Bygge av släpbar stereo för fest etc.
Övriga byggbilder
Anmäl detta album
Album från d00m:
Musik- och biorum
(28)
Dölj
|
Många mer eller mindre bärbara allt-i-ett-anläggningar har jag byggt genom åren, men med detta projekt har har jag tänkt hitta en slags kompromiss mellan alla de andra. Storleken och vikten ligger någonstans i mitten av tidigare projekt och jag har försökt tänka igenom allt jag tidigare saknat eller stört mig på. Denna kommer enbart att drivas av 230 volt då det i princip alltid finns tillgängligt, förstärkaren och transformatorn ska sitta utanpå lådan för att klara kylningen… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

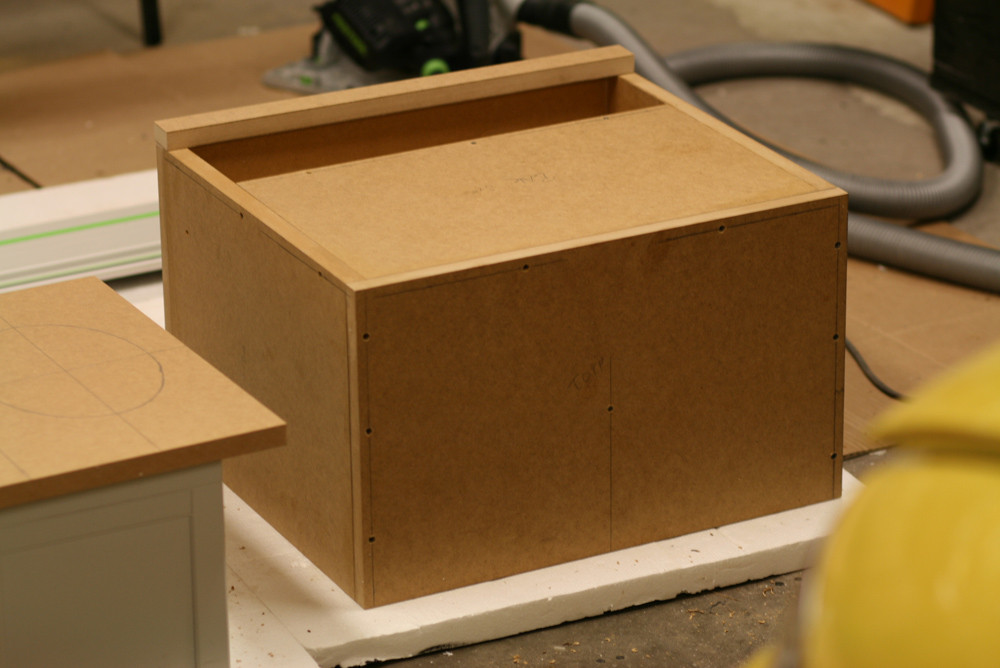

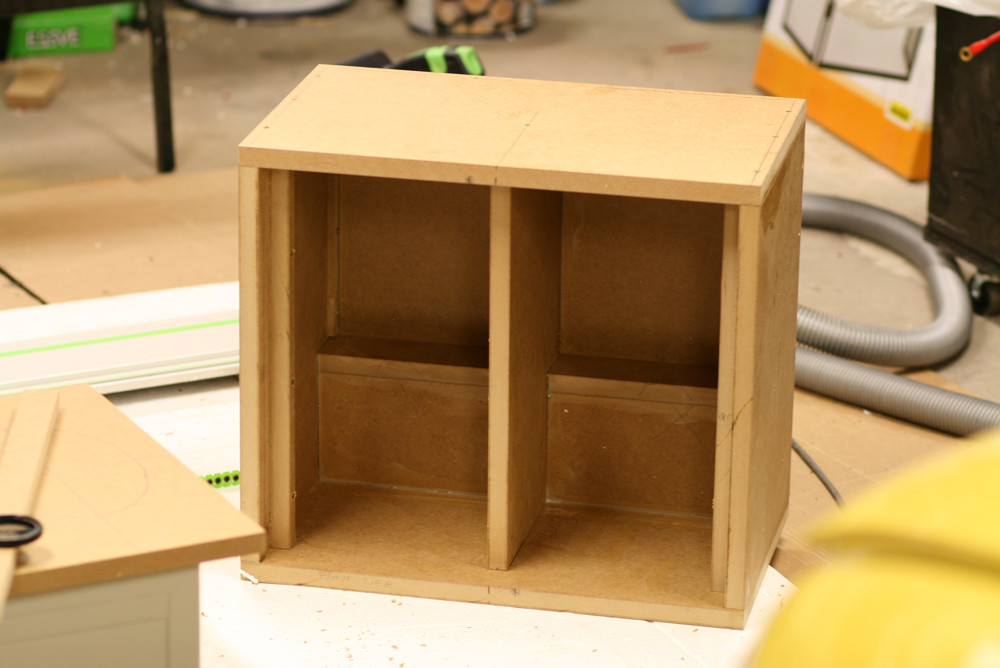

Lådan klar
Här är lådan klar (baffeln ligger utanför bild). (2011-05-04 00:41:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är lådan klar (baffeln ligger utanför bild). (2011-05-04 00:41:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Annan vy
Annan vy av den färdigmonterade lådan. Ovan syns nedsänkningen där elektroniken och uttaget ska sitta. Den avlånga träbiten som ligger överst är inte en del av lådan utan användes för att rita raka linjer... :) (2011-05-04 00:42:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Annan vy av den färdigmonterade lådan. Ovan syns nedsänkningen där elektroniken och uttaget ska sitta. Den avlånga träbiten som ligger överst är inte en del av lådan utan användes för att rita raka linjer... :) (2011-05-04 00:42:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

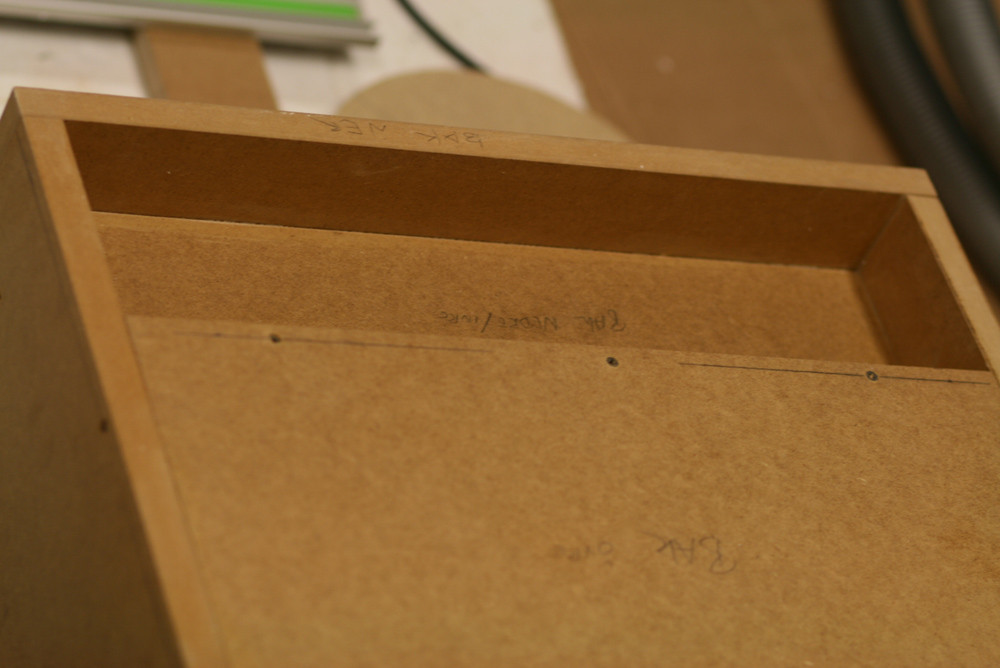

Nedsänkning
Närmare bild på nedsänkningen för elektroniken. (2011-05-04 00:43:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Närmare bild på nedsänkningen för elektroniken. (2011-05-04 00:43:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

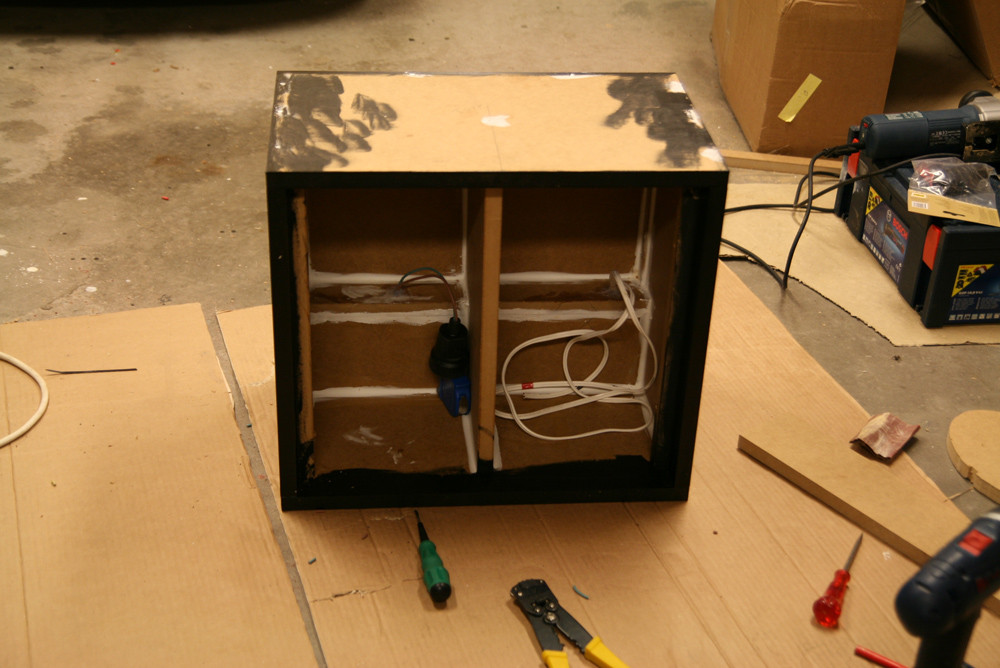

En del kablar och lådan fogad
På denna bild har alla fogar tätats med akrylfogmassa (viktigt i en sluten låda!). Ett eluttag har också dragits in i lådan, det ska kopplas ihop med transformatorn för belysningen senare. Högtalarkablar har också dragits in i lådan.
Lite färg är kletad här och var, men egentligen är det bara baffeln som behöver målas då allt annat ska kläs med konstläder. Jag drog dock på lite färg runt kanter och sånt för att få lite extra skydd mot eventuell fukt vid skarvar. Och sen har jag dragit av penseln lite innan rengöring. ;) (2011-05-04 00:44:22)Bilden är högupplöst. Klicka i bilden för att zooma.
På denna bild har alla fogar tätats med akrylfogmassa (viktigt i en sluten låda!). Ett eluttag har också dragits in i lådan, det ska kopplas ihop med transformatorn för belysningen senare. Högtalarkablar har också dragits in i lådan.
Lite färg är kletad här och var, men egentligen är det bara baffeln som behöver målas då allt annat ska kläs med konstläder. Jag drog dock på lite färg runt kanter och sånt för att få lite extra skydd mot eventuell fukt vid skarvar. Och sen har jag dragit av penseln lite innan rengöring. ;) (2011-05-04 00:44:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

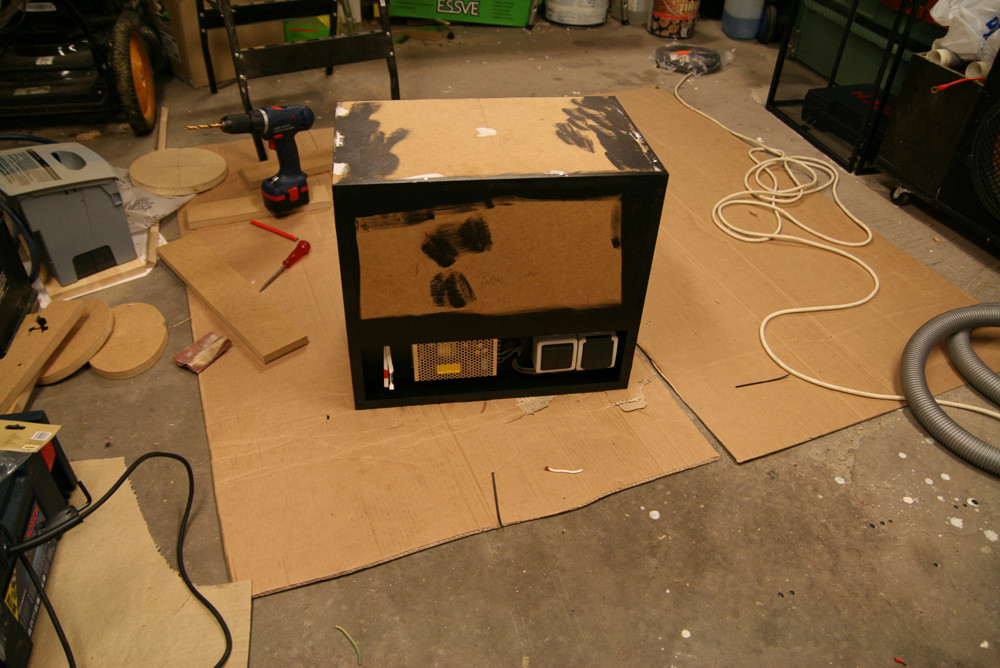

En del elektronik monterad
På denna bild har eluttaget, strömbrytaren för belysning/slutsteg samt transformator monterats. Slutsteget återstår. (2011-05-04 00:46:52)Bilden är högupplöst. Klicka i bilden för att zooma.
På denna bild har eluttaget, strömbrytaren för belysning/slutsteg samt transformator monterats. Slutsteget återstår. (2011-05-04 00:46:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

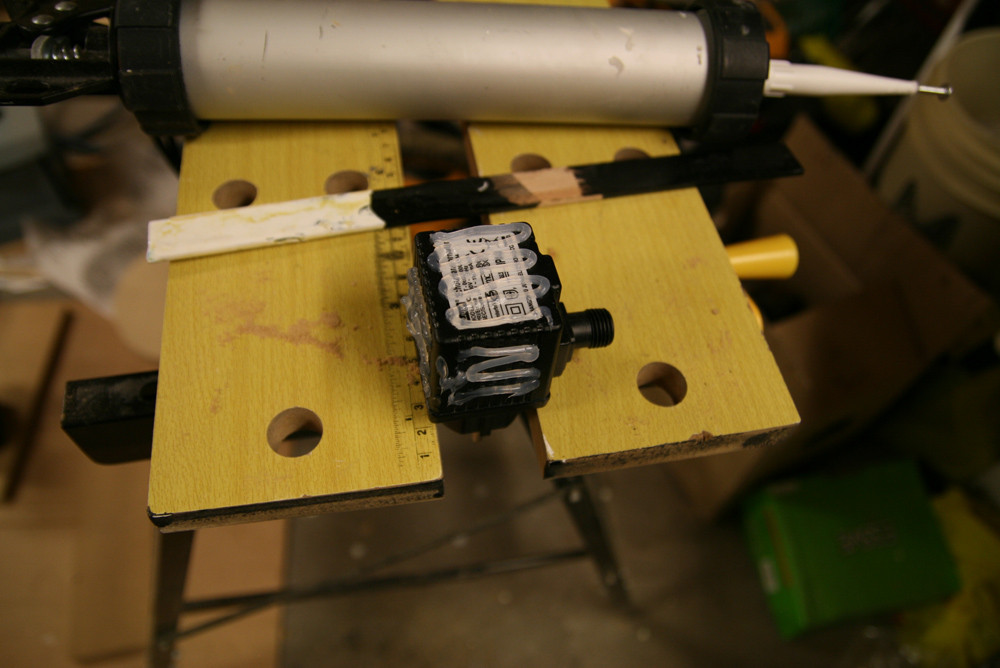

Silikonad transformator
Transformatorn för belysningen har fått en massa dämpande silikon på sig för att den inte ska kunna vibrera inne i lådan. Den ska förstås ändå skruvas fast senare. (2011-05-04 00:47:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Transformatorn för belysningen har fått en massa dämpande silikon på sig för att den inte ska kunna vibrera inne i lådan. Den ska förstås ändå skruvas fast senare. (2011-05-04 00:47:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

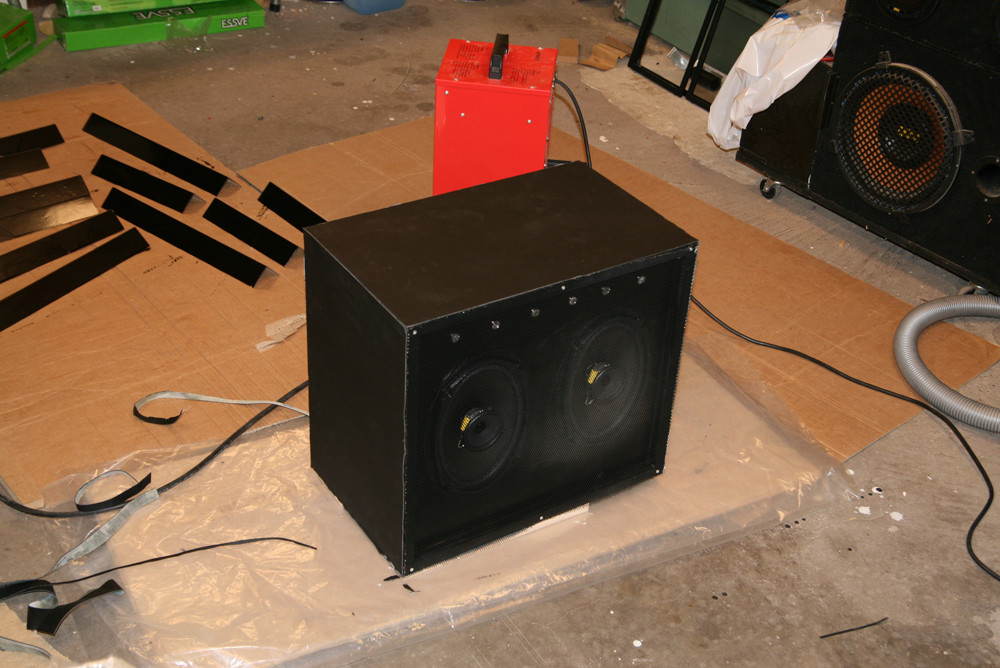

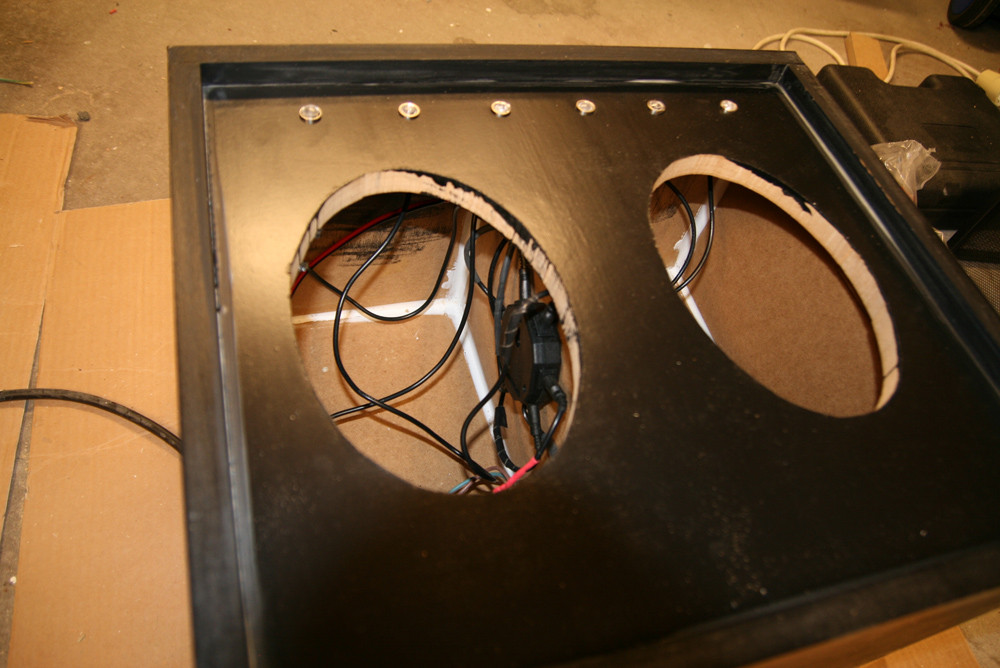

Baffel och belysningskablage
Här har baffeln monterats samt lysdioderna och kablarna till dem. Det var sjukt långa kablar så jag fick kapa och löda om alla. (2011-05-04 00:51:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Här har baffeln monterats samt lysdioderna och kablarna till dem. Det var sjukt långa kablar så jag fick kapa och löda om alla. (2011-05-04 00:51:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

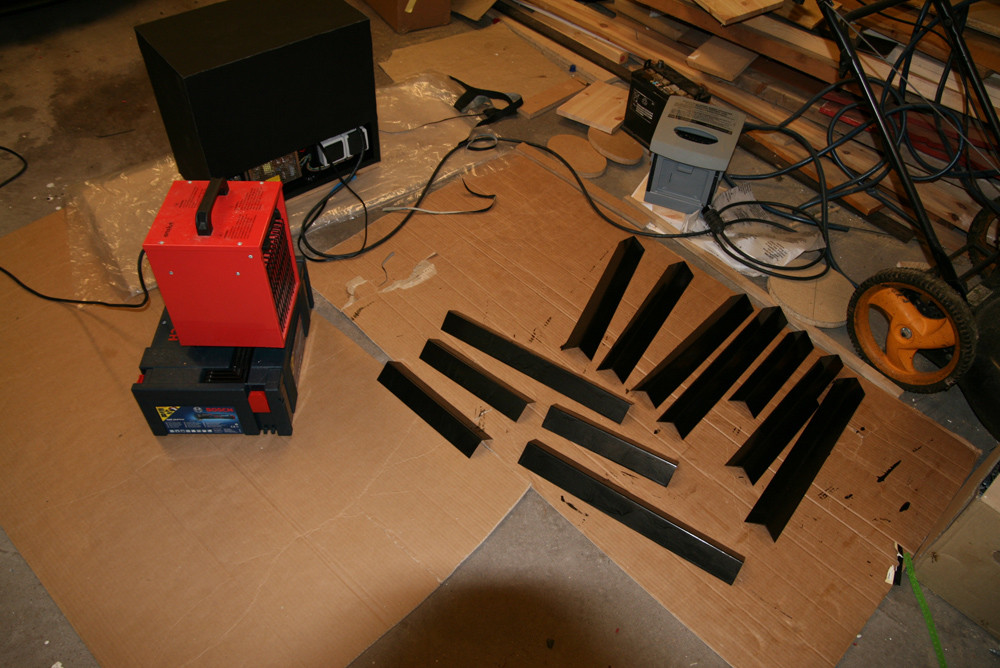

Skyddsprofiler
Här är en massa metallprofiler uppkapade, det tog sin lilla tid. De har även lackats med ett lager hammarlack. Jag vräkte på rejält så endast ett lager behövdes, men byggfläkt var nödvändigt för att korta ner torktiden. Tyvärr rann färgen en smula, men i slutändan såg det faktiskt ganska läckert ut, det bildade ett rätt snyggt mönster... :) Profilerna är egentligen tänkta att användas som inspacklade hörnskydd för gipsskivor när de bildar ett yttre hörn, men fungerar utmärkt för ändamålet. En kompis var hygglig nog att skänka dem till mig (jag är skyldig dig en öl Pontus!). :D (2011-05-04 00:52:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är en massa metallprofiler uppkapade, det tog sin lilla tid. De har även lackats med ett lager hammarlack. Jag vräkte på rejält så endast ett lager behövdes, men byggfläkt var nödvändigt för att korta ner torktiden. Tyvärr rann färgen en smula, men i slutändan såg det faktiskt ganska läckert ut, det bildade ett rätt snyggt mönster... :) Profilerna är egentligen tänkta att användas som inspacklade hörnskydd för gipsskivor när de bildar ett yttre hörn, men fungerar utmärkt för ändamålet. En kompis var hygglig nog att skänka dem till mig (jag är skyldig dig en öl Pontus!). :D (2011-05-04 00:52:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

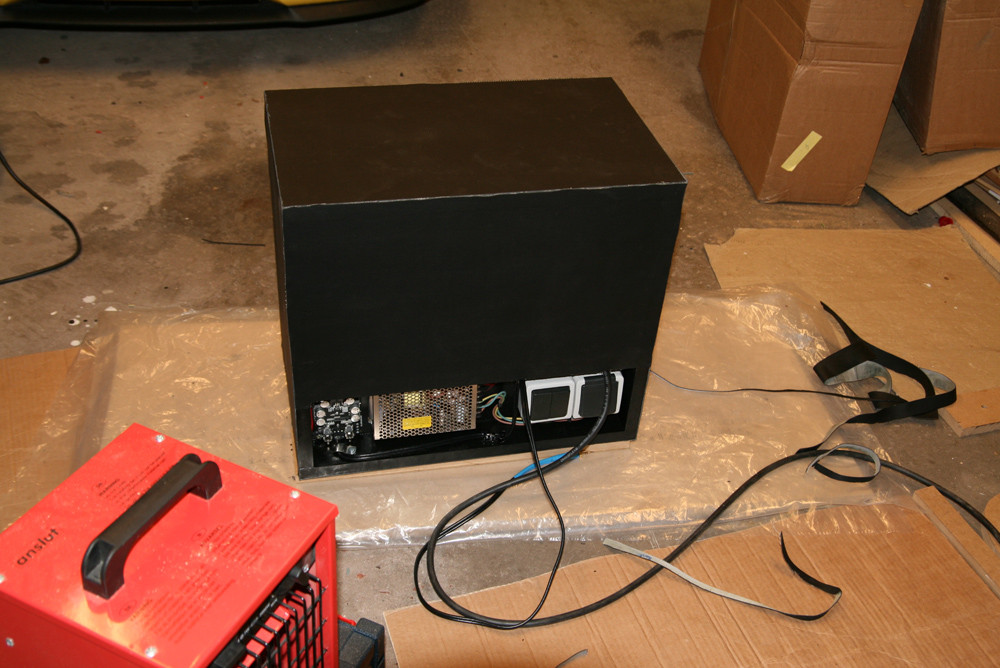

Lådan klädd med konstläder
Här har lådan klätts med konstläder, slutsteget är också monterat. Det är ett litet klass D-steg på 2x25 w/4 ohm vilket räcker väldigt långt för detta ändamål. (2011-05-04 00:55:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Här har lådan klätts med konstläder, slutsteget är också monterat. Det är ett litet klass D-steg på 2x25 w/4 ohm vilket räcker väldigt långt för detta ändamål. (2011-05-04 00:55:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Framsida på klädd låda
Här är framsidan på den klädda lådan. Högtalarna är ett par 6x9" DLS 1269. Baffeln är en smula nedsänkt (som ni kanske sett på tidigare bilder), detta för att kunna sätta ett galler över hela fronten utan att det tar i elementen. Det var inte lätt att få tag i ett galler, till slut föll valet på Julas gnistskydd för öppna spisar som jag köpte och kapade ur metallnätet ur. Gallret syns kanske inte så tydligt på bilden med det sitter där. (2011-05-04 00:59:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är framsidan på den klädda lådan. Högtalarna är ett par 6x9" DLS 1269. Baffeln är en smula nedsänkt (som ni kanske sett på tidigare bilder), detta för att kunna sätta ett galler över hela fronten utan att det tar i elementen. Det var inte lätt att få tag i ett galler, till slut föll valet på Julas gnistskydd för öppna spisar som jag köpte och kapade ur metallnätet ur. Gallret syns kanske inte så tydligt på bilden med det sitter där. (2011-05-04 00:59:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

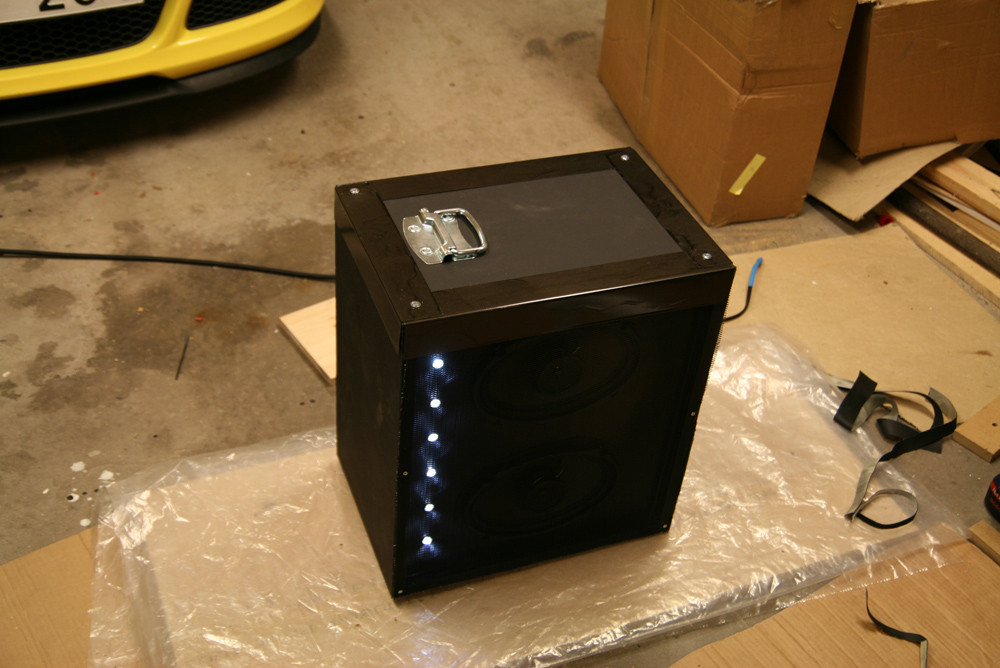

Handtag och några profiler monterade
På denna bild ligger lådan på ena sidan. Belysningen är tänd, och några av metallprofilerna är monterade. Dioderna kommer mer eller mindre att skymmas sedan av profilen som ska monteras i överkant. (2011-05-04 01:01:59)Bilden är högupplöst. Klicka i bilden för att zooma.
På denna bild ligger lådan på ena sidan. Belysningen är tänd, och några av metallprofilerna är monterade. Dioderna kommer mer eller mindre att skymmas sedan av profilen som ska monteras i överkant. (2011-05-04 01:01:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

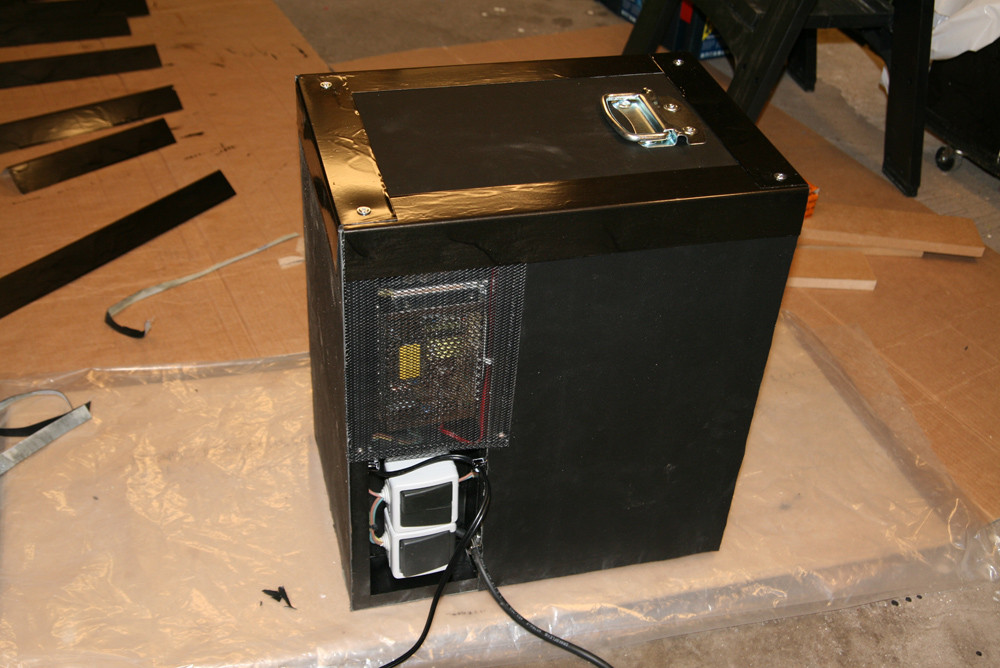

Baksida med galler
Här har ett skyddsgaller monterats på baksidan, även det urkapat från gnistskyddet jag nämnde ovan. Bakom gallret sitter också en bit urklippt OH-film för att skydda elektroniken från eventuell fukt och annat som kan stänka (ölen brukar ju flöda när det är Oktoberfest!). Fler profiler ska så klart monteras samt gummifötter under lådan. (2011-05-04 01:06:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Här har ett skyddsgaller monterats på baksidan, även det urkapat från gnistskyddet jag nämnde ovan. Bakom gallret sitter också en bit urklippt OH-film för att skydda elektroniken från eventuell fukt och annat som kan stänka (ölen brukar ju flöda när det är Oktoberfest!). Fler profiler ska så klart monteras samt gummifötter under lådan. (2011-05-04 01:06:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

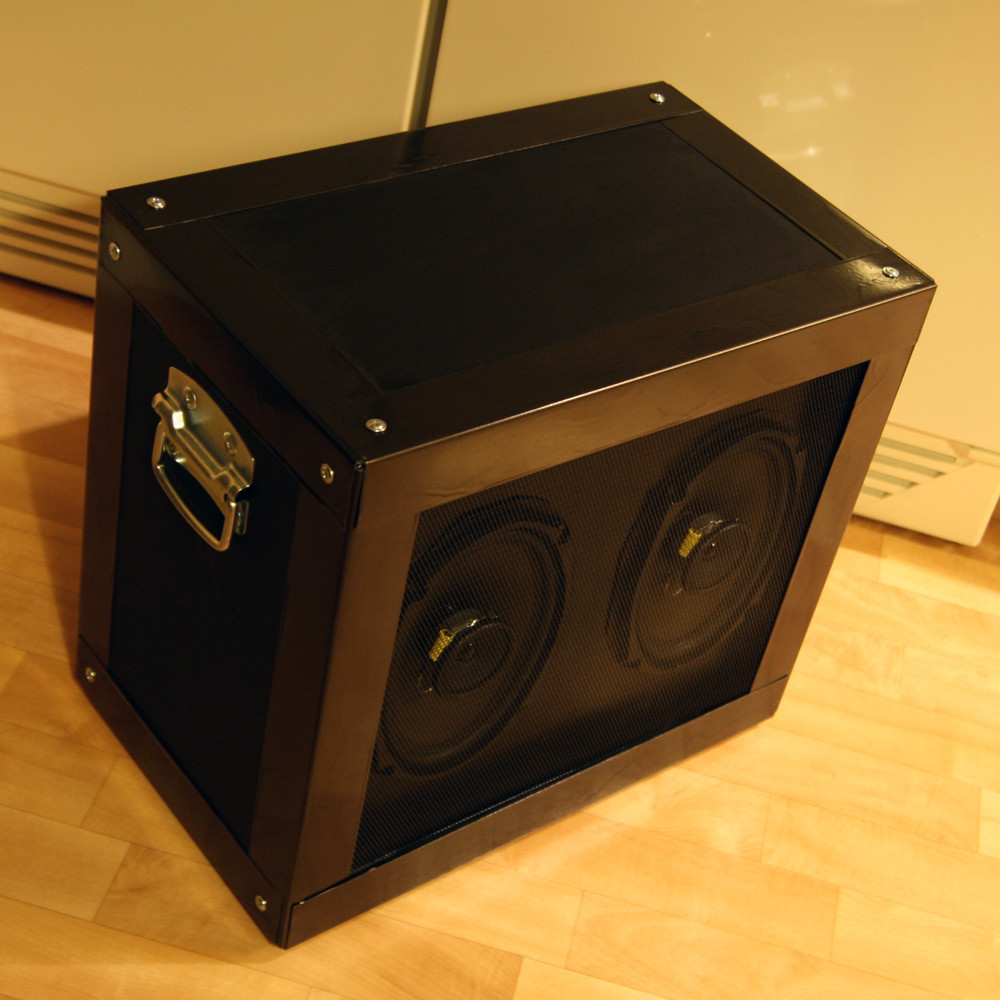

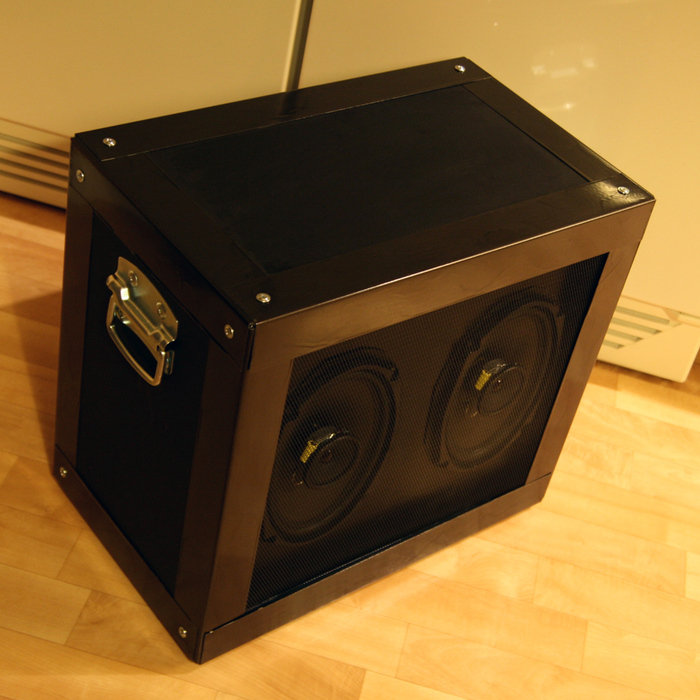

Färdig!
Så här blev det till slut, måste säga att jag är nöjd med både ljudet och konstruktionen i sig! Det går att spela med rejält tryck, och allt är inbyggt i lådan förutom musikkällan och till det använder man lämpligen en MP3-spelare, mobiltelefon, laptop eller liknande. Bara att ansluta 230 volt-kabeln och hörlurskontakten som sitter på baksidan! (2011-05-04 01:12:08)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här blev det till slut, måste säga att jag är nöjd med både ljudet och konstruktionen i sig! Det går att spela med rejält tryck, och allt är inbyggt i lådan förutom musikkällan och till det använder man lämpligen en MP3-spelare, mobiltelefon, laptop eller liknande. Bara att ansluta 230 volt-kabeln och hörlurskontakten som sitter på baksidan! (2011-05-04 01:12:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

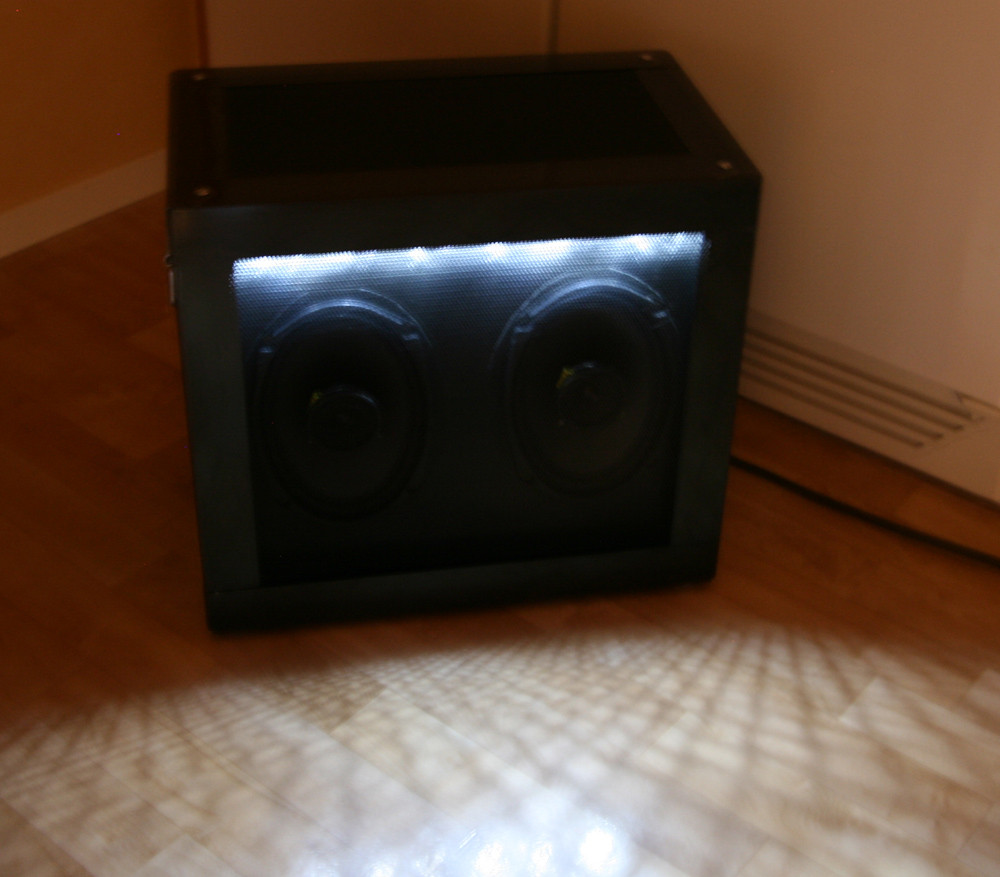

Belysning påslagen
Så här fint lyser det när man släckt ner och tänt dioderna. :) Ursäkta aningen suddig bild, men jag tog den på frihand utan blixt och det var betydligt mycket mörkare än det ser ut på bilden. (2011-05-04 01:15:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här fint lyser det när man släckt ner och tänt dioderna. :) Ursäkta aningen suddig bild, men jag tog den på frihand utan blixt och det var betydligt mycket mörkare än det ser ut på bilden. (2011-05-04 01:15:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

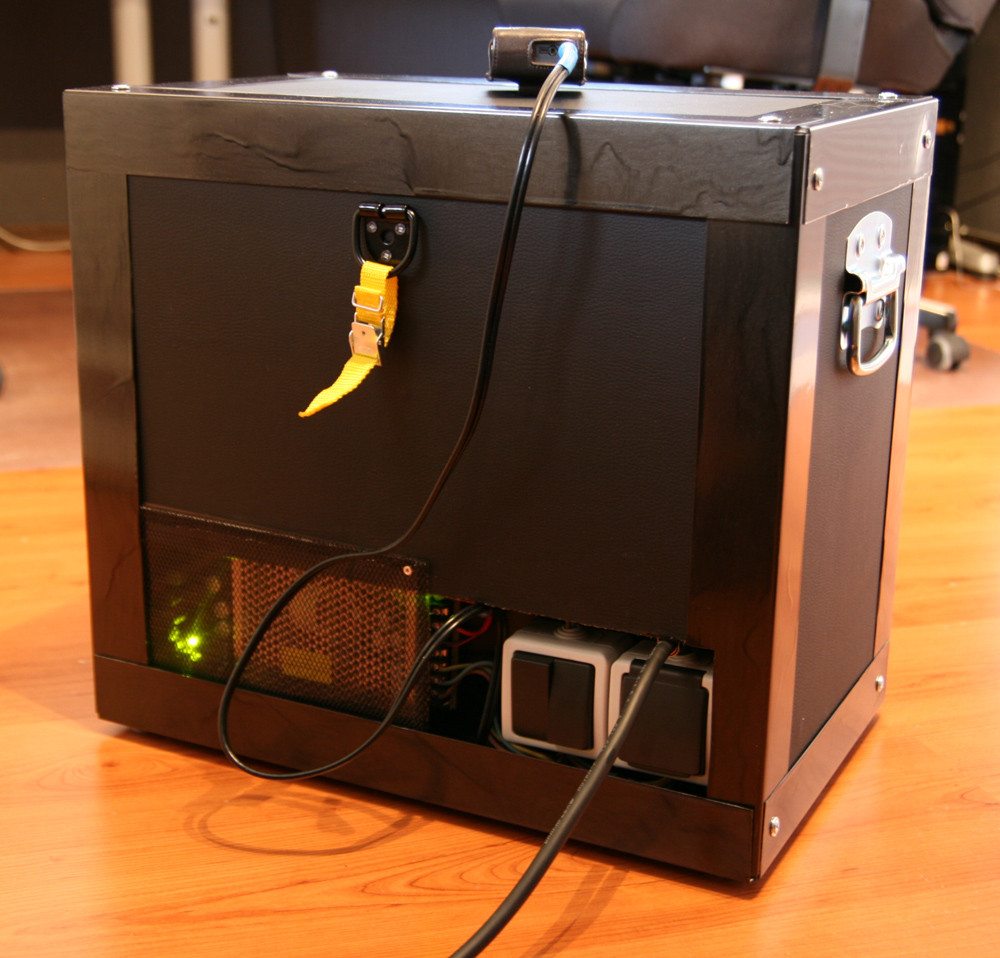

Baksidan
En bild på den färdiga baksidan också! Lastöglan/remmen används när man vill sätta fast kablarna i en "upprullad ring". Strömbrytarna är för slutsteget och belysningen, extra uttaget är för t.ex. laddning av spelaren eller för att koppla in elverktyg när man jobbar i trädgården. (2011-05-05 16:26:36)Bilden är högupplöst. Klicka i bilden för att zooma.
En bild på den färdiga baksidan också! Lastöglan/remmen används när man vill sätta fast kablarna i en "upprullad ring". Strömbrytarna är för slutsteget och belysningen, extra uttaget är för t.ex. laddning av spelaren eller för att koppla in elverktyg när man jobbar i trädgården. (2011-05-05 16:26:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
