Utrustning:
Dator: Moderkort: Gigabyte Z77 DS3H Processor: Intel Core i7 3770K Grafikkort: Gigabyte GTX 780 3GB Ljudkort: Asus Essence ST PCI Nätdel: Corsair RM750X Lagring: 250GB Samsung 850 Evo SSD
Använder den eftersom nyare moderkort saknar PCI-slot.
Mätningen är gjord med RMAA 6.4.1, med analog loopback, dvs kabeln är ansluten mellan utgång och line-in.
Det är alltså analog prestanda som mäts. Alla tester har gjorts två gånger.
Programmet spelar upp ett antal… Läs hela |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

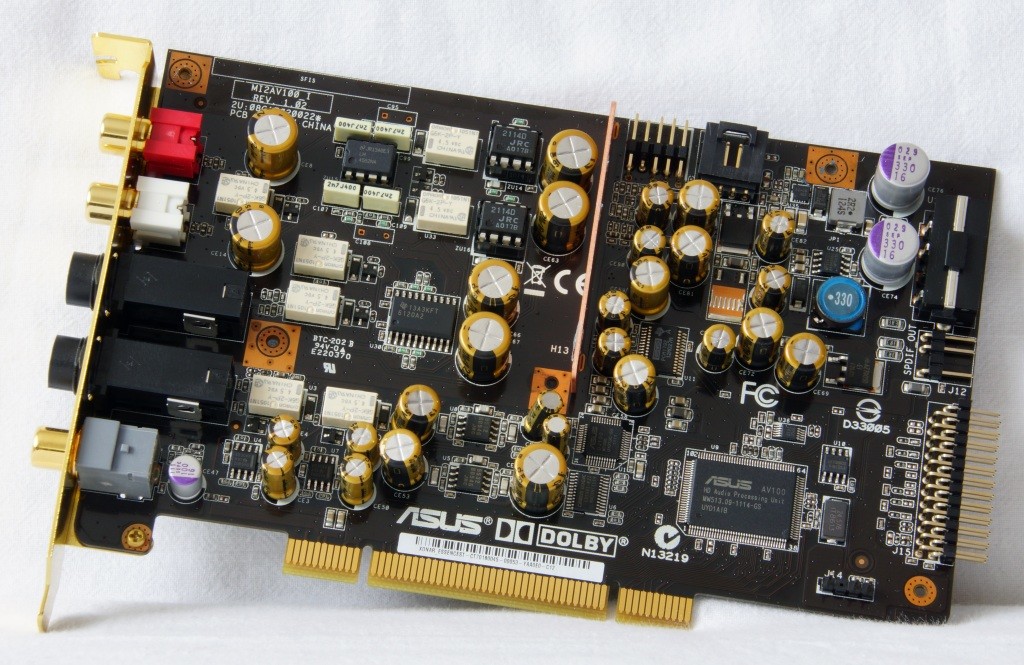

Bild på ljudkortet som används (med EMI-skölden bortplockad)
DAC: Burr Brown PCM1792A (132dB SNR)
ADC: Cirrus Logic CS5381 (120dB SNR)
Alla elektrolyter är från japanska Nichicon (audio grade).
Kortet har separat strömförsörjning direkt från nätdelen, för att undvika störningar från PCI-bussen, samt en EMI-sköld som är bortplockad på bilden.
OP-amparna är utbytbara, men de flesta verkar vara överens om att de som sitter på kortet från början ger bäst mätresultat.
. (2018-03-04 03:03:47) Bilden är högupplöst. Klicka i bilden för att zooma.
DAC: Burr Brown PCM1792A (132dB SNR)
ADC: Cirrus Logic CS5381 (120dB SNR)
Alla elektrolyter är från japanska Nichicon (audio grade).
Kortet har separat strömförsörjning direkt från nätdelen, för att undvika störningar från PCI-bussen, samt en EMI-sköld som är bortplockad på bilden.
OP-amparna är utbytbara, men de flesta verkar vara överens om att de som sitter på kortet från början ger bäst mätresultat.
. (2018-03-04 03:03:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Asus Xonar Essence ST

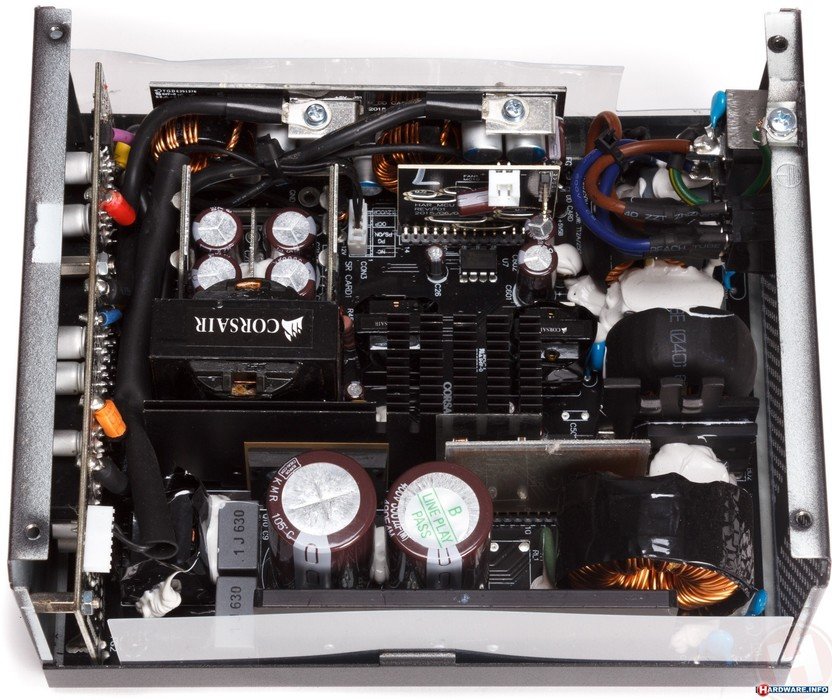

Nätdel i datorn, Corsair RM750X
Den är passiv upp till 300W dvs ingen fläkt som snurrar vid testen. Samtliga kondensatorer är från japanska Nippon Chemicon, och nätdelen har väldigt låga ripple-värden (jämn och "ren" spänning).
Har även testat med den billigare CX750M v2. Även den har Nippon Chemicon kondensatorer, och bra men lite högre ripple i mätningar. Ljudkortet presterade dock identiskt med denna, så det verkar inte vara så känsligt för valet av nätdel.
. (2018-03-04 03:06:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Den är passiv upp till 300W dvs ingen fläkt som snurrar vid testen. Samtliga kondensatorer är från japanska Nippon Chemicon, och nätdelen har väldigt låga ripple-värden (jämn och "ren" spänning).
Har även testat med den billigare CX750M v2. Även den har Nippon Chemicon kondensatorer, och bra men lite högre ripple i mätningar. Ljudkortet presterade dock identiskt med denna, så det verkar inte vara så känsligt för valet av nätdel.
. (2018-03-04 03:06:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Corsair RM750X 750W

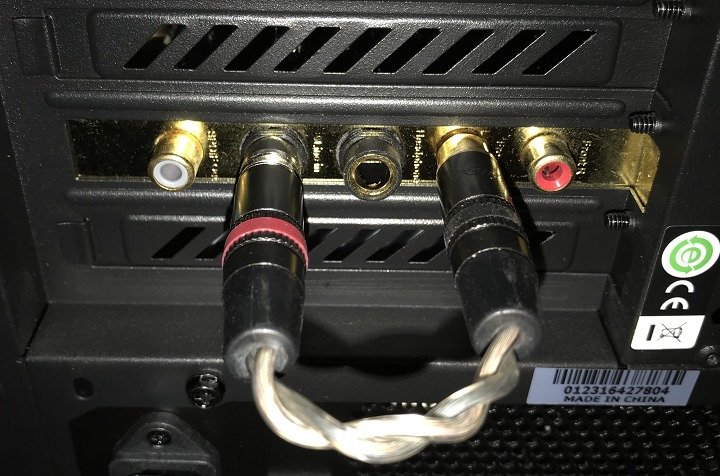

Kontrollmätning med kabel utan RCA->6.3mm adapter
Körde en test för att kontrollera att adaptern jag använder inte degraderar signalen. Här är det istället en 6,3mm kontakt lödad direkt på kabeln.
. (2018-03-04 13:26:21)
Körde en test för att kontrollera att adaptern jag använder inte degraderar signalen. Här är det istället en 6,3mm kontakt lödad direkt på kabeln.
. (2018-03-04 13:26:21)
Produkter på bilden: Asus Xonar Essence ST

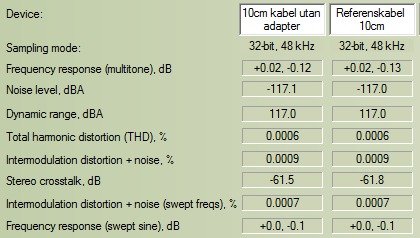

Kontrollmätning med kabel utan 6,3mm adapter
Det är i stort sett ingen skillnad mellan denna och "referenskabeln" med adapter, dvs den försämrar inte signalen.
Bortse från stereoseparationen. Mätningen är i mono.
(2018-03-04 13:35:18)
Det är i stort sett ingen skillnad mellan denna och "referenskabeln" med adapter, dvs den försämrar inte signalen.
Bortse från stereoseparationen. Mätningen är i mono.
(2018-03-04 13:35:18)
Produkter på bilden: Asus Xonar Essence ST

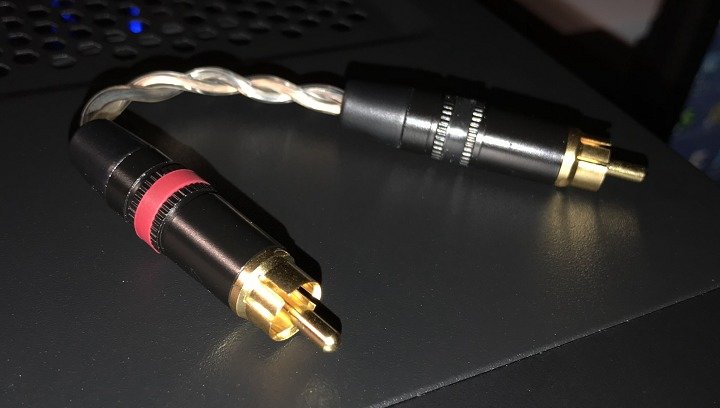

Referenskabeln
10cm lång kabel gjord av högtalarkabel samt Neutrik-kontakter.
Valet kanske verkar konstigt, men jag lödade ihop en längre variant efter en forumdiskussion om kablar från Intelligent Sound. Den visade sig mäta bra när den var tvinnad, så jag kortade den för att få en så bra referens som möjligt.
Högtalarkabeln följde med ett par bilhögtalare för många år sedan. (2018-03-04 01:18:20)
10cm lång kabel gjord av högtalarkabel samt Neutrik-kontakter.
Valet kanske verkar konstigt, men jag lödade ihop en längre variant efter en forumdiskussion om kablar från Intelligent Sound. Den visade sig mäta bra när den var tvinnad, så jag kortade den för att få en så bra referens som möjligt.
Högtalarkabeln följde med ett par bilhögtalare för många år sedan. (2018-03-04 01:18:20)
Produkter på bilden: Asus Xonar Essence ST

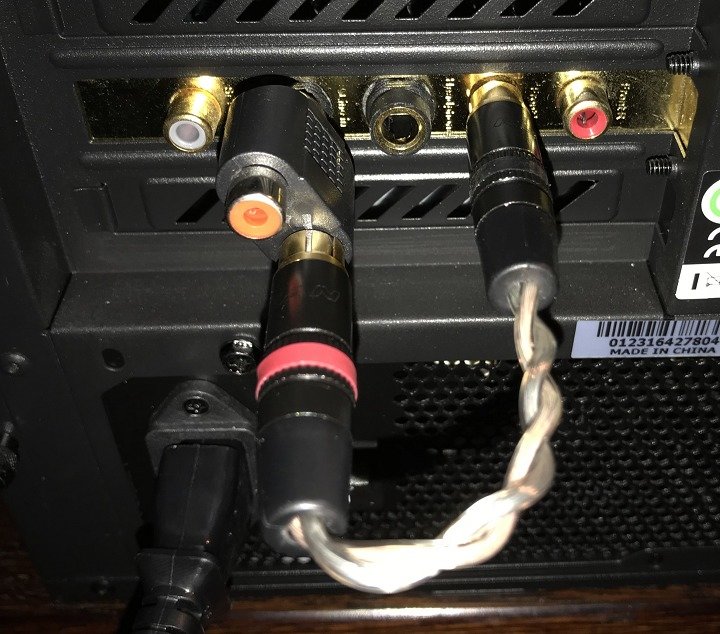

Referenskabeln ansluten till ljudkortet
Kortet har RCA-kontakter på utgången, och 6,3 mm teleplugg till line-in.
Jag använder en vanlig RCA->6,3mm adapter.
. (2018-03-04 01:23:34)
Kortet har RCA-kontakter på utgången, och 6,3 mm teleplugg till line-in.
Jag använder en vanlig RCA->6,3mm adapter.
. (2018-03-04 01:23:34)
Produkter på bilden: Asus Xonar Essence ST

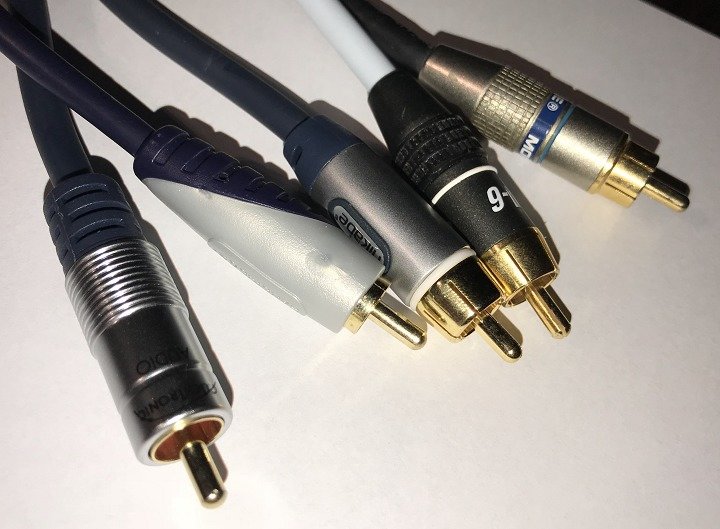

Testdeltagare
Från vänster:
10m Clicktronic subwooferkabel
2m Bandridge subwooferkabel
0,5m Nikabe stereo RCA från Kjell & Co
5m Supra RCA-6 subwooferkabel
1m Monster Cable stereo RCA
Ej på bild:
Standard "lakritskabel" som brukar följa med CD-spelare osv.
. (2018-03-04 01:31:49)
Från vänster:
10m Clicktronic subwooferkabel
2m Bandridge subwooferkabel
0,5m Nikabe stereo RCA från Kjell & Co
5m Supra RCA-6 subwooferkabel
1m Monster Cable stereo RCA
Ej på bild:
Standard "lakritskabel" som brukar följa med CD-spelare osv.
. (2018-03-04 01:31:49)
Produkter på bilden: Supra Sublink 1RCA - 1RCA 6m, Bandridge Blue Subwoofer 2RCA - 1RCA 2m, Nikabe Gold 2RCA - 2RCA 0,5m

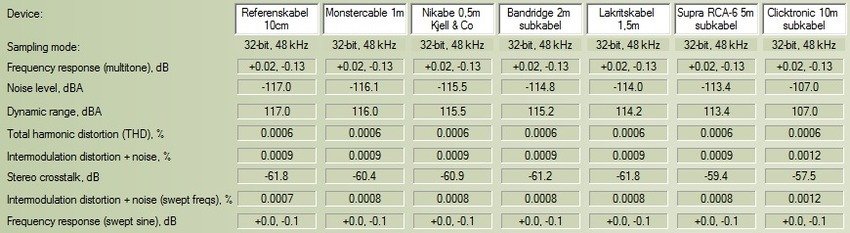

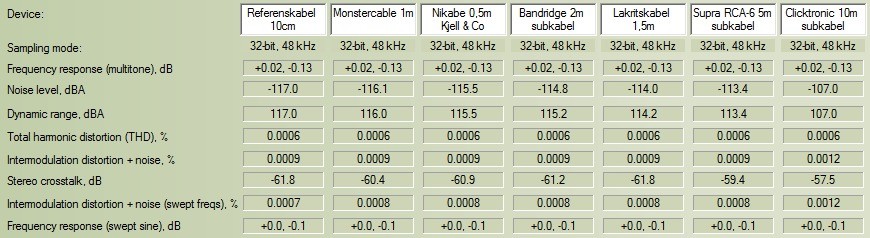

Resultat
Bäst var inte helt oväntat den 10cm långa testkabeln.
Monstercable var den bästa "riktiga" kabeln. Trots att den är ca 15 år gammal och väl använd, så är prestandan väldigt nära "referensen" i testen.
Det betyder knappast att resten av kablarna är dåliga. Det är väldigt små skillnader det handlar om, och alla ligger långt under nivån för vad som är hörbart.
Clicktronic-kabeln är sämst med god marginal, men den är ju 10m lång.
Frekvensgången är identisk för samtliga kablar, och det man ser är inte kablarnas påverkan, utan ljudkortets naturliga avrullning vid 48 kHz samplingsfrekvens.
Bortse från stereoseparationen. Testen är gjord i mono för att undvika skillnader mellan höger/vänster kanal vid inspelning som eventuell felkälla.
. (2018-03-04 01:39:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Bäst var inte helt oväntat den 10cm långa testkabeln.
Monstercable var den bästa "riktiga" kabeln. Trots att den är ca 15 år gammal och väl använd, så är prestandan väldigt nära "referensen" i testen.
Det betyder knappast att resten av kablarna är dåliga. Det är väldigt små skillnader det handlar om, och alla ligger långt under nivån för vad som är hörbart.
Clicktronic-kabeln är sämst med god marginal, men den är ju 10m lång.
Frekvensgången är identisk för samtliga kablar, och det man ser är inte kablarnas påverkan, utan ljudkortets naturliga avrullning vid 48 kHz samplingsfrekvens.
Bortse från stereoseparationen. Testen är gjord i mono för att undvika skillnader mellan höger/vänster kanal vid inspelning som eventuell felkälla.
. (2018-03-04 01:39:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Asus Xonar Essence ST
Brusnivå, Monstercable
Väldigt lik testkabeln, men det finns en liten peak vid 30Hz, samt en vid 12kHz (-128dB).
. (2018-03-04 01:52:27)
Väldigt lik testkabeln, men det finns en liten peak vid 30Hz, samt en vid 12kHz (-128dB).
. (2018-03-04 01:52:27)
Produkter på bilden: Asus Xonar Essence ST
Brusnivå, Nikabe
Även den väldigt lik testkabeln, bortsett från en liten peak vid 30Hz (-127dB).
Intresseklubben kan notera att den ännu lägre peaken vid 260Hz som finns med både testkabeln och Monster är borta här.
. (2018-03-04 01:58:51)
Även den väldigt lik testkabeln, bortsett från en liten peak vid 30Hz (-127dB).
Intresseklubben kan notera att den ännu lägre peaken vid 260Hz som finns med både testkabeln och Monster är borta här.
. (2018-03-04 01:58:51)
Produkter på bilden: Nikabe Gold 2RCA - 2RCA 0,5m
Brusnivå Bandridge
Även här är det knappt någon skillnad, bortsett från en lite större peak vid 30Hz (-123dB) samt en mindre peak vid 160Hz jämfört med tidigare kablar.
. (2018-03-04 02:02:26)
Även här är det knappt någon skillnad, bortsett från en lite större peak vid 30Hz (-123dB) samt en mindre peak vid 160Hz jämfört med tidigare kablar.
. (2018-03-04 02:02:26)
Produkter på bilden: Bandridge Blue Subwoofer 2RCA - 1RCA 2m
Brusnivå, lakritskabel
Återigen en liten peak vid 30Hz (-123dB) medans 50Hz peaken som finns med alla tidigare kablar är borta. Istället börjar det dyka upp lite skräp mellan 2-4 kHz (-128dB).
. (2018-03-04 02:05:33)
Återigen en liten peak vid 30Hz (-123dB) medans 50Hz peaken som finns med alla tidigare kablar är borta. Istället börjar det dyka upp lite skräp mellan 2-4 kHz (-128dB).
. (2018-03-04 02:05:33)
Produkter på bilden: Asus Xonar Essence ST
Brusnivå, Supra 5m
Även här rätt ointressant. 50Hz peaken är tillbaks (-124dB).
. (2018-03-04 02:09:38)
Även här rätt ointressant. 50Hz peaken är tillbaks (-124dB).
. (2018-03-04 02:09:38)
Produkter på bilden: Supra Sublink 1RCA - 1RCA 6m

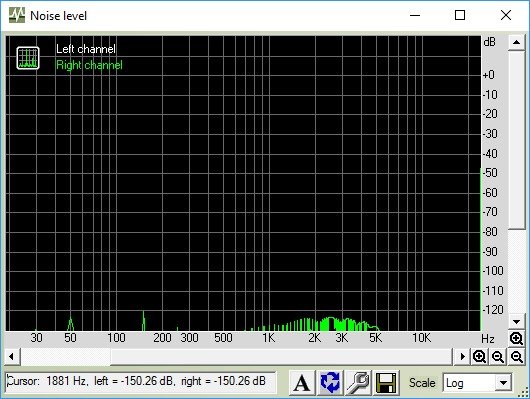

Brusnivå, Clicktronic 10m
Nära tidigare kablar upp till 700Hz, men en hel del skräp upp till 5kHz (runt -124dB).
. (2018-03-04 02:12:56)
Nära tidigare kablar upp till 700Hz, men en hel del skräp upp till 5kHz (runt -124dB).
. (2018-03-04 02:12:56)
Produkter på bilden: Asus Xonar Essence ST

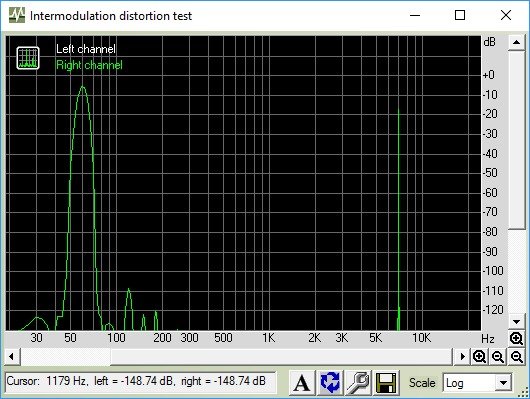

IMD, referenskabeln
Alla övriga förutom lakritskabeln och Clicktronic ser identiska ut här. (2018-03-04 02:19:15)
Alla övriga förutom lakritskabeln och Clicktronic ser identiska ut här. (2018-03-04 02:19:15)
Produkter på bilden: Asus Xonar Essence ST

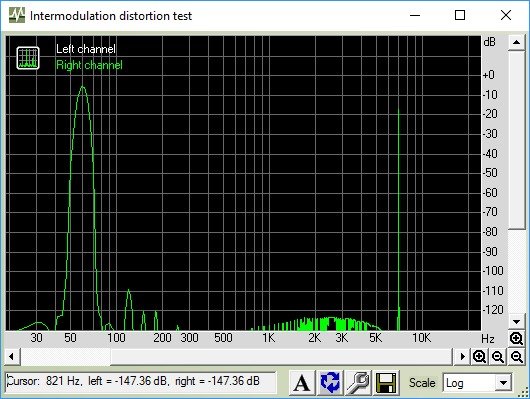

IMD, lakritskabeln
Precis som i brusmätningen ger den lite skräp, här mellan 1600Hz och 4kHz (-128dB).
. (2018-03-04 02:21:40)
Precis som i brusmätningen ger den lite skräp, här mellan 1600Hz och 4kHz (-128dB).
. (2018-03-04 02:21:40)
Produkter på bilden: Andersson 2RCA - 2RCA 0,75m
IMD, Clicktronic 10m
En hel del skräp mellan 800Hz och 5,5kHz (-123dB som högst). (2018-03-04 02:24:33)
En hel del skräp mellan 800Hz och 5,5kHz (-123dB som högst). (2018-03-04 02:24:33)
Produkter på bilden: Asus Xonar Essence ST

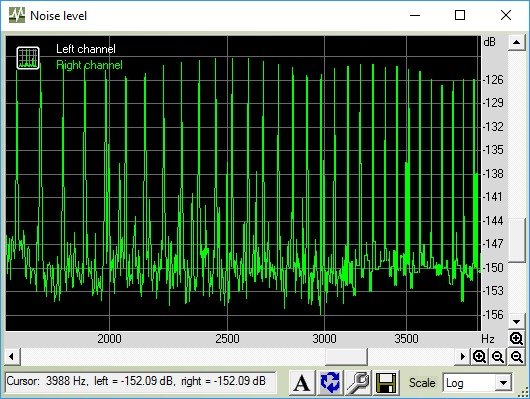

Brusnivå, Clicktronic 10m (inzoomat 1500Hz - 4000Hz)
En hel del störningar, -123dB som högst. (2018-03-04 02:34:10)
En hel del störningar, -123dB som högst. (2018-03-04 02:34:10)
Produkter på bilden: Asus Xonar Essence ST

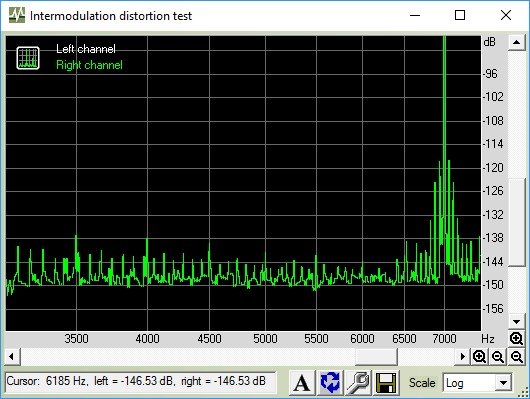

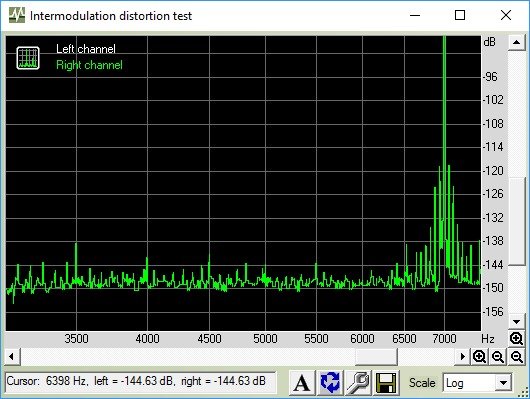

IMD, Monstercable (inzoomat 3kHz - 8 kHz)
Väldigt liten skillnad mot testkabeln.
7 kHz är testsignalen. (2018-03-04 02:45:40)
Väldigt liten skillnad mot testkabeln.
7 kHz är testsignalen. (2018-03-04 02:45:40)
Produkter på bilden: Asus Xonar Essence ST

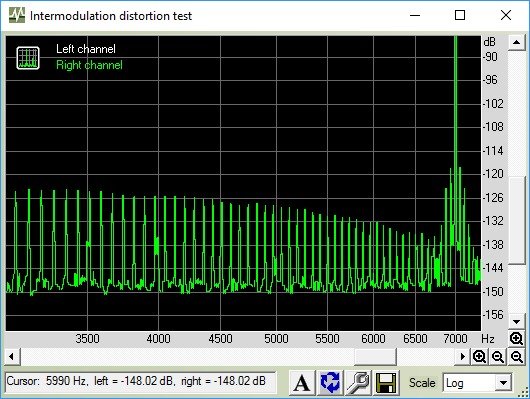

IMD, Clicktronic 10m (inzoomat 3kHz - 8 kHz)
En hel del dist, om man tycker att -124dB är mycket då ;)
7 kHz är testsignalen. (2018-03-04 02:46:39)
En hel del dist, om man tycker att -124dB är mycket då ;)
7 kHz är testsignalen. (2018-03-04 02:46:39)
Produkter på bilden: Asus Xonar Essence ST
