NAD M56

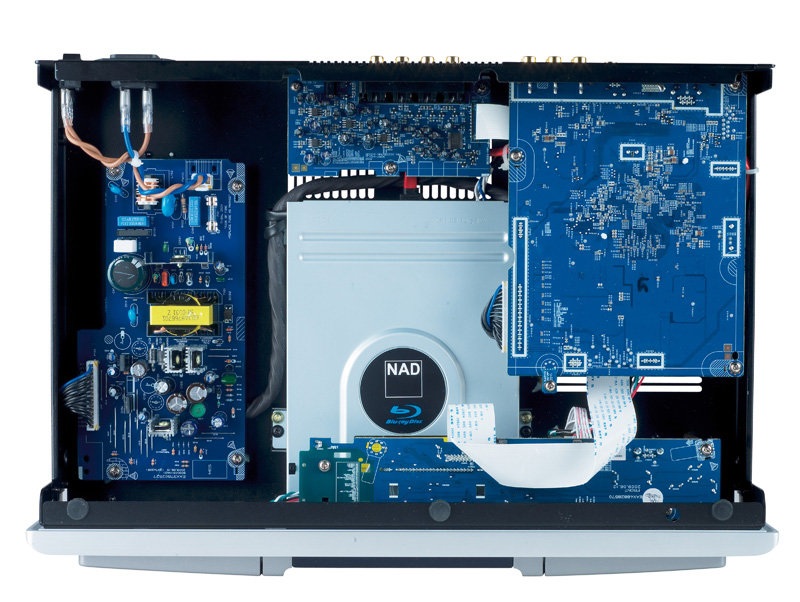

Bild från Hifitest.de

Nätdel till vänster.
Ljudkort i ovankant.
Huvudkort/bilddel till höger.
Displayens/frontpanelens kretskort i nederkant.

(2011-03-03 22:38:14)

Produkter på bilden:  NAD M56

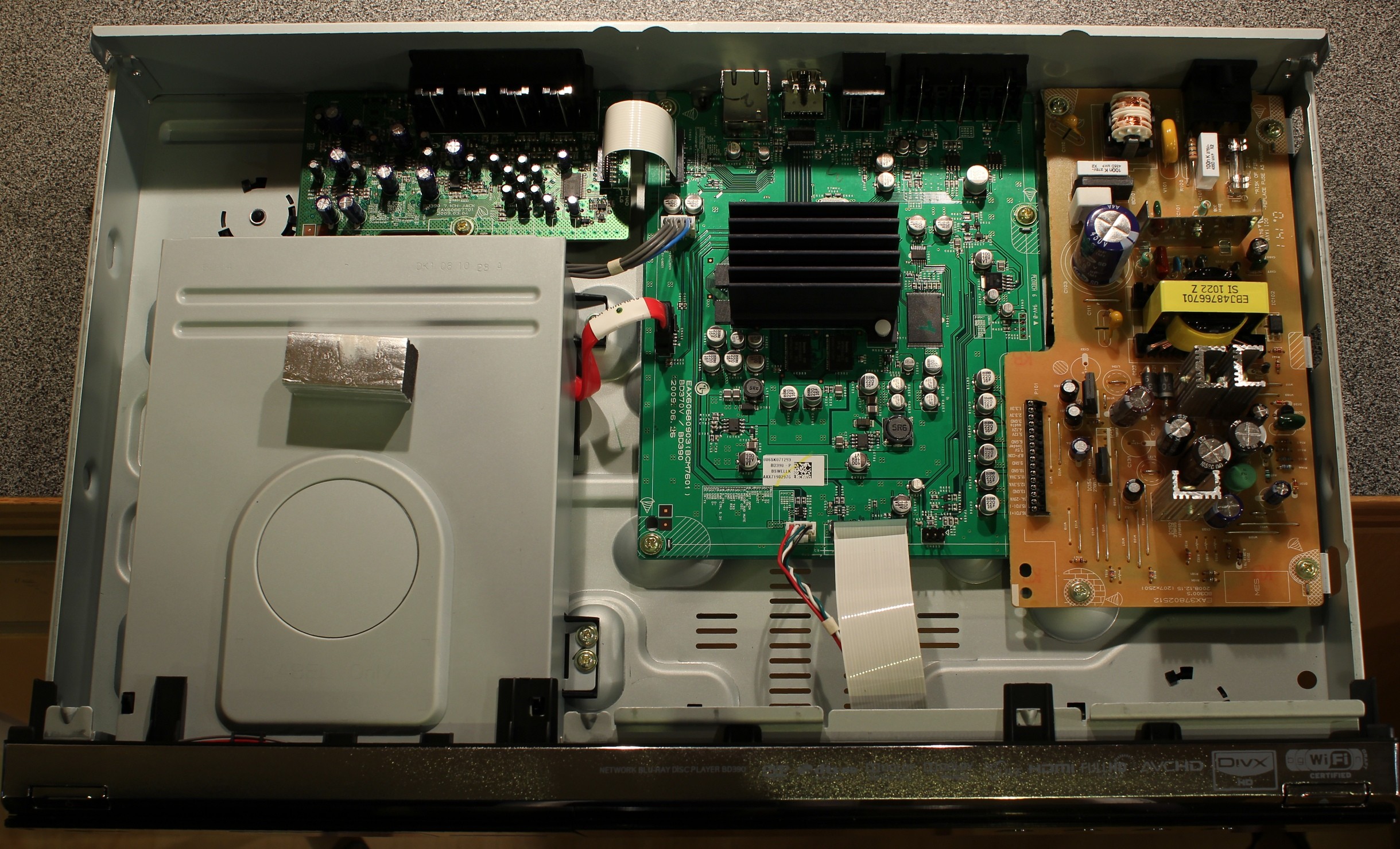

LG BD390
Nätdel till höger.
Huvudkort/bilddel i mitten.
Ljudkort i övre vänstra hörn.
Displaykort sitter dolt i fronten.

(2011-03-03 23:19:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390

LG BD390
Det hela började med att jag tog av locket på min LG BD390 för att ta några bilder till galleriet. Bland det första jag lade märke till var texten NAD / LG, både på huvudkort och ljudkort. Förstod först ingenting, och började leta efter bilder på NAD-spelare på internet.

Det visade sig att både NAD M56 och den billigare T577 var misstänkt lika LG-spelaren för 2000kr. Kunde det rentav vara likadana spelare alla tre?

(2011-03-03 22:40:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390

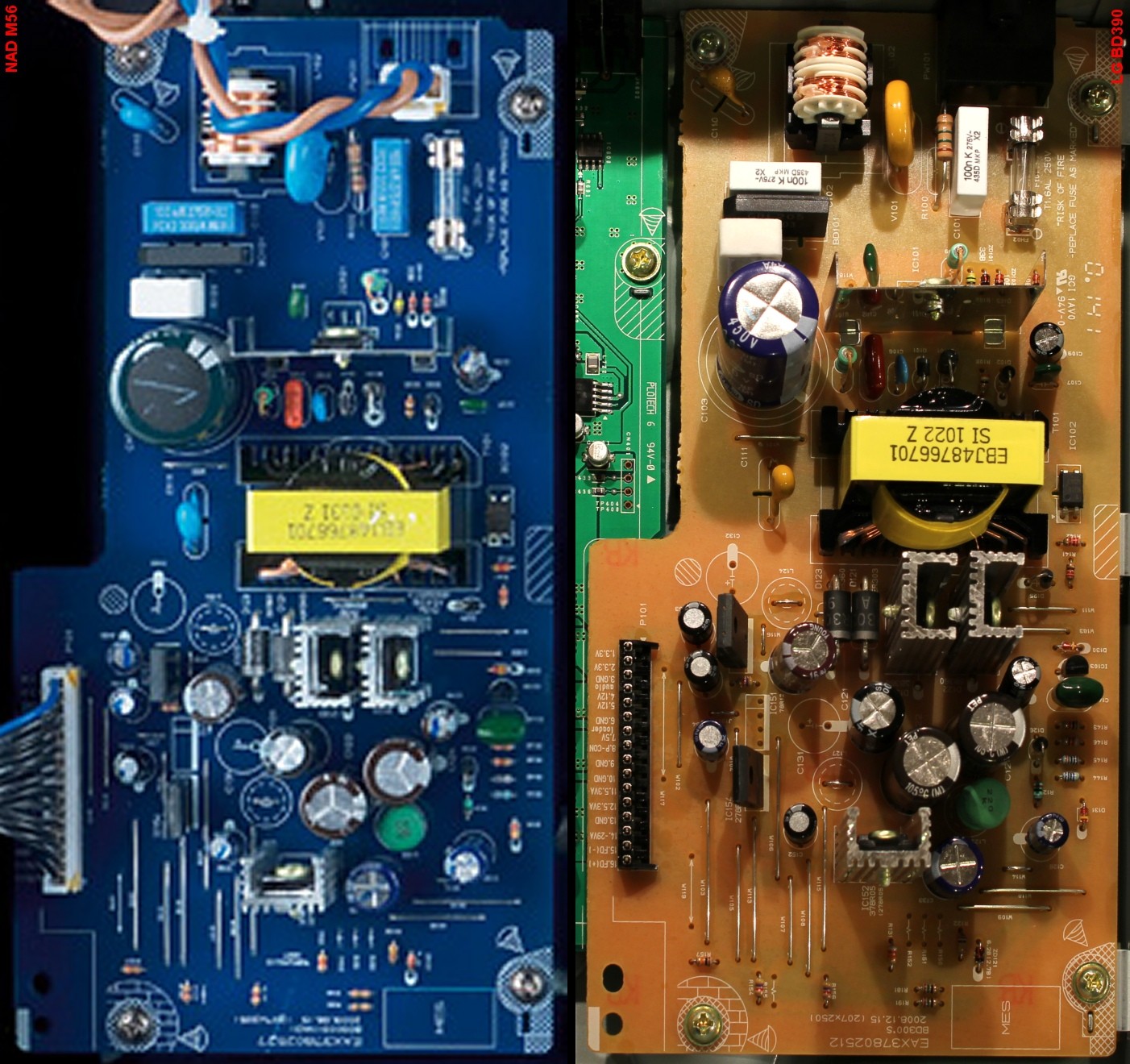

Nätdelar
NAD M56 till vänster. LG BD390 till höger.

Ganska snabbt inser man att kretslösningen är identisk, liksom de flesta av komponenterna. Det som skiljer är färgen på kretskortet samt att några av kondensatorerna i NAD är blå. Den äldre LG-spelaren BD300 har likadana blå kondingar i nätdelen, så det är inget exlusivt direkt...

BD300 är förövrigt samma spelare som NAD T587.

(2011-03-03 22:52:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390,  NAD M56

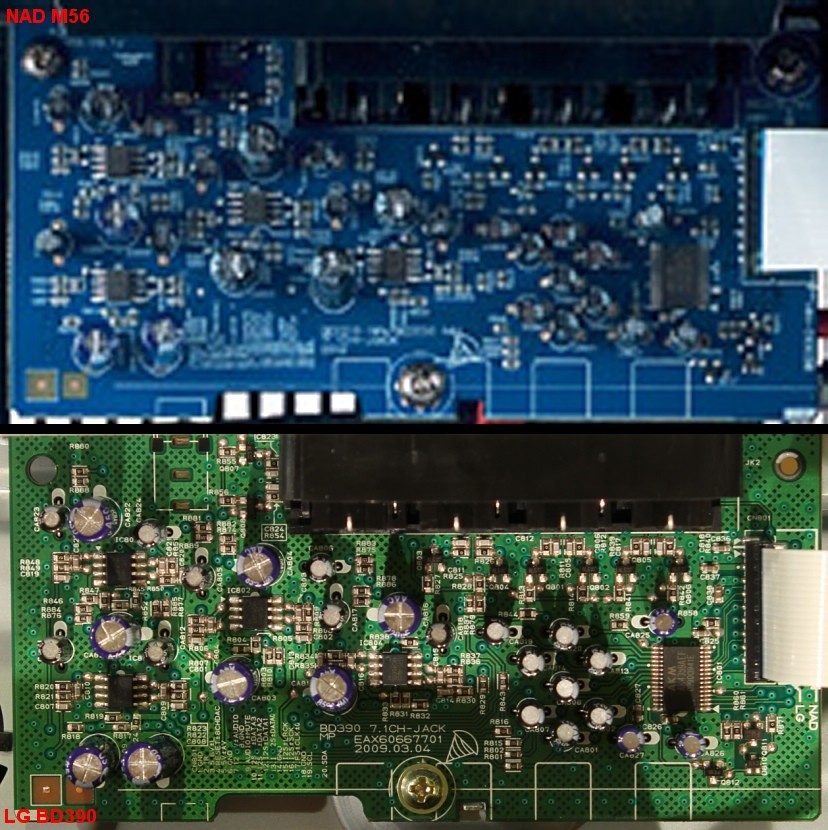

Ljudutgångar på separat kretskort
På detta kortet sitter D/A-omvandlaren (8-kanals AKM 4359) samt operationsförstärkare osv.

Det som skiljer här är att det saknas en kontakt i övre vänstra hörn på LG-kortet. Den är till 12V trigger, dvs start av alla apparater när förstärkaren går igång.

Det finns även skruvhål på LG-kortet som bara används i NAD-spelaren.

(2011-03-03 22:56:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390,  NAD M56

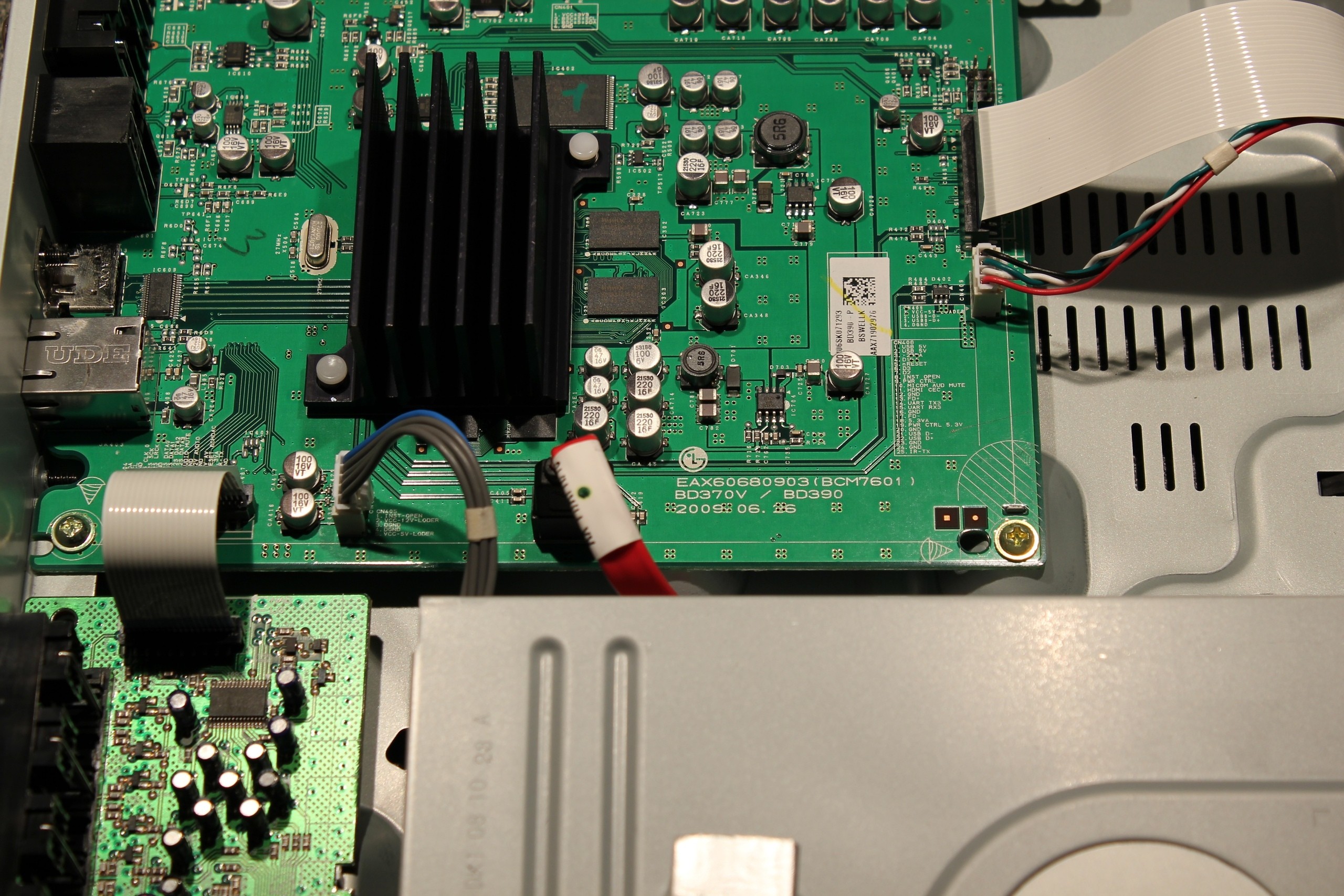

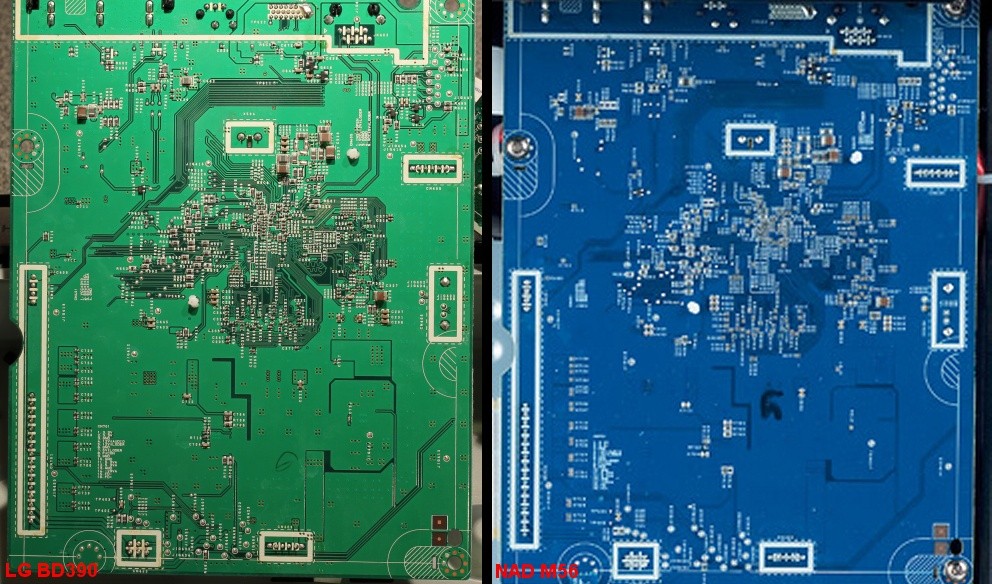

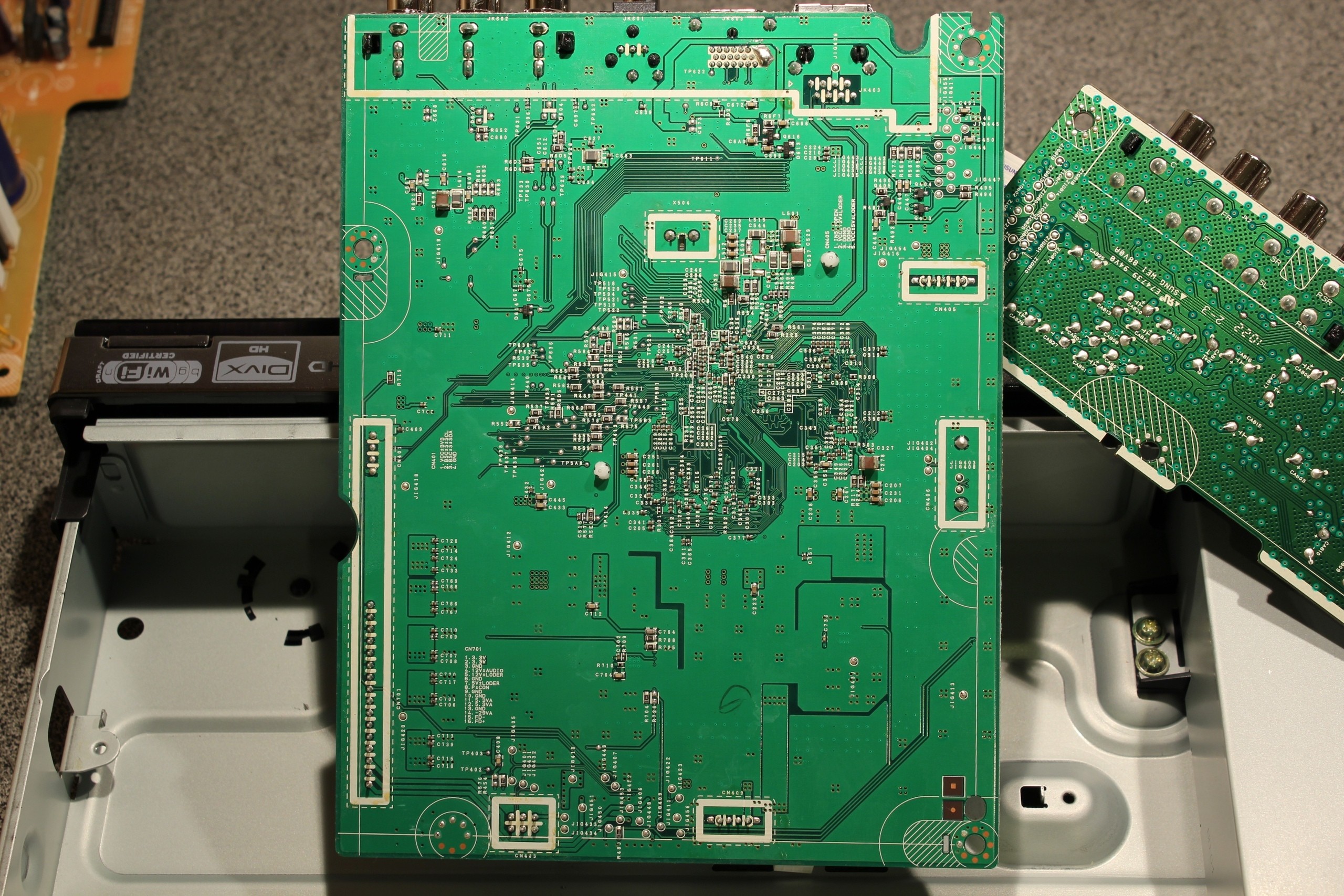

Huvudkort
Eftersom kortet sitter upp och ner i NAD M56, så skruvade jag loss kortet I LG-spelaren och tog en bild på undersidan.

Jag tror inte att denna bild behöver fler kommentarer.

(2011-03-03 23:02:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390,  NAD M56

Alla korten på bordet (diskbänken).
(2011-03-03 23:06:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390

LG BD390
Samma huvudkort används i BD370 (USA-modellen) och BD390. (2011-03-03 23:07:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390

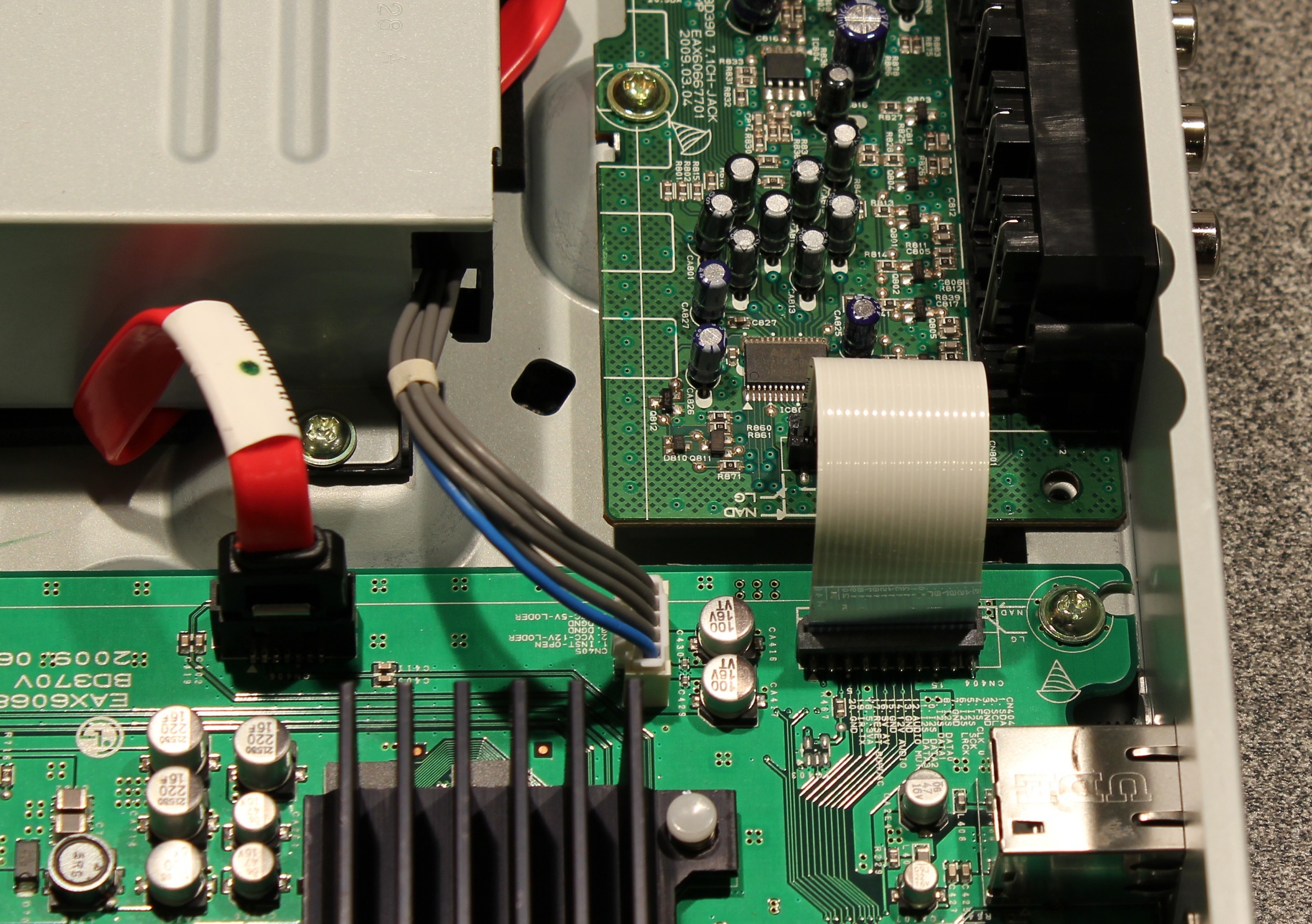

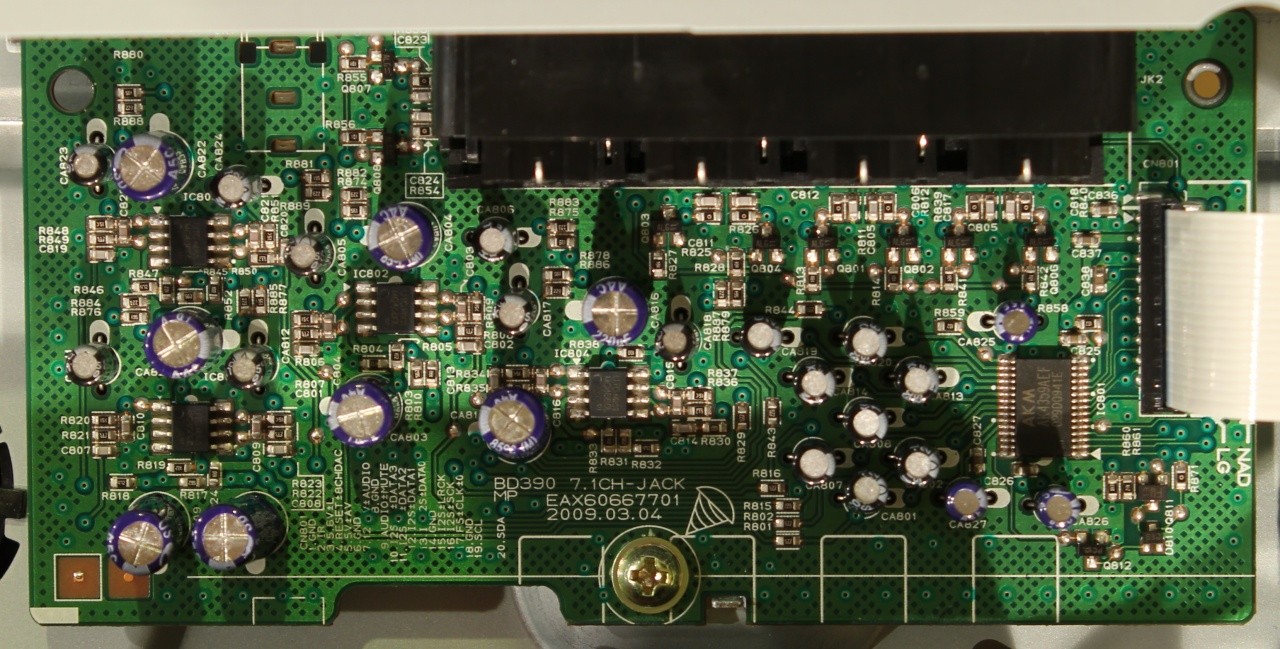

Större bild på ljudkort, LG BD390
(2011-03-03 23:09:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  LG BD390

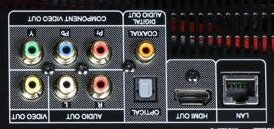

Utgångar på huvudkort, LG BD390
(2011-03-03 23:22:25)

Produkter på bilden:  LG BD390

Utgångar på huvudkort, NAD M56
(2011-03-03 23:22:56)

Produkter på bilden:  NAD M56

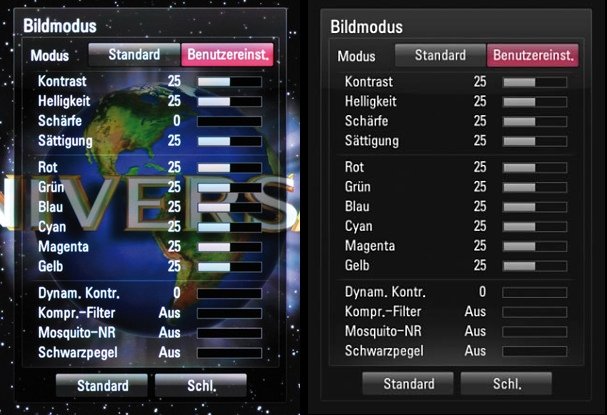

Avancerade bildinställningar
NAD till vänster
LG till höger

Dessa inställningsmöjligheter är inte vanligt i spelare för 2000kr.

(2011-03-03 23:31:41)

Produkter på bilden:  LG BD390,  NAD M56

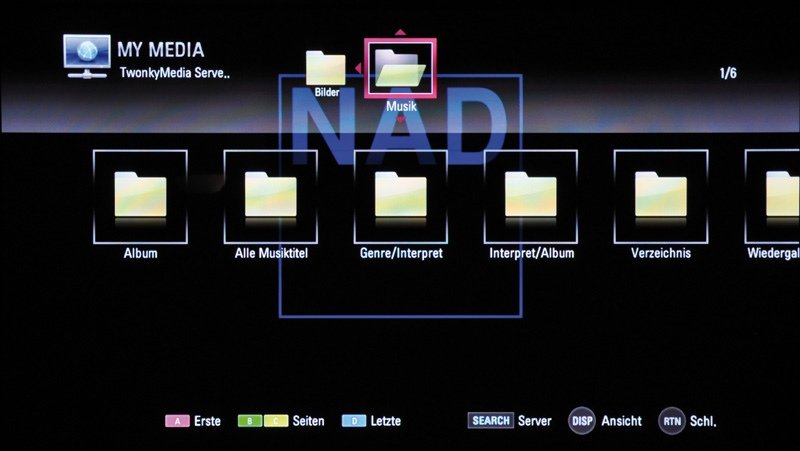

Bläddring i nätverket, NAD M56
Alla som har en LG-spelare känner igen sig. Allt är identiskt förutom bakgrundsbilden.

En annan skillnad är att NAD har tagit bort Youtube-stödet.

(2011-03-03 23:33:49)

Produkter på bilden:  NAD M56
