Byggnation av gamla bion Del 2
Hembiobyggbilder
Anmäl detta album
Album från dac83:
Nytt källar biorum byggt ifrån grunden
(26)
Dölj
|
Mer bygg bilder finns i "del 1" Lite information om bygget: Har själv sett många byggen och undrat hur det hela är gjort, och hur stort är rummet, här kommer det mesta att läggas ut med mycket bilder och förklaringar. Man kan säga att det spårade ur och det här rummet kommer alla ytor som finns täckas av någon typ av akustik åtgärd, har tagit hjälp av en akustiker, Jens på Resonator i stockholm, utan honom hade det inte blivit så lätt att veta hur man ska bygga alla… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

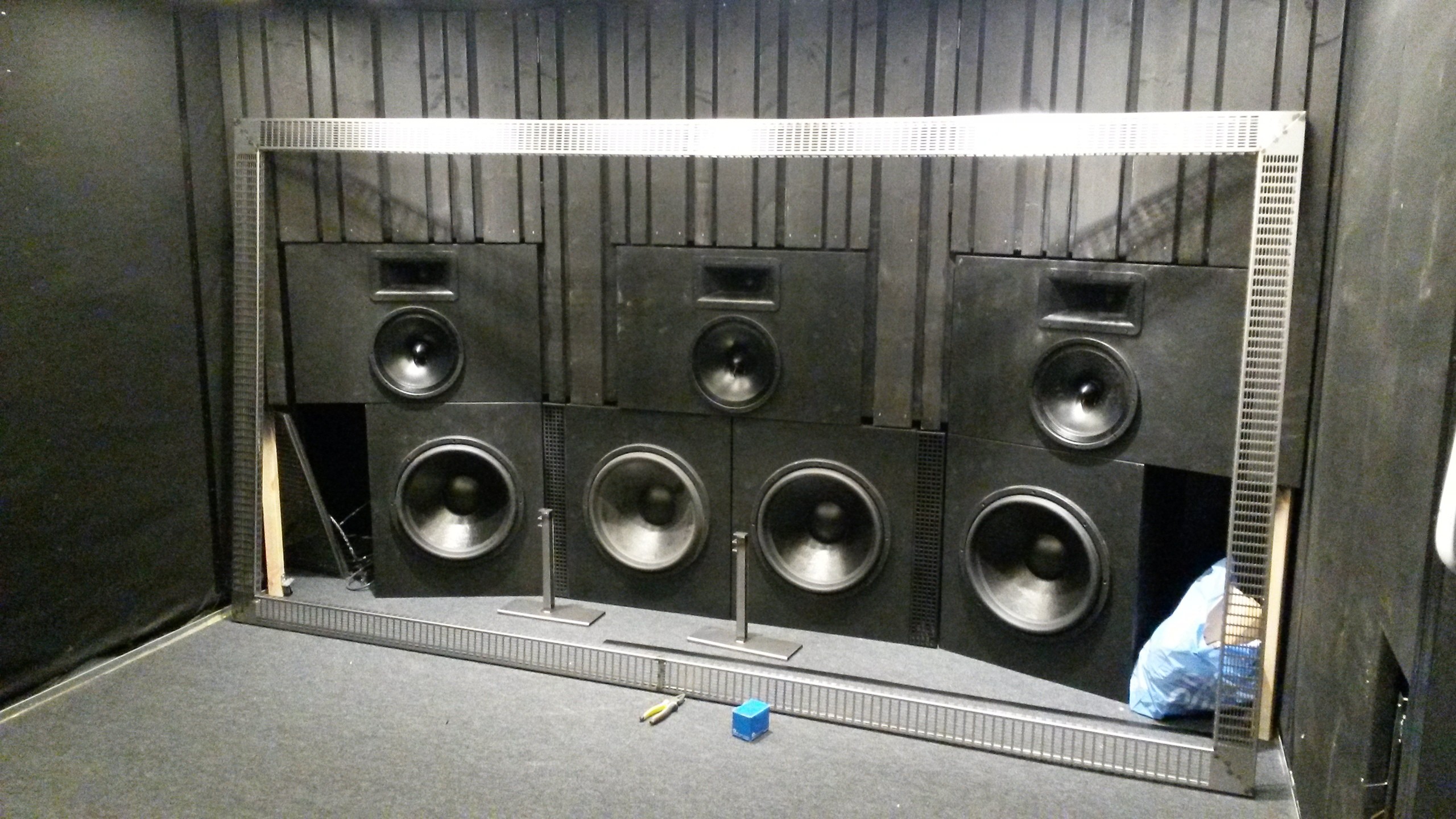

Främre Del Bion

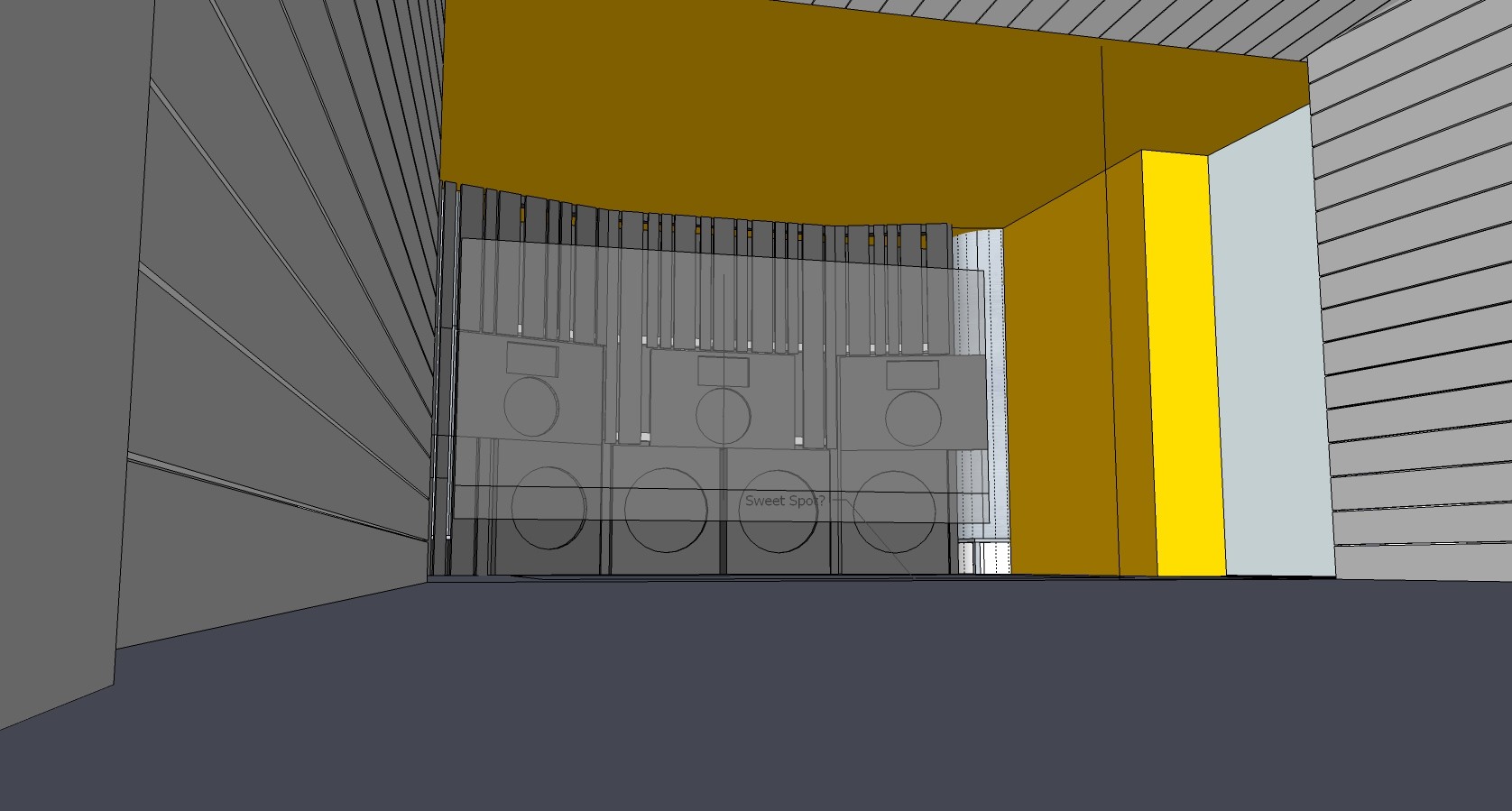

Här är en liten CAD ritning över den främre delen av bion, inte helt klart på höger sida men det är bara ett utkast, ska bygga lika på andra sidan så klart.
I framväggen kommer det vara 4st stereo integrity HT18 basar som ska sitta i slutna lådor och de enorma rören med sdx15 basar ska vara kvar och det är en i varje hörn.avstånd från fram högtalarna till sweetspot är ca 2.8 meter.
Man ser även duken, som kommer bli i 2.0248:1 format(2.35 format + plats för undertext under bilden) och vinkeln för dukens yttre kanter kommer blir 44.5 grader.
främre sido väggarna kommer att kunna öppnas för att få in/ut rör basarna. Man ser också de främre högtalarna med TD12m elementen och diskant hornen, bredden där framme är 3270mm. (2015-08-24 19:14:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är en liten CAD ritning över den främre delen av bion, inte helt klart på höger sida men det är bara ett utkast, ska bygga lika på andra sidan så klart.
I framväggen kommer det vara 4st stereo integrity HT18 basar som ska sitta i slutna lådor och de enorma rören med sdx15 basar ska vara kvar och det är en i varje hörn.avstånd från fram högtalarna till sweetspot är ca 2.8 meter.
Man ser även duken, som kommer bli i 2.0248:1 format(2.35 format + plats för undertext under bilden) och vinkeln för dukens yttre kanter kommer blir 44.5 grader.
främre sido väggarna kommer att kunna öppnas för att få in/ut rör basarna. Man ser också de främre högtalarna med TD12m elementen och diskant hornen, bredden där framme är 3270mm. (2015-08-24 19:14:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

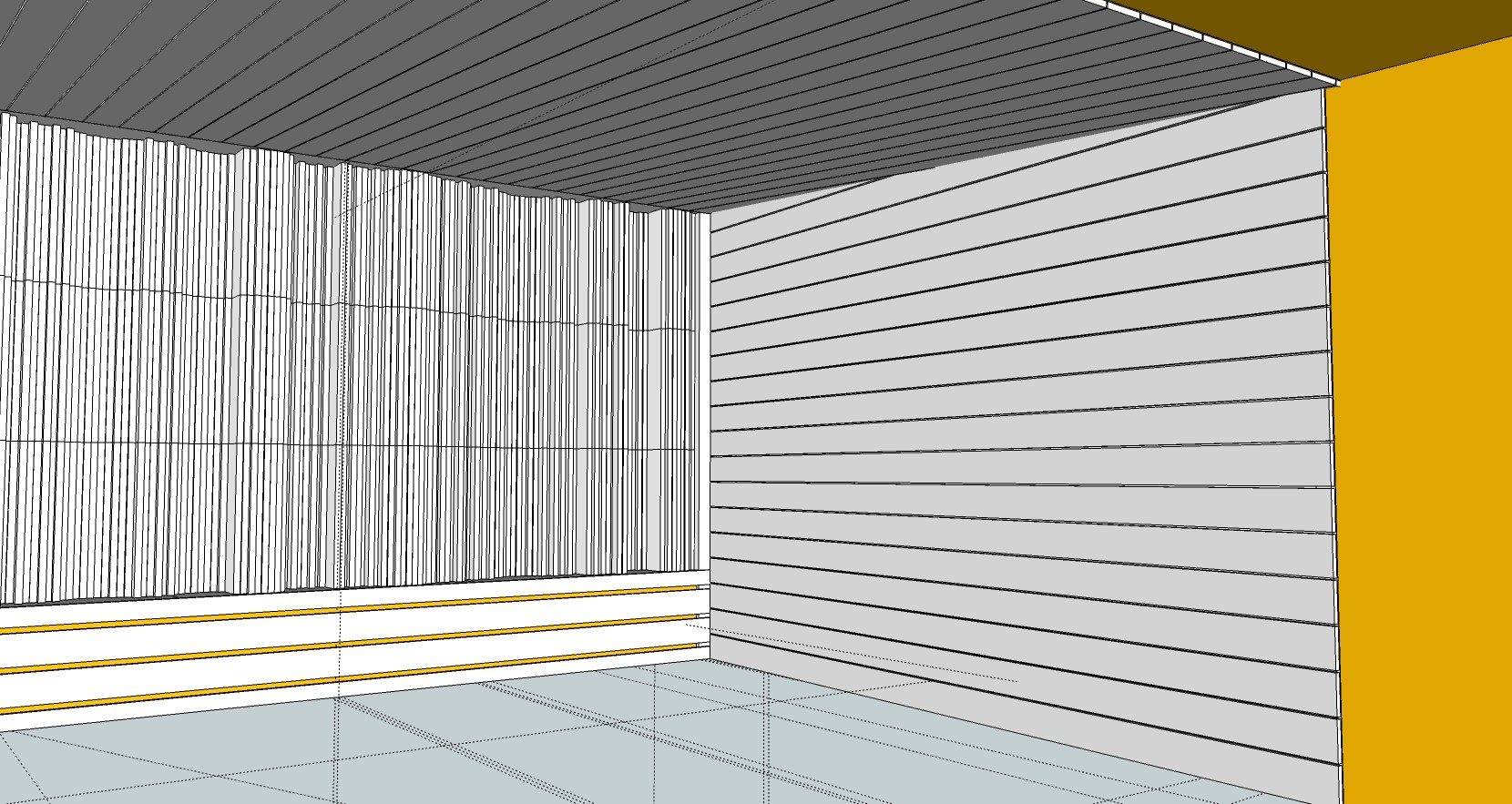

Planering bakvägg
Här ser man en vy mot bakre väggen med optiffusers och spalt panel på den nedre delen av väggen och spalt panelen på ena sido väggen och taket. (2015-01-26 22:31:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man en vy mot bakre väggen med optiffusers och spalt panel på den nedre delen av väggen och spalt panelen på ena sido väggen och taket. (2015-01-26 22:31:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

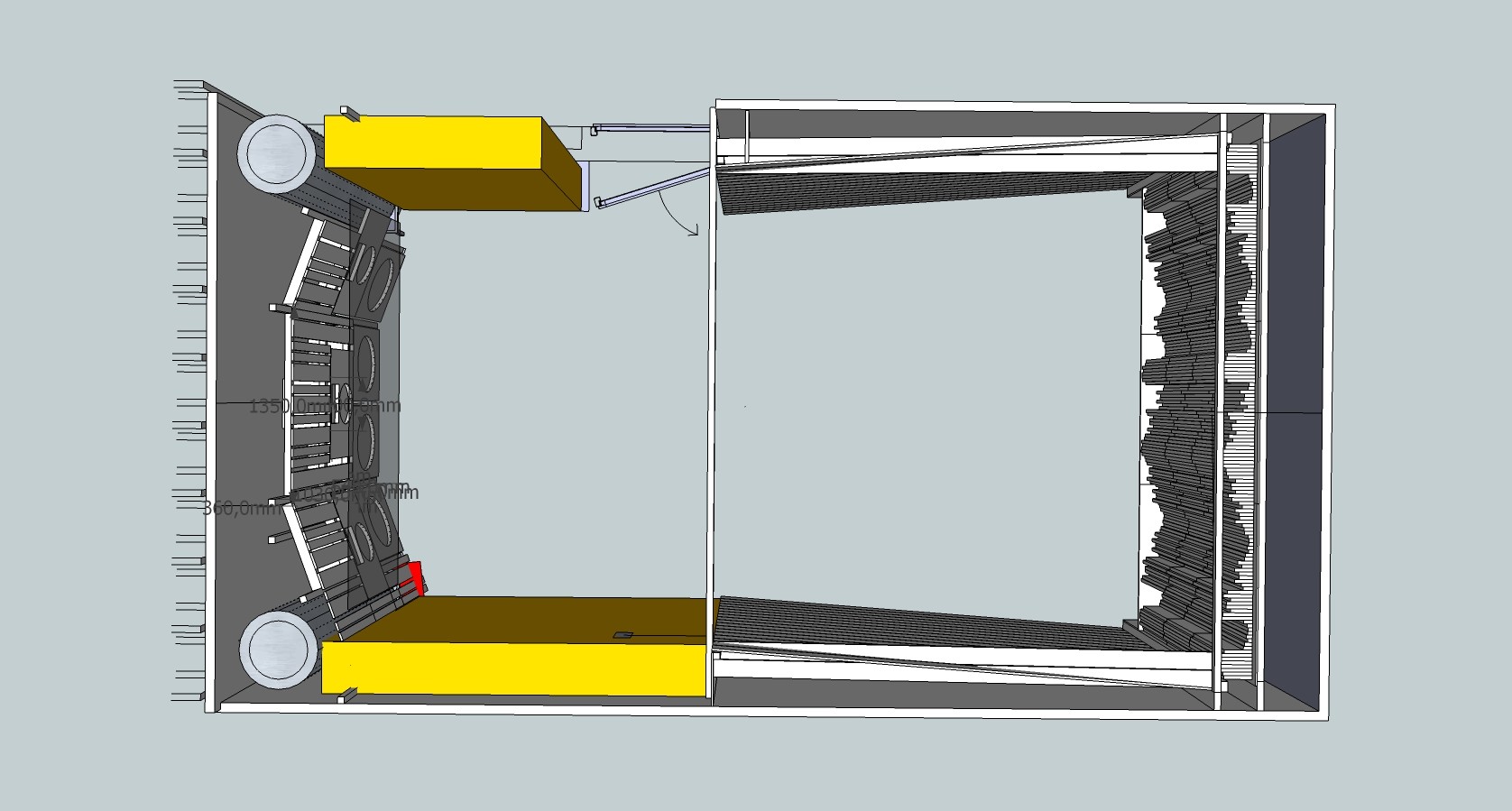

Översikt bio
tog en liten översikt i CAD programmet så man ser mer av planeringen. (2015-08-24 18:56:31)Bilden är högupplöst. Klicka i bilden för att zooma.
tog en liten översikt i CAD programmet så man ser mer av planeringen. (2015-08-24 18:56:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

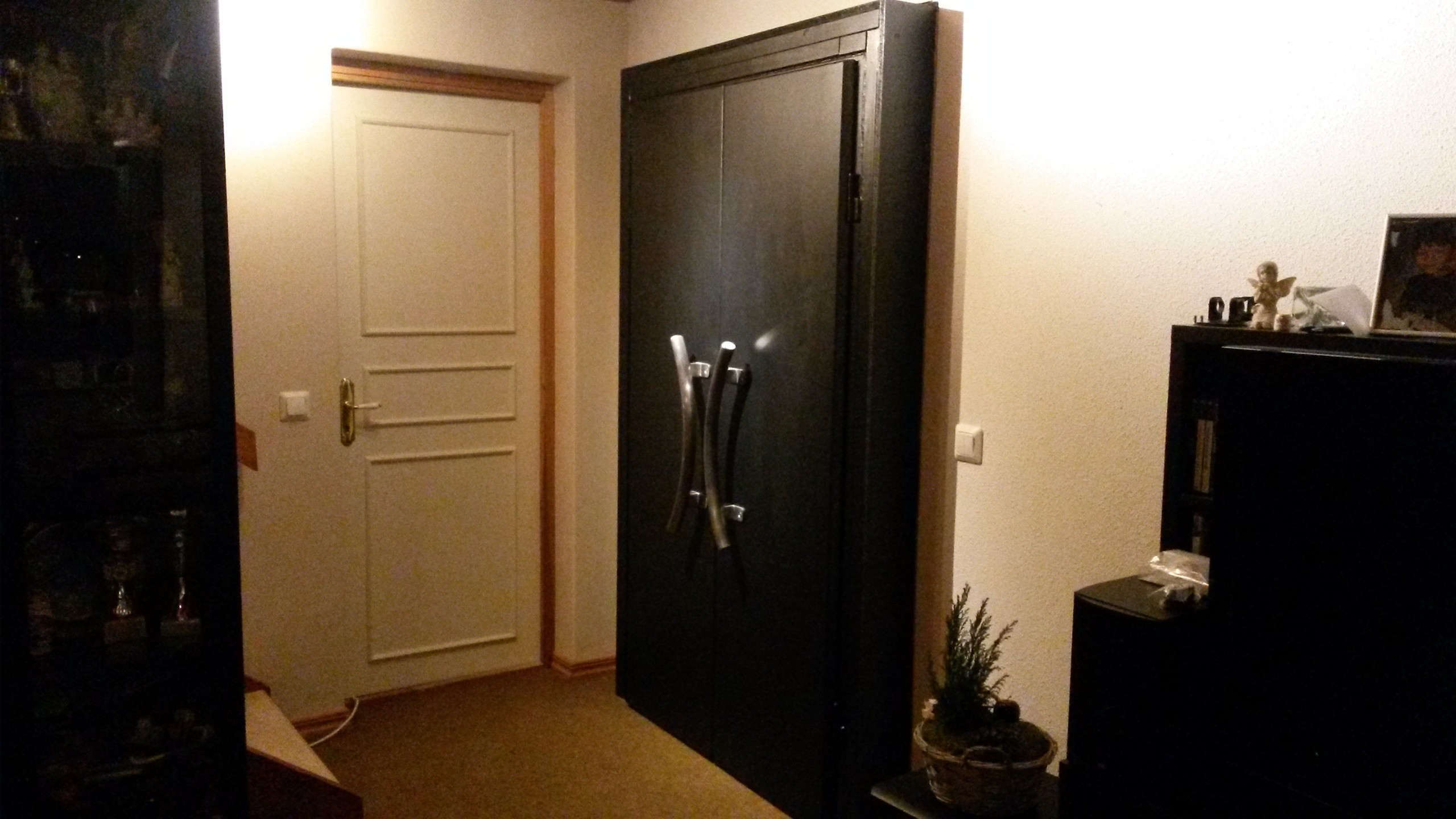

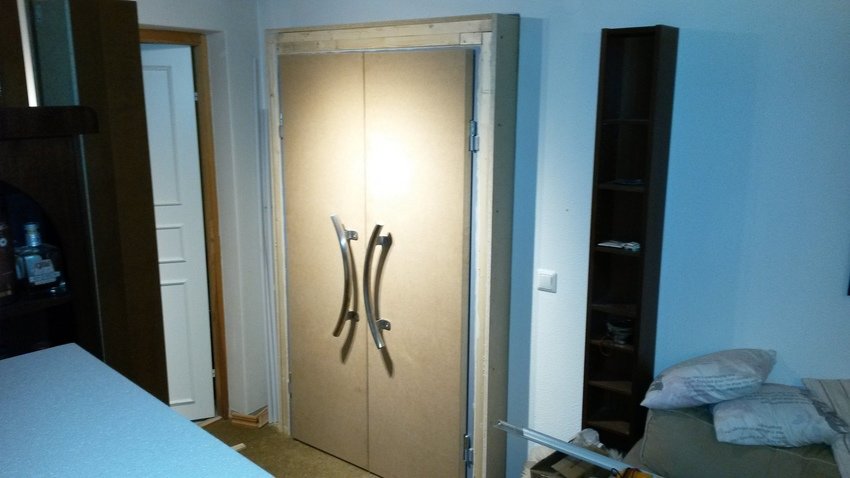

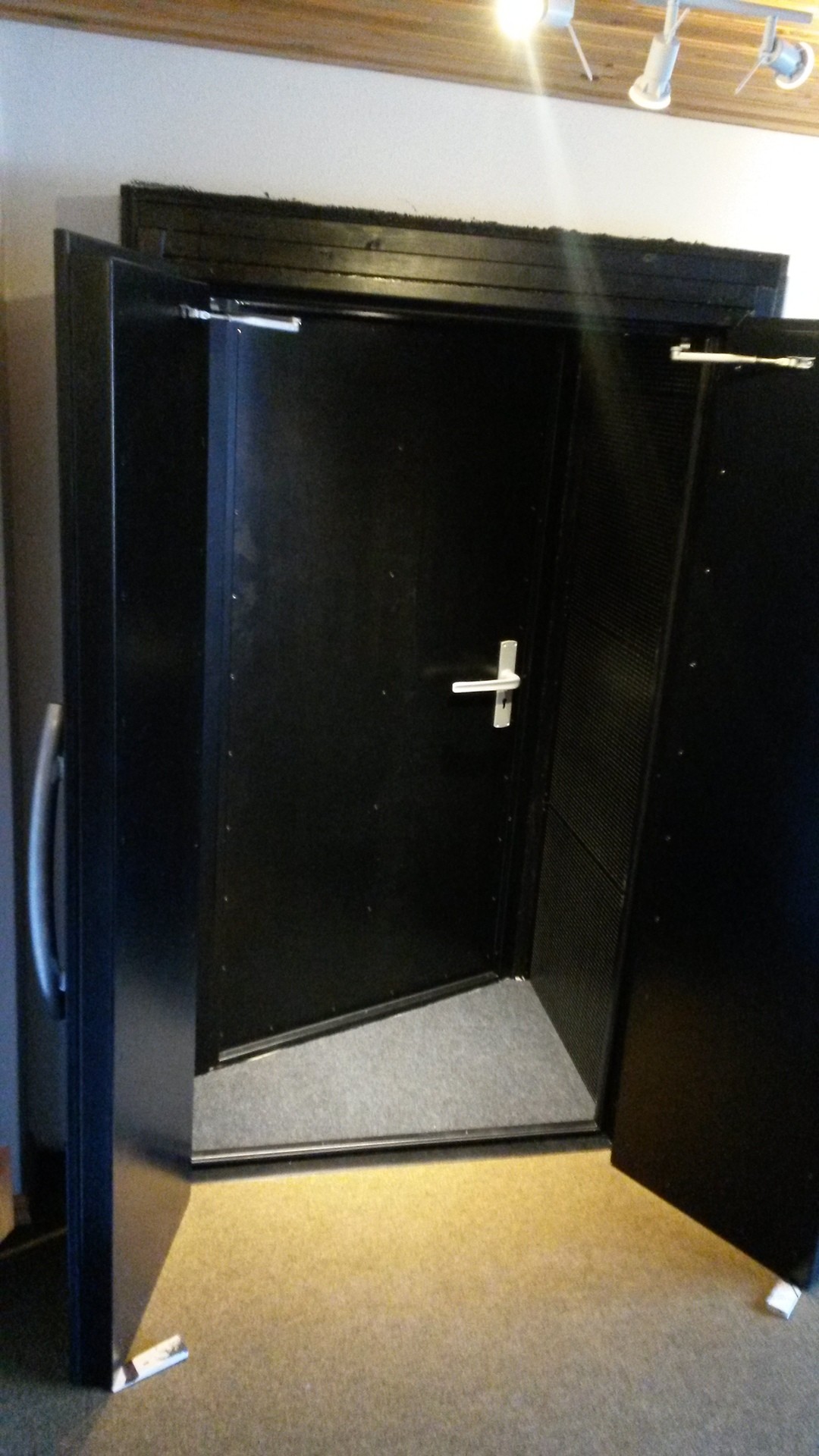

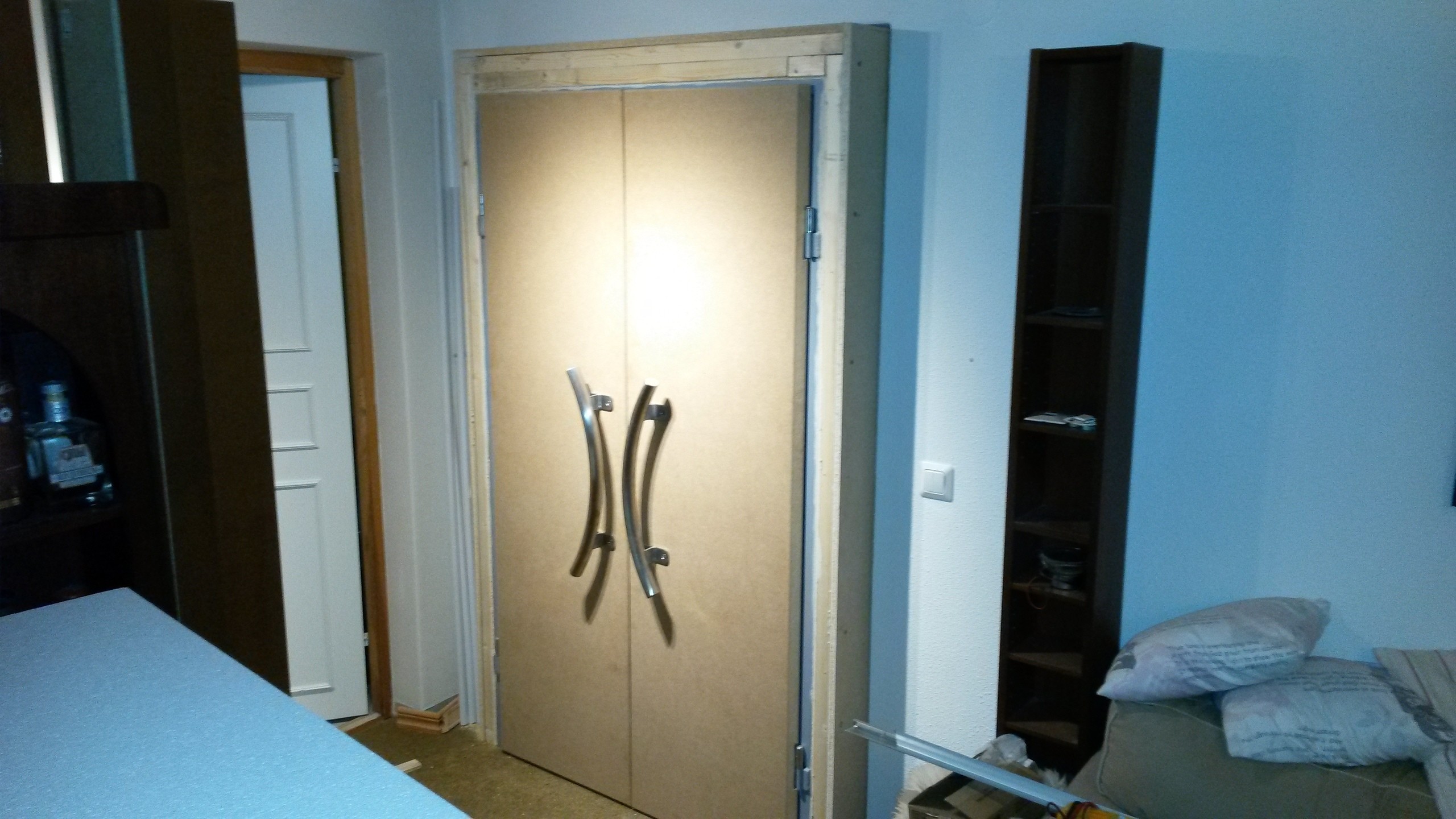

Yttre dubbel dörrar

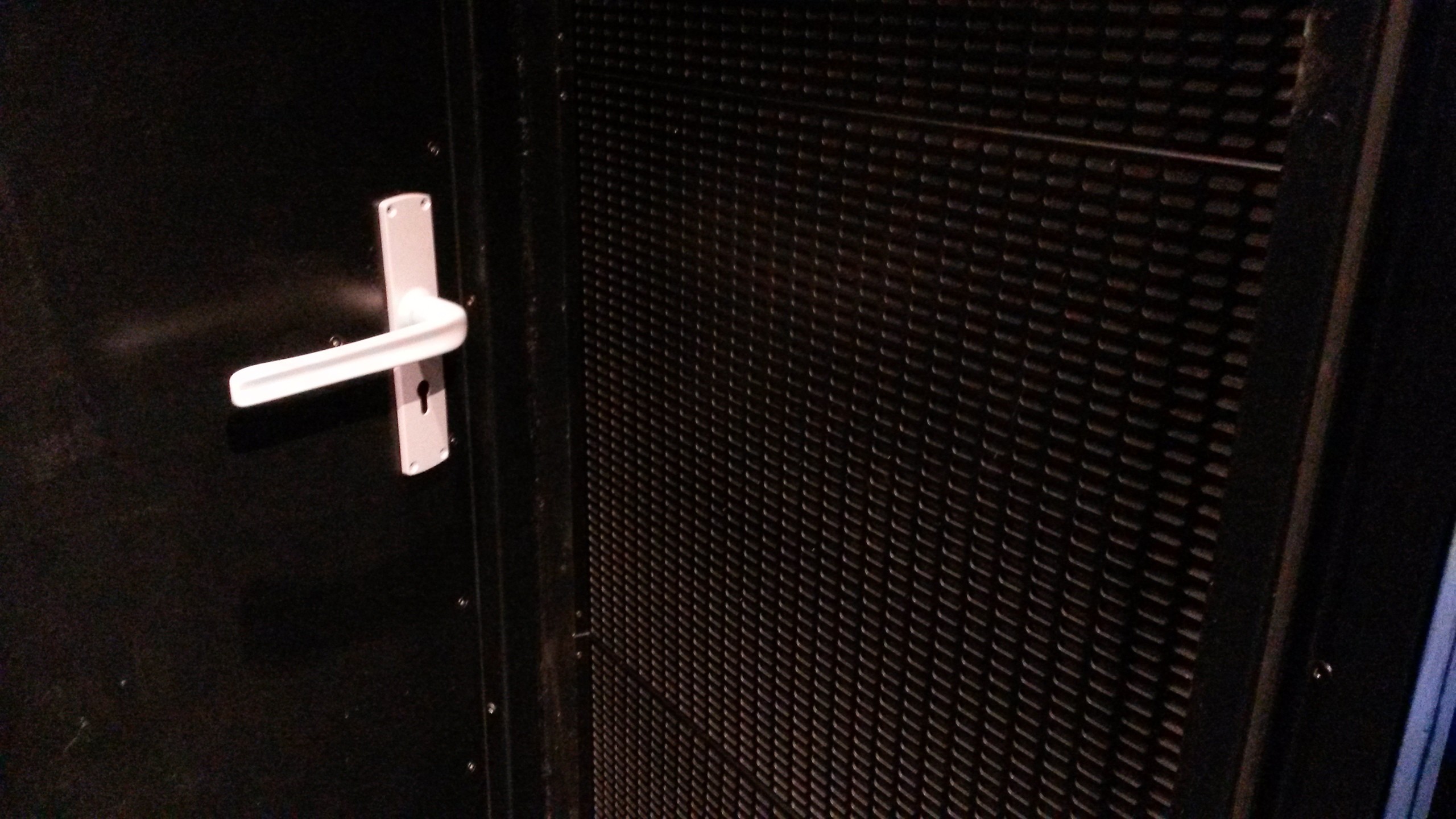

Färdig isolerade och klädda med 22mm MDF, handtagen är inte köpta utan spenderade 3 timmar att tillverka egna custom hantag av RF 38mm rör som jag valsat och med 40x5mm infästningar är dom riktigt kraftiga så det passar dörrarna perfekt för dom är tunga för sin storlek. (2015-01-29 18:19:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Färdig isolerade och klädda med 22mm MDF, handtagen är inte köpta utan spenderade 3 timmar att tillverka egna custom hantag av RF 38mm rör som jag valsat och med 40x5mm infästningar är dom riktigt kraftiga så det passar dörrarna perfekt för dom är tunga för sin storlek. (2015-01-29 18:19:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
När bild handtag

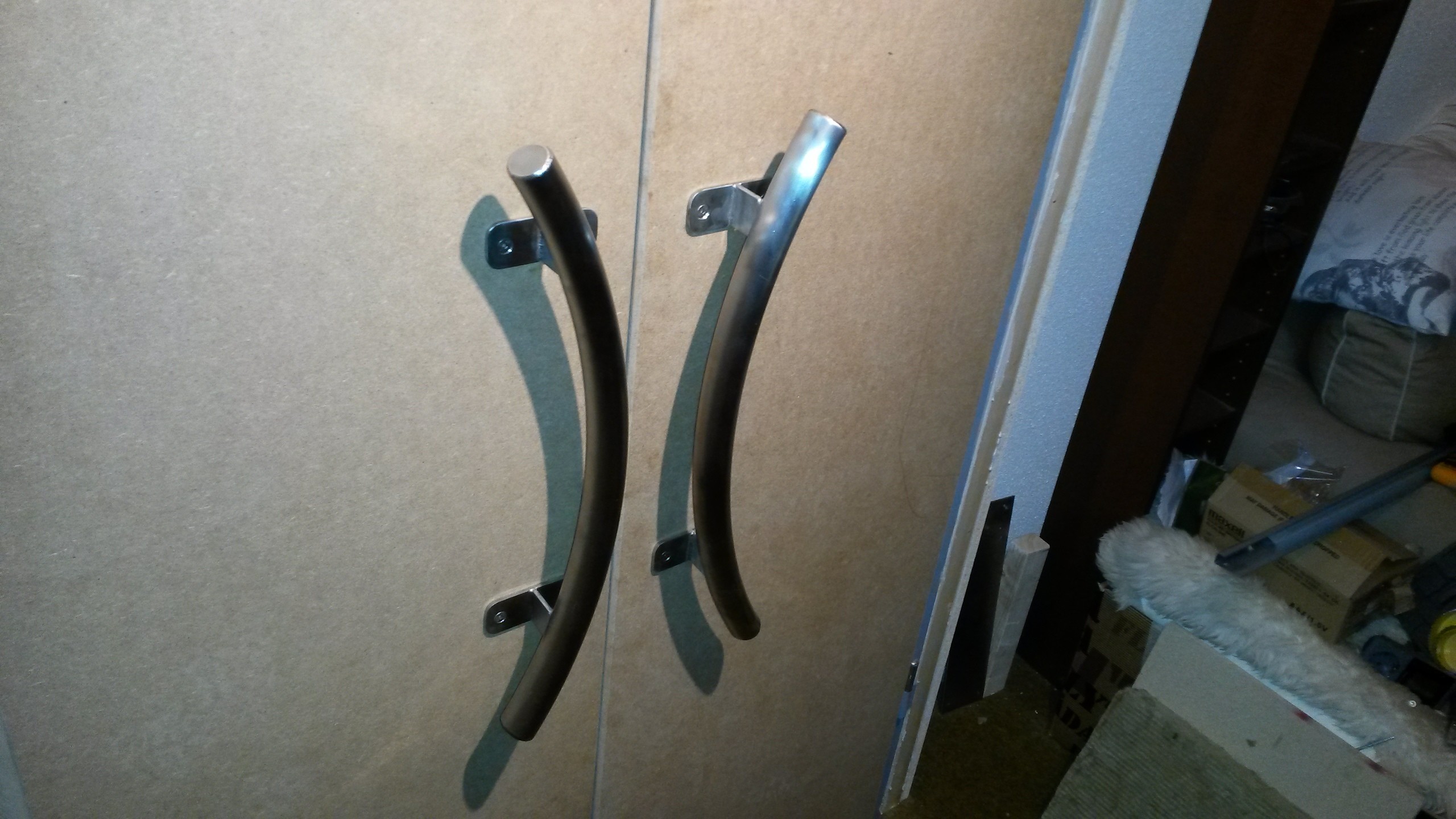

tyckte inte att man såg hur handtagen såg ut på förra bilden så jag tog en närmare bild, syns ganska dåligt här med men dom vart riktigt fina, ska nog polera dom lite till! dörren kommer målas och det kommer monteras röda konst läder rutor på eller ska jag stansa ut ett snyggt mönster i mässings plåt? (2015-01-30 21:53:43)Bilden är högupplöst. Klicka i bilden för att zooma.
tyckte inte att man såg hur handtagen såg ut på förra bilden så jag tog en närmare bild, syns ganska dåligt här med men dom vart riktigt fina, ska nog polera dom lite till! dörren kommer målas och det kommer monteras röda konst läder rutor på eller ska jag stansa ut ett snyggt mönster i mässings plåt? (2015-01-30 21:53:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

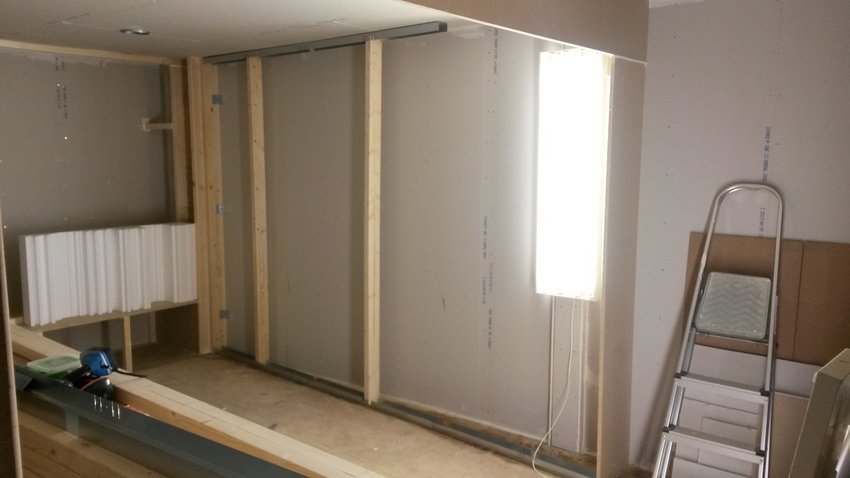

Nu fortsätter det!
äntligen så kan man fortsätta efter andra renoveringar i huset och 2 veckors förkylning som gjorde att man var döds trött varje kväll.

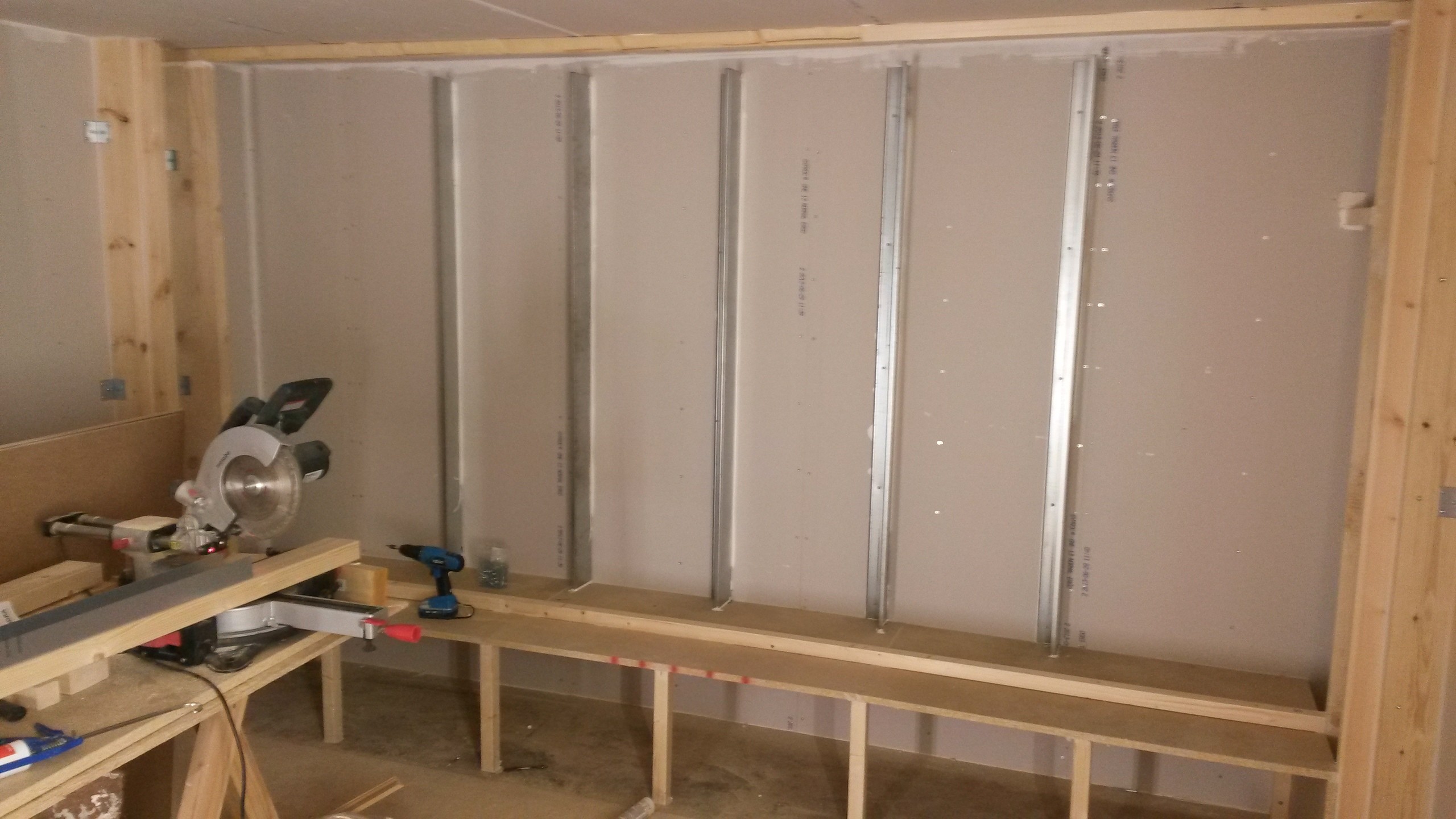

Nu har jag börjat med bakre väggen och själva ramen som ska hålla membran absorbenten, ska bygga en separat box längst ner och sen blir det isolering i och täcka allt med 12mm mdf och den separata boxen kommer få spalt panel. (2015-06-01 21:34:31)Bilden är högupplöst. Klicka i bilden för att zooma.
äntligen så kan man fortsätta efter andra renoveringar i huset och 2 veckors förkylning som gjorde att man var döds trött varje kväll.
Nu har jag börjat med bakre väggen och själva ramen som ska hålla membran absorbenten, ska bygga en separat box längst ner och sen blir det isolering i och täcka allt med 12mm mdf och den separata boxen kommer få spalt panel. (2015-06-01 21:34:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

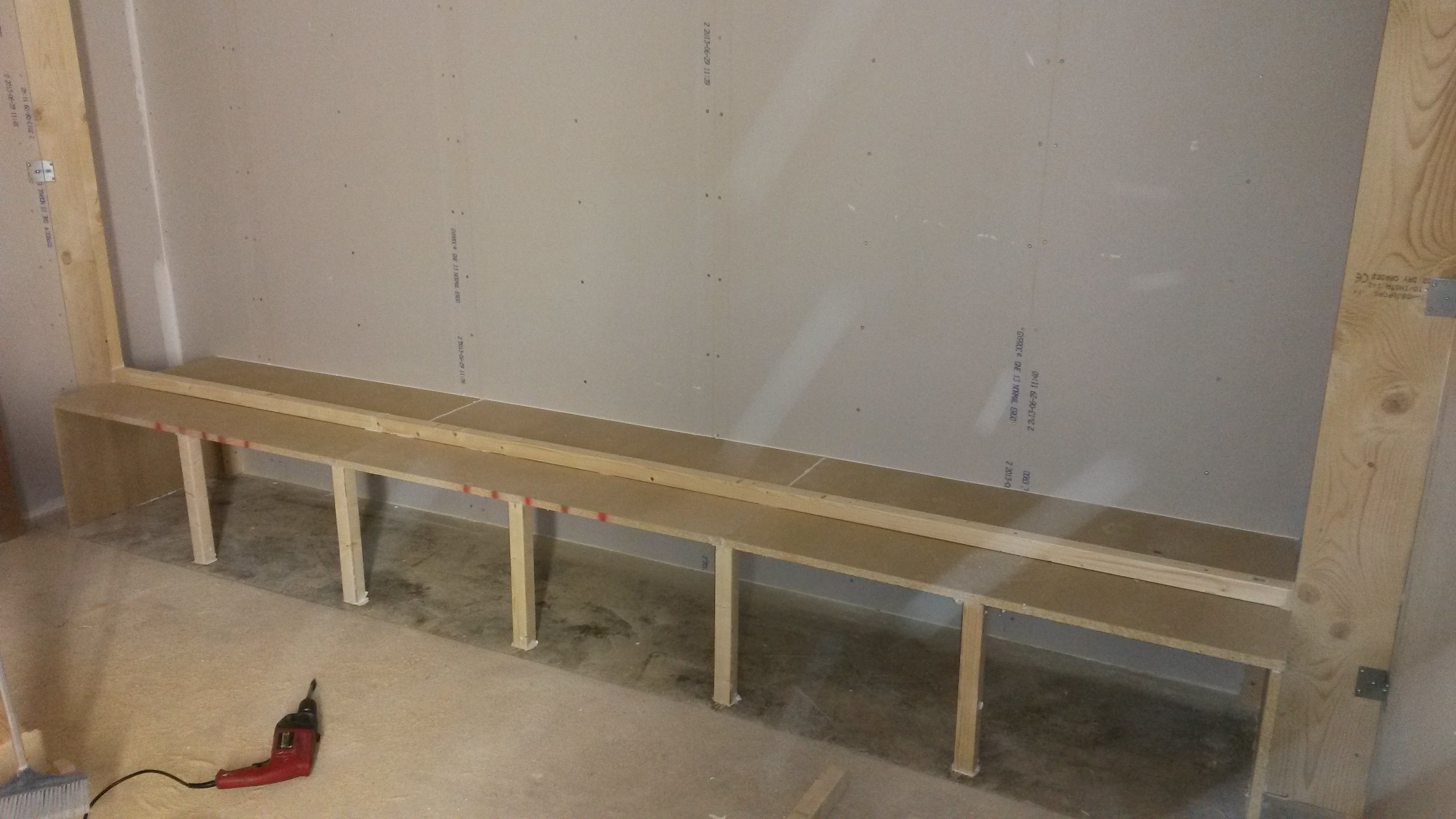

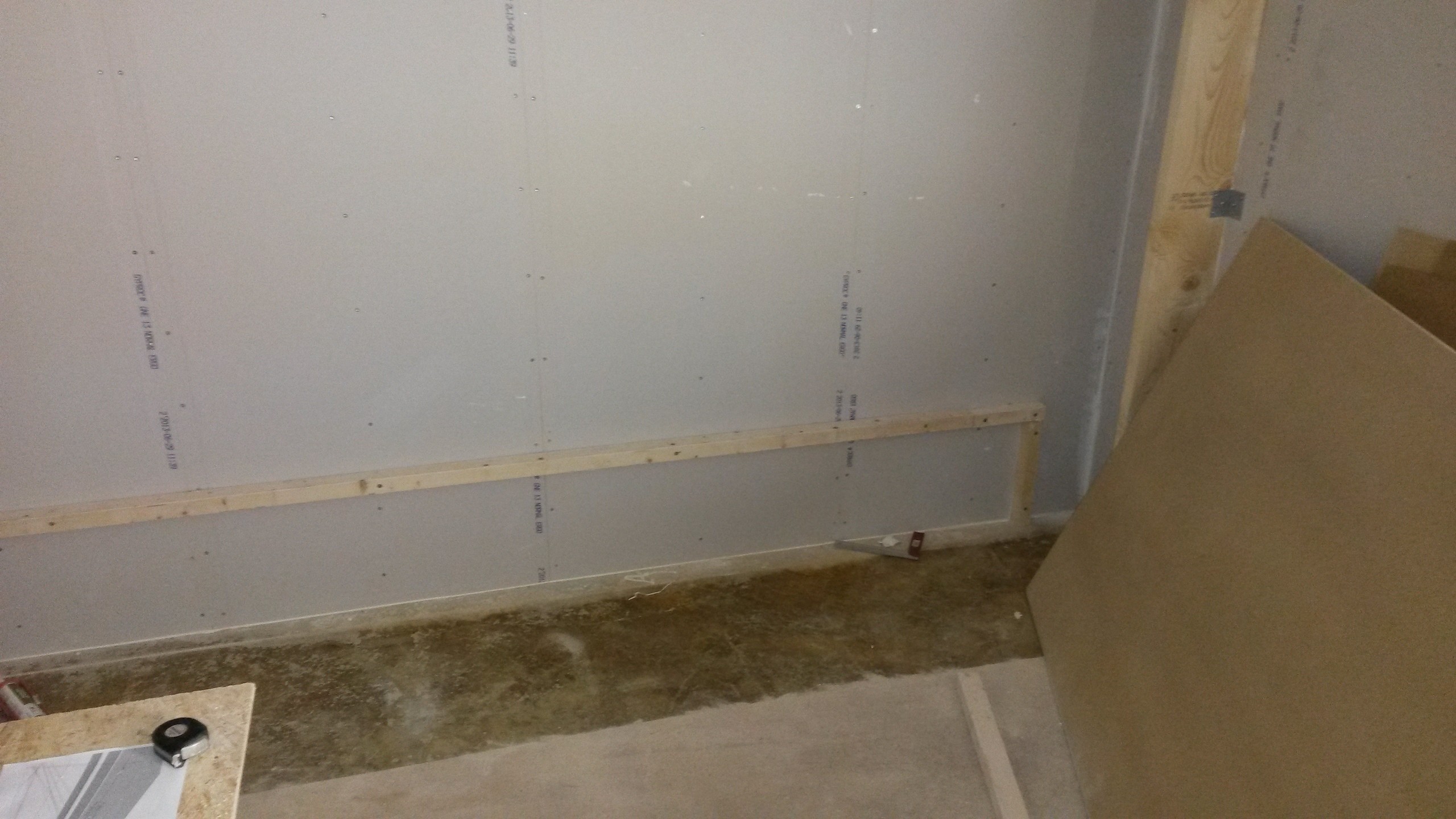

Liten ram fixad
Det vart en liten ram som ska hålla spånskivorna som ska bilda en nedre box som ska agera spalt panel absorbent(bredbandig).
i helgen kommer det byggas en del, kommer ordna lådorna färdiga, fylla panel absorbenten med isolering och börja limma ihop diffusor panelerna. (2015-06-04 22:34:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Det vart en liten ram som ska hålla spånskivorna som ska bilda en nedre box som ska agera spalt panel absorbent(bredbandig).
i helgen kommer det byggas en del, kommer ordna lådorna färdiga, fylla panel absorbenten med isolering och börja limma ihop diffusor panelerna. (2015-06-04 22:34:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Förmiddagens byggnation
Nu är den nedre lådan klar så långt, bara fylla med isolering och sen ska spalt paneler på senare. (2015-06-06 14:25:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är den nedre lådan klar så långt, bara fylla med isolering och sen ska spalt paneler på senare. (2015-06-06 14:25:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
DIY Botten profiler!
Vart att tillverka egna botten/top profiler för reglarna till spalt panelerna på sido väggarna, bara vika ner flikarna och skruva i en skruv så håls regeln på plats tills limmet torkat. (2015-06-06 17:21:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Vart att tillverka egna botten/top profiler för reglarna till spalt panelerna på sido väggarna, bara vika ner flikarna och skruva i en skruv så håls regeln på plats tills limmet torkat. (2015-06-06 17:21:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Botten profil

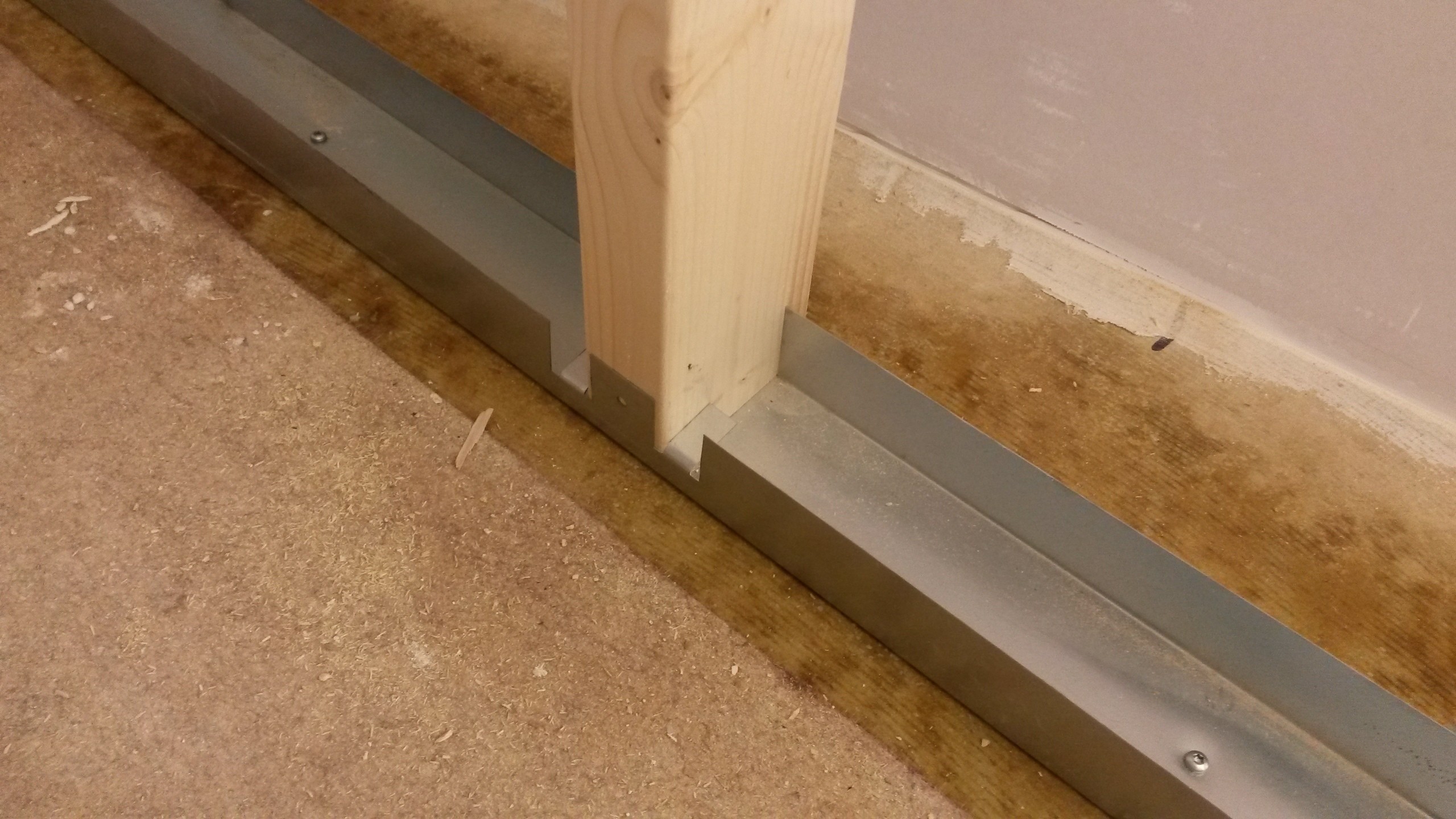

Monterade botten profilen idag, och här ser man hur det är tänkt med flikarna, bara limma och skruva så sitter det. (2015-06-07 20:26:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Monterade botten profilen idag, och här ser man hur det är tänkt med flikarna, bara limma och skruva så sitter det. (2015-06-07 20:26:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

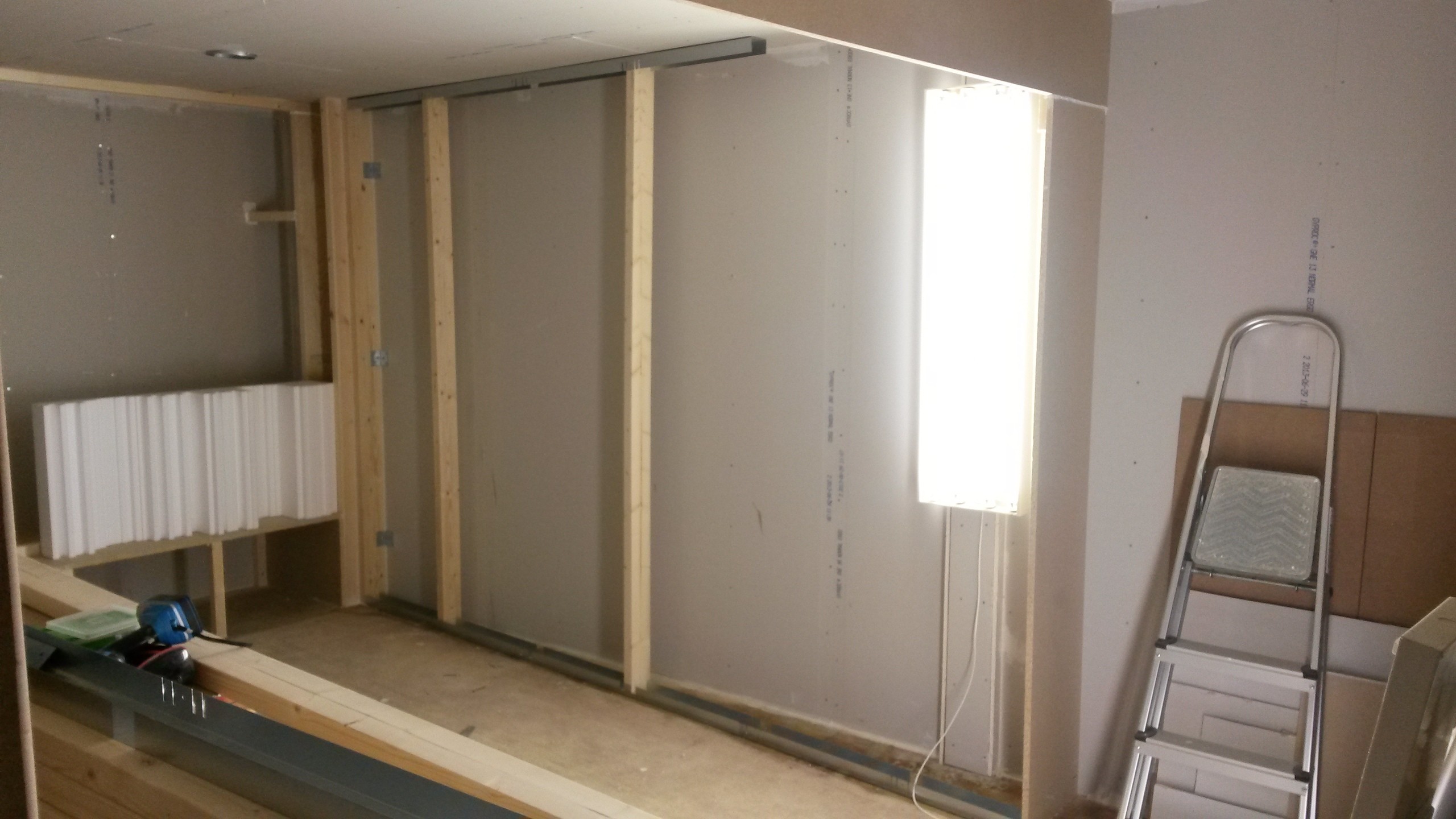

Reglar Sido-spaltpanel
Fick dit botten och provade några reglar och en övre bit för att se hur det blir, vart även att göra en ram i mitten av rummet som delar av mellan den främre delen som bara är dämpad med ull och den bakre sektionen som är spalt panel. (2015-06-07 20:28:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Fick dit botten och provade några reglar och en övre bit för att se hur det blir, vart även att göra en ram i mitten av rummet som delar av mellan den främre delen som bara är dämpad med ull och den bakre sektionen som är spalt panel. (2015-06-07 20:28:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

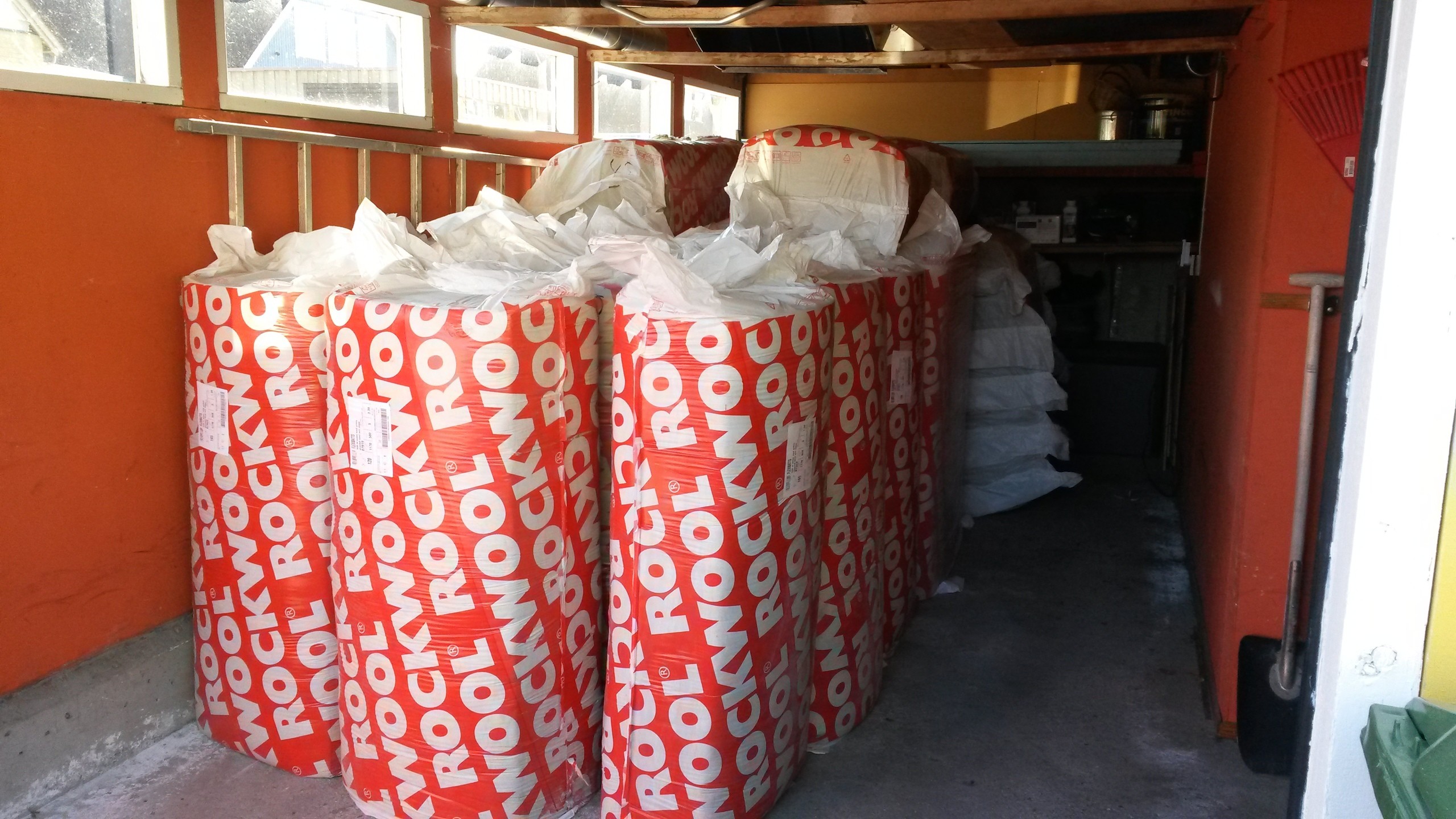

40 balar isolering!
ja, å allt ska ner i ett 30kvm rum! ☺ (2015-06-10 20:31:44)Bilden är högupplöst. Klicka i bilden för att zooma.
ja, å allt ska ner i ett 30kvm rum! ☺ (2015-06-10 20:31:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

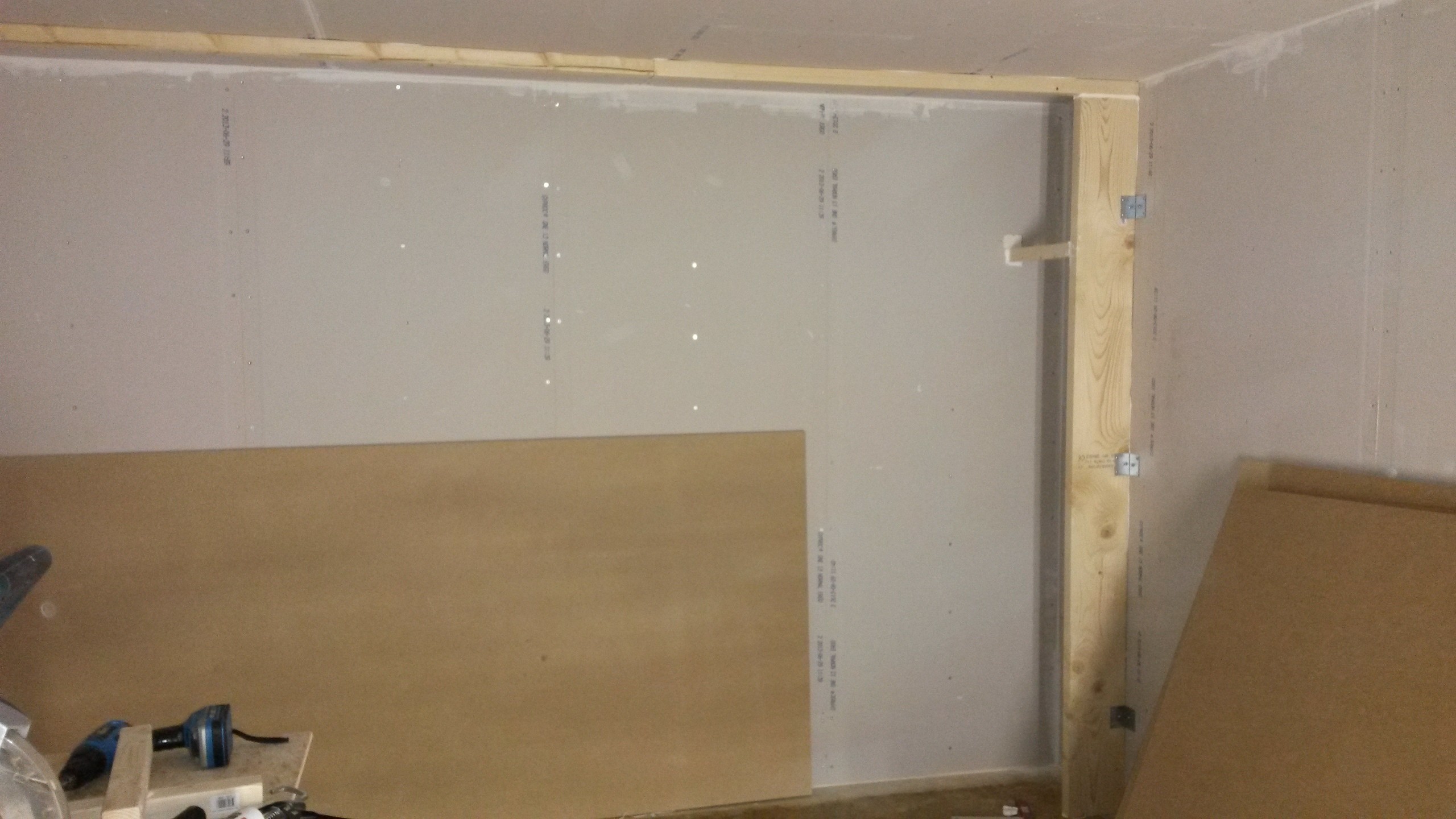

Förstärkningar bakre vägg
det vart lite förstärkning av bakre väggen som ska vara membran absorbent vid 23 hz, väggen börjar svikta just runt den frekvensen och så hade jag lite profiler över. (2015-06-16 20:19:45)Bilden är högupplöst. Klicka i bilden för att zooma.
det vart lite förstärkning av bakre väggen som ska vara membran absorbent vid 23 hz, väggen börjar svikta just runt den frekvensen och så hade jag lite profiler över. (2015-06-16 20:19:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
kontur skärning isolering

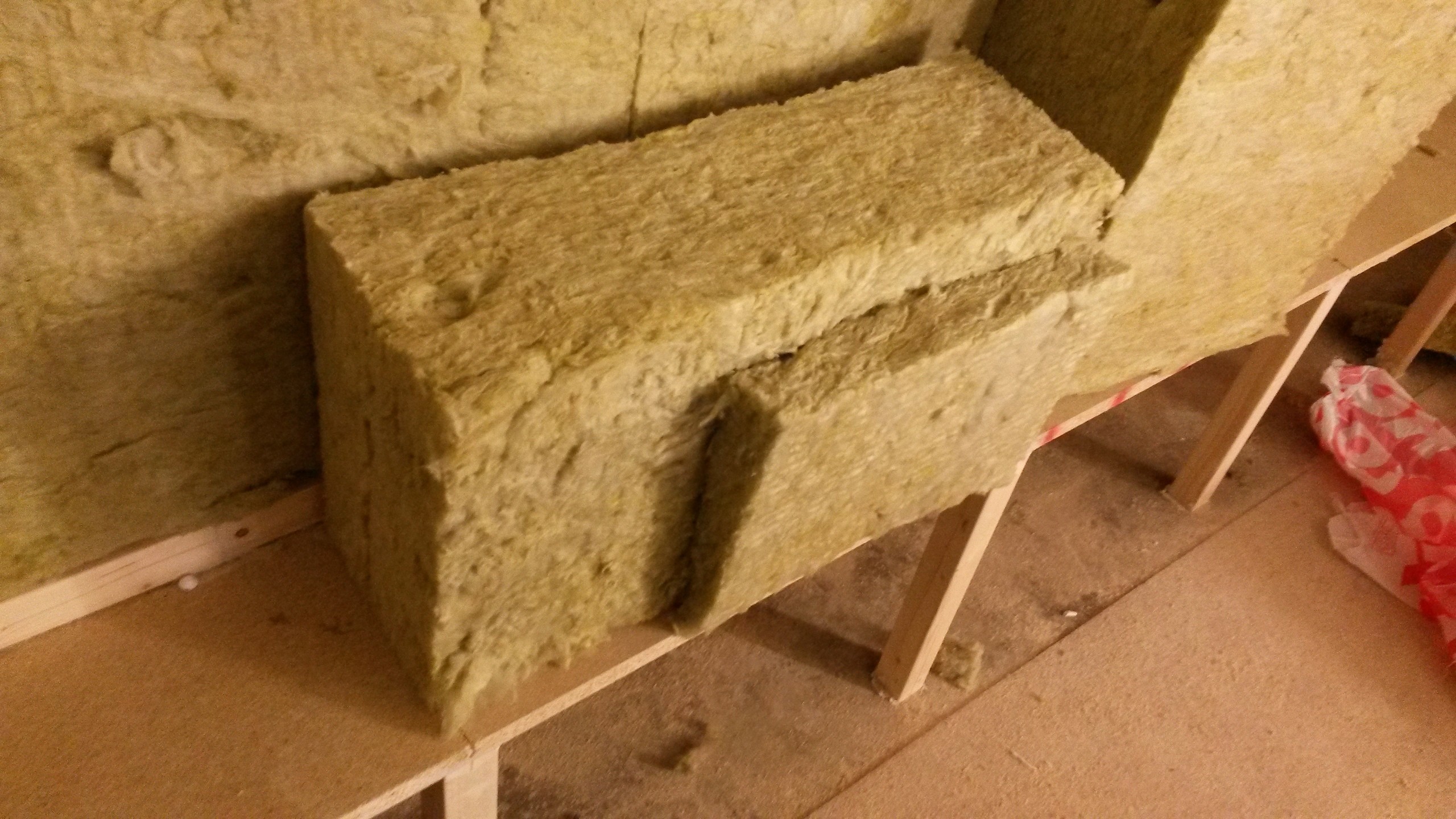

För att inte isoleringen skulle trycka ihop sig så vart det att skära alla. (2015-06-20 12:40:17)Bilden är högupplöst. Klicka i bilden för att zooma.
För att inte isoleringen skulle trycka ihop sig så vart det att skära alla. (2015-06-20 12:40:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

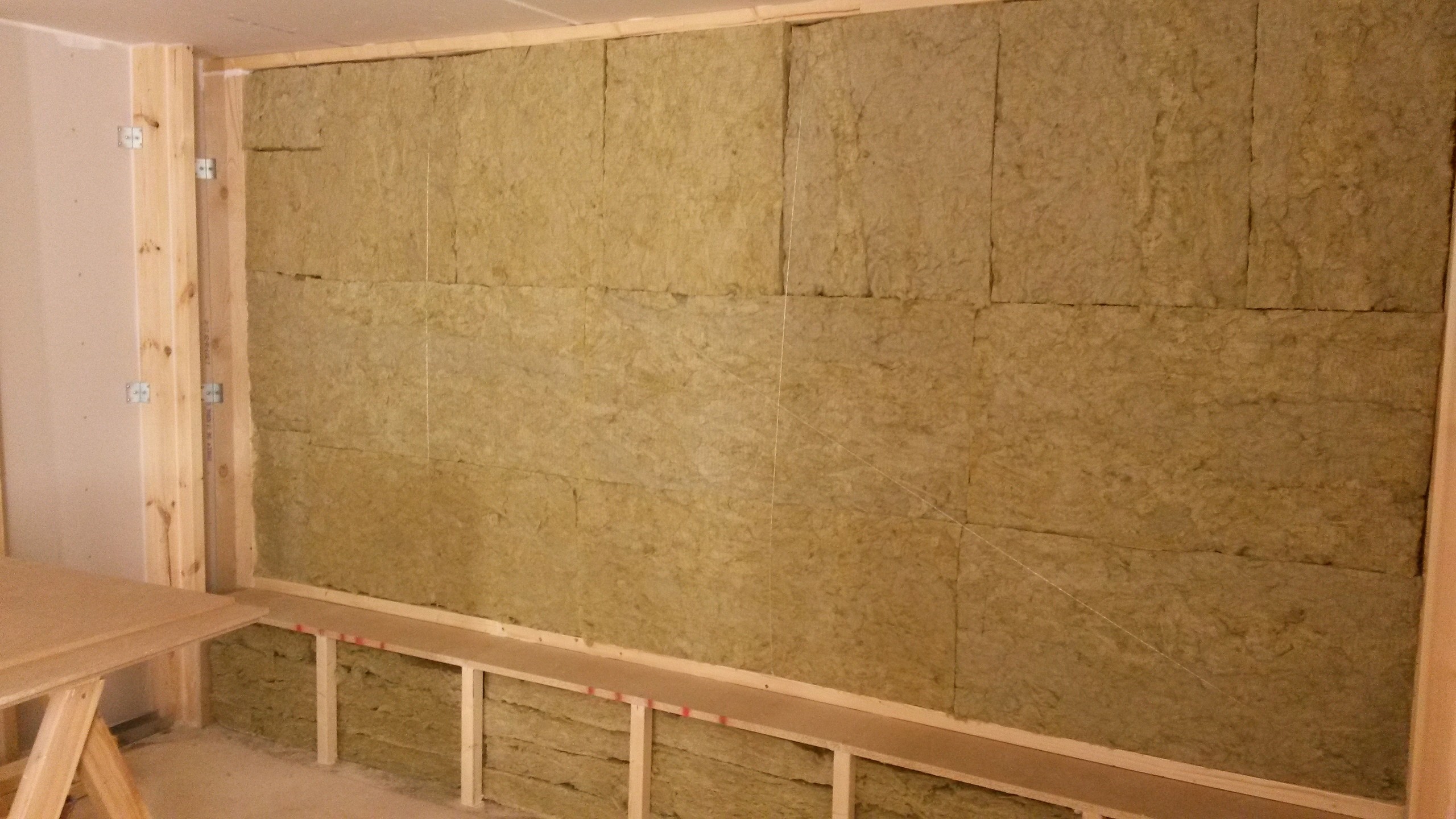

Färdig isolerat!
det vart 415mm djupt där uppeoch 650mm djupt där nere, det gick åt 10 balar isolering bara här. (2015-06-20 12:37:43)Bilden är högupplöst. Klicka i bilden för att zooma.
det vart 415mm djupt där uppeoch 650mm djupt där nere, det gick åt 10 balar isolering bara här. (2015-06-20 12:37:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

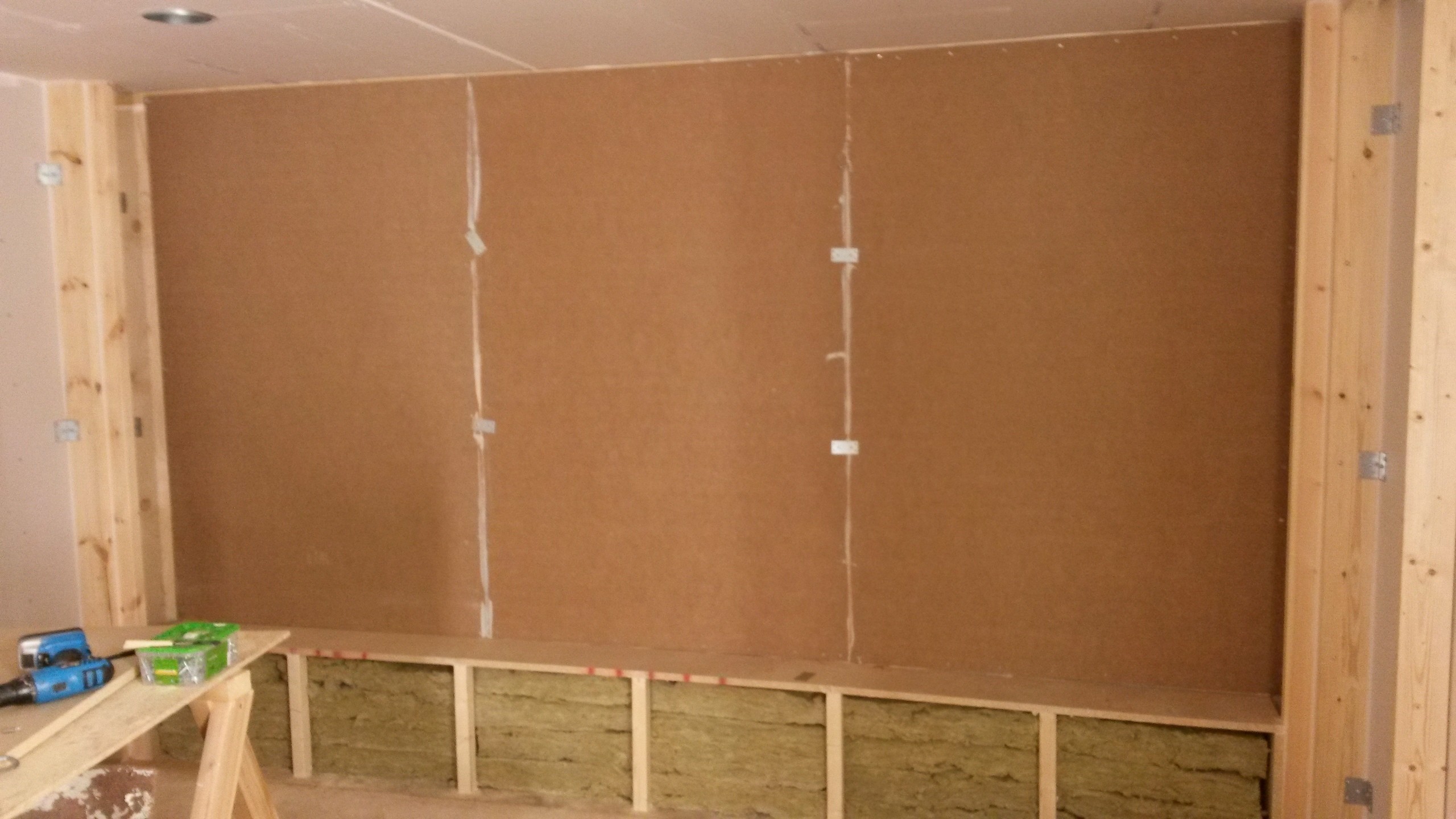

12mm MDF skivor
drog ditt skivorna till membran absorbent panelen, blev bra, använde PL200 lim överallt och långa gips skruv. (2015-06-20 12:42:26)Bilden är högupplöst. Klicka i bilden för att zooma.
drog ditt skivorna till membran absorbent panelen, blev bra, använde PL200 lim överallt och långa gips skruv. (2015-06-20 12:42:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

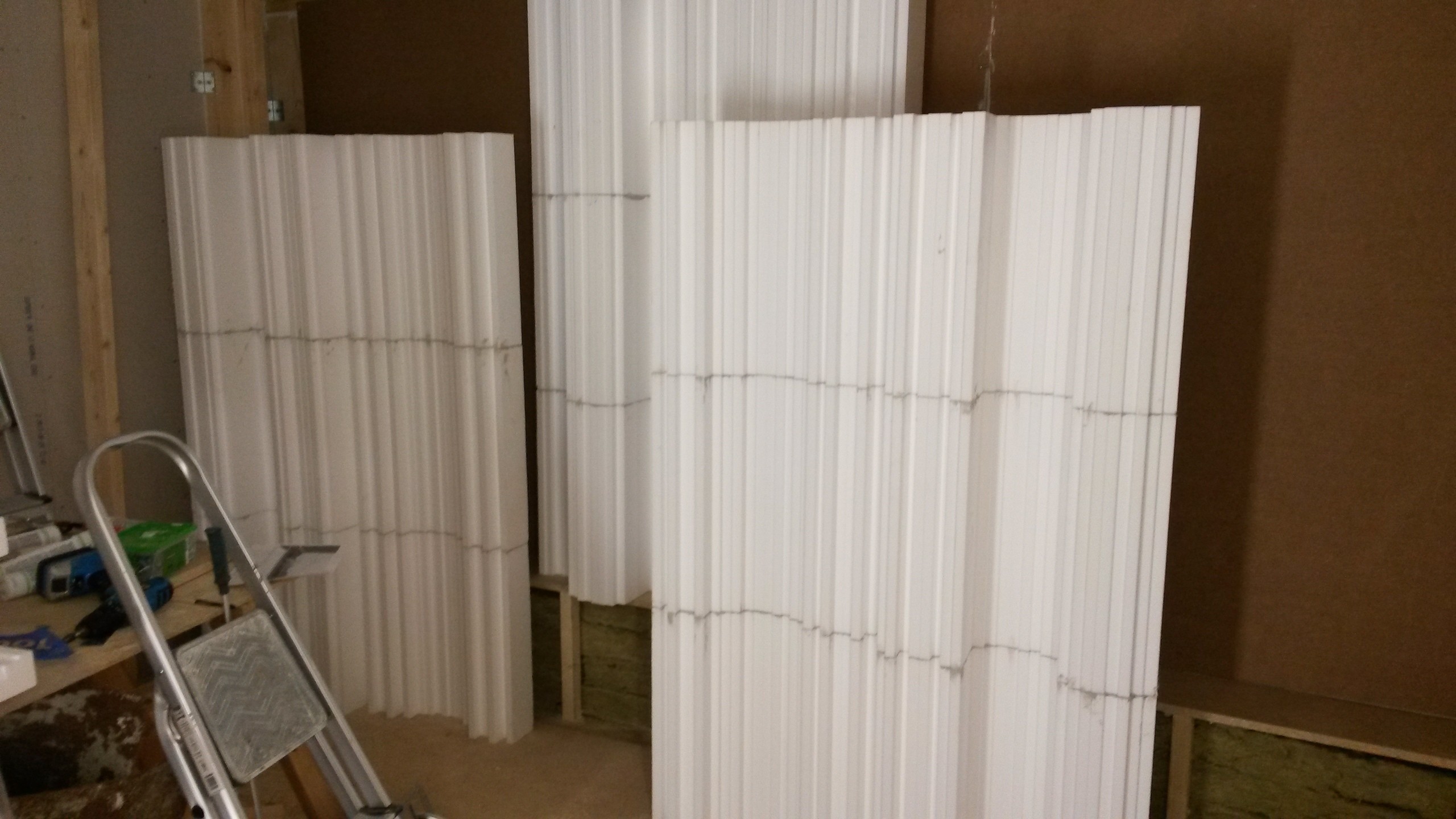

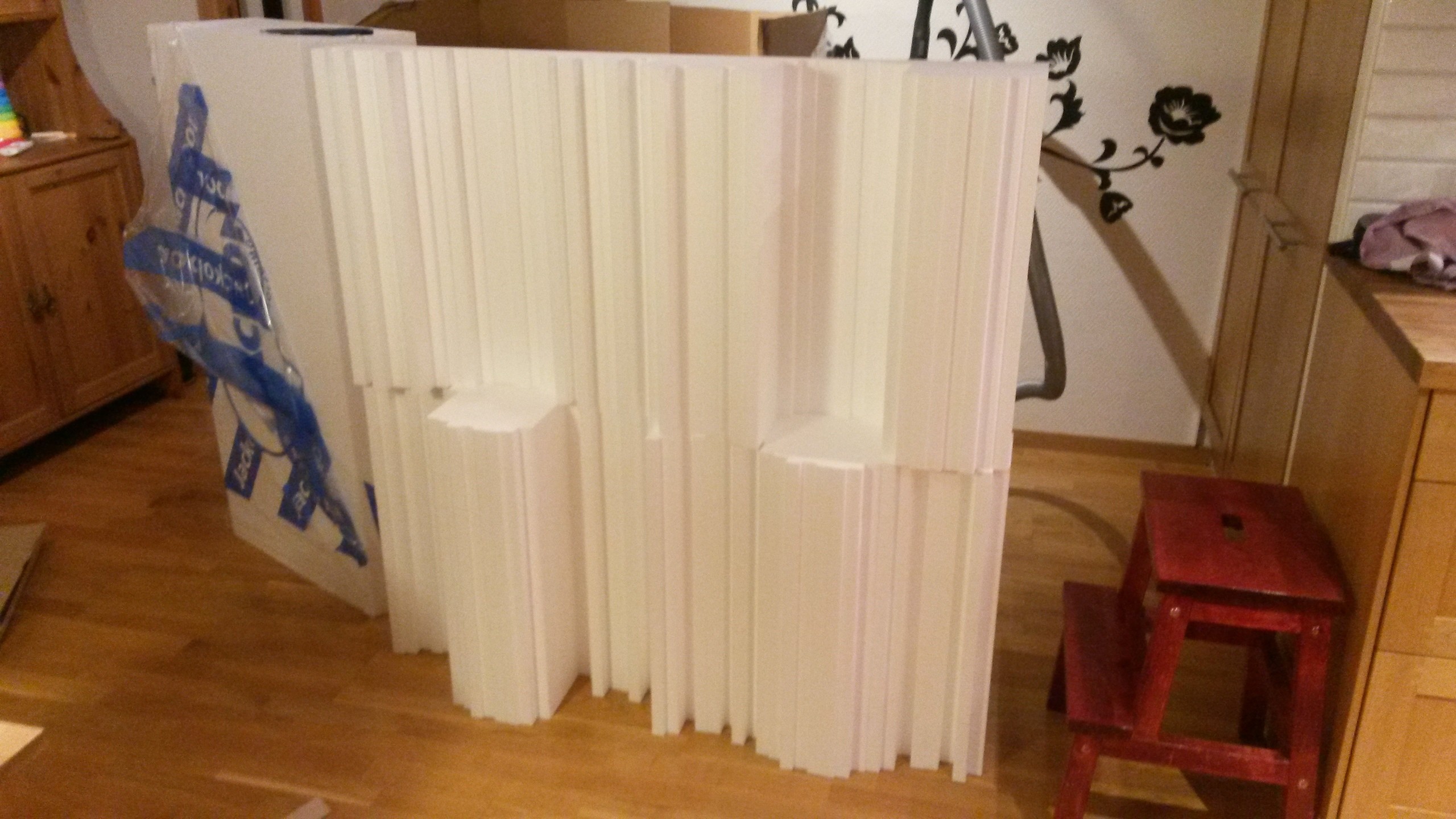

Diffusor paneler!
Nu har det kommit grejor, det är 12st optiffuser från jens på resonator, dock så kommer det bara gå åt 9st så får se vad jag gör med de 3 extra.
Dom ska täcka nästan hela den bakre väggen, och kommer sitta på en panel absorbent. (2015-01-26 17:08:33)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu har det kommit grejor, det är 12st optiffuser från jens på resonator, dock så kommer det bara gå åt 9st så får se vad jag gör med de 3 extra.
Dom ska täcka nästan hela den bakre väggen, och kommer sitta på en panel absorbent. (2015-01-26 17:08:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

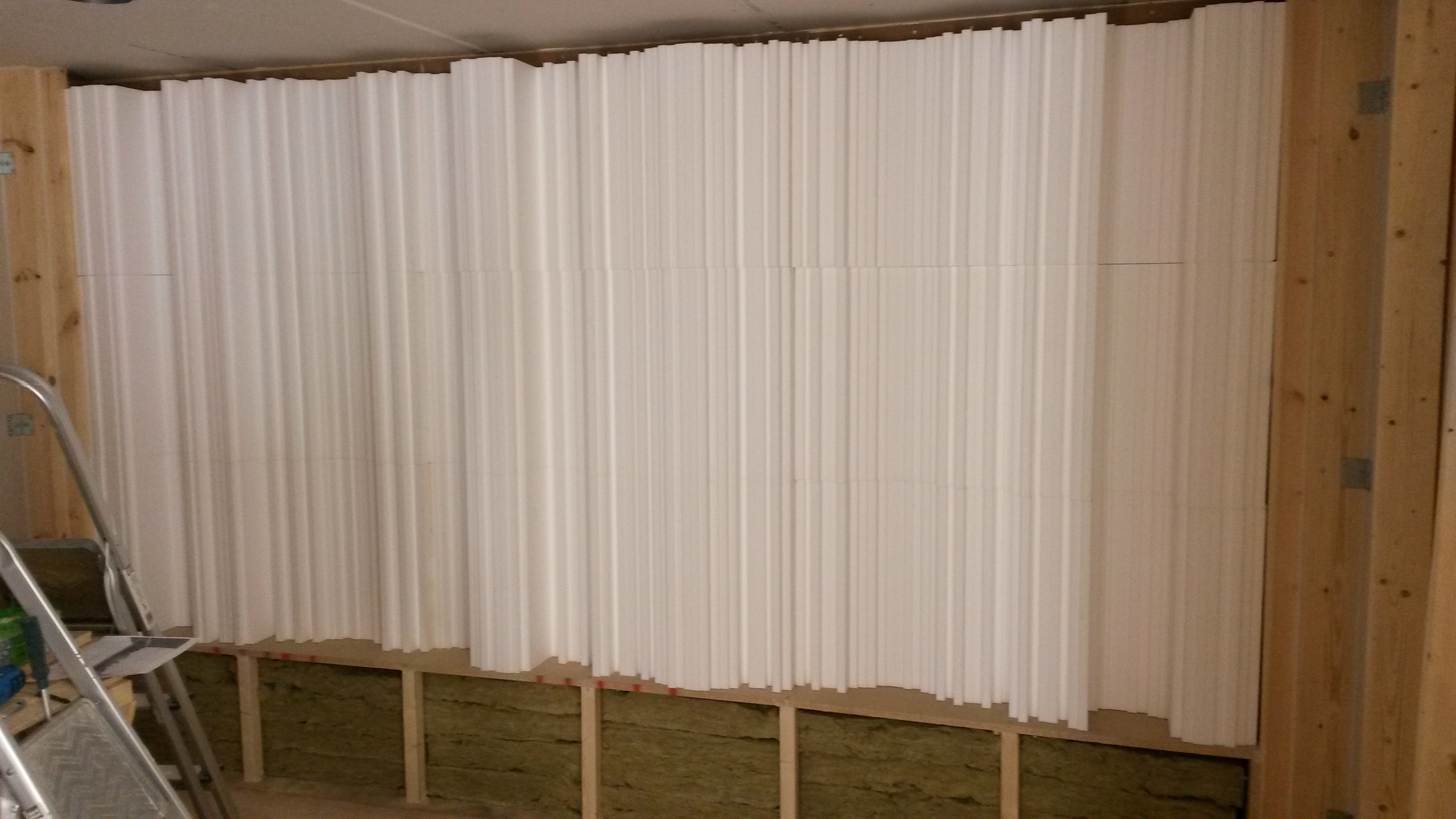

Test diffusor paneler
dom passade med mm marginaler, bara limma dom 3 & 3 och börja måla de första lagerna färg. (2015-06-20 15:09:48)Bilden är högupplöst. Klicka i bilden för att zooma.
dom passade med mm marginaler, bara limma dom 3 & 3 och börja måla de första lagerna färg. (2015-06-20 15:09:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Limning paneler
Använde PL200 lim även här, här får det inte snålas då det kan gnissla om dom annars, nästan en hel tub per skarv gick det åt. (2015-06-20 15:15:58)Bilden är högupplöst. Klicka i bilden för att zooma.
Använde PL200 lim även här, här får det inte snålas då det kan gnissla om dom annars, nästan en hel tub per skarv gick det åt. (2015-06-20 15:15:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

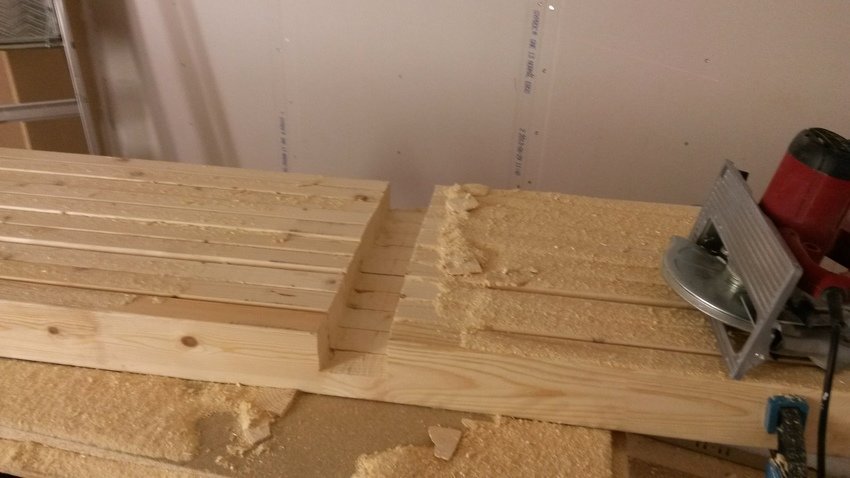

Spår i väggreglar

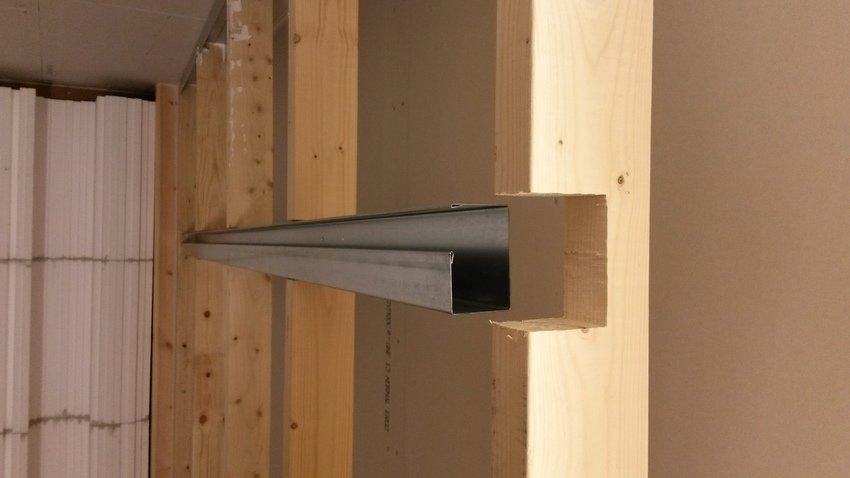

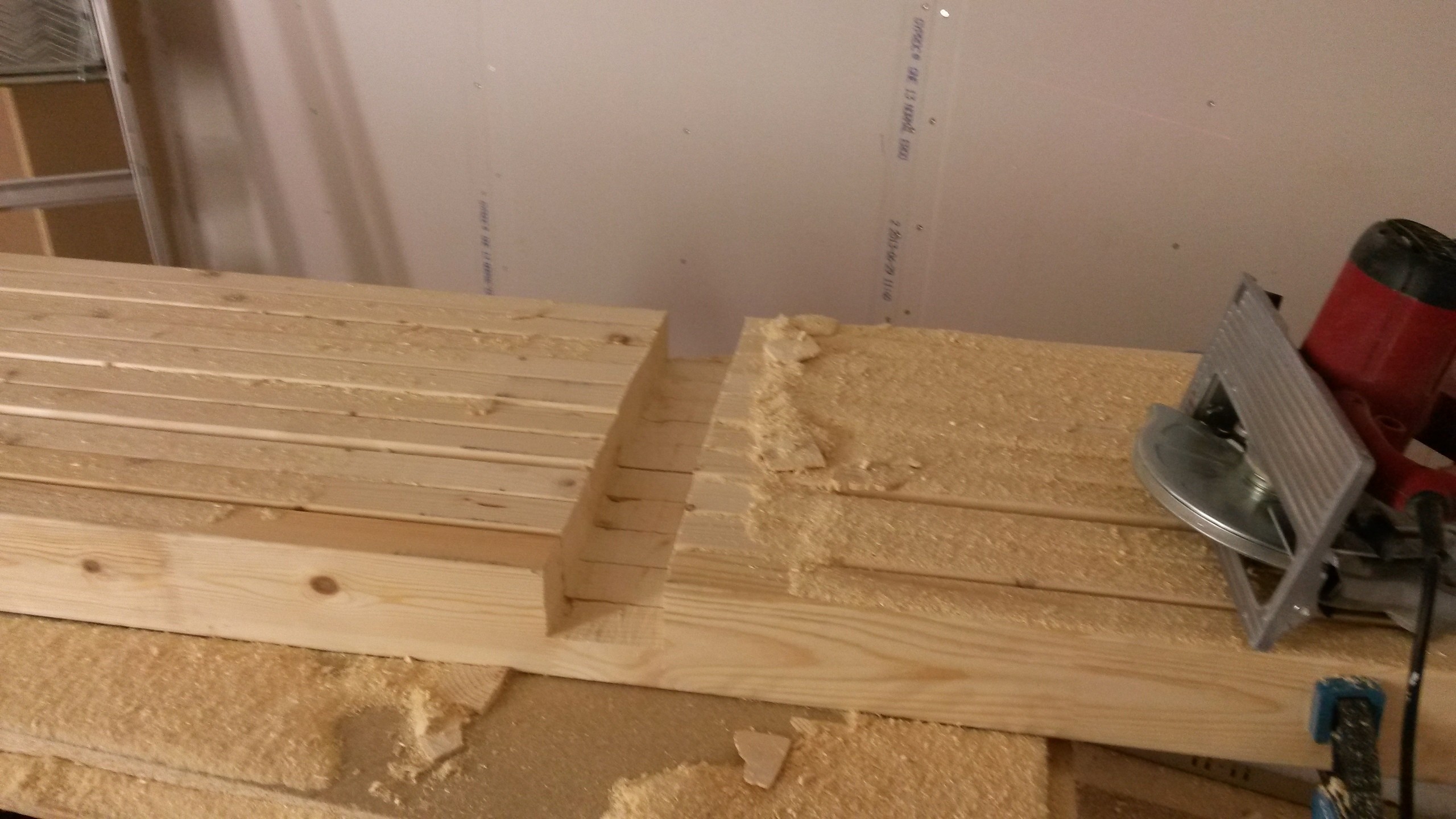

gjorde 50x80mm spår i reglarna för att dra kabelkanaler, vart väldigt mycket spån då jag körde med cirkel sågen flera gånger tills allt var borta. (2015-07-08 17:36:27)Bilden är högupplöst. Klicka i bilden för att zooma.
gjorde 50x80mm spår i reglarna för att dra kabelkanaler, vart väldigt mycket spån då jag körde med cirkel sågen flera gånger tills allt var borta. (2015-07-08 17:36:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

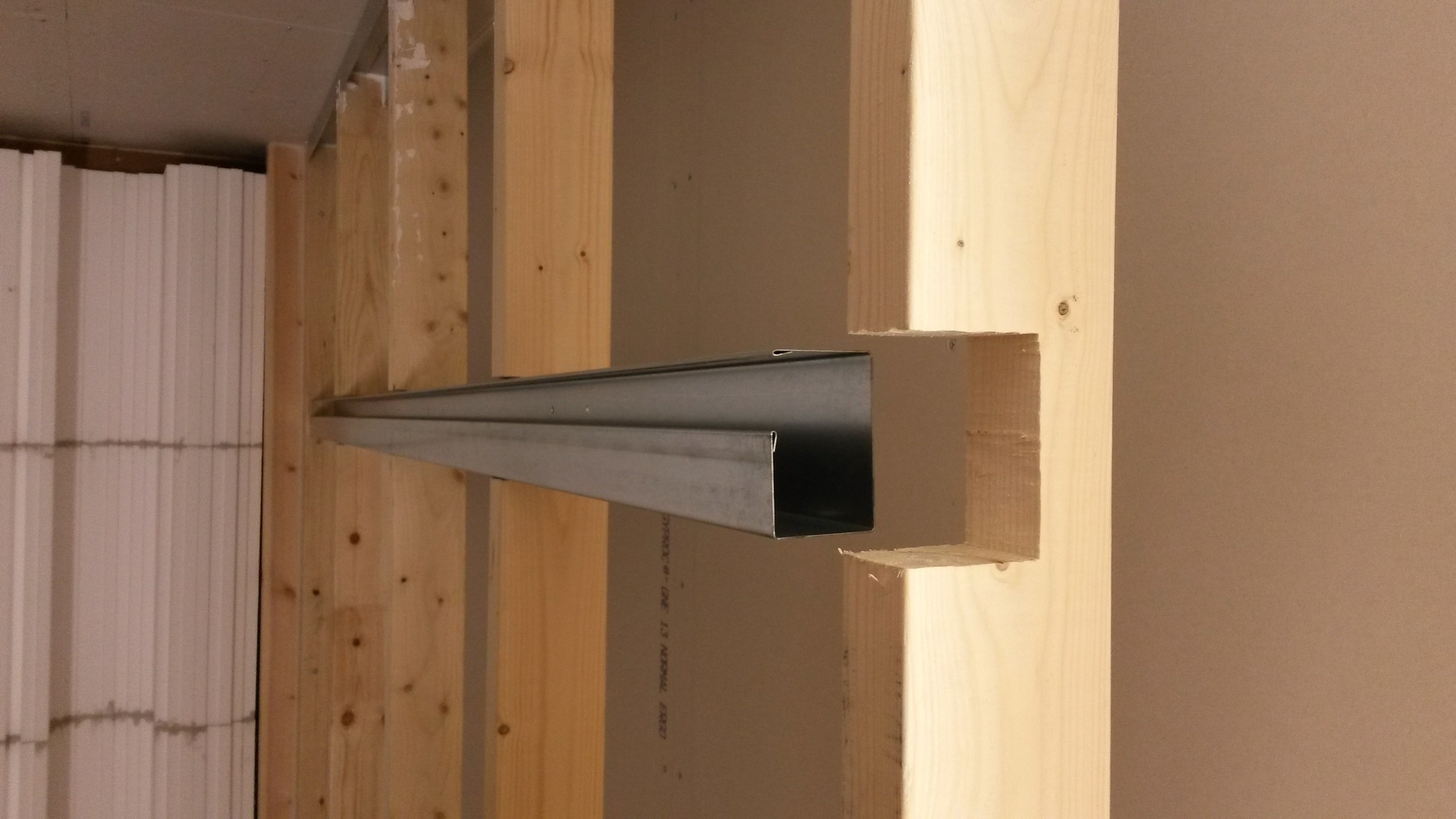

DIY kabelkanal
Så ser kabel kanalen ut, kommer sitta precis bakom en 120mm trä panel så den måste man skruva bort för att kunna dra nya kablar. (2015-07-08 17:38:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Så ser kabel kanalen ut, kommer sitta precis bakom en 120mm trä panel så den måste man skruva bort för att kunna dra nya kablar. (2015-07-08 17:38:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

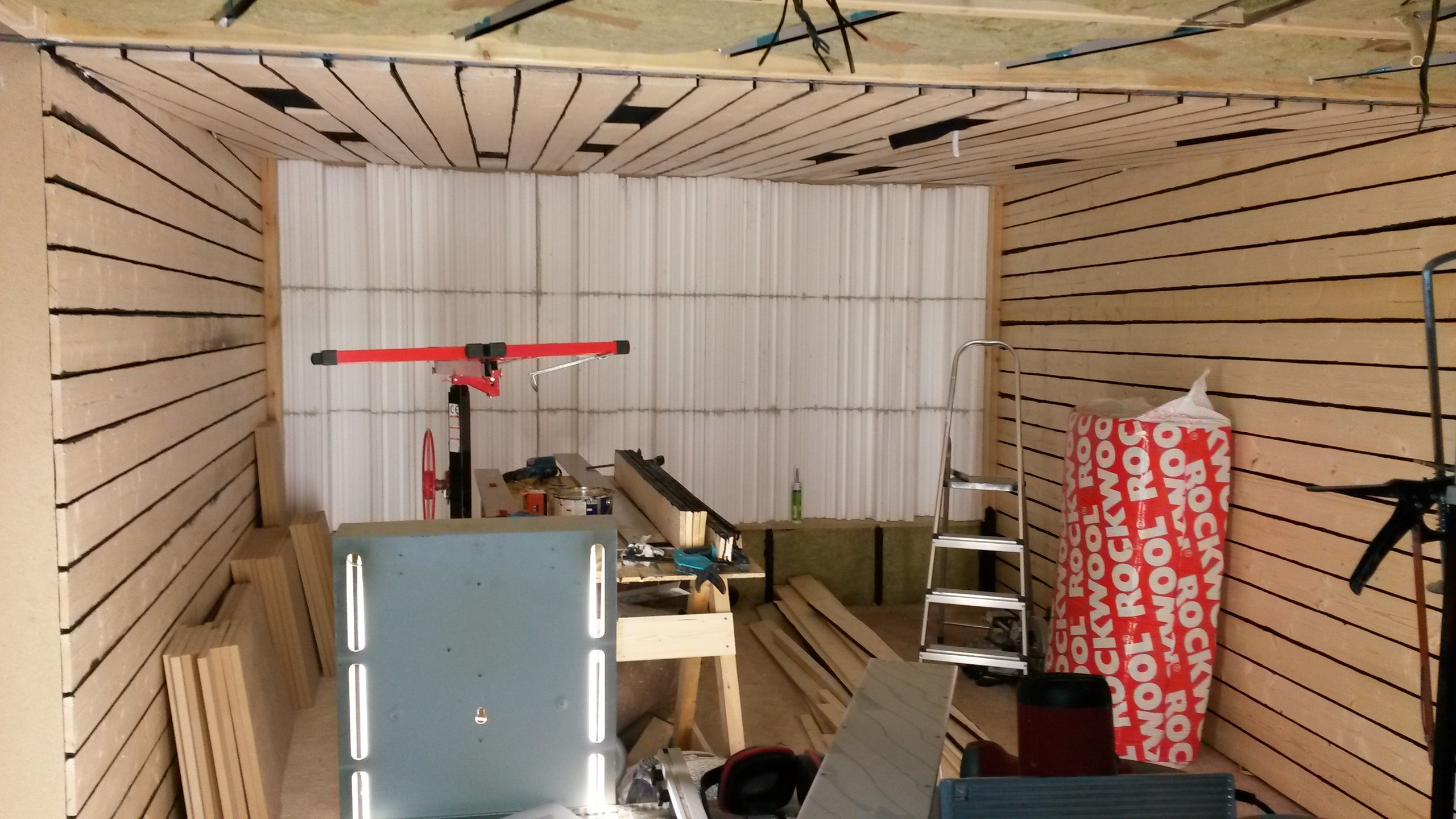

Alla reglar uppe
Nu sitter alla reglar till den bakre sidoväggarna uppe, både med skruv och lim, och sen provade jag kabelkanalen också. (2015-07-08 17:39:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu sitter alla reglar till den bakre sidoväggarna uppe, både med skruv och lim, och sen provade jag kabelkanalen också. (2015-07-08 17:39:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Limmat lite! :-)

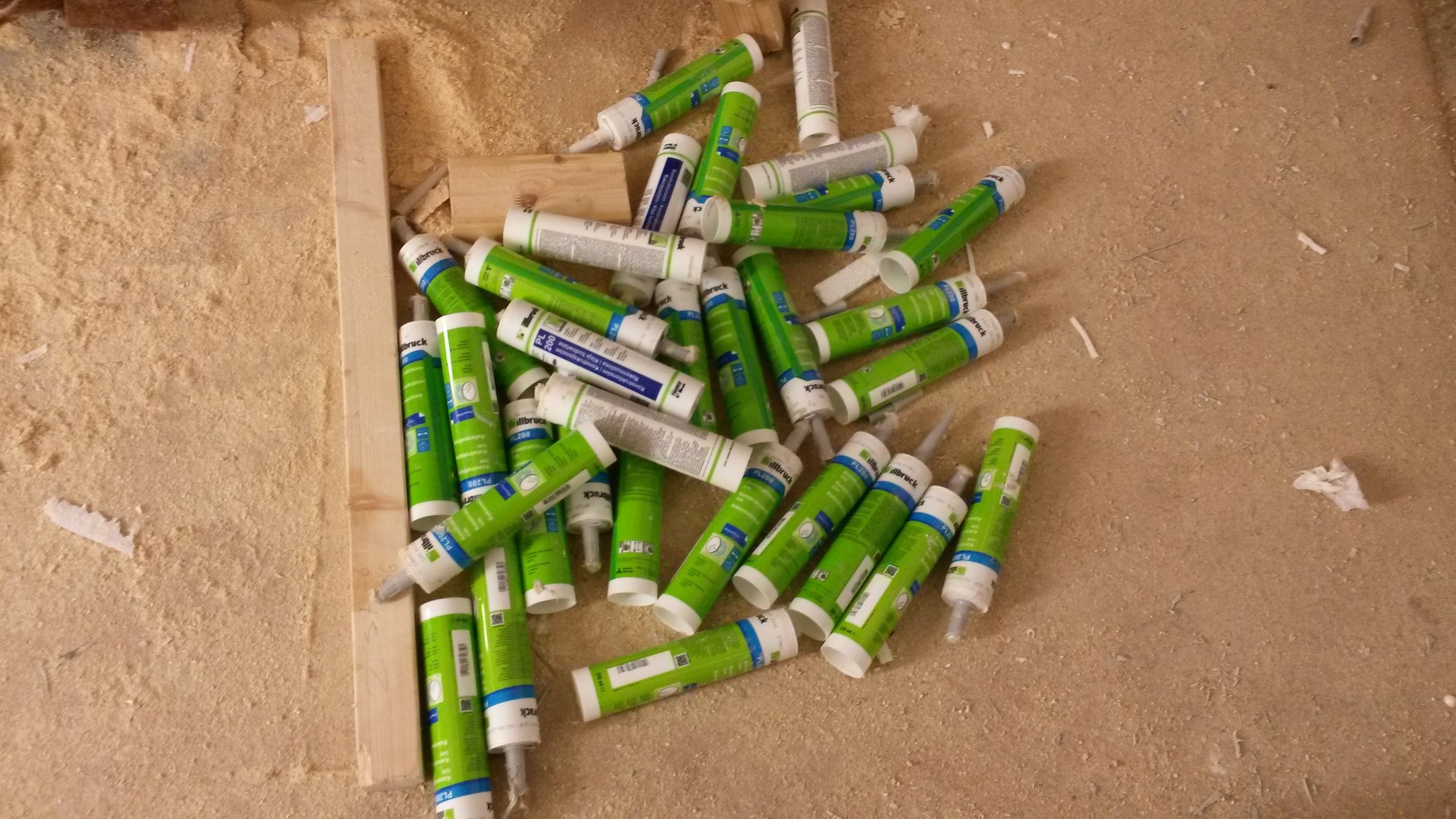

Det gick åt lite lim till diffusor panelerna, ca 35st tuber för att limma fast alla paneler på membranet, vilket gjorde att limmet kosta lika som panelerna gjorde... humm (2015-07-10 16:03:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Det gick åt lite lim till diffusor panelerna, ca 35st tuber för att limma fast alla paneler på membranet, vilket gjorde att limmet kosta lika som panelerna gjorde... humm (2015-07-10 16:03:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
paneler limmade & tak påbörjat
Nu är alla paneler limmade och bara temporärt fast skruvade med diverse vinklar och plåtar för att det verkligen ska ligga emot, sen är det bara den övre MDF skivan kvar för att det ska ramas in snyggt kvar sen lite fog runt om.
Sen är det bara börja måla, har köpt 10 liter svart färg, får se om det räcker!
Jag började även med grundstommen till taket, tyvärr är ju det snett ca 5 grader både i taket och väggen så jag måste hitta på någon vinkel som är special anpassad ditt. (2015-07-10 16:05:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är alla paneler limmade och bara temporärt fast skruvade med diverse vinklar och plåtar för att det verkligen ska ligga emot, sen är det bara den övre MDF skivan kvar för att det ska ramas in snyggt kvar sen lite fog runt om.
Sen är det bara börja måla, har köpt 10 liter svart färg, får se om det räcker!
Jag började även med grundstommen till taket, tyvärr är ju det snett ca 5 grader både i taket och väggen så jag måste hitta på någon vinkel som är special anpassad ditt. (2015-07-10 16:05:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
förstärknings stag och kablar.
Vart lite förstärkning av alla reglar, lim emellan varenda del. sen vart det kablar till belysning och atmos tak högtalarna. (2015-07-15 15:32:18)Bilden är högupplöst. Klicka i bilden för att zooma.
Vart lite förstärkning av alla reglar, lim emellan varenda del. sen vart det kablar till belysning och atmos tak högtalarna. (2015-07-15 15:32:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

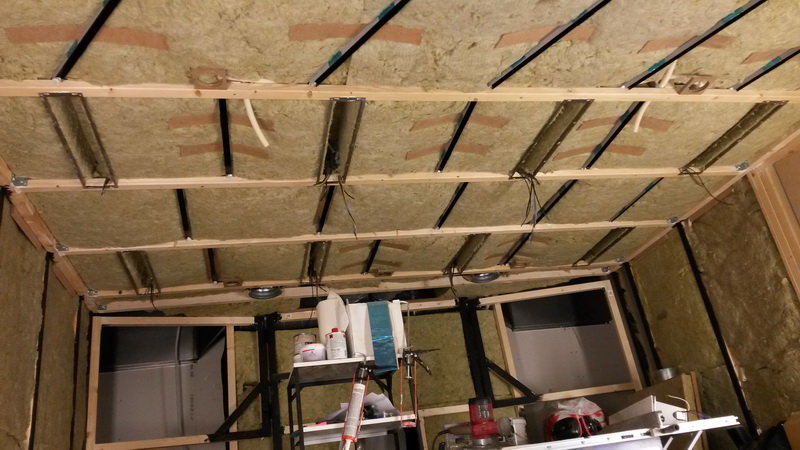

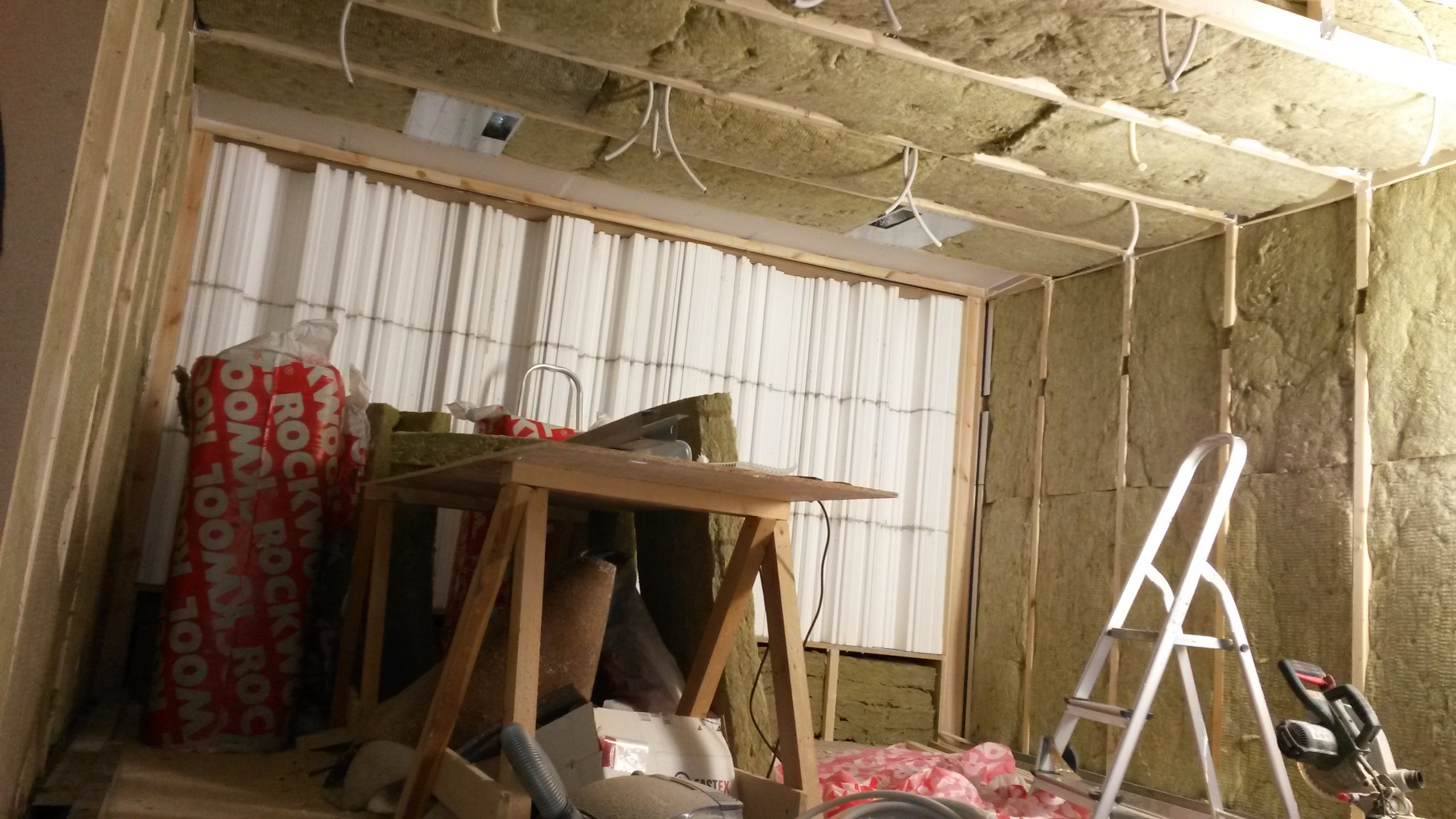

Isolering & ventilation

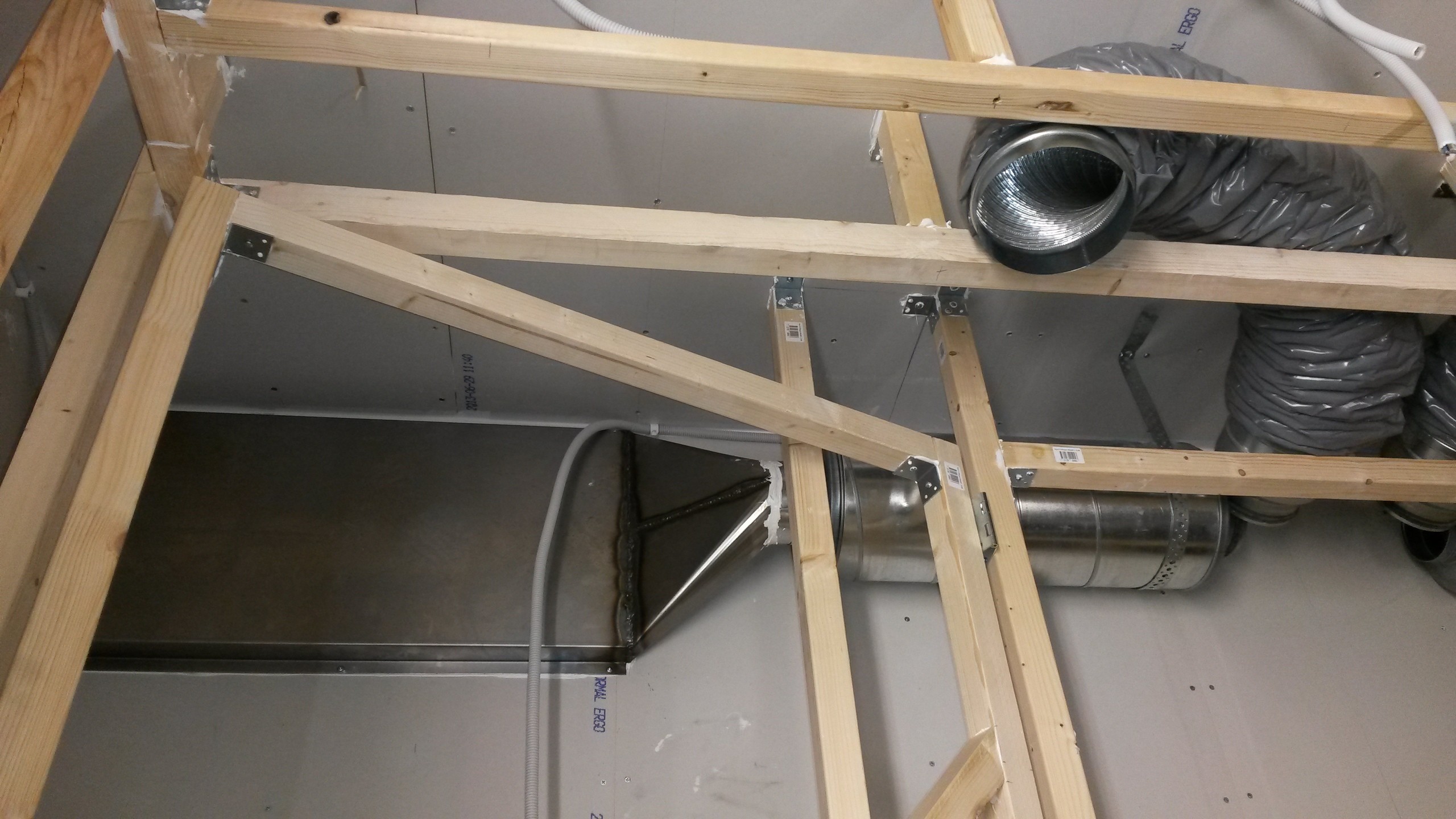

Har ordnat ventilations don mellan tak och inner tak &

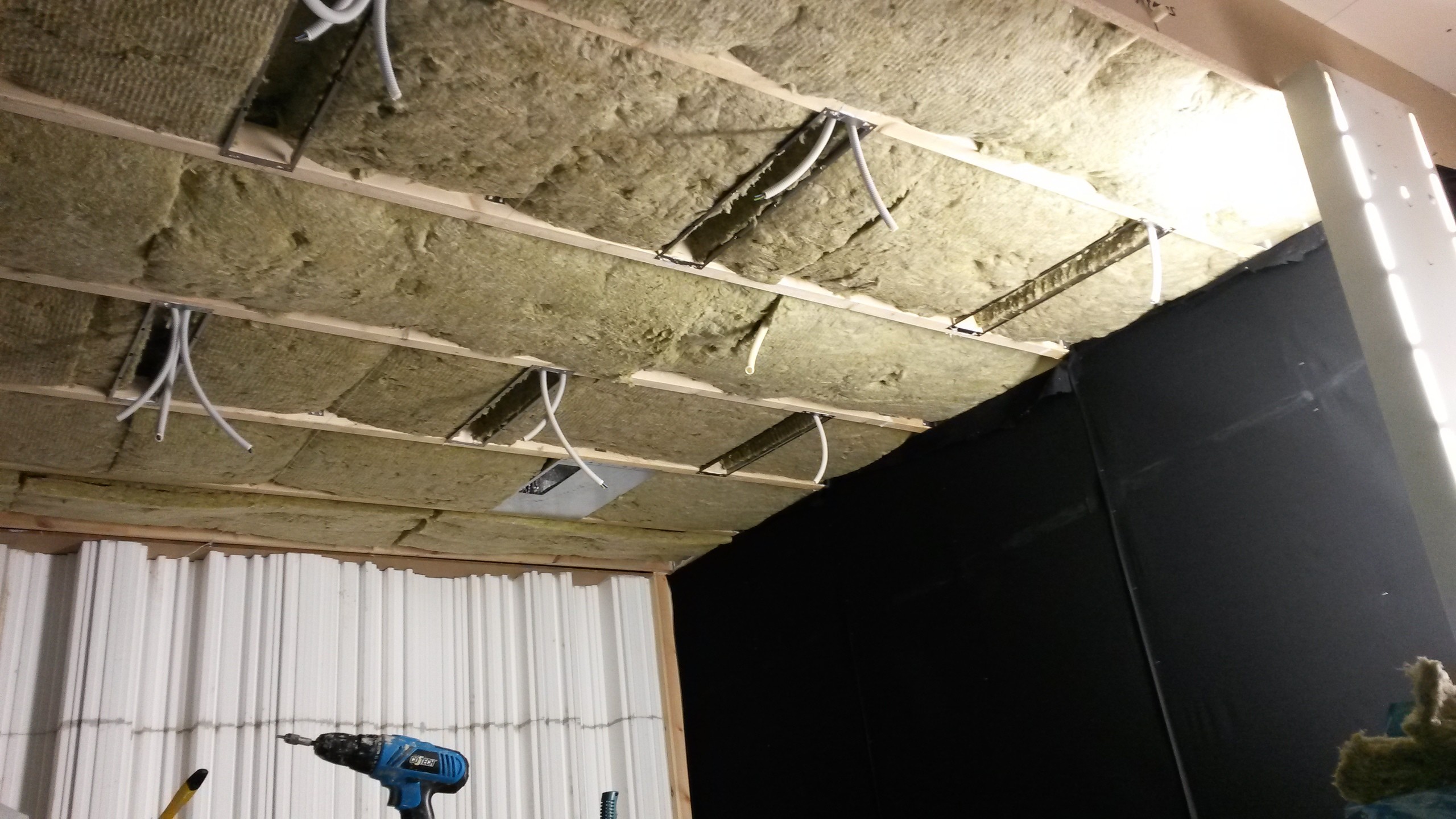

idag vart det att isolera lite, 8 balar isolering på väggarna och ca 6 st i taket, kliar lite nu. (2015-07-27 19:12:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Har ordnat ventilations don mellan tak och inner tak &
idag vart det att isolera lite, 8 balar isolering på väggarna och ca 6 st i taket, kliar lite nu. (2015-07-27 19:12:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
DIY Lampor
idag började jag med de 16 st lamporna som ska vara infällda spaltpanel taket, gjorde även fäst ramar till dom som ska användas för att tyget runt lampan ska ligga fast klämt. (2015-07-28 19:01:53)Bilden är högupplöst. Klicka i bilden för att zooma.
idag började jag med de 16 st lamporna som ska vara infällda spaltpanel taket, gjorde även fäst ramar till dom som ska användas för att tyget runt lampan ska ligga fast klämt. (2015-07-28 19:01:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
inklädnad på gång!
Satte ditt alla rammar till lamporna och skärde ur för isoleringen, och har börjat klä med svart tyg, snart är det bara att börja klä med träpanel. (2015-07-30 19:53:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Satte ditt alla rammar till lamporna och skärde ur för isoleringen, och har börjat klä med svart tyg, snart är det bara att börja klä med träpanel. (2015-07-30 19:53:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

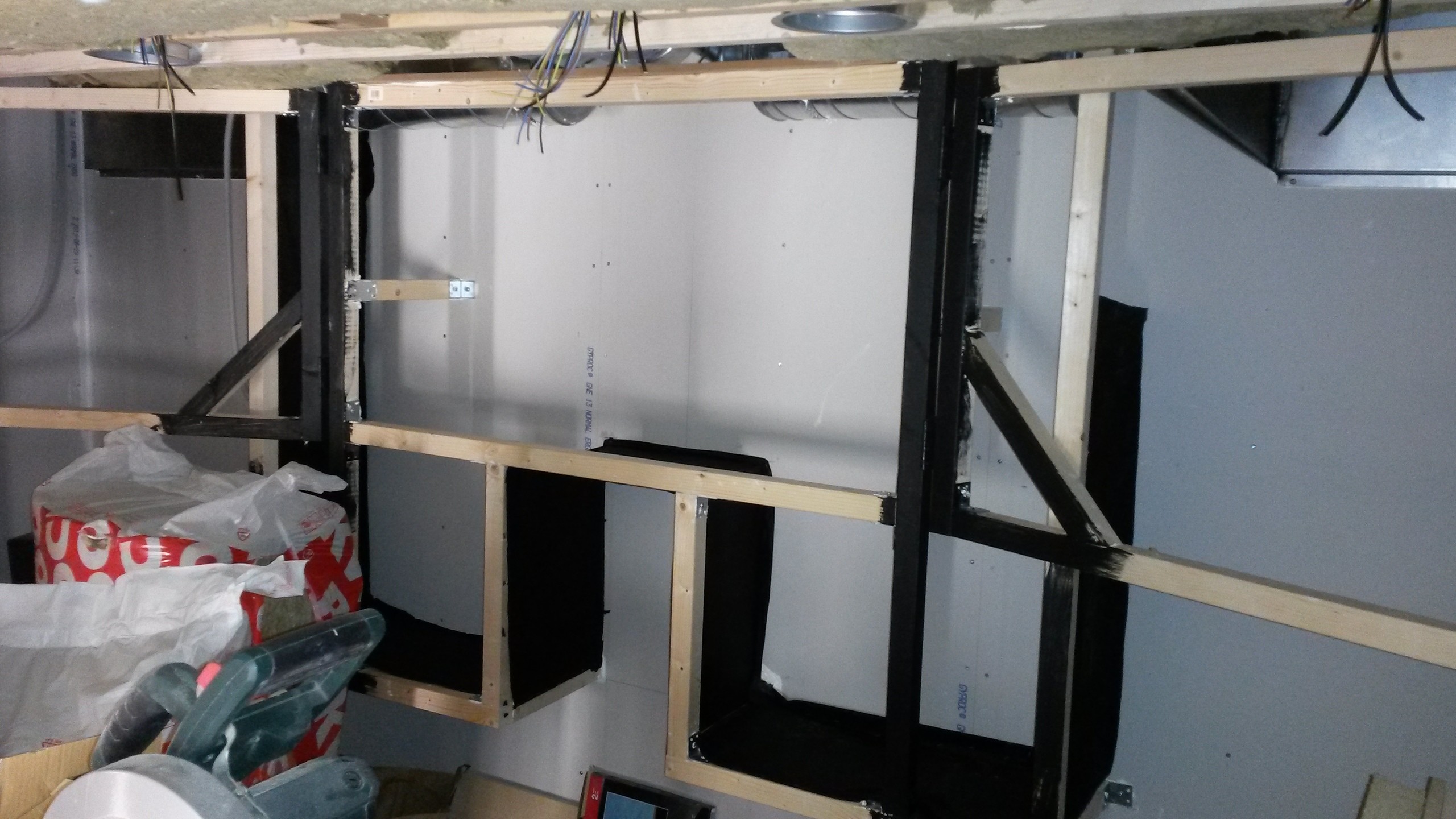

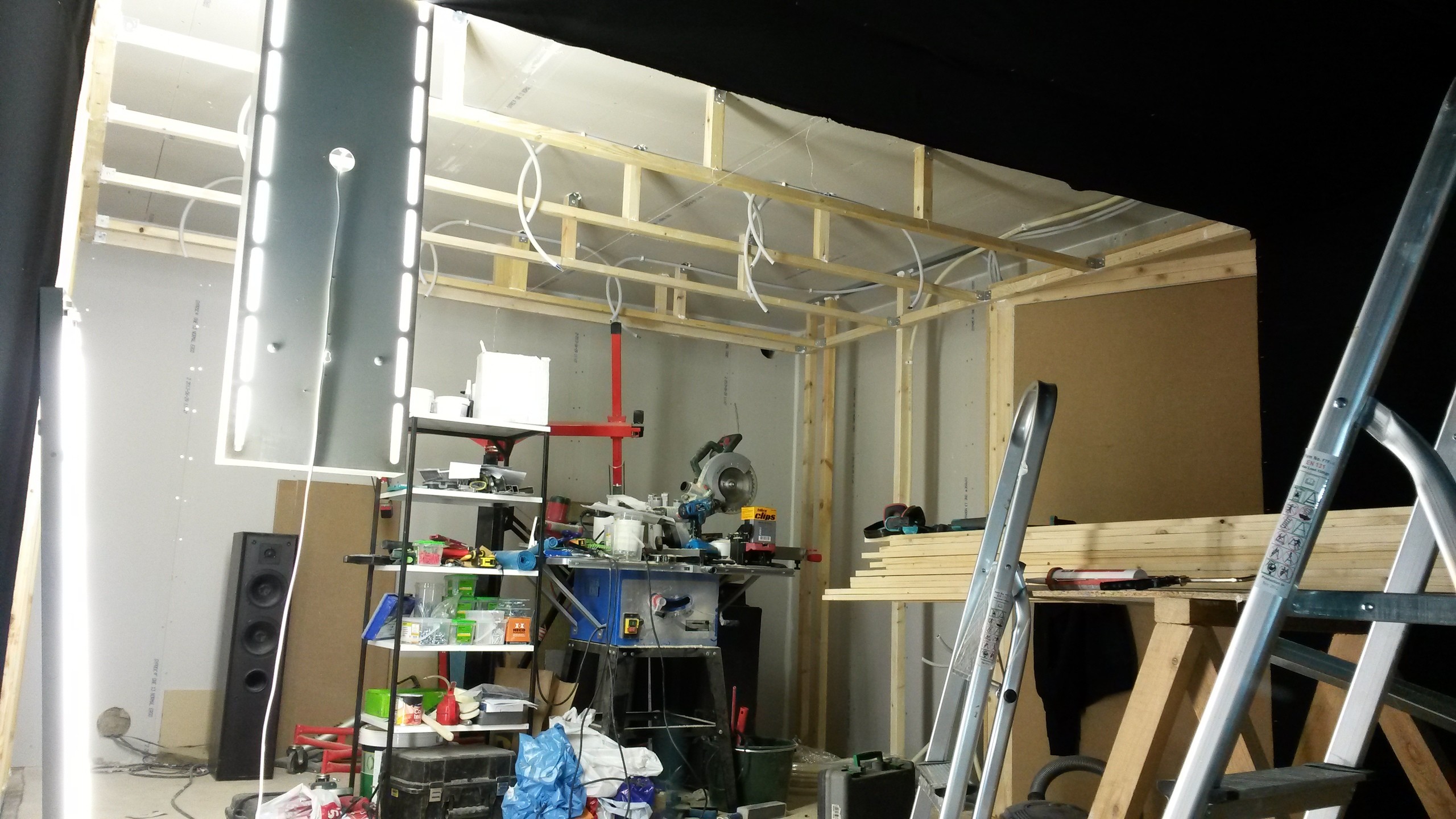

Främre delen på gång.
idag blev jag klar med ramverket till främre sidor och tak som kommer fyllas med isolering och kläs med tyg, drog öven lite el till lampor och lite flex slang till högtalare. (2015-08-01 18:14:44)Bilden är högupplöst. Klicka i bilden för att zooma.
idag blev jag klar med ramverket till främre sidor och tak som kommer fyllas med isolering och kläs med tyg, drog öven lite el till lampor och lite flex slang till högtalare. (2015-08-01 18:14:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

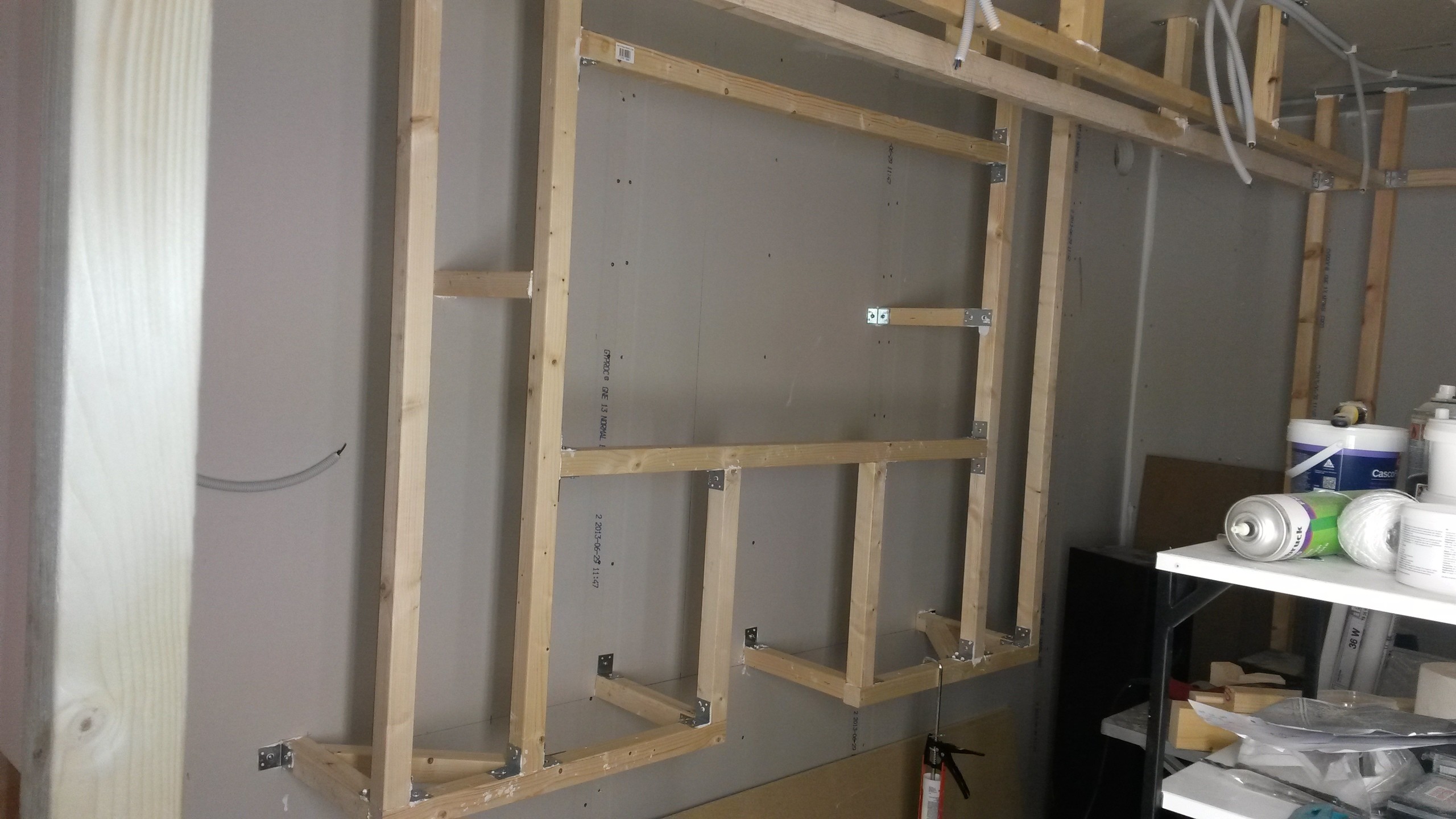

Främre delen tar form.
här är mitten av den främre konstruktionen, ska fyllas med ull och kläs med svart tyg och spalt panel som agerar bredbandig absorbent. (2015-08-03 21:16:02)Bilden är högupplöst. Klicka i bilden för att zooma.
här är mitten av den främre konstruktionen, ska fyllas med ull och kläs med svart tyg och spalt panel som agerar bredbandig absorbent. (2015-08-03 21:16:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

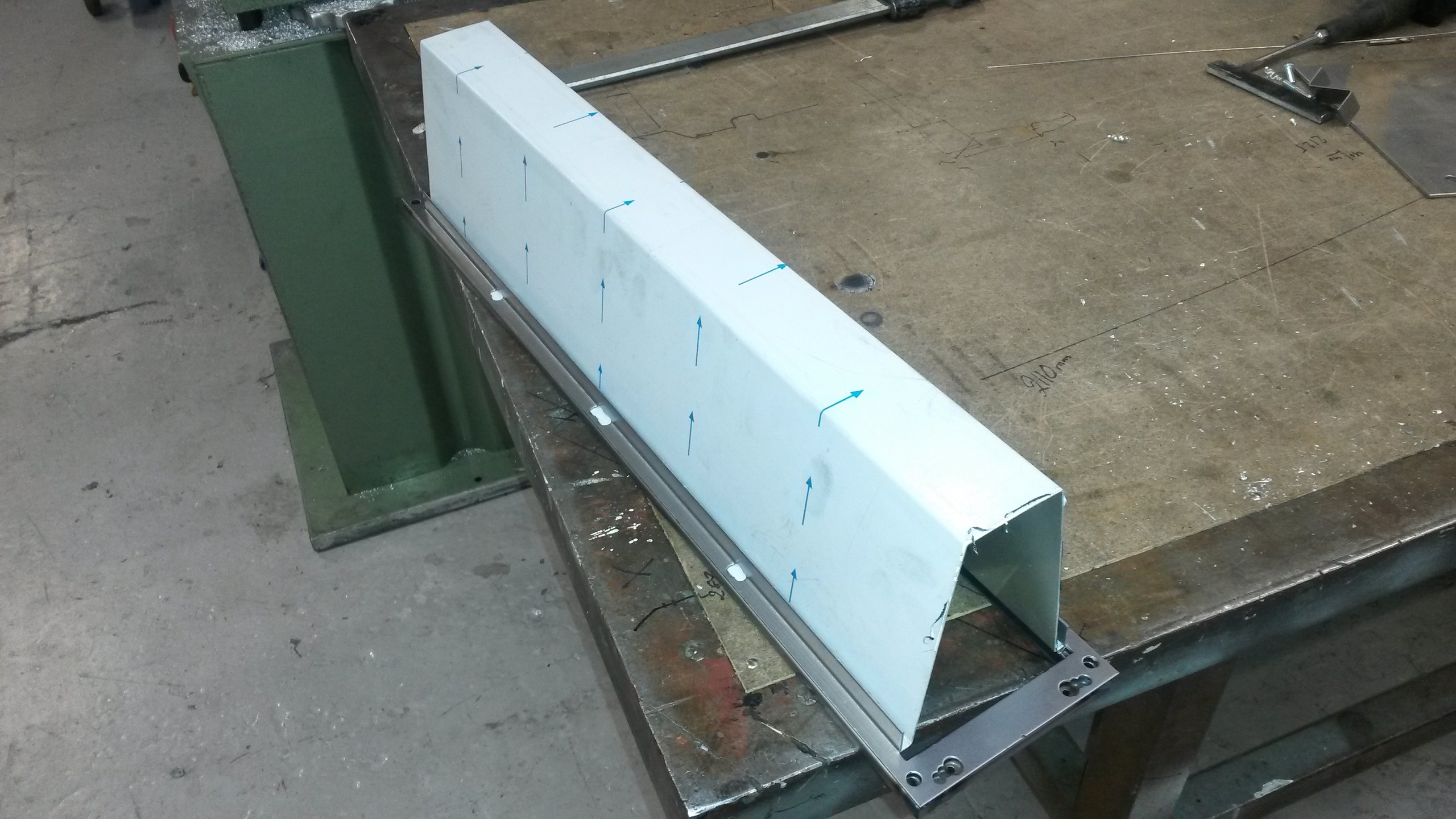

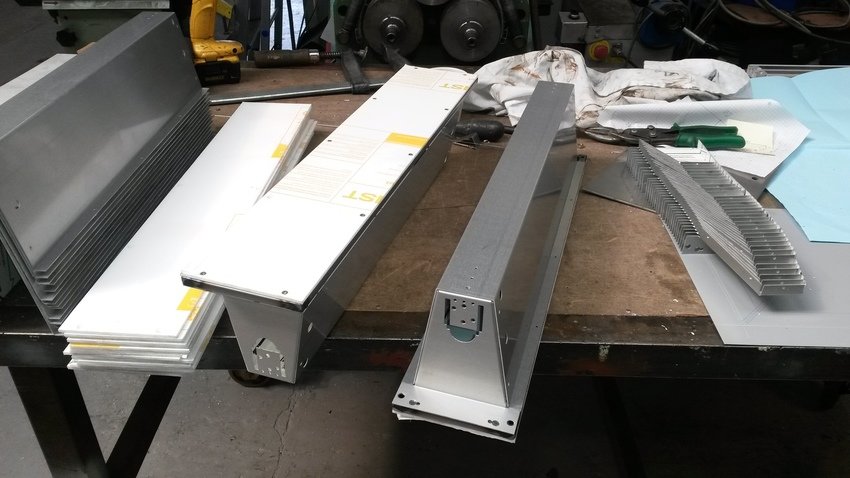

Lamp chassie till taket!

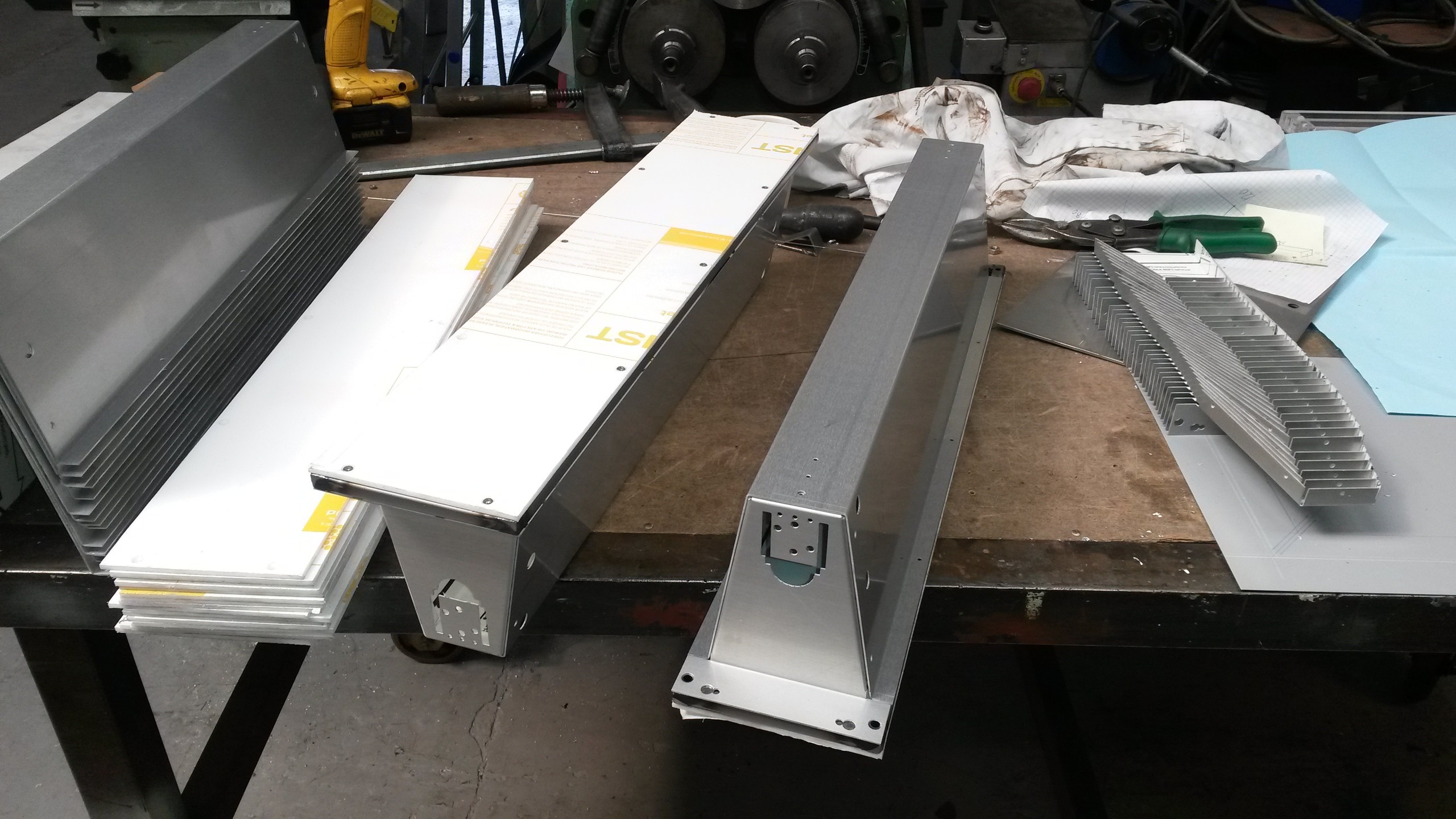

idag började jag få ihop lite av de lamp husen jag ska ha i taket, dom är 120x600mm och 16mm djupa vilket gör att jag kommer kunna fälla in dom integrerat med spalt panelerna i taket som har samma bred, vilket gör att dom inte kommer påverka egenskaperna i spalt panelen. Det kommer sitta 0.5 meter RGB LED list i varje(14.4 watt/Meter) och en LED spot på 7 watt så totalt blir det ca 14 watt per lampa och det kommer sitta totalt 16st lamp chassien vilket ger 224 watt totalt + lite extra LED spotar så runt 250watt borde räcka i ett svart rum, hoppas jag. (2015-08-05 16:01:01)Bilden är högupplöst. Klicka i bilden för att zooma.
idag började jag få ihop lite av de lamp husen jag ska ha i taket, dom är 120x600mm och 16mm djupa vilket gör att jag kommer kunna fälla in dom integrerat med spalt panelerna i taket som har samma bred, vilket gör att dom inte kommer påverka egenskaperna i spalt panelen. Det kommer sitta 0.5 meter RGB LED list i varje(14.4 watt/Meter) och en LED spot på 7 watt så totalt blir det ca 14 watt per lampa och det kommer sitta totalt 16st lamp chassien vilket ger 224 watt totalt + lite extra LED spotar så runt 250watt borde räcka i ett svart rum, hoppas jag. (2015-08-05 16:01:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

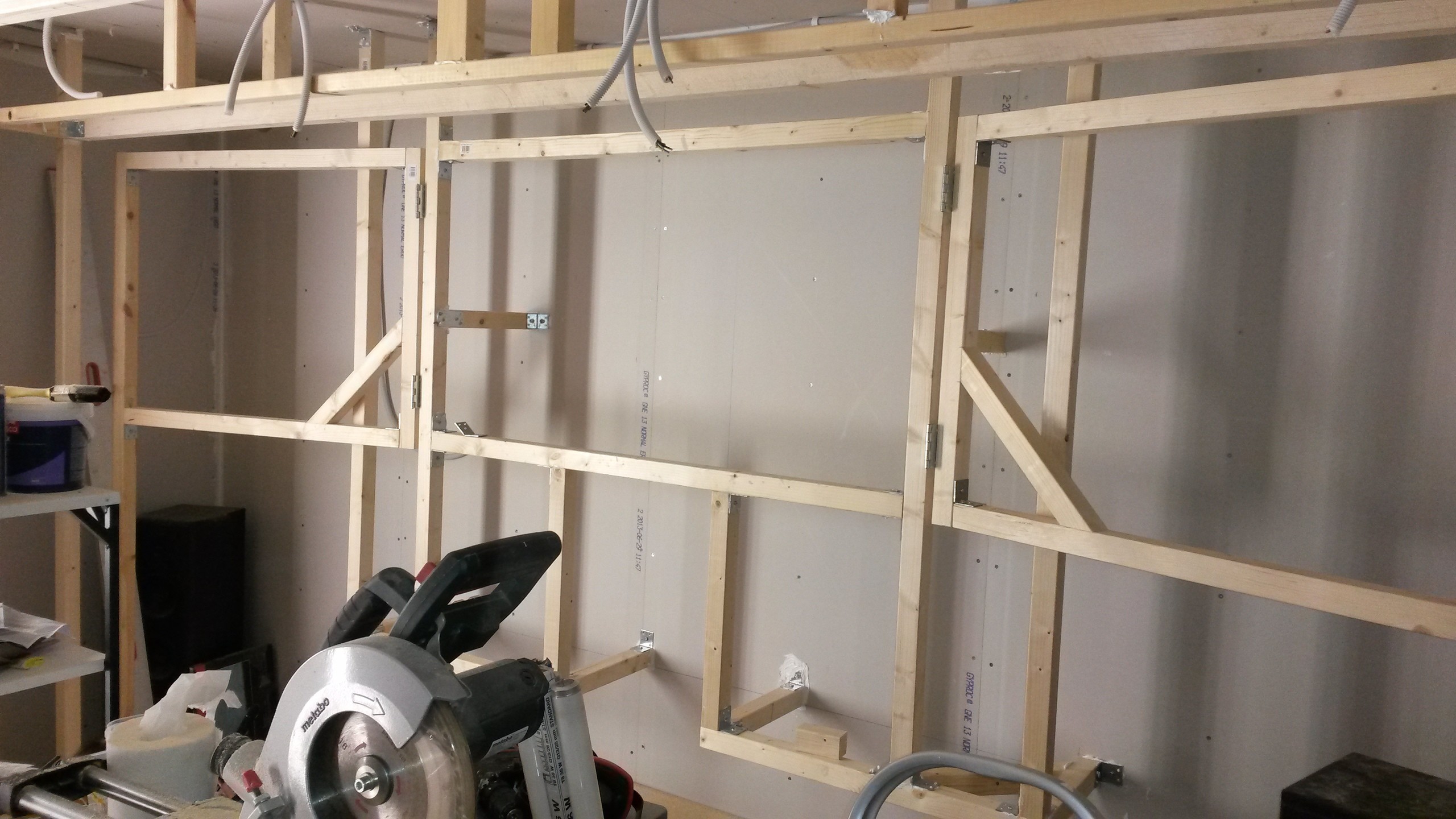

Sidor front vägg
Idag så gjorde jag sidostyckena på fronten, dom sitter med gång järn så det går att öppna och sen för att kunna justera invinklingen på högtalarna(20 grader per sida är planen men går att ändra) (2015-08-05 20:49:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Idag så gjorde jag sidostyckena på fronten, dom sitter med gång järn så det går att öppna och sen för att kunna justera invinklingen på högtalarna(20 grader per sida är planen men går att ändra) (2015-08-05 20:49:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

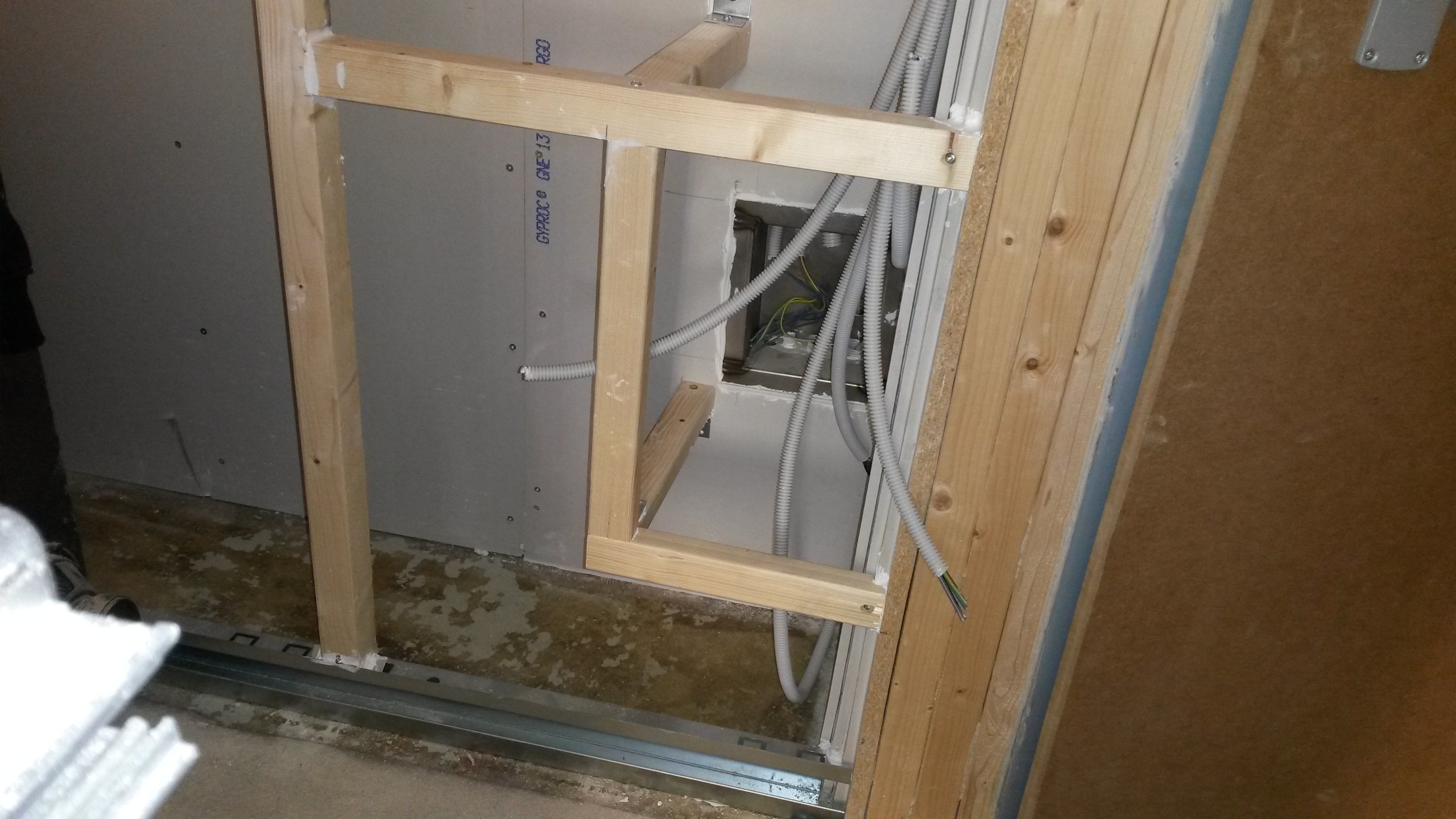

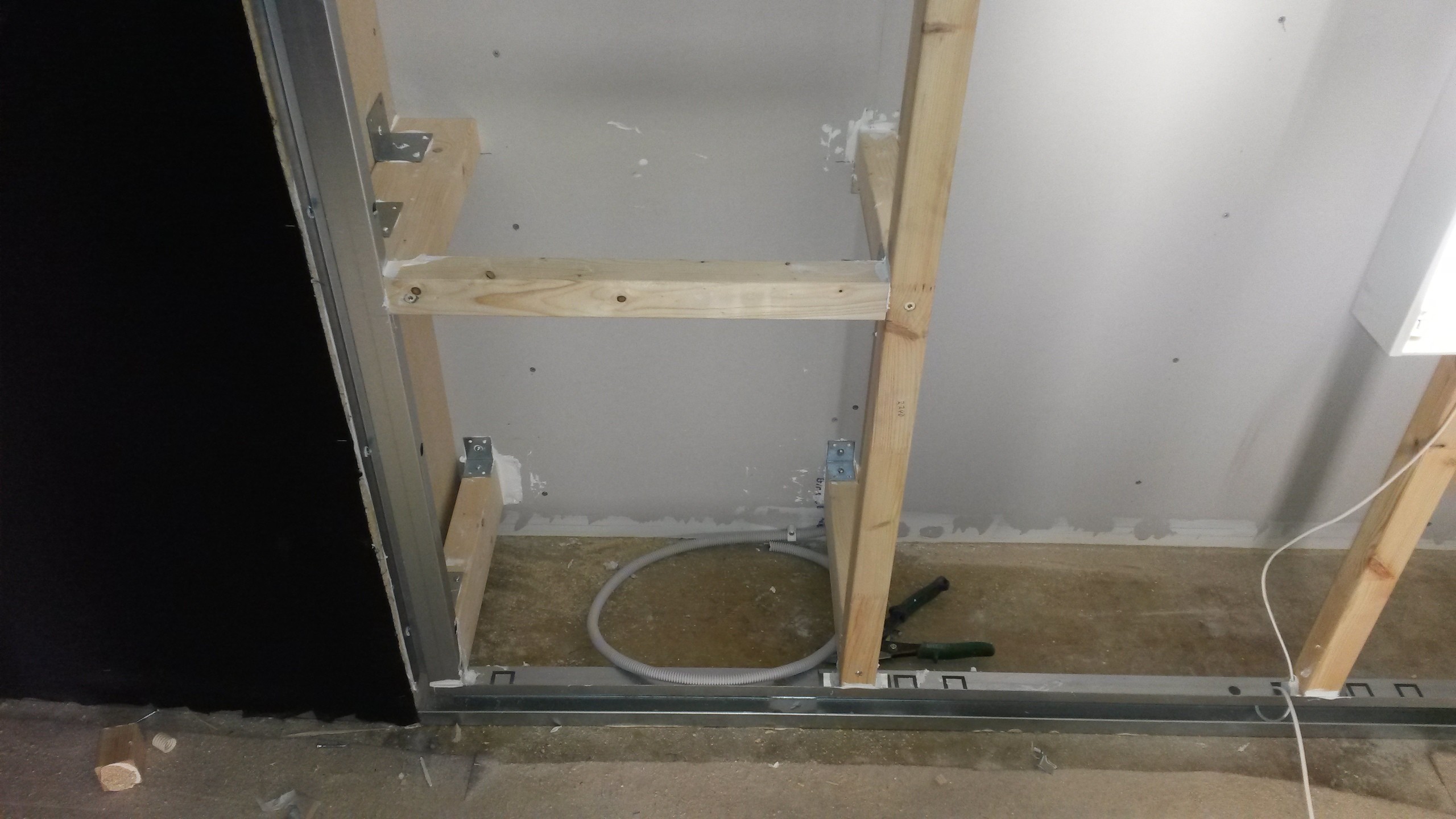

Knytpunkt el och nätverk
här kommer det vp rör ifrån övervåningen och fortsätter vidare till slutstegs vagnen, här kommer öven all styrning till LED belysning och ventilation sitta. (2015-08-08 14:11:55)Bilden är högupplöst. Klicka i bilden för att zooma.
här kommer det vp rör ifrån övervåningen och fortsätter vidare till slutstegs vagnen, här kommer öven all styrning till LED belysning och ventilation sitta. (2015-08-08 14:11:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

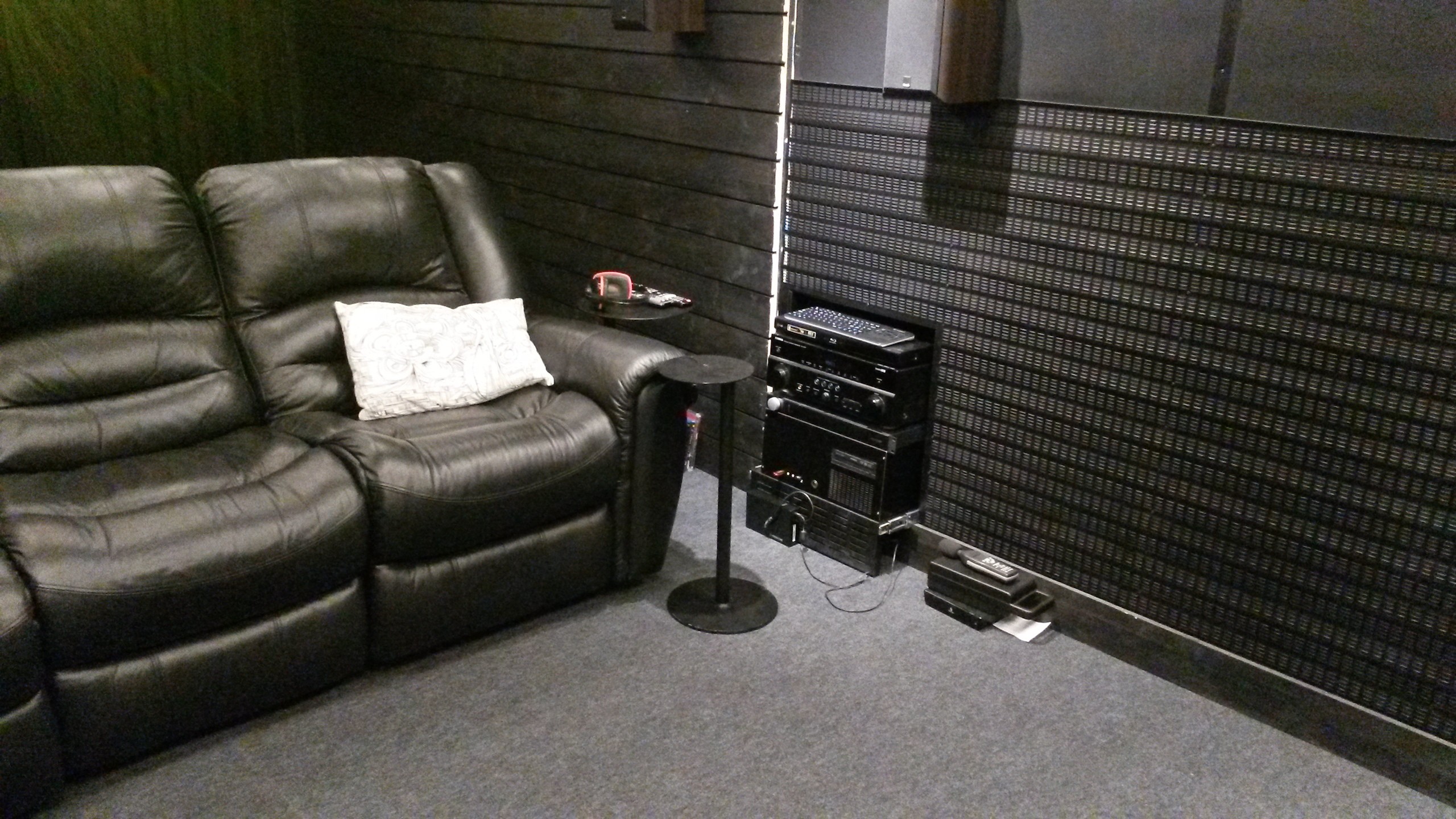

Elektronik hörna

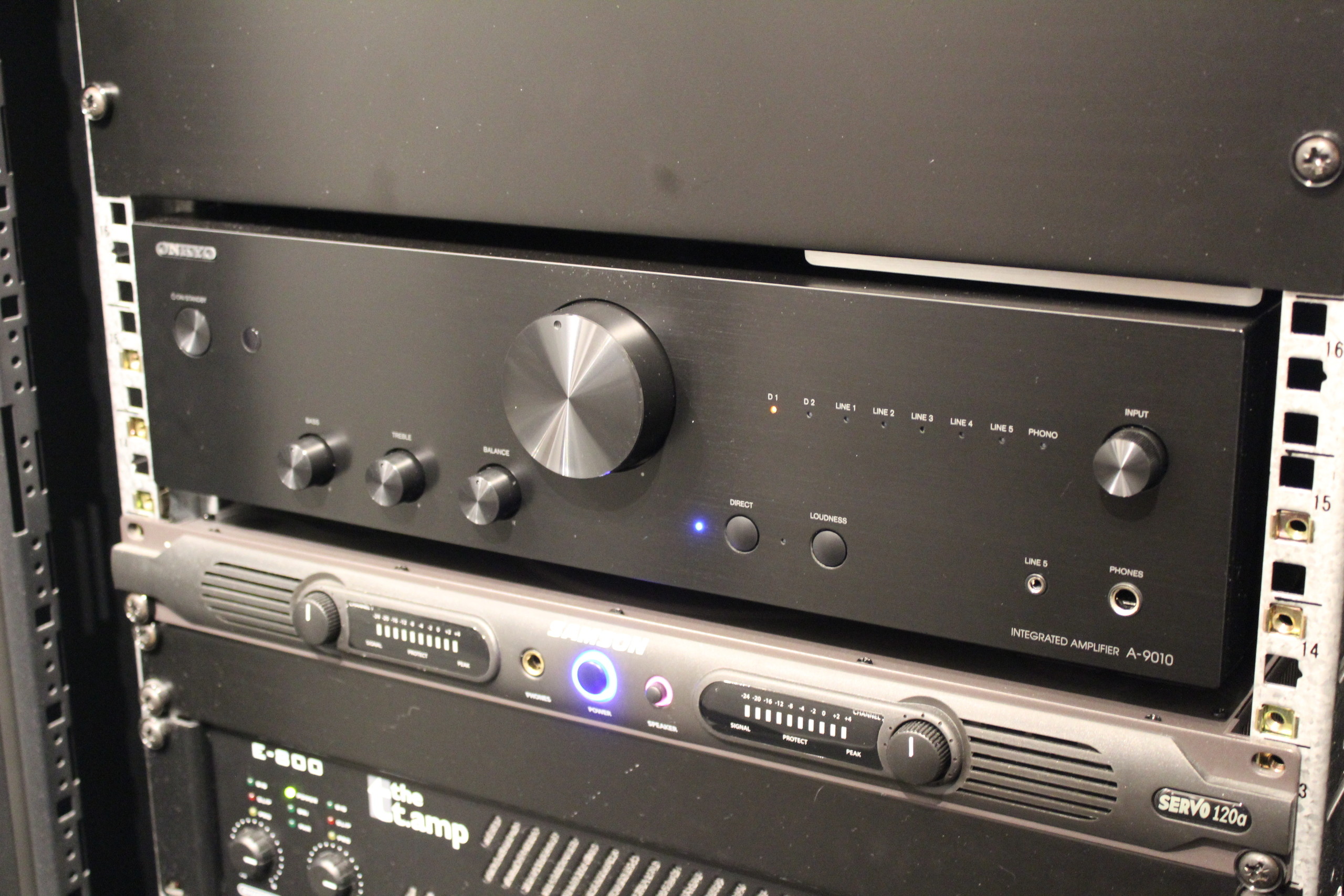

ända elektroniken inne i bion kommer vara här, surround förstärkare och miniDSP:n kommer vara här, allt kommer sitta på en utdragbar hylla för att lätt kunna koppla om. (2015-08-08 14:15:41)Bilden är högupplöst. Klicka i bilden för att zooma.
ända elektroniken inne i bion kommer vara här, surround förstärkare och miniDSP:n kommer vara här, allt kommer sitta på en utdragbar hylla för att lätt kunna koppla om. (2015-08-08 14:15:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

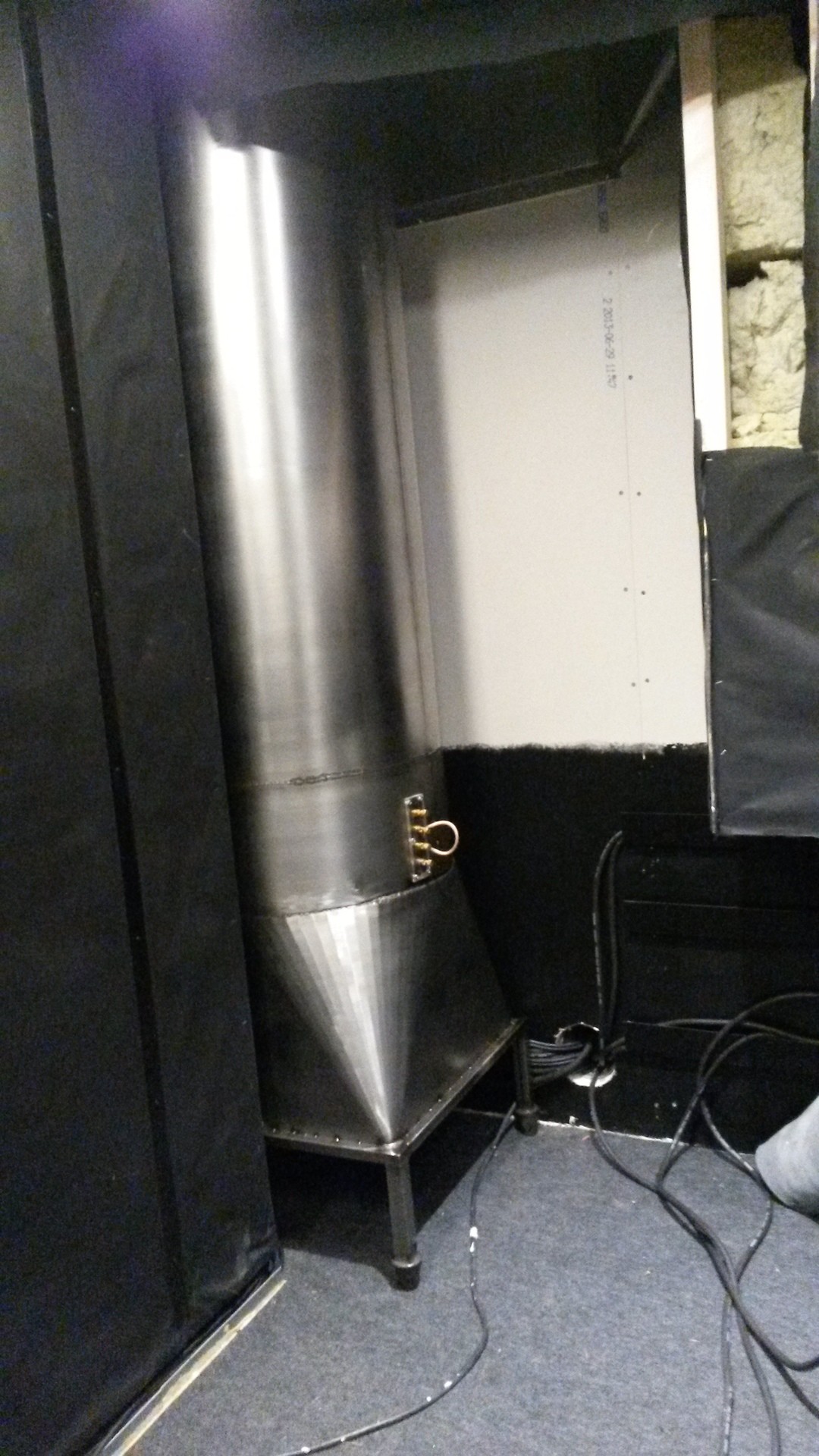

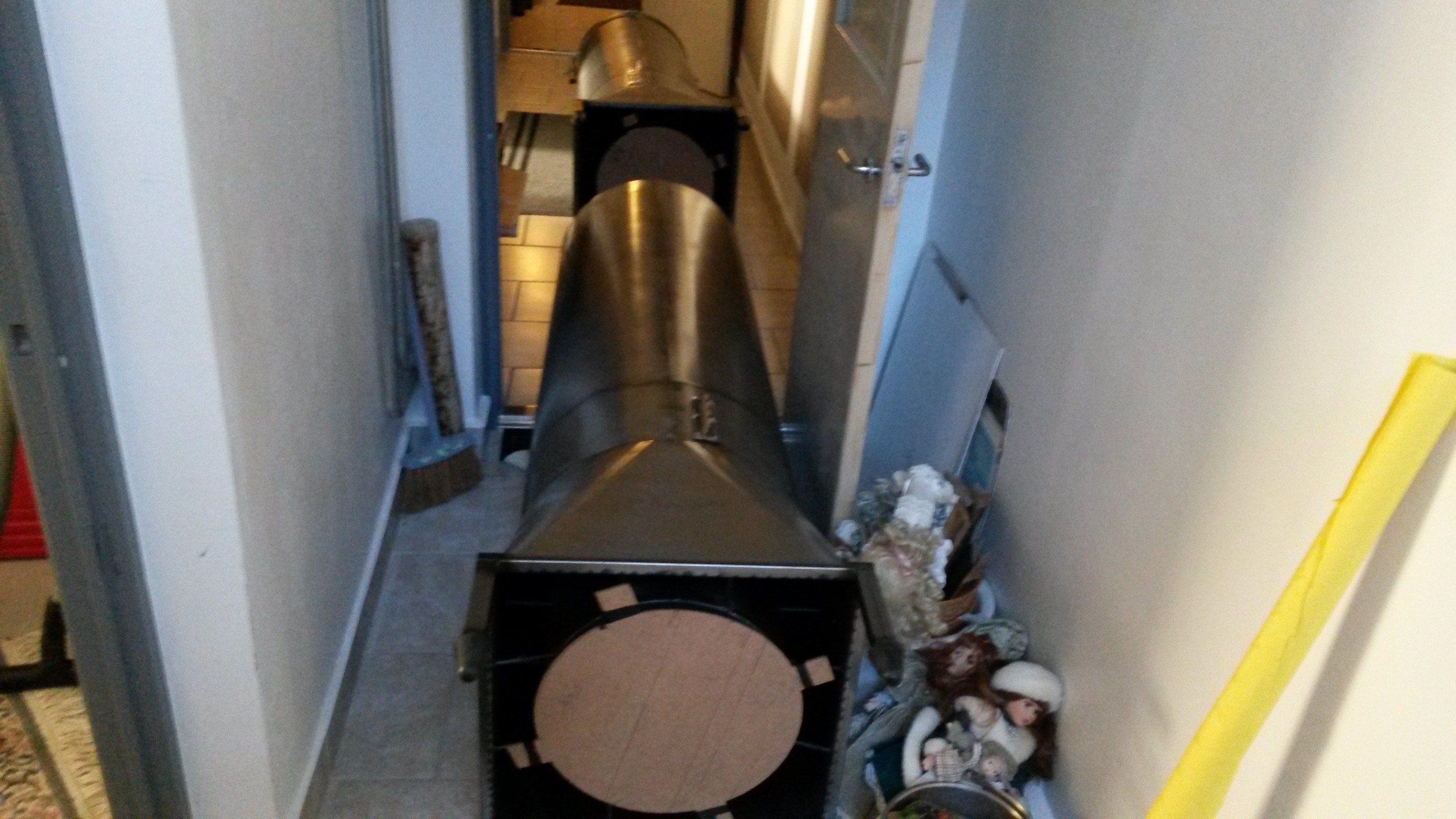

Ljuddämpning Från luft

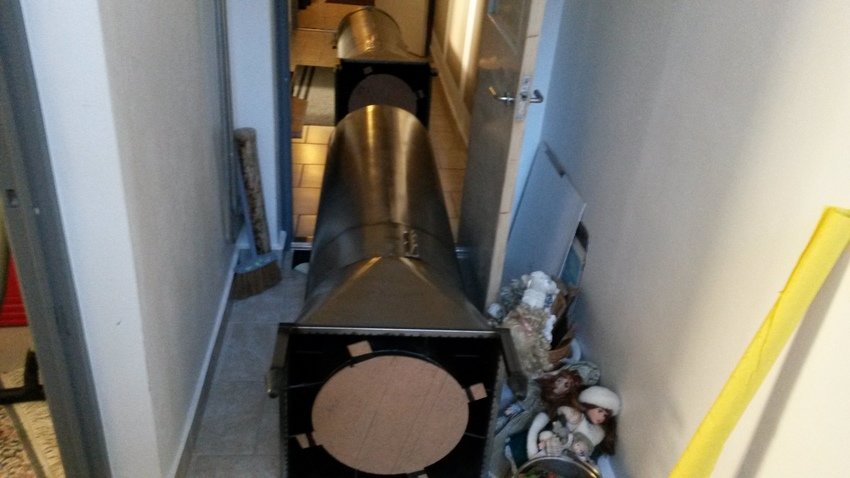

lika viktigt som att dämpa tilluft så måste även frånluften bli tyst, men blev lite special här, hade hålet ut igenom vägen på vänster sidan och rör basarna står väldigt nära så vanliga rör får inte plats utan det fick bli diy och några standard dämpare. (2015-08-12 22:41:32)Bilden är högupplöst. Klicka i bilden för att zooma.
lika viktigt som att dämpa tilluft så måste även frånluften bli tyst, men blev lite special här, hade hålet ut igenom vägen på vänster sidan och rör basarna står väldigt nära så vanliga rör får inte plats utan det fick bli diy och några standard dämpare. (2015-08-12 22:41:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

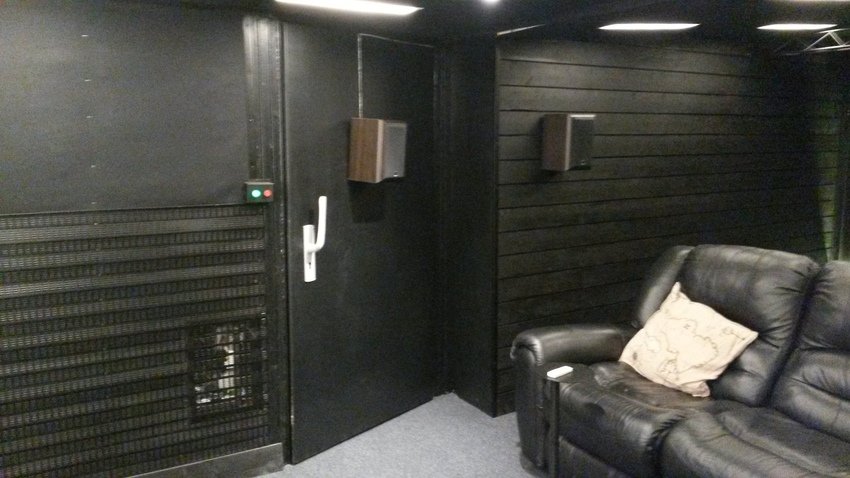

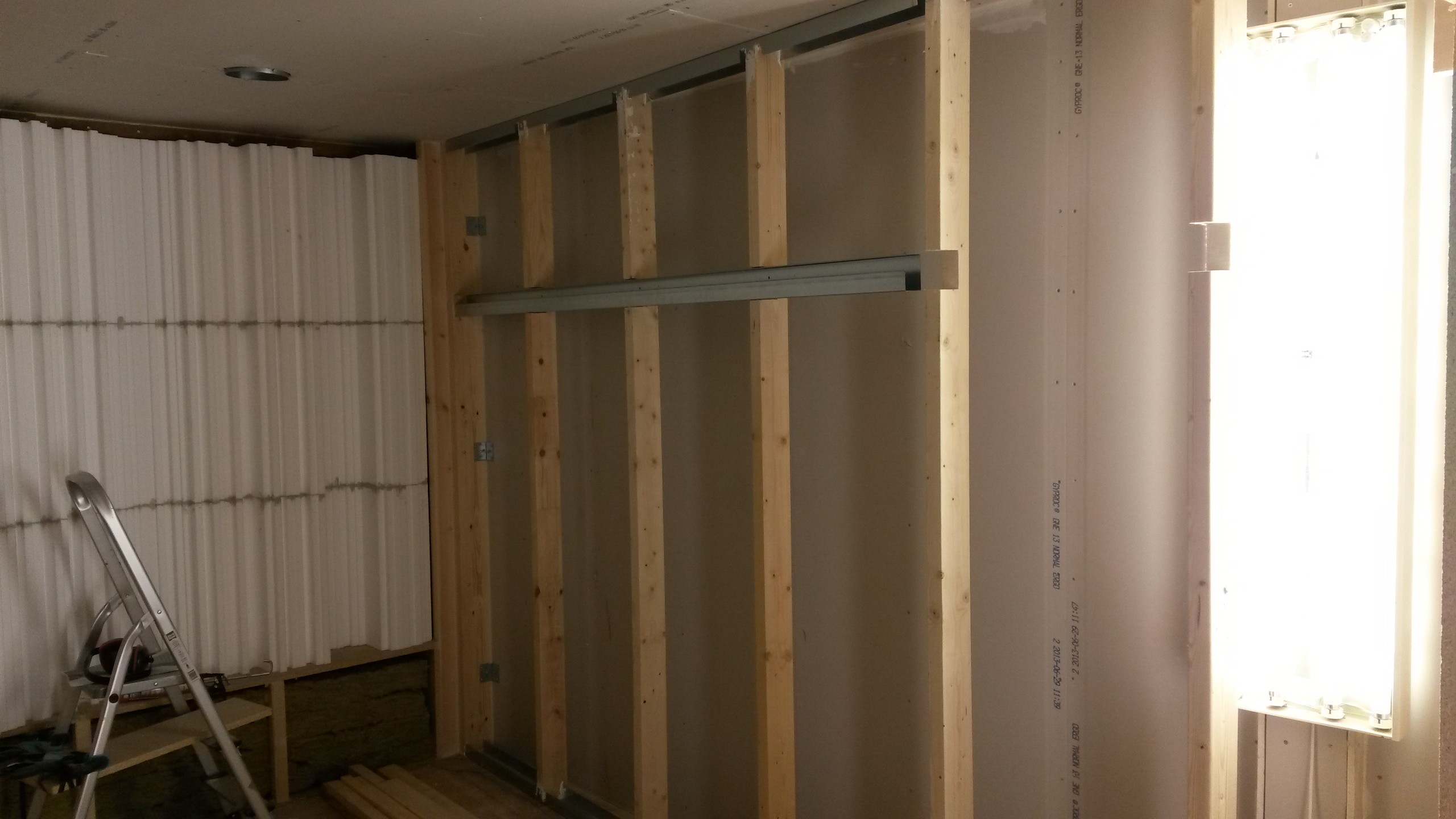

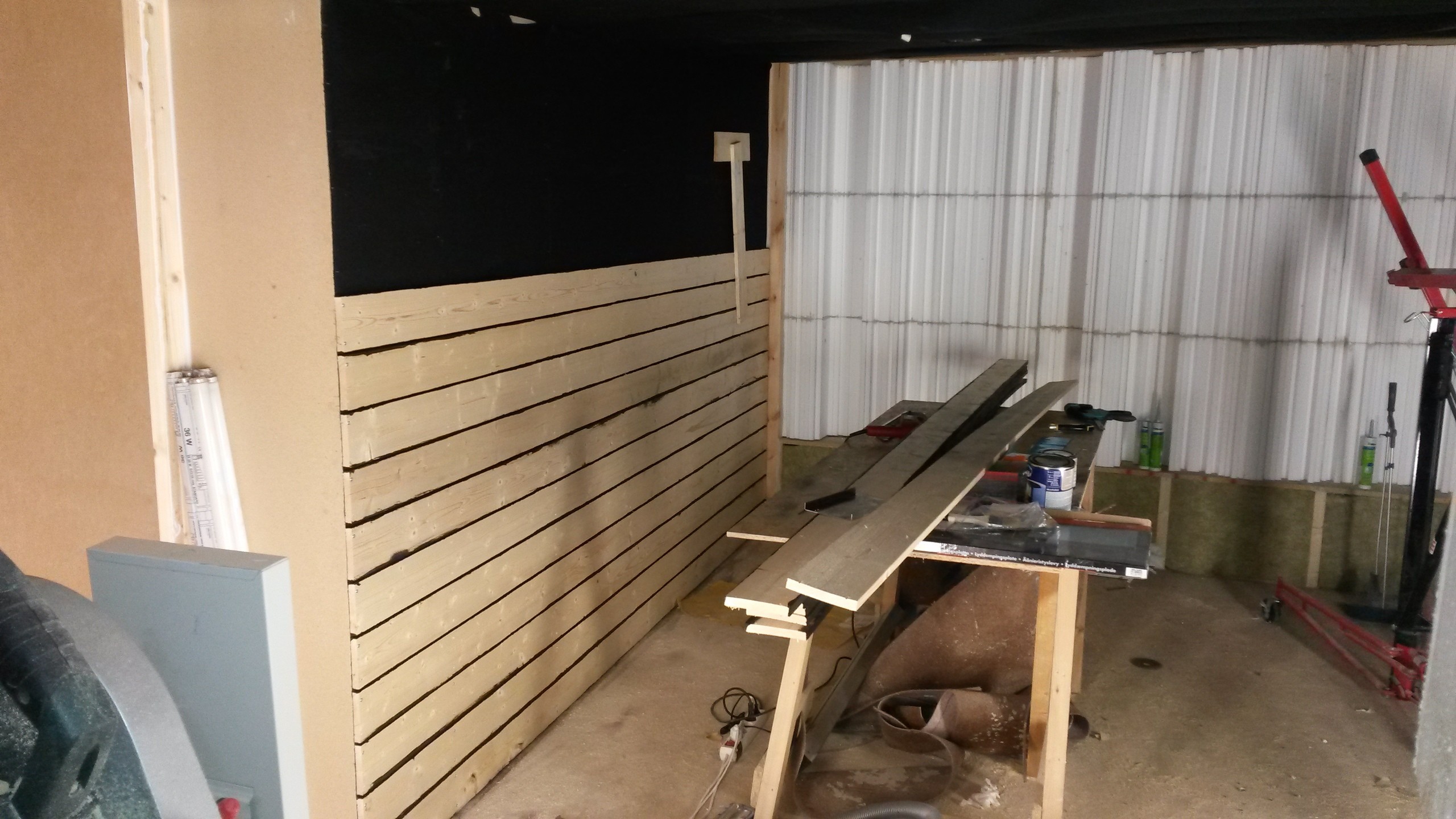

Spalt paneler
gick ganska smidigt att få upp dem, bara fortsätta med resten! dom ska svart laseras senare. (2015-08-17 20:59:33)Bilden är högupplöst. Klicka i bilden för att zooma.
gick ganska smidigt att få upp dem, bara fortsätta med resten! dom ska svart laseras senare. (2015-08-17 20:59:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

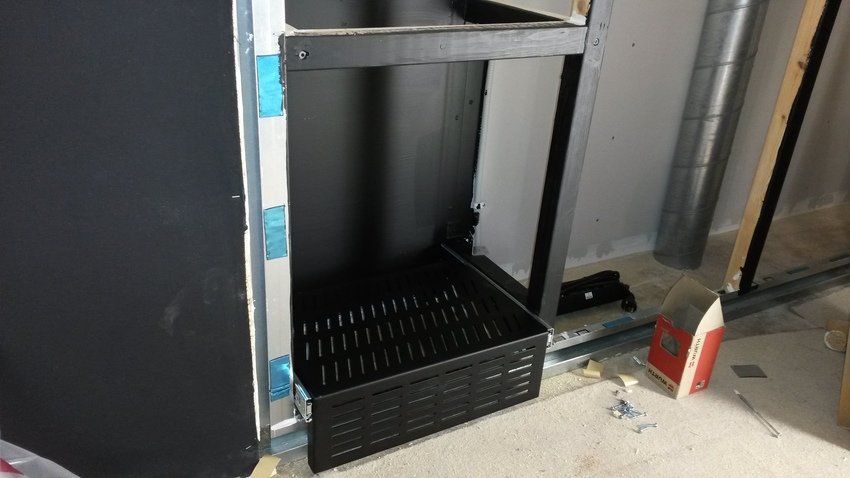

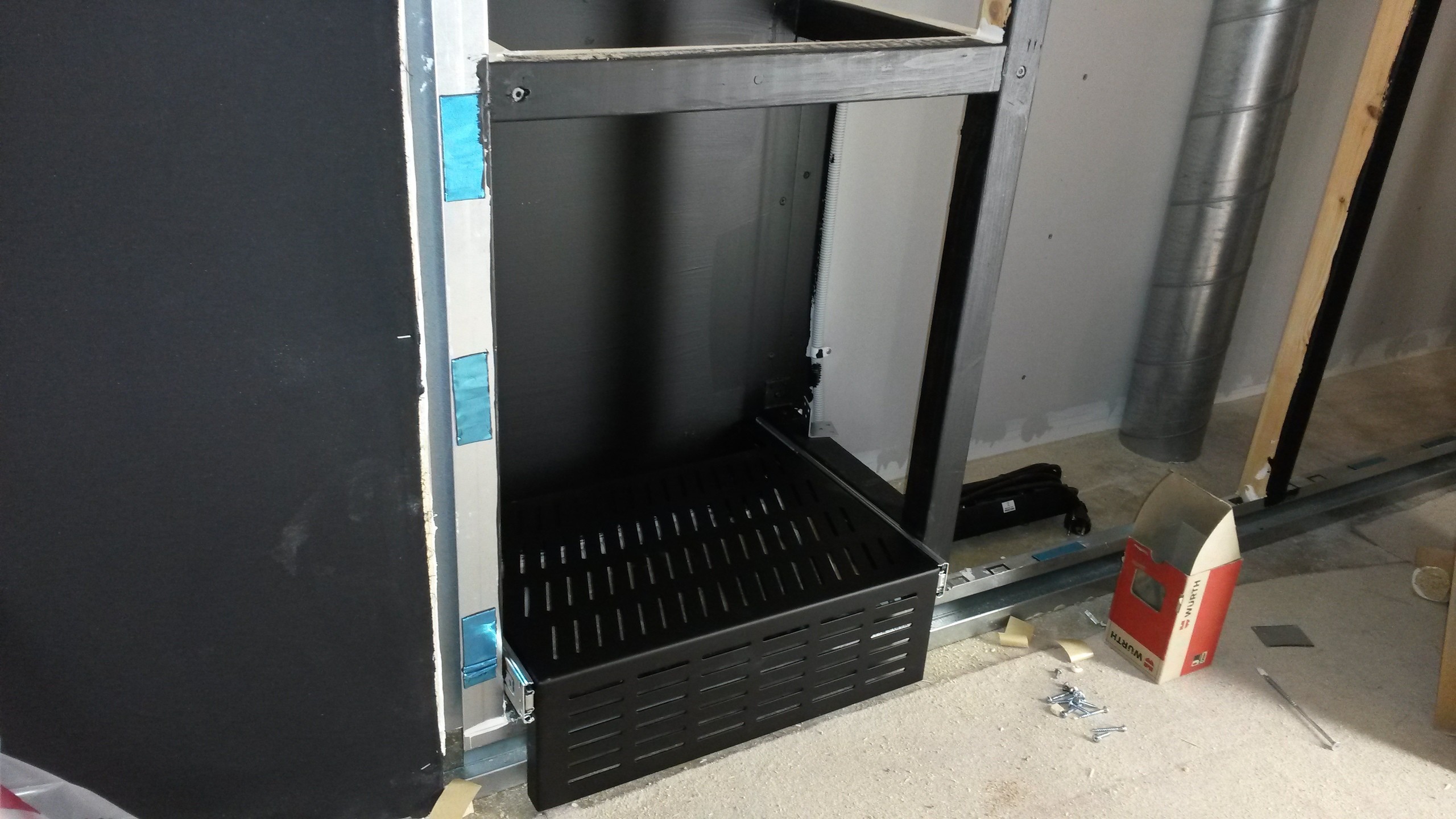

Hylla i bion
Gjorde en helt utdragbar hylla till Receivern idag, sitter på skenor som går att dra ut långt för att lätt kunna koppla in eller ändra. (2015-08-18 20:33:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Gjorde en helt utdragbar hylla till Receivern idag, sitter på skenor som går att dra ut långt för att lätt kunna koppla in eller ändra. (2015-08-18 20:33:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

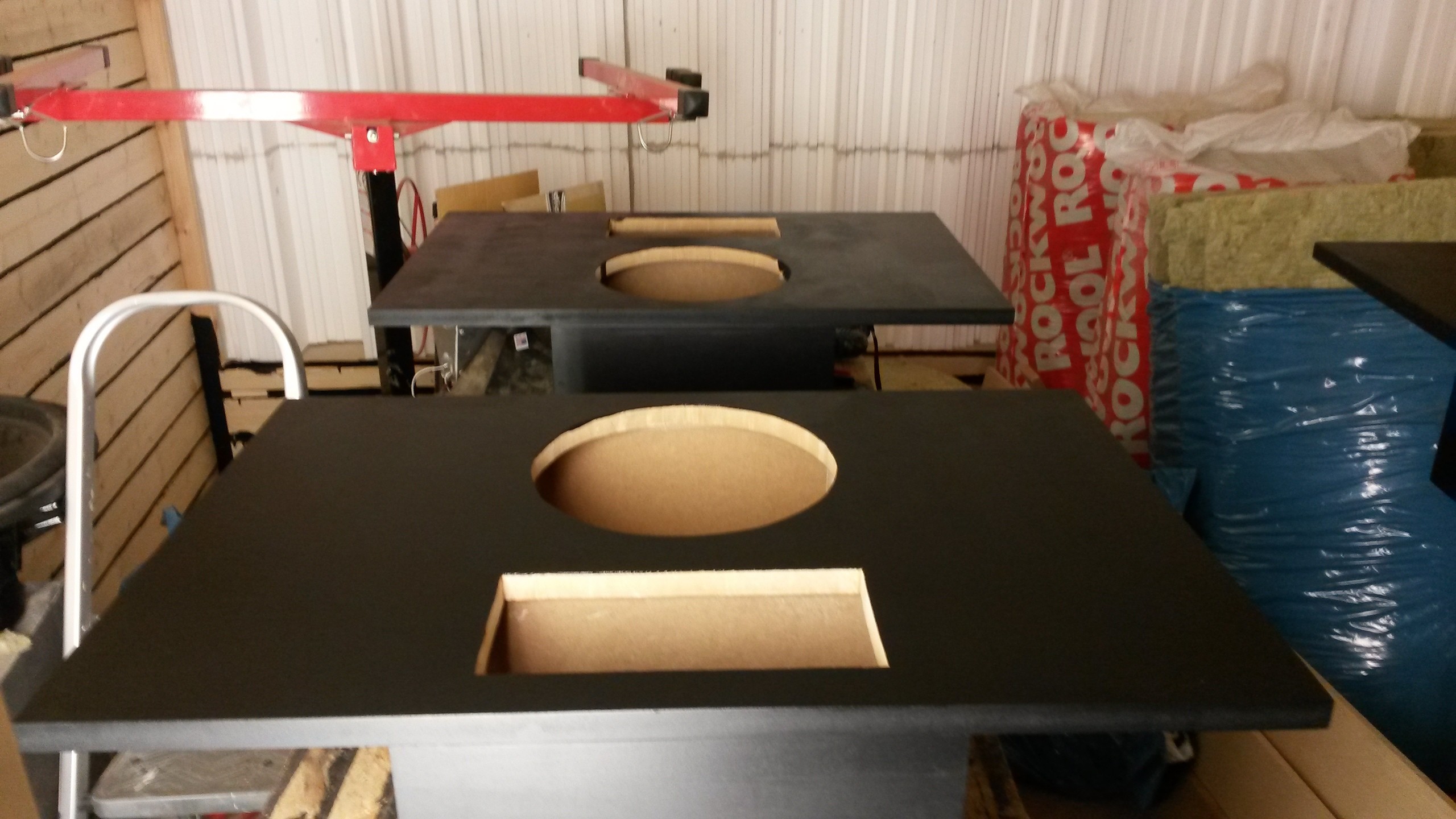

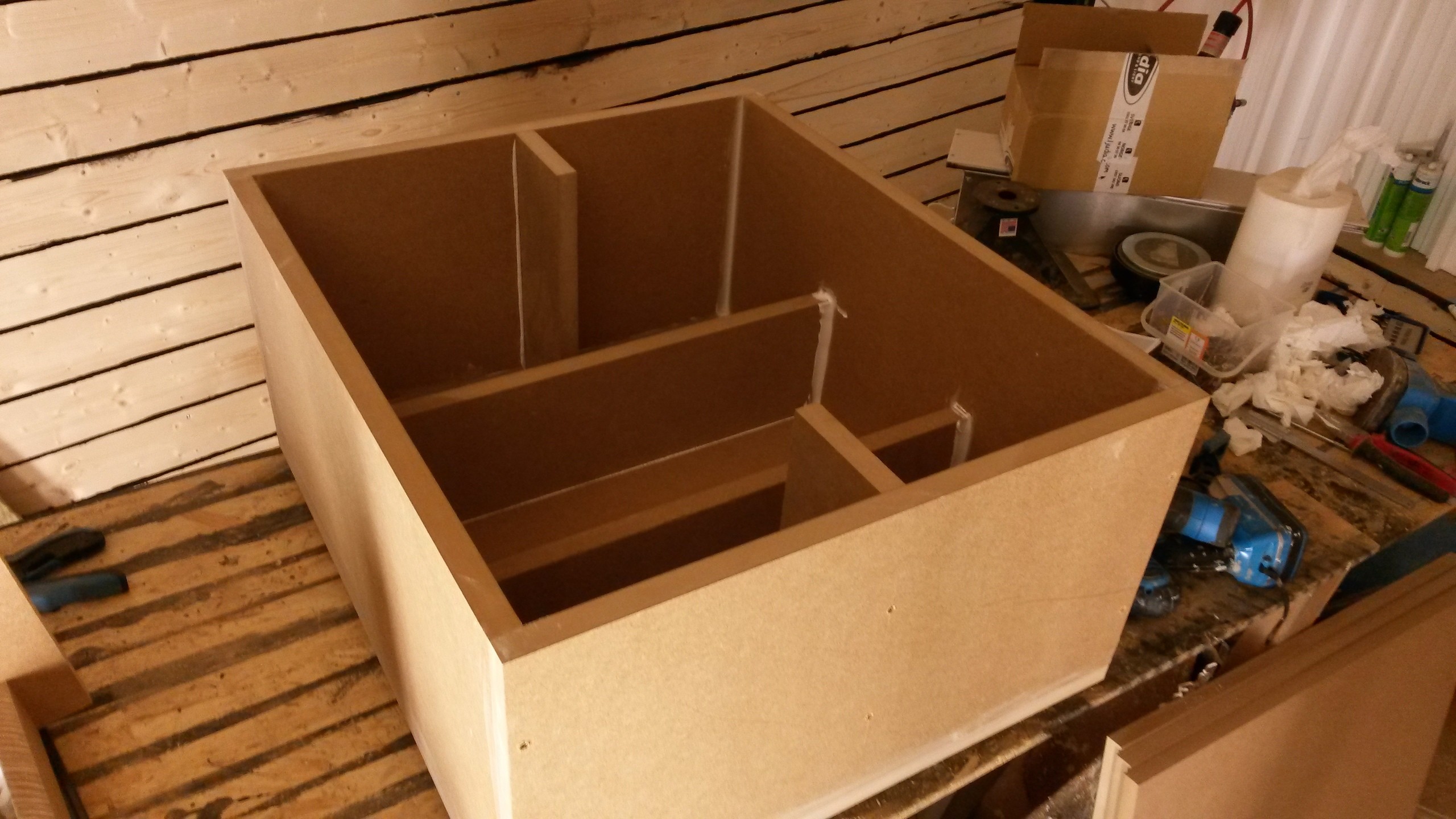

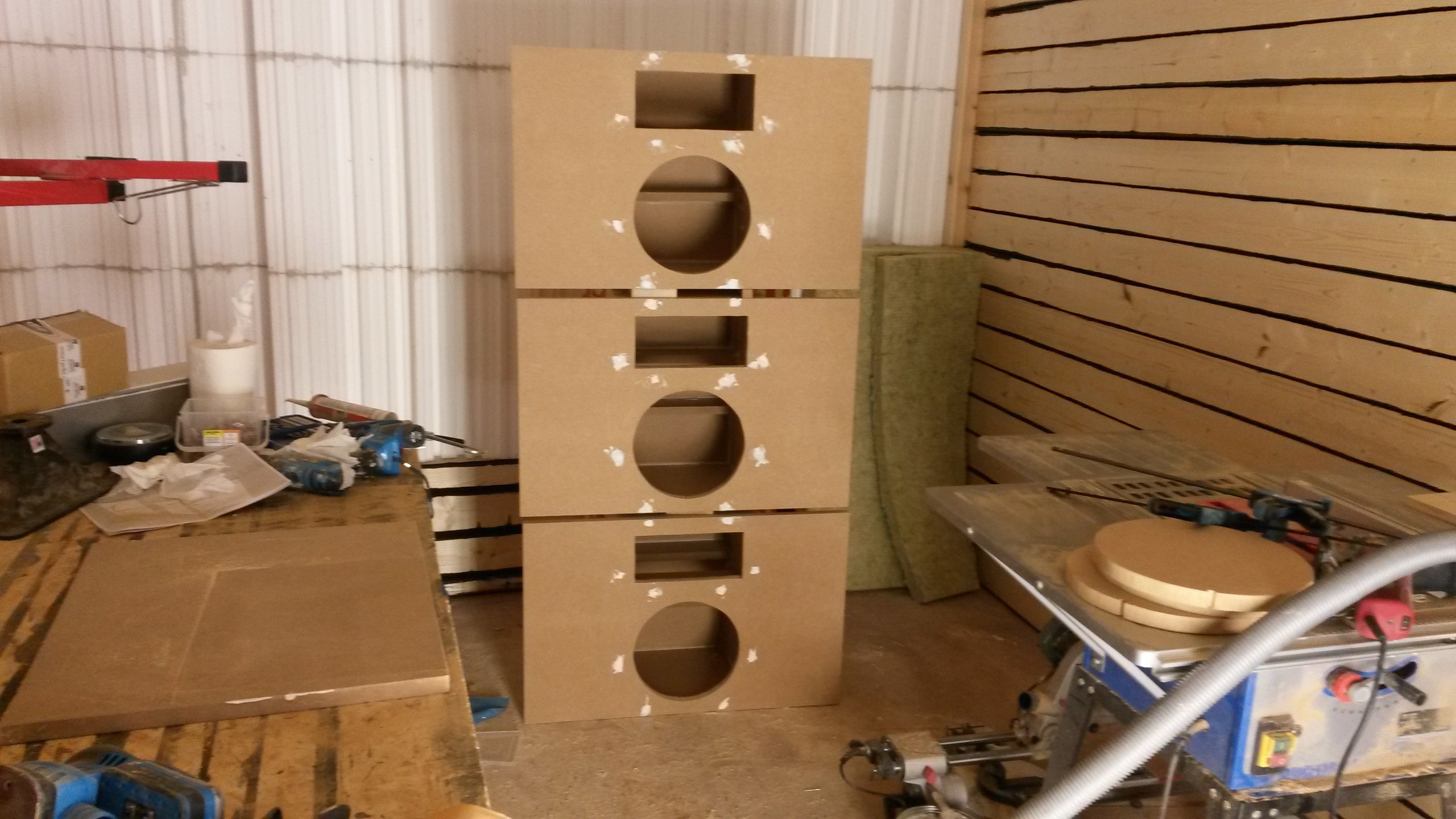

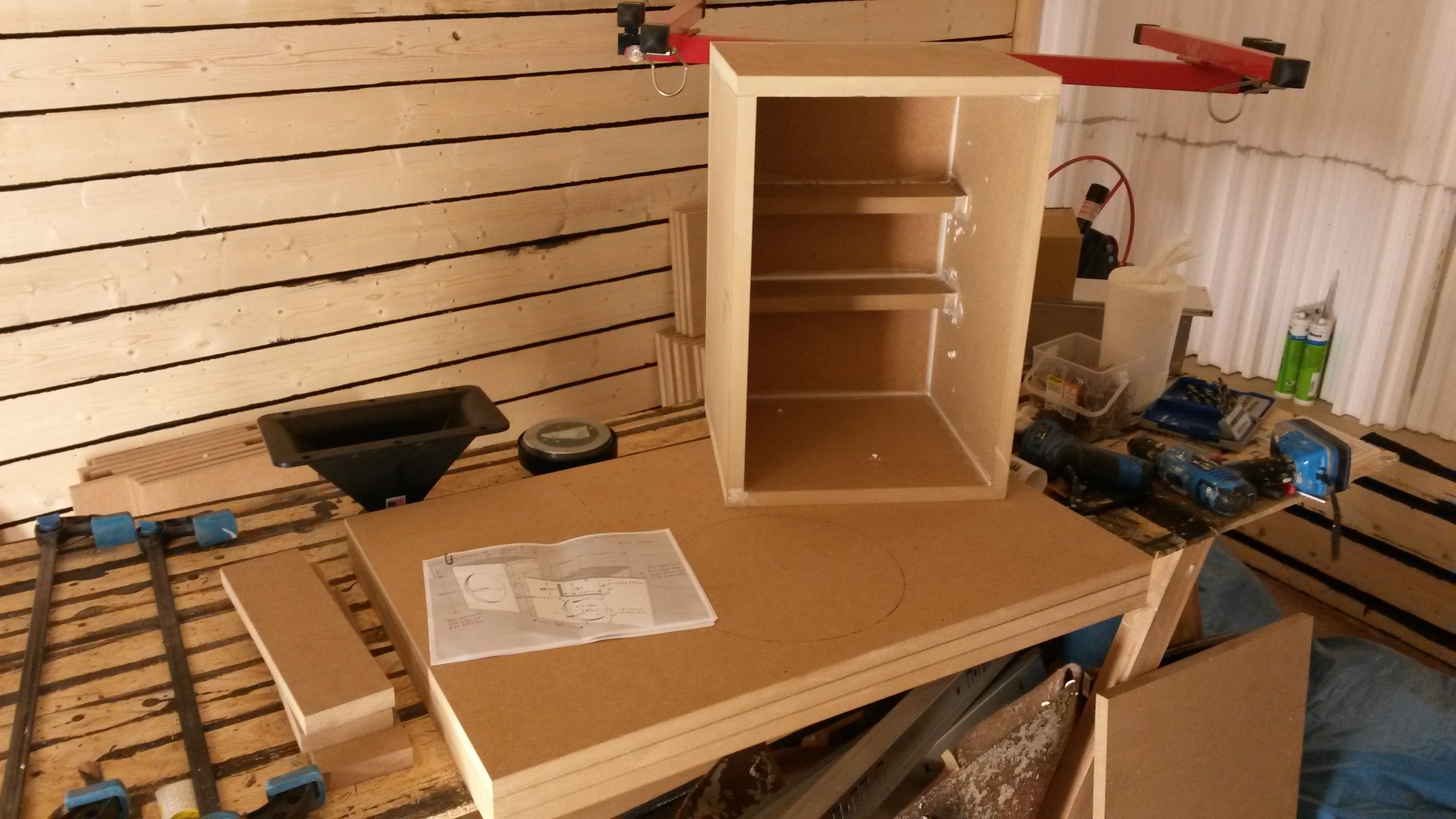

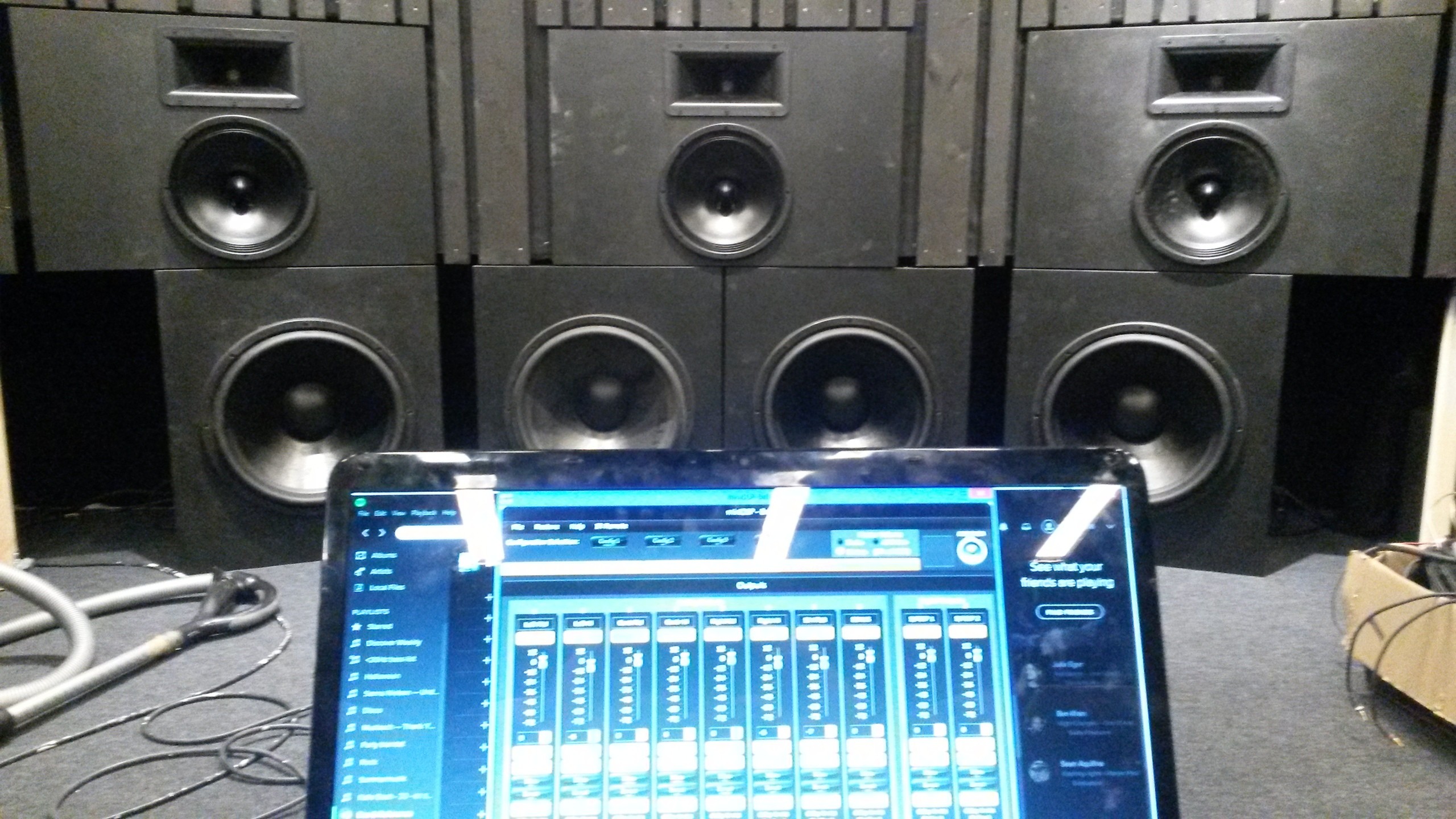

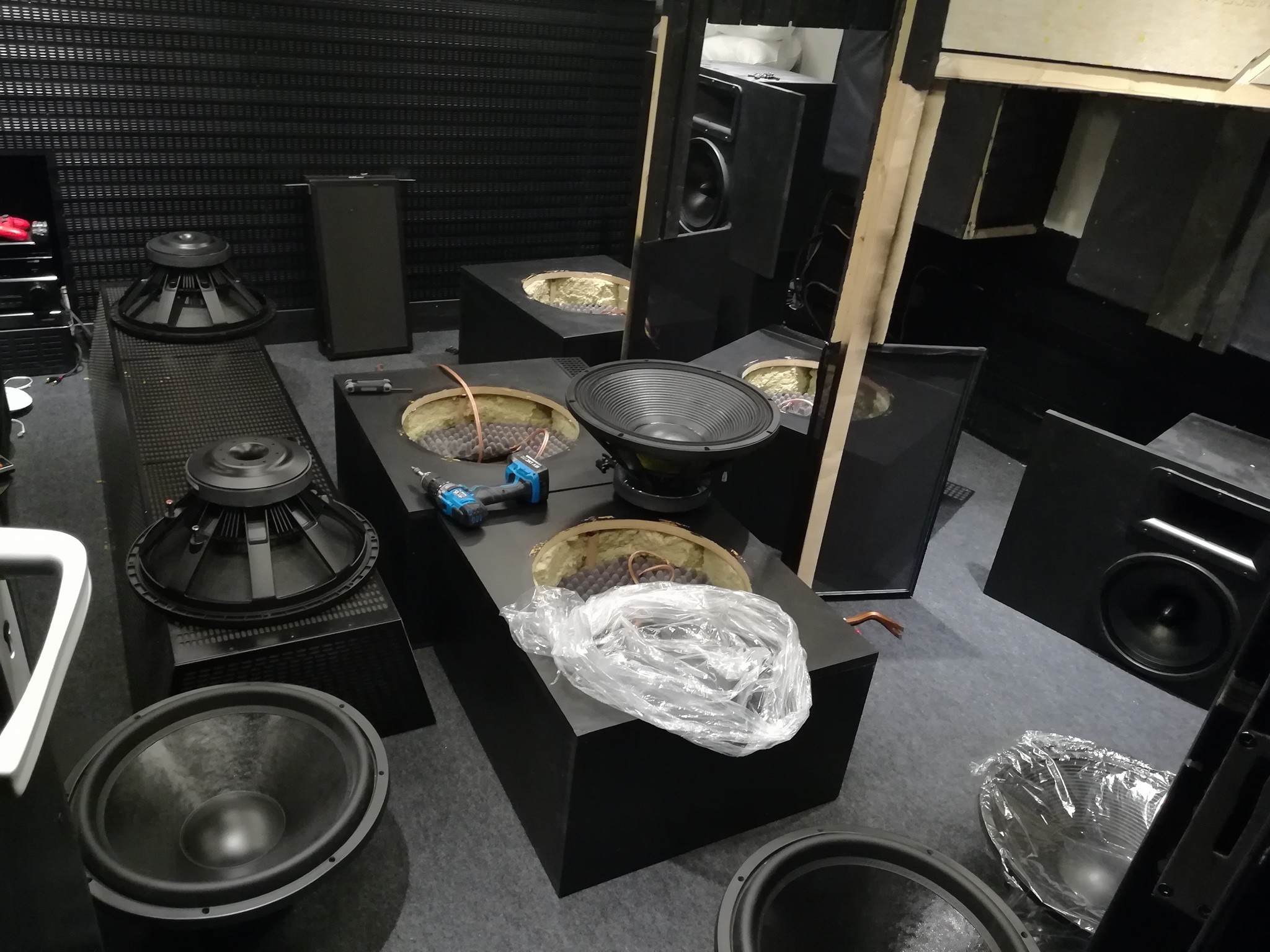

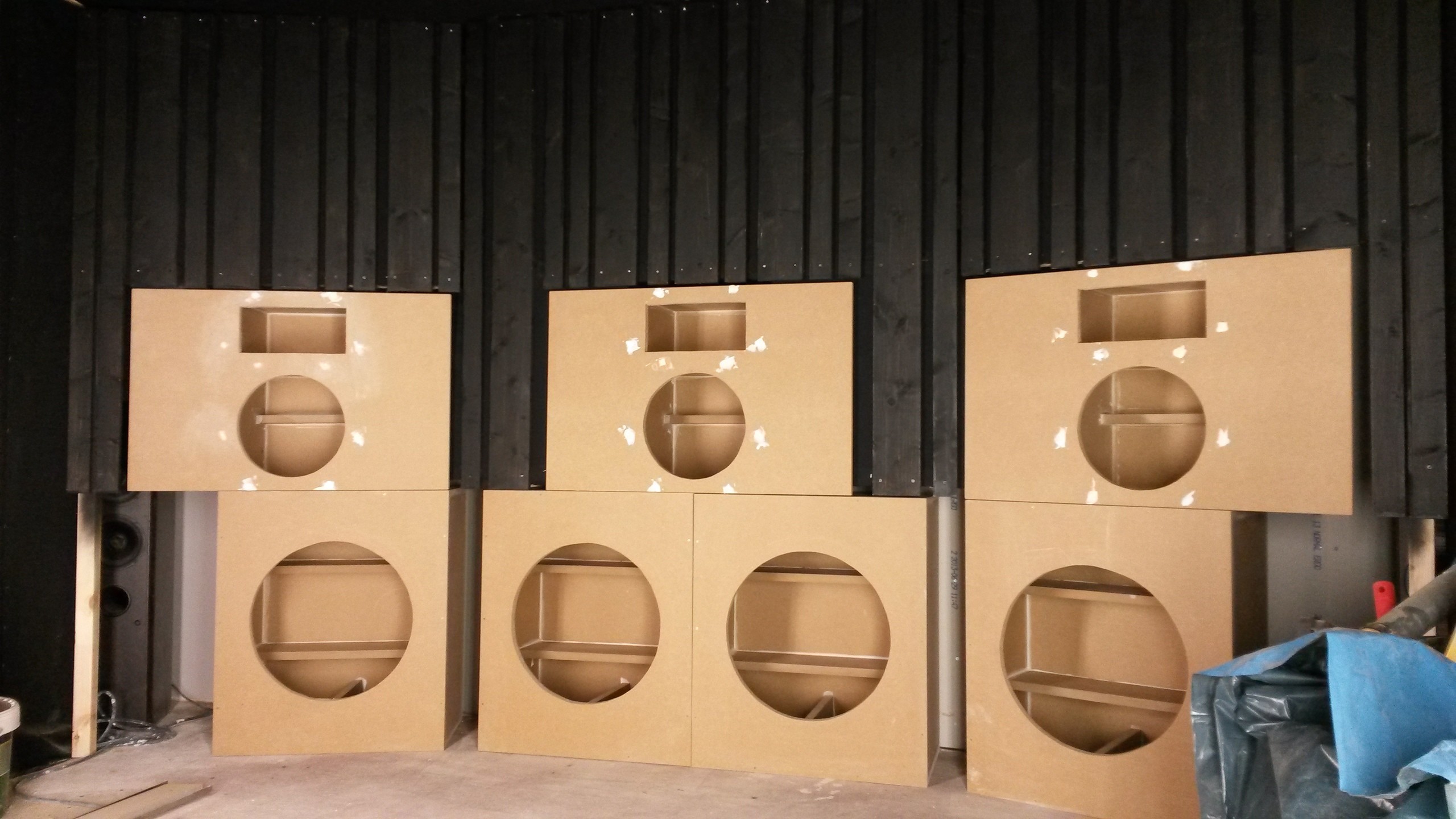

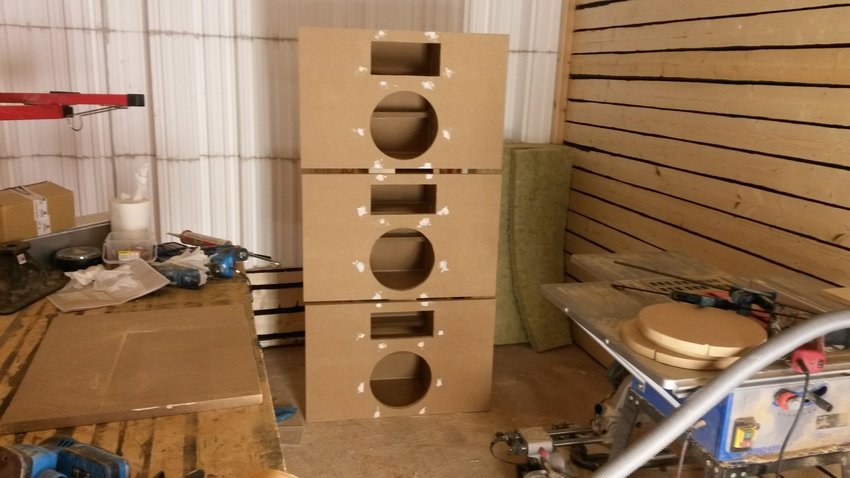

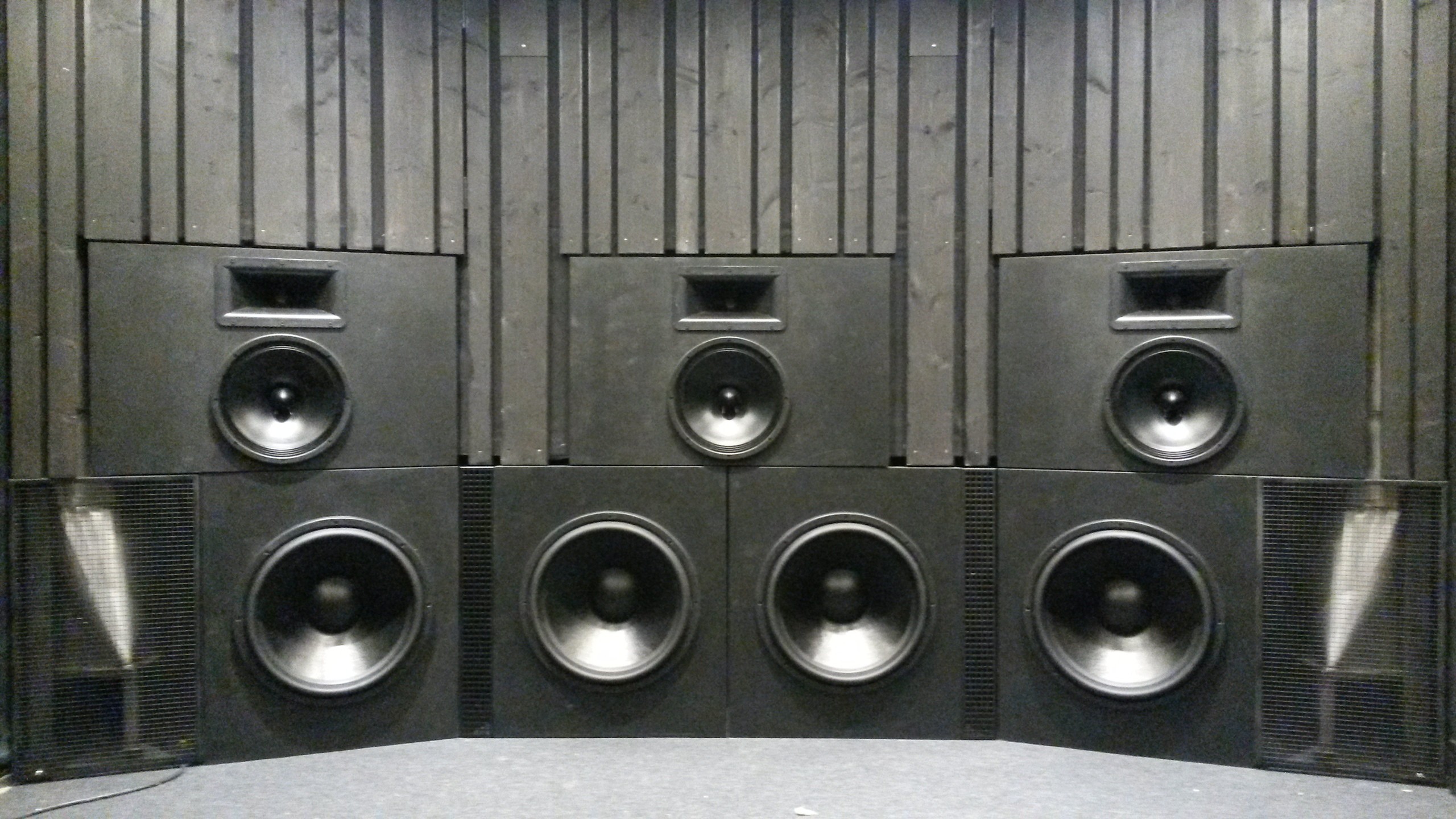

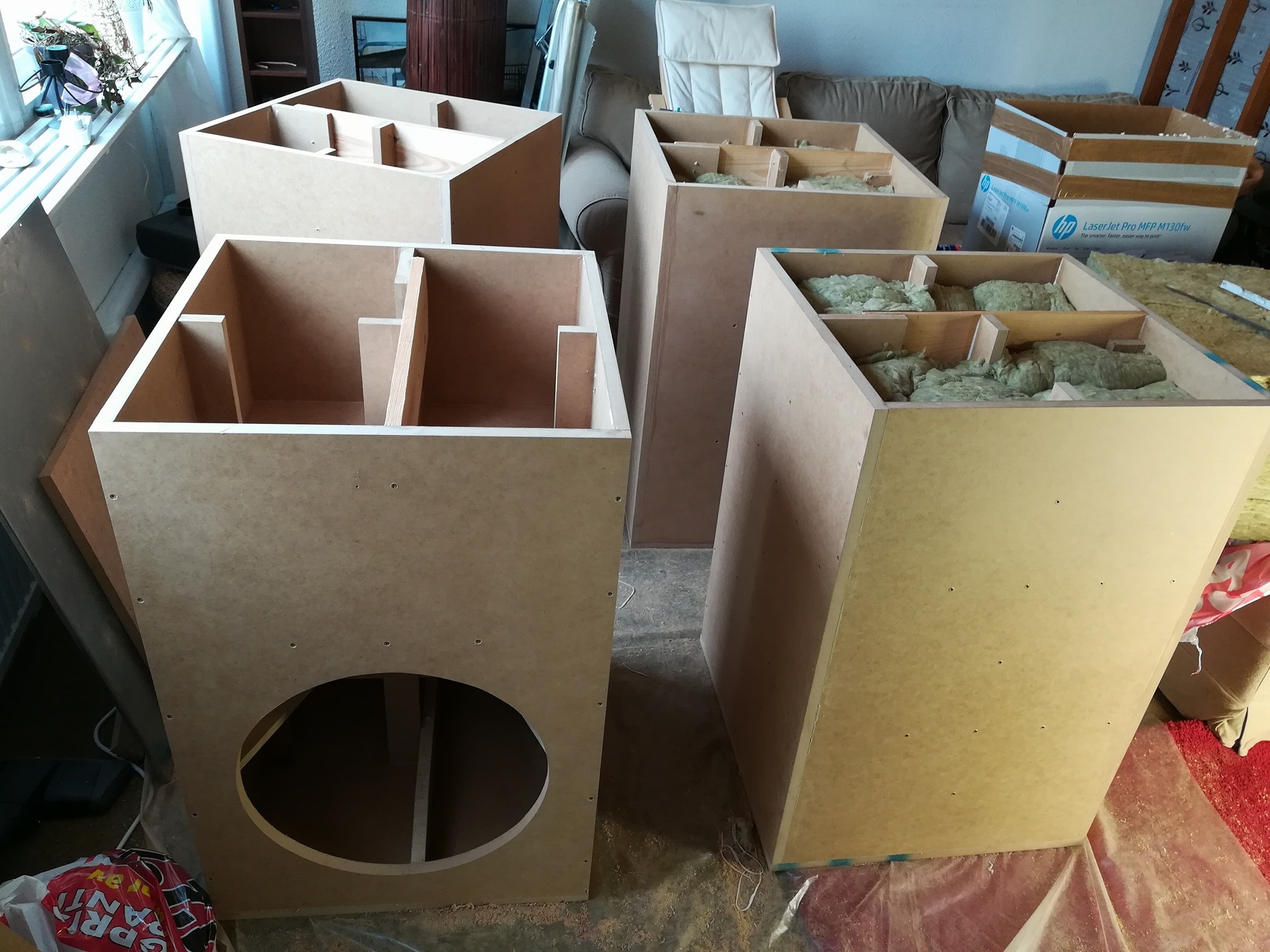

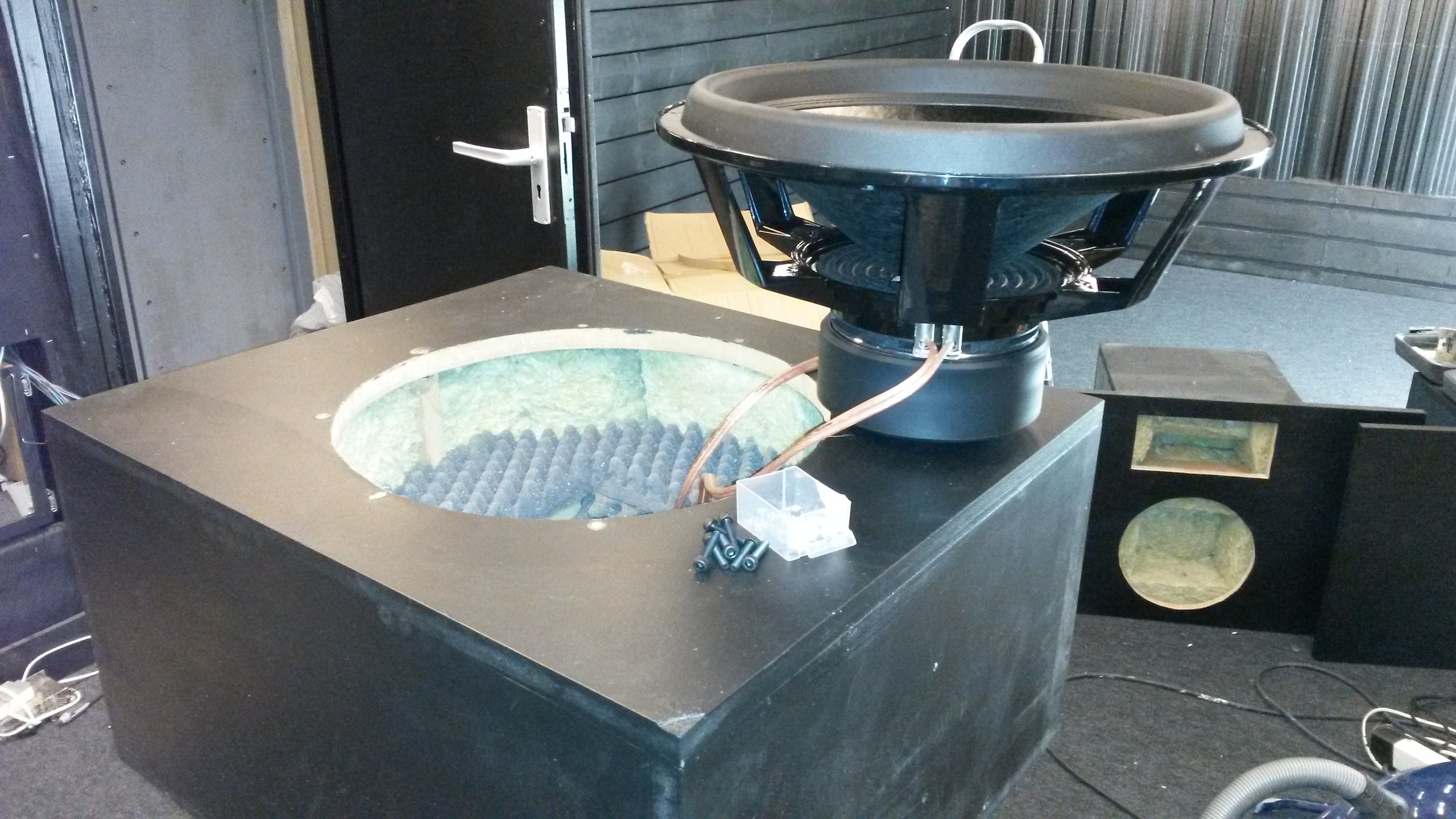

MDF Till högtalarna

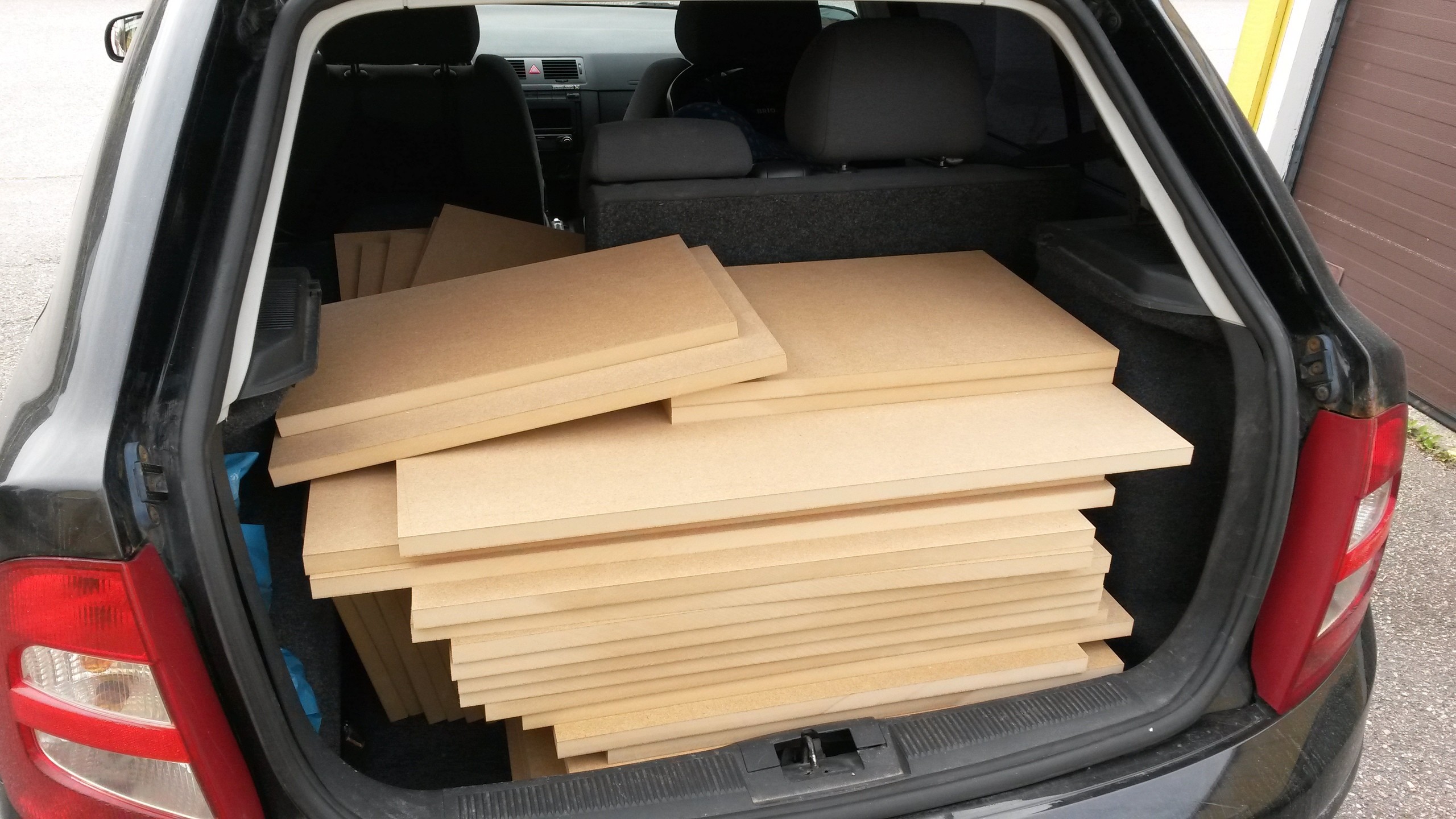

22mm mdf till de 3 frontarna och de 4st 18" basarna, jag anlitade ett snickeri för att kapa alla skivor, så alla mått stämmer och det bli enkelt att montera ihop, sen är MDF:en av hårdare kvalité än på bygghandeln. (2015-08-25 14:41:18)Bilden är högupplöst. Klicka i bilden för att zooma.
22mm mdf till de 3 frontarna och de 4st 18" basarna, jag anlitade ett snickeri för att kapa alla skivor, så alla mått stämmer och det bli enkelt att montera ihop, sen är MDF:en av hårdare kvalité än på bygghandeln. (2015-08-25 14:41:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
isolering väg/tak främre delen
nu sitter det uppe, 28cm i taket och 36cm tjockt på väggarna. (2015-09-07 09:49:45)Bilden är högupplöst. Klicka i bilden för att zooma.
nu sitter det uppe, 28cm i taket och 36cm tjockt på väggarna. (2015-09-07 09:49:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

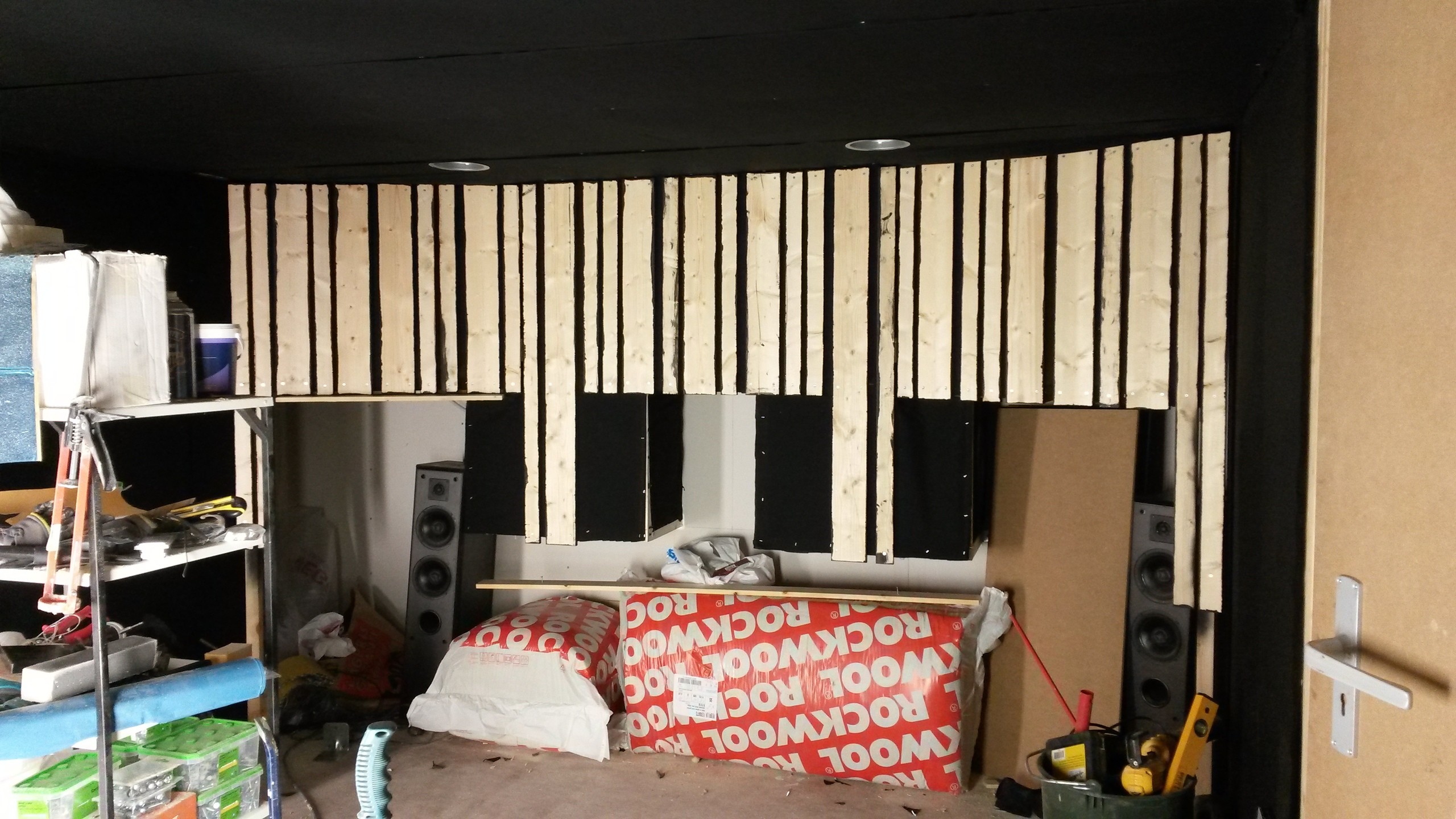

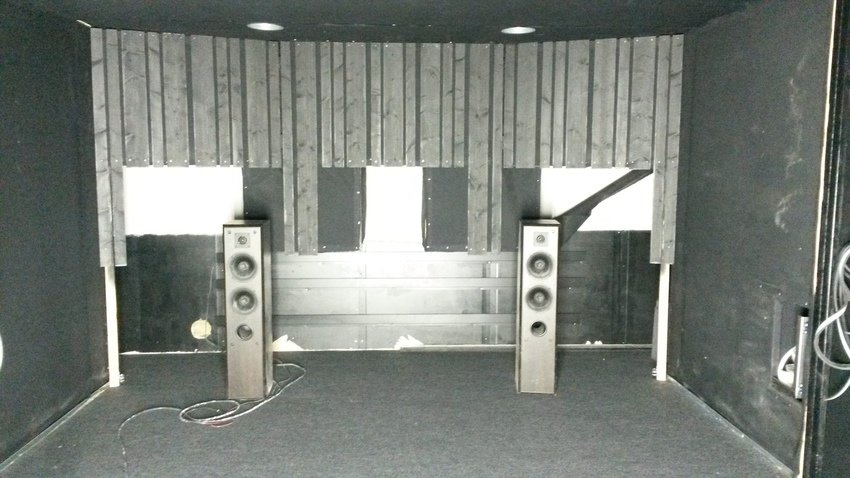

Främre delen
klädde in med lite tyg så det inte kommer isolering på högtalarna. (2015-09-07 09:50:39)Bilden är högupplöst. Klicka i bilden för att zooma.
klädde in med lite tyg så det inte kommer isolering på högtalarna. (2015-09-07 09:50:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

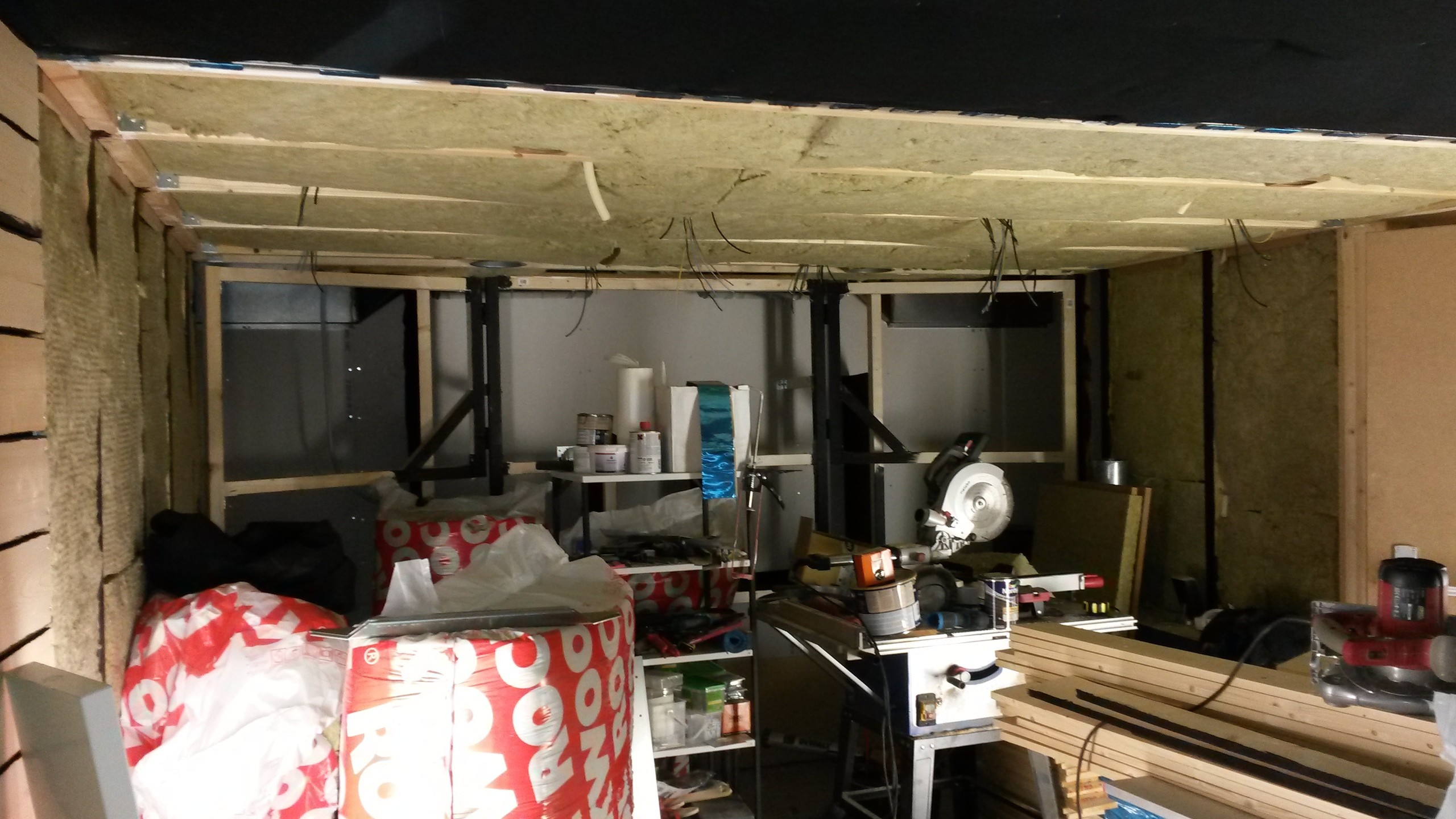

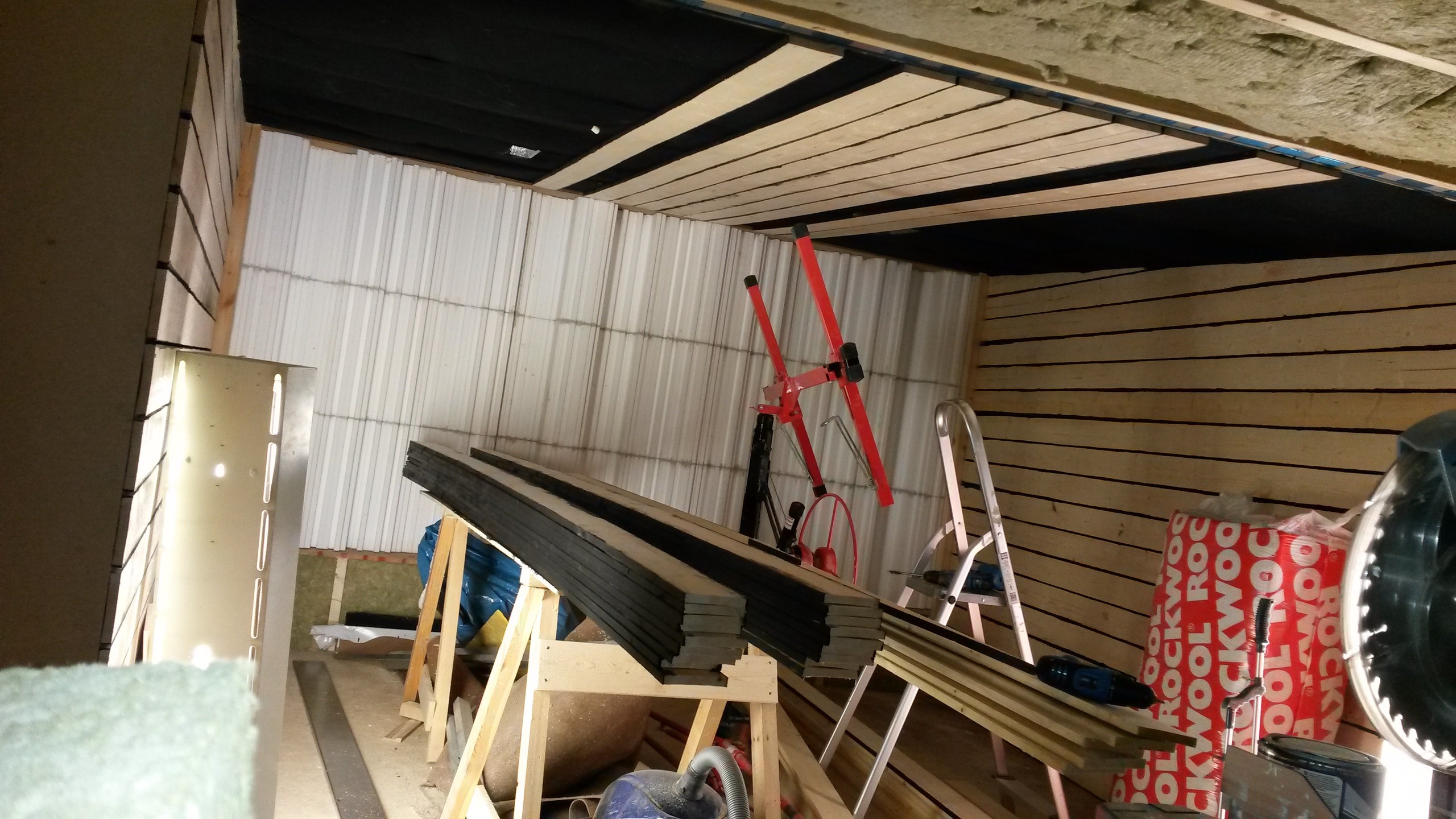

Fortsättning tak
idag blev det lite montering av tak paneler och sen så kapade jag resterande brädor och förborrade dom och lite färg på kort sidorna. (2015-09-13 18:17:44)Bilden är högupplöst. Klicka i bilden för att zooma.
idag blev det lite montering av tak paneler och sen så kapade jag resterande brädor och förborrade dom och lite färg på kort sidorna. (2015-09-13 18:17:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

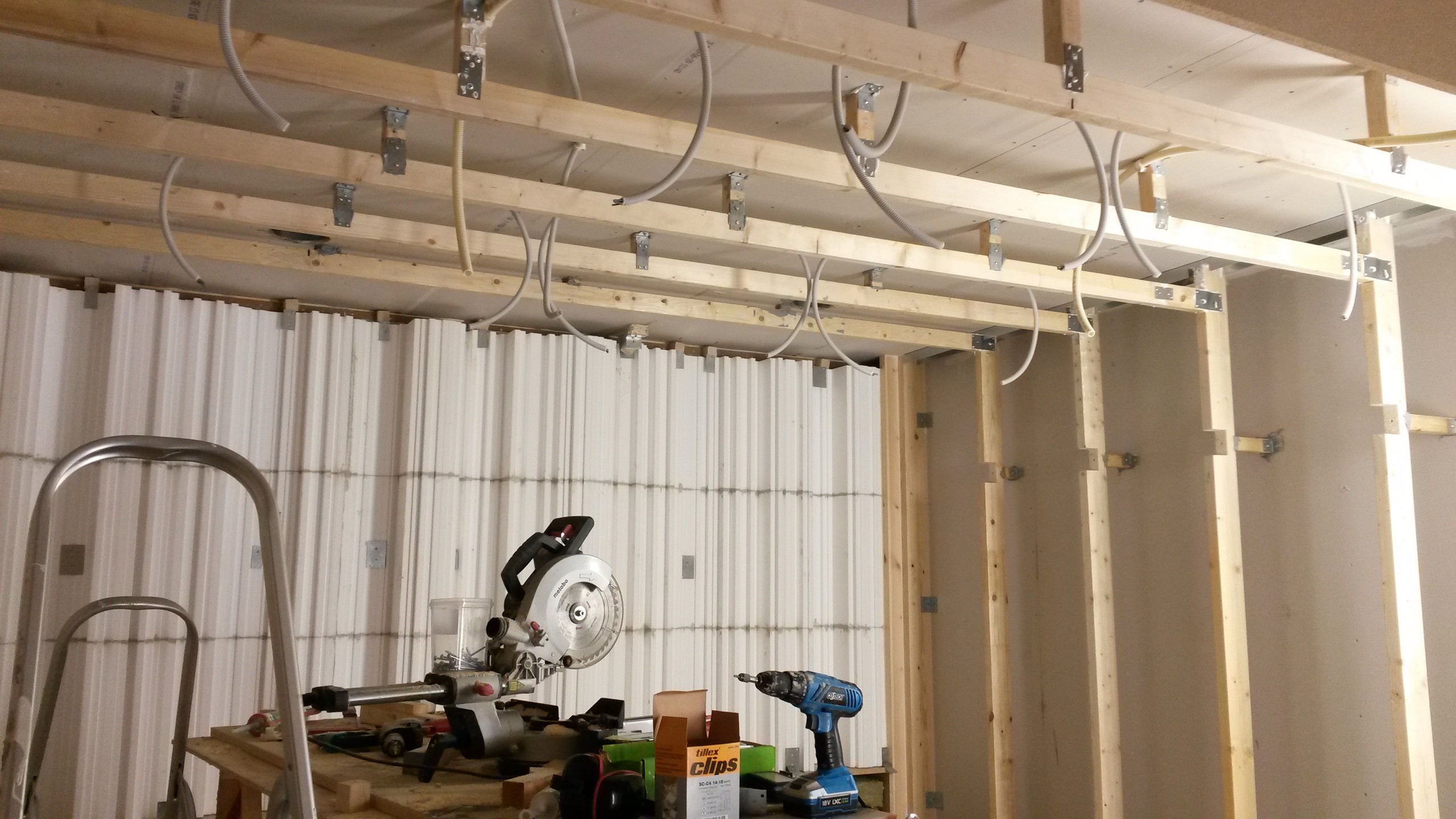

Tak paneler monterade
nu sitter alla spalt paneler i taket på plats, dom tomrum som finns kommer det monteras in lampor och ventilation armaturer och sen sågade jag även spalt panelen till den bakre väggen så snart är hela sen bakre delen färdig snickrad. (2015-09-20 19:43:40)Bilden är högupplöst. Klicka i bilden för att zooma.
nu sitter alla spalt paneler i taket på plats, dom tomrum som finns kommer det monteras in lampor och ventilation armaturer och sen sågade jag även spalt panelen till den bakre väggen så snart är hela sen bakre delen färdig snickrad. (2015-09-20 19:43:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

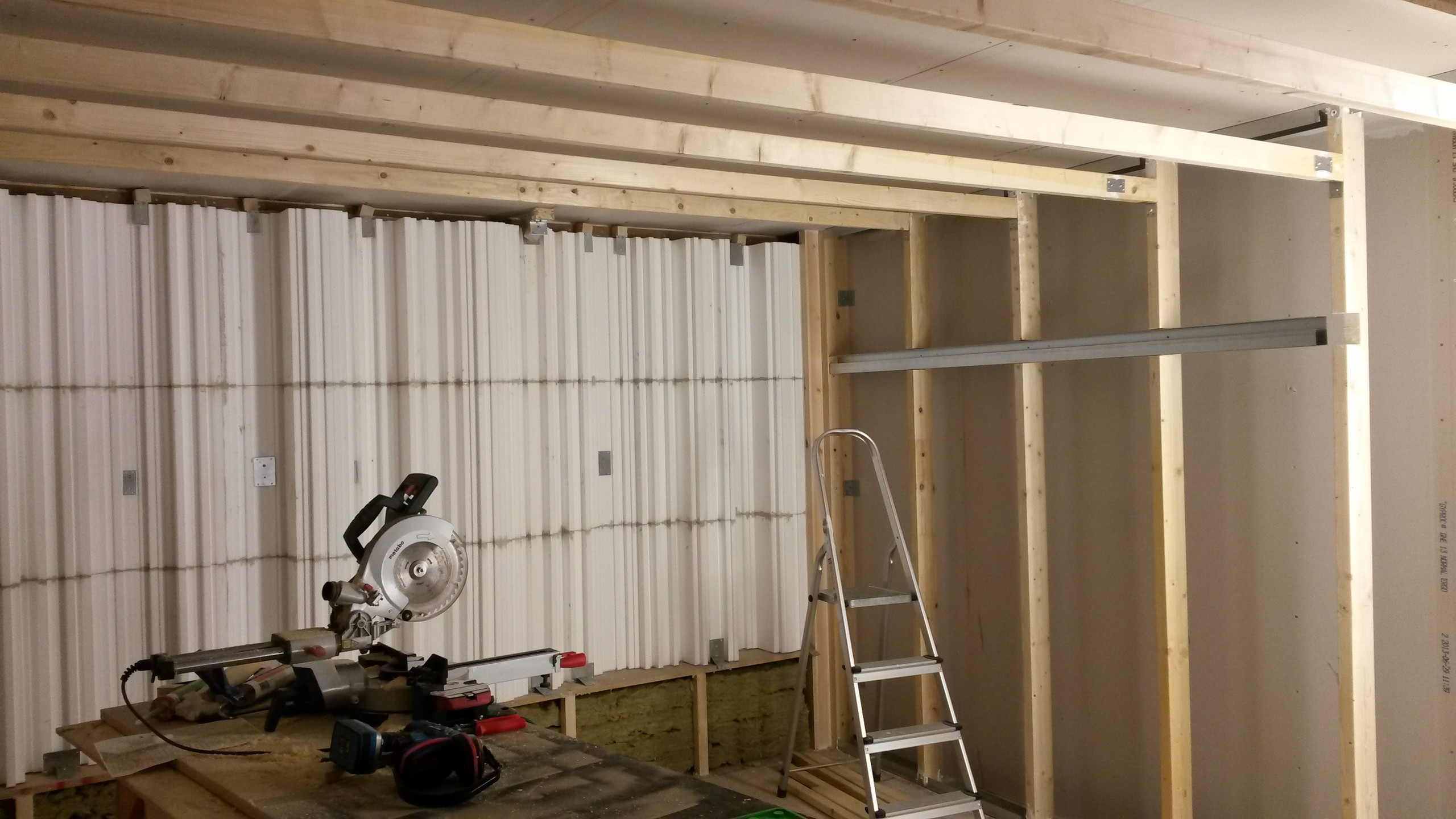

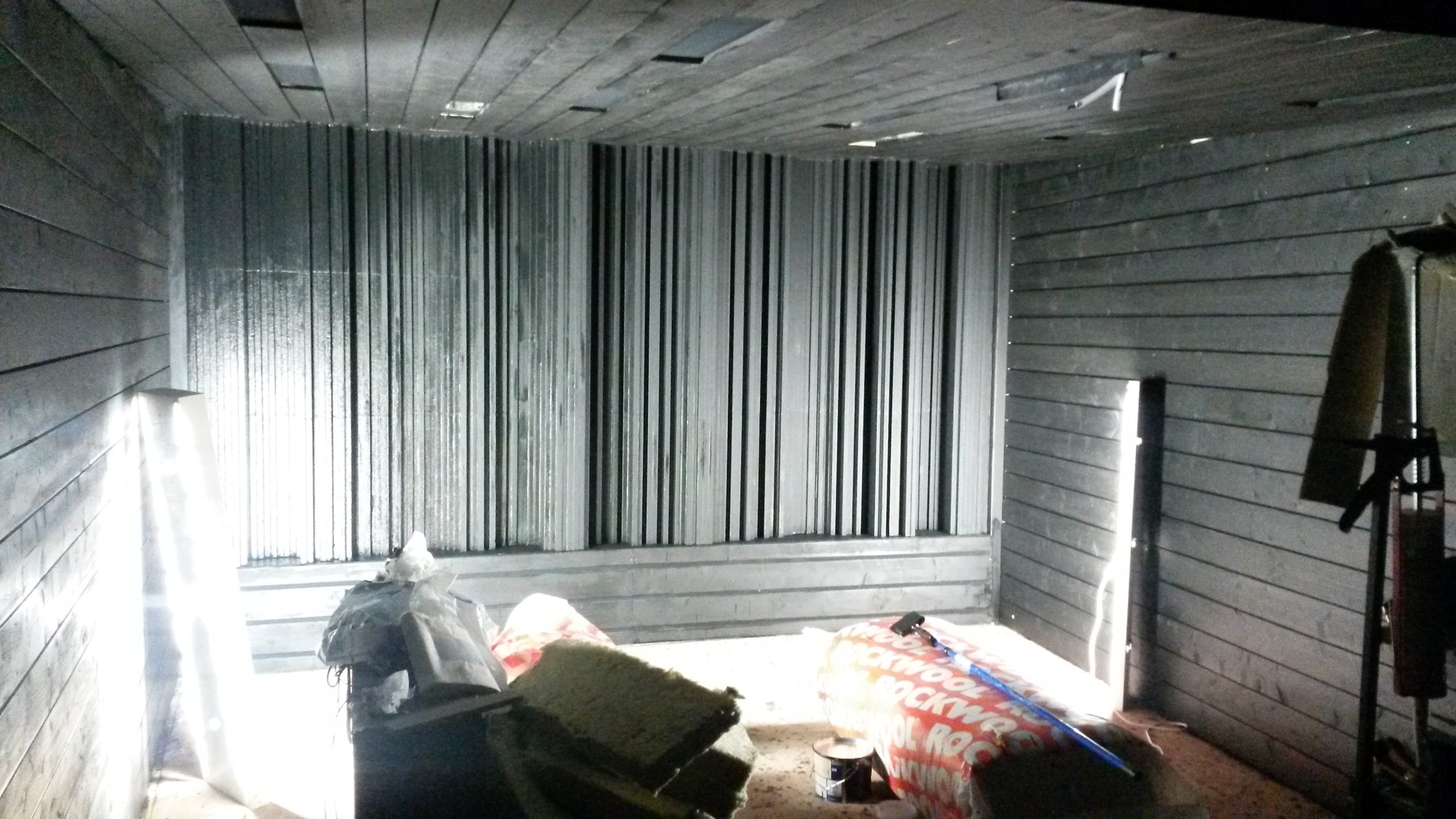

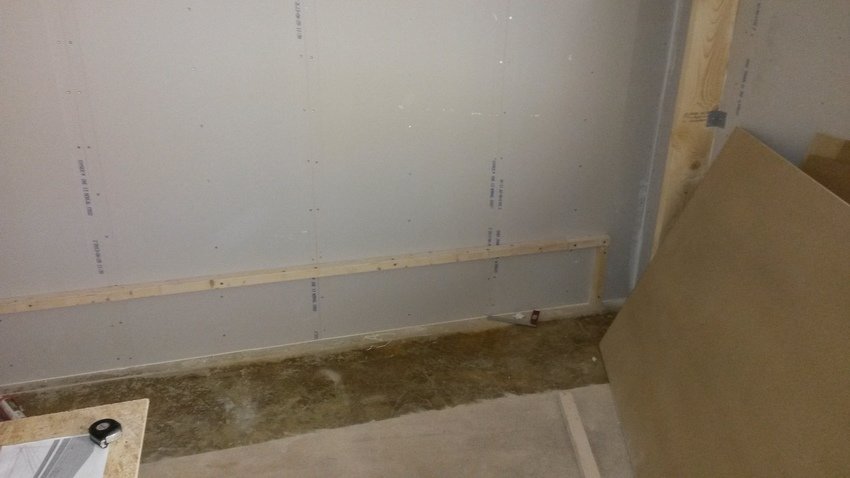

Allt klart för inkläddnad
Har satt upp alla stöd profiler för att hålla upp isoleringen, limmade alla plåt profiler och klistrade på vibrations dämpande butylgummi så det inte kan vibrera/klinga. alla ramar till lamporna sitter också uppe. (2015-09-24 09:22:23)
Har satt upp alla stöd profiler för att hålla upp isoleringen, limmade alla plåt profiler och klistrade på vibrations dämpande butylgummi så det inte kan vibrera/klinga. alla ramar till lamporna sitter också uppe. (2015-09-24 09:22:23)
Produkter på bilden:

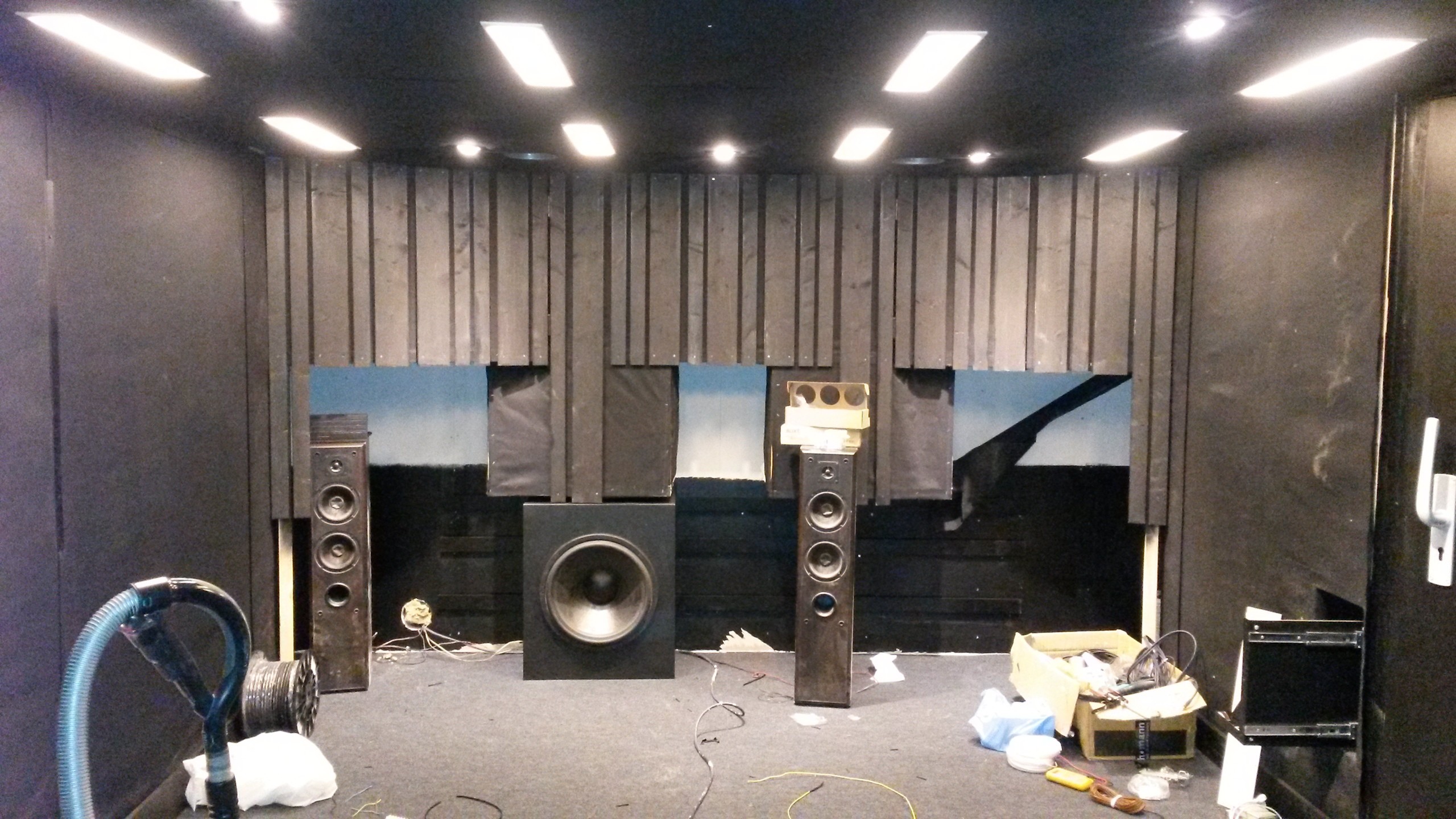

Främre delen färdig!
nu är allt inklätt med tyg och spalt panelerna är på plats, lite färg så är den främre delen klar så långt. (2015-09-27 17:21:20)Bilden är högupplöst. Klicka i bilden för att zooma.
nu är allt inklätt med tyg och spalt panelerna är på plats, lite färg så är den främre delen klar så långt. (2015-09-27 17:21:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

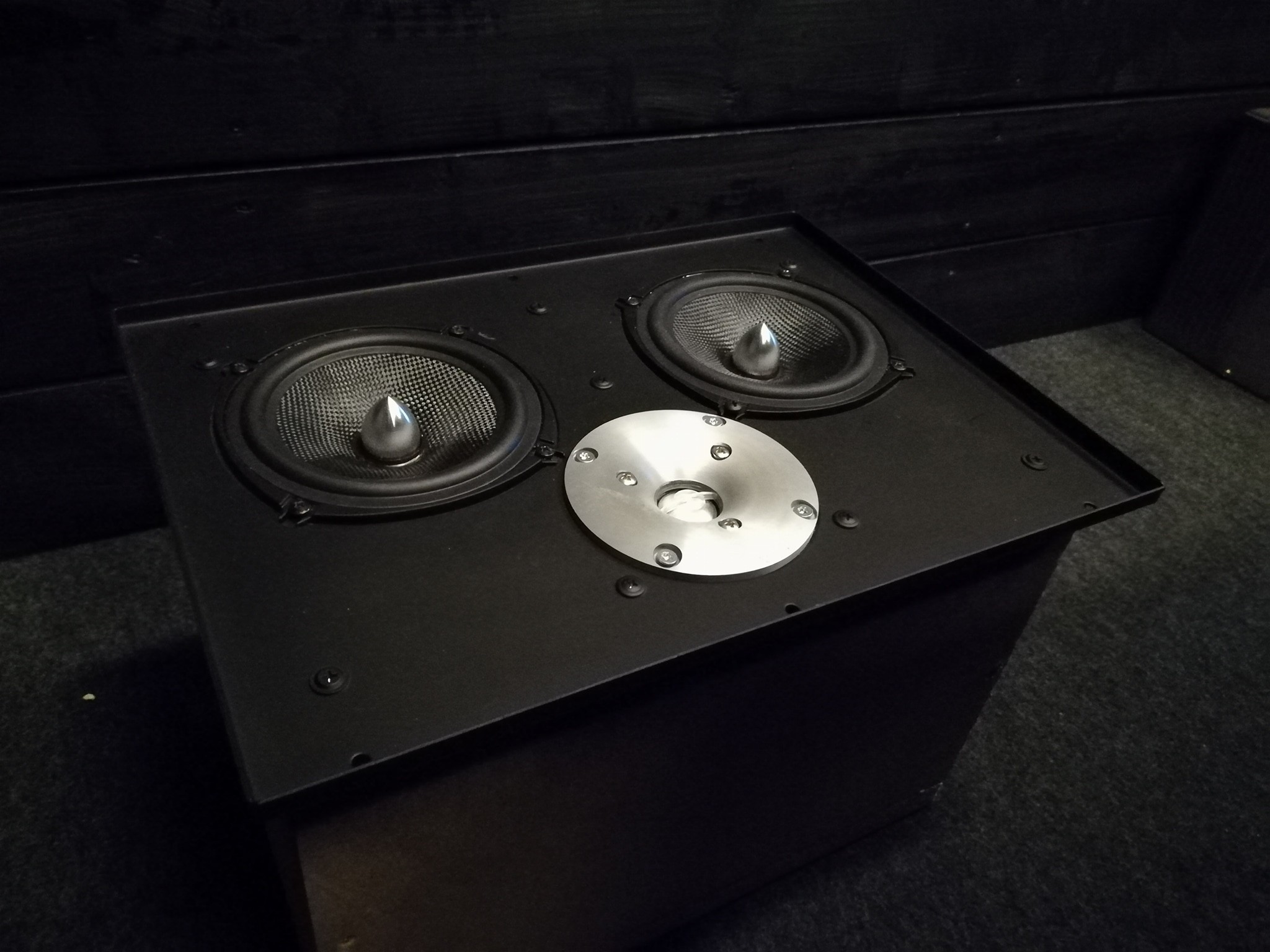

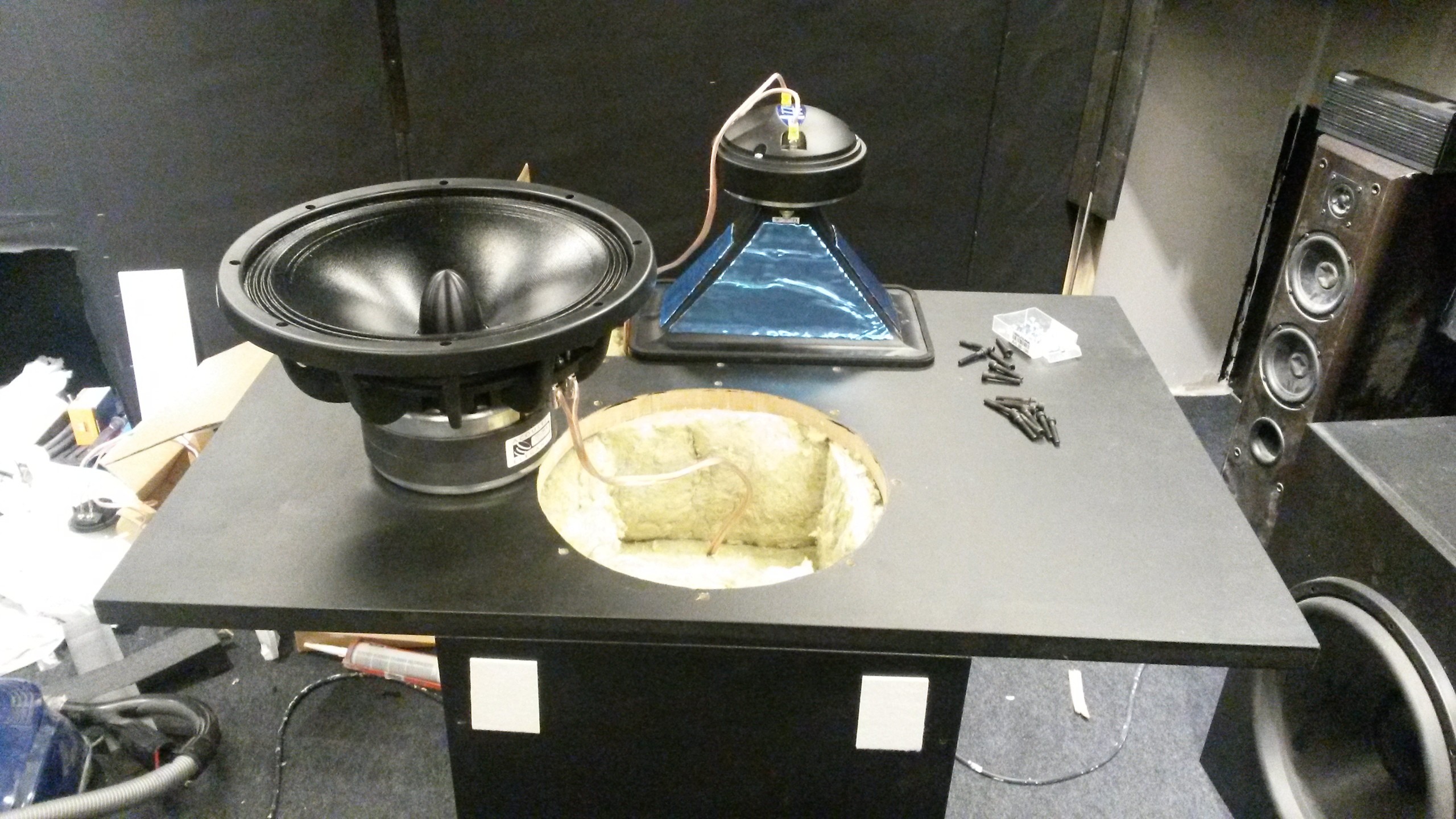

Bygger högtalare
Nu håller jag på med front högtalarna med AE TD12M mellanregister och en Beyma cp380m diskantdriver med ett H290Cwaveguide/horn. (2015-09-27 21:21:33)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu håller jag på med front högtalarna med AE TD12M mellanregister och en Beyma cp380m diskantdriver med ett H290Cwaveguide/horn. (2015-09-27 21:21:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lådor klara för målning
Det var 3 st toppar det, bara köra vidare med 4 st basar! (2015-09-28 21:18:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var 3 st toppar det, bara köra vidare med 4 st basar! (2015-09-28 21:18:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

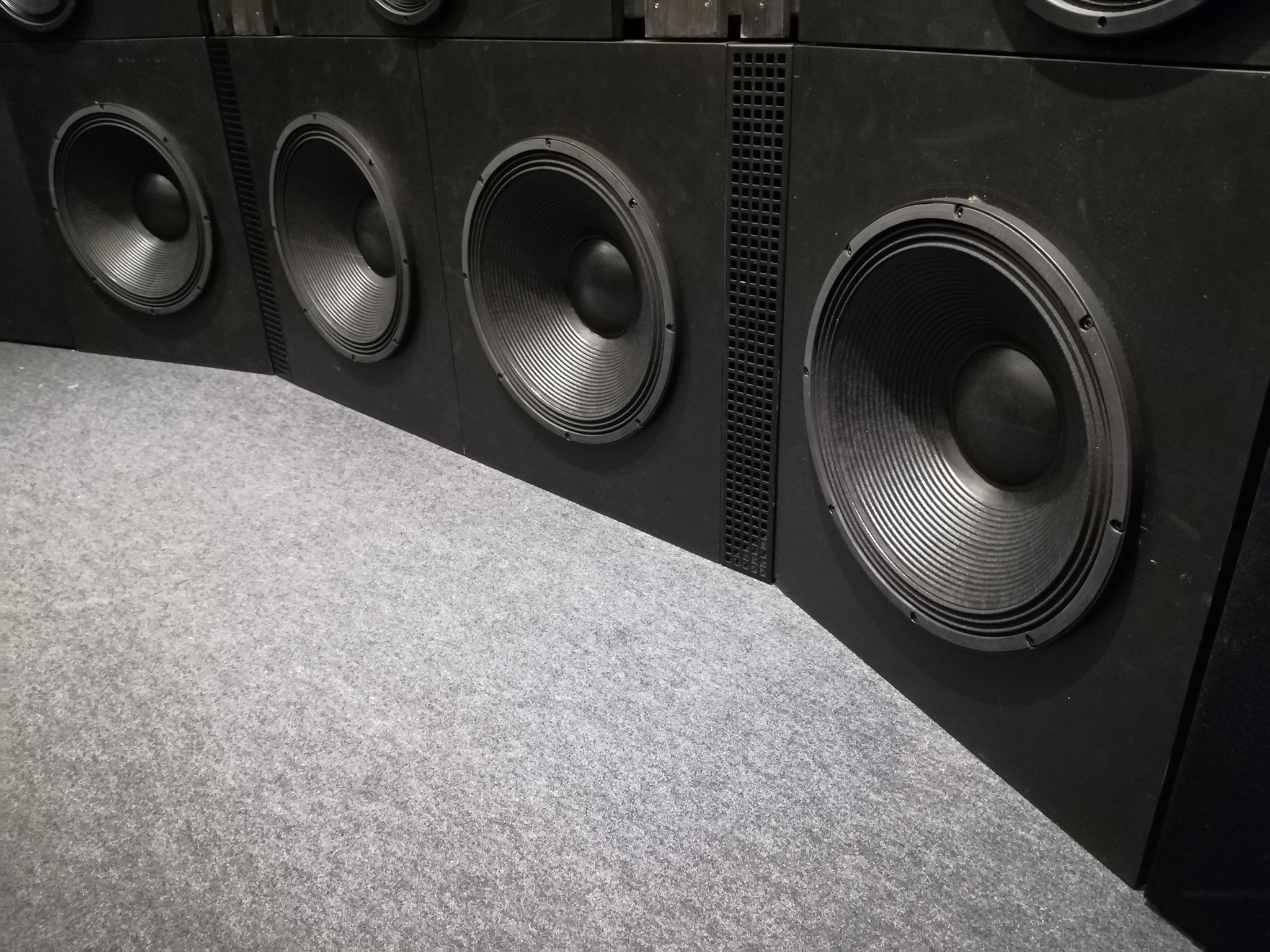

18" basar på gång.
nu börjar dessa 4st ta form, här vart det inget extravagansa som cnc frästa förstärningsstag utan enkla förstärkningar, storleken på varje låda är 60x70x36cm (2015-09-30 21:38:59)Bilden är högupplöst. Klicka i bilden för att zooma.
nu börjar dessa 4st ta form, här vart det inget extravagansa som cnc frästa förstärningsstag utan enkla förstärkningar, storleken på varje låda är 60x70x36cm (2015-09-30 21:38:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Prova lådorna
alla lådor ihopskruvade & ville se att allt passade i den främre väggen, verkar bli bra det här! :-) (2015-10-01 16:26:37)Bilden är högupplöst. Klicka i bilden för att zooma.
alla lådor ihopskruvade & ville se att allt passade i den främre väggen, verkar bli bra det här! :-) (2015-10-01 16:26:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
målning pågår!
idag fick alla framhögtalare lite färg, använde norsjö färg, täckte jätte bra och torkade på 1 timma, värt att lägga lite mer på bra färg! (2015-10-02 22:27:30)Bilden är högupplöst. Klicka i bilden för att zooma.
idag fick alla framhögtalare lite färg, använde norsjö färg, täckte jätte bra och torkade på 1 timma, värt att lägga lite mer på bra färg! (2015-10-02 22:27:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Målning pågår
svart lasyr har det blivit på väg och tak trä panelerna och idag blev det vanlig svart färg på diffusorn, gick åt ca 3.5 liter på 1.8x3.6 meter panel, hade även blandat i microballonger för att få en tjockare färg så det inte sugs in direkt i frigoliten. (2015-10-06 21:52:46)Bilden är högupplöst. Klicka i bilden för att zooma.
svart lasyr har det blivit på väg och tak trä panelerna och idag blev det vanlig svart färg på diffusorn, gick åt ca 3.5 liter på 1.8x3.6 meter panel, hade även blandat i microballonger för att få en tjockare färg så det inte sugs in direkt i frigoliten. (2015-10-06 21:52:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

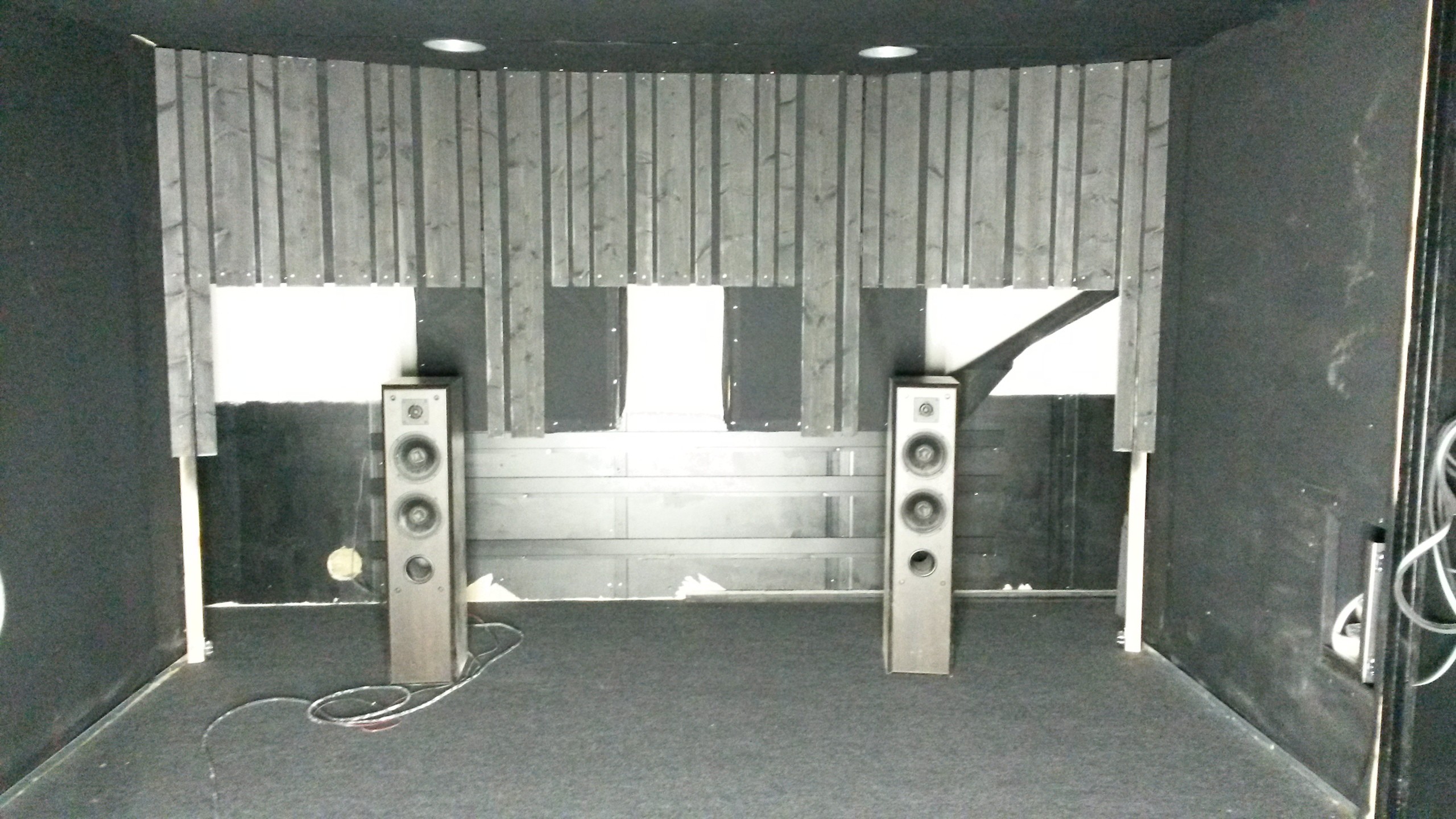

Heltäckningsmattan är lagd
Det blev en antracit grå nålfiltsmatta, nu är det lite lister kvar och belysning sen är det dags att montera ihop högtalare och koppla in allt. (2015-10-11 21:52:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Det blev en antracit grå nålfiltsmatta, nu är det lite lister kvar och belysning sen är det dags att montera ihop högtalare och koppla in allt. (2015-10-11 21:52:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

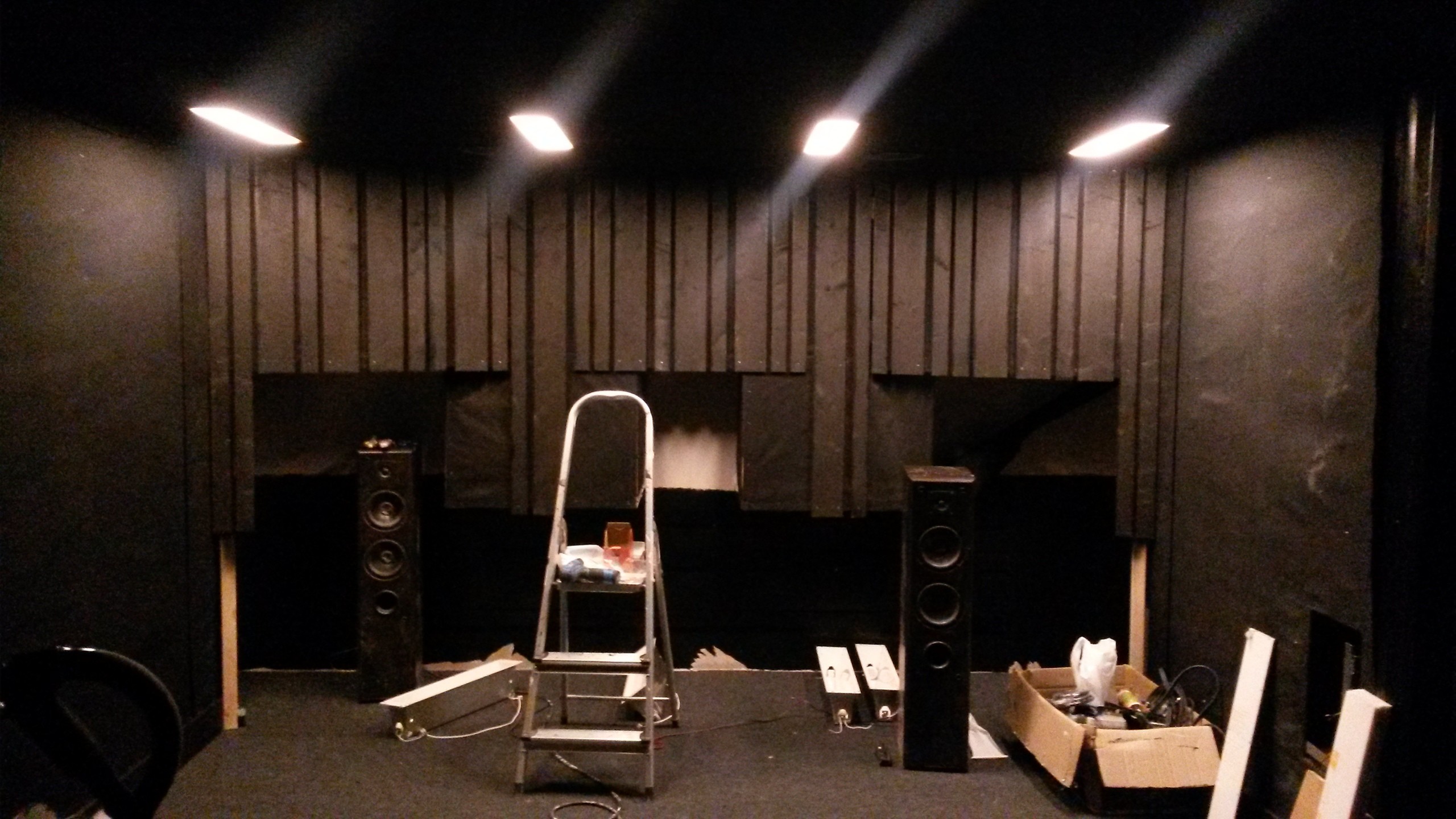

Belysning på G
Monterar upp mina egna armaturer, just ni är det dubbla ikea 6.7watts spotar som lyser, finns öven rgb belysning i. (2015-10-15 21:46:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Monterar upp mina egna armaturer, just ni är det dubbla ikea 6.7watts spotar som lyser, finns öven rgb belysning i. (2015-10-15 21:46:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

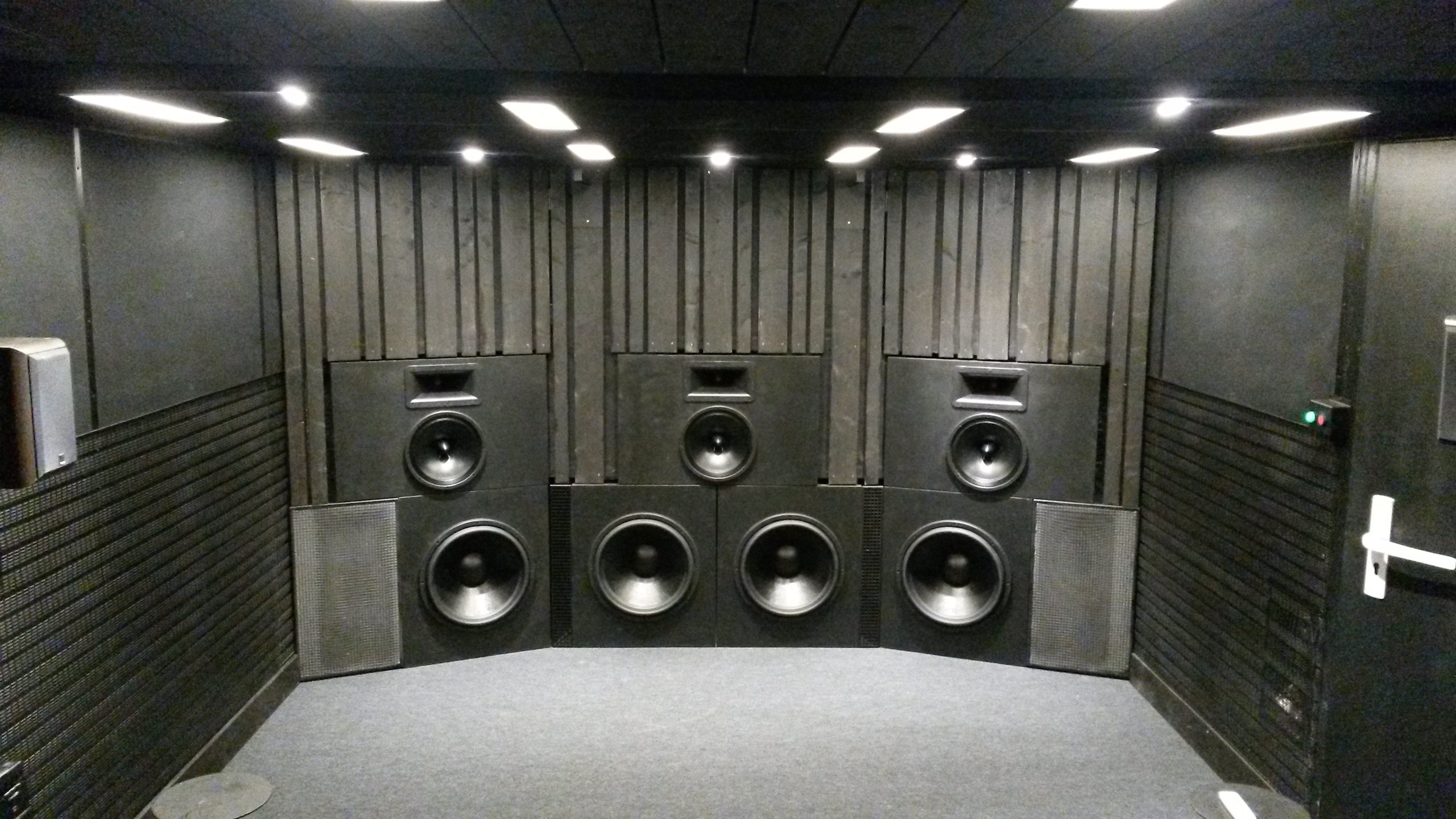

Prova baslåda!
idag fick jag ihop en baslåda och kunde prova den, verkar lovande det här! sen ser man att det kommit upp mer belysning. (2015-10-20 23:21:58)Bilden är högupplöst. Klicka i bilden för att zooma.
idag fick jag ihop en baslåda och kunde prova den, verkar lovande det här! sen ser man att det kommit upp mer belysning. (2015-10-20 23:21:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Monterar frontar
Håller på att skruvar ihop alla högtalare nu, kör med M5 maskinskruv med insex och islagsmutter i lådan
(2015-10-24 13:39:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Håller på att skruvar ihop alla högtalare nu, kör med M5 maskinskruv med insex och islagsmutter i lådan
(2015-10-24 13:39:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
monterar basar!
nu är alla basar monterade med M6 maskin skruv. (2015-10-25 02:26:38)Bilden är högupplöst. Klicka i bilden för att zooma.
nu är alla basar monterade med M6 maskin skruv. (2015-10-25 02:26:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

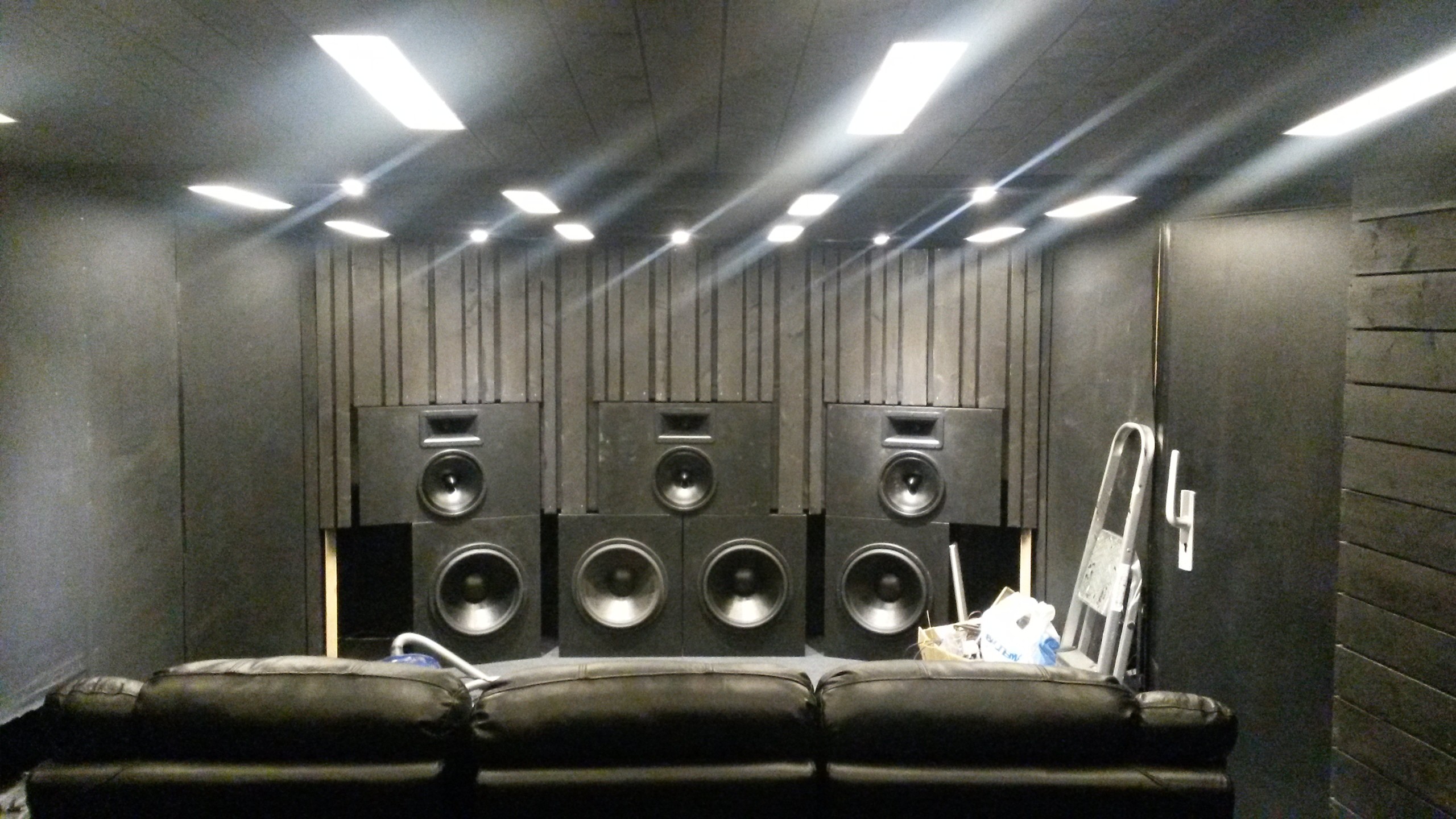

Provar lite...
Kunde inte låta bli att koppla in alla fram högtalare(förutom rör basarna dom kommer nästa vecka) lät riktigt dåligt först, den männskliga faktorn spelade spratt och jag misssade lite i filtret och ett mellanregistret gick upp till 8000hz vilket gjorde att jag trodde jag fått tag på värsta skit högtalarna, nu låter det bättre men tror dom behöver spelas in ett par dagar innan det kommer släppa. (2015-10-24 22:55:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Kunde inte låta bli att koppla in alla fram högtalare(förutom rör basarna dom kommer nästa vecka) lät riktigt dåligt först, den männskliga faktorn spelade spratt och jag misssade lite i filtret och ett mellanregistret gick upp till 8000hz vilket gjorde att jag trodde jag fått tag på värsta skit högtalarna, nu låter det bättre men tror dom behöver spelas in ett par dagar innan det kommer släppa. (2015-10-24 22:55:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Belysning bakvägg
ordnade lite belysning på diffusor väggen med LED strip, ska nog testa med några spotlights också. (2015-10-29 09:21:30)Bilden är högupplöst. Klicka i bilden för att zooma.
ordnade lite belysning på diffusor väggen med LED strip, ska nog testa med några spotlights också. (2015-10-29 09:21:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Tillv ram till duk
Håller på att göra en egen ram till duken, tillverkad i vanligt 1.5mm järn, stansade upp alla hål och bockade och svetsade fast brickorna.. (2015-10-29 21:47:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Håller på att göra en egen ram till duken, tillverkad i vanligt 1.5mm järn, stansade upp alla hål och bockade och svetsade fast brickorna.. (2015-10-29 21:47:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Diy duk ram
ska duken vara ljud transparent så ska ju ramen också vara det, har redan tömt kontot allt för många gånger så här blir det lite budget variant med spandex tyg istället. (2015-10-29 21:50:04)Bilden är högupplöst. Klicka i bilden för att zooma.
ska duken vara ljud transparent så ska ju ramen också vara det, har redan tömt kontot allt för många gånger så här blir det lite budget variant med spandex tyg istället. (2015-10-29 21:50:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Diy duk ram
duken har måtten 1447x2930mm viket blir en mix mellan 16:9 & 2.35:1, denna är 2.025:1 viket gör att en 16:9 bild med vanlig 2.35 bild i kommer kunna zoomas upp så bara bilden och sub texten är kvar. (2015-10-29 21:51:57)Bilden är högupplöst. Klicka i bilden för att zooma.
duken har måtten 1447x2930mm viket blir en mix mellan 16:9 & 2.35:1, denna är 2.025:1 viket gör att en 16:9 bild med vanlig 2.35 bild i kommer kunna zoomas upp så bara bilden och sub texten är kvar. (2015-10-29 21:51:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

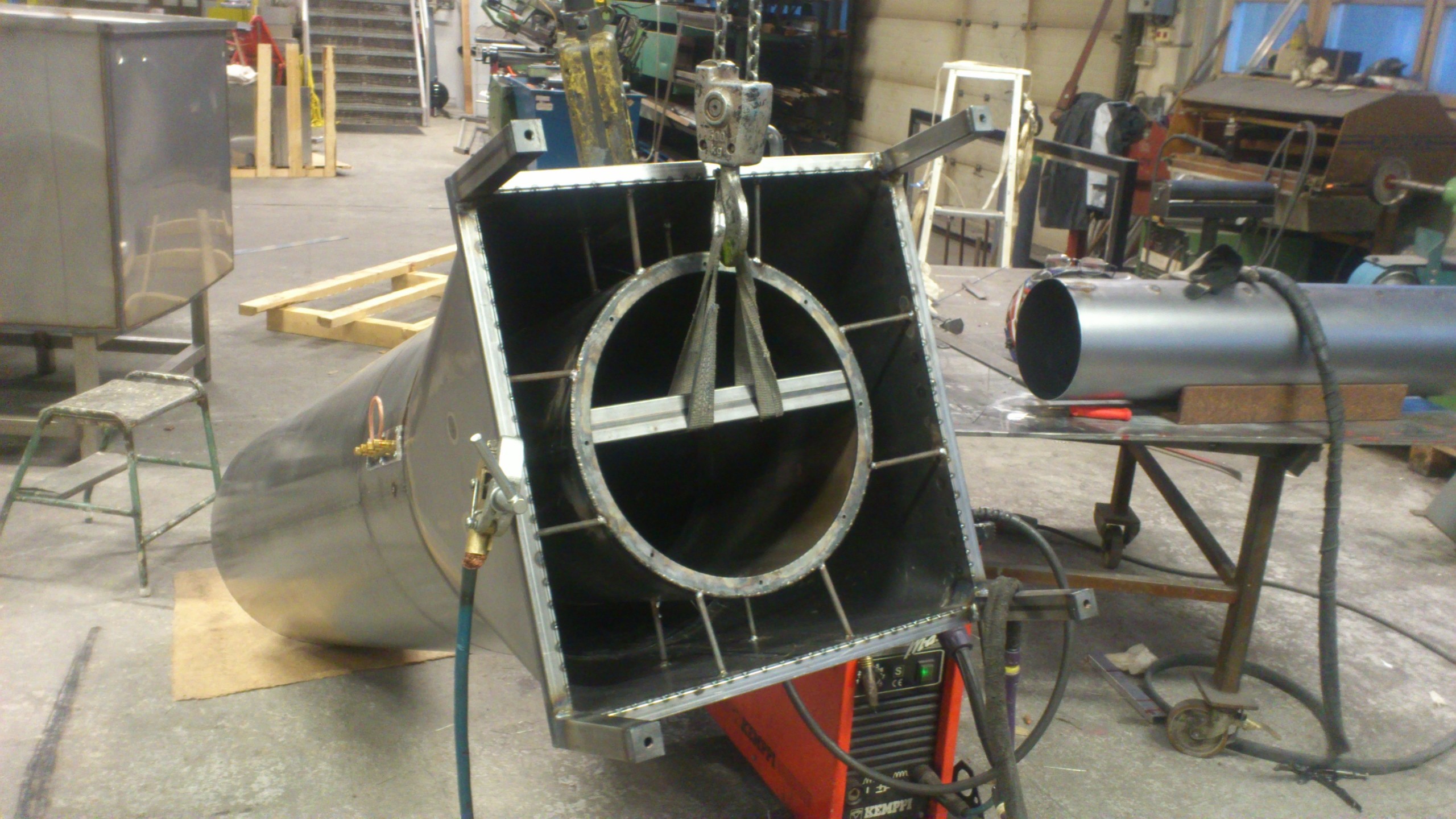

Basrörs bygge

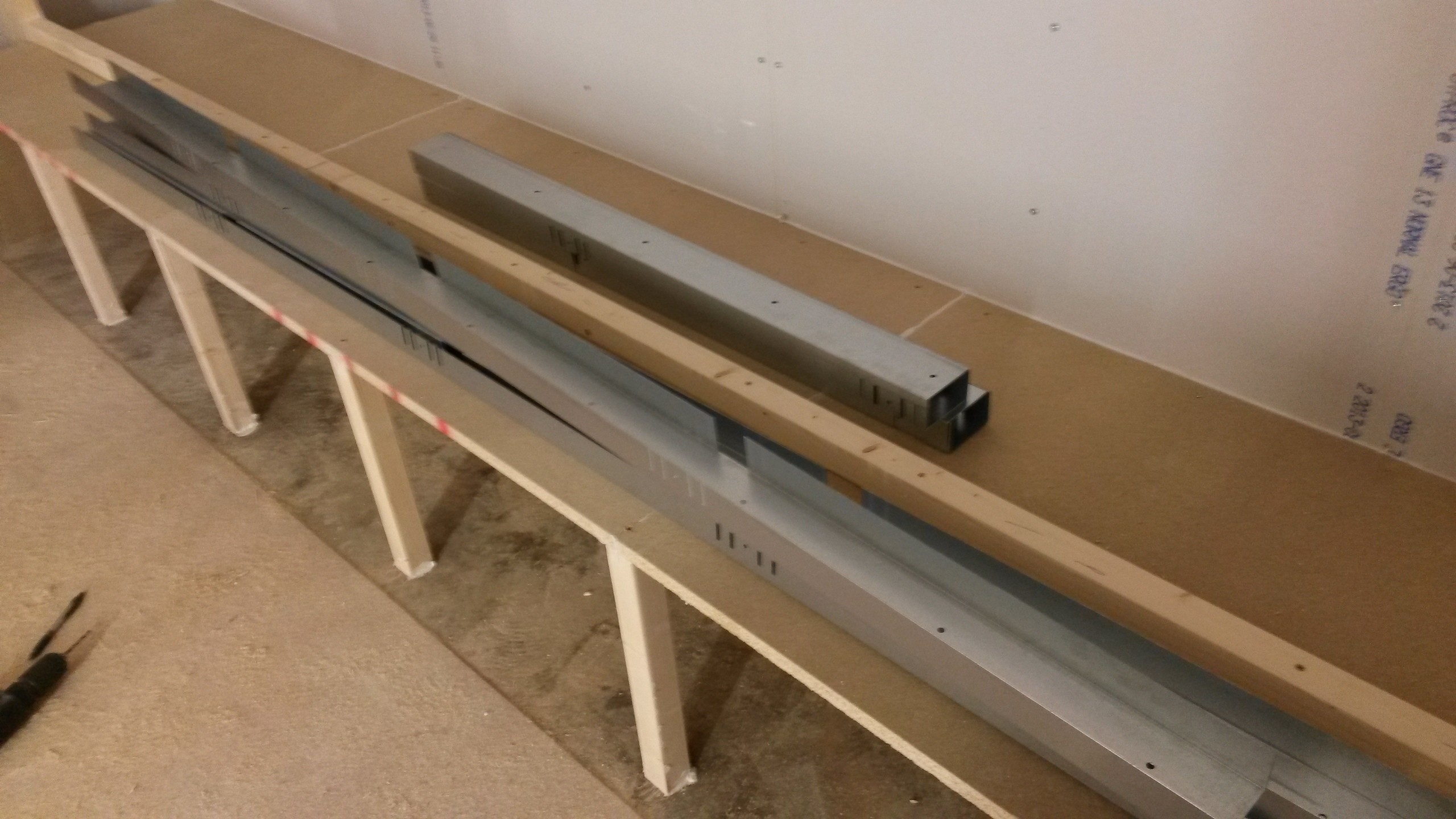

Här ser man hur Transmission line rören ser ut, byggt i 2mm järn plåt och basen sitter i mitten och det lilla röret går till andra änden ca 12cm ifrån topp locket och där sitter en pyramid för att sprida ljudet och få det och vända runt och gå tillbaka och ut.
Vid mätning med jens så gav dom faktiskt riktigt bra resultat, lägre dist än SI HT18 basarna(iaf upp till 70hz) och mer output än 4 st 18". (2015-11-28 20:37:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur Transmission line rören ser ut, byggt i 2mm järn plåt och basen sitter i mitten och det lilla röret går till andra änden ca 12cm ifrån topp locket och där sitter en pyramid för att sprida ljudet och få det och vända runt och gå tillbaka och ut.
Vid mätning med jens så gav dom faktiskt riktigt bra resultat, lägre dist än SI HT18 basarna(iaf upp till 70hz) och mer output än 4 st 18". (2015-11-28 20:37:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Flyttar basar!
Idag påbörjade vi flytten av basarna, fick vara 4 man för att få ut dom från gamla bion då dom var för långa för att bära rakt ut, vikten ligger på ca 120kg styck. (2015-11-10 15:07:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Idag påbörjade vi flytten av basarna, fick vara 4 man för att få ut dom från gamla bion då dom var för långa för att bära rakt ut, vikten ligger på ca 120kg styck. (2015-11-10 15:07:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

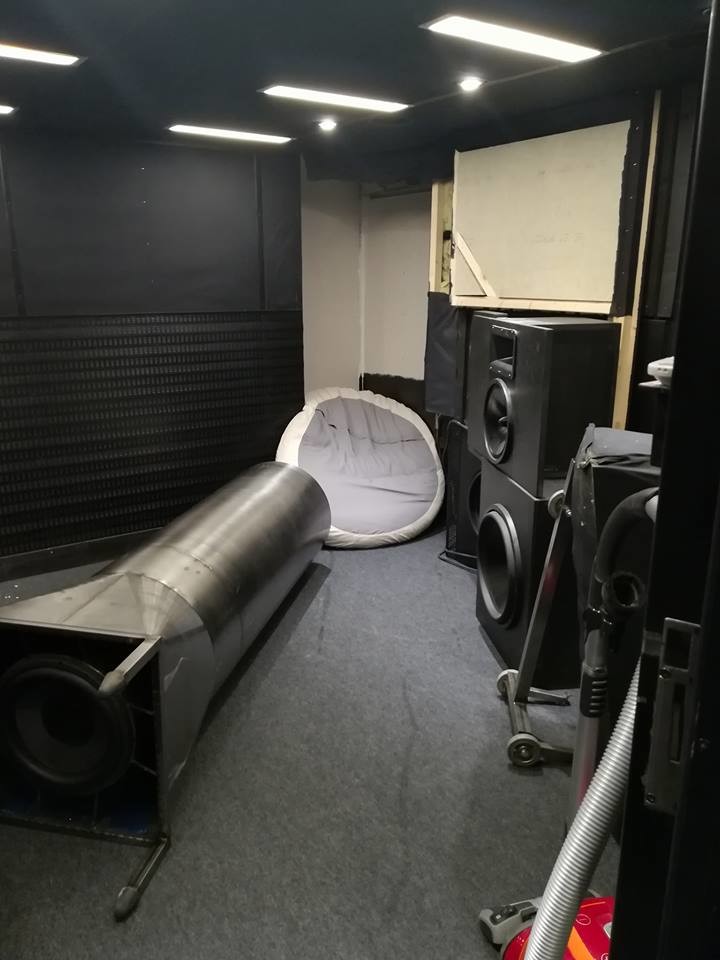

Basrör på plats!
vi lyckades på 2 man att få dom på plats, fick trä upp dom i hålet och hade tillverkat en liten special vagn/lyft för att kunna lyfta dom rakt upp så det går att flytta dom in mot hörnen. För den som inte vet vad det är för typ av rör är det en 15" bas varje och konstruktionen är transmission-line. (2015-11-11 19:20:48)Bilden är högupplöst. Klicka i bilden för att zooma.
vi lyckades på 2 man att få dom på plats, fick trä upp dom i hålet och hade tillverkat en liten special vagn/lyft för att kunna lyfta dom rakt upp så det går att flytta dom in mot hörnen. För den som inte vet vad det är för typ av rör är det en 15" bas varje och konstruktionen är transmission-line. (2015-11-11 19:20:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

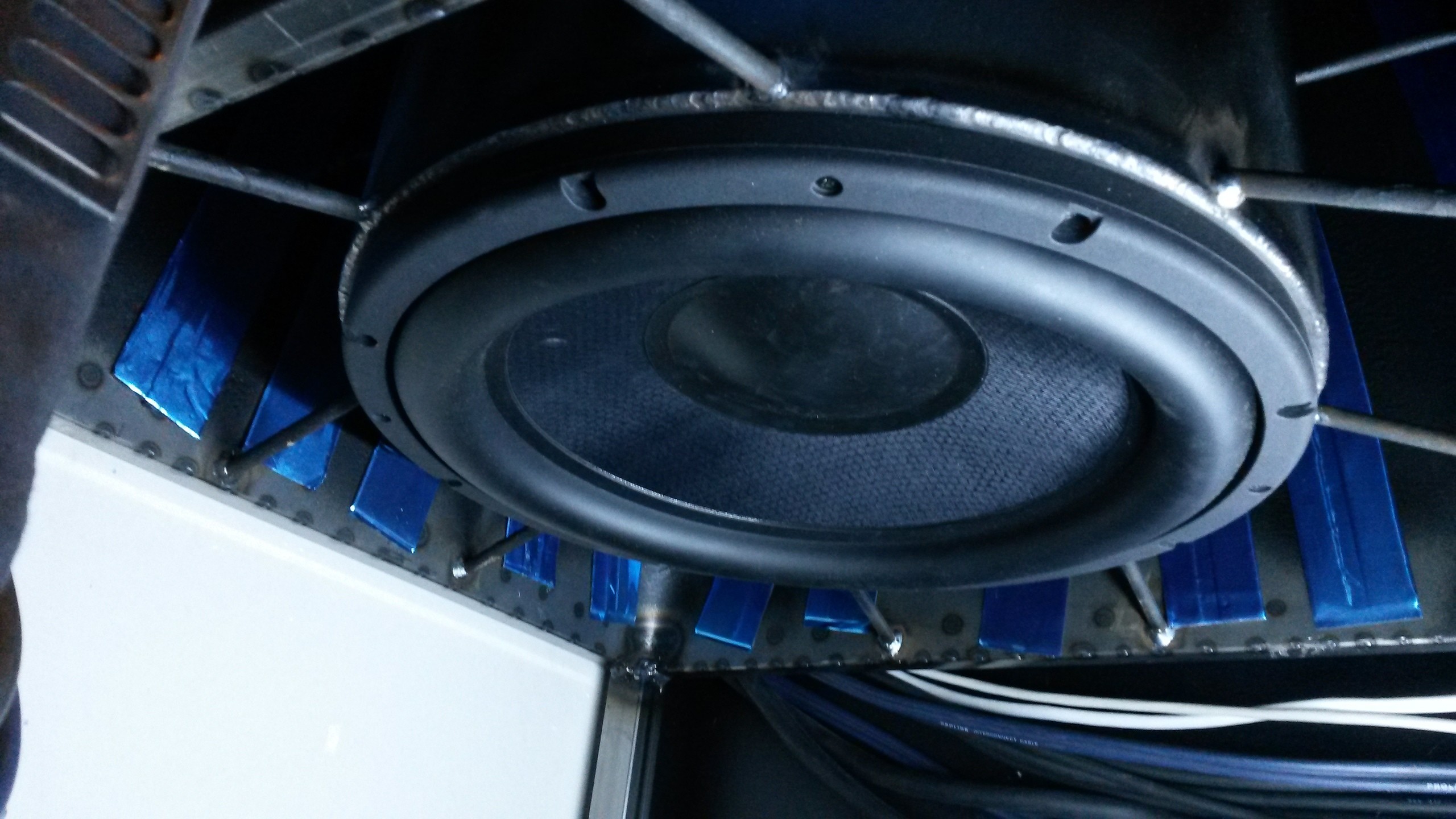

15" bas i TL/horn rör
Här ser man undersidan på horn/transmission-line rören, avstämda till ca 18hz. (2016-10-14 07:16:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man undersidan på horn/transmission-line rören, avstämda till ca 18hz. (2016-10-14 07:16:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Prov spelat basar
Nu så har jag provat att spela med 15" TL lådorna, fantastiskt att 2 st 15" kan spela kraftigare än 4 st 18", nu märker man hur hur ineffektiva slutna lådor är. Men som planerat var det inte helt lätt att integrera dom med varandra, fick faktiskt lägga en delay på 18" motsvarande längden på rören(4.2meter), då kom allt i fas. (2015-11-12 05:41:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu så har jag provat att spela med 15" TL lådorna, fantastiskt att 2 st 15" kan spela kraftigare än 4 st 18", nu märker man hur hur ineffektiva slutna lådor är. Men som planerat var det inte helt lätt att integrera dom med varandra, fick faktiskt lägga en delay på 18" motsvarande längden på rören(4.2meter), då kom allt i fas. (2015-11-12 05:41:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

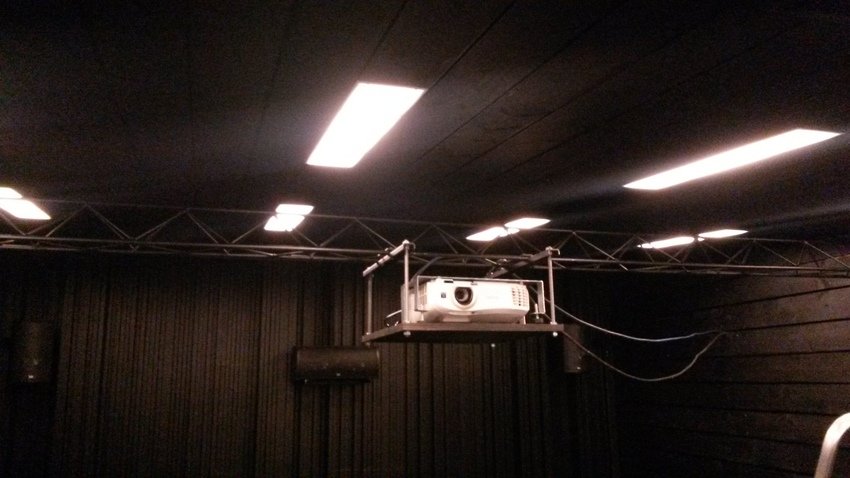

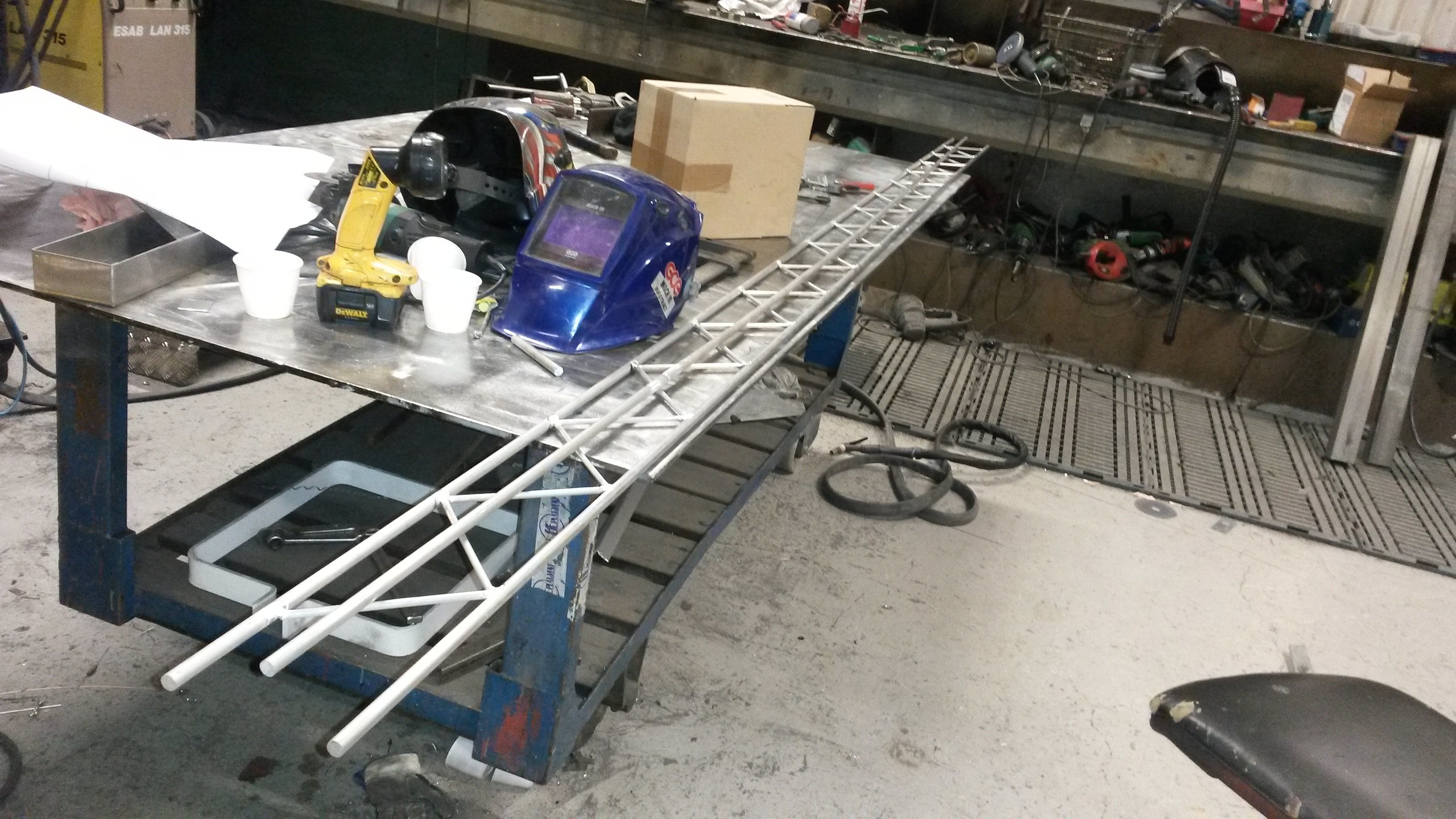

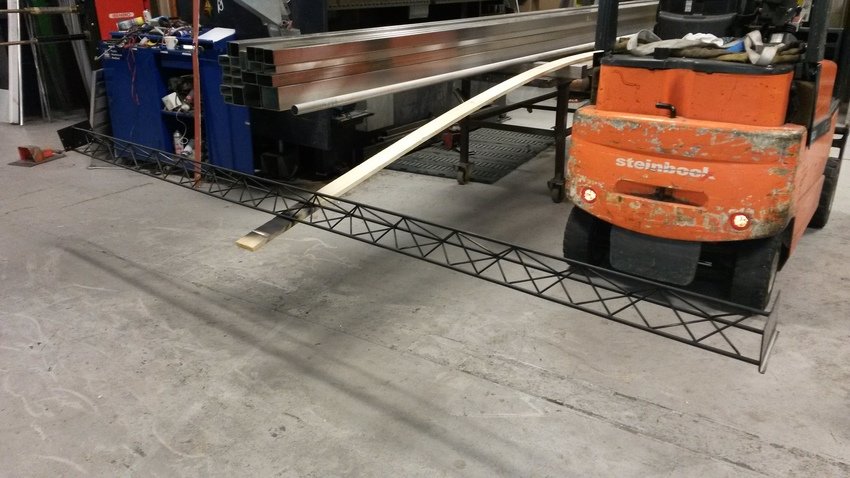

Tross till projektor
Kan inte hänga projektorn direkt i taket utan gör en trekants alu tross som sitter mellan sido väggarna som inte flexar så som taket gör vid djupbas. (2015-11-14 18:13:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Kan inte hänga projektorn direkt i taket utan gör en trekants alu tross som sitter mellan sido väggarna som inte flexar så som taket gör vid djupbas. (2015-11-14 18:13:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

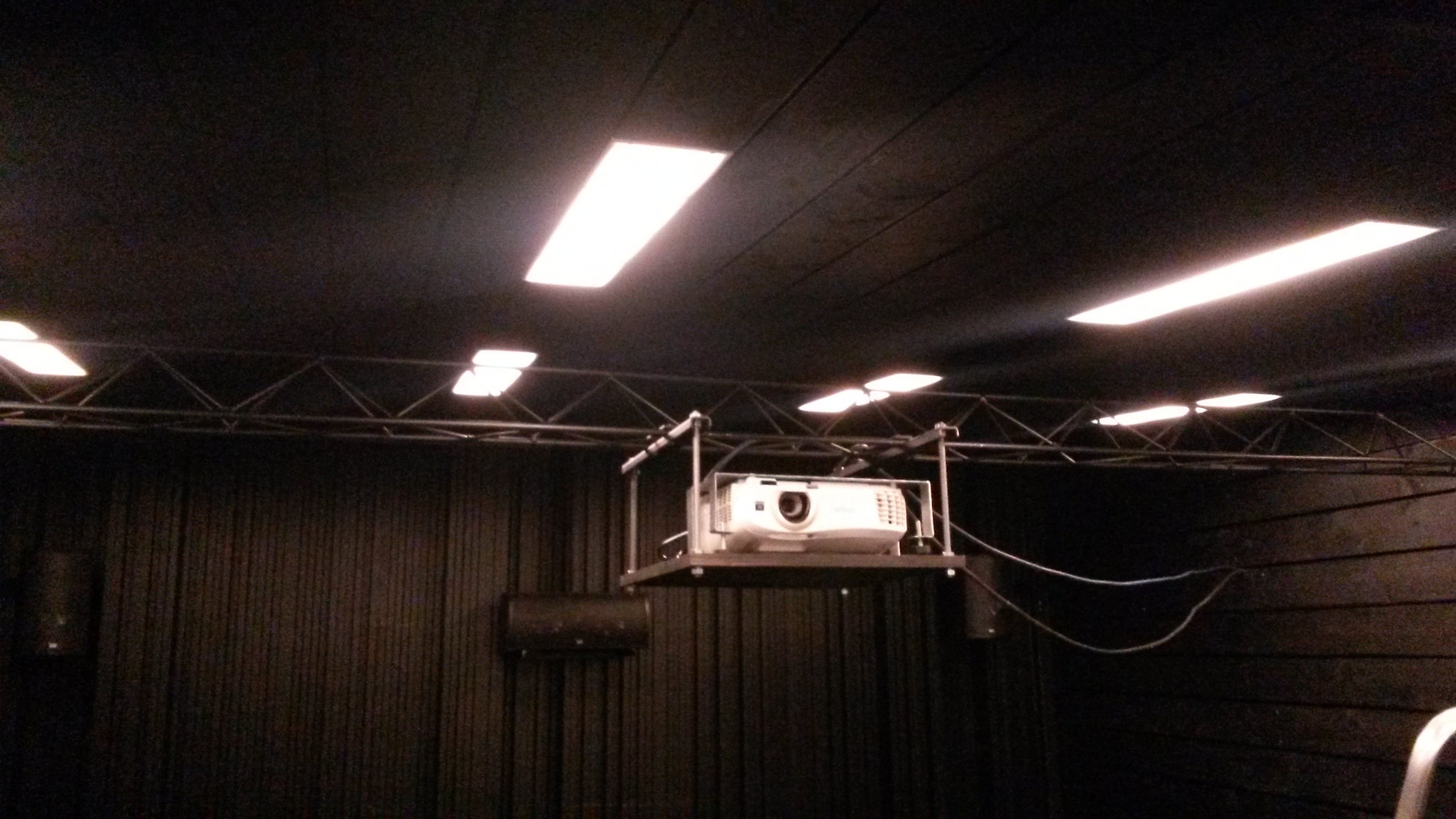

Alu tross lackad
nu är den klar så långt, nu är det bara ordna en liten hylla som projektorn ska stå på. (2015-11-15 15:54:46)Bilden är högupplöst. Klicka i bilden för att zooma.
nu är den klar så långt, nu är det bara ordna en liten hylla som projektorn ska stå på. (2015-11-15 15:54:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
på/av knapp

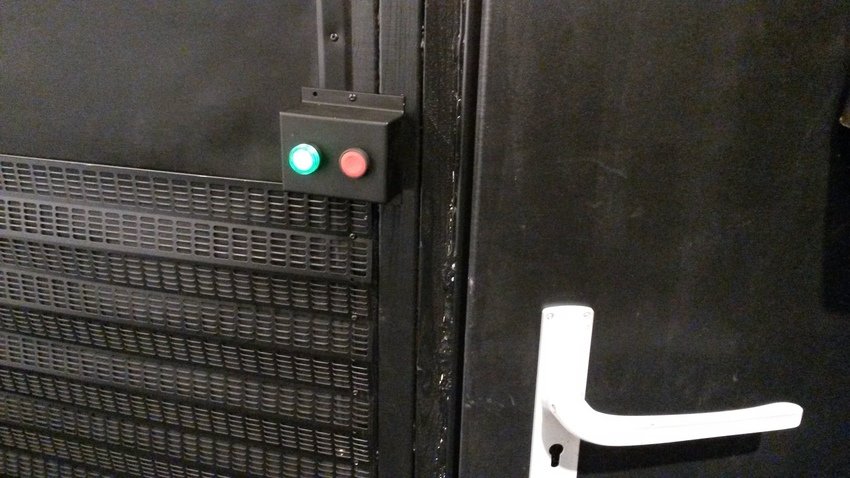

Det fick bli fjärrstyrning av på/av för alla slutsteg/elektronik, sitter ett 25A 3fas relä som slår till/från. (2015-11-23 11:08:24)Bilden är högupplöst. Klicka i bilden för att zooma.
Det fick bli fjärrstyrning av på/av för alla slutsteg/elektronik, sitter ett 25A 3fas relä som slår till/från. (2015-11-23 11:08:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

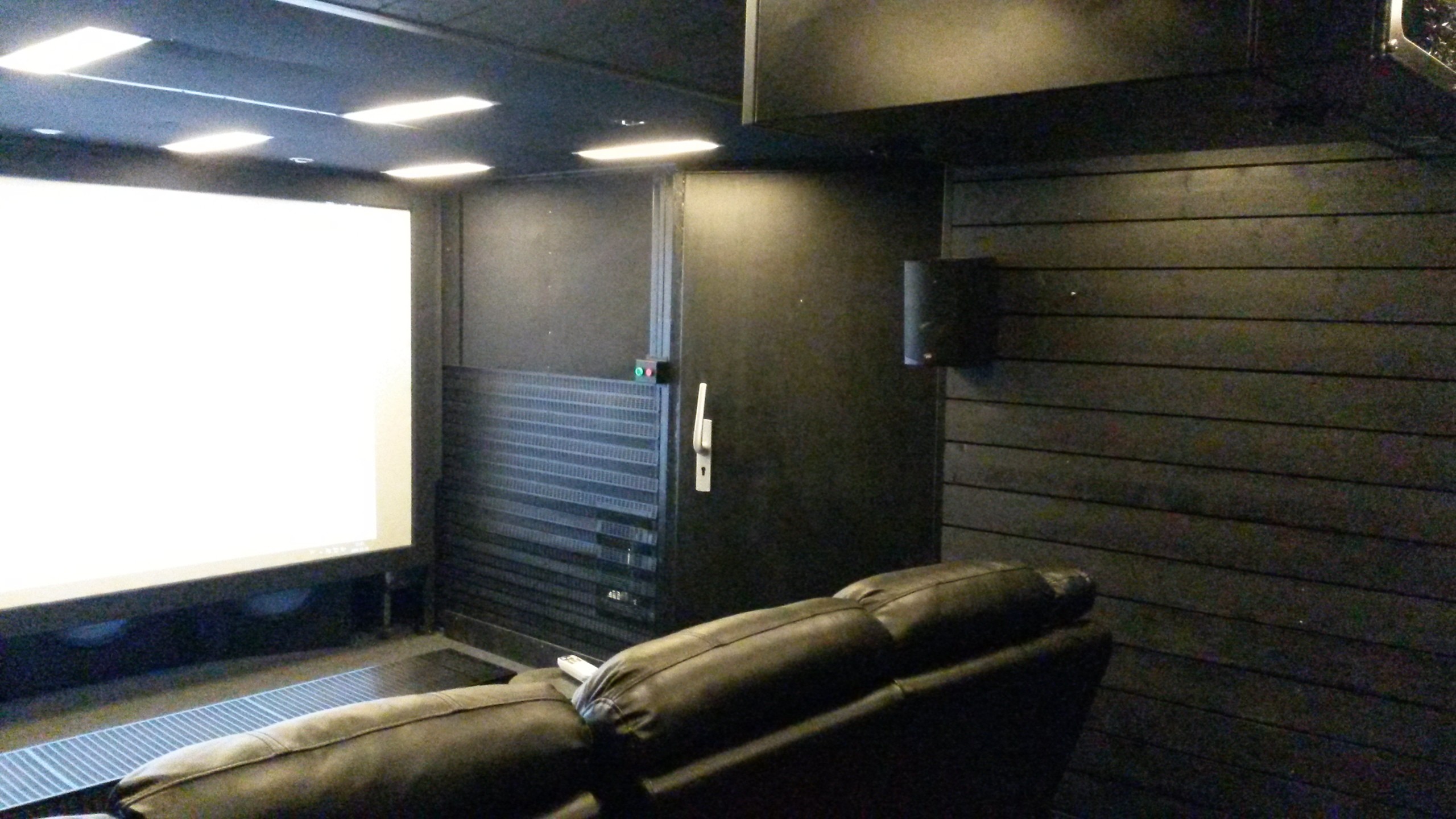

Front system
Nu har jag fått upp sido galler för att skydda tyget. (2015-11-24 09:28:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu har jag fått upp sido galler för att skydda tyget. (2015-11-24 09:28:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
elektronik hylla
htpc och receiver m.m står på en utdragbar hylla. (2015-11-24 09:31:26)Bilden är högupplöst. Klicka i bilden för att zooma.
htpc och receiver m.m står på en utdragbar hylla. (2015-11-24 09:31:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

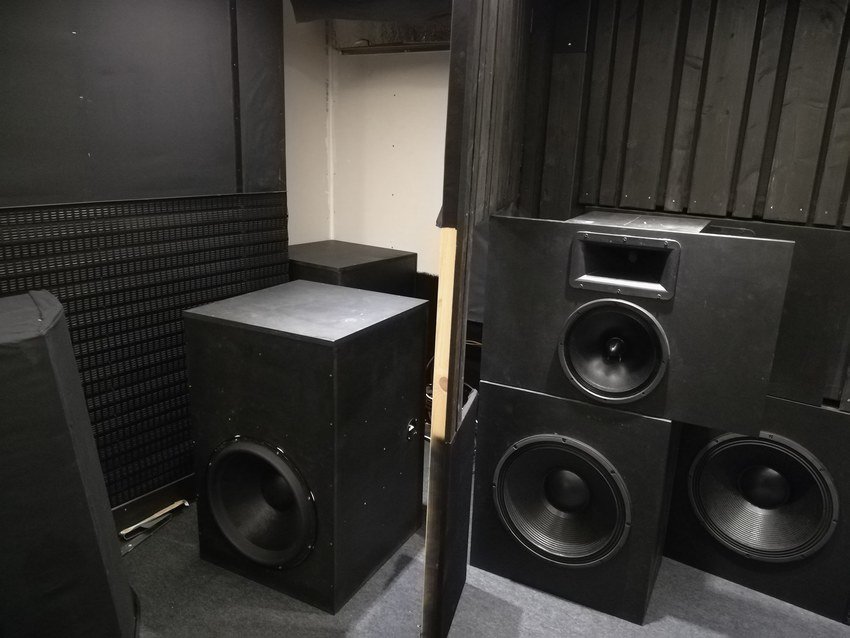

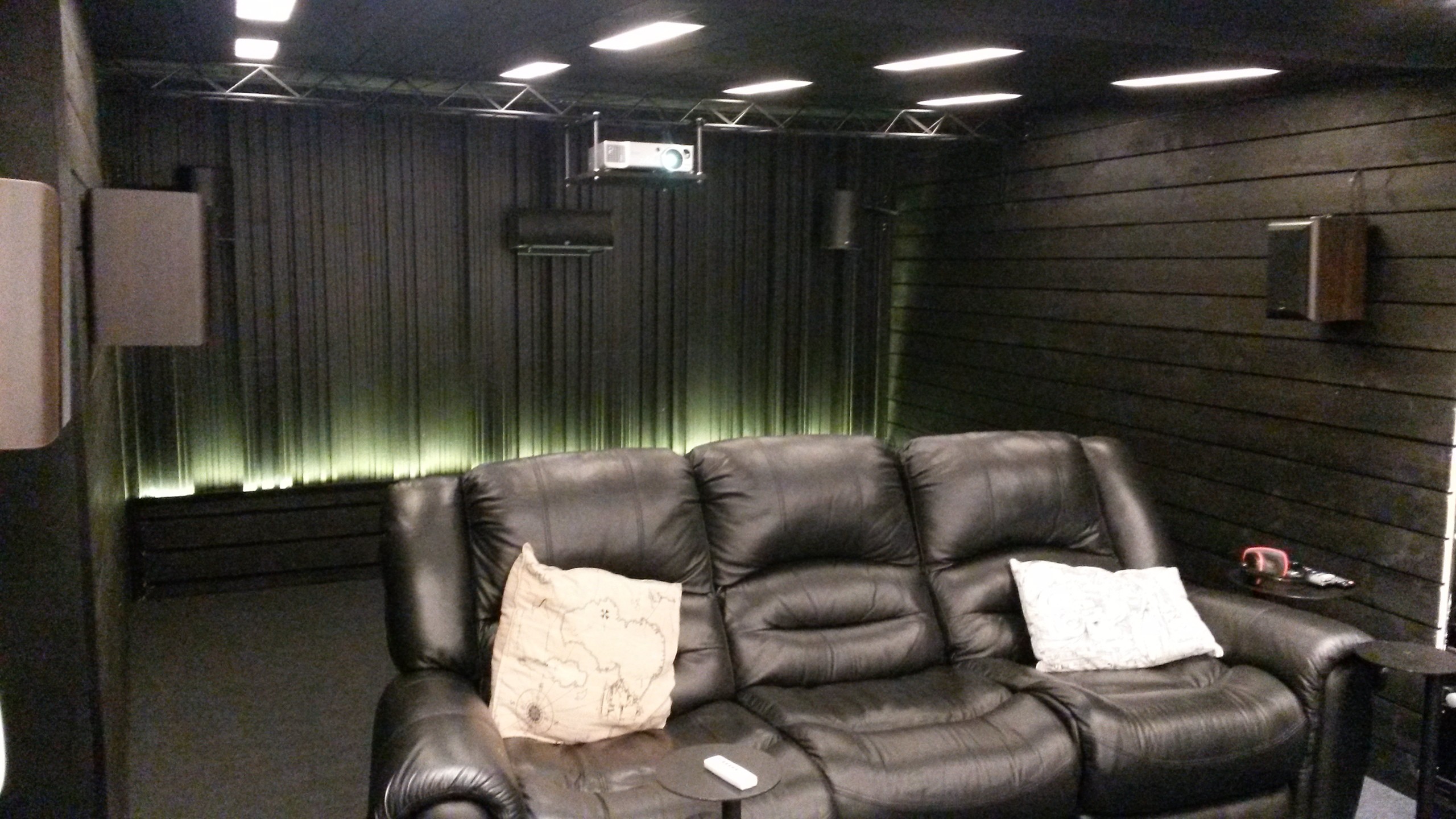

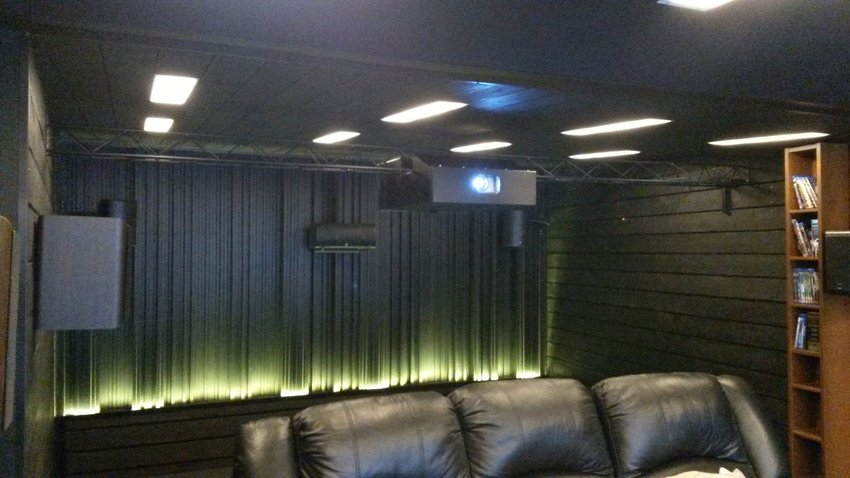

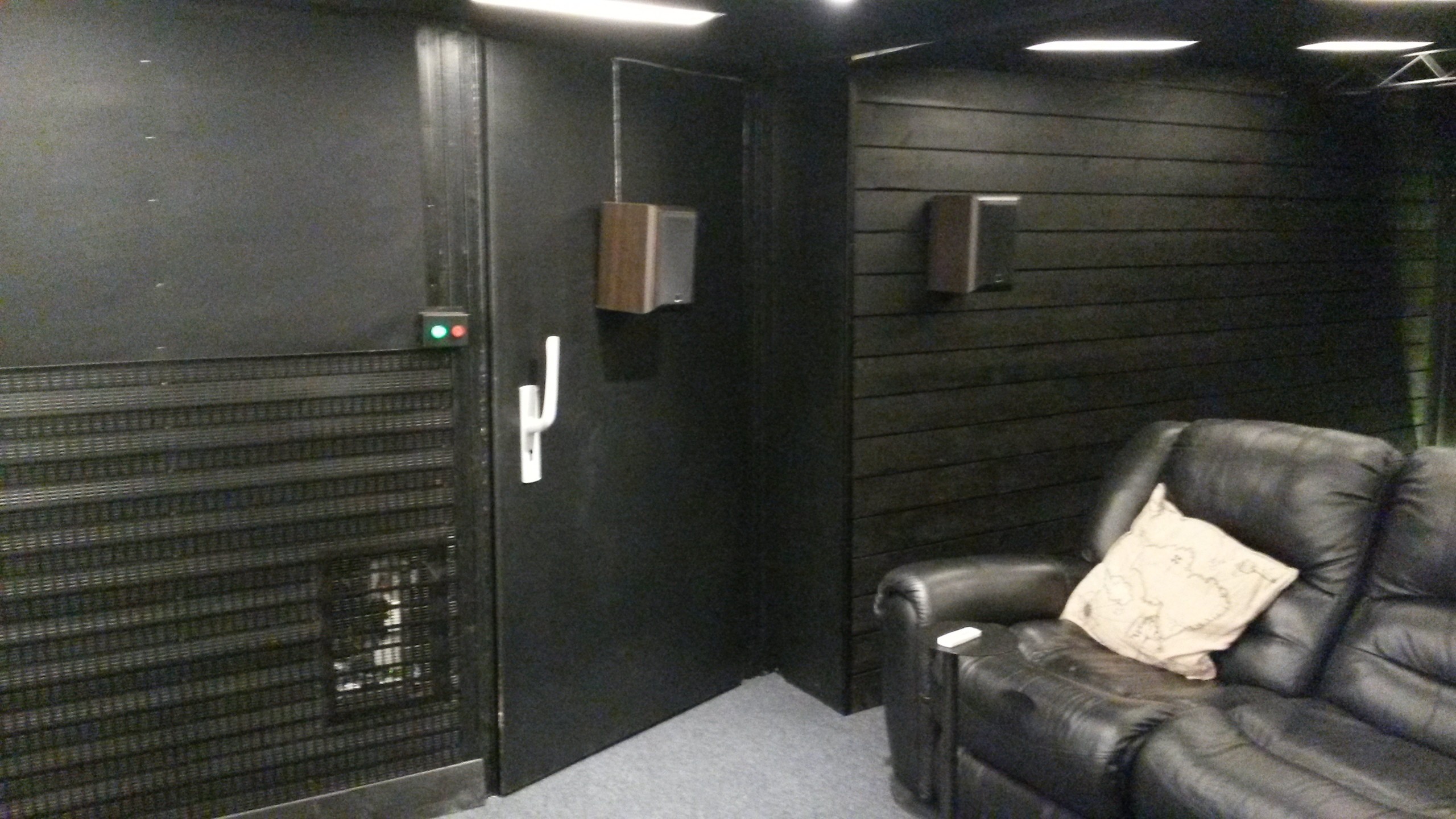

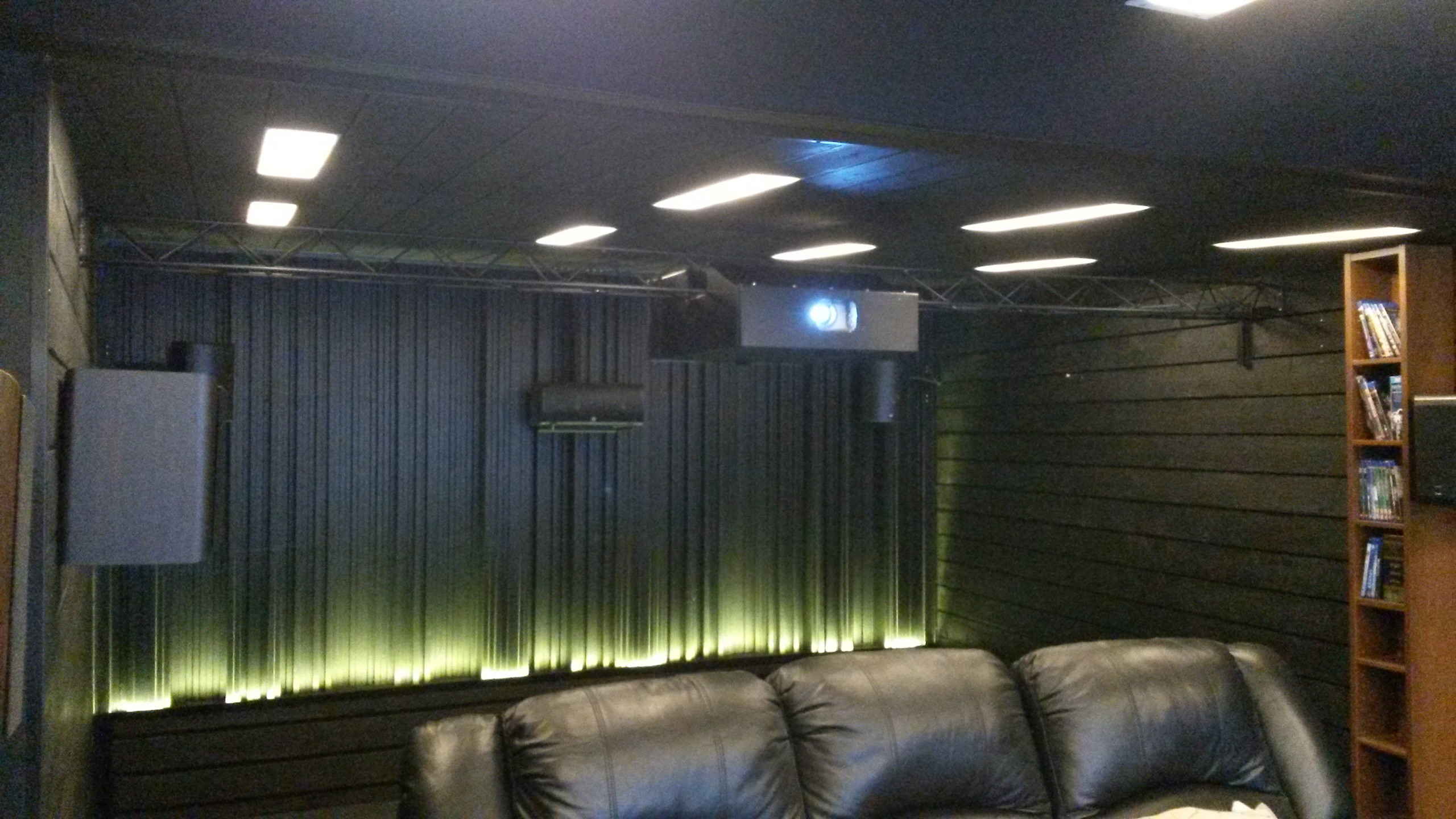

Bakdel av bion
nu är alla surround högtalare och projektor på plats. (2015-11-24 09:33:28)Bilden är högupplöst. Klicka i bilden för att zooma.
nu är alla surround högtalare och projektor på plats. (2015-11-24 09:33:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

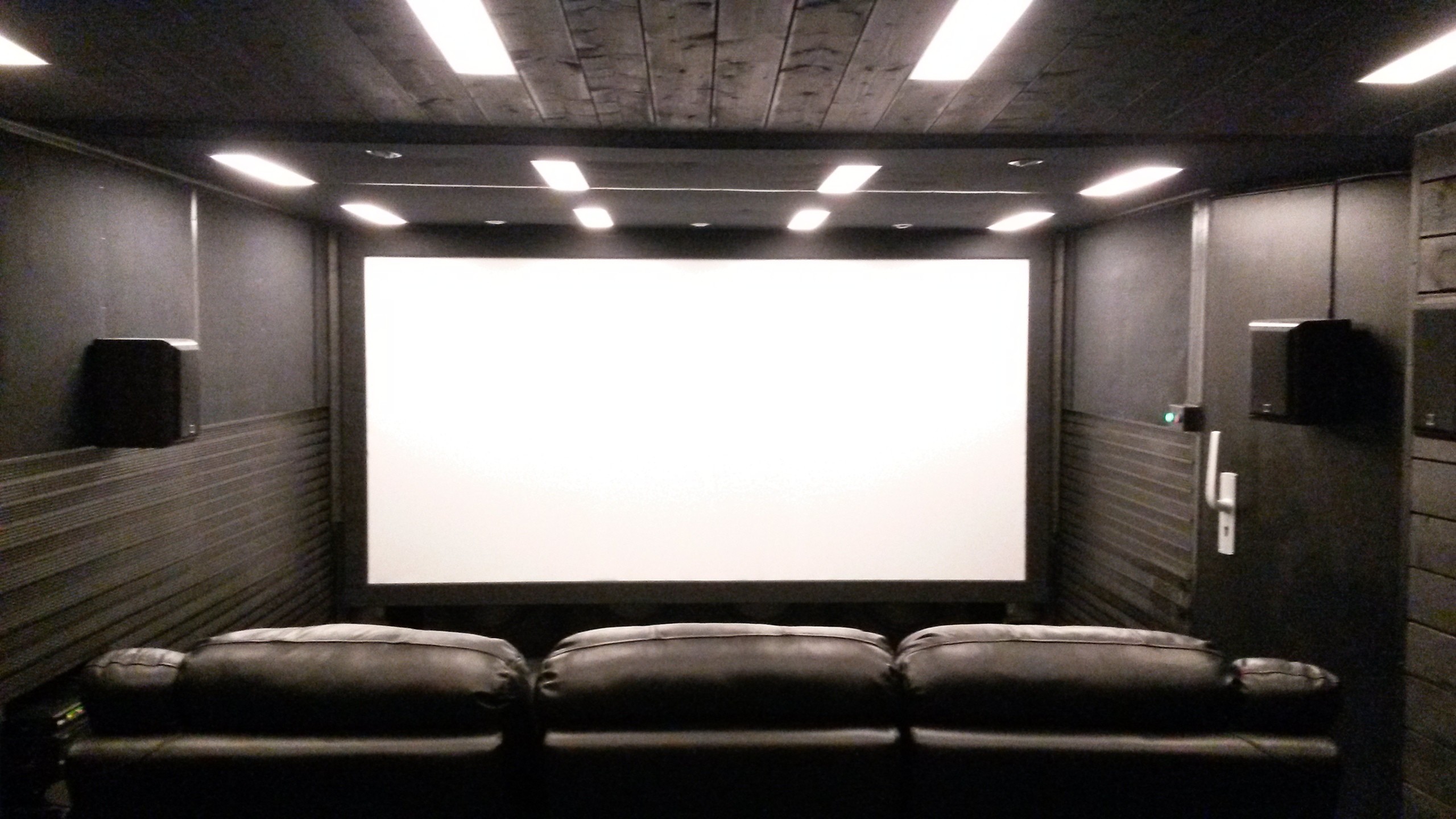

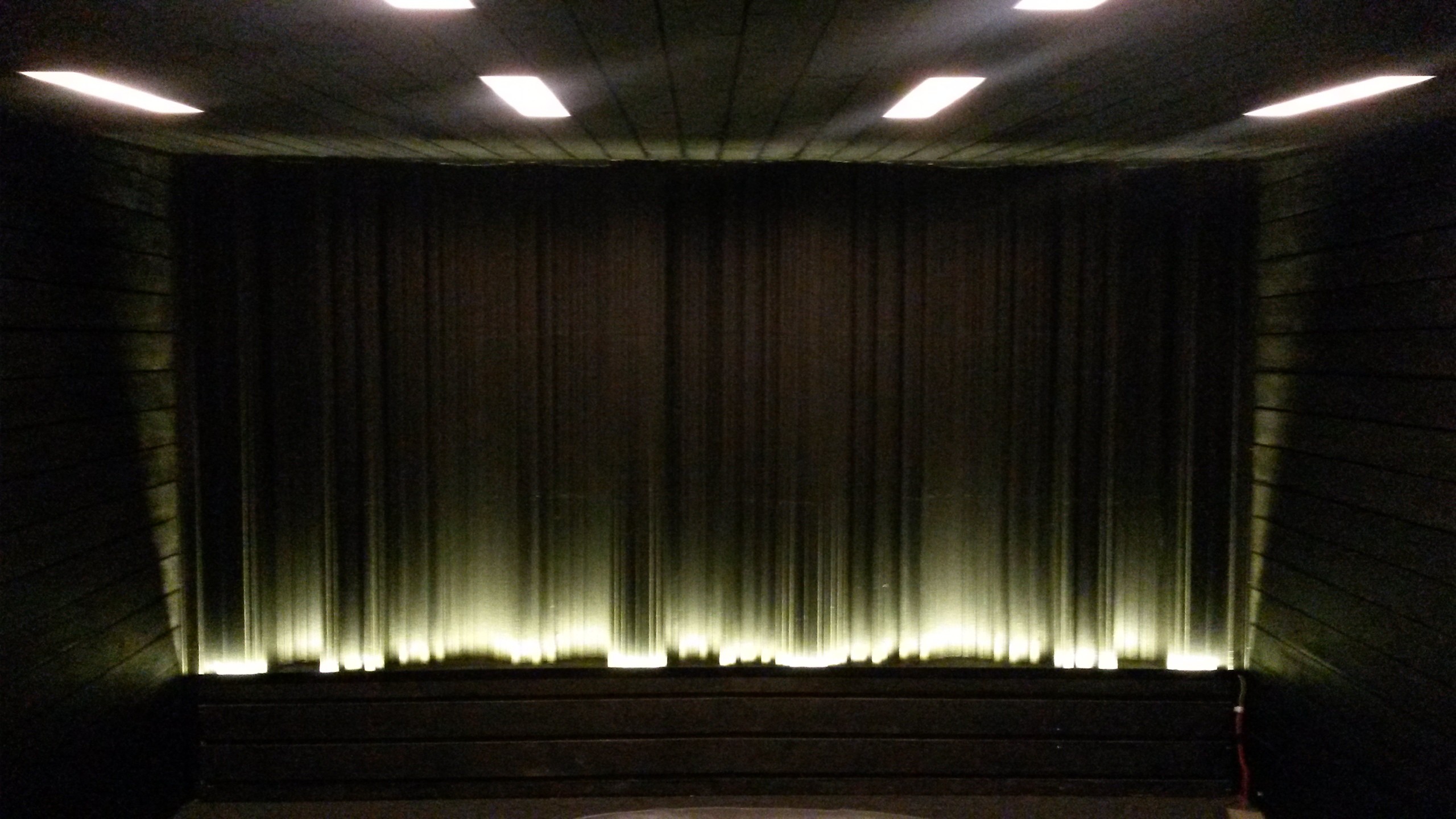

Duken
Här ser man hur duken ser ut, döljer hela front partiet förutom lägst ner där man ser bara undre delen av baslådorna. (2015-12-01 09:23:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur duken ser ut, döljer hela front partiet förutom lägst ner där man ser bara undre delen av baslådorna. (2015-12-01 09:23:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ny proj!
det fick bli en lite budget variant, en Epson TW5300 som tyvärr inte hade samma kast avstånd som den gamla så det vara bara att flytta fram hela ställningen 1 meter så nu testade jag först med den gamla enkla hyllan, ska ordna till den ljud dämpade lådan senare.
Bilden är faktisk bra, kanske inte den bästa svärtan osv men det inget jag själv märker av, upplösning och skärpa är riktigt bra. (2015-12-29 17:11:08)Bilden är högupplöst. Klicka i bilden för att zooma.
det fick bli en lite budget variant, en Epson TW5300 som tyvärr inte hade samma kast avstånd som den gamla så det vara bara att flytta fram hela ställningen 1 meter så nu testade jag först med den gamla enkla hyllan, ska ordna till den ljud dämpade lådan senare.
Bilden är faktisk bra, kanske inte den bästa svärtan osv men det inget jag själv märker av, upplösning och skärpa är riktigt bra. (2015-12-29 17:11:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Box till projektor
så blev den ljud dämpade boxen, ganska stor men det behövs för att få plats. (2015-12-30 21:40:39)Bilden är högupplöst. Klicka i bilden för att zooma.
så blev den ljud dämpade boxen, ganska stor men det behövs för att få plats. (2015-12-30 21:40:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

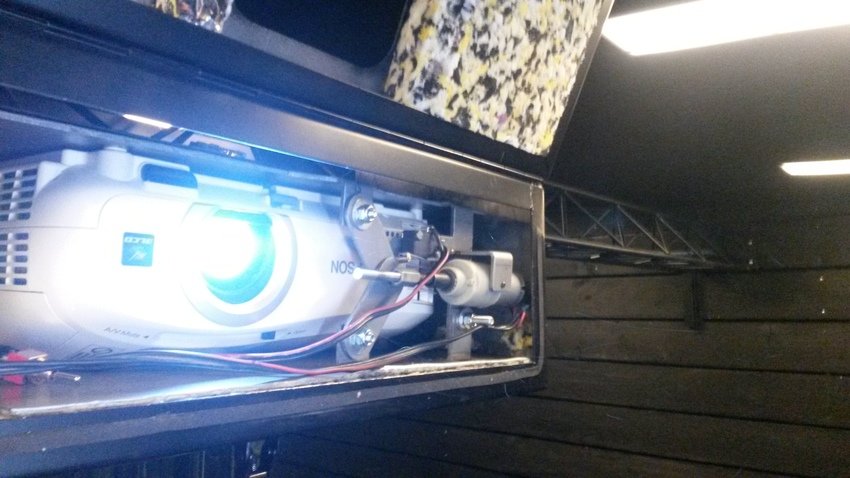

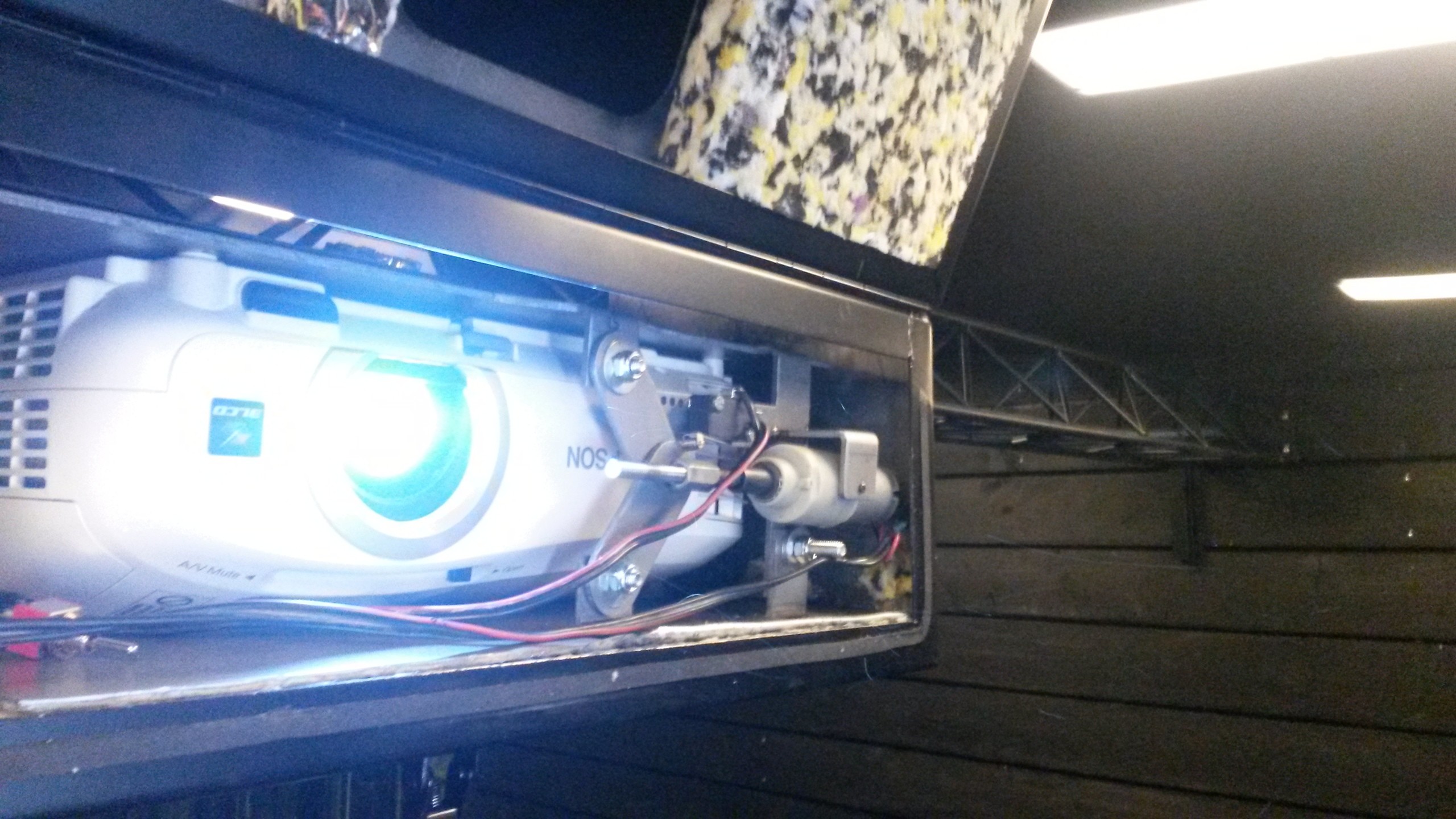

Motorstyrning projektor
När man vill ändra mellan 16:9 & 2.35 format så måste man höja och sänka projektorn så jag tänkte bygga en liten elektrisk lyft som jag kopplar till en liten knapp för upp/ner för det var ganska trångt och omständigt att skruva för hand. jula hade en skruvdragare för 160kr och sen tog jag en gammal bits och svetsade på en m6 bult och det verkar bli lagom hastighet. bara ordna själva lyft mekanismen. (2016-01-06 15:51:04)Bilden är högupplöst. Klicka i bilden för att zooma.
När man vill ändra mellan 16:9 & 2.35 format så måste man höja och sänka projektorn så jag tänkte bygga en liten elektrisk lyft som jag kopplar till en liten knapp för upp/ner för det var ganska trångt och omständigt att skruva för hand. jula hade en skruvdragare för 160kr och sen tog jag en gammal bits och svetsade på en m6 bult och det verkar bli lagom hastighet. bara ordna själva lyft mekanismen. (2016-01-06 15:51:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Motorstyrning projektor forts
Nu har jag fått till en första utgåva av styrningen som ska sänka och höja bilden när man växlar mellan 16:9 & 2.35 format, sitter mikrobrytare för varje ändläge och en liten strömbrytare för att välja upp/ner så den kommer stanna automatiskt vid rätt läge. (2016-04-03 16:20:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu har jag fått till en första utgåva av styrningen som ska sänka och höja bilden när man växlar mellan 16:9 & 2.35 format, sitter mikrobrytare för varje ändläge och en liten strömbrytare för att välja upp/ner så den kommer stanna automatiskt vid rätt läge. (2016-04-03 16:20:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Entre dörrar
nu fick dom lite färg, det ska på mer dekoration med ljus skylt och lite färg detaljer på dörrarna. (2016-03-19 19:29:07)Bilden är högupplöst. Klicka i bilden för att zooma.
nu fick dom lite färg, det ska på mer dekoration med ljus skylt och lite färg detaljer på dörrarna. (2016-03-19 19:29:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Insidan av dörrsluss
Här ser man hur det blev mellan dörrarna, satte perforerad plåt på väggar och tak med ljuddämpande plattor bakom som ska fånga upp liteav det ljud som kommer ut när öppnar en dörr. sitter även belysning med 2 st LED spotar i taket så det inte blir helt mörkt där inne. (2016-04-08 17:25:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur det blev mellan dörrarna, satte perforerad plåt på väggar och tak med ljuddämpande plattor bakom som ska fånga upp liteav det ljud som kommer ut när öppnar en dörr. sitter även belysning med 2 st LED spotar i taket så det inte blir helt mörkt där inne. (2016-04-08 17:25:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ljuddämpande paneler
Här ser man de special gjorda perforerade plåtarna med Paroc invent 45 på insidan för ljuddämpning. (2016-04-08 17:28:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man de special gjorda perforerade plåtarna med Paroc invent 45 på insidan för ljuddämpning. (2016-04-08 17:28:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

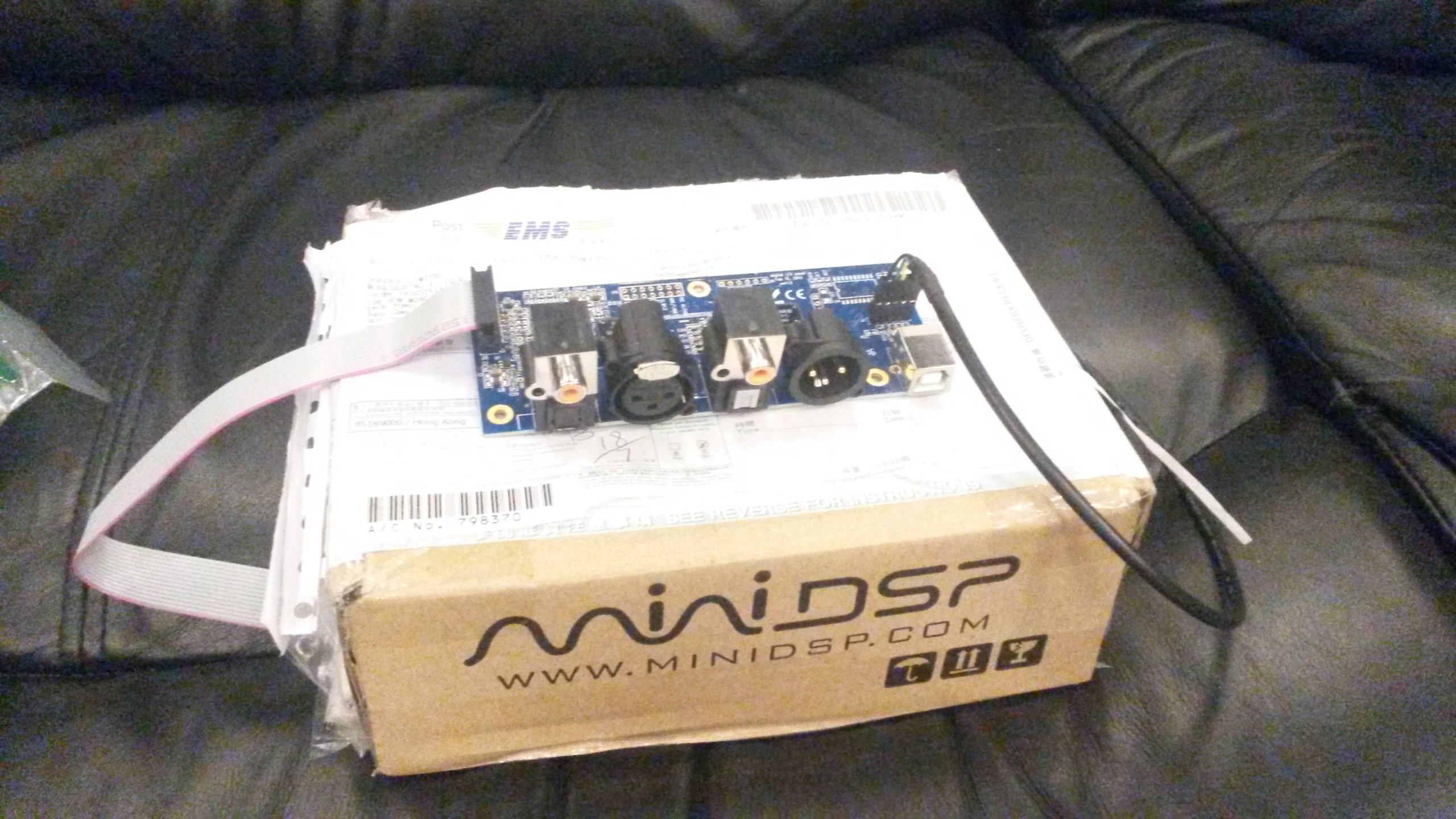

Ny digital insats
Blev en liten tillsats till miniDSP 8x8 kortet så nu är det ett 10x10 kort och dom 2 extra in/utångarna gör att jag kan styra hela framsystemet med 10x10 och slipper den extra 2x4 enheten jag haft till 15" basarna. Dessutom fick jag digital in vilket gör att jag kan köra signalen direkt in i dsp kortet och få kortaste signalväg. (2016-08-01 18:26:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev en liten tillsats till miniDSP 8x8 kortet så nu är det ett 10x10 kort och dom 2 extra in/utångarna gör att jag kan styra hela framsystemet med 10x10 och slipper den extra 2x4 enheten jag haft till 15" basarna. Dessutom fick jag digital in vilket gör att jag kan köra signalen direkt in i dsp kortet och få kortaste signalväg. (2016-08-01 18:26:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

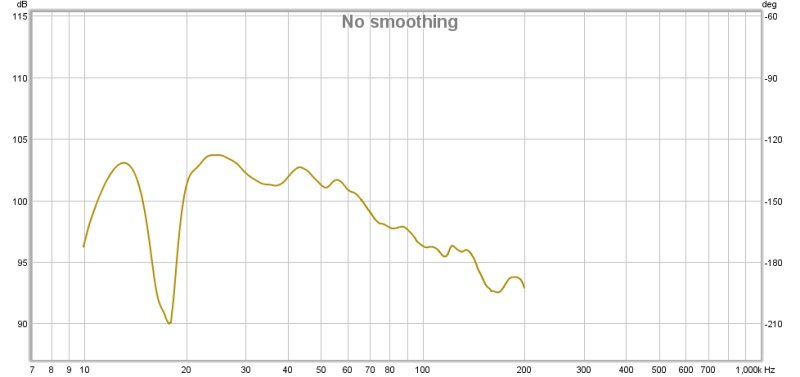

Nya bas kurvor
Med det nya kortet i minidsp var jag tvungen att ställa om lite och lyckades få respons ett par extra hz neråt i frekvens. dippen vid 18hz finns igentligen inte utan här dämpar jag -12db för att det inte ska skaka för mycket. (2016-08-01 18:39:50)
Med det nya kortet i minidsp var jag tvungen att ställa om lite och lyckades få respons ett par extra hz neråt i frekvens. dippen vid 18hz finns igentligen inte utan här dämpar jag -12db för att det inte ska skaka för mycket. (2016-08-01 18:39:50)
Produkter på bilden:

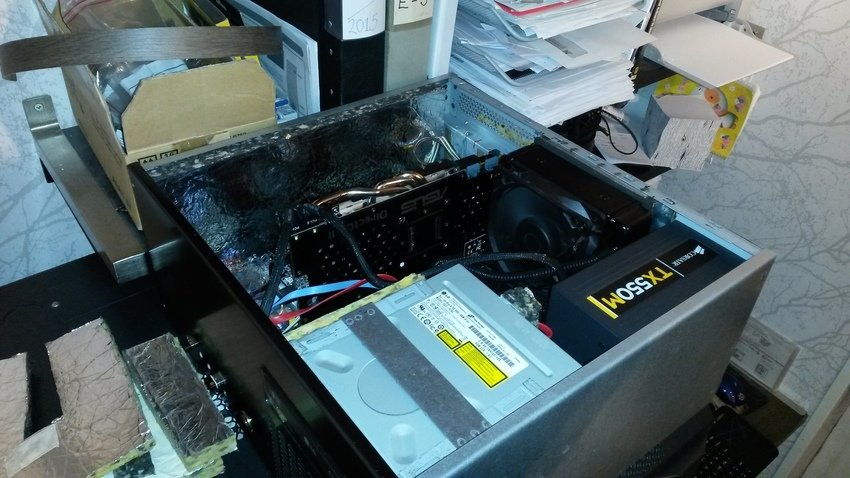

Uppdatering HTPC!
blev en uppdatering med lite begagnade delar, nu sitter det ett geforce 770 gtx och 16gig ram och 240gb SSD, fick skära och svetsa en del i lådan för att få plats med vatten kylningen i bak. (2016-09-16 17:38:12)Bilden är högupplöst. Klicka i bilden för att zooma.
blev en uppdatering med lite begagnade delar, nu sitter det ett geforce 770 gtx och 16gig ram och 240gb SSD, fick skära och svetsa en del i lådan för att få plats med vatten kylningen i bak. (2016-09-16 17:38:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

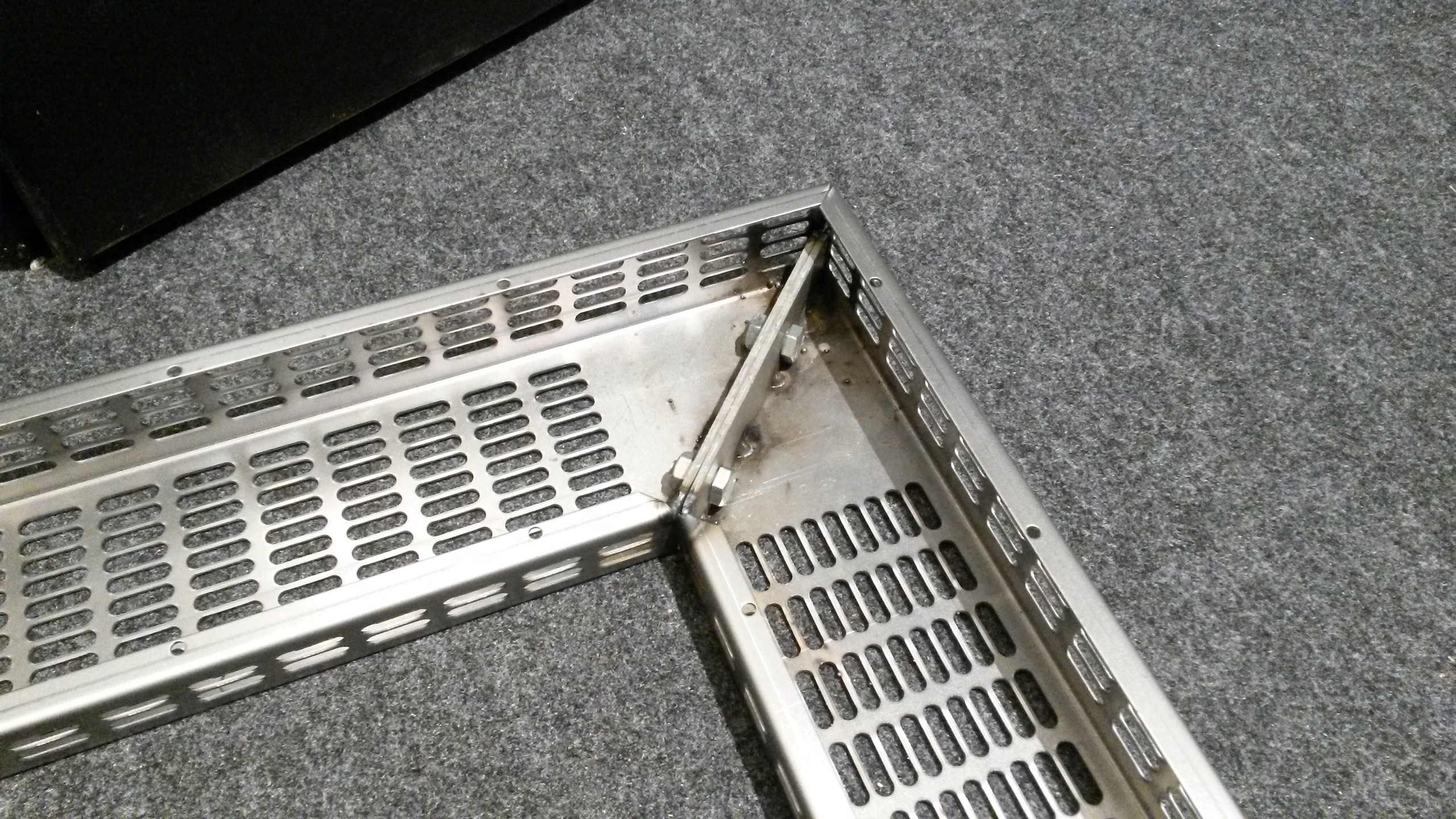

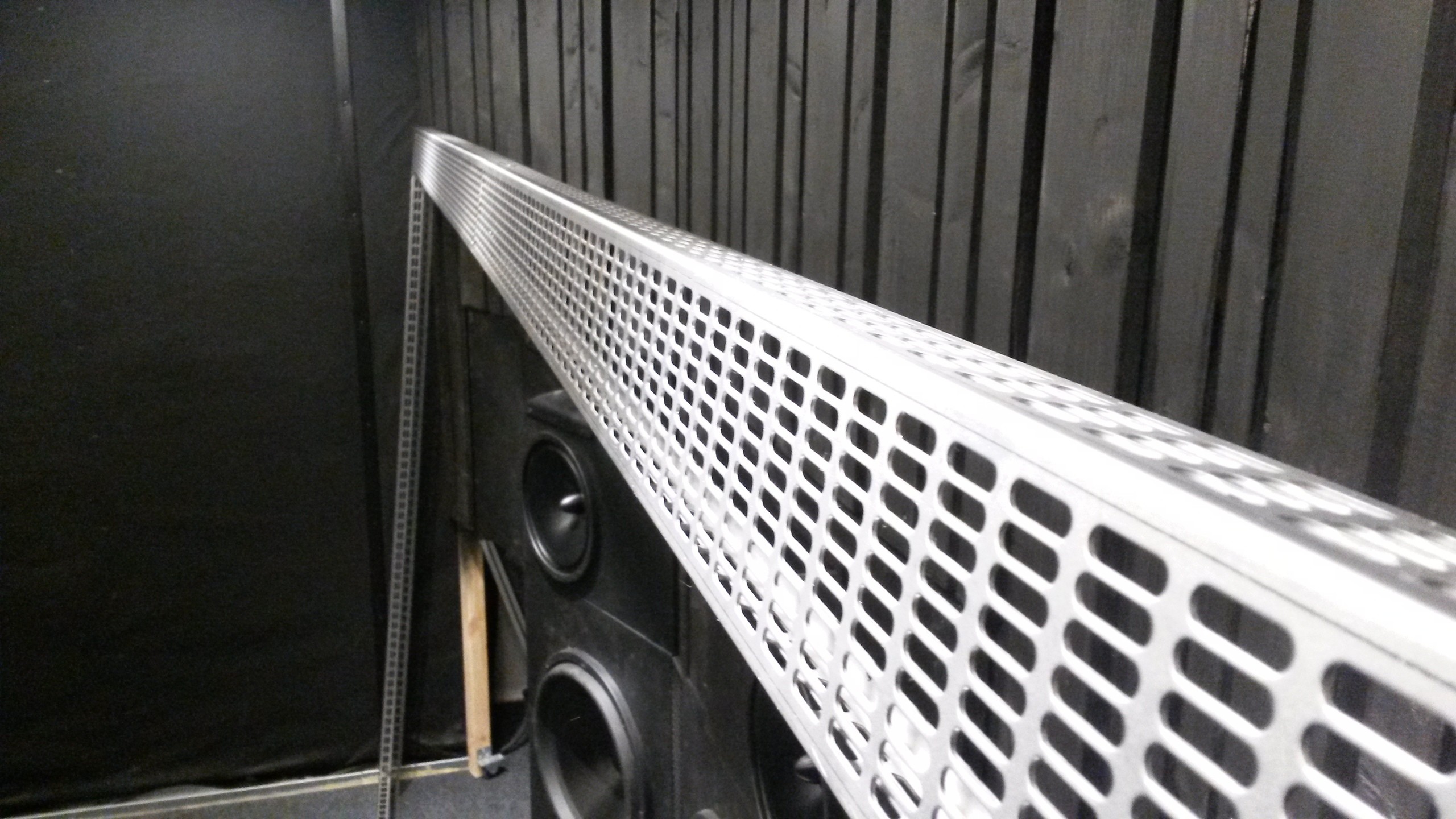

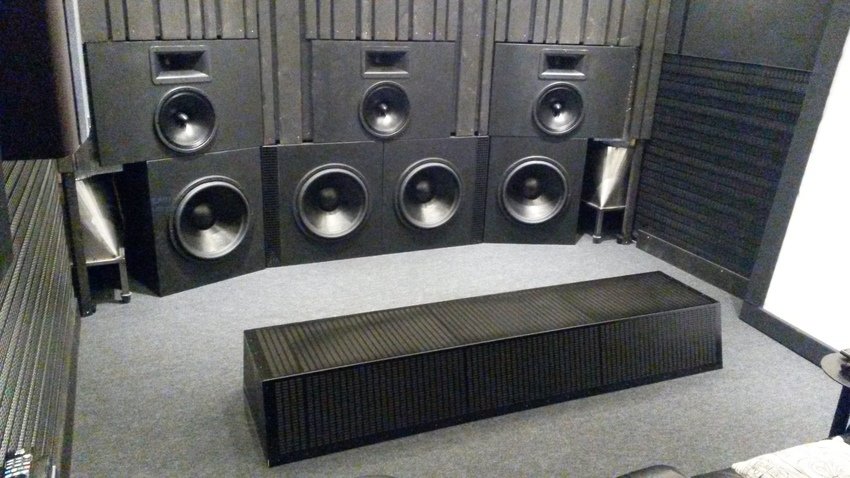

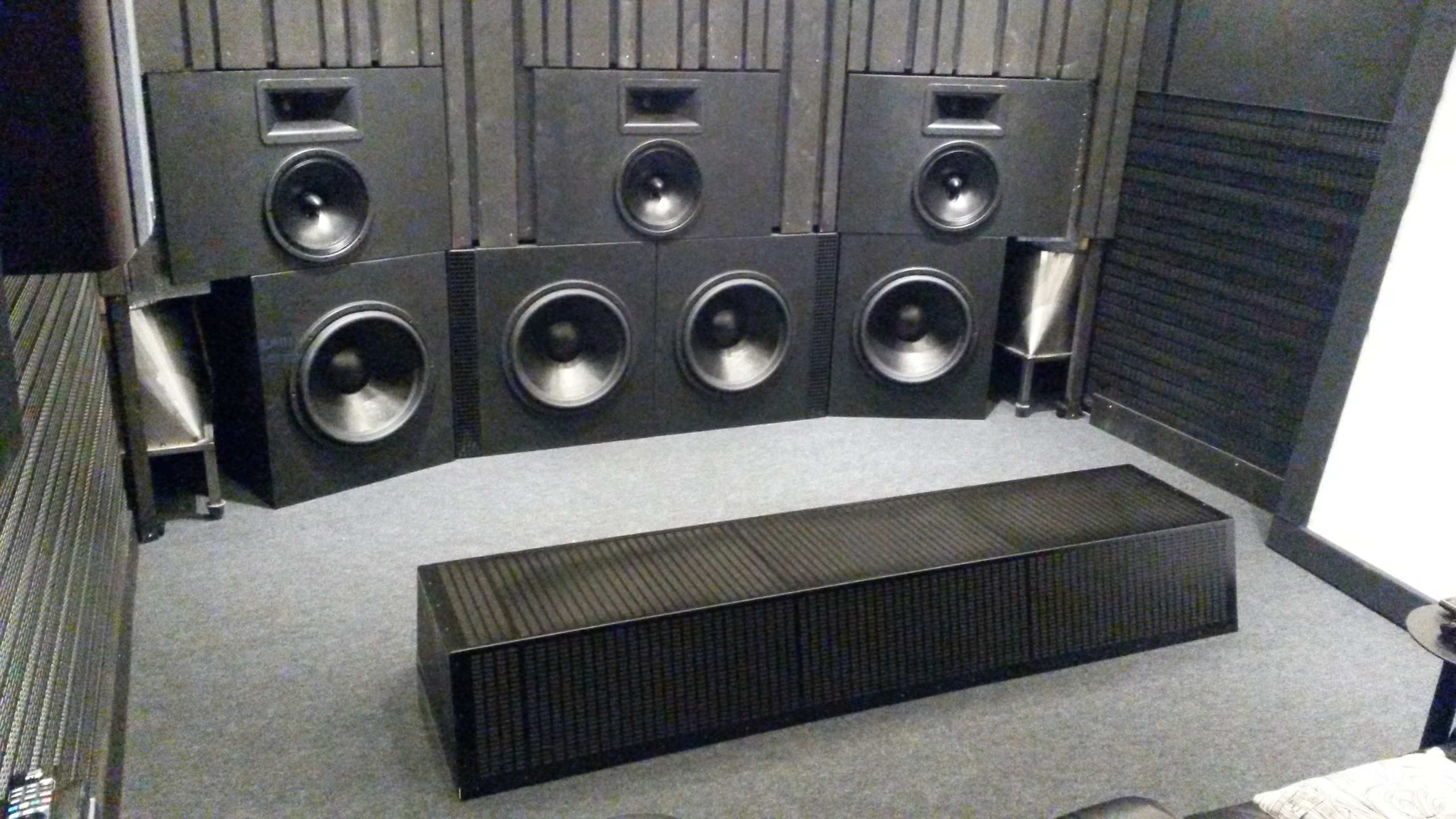

Golv dämp-panel!
Den ska dämpa bort golv reflexen som ställer till det lite i midbasen/mellanregistret, så nu kan man säga att rummet är akustik behandlat till 100%
Den är gjord i svart lackad 1.5mm alu plåt som är special stansad/perforerad och invändigt klädd med paroc invent 50mm svarta akustik plattor på insidan och sen är resterande tomrum fyllt med flexibatts isolering. (2016-10-14 23:11:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Den ska dämpa bort golv reflexen som ställer till det lite i midbasen/mellanregistret, så nu kan man säga att rummet är akustik behandlat till 100%
Den är gjord i svart lackad 1.5mm alu plåt som är special stansad/perforerad och invändigt klädd med paroc invent 50mm svarta akustik plattor på insidan och sen är resterande tomrum fyllt med flexibatts isolering. (2016-10-14 23:11:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

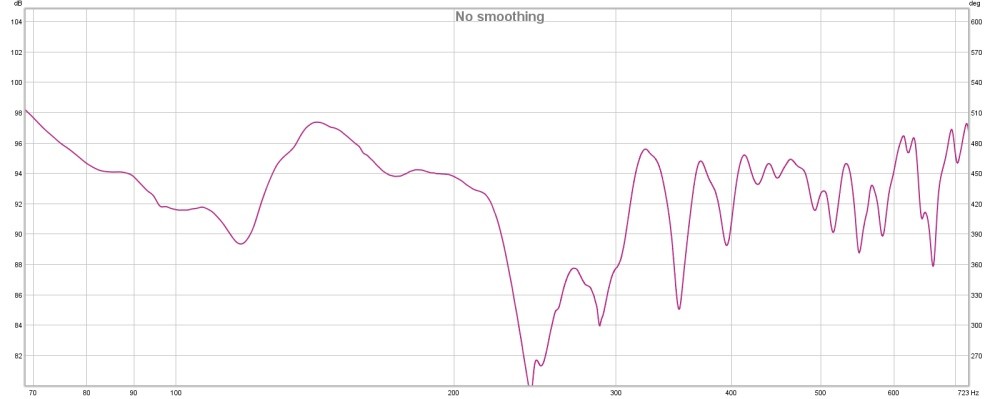

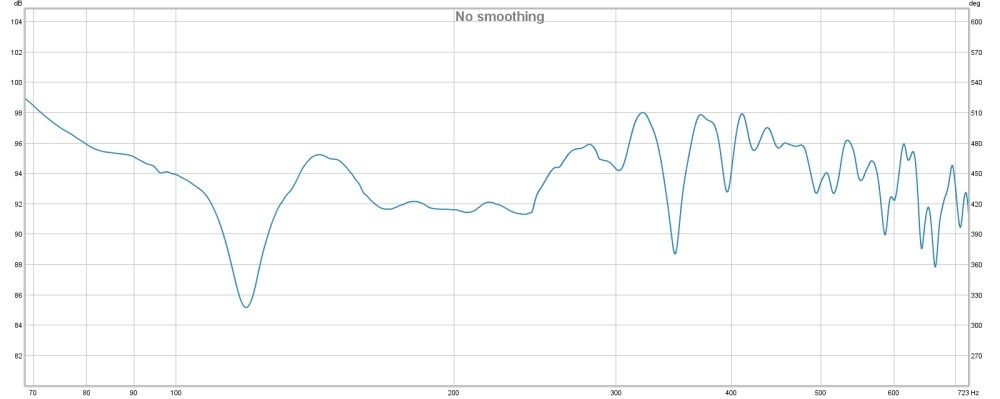

Mätning golv absorbent

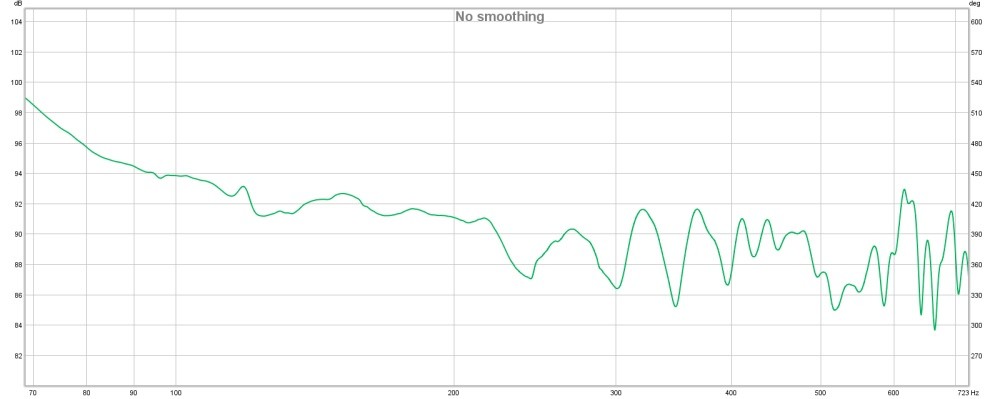

Här sen man en mätning utan golv panelen och ingen eq i området 100-800hz (2016-10-16 21:05:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Här sen man en mätning utan golv panelen och ingen eq i området 100-800hz (2016-10-16 21:05:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mätning golv absorbent
här är med golv panelen men utan eq, man ser tydligt vid 240hz hur en -12dB svacka har försvunnit. (2016-10-16 21:07:03)Bilden är högupplöst. Klicka i bilden för att zooma.
här är med golv panelen men utan eq, man ser tydligt vid 240hz hur en -12dB svacka har försvunnit. (2016-10-16 21:07:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mätning golv absorbent

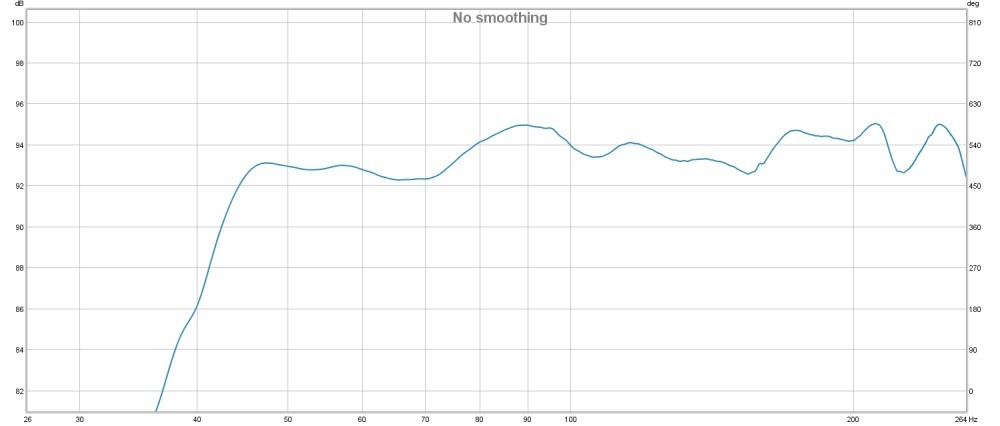

med panel och eq ser man slutresultatet, väldigt in zommad och kurvan ligger på ca +/- 2-3 dB vilket är ganska bra. (2016-10-16 21:09:08)Bilden är högupplöst. Klicka i bilden för att zooma.
med panel och eq ser man slutresultatet, väldigt in zommad och kurvan ligger på ca +/- 2-3 dB vilket är ganska bra. (2016-10-16 21:09:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya sido surround högtalare
Hade 2st sonab per sida förut men blev aldrig riktigt nöjd så nu åkte dom bort och jag satte ditt PSB alpha B1 istället så nu är det samma högtalare i hela surround systemet, nu är även alla surround högtalare kalibrerade med mik så nivå och eq stämmer helt och frekvens gången är riktigt bra mellan 40-300hz, ligger inom toleransen +/- 2dB.
(2016-10-27 18:30:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Hade 2st sonab per sida förut men blev aldrig riktigt nöjd så nu åkte dom bort och jag satte ditt PSB alpha B1 istället så nu är det samma högtalare i hela surround systemet, nu är även alla surround högtalare kalibrerade med mik så nivå och eq stämmer helt och frekvens gången är riktigt bra mellan 40-300hz, ligger inom toleransen +/- 2dB.
(2016-10-27 18:30:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
REW mätning av surround
här är en mätning med sido surround högtalarna, riktigt bra faktiskt och dom går ner till 40hz ungefär. (2016-10-27 21:51:43)Bilden är högupplöst. Klicka i bilden för att zooma.
här är en mätning med sido surround högtalarna, riktigt bra faktiskt och dom går ner till 40hz ungefär. (2016-10-27 21:51:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nytt slutsteg
Köpte ett nytt Onkyo A-9010 slutsteg som har lite finare DAC, använder den nu till diskanterna i front högtalarna.
Har kopplat den med digital spdif kabel ifrån miniDSP:n och det blev bättre ljud än att använda de inbyggda DAC:en som sitter i miniDSP 10x10 HD. (2018-02-21 20:15:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Köpte ett nytt Onkyo A-9010 slutsteg som har lite finare DAC, använder den nu till diskanterna i front högtalarna.
Har kopplat den med digital spdif kabel ifrån miniDSP:n och det blev bättre ljud än att använda de inbyggda DAC:en som sitter i miniDSP 10x10 HD. (2018-02-21 20:15:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
CO/TECH LXC DD18
CO/TECH LXC DD18

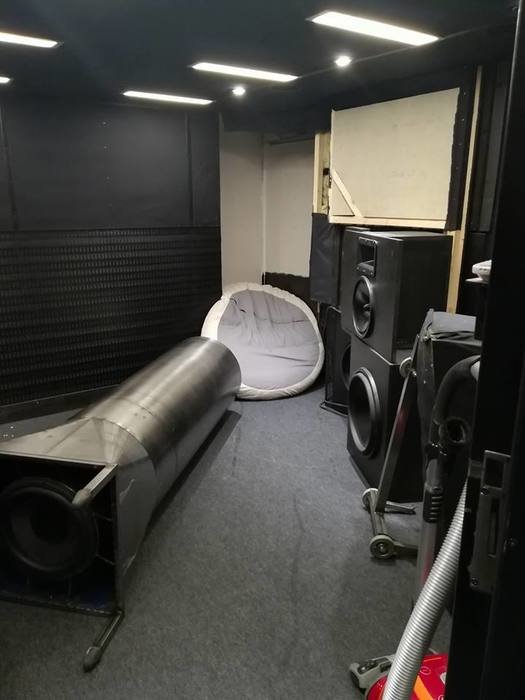

Rörbasar tas bort
Rör basarna är borta och har sålts, dock var ingen och ens lyssnade på dom med CSS SDX15 basarna i trots att jag hade annonser ute i flera månader vilket var synd då de spelande enormt högt och bra på egen hand så jag fick sälja elementen löst och sätta i ett par billigare Zachry D15 basar i rören och fick dom då sålda på bara några dagar och en ny ägare fick några riktigt unika bas-rör för kaffe pengar...
Ersättare till rören bli mina 4st Stereo integrity HT18 basar som hamnar i slutna lådor. (2018-03-19 20:28:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Rör basarna är borta och har sålts, dock var ingen och ens lyssnade på dom med CSS SDX15 basarna i trots att jag hade annonser ute i flera månader vilket var synd då de spelande enormt högt och bra på egen hand så jag fick sälja elementen löst och sätta i ett par billigare Zachry D15 basar i rören och fick dom då sålda på bara några dagar och en ny ägare fick några riktigt unika bas-rör för kaffe pengar...
Ersättare till rören bli mina 4st Stereo integrity HT18 basar som hamnar i slutna lådor. (2018-03-19 20:28:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya basar
Kom 2st stora kartonger med 4st nya BMS 18S450 bas element! (2018-03-17 21:55:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Kom 2st stora kartonger med 4st nya BMS 18S450 bas element! (2018-03-17 21:55:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Montering av basar
Skruvade ur HT18 basarna och satte in BMS 18S450 basarna istället. (2018-03-17 21:57:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Skruvade ur HT18 basarna och satte in BMS 18S450 basarna istället. (2018-03-17 21:57:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya basar på plats, BMS 18S450
De nya basarna är inne i lådorna, dom kommer användas ifrån ca 135hz och neråt men kommer inte använda någon eq för att förstärka djupbasen utan det ska de 4st Stereo Integrity HT18 basarna ta hand om och allt kommer överlappa varandra i 10-30hz området. (2018-03-17 22:00:01)Bilden är högupplöst. Klicka i bilden för att zooma.
De nya basarna är inne i lådorna, dom kommer användas ifrån ca 135hz och neråt men kommer inte använda någon eq för att förstärka djupbasen utan det ska de 4st Stereo Integrity HT18 basarna ta hand om och allt kommer överlappa varandra i 10-30hz området. (2018-03-17 22:00:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya sido-surround högtalare
Här är de nya in-wall högtalarna med biltemas 5.25" mellan register och Beyma T2030 diskant som ska delas aktivt, ska bli infällda i väggen och dom spelar otroligt bra! (2018-03-19 20:18:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är de nya in-wall högtalarna med biltemas 5.25" mellan register och Beyma T2030 diskant som ska delas aktivt, ska bli infällda i väggen och dom spelar otroligt bra! (2018-03-19 20:18:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya slutsteg - QSC

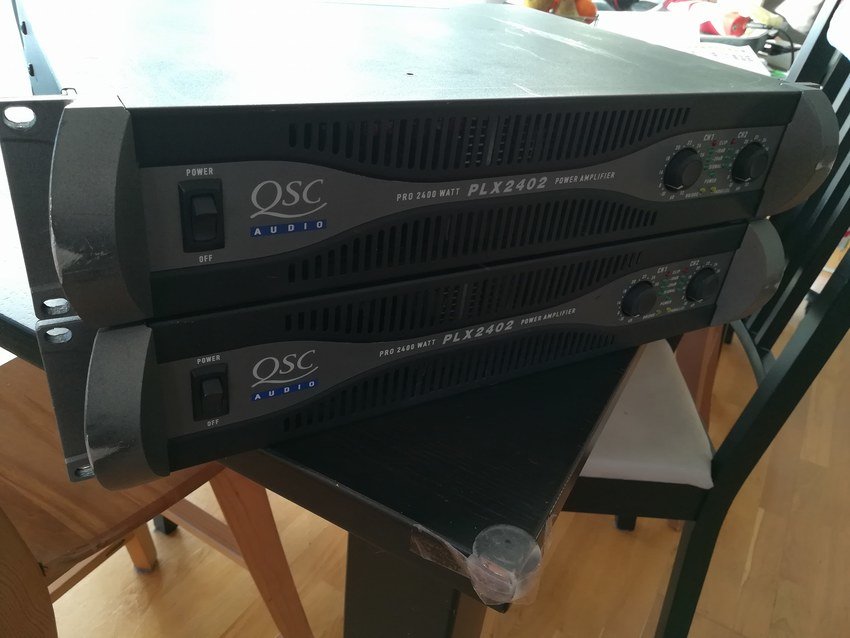

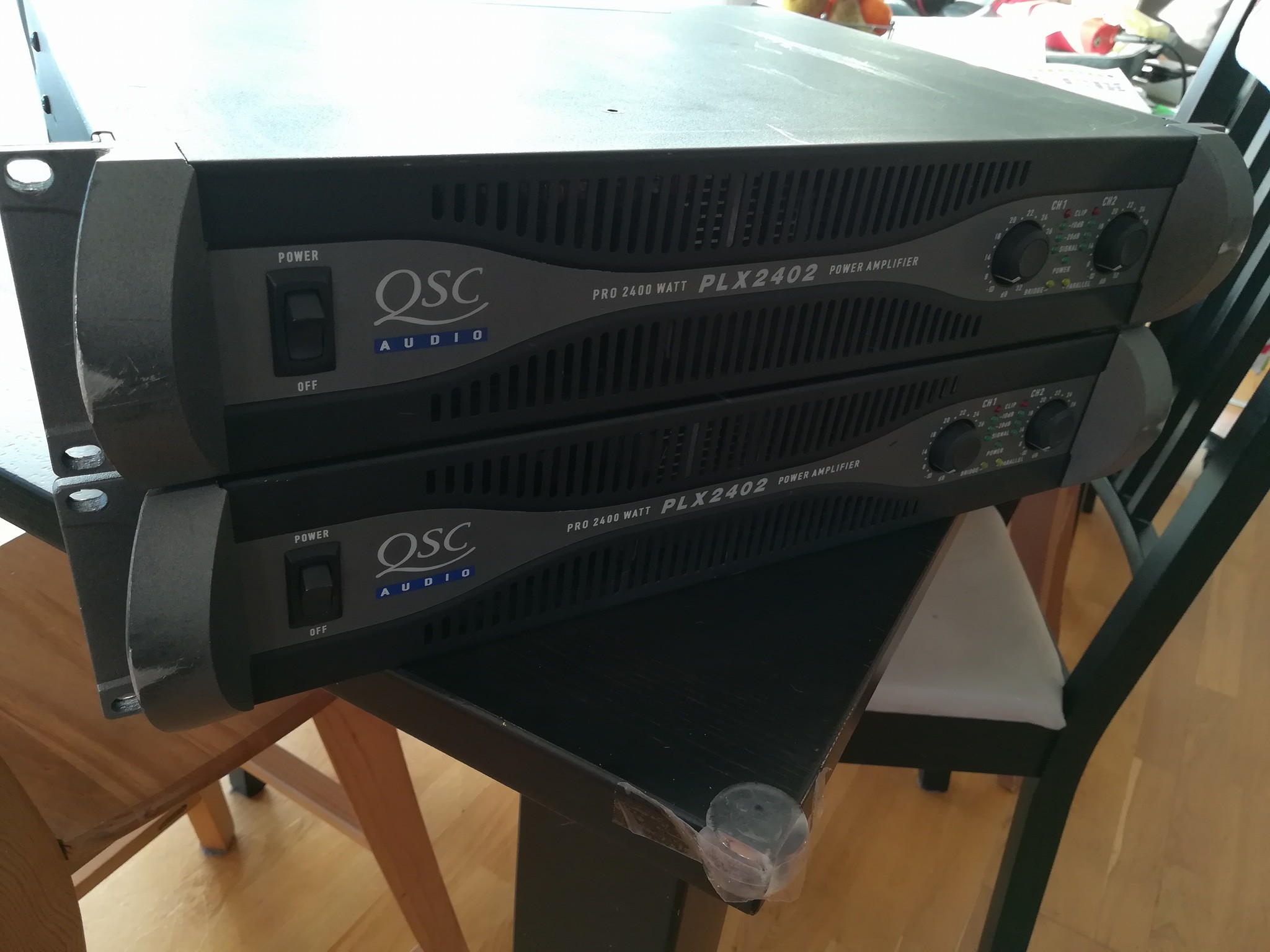

Hittade ett par beg QSC PLX 2402 som ska driva mina 4st HT18 basar som ska agera infra-bas stöd ifrån 30-40hz och neråt. (2018-03-19 20:22:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Hittade ett par beg QSC PLX 2402 som ska driva mina 4st HT18 basar som ska agera infra-bas stöd ifrån 30-40hz och neråt. (2018-03-19 20:22:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

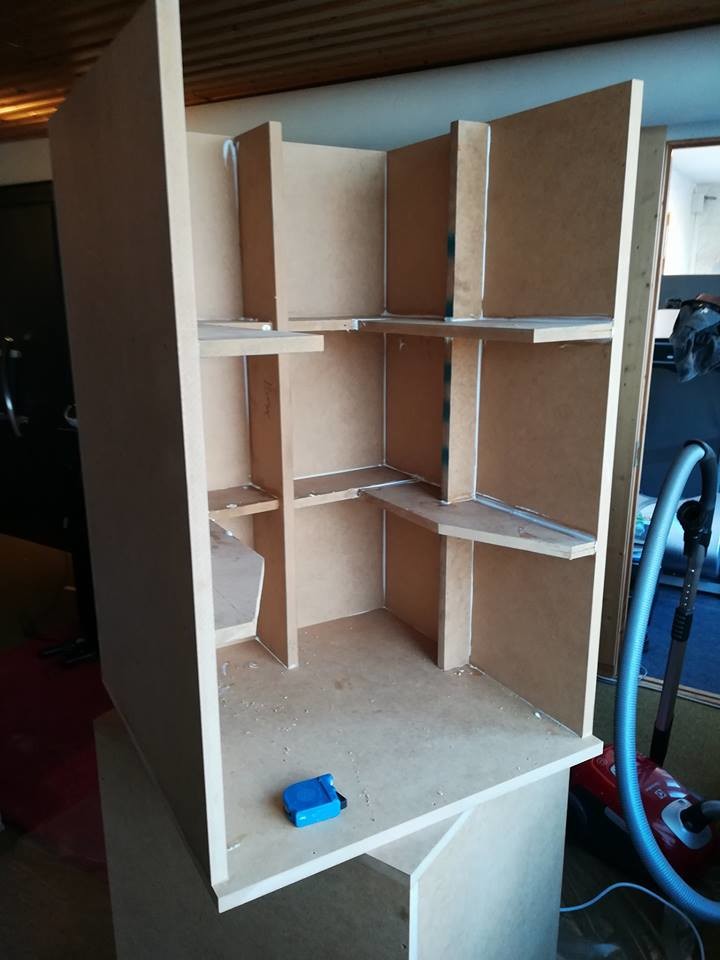

Nya baslådor
Håller på att bygga 4st 250 liter lådor till mina HT18 basar, kommer sitta en bas i varje och det kommer bli sluten låda. (2018-04-03 21:33:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Håller på att bygga 4st 250 liter lådor till mina HT18 basar, kommer sitta en bas i varje och det kommer bli sluten låda. (2018-04-03 21:33:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
Erik_N
|
|
2018-03-18 07:23:14 |
|
NippeNyberg
|
|
2017-04-01 20:31:25 |
|
Jarbo
|
|
2017-03-20 16:52:38 |
|
hkforever
|
|
2017-03-05 18:28:09 |
|
Thomas_S
|
|
2016-12-23 00:10:47 |
|
Unregisteredc2bcfce1
|
|
2016-11-03 12:46:03 |
|
harman
|
|
2016-10-31 22:44:36 |
|
johan b-lund
|
|
2016-10-17 20:22:25 |
|
Brickstedt
|
|
2016-10-15 22:27:52 |
|
grude
|
|
2016-07-19 16:06:24 |
|
Chrono
|
|
2016-05-03 22:09:57 |
|
Unregistered35209a1f
|
|
2016-04-27 01:52:54 |
|
stefunge
|
|
2016-04-03 22:55:23 |
|
fredda
|
|
2016-04-03 19:16:10 |
|
gribber
|
|
2016-04-03 16:49:28 |
|
Ala_95
|
|
2016-02-27 16:52:20 |
|
kongo_fw
|
|
2015-12-02 09:36:42 |
|
majls
|
|
2015-12-01 14:36:41 |
|
TLA
|
|
2015-12-01 12:42:59 |
|
pjotor
|
|
2015-11-24 14:51:55 |
|
probot69
|
|
2015-11-23 18:16:34 |
|
nrd
|
|
2015-10-30 14:30:47 |
|
Bubben141
|
|
2015-10-29 13:35:25 |
|
Unregistered9a1f280a
|
|
2015-10-29 09:54:38 |
|
robert293
|
|
2015-10-27 22:40:27 |
|
PERSSA
|
|
2015-10-27 19:48:35 |
|
Unregisteredcbb3819a
|
|
2015-10-25 11:39:19 |
|
Unregistereda299ec85
|
|
2015-10-25 07:54:01 |
|
philipbtz
|
|
2015-10-12 09:29:02 |
|
Macki
|
|
2015-10-07 10:54:55 |
|
legion123
|
|
2015-10-07 08:28:42 |
|
magnusson_85
|
|
2015-10-01 21:27:18 |
|
Unregisteredbde15c46
|
|
2015-10-01 13:12:58 |
|
Unregisteredf2107117
|
|
2015-09-28 23:52:36 |
|
Unregisteredec61fa06
|
|
2015-09-28 13:23:43 |
|
JonssonSWE
|
|
2015-09-28 13:17:13 |
|
Unregistered83b2f5c3
|
|
2015-09-20 20:22:30 |
|
Schonning
|
|
2015-09-18 13:19:12 |
|
tony97
|
|
2015-08-24 22:13:55 |
|
MattiasBGD
|
|
2015-08-08 17:40:41 |
|
Unregisteredc5f361c8
|
|
2015-06-08 08:26:27 |
|
wessman
|
|
2015-06-07 22:02:44 |
|
Unregistered974044d2
|
|
2015-03-05 08:59:09 |
|
Unregistered73a7d2a9
|
|
2015-03-02 08:33:58 |
|
whityoustone
|
|
2015-02-11 17:30:05 |
|
hassesolo
|
|
2015-01-11 17:38:02 |
|
AndreWerdenskrieg
|
|
2015-01-06 14:24:04 |
|
Unregistered4573ef7b
|
|
2014-12-23 21:12:04 |
|
Unregistered97d78601
|
|
2014-12-20 23:58:10 |
|
cpappi
|
|
2014-11-18 20:29:52 |
|
carlr
|
|
2014-11-10 15:56:11 |
|
cobra-427
|
|
2014-10-24 22:52:34 |
|
Unregisteredd27f924d
|
|
2014-10-21 12:12:58 |
|
Glen Benton
|
|
2014-10-21 00:31:30 |
|
partajare
|
|
2014-10-16 20:04:26 |
|
Ahla77
|
|
2014-10-13 18:33:08 |
|
oscarehrler
|
|
2014-10-03 22:33:18 |
|
ssoep
|
|
2014-10-03 20:52:32 |
|
Thompi9
|
|
2014-05-04 08:42:42 |
|
Unregisteredf46b6175
|
|
2014-05-03 21:35:19 |
|
juan
|
|
2014-04-28 09:00:01 |
|
RobNB
|
|
2014-04-21 10:49:45 |
|
Unregistered757ca215
|
|
2014-03-28 09:38:53 |
|
Unregistered5d343d4e
|
|
2014-03-03 17:15:25 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Jag har haft funderingar på att ändra om lite, men tack vare dig så blev jag utmattad av att bara titta på bilderna :o)
PLX-stegen ska du aldrig göra dig av med, dom är mått otroliga!
Dock väsnas dom ganska mycket o blir även relativt varma så någonsorts fläkt vill man ha.
Mycket av oljudet kommer ifrån kartongskivan som ska agera kanal, riv ur den o redan där så minskar oljudet.
Förbaskat bra har blir bättre antar jag, Trevligt!
PLX-stegen ska du aldrig göra dig av med, dom är mått otroliga!
Dock väsnas dom ganska mycket o blir även relativt varma så någonsorts fläkt vill man ha.
Mycket av oljudet kommer ifrån kartongskivan som ska agera kanal, riv ur den o redan där så minskar oljudet.
Förbaskat bra har blir bättre antar jag, Trevligt!
Kul att bygget fortsätter! Ska du byta ut TL rören eller lyckas du få plats med dina HT18 också? Ska bli spännande att följa fortsättningen!
TL rören är sålda och HT18 basarna ska stå där istället(dolda i hörnet) och ska hjälpa BMS basarna med infra basen så tanken är att BMS basarna inte ska behöva gå så hårt och det ska hålla nere dist nivån.
Min baffel vägg absorberar bredbandigt och diffuserar ytterst lite. Det är helt klart värt att göra spalt panel istället för att täcka igen helt.Supersnyggt bygge och otroligt imponerande akustikkunskap!
Nyfiken på din frontvägg, gör spaltpanelen att högre frekvenser diffuseras? Funderar själv på att endast bygga en baffel runt fronthögtalarna och lämna öppningar över och under baffeln för att nyttja utrymmet i väggen som absorbent istället för att bygga en helt tät vägg.
Supersnyggt bygge och otroligt imponerande akustikkunskap!
Nyfiken på din frontvägg, gör spaltpanelen att högre frekvenser diffuseras? Funderar själv på att endast bygga en baffel runt fronthögtalarna och lämna öppningar över och under baffeln för att nyttja utrymmet i väggen som absorbent istället för att bygga en helt tät vägg.
Nyfiken på din frontvägg, gör spaltpanelen att högre frekvenser diffuseras? Funderar själv på att endast bygga en baffel runt fronthögtalarna och lämna öppningar över och under baffeln för att nyttja utrymmet i väggen som absorbent istället för att bygga en helt tät vägg.
Riktigt fint 👍🏼 vad duktig du är på hantverk👍🏼
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Äntligen Dirac...
hellreänbra
1 dag sedan -
Drömsetup Steg 1
Anton
3 dagar sedan -
2x BMS
Anton
3 dagar sedan -
Tvn uppe!
Anton
5 dagar sedan -
Oled 42”
Anton
5 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
