Tänkte bygga en billig men kraftfull subbas för ett lite större rum och tittade lite på Paradigm Sub 2 för designen.
Elementet blev till slut ett reservelement från ljudfokus (TX-011 / FN273GA4Z22) för 300kr/st.
Kabinettet är sexkantigt (hexagonalt) med två element per baffel på motstående sidor.
Har bara testat att köra den slutet men är mycket nöjd så här långt.
Planer finns att göra hål i toppen och dra ett tre meter 12 tumsrör upp mot taket. Om detta inte… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

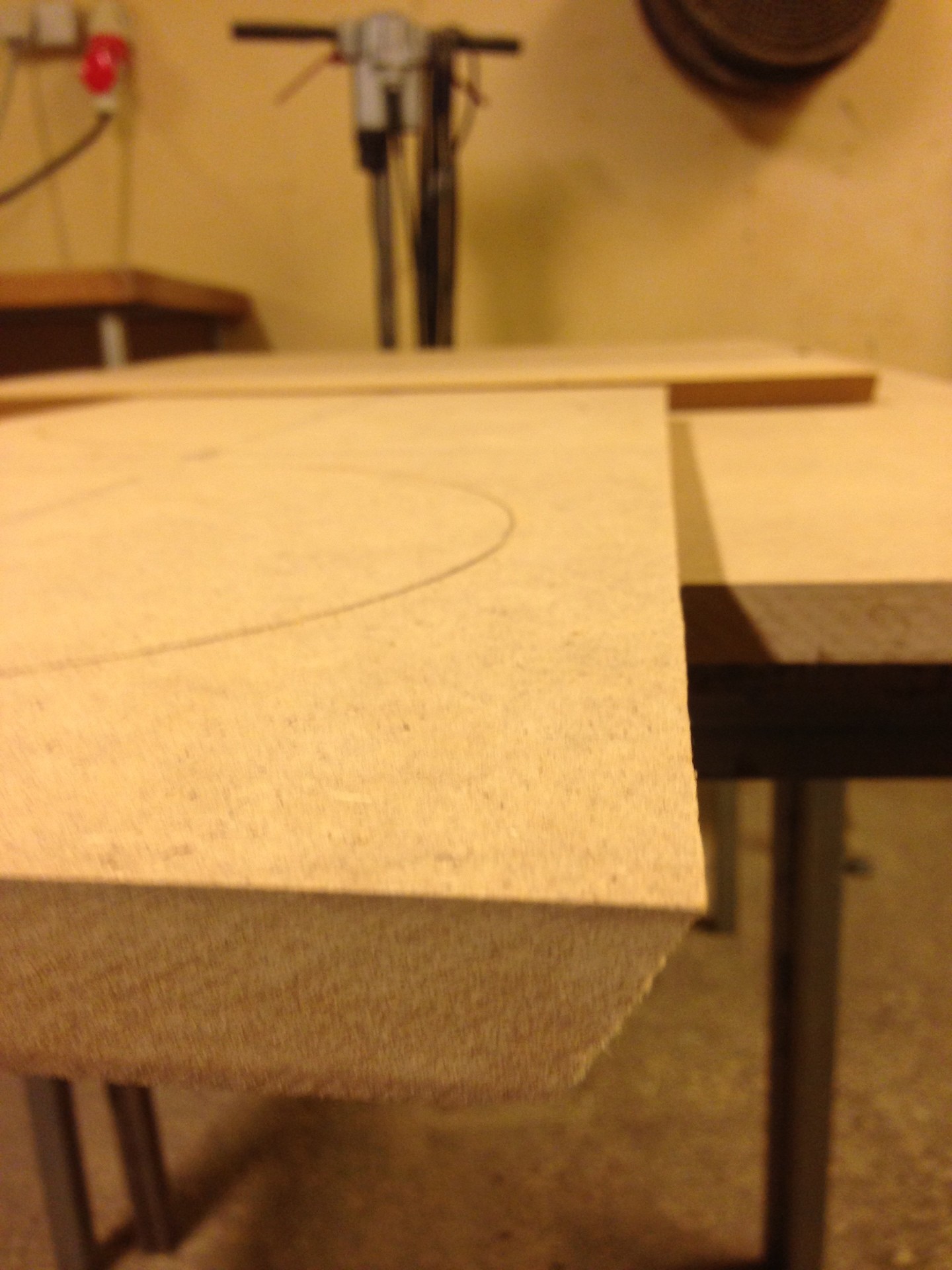

30 graders vinkel
Försökte kapa med 30 graders vinkel men jag tror inte maskinen är helt kalibrerad. Nästa gång ska jag ha en gradskiva och mäta noga för att minimera skarvarna. (2016-03-29 10:59:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Försökte kapa med 30 graders vinkel men jag tror inte maskinen är helt kalibrerad. Nästa gång ska jag ha en gradskiva och mäta noga för att minimera skarvarna. (2016-03-29 10:59:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

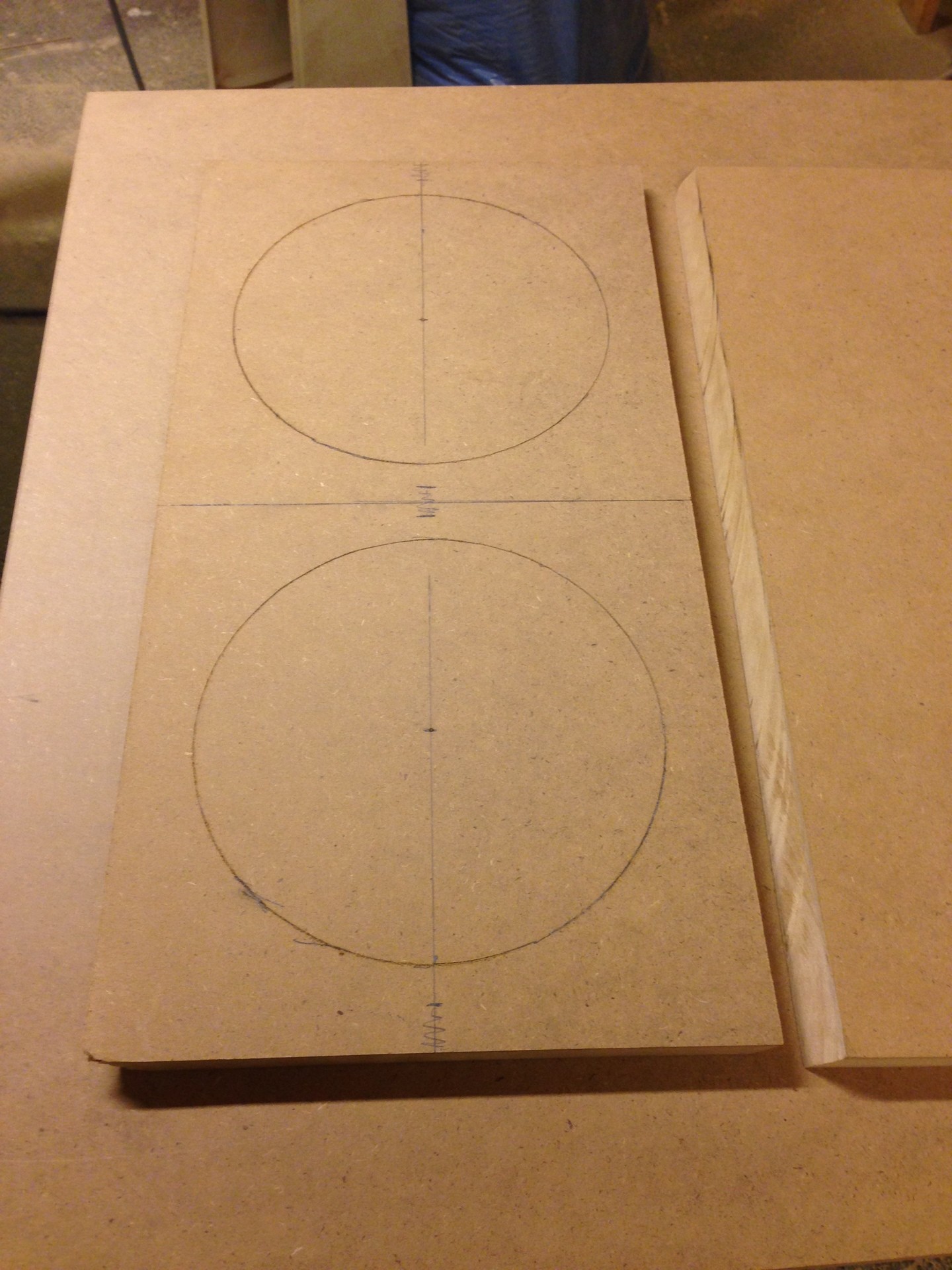

300 x 600
Sidorna är 300 x 600 mm och tre av de sex bitarna får då hål för 10 tums basarna. (2016-03-29 11:01:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Sidorna är 300 x 600 mm och tre av de sex bitarna får då hål för 10 tums basarna. (2016-03-29 11:01:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

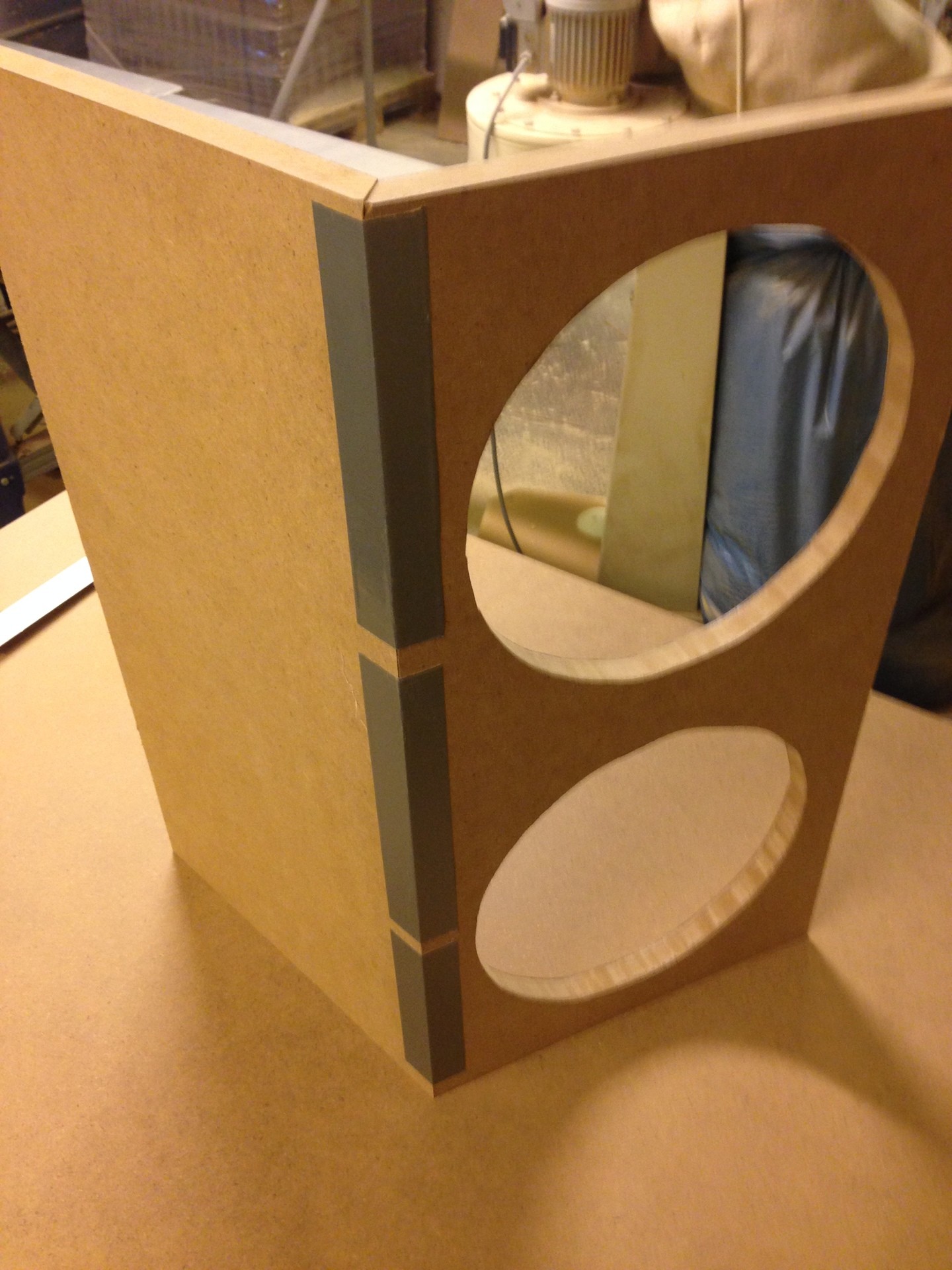

Silvertejp
Jobbade mycket med silvertejp för att hålla ihop väggarna under bygget. Fäste dem två och två i början för att enklare få till vinklarna så bra det gick. (2016-03-29 11:02:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Jobbade mycket med silvertejp för att hålla ihop väggarna under bygget. Fäste dem två och två i början för att enklare få till vinklarna så bra det gick. (2016-03-29 11:02:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

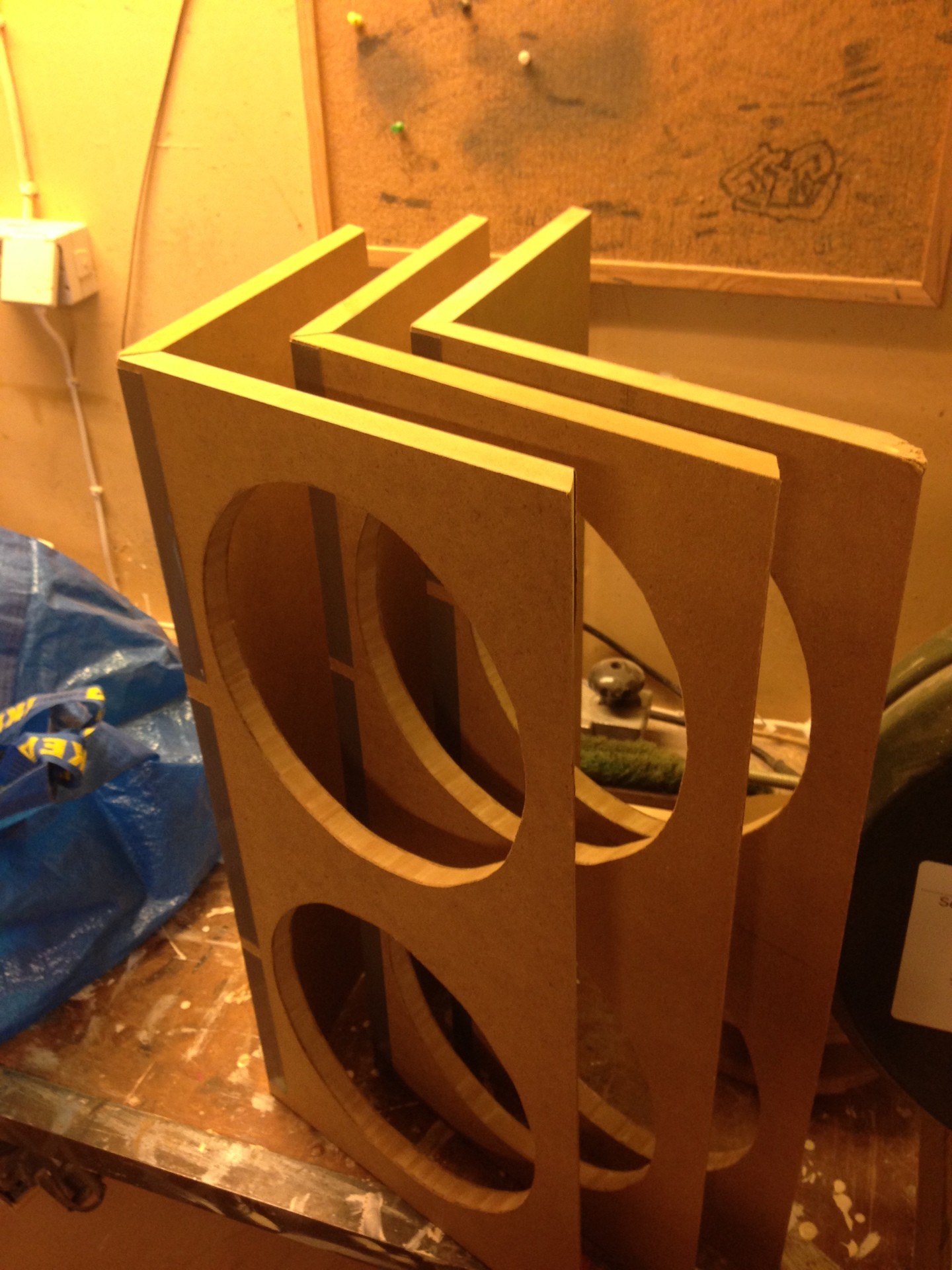

Tre par sidor
Det var ganska enkelt att och gick fort att få fram grunden till lådan. (2016-03-29 11:04:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var ganska enkelt att och gick fort att få fram grunden till lådan. (2016-03-29 11:04:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

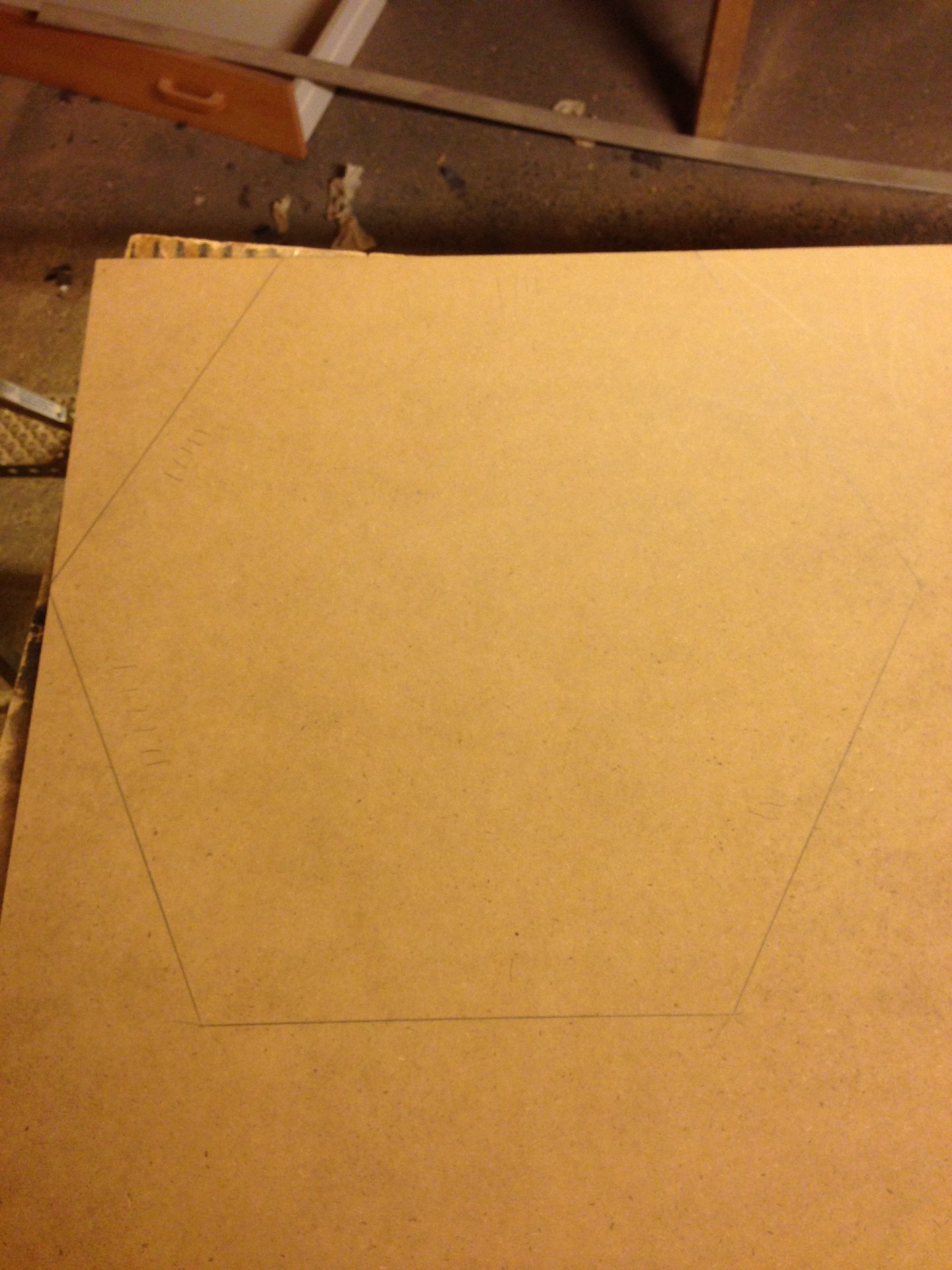

Botten plattan
Ställde helt enkelt upp väggarna på en platta och ritade runt. Ingen mätning, det är på tok för svårt att hålla måtten när vinklarna inte är 100% korrekta. (2016-03-29 11:04:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Ställde helt enkelt upp väggarna på en platta och ritade runt. Ingen mätning, det är på tok för svårt att hålla måtten när vinklarna inte är 100% korrekta. (2016-03-29 11:04:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bra passform
Fick till en bra passform med så små springor som möjligt mellan väggarna och en bottenplatta som stämde med väggarna. lådans storlek är av underordnad betydelse faktiskt. (2016-03-29 11:06:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Fick till en bra passform med så små springor som möjligt mellan väggarna och en bottenplatta som stämde med väggarna. lådans storlek är av underordnad betydelse faktiskt. (2016-03-29 11:06:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

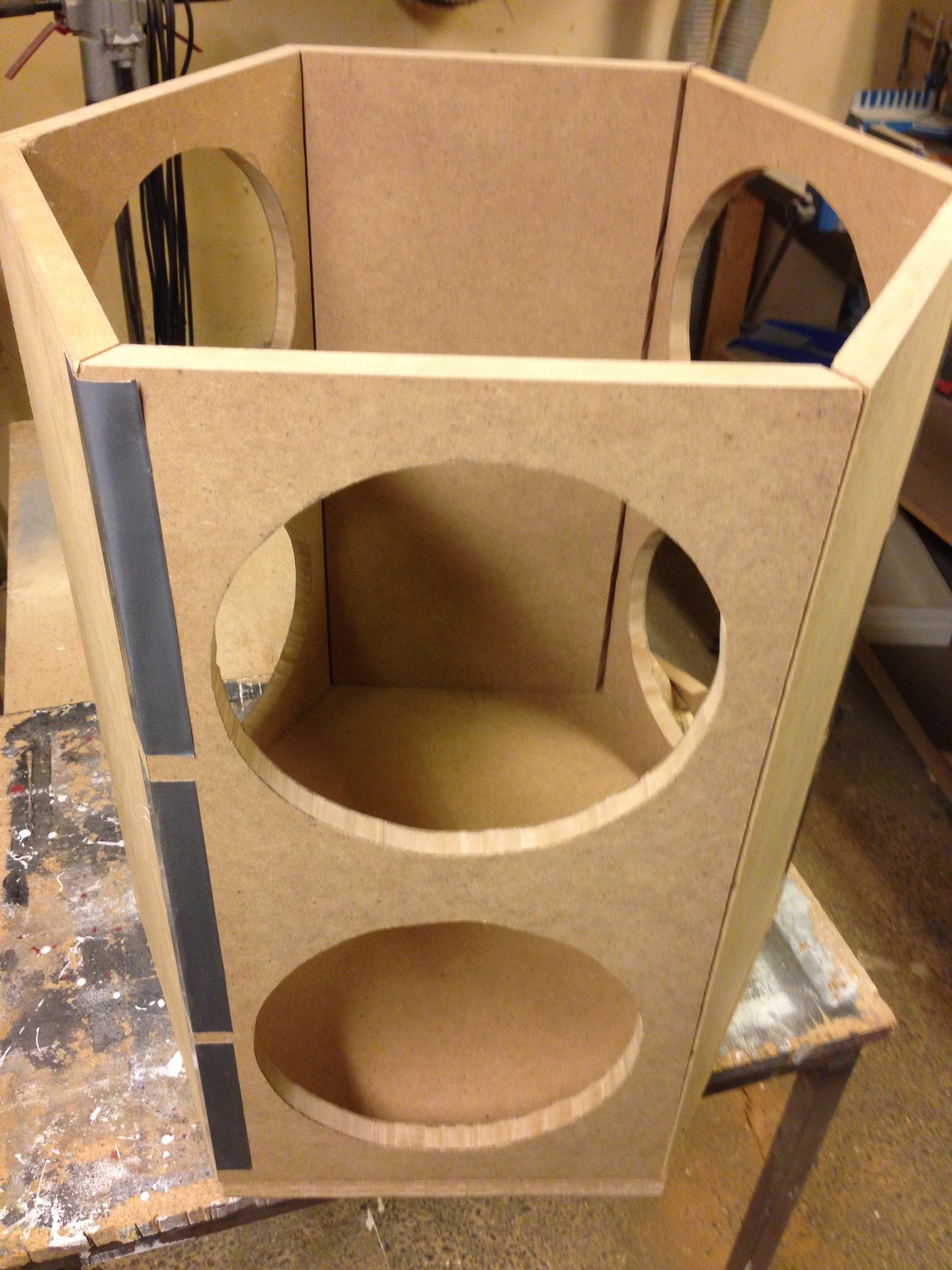

En sida i taget
Jag fäste en sida i taget och det gick fort och var enkelt. (2016-03-29 11:08:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag fäste en sida i taget och det gick fort och var enkelt. (2016-03-29 11:08:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

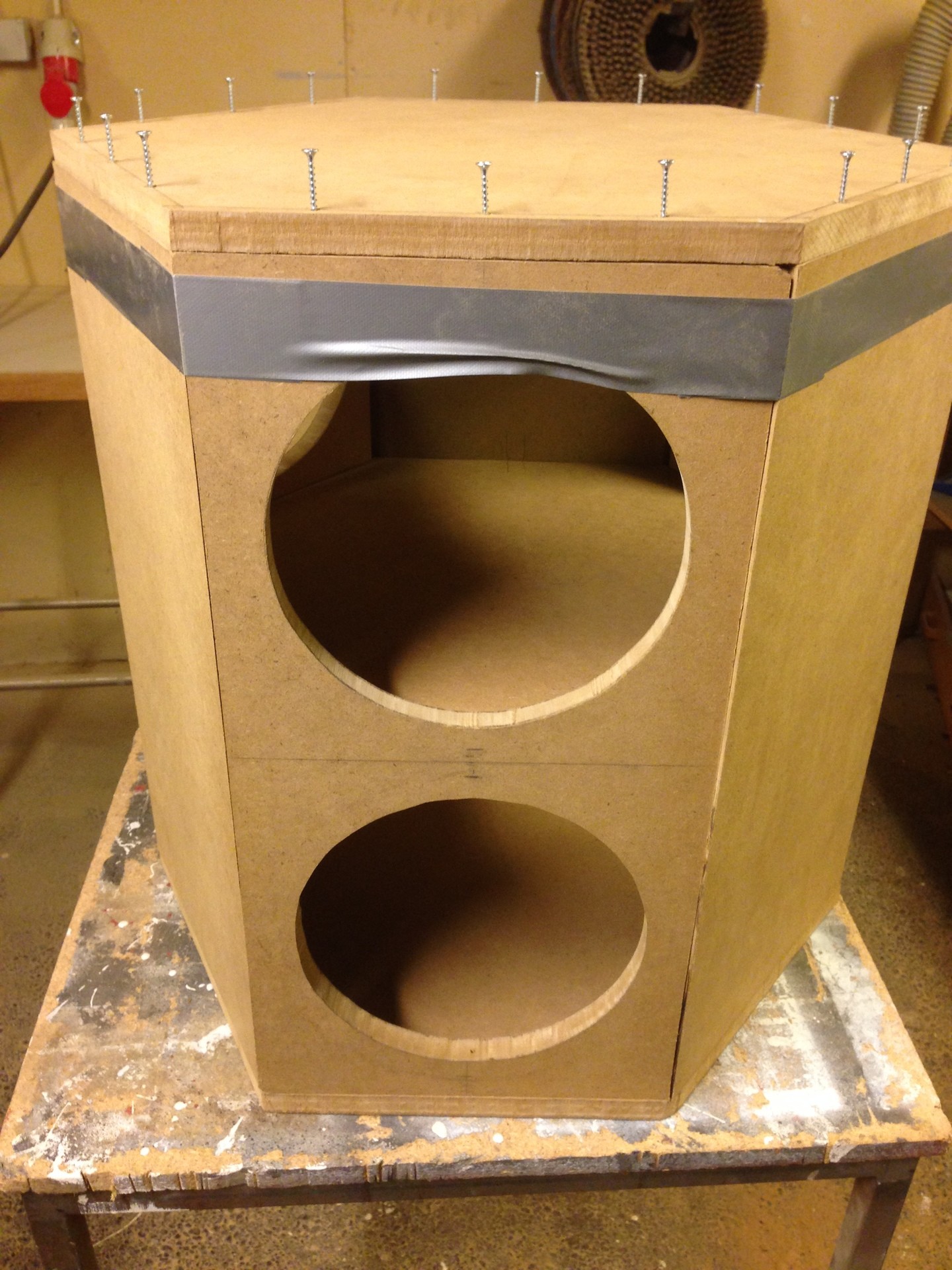

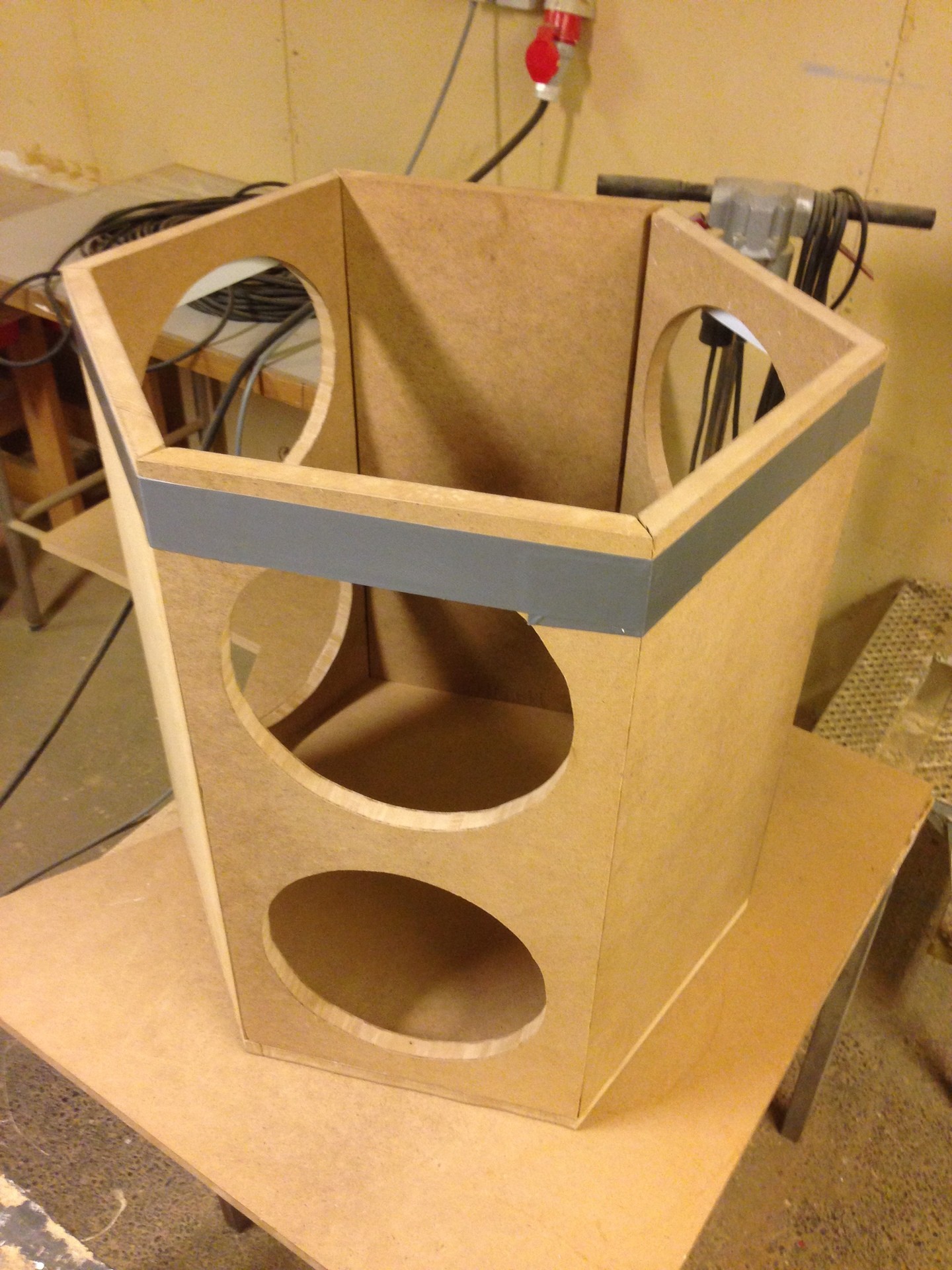

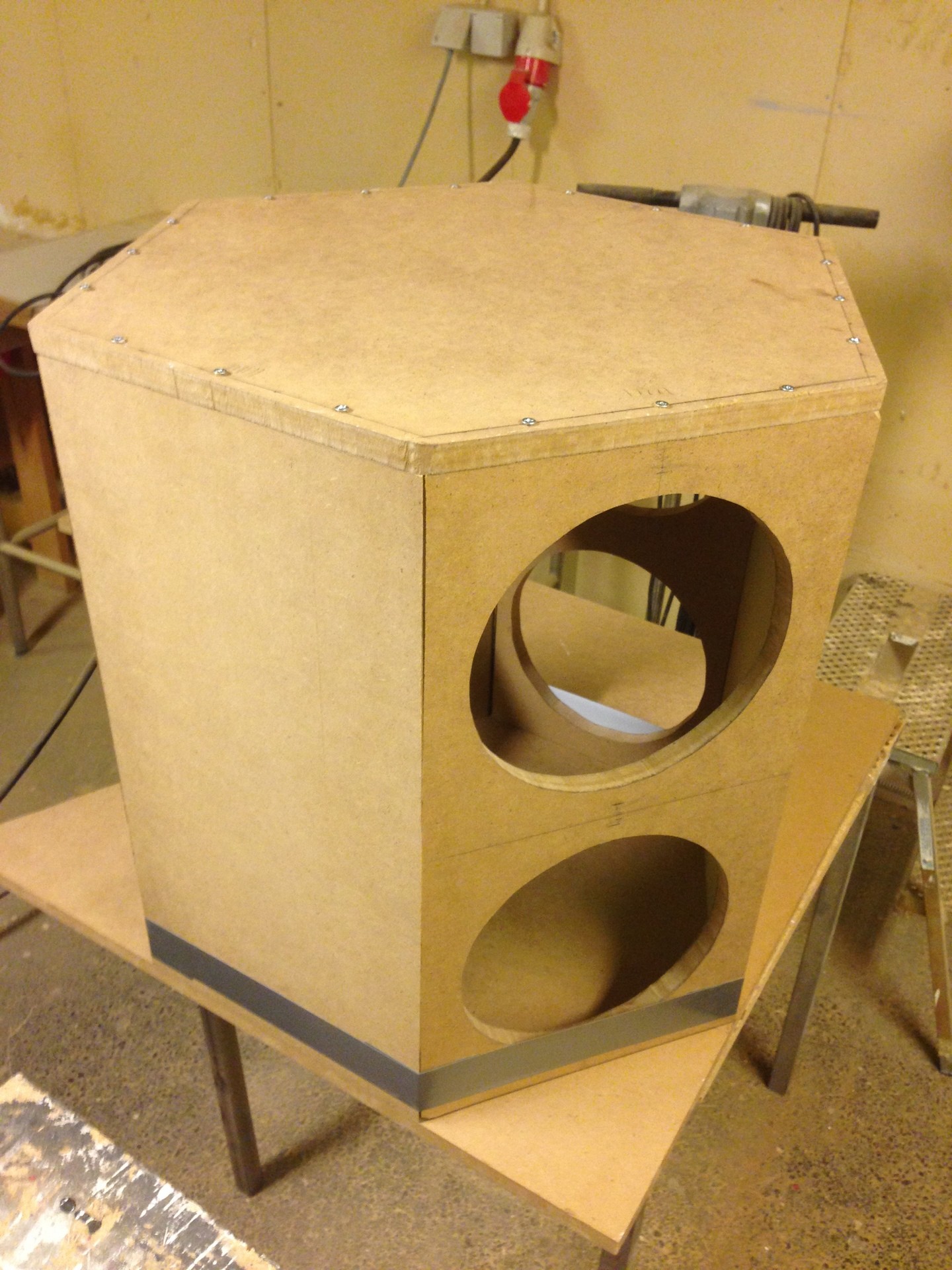

Silvertejp igen
Spänd ihop toppen när alla bitarna satt fast i botten. Detta för att hålla allt på plats i nästa moment. (2016-03-29 11:08:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Spänd ihop toppen när alla bitarna satt fast i botten. Detta för att hålla allt på plats i nästa moment. (2016-03-29 11:08:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Toppen ritas ut

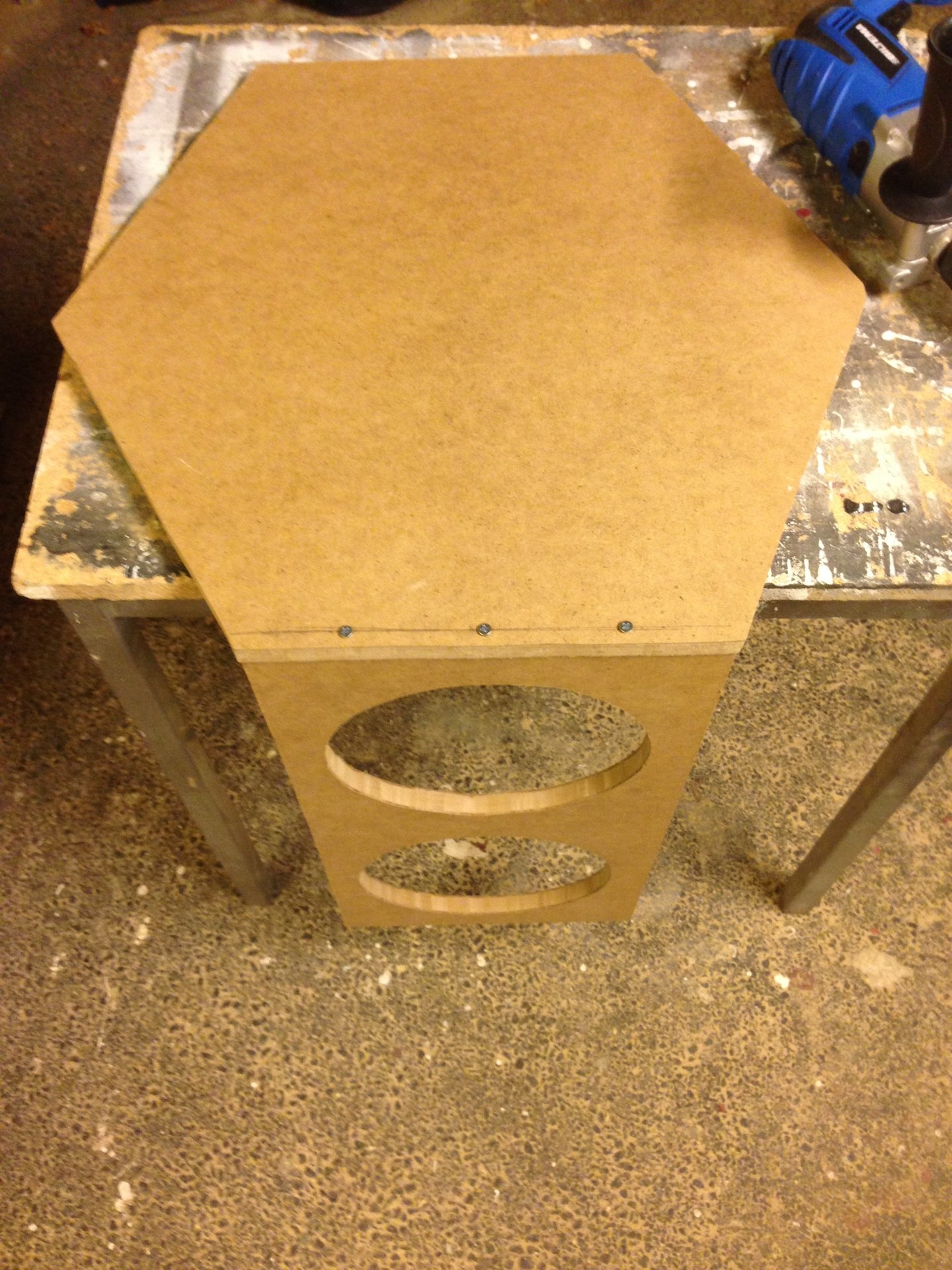

Genom att vända lådan och bara rita runt så fick jag ut en exakt bit att agera som topp. Var noga med att markera var varje bit skulle sitta så att jag inte skulle kunna sätta någon bit fel då den inte är helt symmetrisk. Om vinklar och mått varit perfekta så hade detta helt kunnat undvikas men inte i min operfekta värld. (2016-03-29 11:10:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Genom att vända lådan och bara rita runt så fick jag ut en exakt bit att agera som topp. Var noga med att markera var varje bit skulle sitta så att jag inte skulle kunna sätta någon bit fel då den inte är helt symmetrisk. Om vinklar och mått varit perfekta så hade detta helt kunnat undvikas men inte i min operfekta värld. (2016-03-29 11:10:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Alls sidor passar ihop
Alla sidorna passar ihop men bara precis så som de sitter placerade här. Detta höll jag hela bygget igenom. (2016-03-29 11:13:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Alla sidorna passar ihop men bara precis så som de sitter placerade här. Detta höll jag hela bygget igenom. (2016-03-29 11:13:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

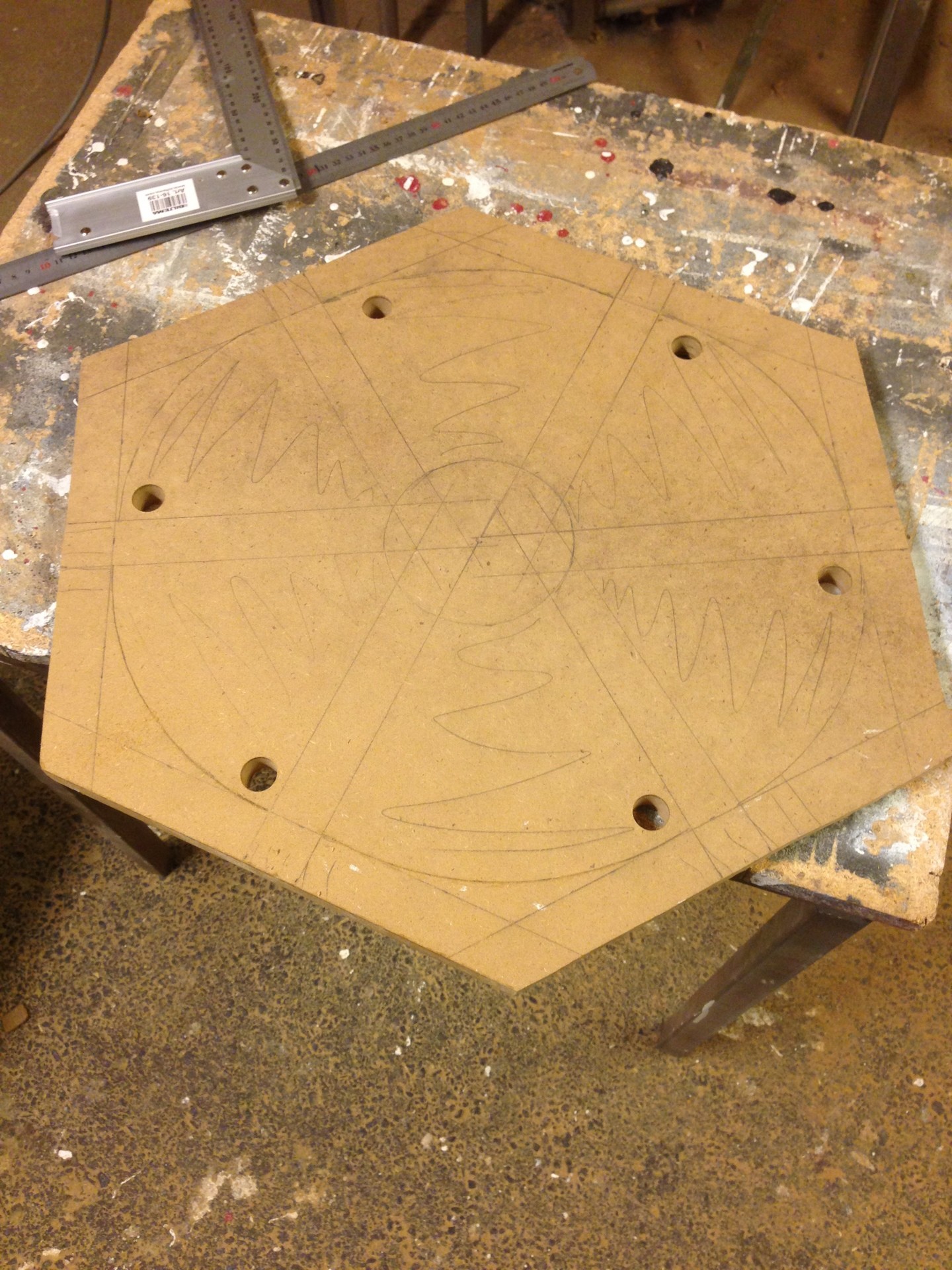

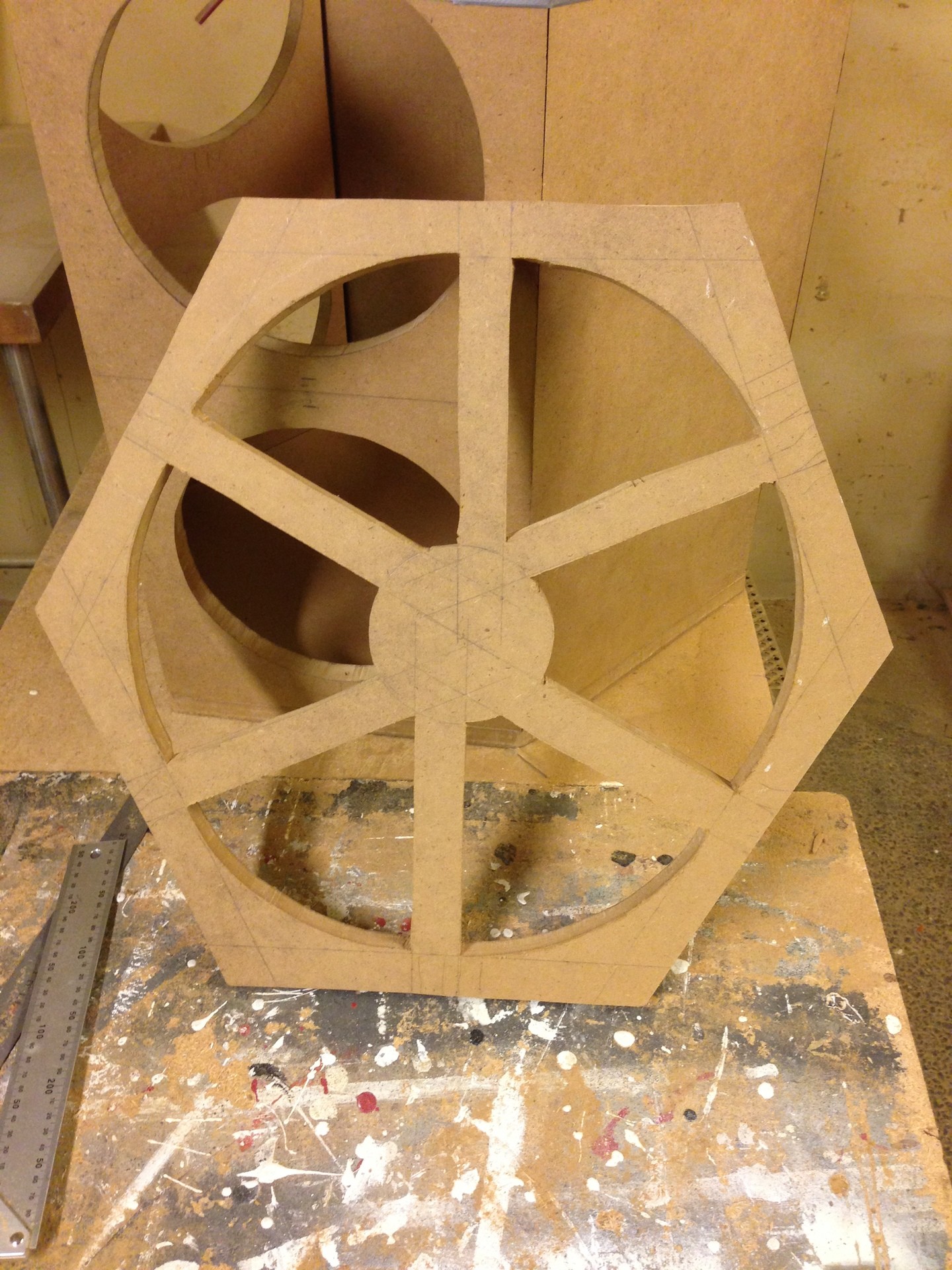

Mittenstag

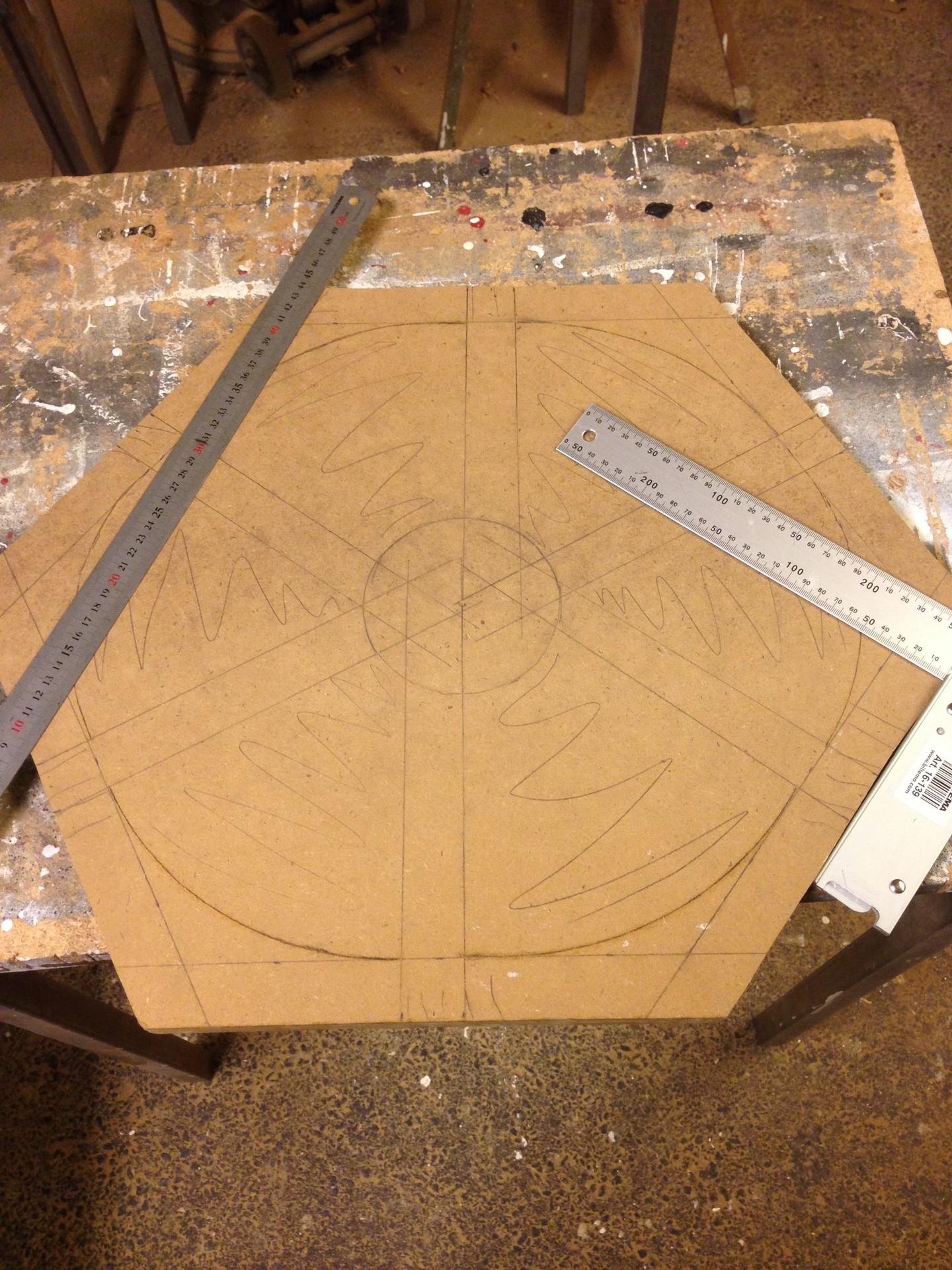

Ville ha lådan lite stabilare så jag gjorde en skiva som skulle sitta på halva höjden och staga upp hela lådan. (2016-03-29 11:15:01)Bilden är högupplöst. Klicka i bilden för att zooma.
Ville ha lådan lite stabilare så jag gjorde en skiva som skulle sitta på halva höjden och staga upp hela lådan. (2016-03-29 11:15:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Började med hålen

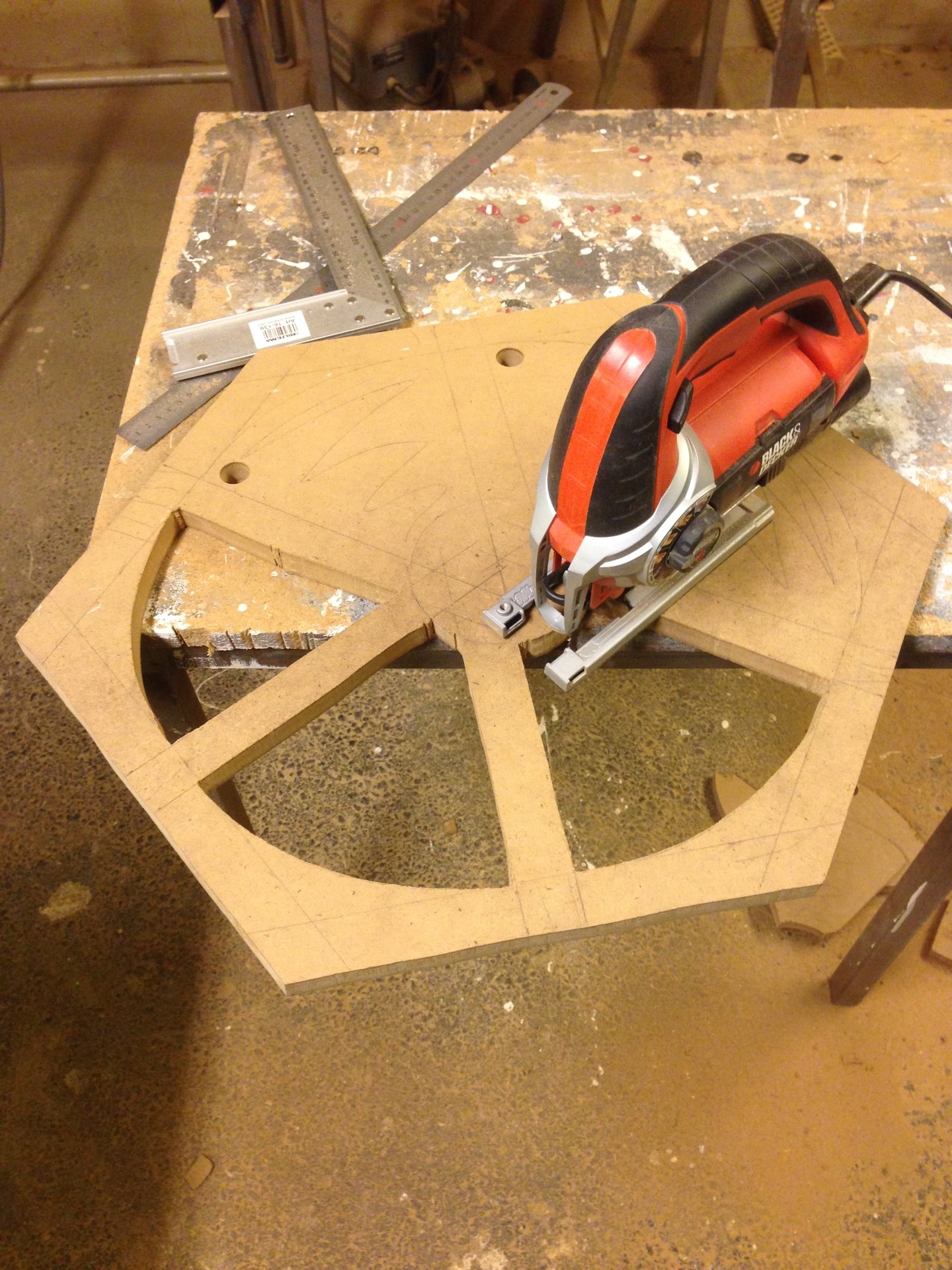

För att komma åt med sticksågen gjorde jag hål i de bitar som skulle skäras ut. Ville ha så lite material kvar som möjligt men ändå så stabilt som det går att få. Tror jag kom ganska nära i detta fall. (2016-03-29 11:16:02)Bilden är högupplöst. Klicka i bilden för att zooma.
För att komma åt med sticksågen gjorde jag hål i de bitar som skulle skäras ut. Ville ha så lite material kvar som möjligt men ändå så stabilt som det går att få. Tror jag kom ganska nära i detta fall. (2016-03-29 11:16:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:
Perfekt passform

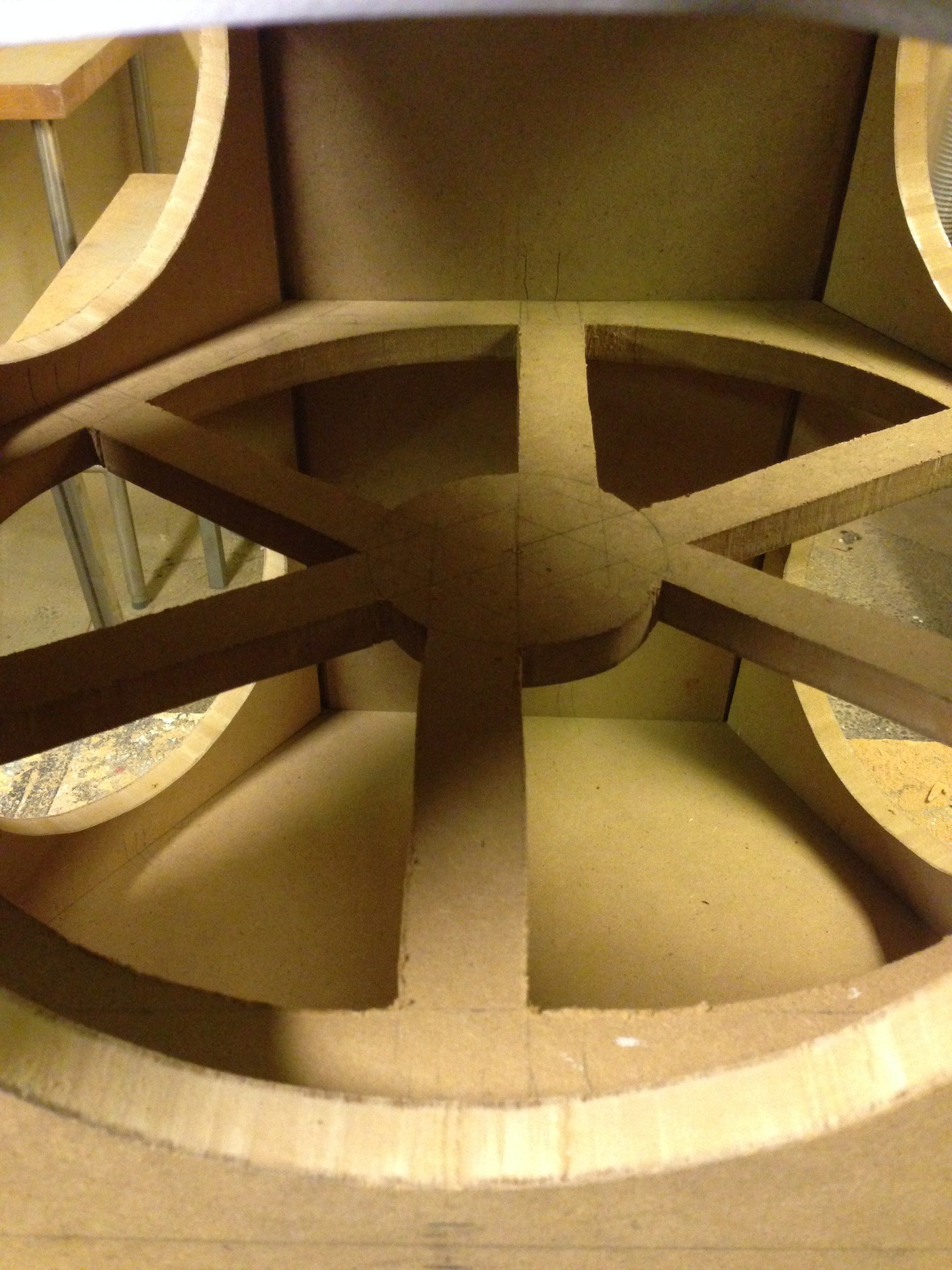

Satt som gjötet i lådan. Blev en mycket bra uppstagning av en redan stabil konstruktion. (2016-03-29 11:18:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Satt som gjötet i lådan. Blev en mycket bra uppstagning av en redan stabil konstruktion. (2016-03-29 11:18:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sedan skulle allt limmas

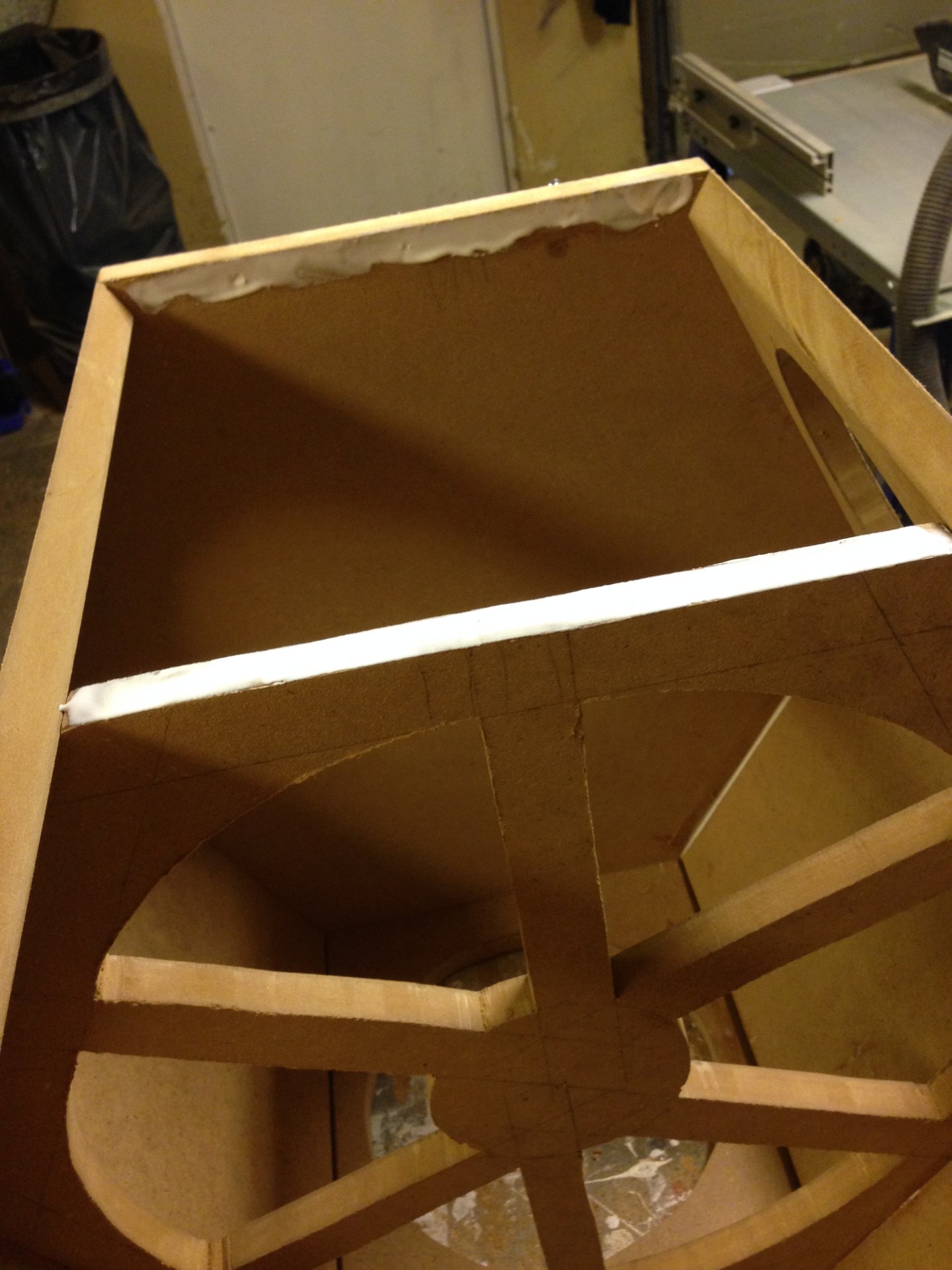

Jag limmade sidorna utan hål först och sedan de resterande för att någonstans måste man börja. De första tre fick bara lim på topp och botten samt mitten biten. De övriga kunde jag limma även de snedsågade kanterna. (2016-03-29 11:19:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag limmade sidorna utan hål först och sedan de resterande för att någonstans måste man börja. De första tre fick bara lim på topp och botten samt mitten biten. De övriga kunde jag limma även de snedsågade kanterna. (2016-03-29 11:19:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

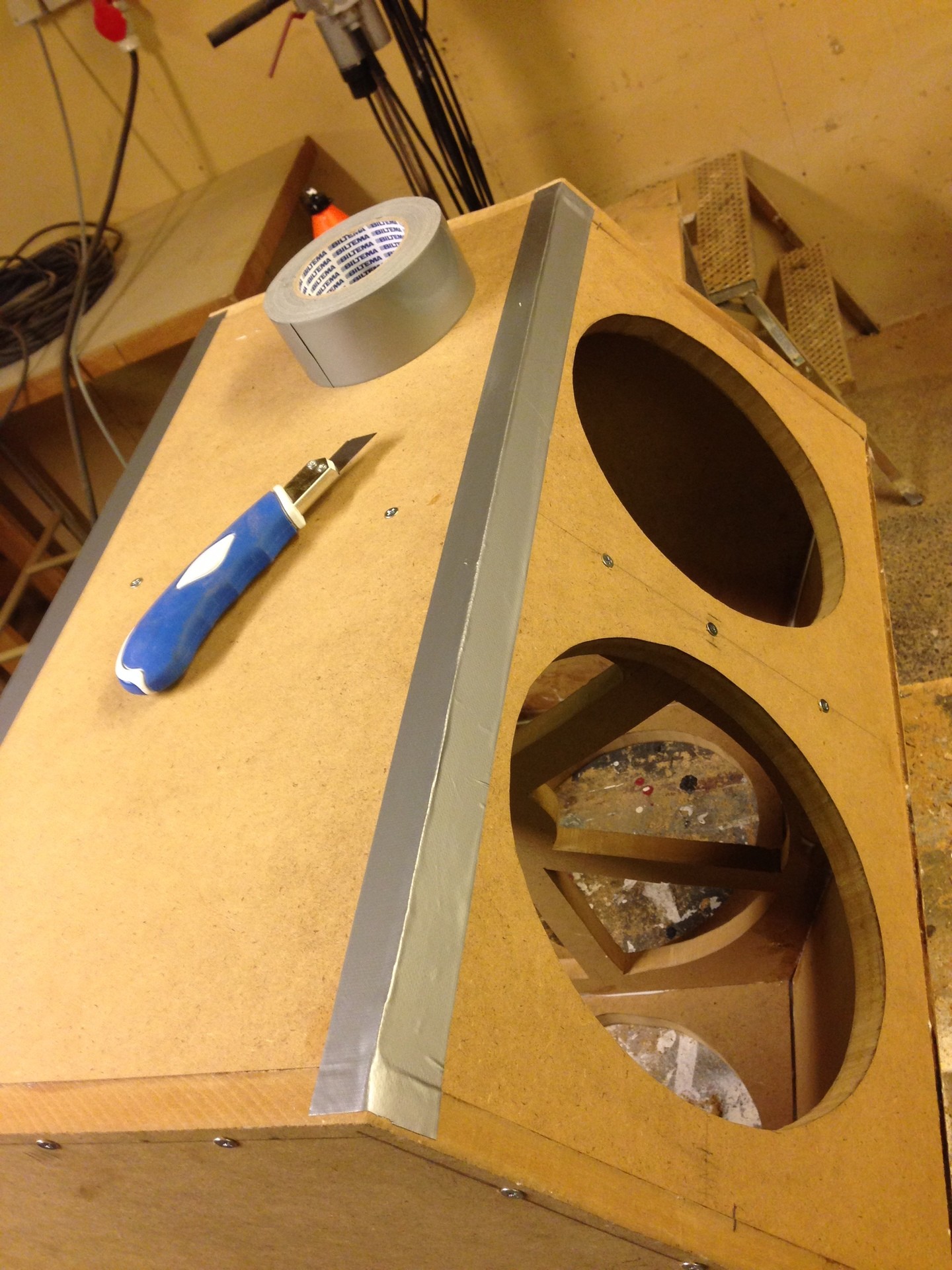

Silvertejp nu igen
För att kunna fylla sprickorna på insidan så la jag på silvertejp på utsidan. Vissa ställen var så breda som 2-3mm vilket inte var så lyckat, men skam den som ger sig. (2016-03-29 11:23:21)Bilden är högupplöst. Klicka i bilden för att zooma.
För att kunna fylla sprickorna på insidan så la jag på silvertejp på utsidan. Vissa ställen var så breda som 2-3mm vilket inte var så lyckat, men skam den som ger sig. (2016-03-29 11:23:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fylla med lim
Bara att lägga en sträng lim i sprickan och vänta. Sedan rotera lådan och göra om. Upprepade detta i två dagar med 4-6 timmar mellan varje rotation. Med rätt vinkel på bitarna kunde detta helt elimineras så var noga om du tänker göra en liknande konstruktion, men ge inte upp om det blir lite mellanrum. Allt går att fylla med lite tid. (2016-03-29 11:25:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Bara att lägga en sträng lim i sprickan och vänta. Sedan rotera lådan och göra om. Upprepade detta i två dagar med 4-6 timmar mellan varje rotation. Med rätt vinkel på bitarna kunde detta helt elimineras så var noga om du tänker göra en liknande konstruktion, men ge inte upp om det blir lite mellanrum. Allt går att fylla med lite tid. (2016-03-29 11:25:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

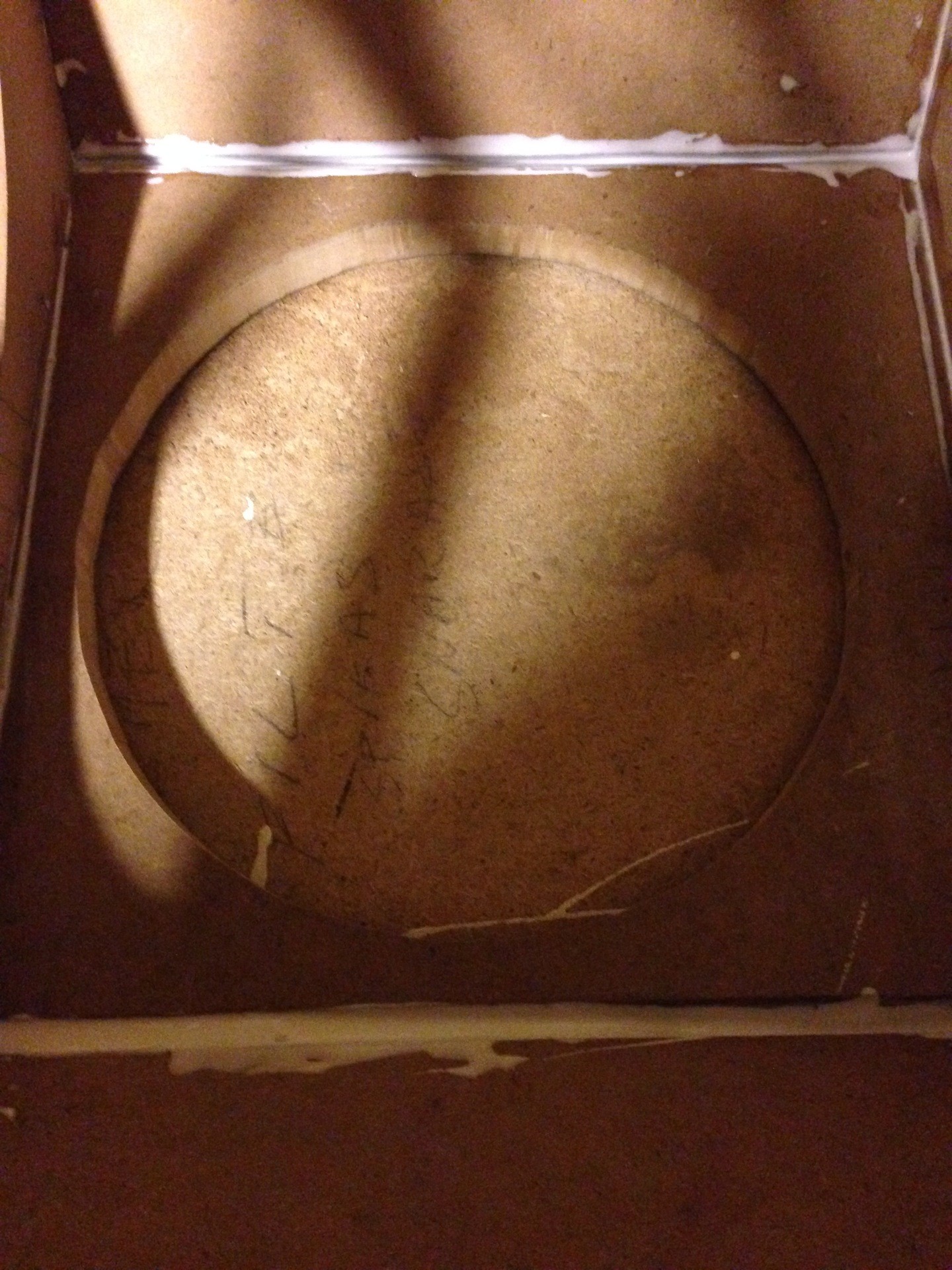

Tätning på plats
Efter att jag var nöjd med skarvarna så lade jag på en sträng fogmassa för att täta lite extra i alla skarvar. Den ska ju vara helt lufttät. Limmade även på lite ull på väggarna utan hål. (2016-03-29 11:27:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter att jag var nöjd med skarvarna så lade jag på en sträng fogmassa för att täta lite extra i alla skarvar. Den ska ju vara helt lufttät. Limmade även på lite ull på väggarna utan hål. (2016-03-29 11:27:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

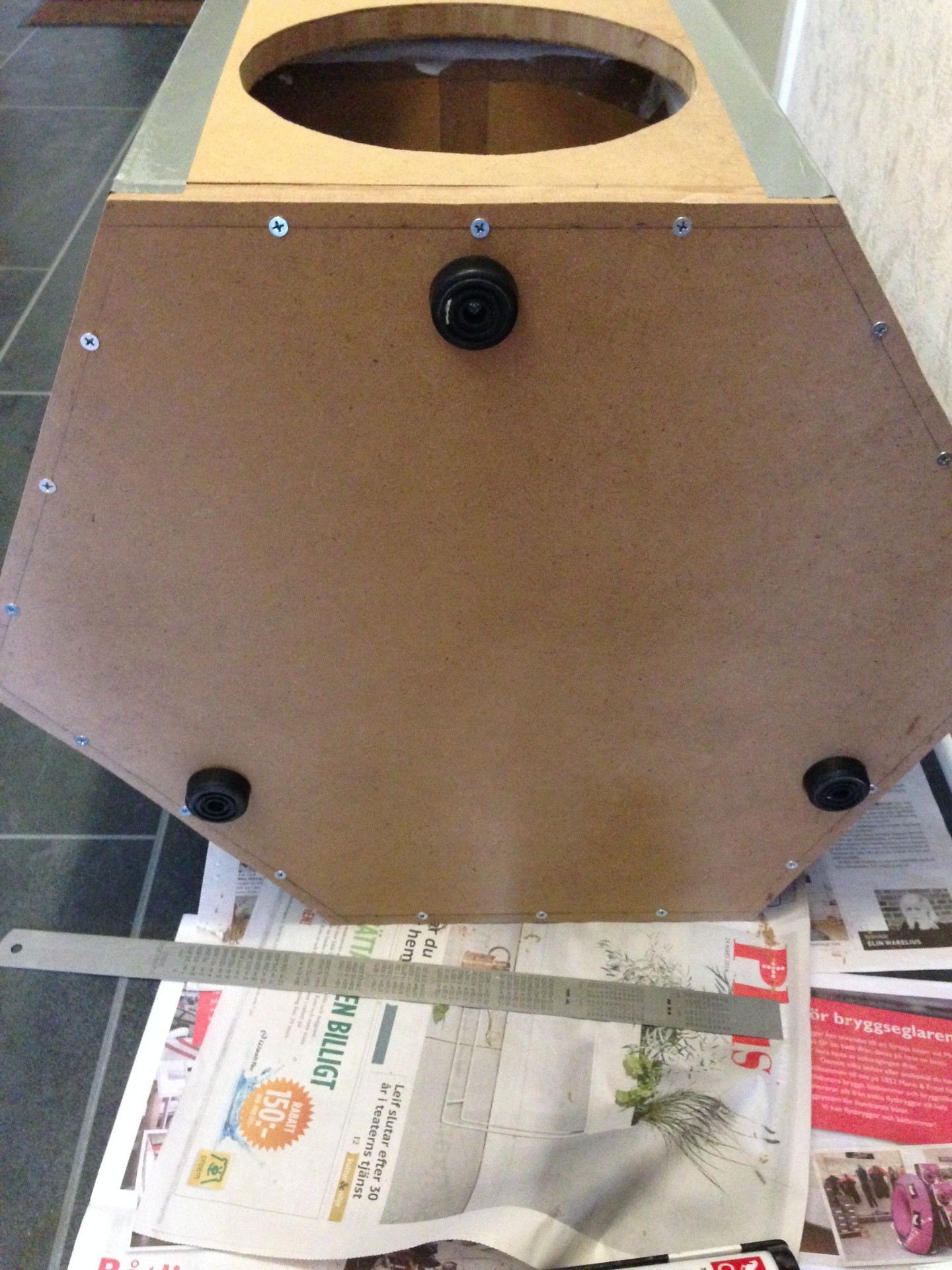

Gummifötter
Drog dit några gamla gummifötter som jag hade liggandes. Tre fötter är bra då de alltid hamnar i balans och lådan står stabilt. Valde att sätta dem under elementen då det är där den största viken ligger. Detta för att fötterna ska få så rak belastning som möjligt. (2016-03-29 11:29:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Drog dit några gamla gummifötter som jag hade liggandes. Tre fötter är bra då de alltid hamnar i balans och lådan står stabilt. Valde att sätta dem under elementen då det är där den största viken ligger. Detta för att fötterna ska få så rak belastning som möjligt. (2016-03-29 11:29:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

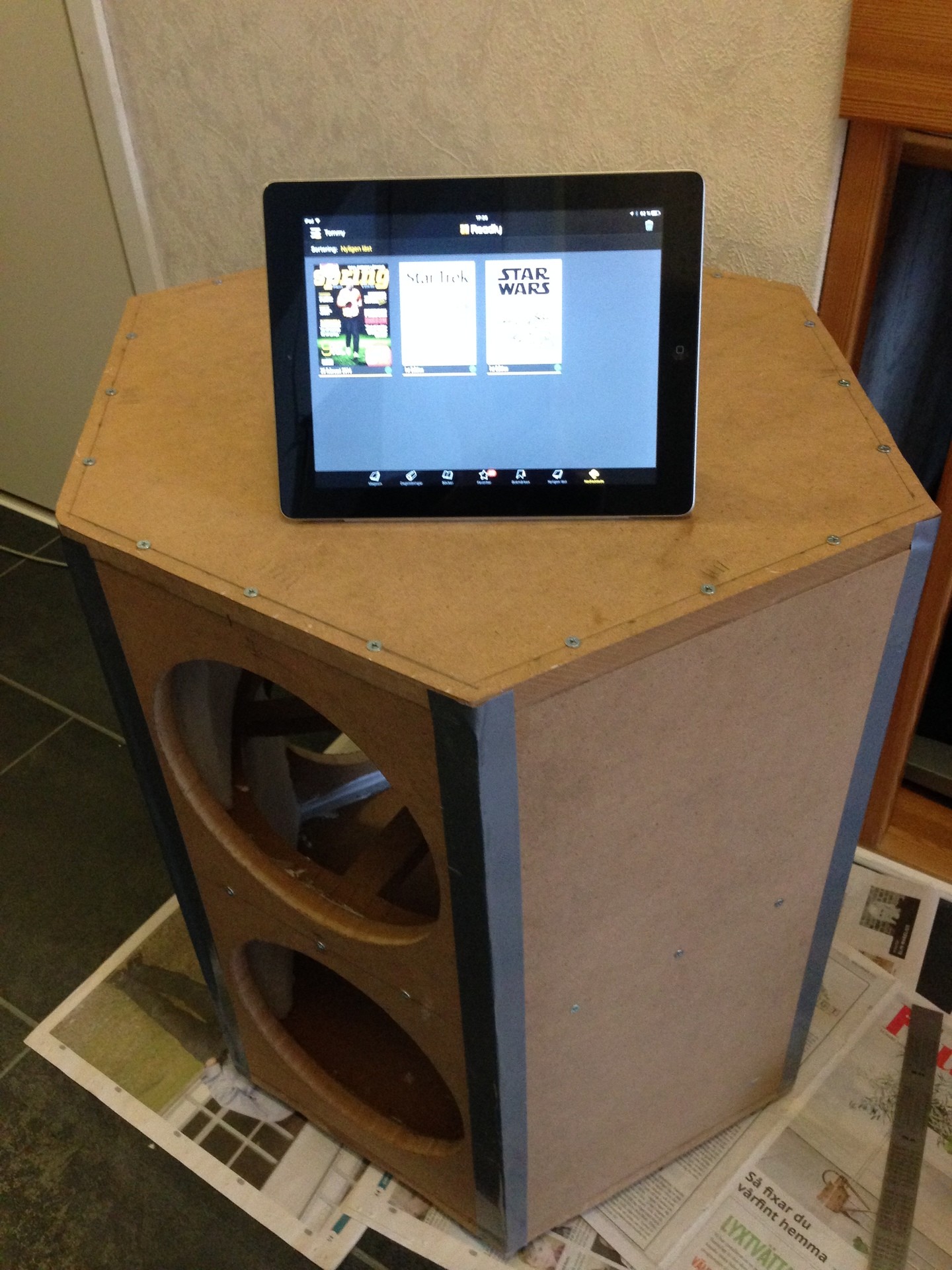

Storleksjämförelse
Ställde min iPad på lådan så ni skulle kunna uppskatta storleken lite bättre. (2016-03-29 11:31:08)Bilden är högupplöst. Klicka i bilden för att zooma.
Ställde min iPad på lådan så ni skulle kunna uppskatta storleken lite bättre. (2016-03-29 11:31:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

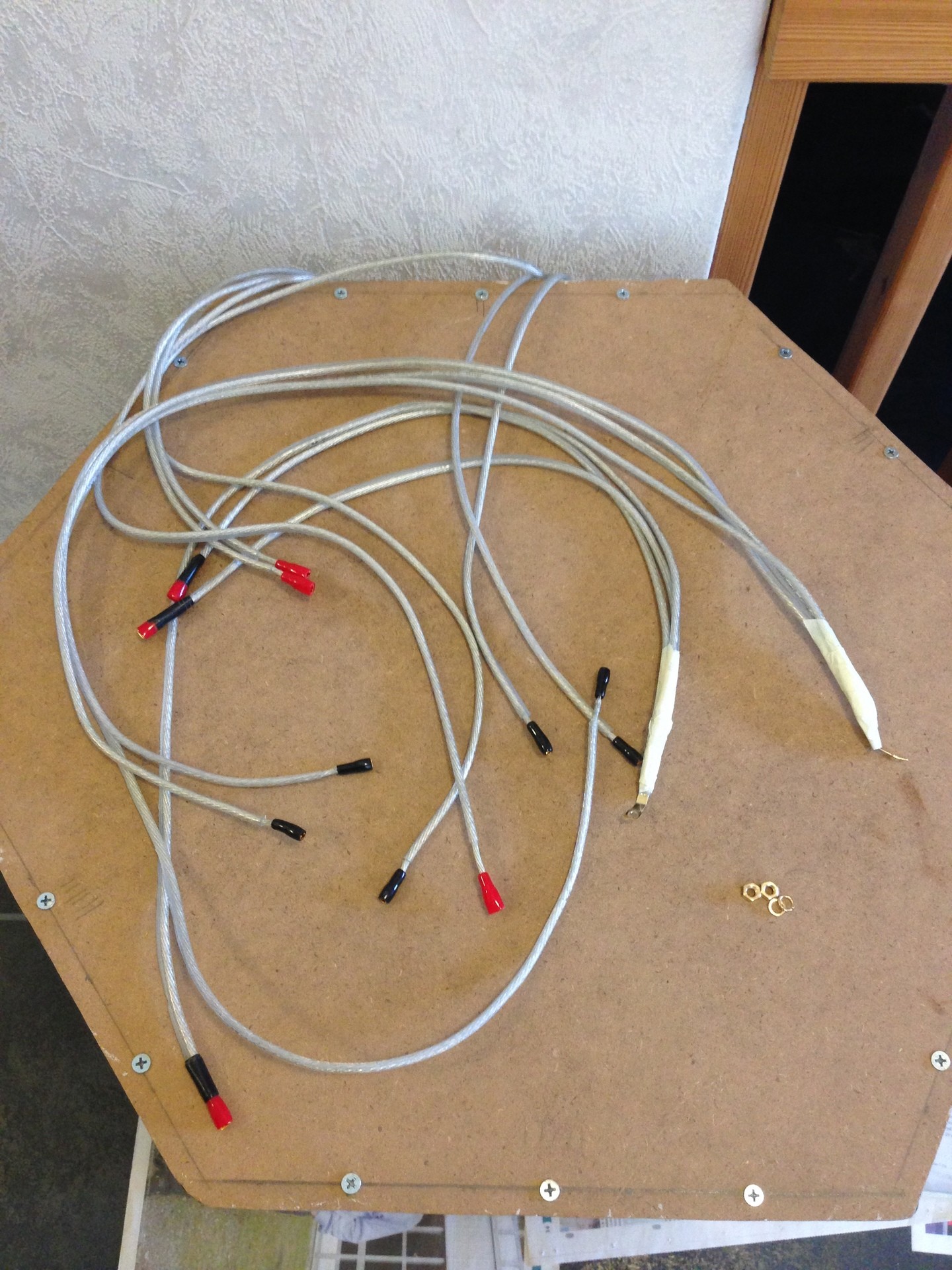

Kabelhärvan
Gjorde i ordning kablarna. Fick slut på eltejpen så jag drog på det jag hade. Får kanske byta ut det lite längre fram. Ska bara testa lite först ändå. (2016-03-29 11:32:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Gjorde i ordning kablarna. Fick slut på eltejpen så jag drog på det jag hade. Får kanske byta ut det lite längre fram. Ska bara testa lite först ändå. (2016-03-29 11:32:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

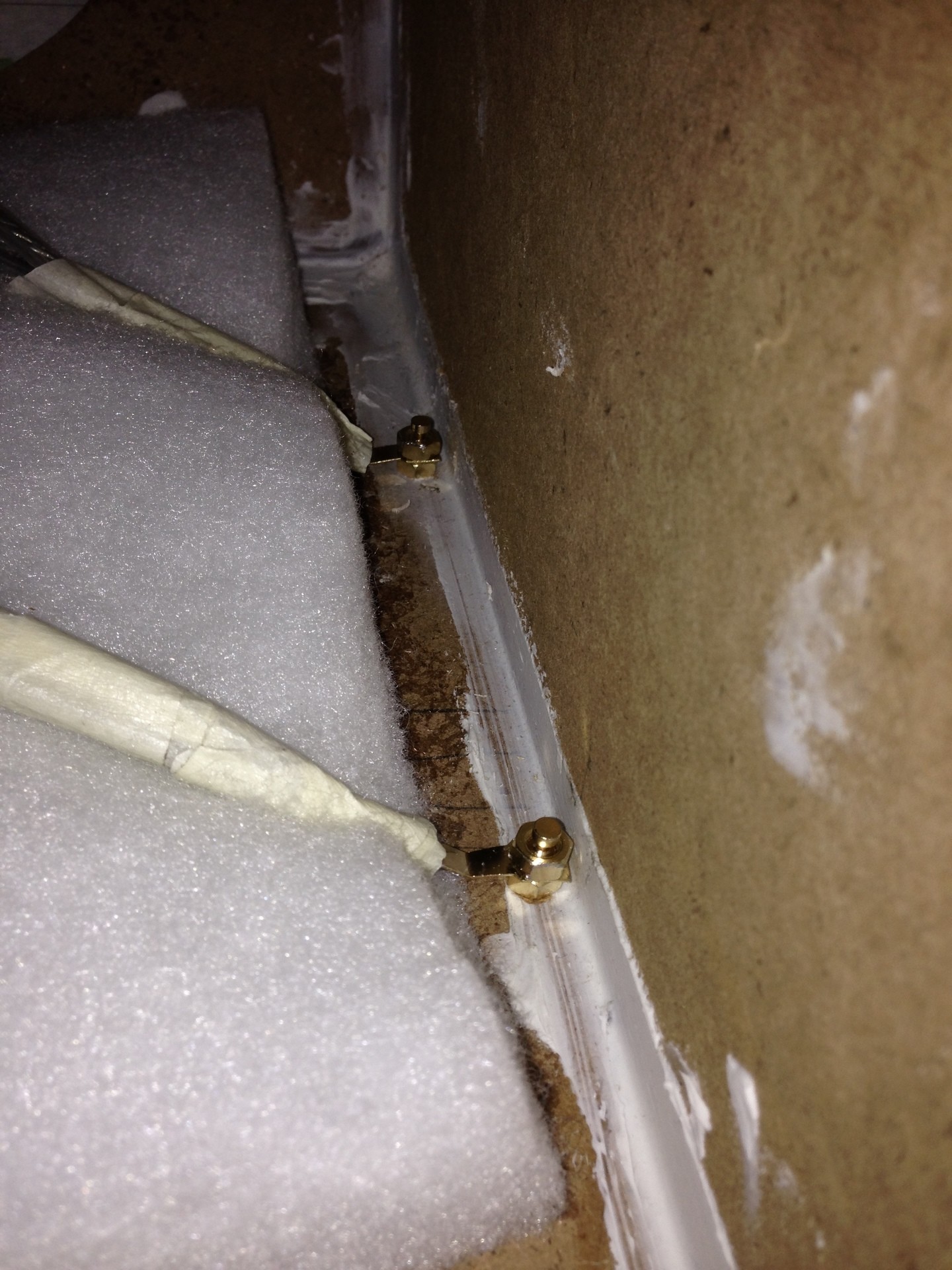

Terminaler
Enkla terminaler av skruvtyp placerade i nerkanten med bra mellanrum. (2016-03-29 11:33:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Enkla terminaler av skruvtyp placerade i nerkanten med bra mellanrum. (2016-03-29 11:33:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
kabelskor

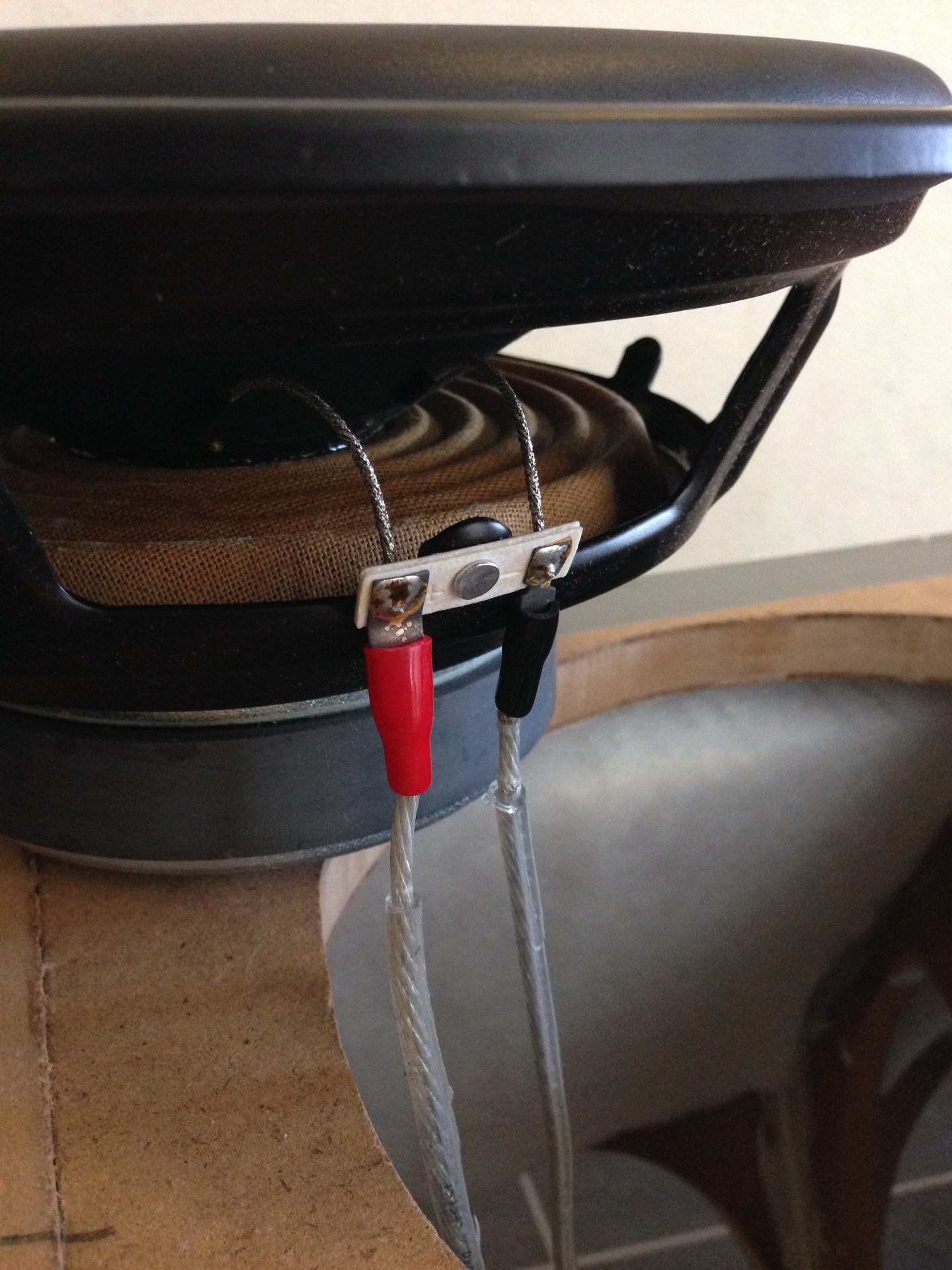

Mina guldpläterade kabelskor passade perfekt. Högtalarna kopplades tre parallella i serie med tre andra parallella. Elementen ligger på 6 ohm och förstärkaren ser då 4 ohm totalt. (2016-03-29 11:34:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Mina guldpläterade kabelskor passade perfekt. Högtalarna kopplades tre parallella i serie med tre andra parallella. Elementen ligger på 6 ohm och förstärkaren ser då 4 ohm totalt. (2016-03-29 11:34:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

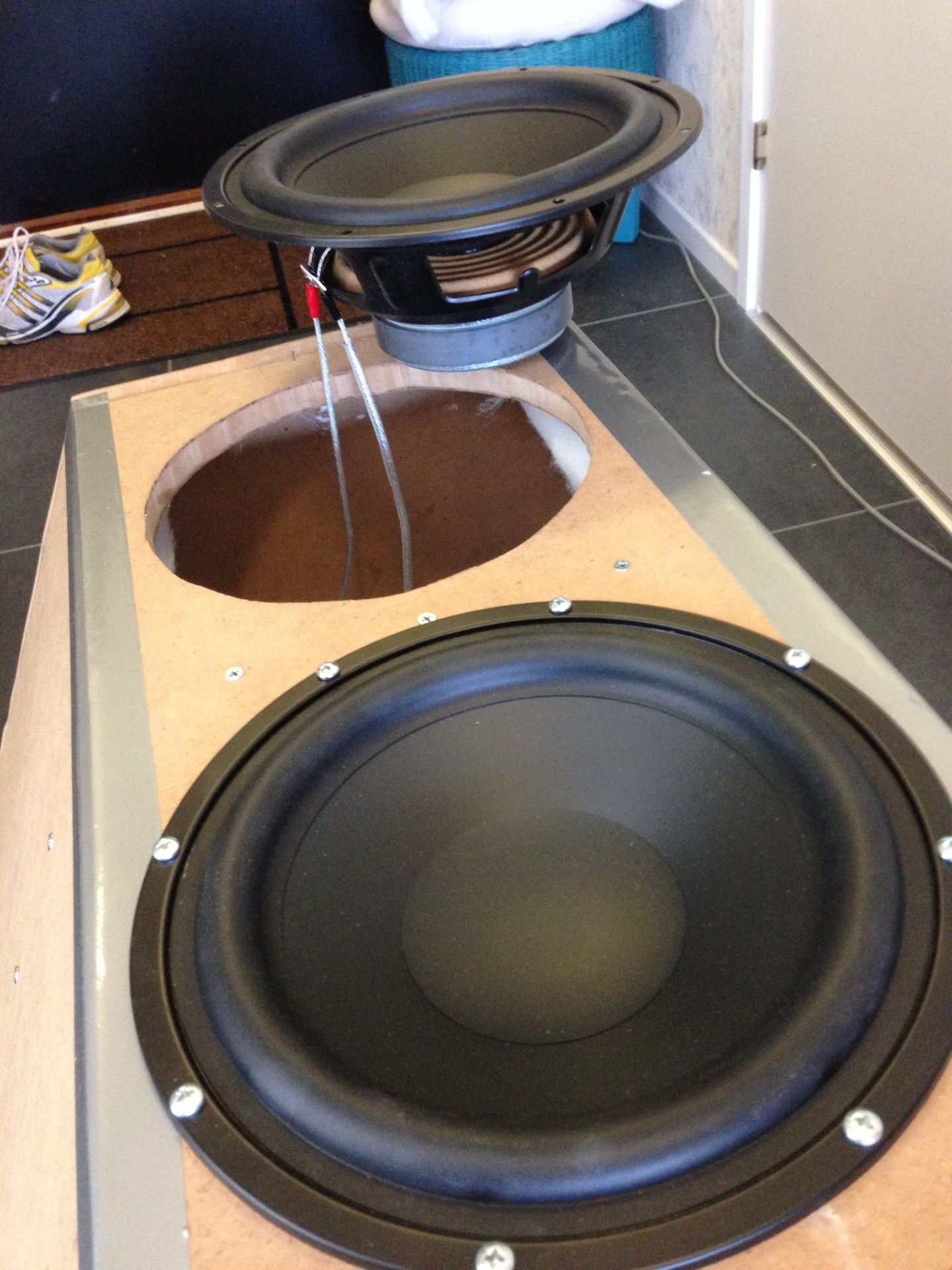

Koppla koppla

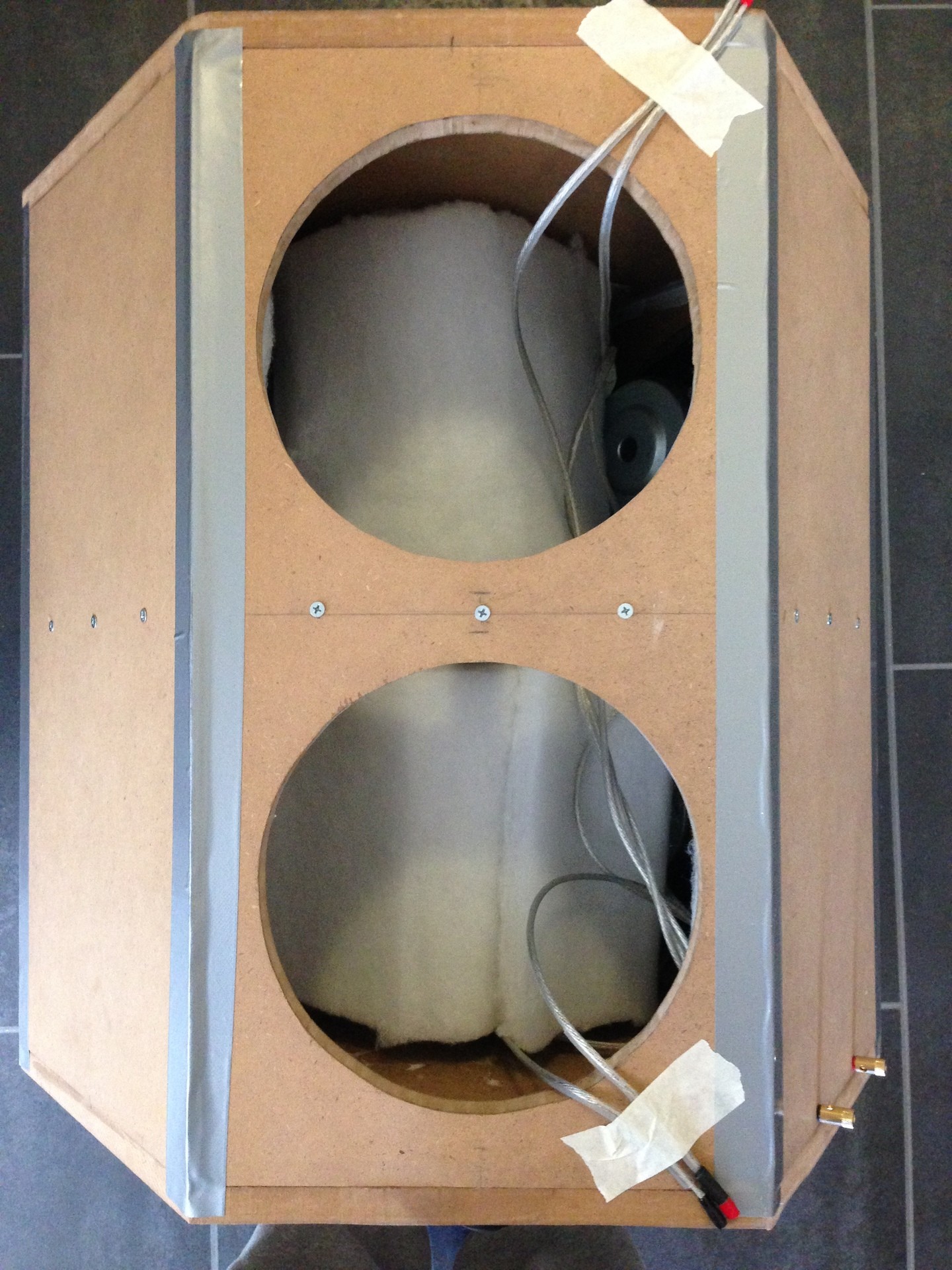

Tog en stund att koppla in och dra fast alla elementen. Det var dock smidigt då det bara var att lägga lådan på rygg så får man enkel tillgång till hål och lätt att montera. Rotera tre gånger och alla är på plats utan risk att skada redan monterade element. (2016-03-29 11:36:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Tog en stund att koppla in och dra fast alla elementen. Det var dock smidigt då det bara var att lägga lådan på rygg så får man enkel tillgång till hål och lätt att montera. Rotera tre gånger och alla är på plats utan risk att skada redan monterade element. (2016-03-29 11:36:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

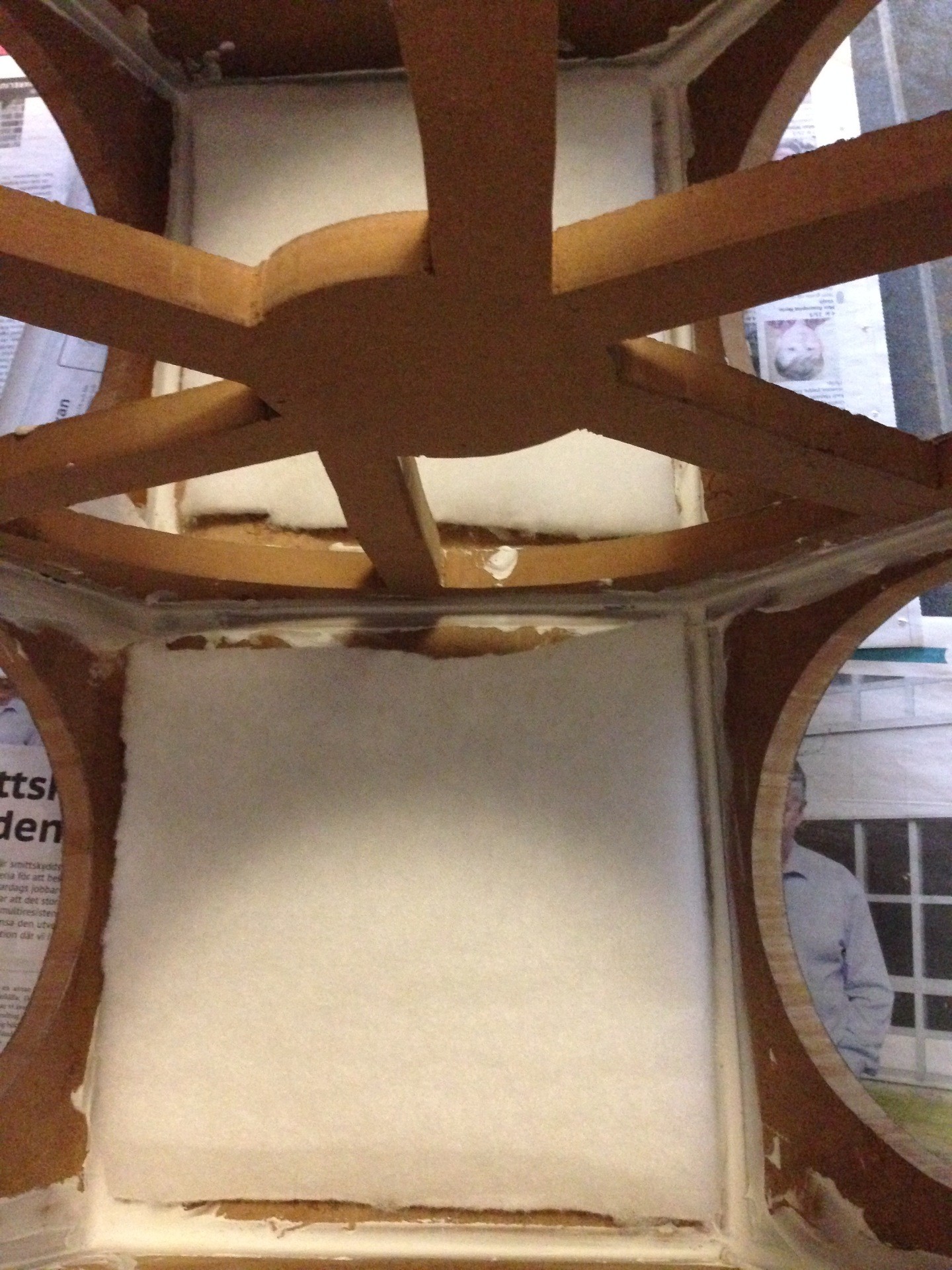

Stoppning
Tryckte i lite mer stoppning i mitten, snurrade en längre bit och placerade stående. Tror det blev ganska bra, kommer inte röra på sig och gör nog sitt jobb som det är tänkt utan att fästas fast. (2016-03-29 11:38:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Tryckte i lite mer stoppning i mitten, snurrade en längre bit och placerade stående. Tror det blev ganska bra, kommer inte röra på sig och gör nog sitt jobb som det är tänkt utan att fästas fast. (2016-03-29 11:38:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Uppställning

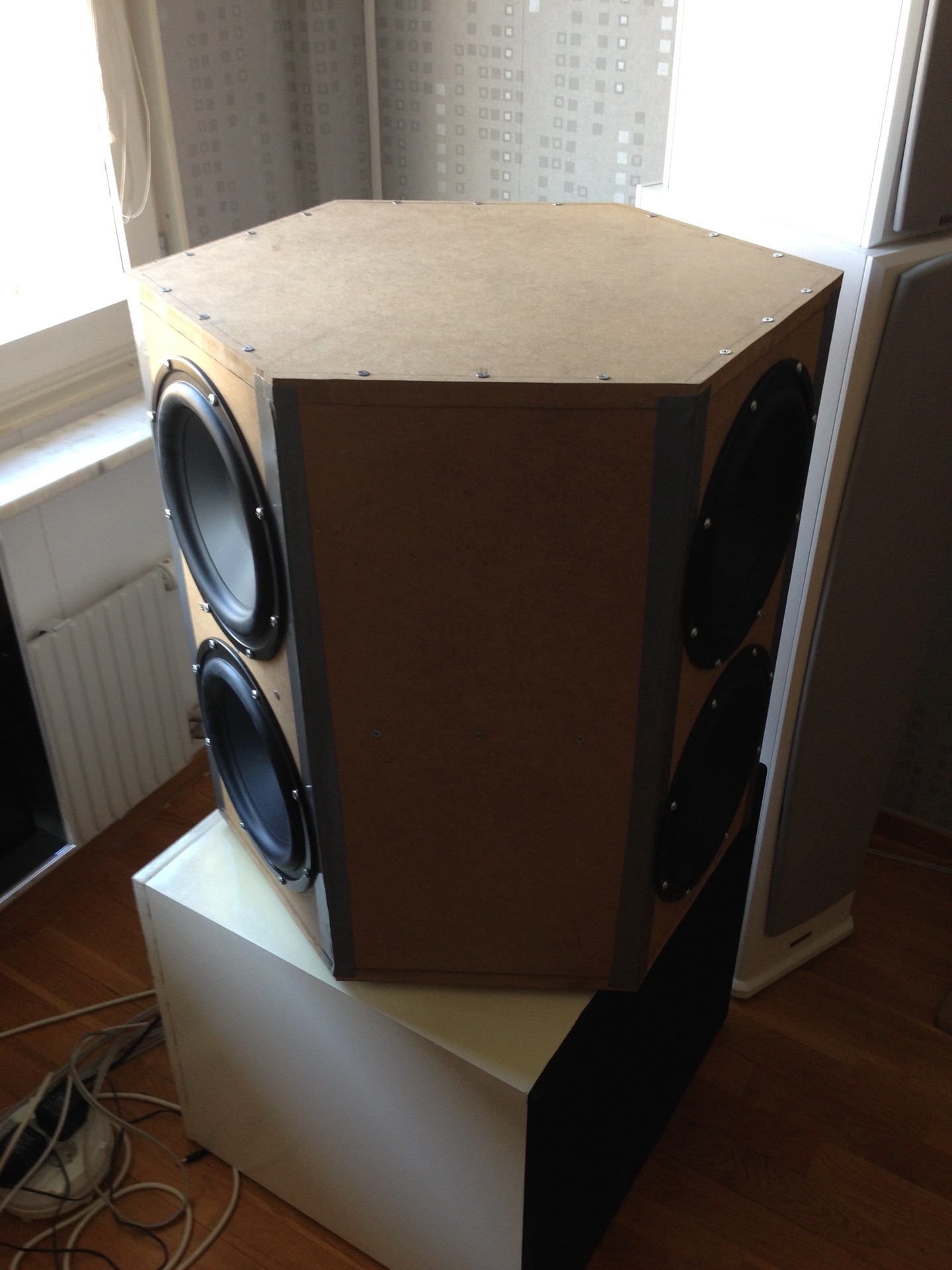

Placerade den på min gamla sub och kopplade in en kanal som jag inte använder än (tänkt till surround bakhögtalare längre fram) på ena AP-100 steget. 180W i 4 ohm tror jag specen säger och det räckte långt i mitt rum. Är nöjd med resultatet så här långt, fast och snabb bas med mycket tryck och botten men ändå mjuk i karaktären. Nu ska jag spela in den några veckor sedan får jag testa i ett betydligt större rum och det blir spännande att se vad den kan göra där. (2016-03-29 11:40:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Placerade den på min gamla sub och kopplade in en kanal som jag inte använder än (tänkt till surround bakhögtalare längre fram) på ena AP-100 steget. 180W i 4 ohm tror jag specen säger och det räckte långt i mitt rum. Är nöjd med resultatet så här långt, fast och snabb bas med mycket tryck och botten men ändå mjuk i karaktären. Nu ska jag spela in den några veckor sedan får jag testa i ett betydligt större rum och det blir spännande att se vad den kan göra där. (2016-03-29 11:40:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

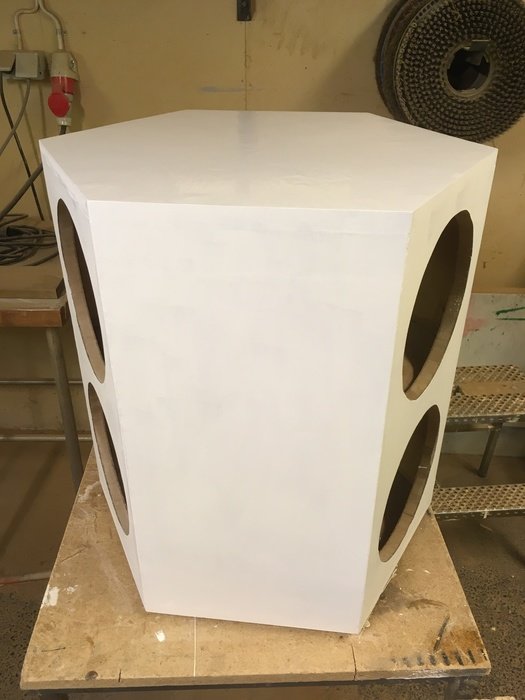

Grundmålad
Då var det dags att göra basen färdig, gjorde som sagt en prototyp först som spelat i ett halvår. Nu har jag byggt en till och detta är sista stegen för att färdigställa bygget. Grundfärg och sedan lack i två färger. (2016-09-05 11:30:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Då var det dags att göra basen färdig, gjorde som sagt en prototyp först som spelat i ett halvår. Nu har jag byggt en till och detta är sista stegen för att färdigställa bygget. Grundfärg och sedan lack i två färger. (2016-09-05 11:30:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

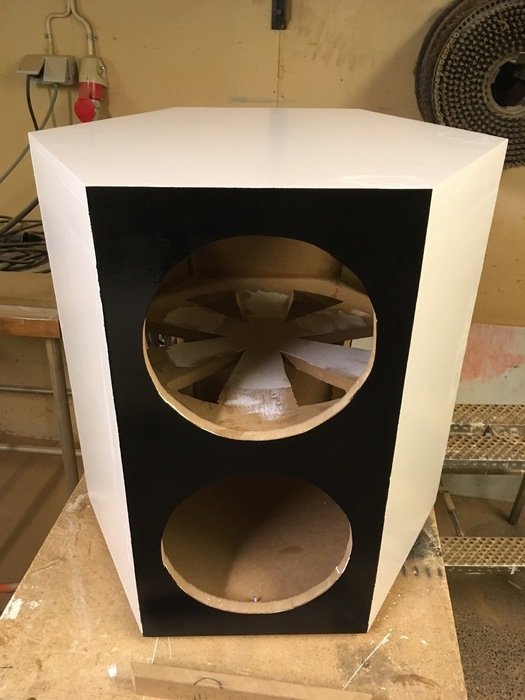

Svarta bafflar
Valde att göra bafflarna svarta för att det skulle bli en snygg brytning mot det vita. (2016-09-05 11:31:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Valde att göra bafflarna svarta för att det skulle bli en snygg brytning mot det vita. (2016-09-05 11:31:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

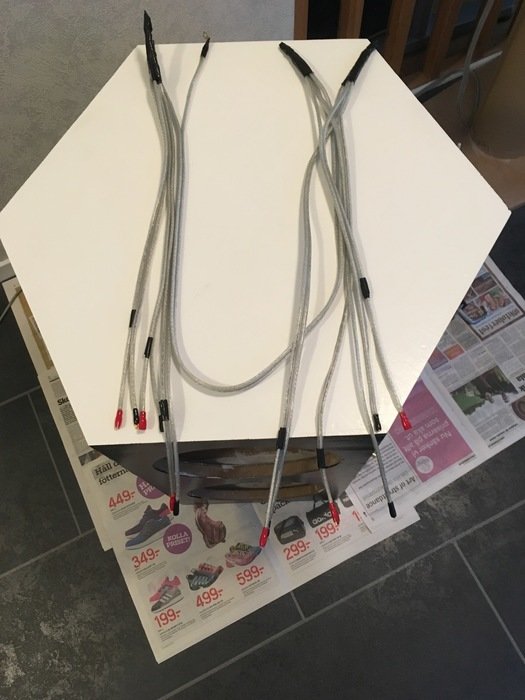

Kablar
Gjorde ett nytt paket med kablar kopplade enligt samma schema som tidigare. 4 ohm gäller än och det blir enkelt att driva båda baslådorna med samma steg då den kommer se 8 ohm nominellt. (2016-09-05 11:33:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Gjorde ett nytt paket med kablar kopplade enligt samma schema som tidigare. 4 ohm gäller än och det blir enkelt att driva båda baslådorna med samma steg då den kommer se 8 ohm nominellt. (2016-09-05 11:33:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

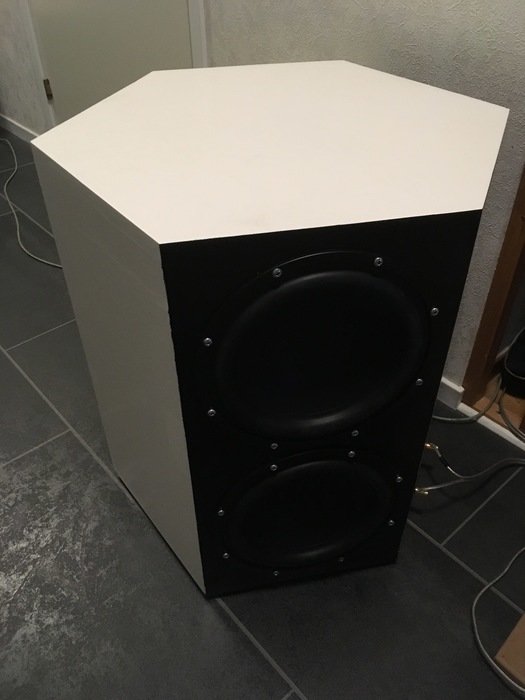

Klart!
Då var allt på plats och den är redo att börja spela. Gillar hur elementen smälter in i baffeln och skapar en enhet. Möjligt att det kommer på galler längre fram om de som ska ha den tycker att det behövs. (2016-09-05 11:34:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Då var allt på plats och den är redo att börja spela. Gillar hur elementen smälter in i baffeln och skapar en enhet. Möjligt att det kommer på galler längre fram om de som ska ha den tycker att det behövs. (2016-09-05 11:34:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
Unregistered9afb84a4
|
|
2016-09-12 15:16:26 |
|
Tinardirith
|
|
2016-09-05 20:44:30 |
|
Degpojken
|
|
2016-09-05 13:08:42 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Rolig läsning
Tack!
Jag är faktiskt förvånad att jag inte hittat fler som kopierar denna konstruktion från Paradigm. Konstruktionen är ganska lätt och resultatet är otroligt bra. Antar att bättre element blir ännu bättre för konstruktionen skalar med komponenterna.
Vad fick hela kalaset på? Har du några kurvor eller något? (:
Har tyvärr inte fått tag på någon bra utrustning än, men jag brukar gå på testspår och öronen. Slutna lådor är ju inte så känsliga, bara att ge dem effekt så spelar de på. 20Hz toner skakar om 100kvm rum så det räcker till. Om jag målar den också så borde notan sluta på 2500kr totalt. Nu i veckan beställde jag en uppsättning element till så jag ska bygga en andra och då fick jag 600kr i rabatt på elementen ytterligare. Super billigt tungt bygge. :)
Vad fick hela kalaset på? Har du några kurvor eller något? (:
