Skruvmejsels LED-konverterade projektor
(17)
Dölj
|
Jag hade ungefär 1000kr att spendera i helgen, och se vad jag fick. Jag köpte en projektor för 600kr, allt den behövde var en ny lampa. En ny, dyr, varm och ineffektiv lampa... No-no-no. Jag spenderade resten av mina 1000kr på en hel bunt lysdioder, ett mönsterkort och en lödkolv, och satte mig i köket. Projektorn är en Sony VPL-CS3 som jag tjuvkopplat, så att den inte förstår att lampan fattas. LED-panelen består av 60st 15000mcd-lysdioder från Kjell.com, som drivs i grupper om… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

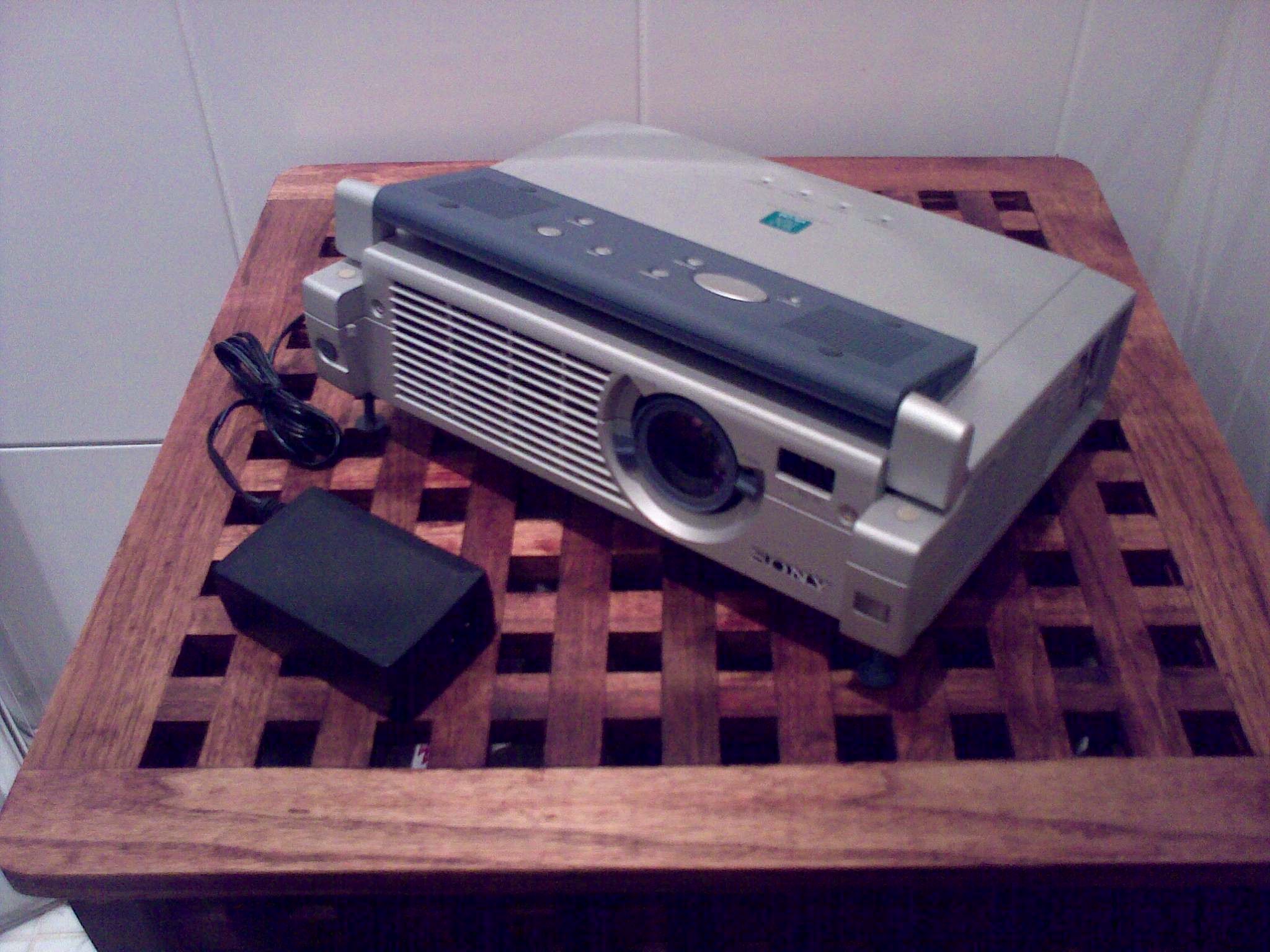

Projektorn i sin helhet

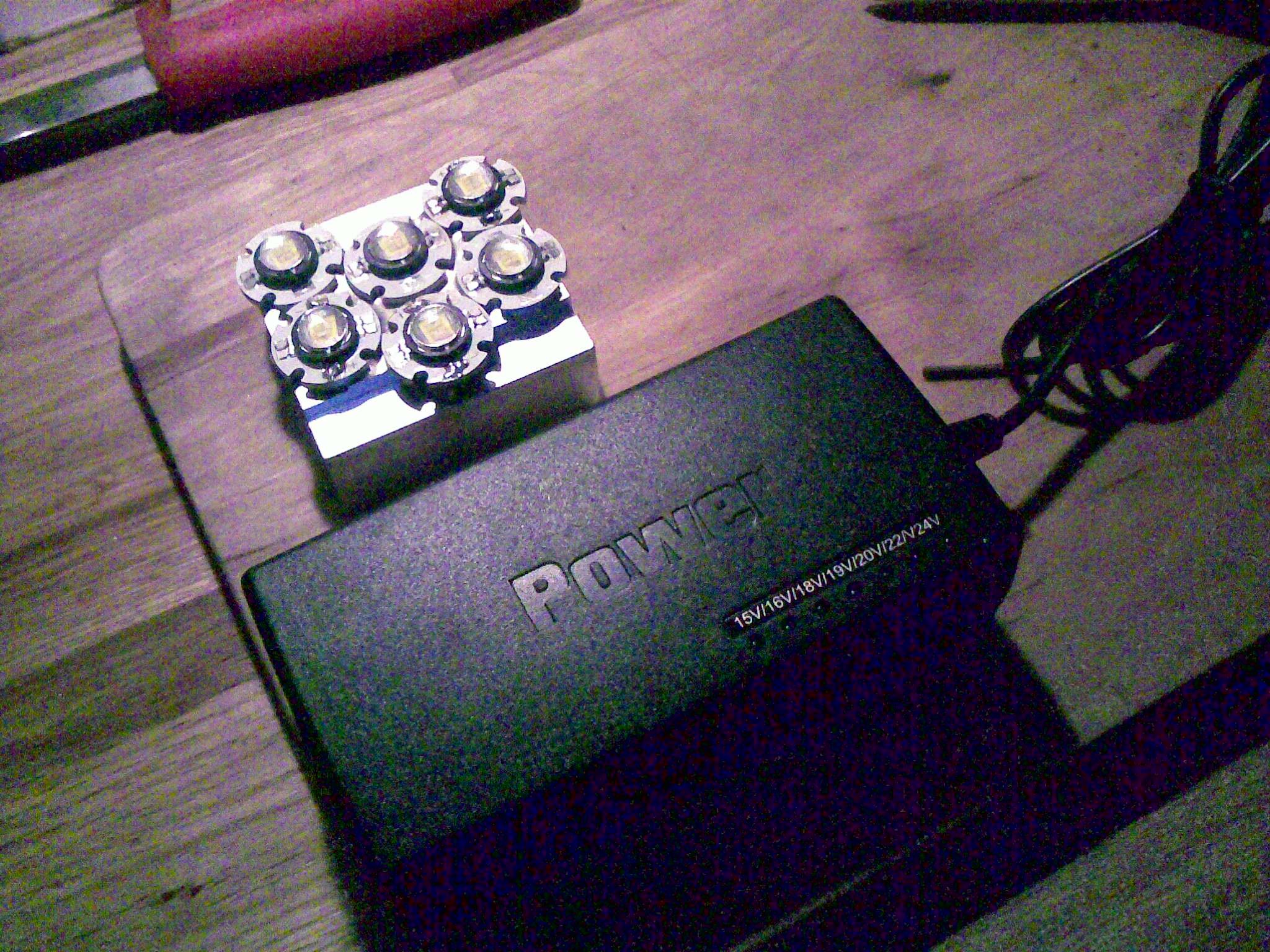

Här syns projektorn tillsammans med lysdiodernas söta nätaggregat. (2008-12-02 21:48:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här syns projektorn tillsammans med lysdiodernas söta nätaggregat. (2008-12-02 21:48:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Leds

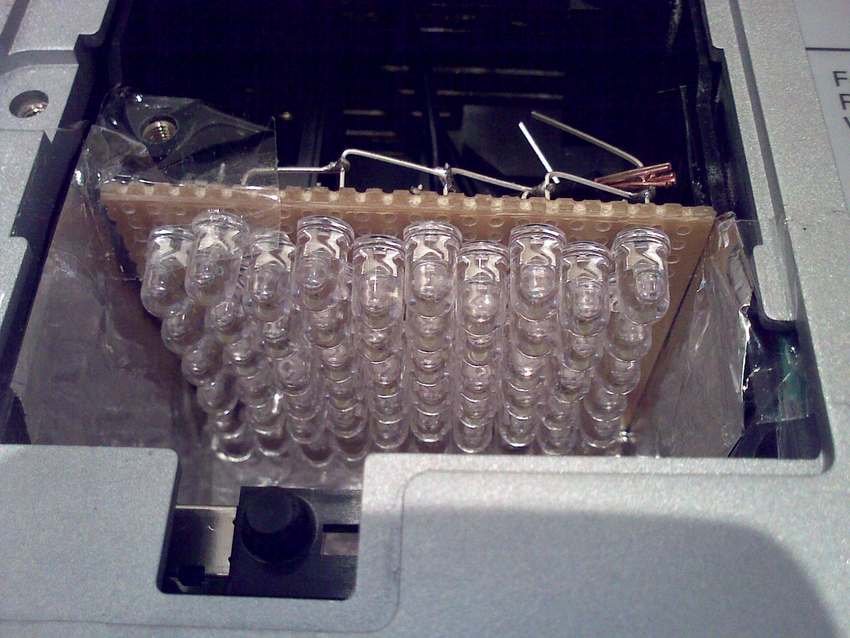

Alla de 60st lysdioder som bildar min LED-panel. Ha i åtanke att dessa kommer bytas ut inom en snar framtid :) (2008-12-02 21:49:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Alla de 60st lysdioder som bildar min LED-panel. Ha i åtanke att dessa kommer bytas ut inom en snar framtid :) (2008-12-02 21:49:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

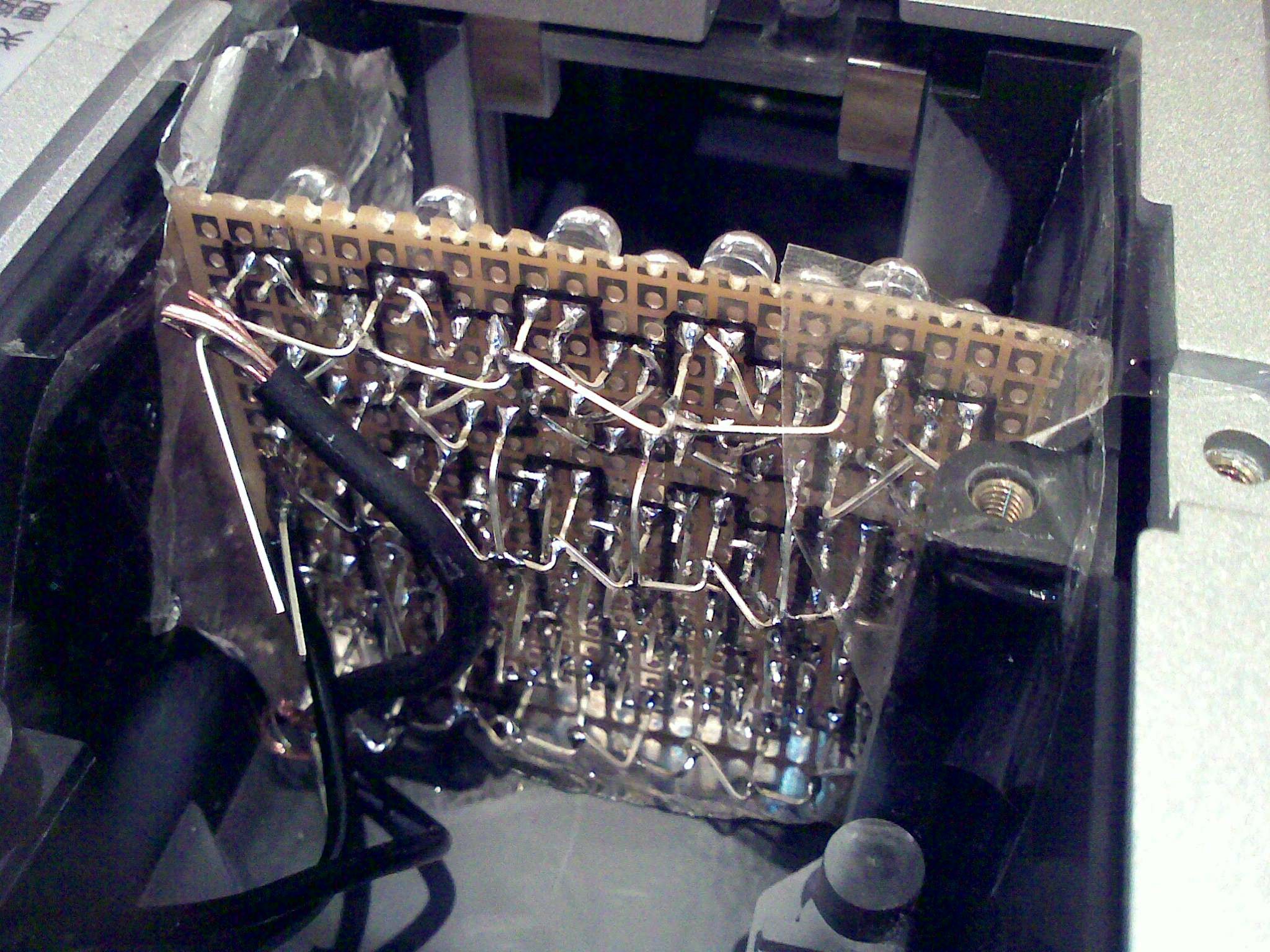

Baksidan
Ett helt nystan med ledare, både hit och dit.
...och ja, det där ÄR tyvärr tejp. (2008-12-02 21:52:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Ett helt nystan med ledare, både hit och dit.
...och ja, det där ÄR tyvärr tejp. (2008-12-02 21:52:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Varde ljus!
Såhär mycket lyser LED-panelen helt på egen hand. Det kan ju tyckas vara riktigt bra, men ni ska se hur långt man kommer när det är en massa linser och lcd-displayer ivägen. (2008-12-02 21:56:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär mycket lyser LED-panelen helt på egen hand. Det kan ju tyckas vara riktigt bra, men ni ska se hur långt man kommer när det är en massa linser och lcd-displayer ivägen. (2008-12-02 21:56:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

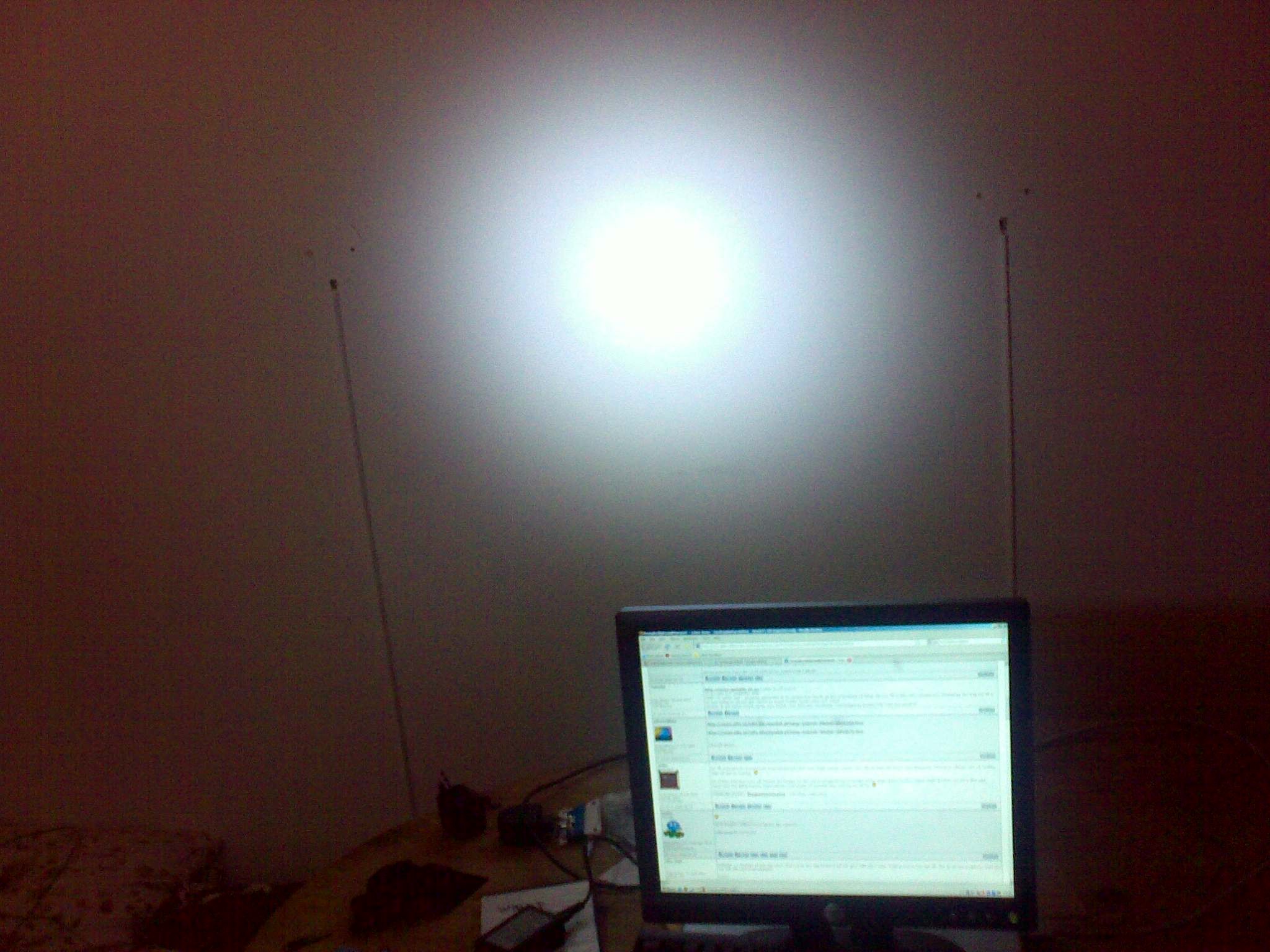

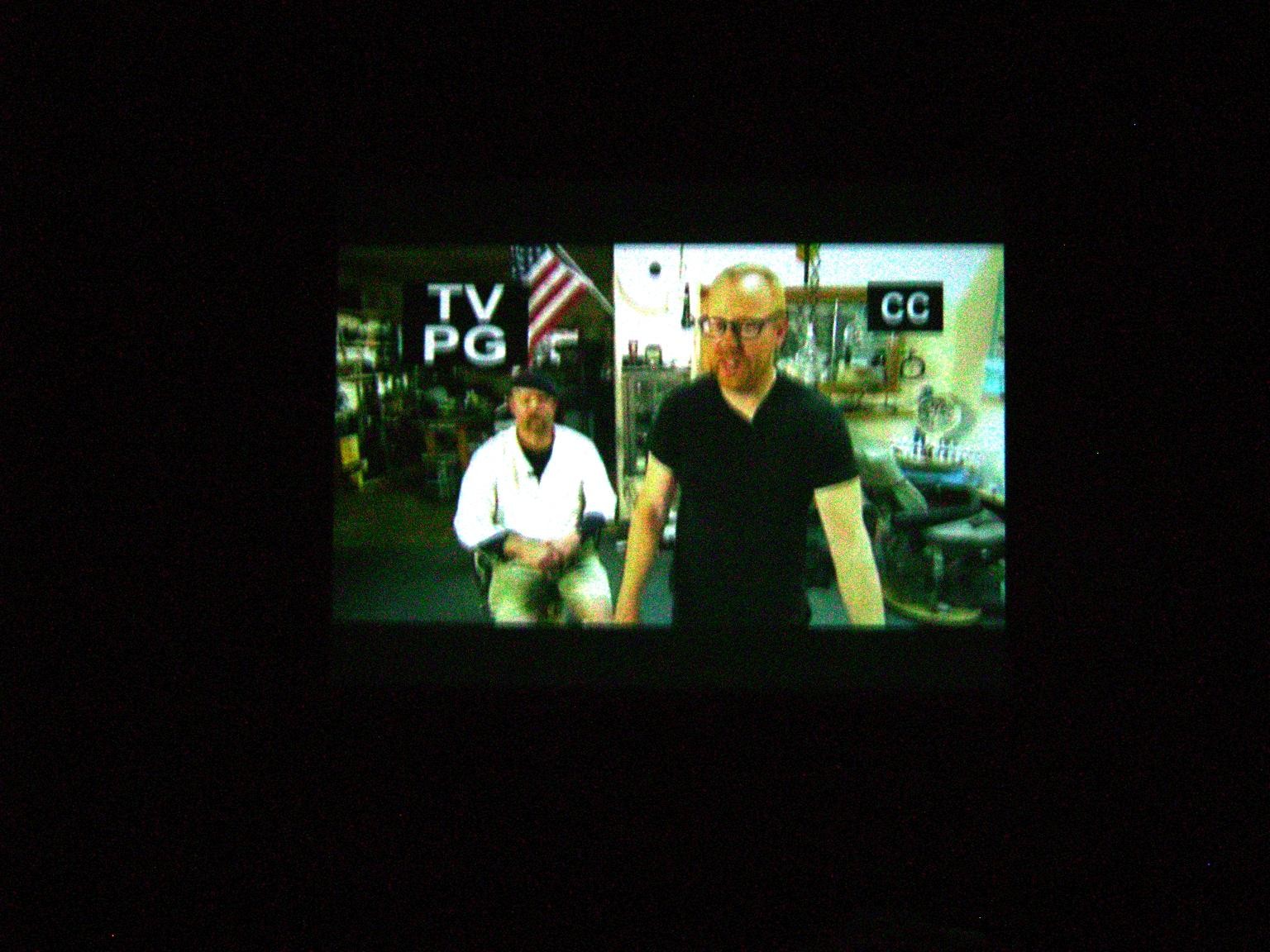

Resultat, so far...
Mind you - jag hade bara min lilla pocketkamera till hands när denna bilden togs, och därför är bilden både skakig, brusig och har massor av jobbigt grönstick.
Bilden irl ser faktiskt helt OK ut. Den är lite blek osv, men det går nog att justera när man får in en starkare ljusskälla. Maximalt ljusgenomsläpp är prio 1 just nu, och då får färger, svärta och kontrast vika sig.
Man KAN använda projektorn, men bara i ett helt mörkt rum. Detta ska dock rådas bot på med nya lysdioder :) (2008-12-02 21:59:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Mind you - jag hade bara min lilla pocketkamera till hands när denna bilden togs, och därför är bilden både skakig, brusig och har massor av jobbigt grönstick.
Bilden irl ser faktiskt helt OK ut. Den är lite blek osv, men det går nog att justera när man får in en starkare ljusskälla. Maximalt ljusgenomsläpp är prio 1 just nu, och då får färger, svärta och kontrast vika sig.
Man KAN använda projektorn, men bara i ett helt mörkt rum. Detta ska dock rådas bot på med nya lysdioder :) (2008-12-02 21:59:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

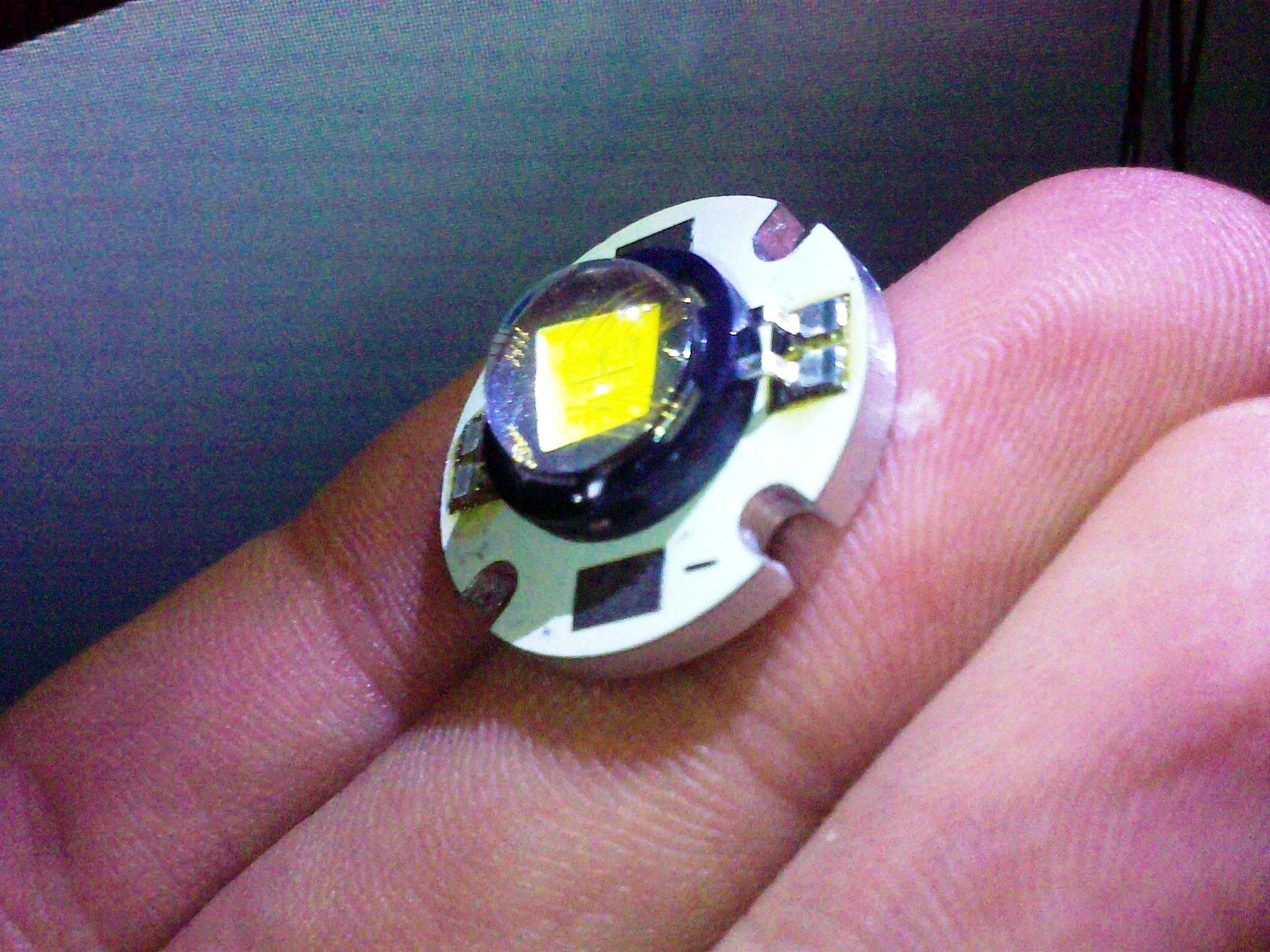

P7-LED

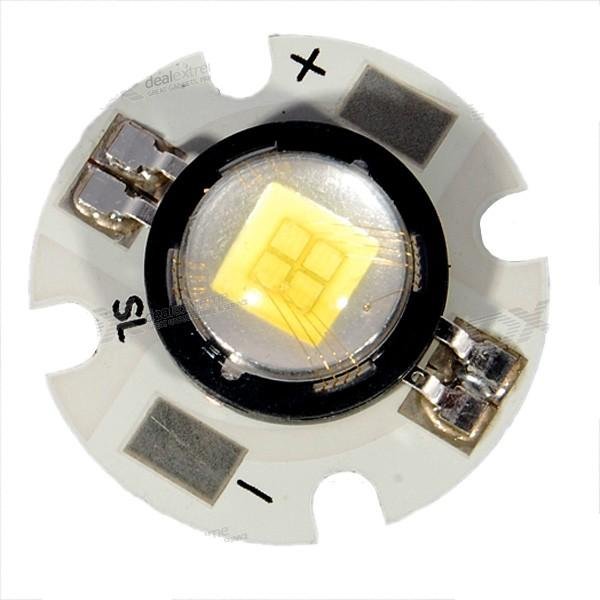

Här ser vi en av de tre lysdioder jag beställt :)
Dessa sötnosar ligger på 900 lumen styck vid 3,7v, och är således något av det mest kraftfulla man kan få tag i för en vettig peng. Räcker inte detta har jag plats för en rad till, vilket gör sex lysdioder.
Dioderna kommer monteras på en så stor kylfläns som möjligt för att ge möjlighet åt ännu lägre varvtal på fläktarna.
Väntar nu otåligt på ett paket i posten :) Beställt den 2/12 -08 (2008-12-03 13:39:11)
Här ser vi en av de tre lysdioder jag beställt :)
Dessa sötnosar ligger på 900 lumen styck vid 3,7v, och är således något av det mest kraftfulla man kan få tag i för en vettig peng. Räcker inte detta har jag plats för en rad till, vilket gör sex lysdioder.
Dioderna kommer monteras på en så stor kylfläns som möjligt för att ge möjlighet åt ännu lägre varvtal på fläktarna.
Väntar nu otåligt på ett paket i posten :) Beställt den 2/12 -08 (2008-12-03 13:39:11)
Produkter på bilden:

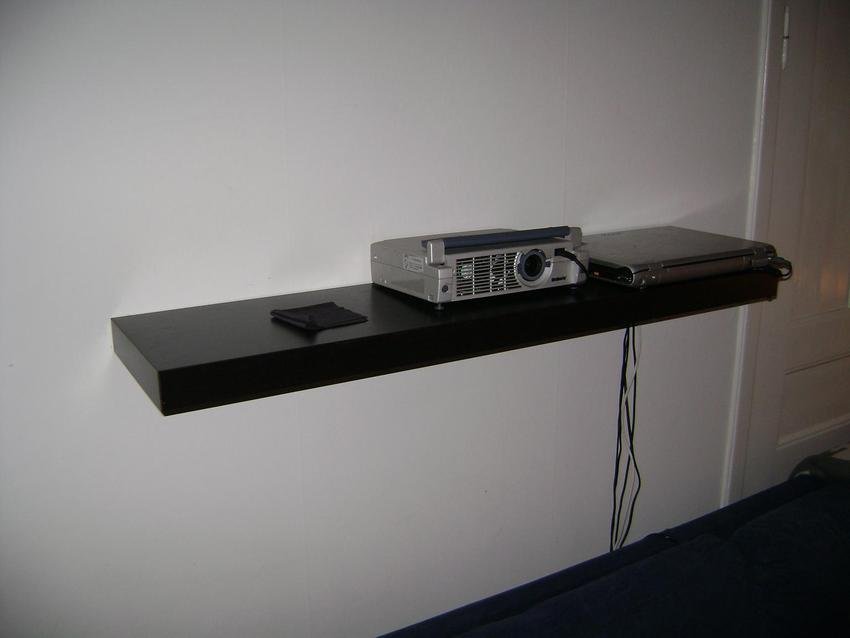

Jag kunde inte låta bli att lägga upp en bild även i detta galleri på hur projektorn bor i dag :) (2008-12-10 00:21:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sony VPL-CS3
Sony VPL-CS3
P7-LEDs

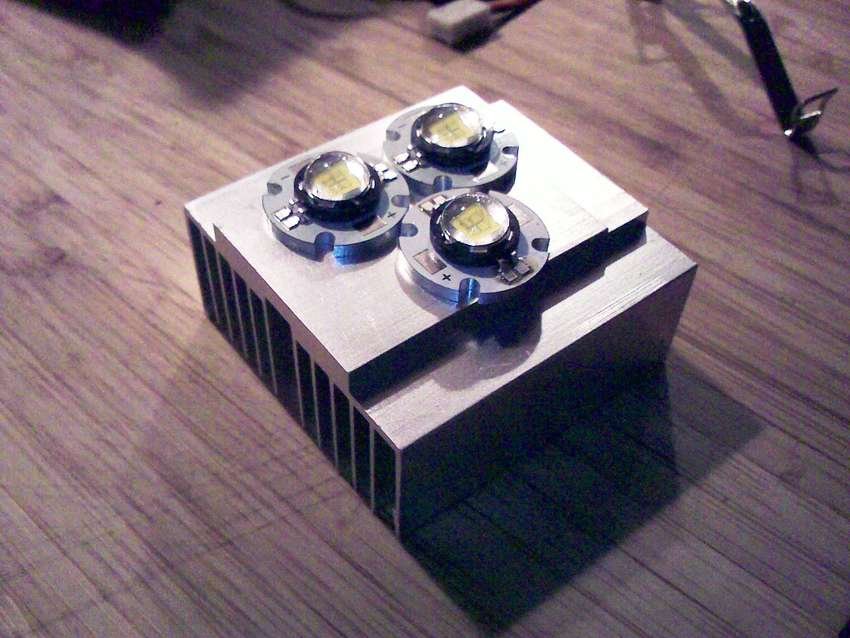

Äntligen har mina lysdioder kommit hem! :) Här är de lagda provisoriskt på en kylfläns jag köpte specifikt för att den passar i projektorn. På inköpslistan står värmeledande lim för att fästa dioderna vid kylflänsen, samt epoxylim för att fästa kylflänsen i projektorn. Detta kommer lysa som sjutton, och kommer troligen uppnå samma ljusstyrka som den 120w starka glödlampa som satt där från början. (2008-12-13 05:47:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Äntligen har mina lysdioder kommit hem! :) Här är de lagda provisoriskt på en kylfläns jag köpte specifikt för att den passar i projektorn. På inköpslistan står värmeledande lim för att fästa dioderna vid kylflänsen, samt epoxylim för att fästa kylflänsen i projektorn. Detta kommer lysa som sjutton, och kommer troligen uppnå samma ljusstyrka som den 120w starka glödlampa som satt där från början. (2008-12-13 05:47:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Statusrapport
Eftersom min riktiga kamera inte vill samarbeta med datorn längre, för filöverföring, har uppdateringarna kommit alldeles för sällan.
Jag kör just nu med två av de tre lysdioder jag köpt, och kan dra slutsatsen redan nu att tre lysdioder inte kommer duga. Ett ordentligt nätaggregat samt fler lysdioder kommer införskaffas. Förhoppningsvis kommer där sitta fem eller sex P7-leds, och jag kommer kanske komplettera dessa med 5mm-dioder likt de som använts på första LED-panelen.
En hushbox ligger högt i planeringen nu. Luftgenomströmmningen kommer skötas med en 140mm-fläkt från Fractal Design. 6cm "äggkartong" och bitumen kommer användas för att dämpa ljudnivån. Innuti kommer all strömförsörjning kopplas samman till en enda strömkabel på utsidan. Strömbrytare kommer monteras för att slå på belysningen och projektorn tillsammans med kylningen. Hushboxen kommer byggas så nogrannt som möjligt i MDF, och målas helvit.
(2008-12-18 13:02:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom min riktiga kamera inte vill samarbeta med datorn längre, för filöverföring, har uppdateringarna kommit alldeles för sällan.
Jag kör just nu med två av de tre lysdioder jag köpt, och kan dra slutsatsen redan nu att tre lysdioder inte kommer duga. Ett ordentligt nätaggregat samt fler lysdioder kommer införskaffas. Förhoppningsvis kommer där sitta fem eller sex P7-leds, och jag kommer kanske komplettera dessa med 5mm-dioder likt de som använts på första LED-panelen.
En hushbox ligger högt i planeringen nu. Luftgenomströmmningen kommer skötas med en 140mm-fläkt från Fractal Design. 6cm "äggkartong" och bitumen kommer användas för att dämpa ljudnivån. Innuti kommer all strömförsörjning kopplas samman till en enda strömkabel på utsidan. Strömbrytare kommer monteras för att slå på belysningen och projektorn tillsammans med kylningen. Hushboxen kommer byggas så nogrannt som möjligt i MDF, och målas helvit.
(2008-12-18 13:02:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

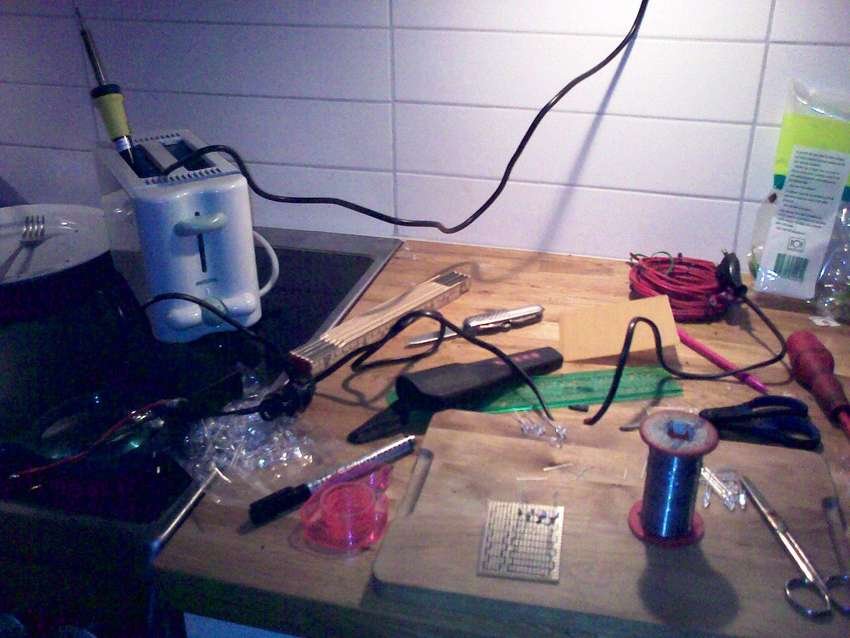

Såhär kan det se ut när jag tagit fram lödutrustningen. Bättre lödkolvsställ än en brödrost finns nog inte ;)
Här är jag i full fart att löda den första LED-panelen, vilket tog nästan fyra timmar. (2008-12-18 13:13:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

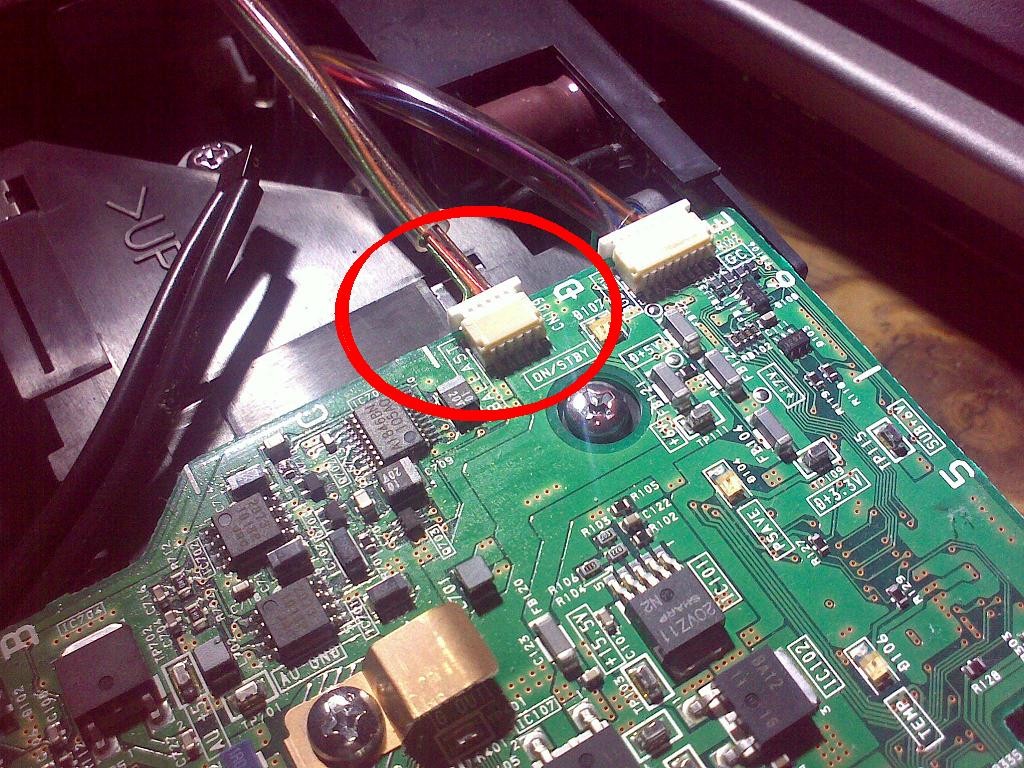

Ballastkabel, projektorporr.
Här är kabeln som användes för att tjuvkoppla ballasten. Kablarna är en jord och ett antal "i'm OK"-kablar, som var och en talar om för moderkortet vad som är okej eller inte. Alla dessa kablar virades samman, och se på sjutton, det fungerade. (2008-12-18 13:16:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är kabeln som användes för att tjuvkoppla ballasten. Kablarna är en jord och ett antal "i'm OK"-kablar, som var och en talar om för moderkortet vad som är okej eller inte. Alla dessa kablar virades samman, och se på sjutton, det fungerade. (2008-12-18 13:16:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Sony VPL-CS3
Sony VPL-CS3
Fler LED's till projektorn + 100w PSU = Julklapp
Eftersom två lysdioder verkligen inte räcker tänker jag inte ens ge tre lysdioder en chans. Det blir totalt sex lysdioder den här gången. Med modifikationer kan jag få plats med en rad till - vilket gör nio lysdioder, och gud vet vad om inte det skulle räcka.
Jag har även börjat fundera på att polera upp kylflänsen och montera högglanspolerade plåtar i lamphuset för att ta vara på ännu mer ljus från lysdioderna. Som det är nu är de ju helt utan reflektor, och det kan ju inte vara så bra. (2008-12-22 22:05:40)
Eftersom två lysdioder verkligen inte räcker tänker jag inte ens ge tre lysdioder en chans. Det blir totalt sex lysdioder den här gången. Med modifikationer kan jag få plats med en rad till - vilket gör nio lysdioder, och gud vet vad om inte det skulle räcka.
Jag har även börjat fundera på att polera upp kylflänsen och montera högglanspolerade plåtar i lamphuset för att ta vara på ännu mer ljus från lysdioderna. Som det är nu är de ju helt utan reflektor, och det kan ju inte vara så bra. (2008-12-22 22:05:40)
Produkter på bilden:

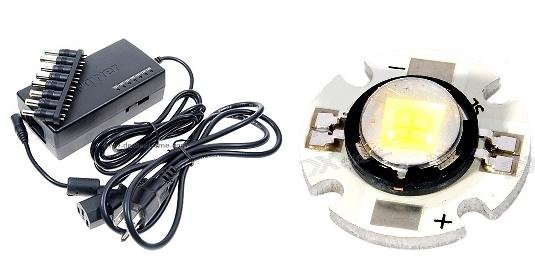

6st P7-LED's och ett 100w nätaggregat.
Med anledning av dålig kylning (tänk er själva motsvarigheten till en lödkolv i en plastlåda utan luftflöde) gick nätaggregatet senare sönder. Lite synd, men det kostade bara $20. Funderar på att köpa ett likadant och fixa schysstare kylning (läs större låda + fläkt). Det lyste dock fint medans det fungerade - i ungefär tre timmar kontinuerlig drift. Lyckades kolla igenom några avsnitt av top gear, och det enda problem som fortfarande kvarstår är kontrasten i de mörkare områdena av bilden. Den finns liksom inte. Detta gör tyvärr att många detaljer missas, trots ordentlig mörkläggning och så vidare. Mer ljus behövs, men hur? Jag kanske behöver montera en reflektor - men hur skulle det gå till?
Kom med kreativa och konstruktiva idéer, snälla :) (2009-01-05 07:53:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Med anledning av dålig kylning (tänk er själva motsvarigheten till en lödkolv i en plastlåda utan luftflöde) gick nätaggregatet senare sönder. Lite synd, men det kostade bara $20. Funderar på att köpa ett likadant och fixa schysstare kylning (läs större låda + fläkt). Det lyste dock fint medans det fungerade - i ungefär tre timmar kontinuerlig drift. Lyckades kolla igenom några avsnitt av top gear, och det enda problem som fortfarande kvarstår är kontrasten i de mörkare områdena av bilden. Den finns liksom inte. Detta gör tyvärr att många detaljer missas, trots ordentlig mörkläggning och så vidare. Mer ljus behövs, men hur? Jag kanske behöver montera en reflektor - men hur skulle det gå till?
Kom med kreativa och konstruktiva idéer, snälla :) (2009-01-05 07:53:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

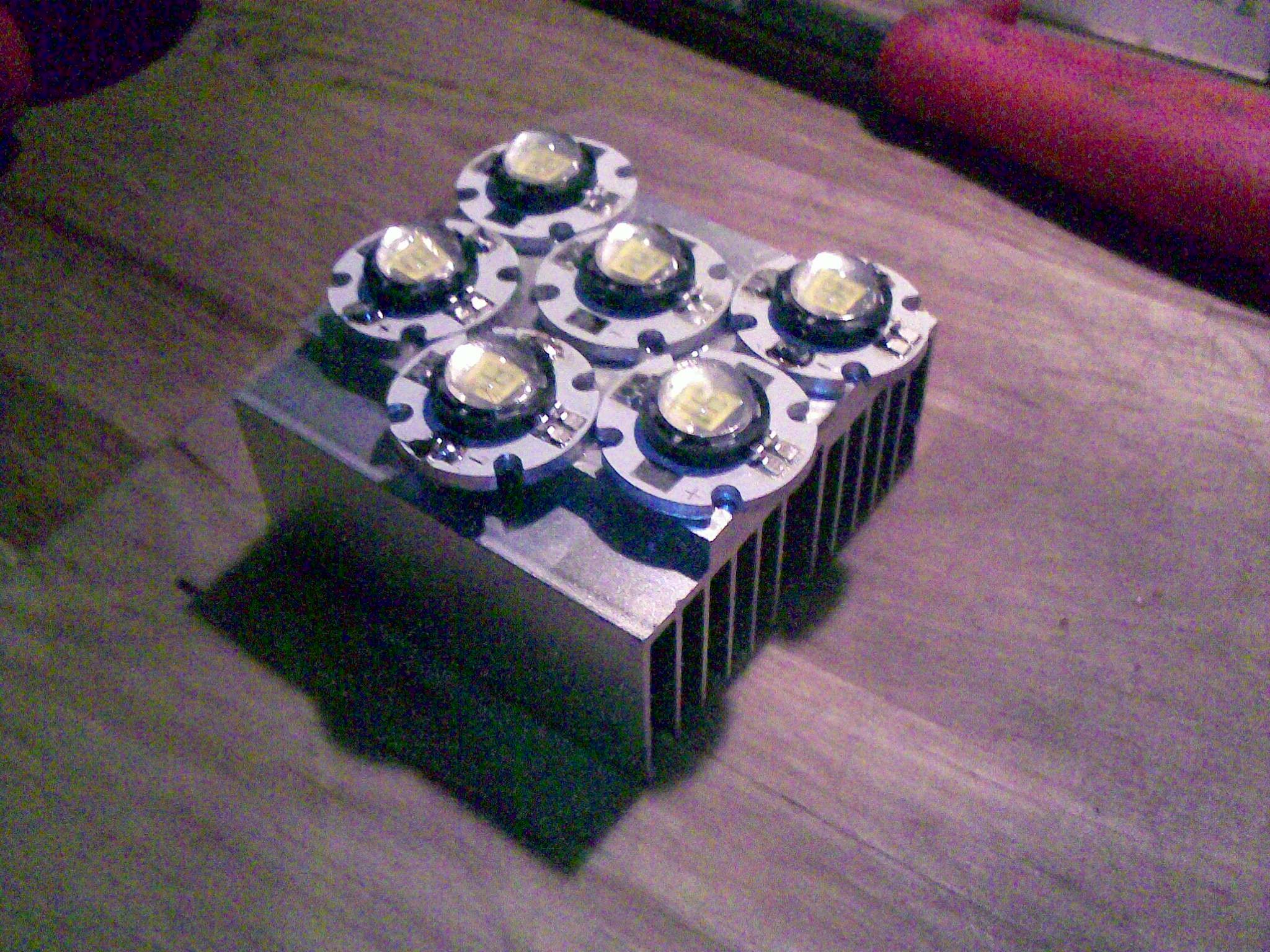

Sex P7-LED's
Här är de sex P7-LEDs jag använder. Tyvärr klarade inte riktigt den ena lysdioden av den bristfälliga kylningen som utgjordes av för liten kontaktyta mot kylflänsen - så den dog fullständigt. Dessutom tar de sex lysdioderna upp för stor plats i lamphuset för att alla ska bidra till någon ljusskillnad. Jag går i tankarna att gruppera om lysdioderna så där bara sitter fyra kvar i mitten. Detta skulle möjliggöra bättre kylning och mindre påfrestning av nätaggregatet, dessutom kanske jag får plats med en reflektor :) (2009-01-05 08:00:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är de sex P7-LEDs jag använder. Tyvärr klarade inte riktigt den ena lysdioden av den bristfälliga kylningen som utgjordes av för liten kontaktyta mot kylflänsen - så den dog fullständigt. Dessutom tar de sex lysdioderna upp för stor plats i lamphuset för att alla ska bidra till någon ljusskillnad. Jag går i tankarna att gruppera om lysdioderna så där bara sitter fyra kvar i mitten. Detta skulle möjliggöra bättre kylning och mindre påfrestning av nätaggregatet, dessutom kanske jag får plats med en reflektor :) (2009-01-05 08:00:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

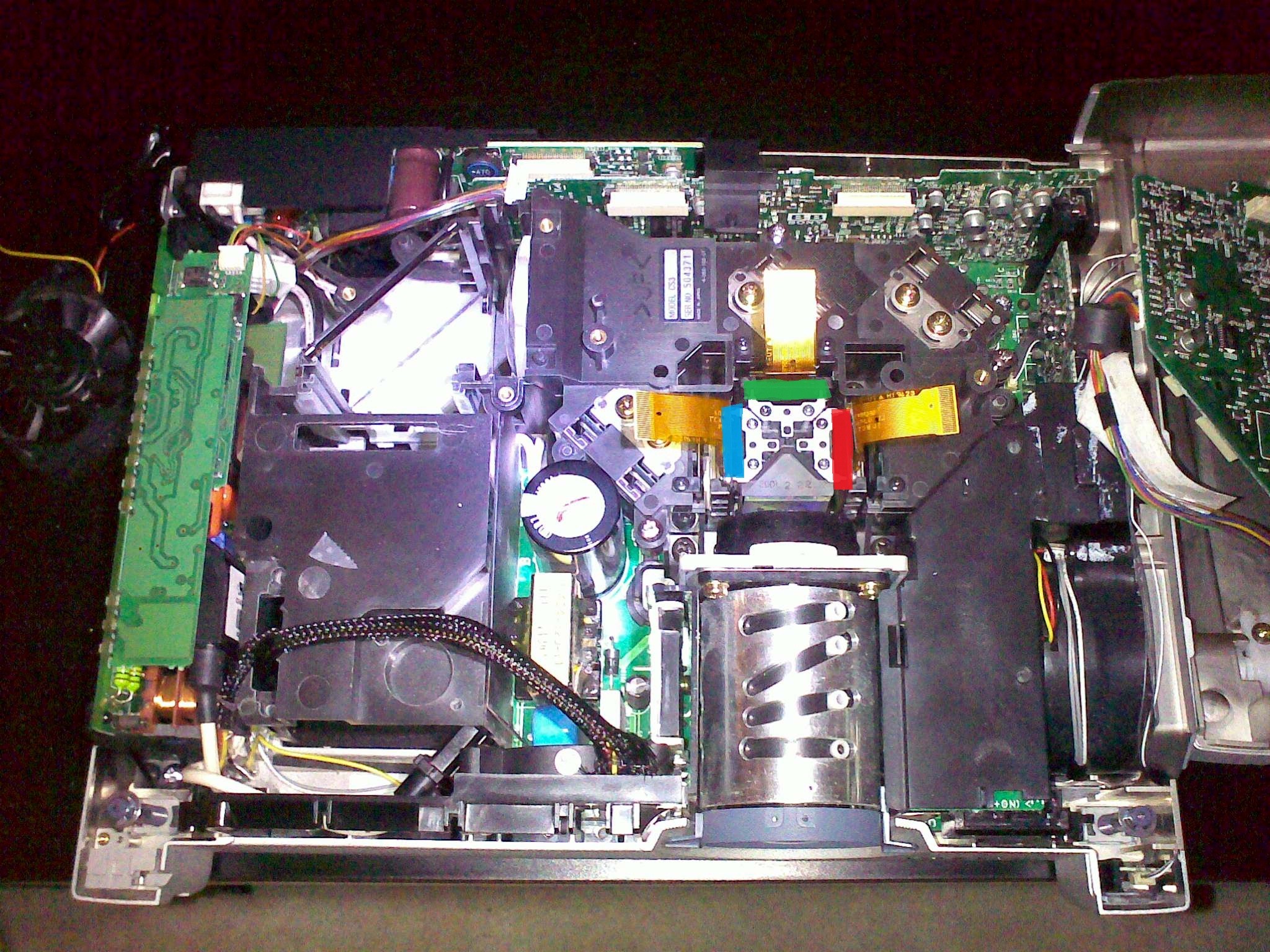

Projektorpornografi

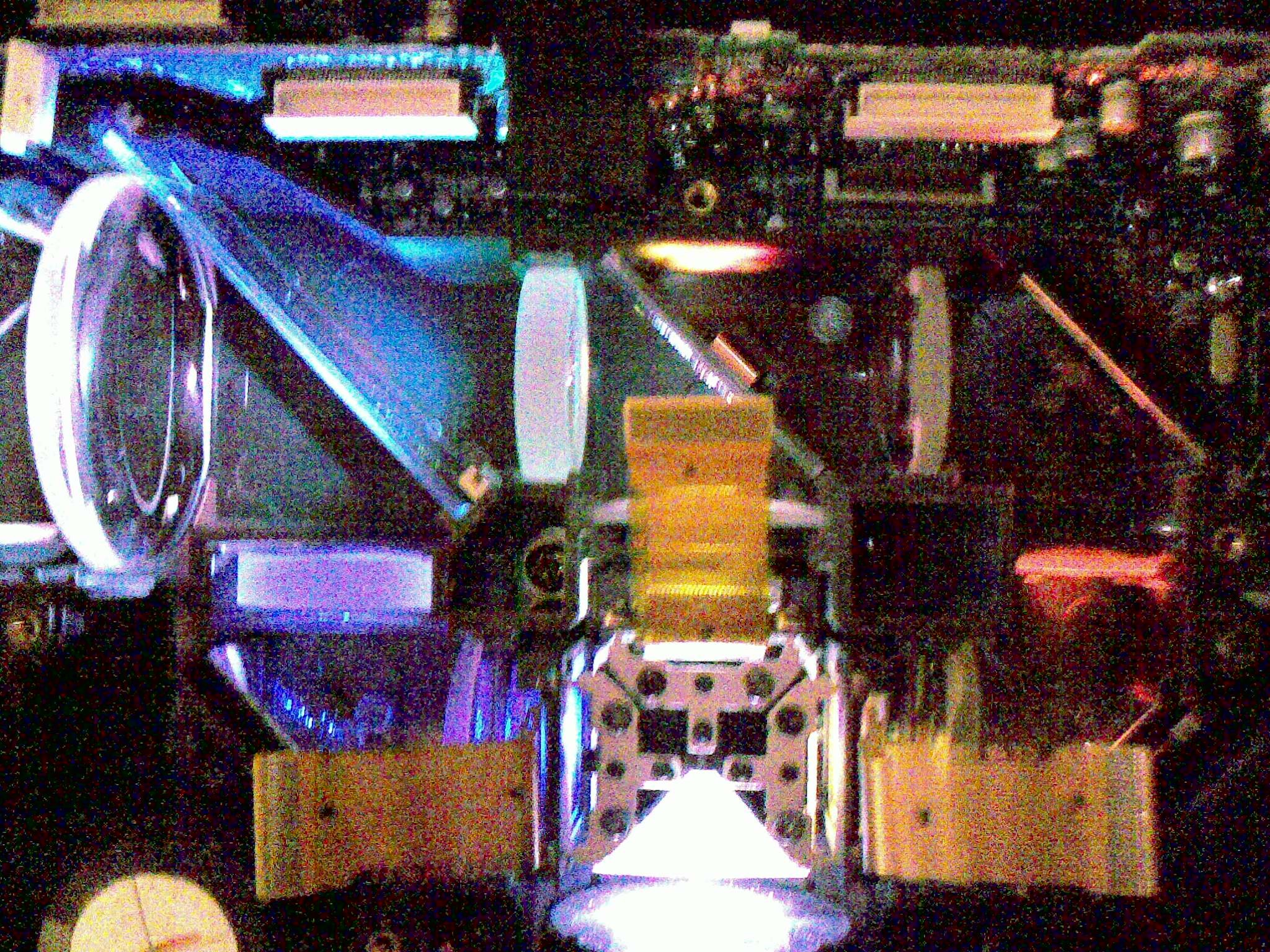

Här kommer lite bilder på projektorns inre. Jag har lyft bort ett av moderkorten/logikkorten. LCD-panelerna är markerade med rött, grönt och blått. (2009-01-09 19:45:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Här kommer lite bilder på projektorns inre. Jag har lyft bort ett av moderkorten/logikkorten. LCD-panelerna är markerade med rött, grönt och blått. (2009-01-09 19:45:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Sony VPL-CS3
Sony VPL-CS3

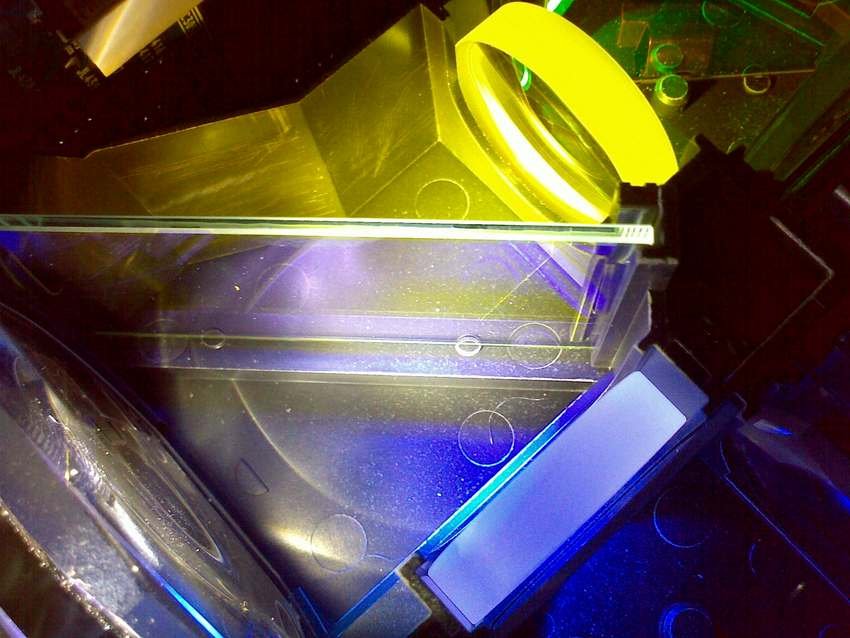

Ljusjämförelse
Uppe till vänster lyser jag med en ficklampa. Till vänster (LCD1) lyser det ju ganska bra. I mitten (LCD2) däremot lyser det ganska svagt, och till höger (LCD3) lyser det nästan inte alls. Så allvarlig är ljusförlusten i projektorn. Detta måste fixas! (2009-01-09 19:56:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Uppe till vänster lyser jag med en ficklampa. Till vänster (LCD1) lyser det ju ganska bra. I mitten (LCD2) däremot lyser det ganska svagt, och till höger (LCD3) lyser det nästan inte alls. Så allvarlig är ljusförlusten i projektorn. Detta måste fixas! (2009-01-09 19:56:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
