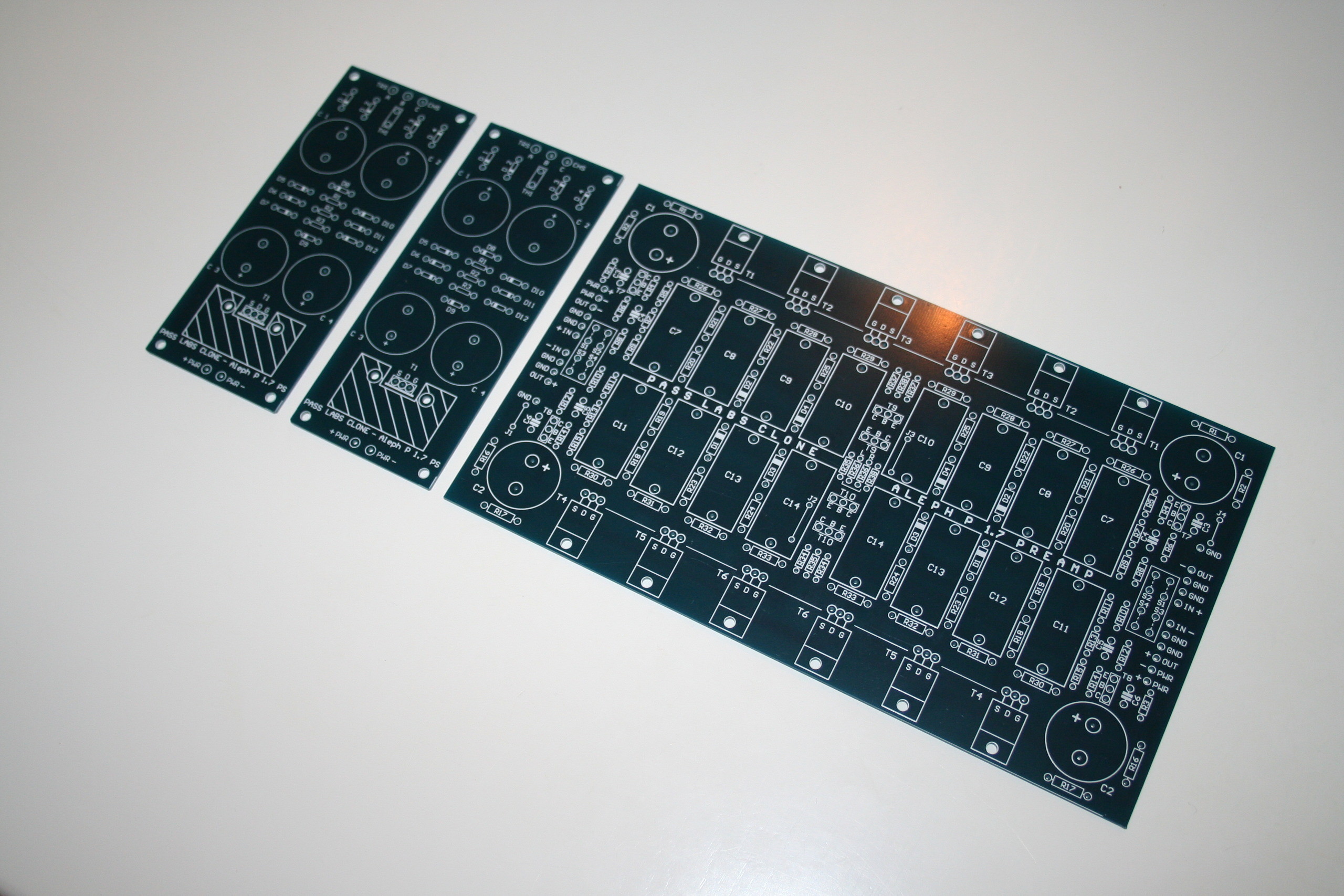

PCB Försteg
Nyss uppackade och inspekterade. Mkt. fint tillverkade måste jag säga!
Satserna kommer med en CD med pdf filer med en förenklad bygganvisning, och det är en ovärderlig hjälp, när man som mig, inte har byggt något så avancerat förut.
(Ja, avancerat för mig, alltså! Vad jag förstått, så finns det lite krångligare lösningar att finna, om man så önskar).
Dock bör man nog ha lite förkunskaper i ämnet förståss... -Vi får väl se, om det kommer något ljud ur den sen:-) - Eller om det blir en majestätisk rökpuff...

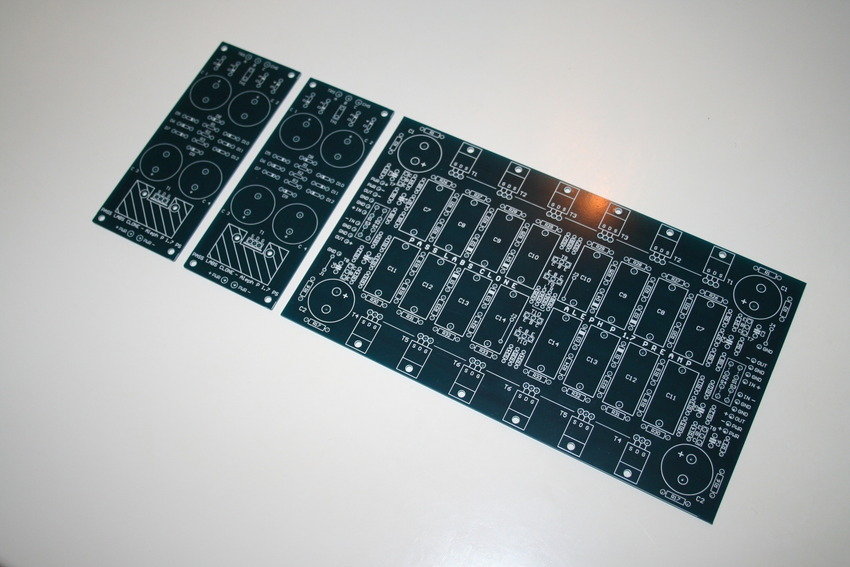

Det som syns på bilden är själva huvudkortet, samt de två PSU korten. Det kommer iofs. bli ytterligare ett antal kort innan skapelsen är klar. (2010-12-30 19:47:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

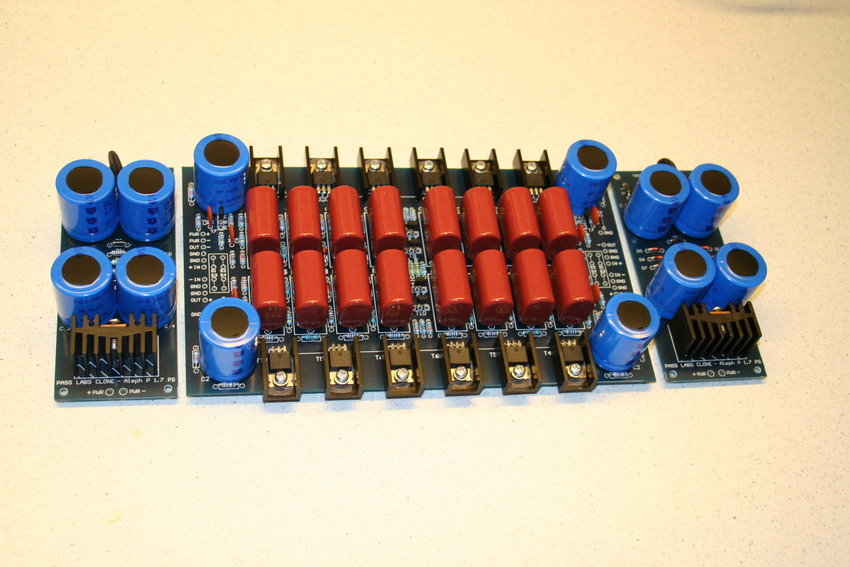

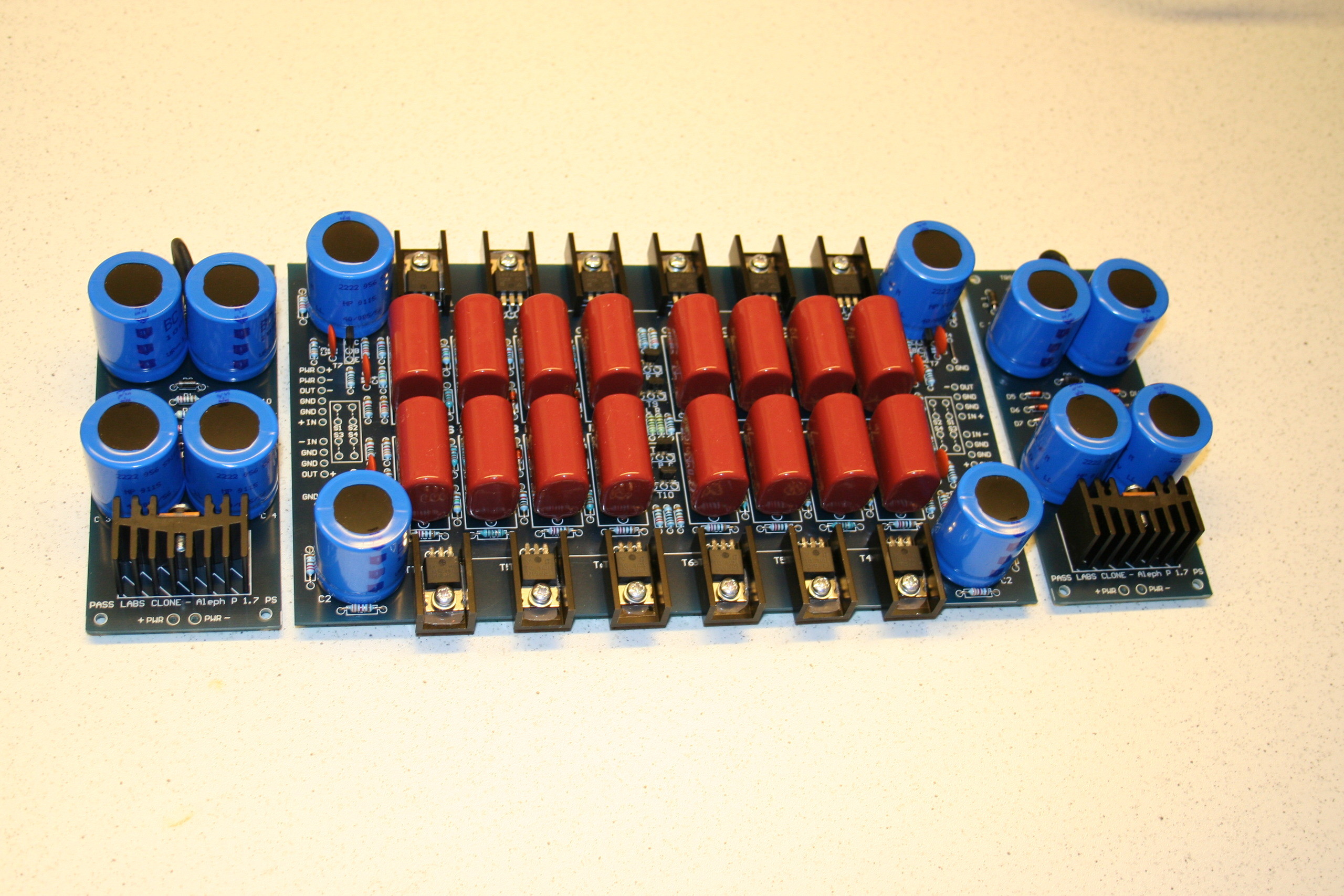

Nästan klart.
Ett svingande med trollspöt, och två sekunder senare... -Eller, ja, några timmar blev det faktiskt, men tusan vad fort tiden gick!
Panasonic och Vishay (BC) kondingar, samt IRF610, och IRF9610 trissor från Vishay.
Återstår att göra är att montera brytare, som jag inte funnit än, eller så får det bli kabeldragning och separat kort med brytare på.
Det ska till volym och ingångsväljare också, men det får bli nästa vända.
Ett par skapliga lådor får nog tillverkas också.. (2010-12-30 20:01:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sändning från Dantimax

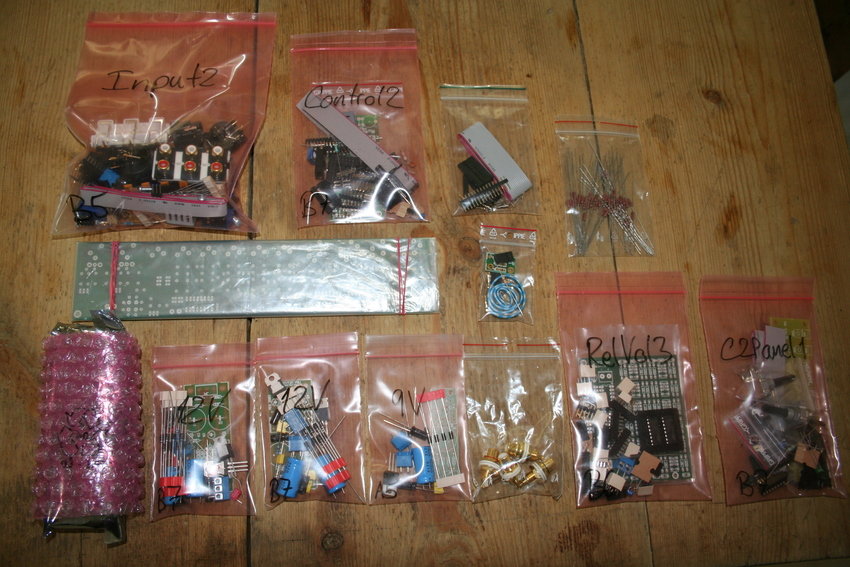

Jag ledsnade på regnandet, och beställde lite prylar från Dantimax, som anlände häromdagen.
Det är en relästyrd ingångsväljare, både balanserad och obalanserad, samt en relästyrd volympot, båda kommer att styras av varsin encoder. (inga knappar alltså)
Jag införskaffade även en VFD display, modell större! (ser ju dåligt..)
Dessutom ska allt kunna fjärrkontrolleras!


Fler bilder kommer vartefter regnet håller i sig.
(2011-08-01 09:50:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

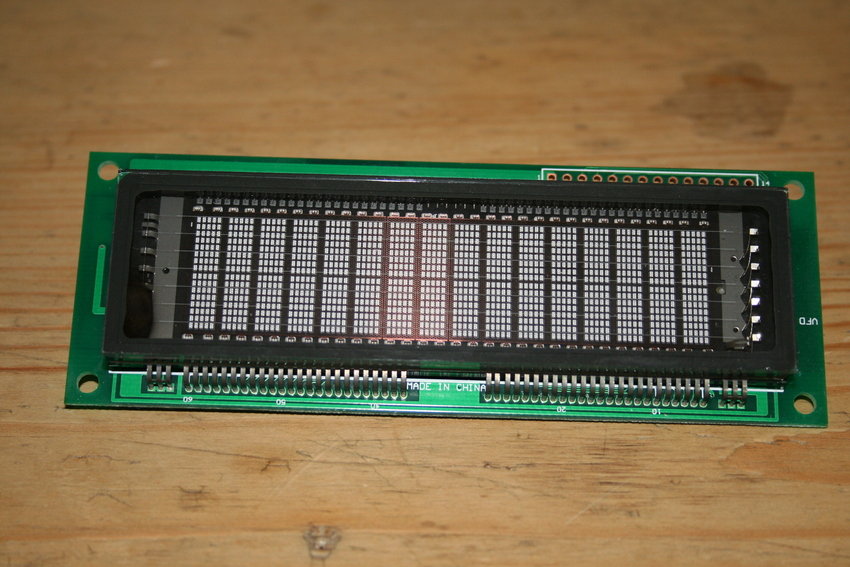

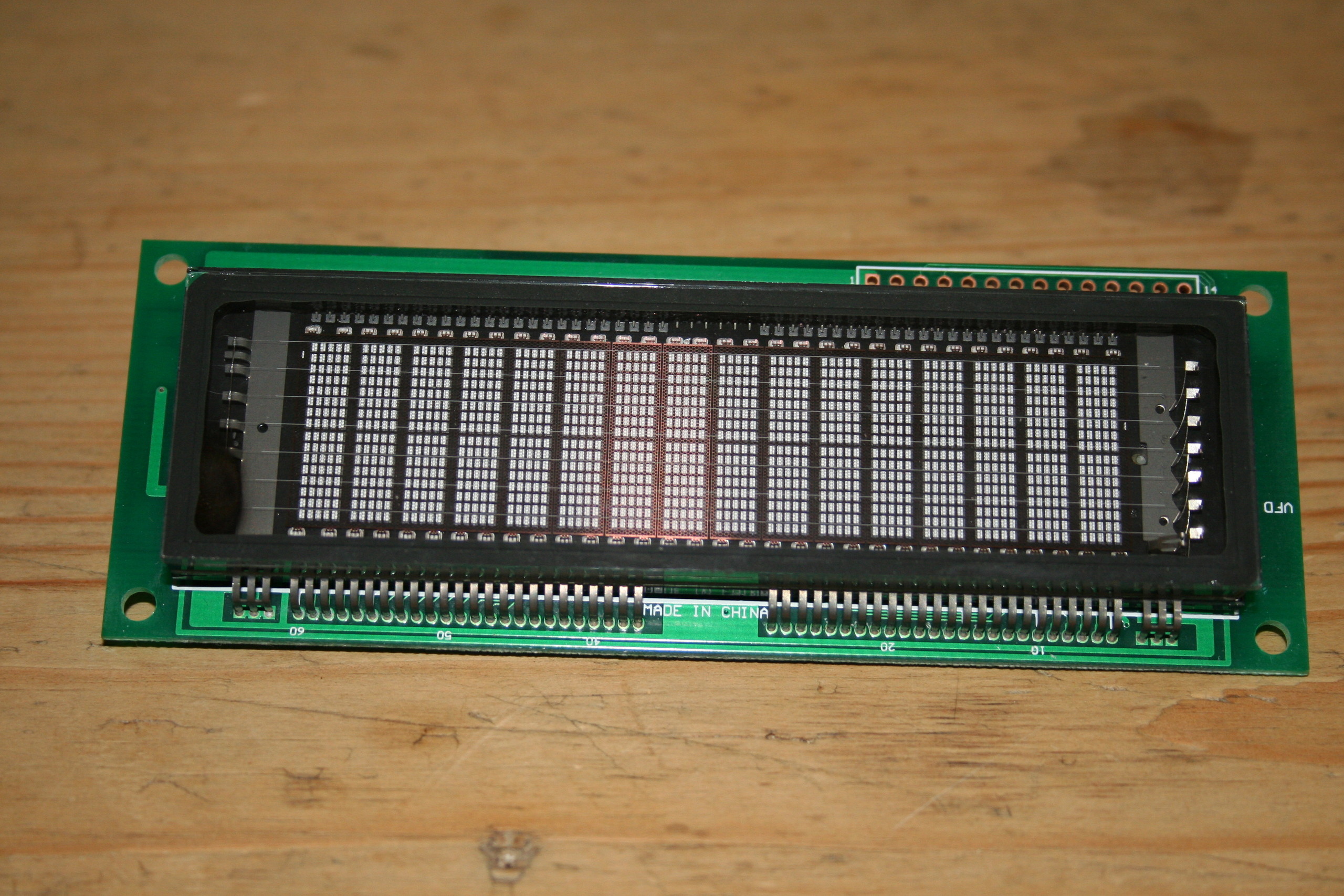

VFD Display
En rejäl display känns nödvändig, 5x7 dots, 9.22 x 3.85mm stora tecken.
Jag föredrar VFD eftersom de är tydligare än LCD på lite avstånd.
Tecknen är blå-grön nyans, och sätter man ett färgat plexiglas (färgfilter) framför så blir tecknen mer vit aktiga. (2011-08-02 19:48:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

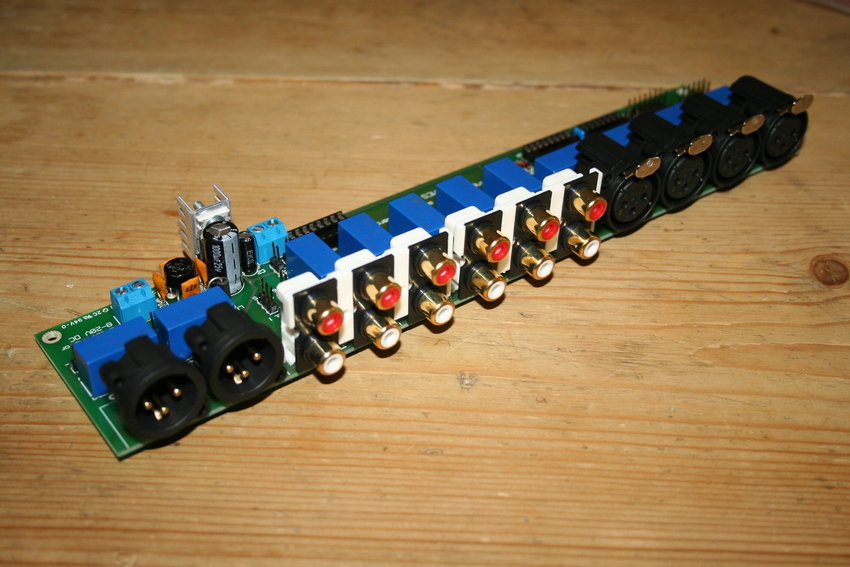

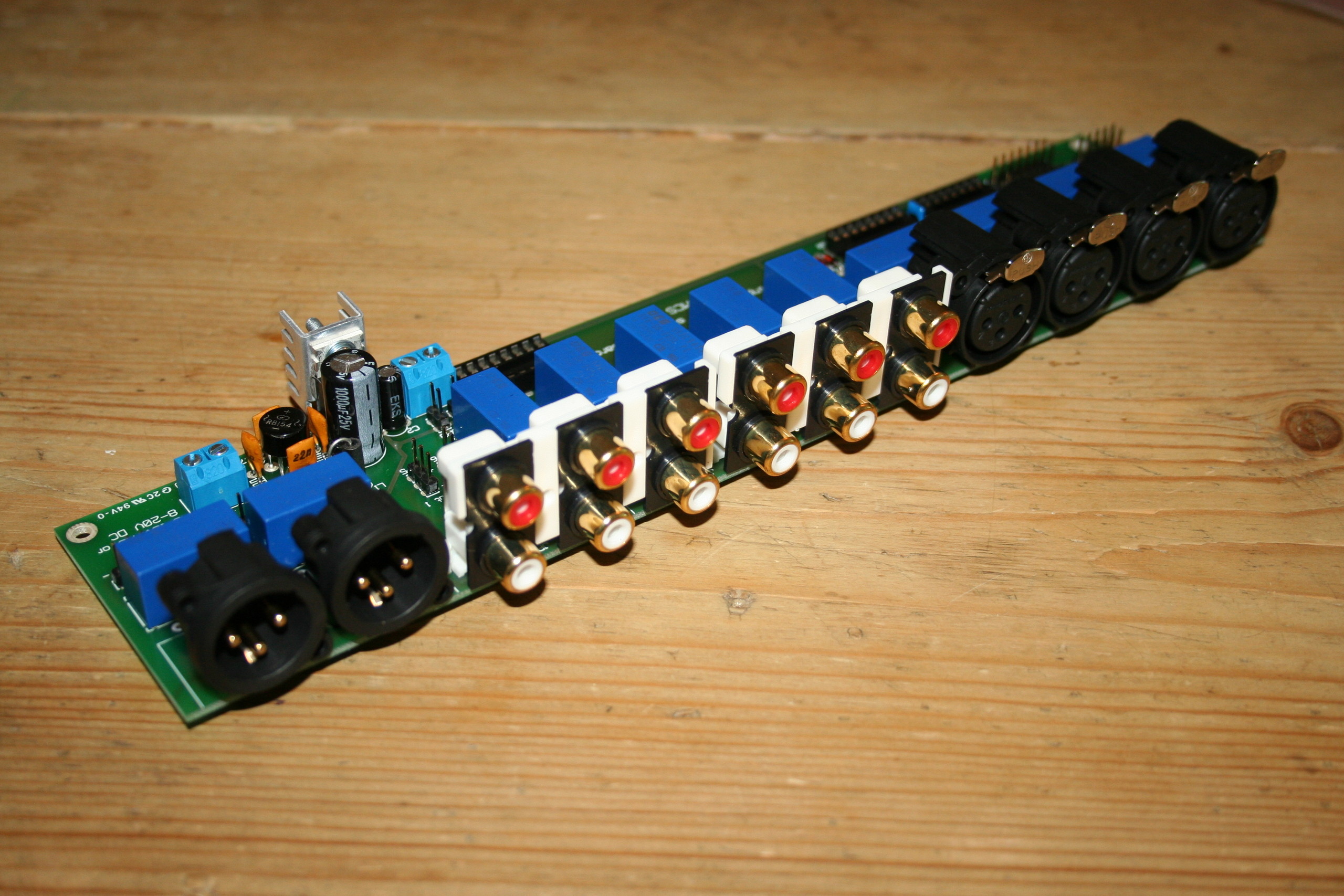

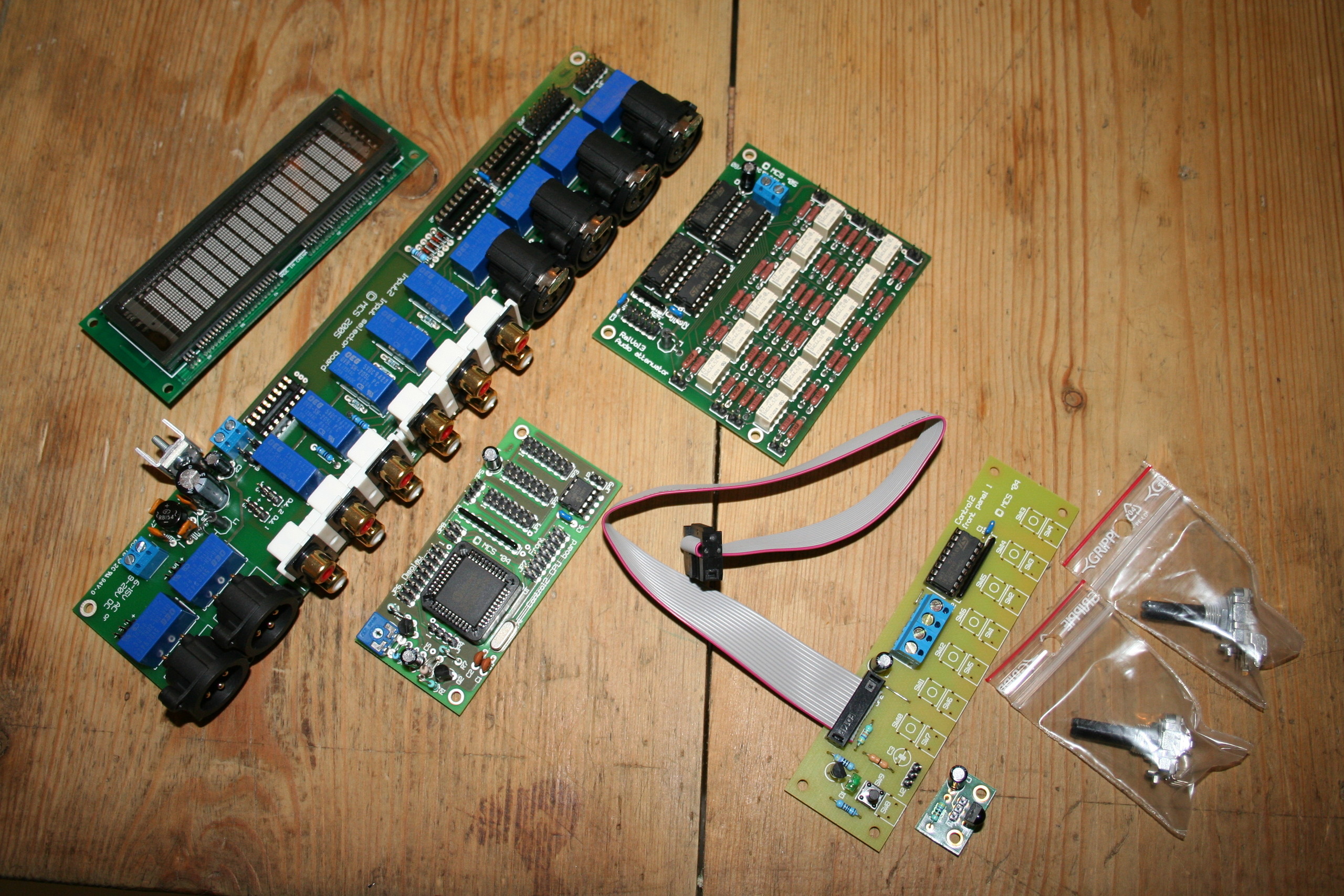

Ingångsväljare (Input2)
Balanserade och obalanserade in och utgångar som konfigureras med kontrollkortet. (2011-08-02 19:58:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

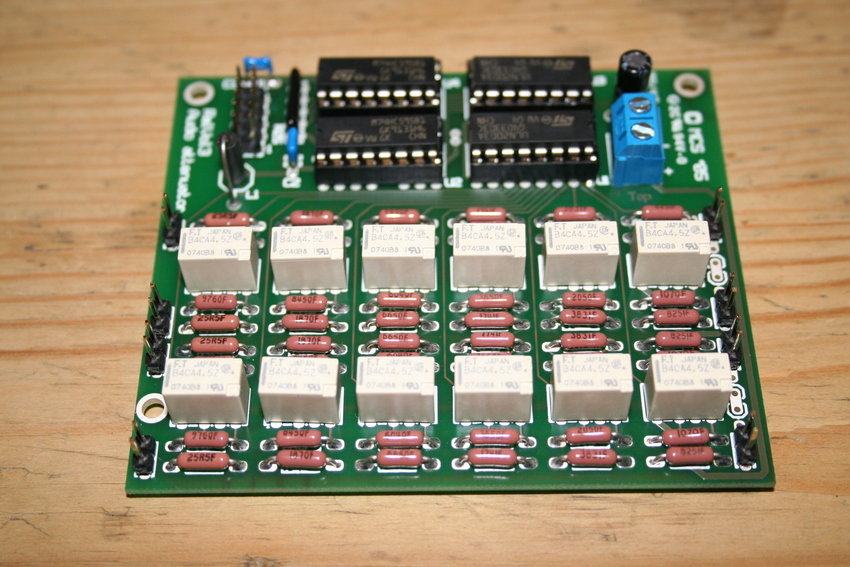

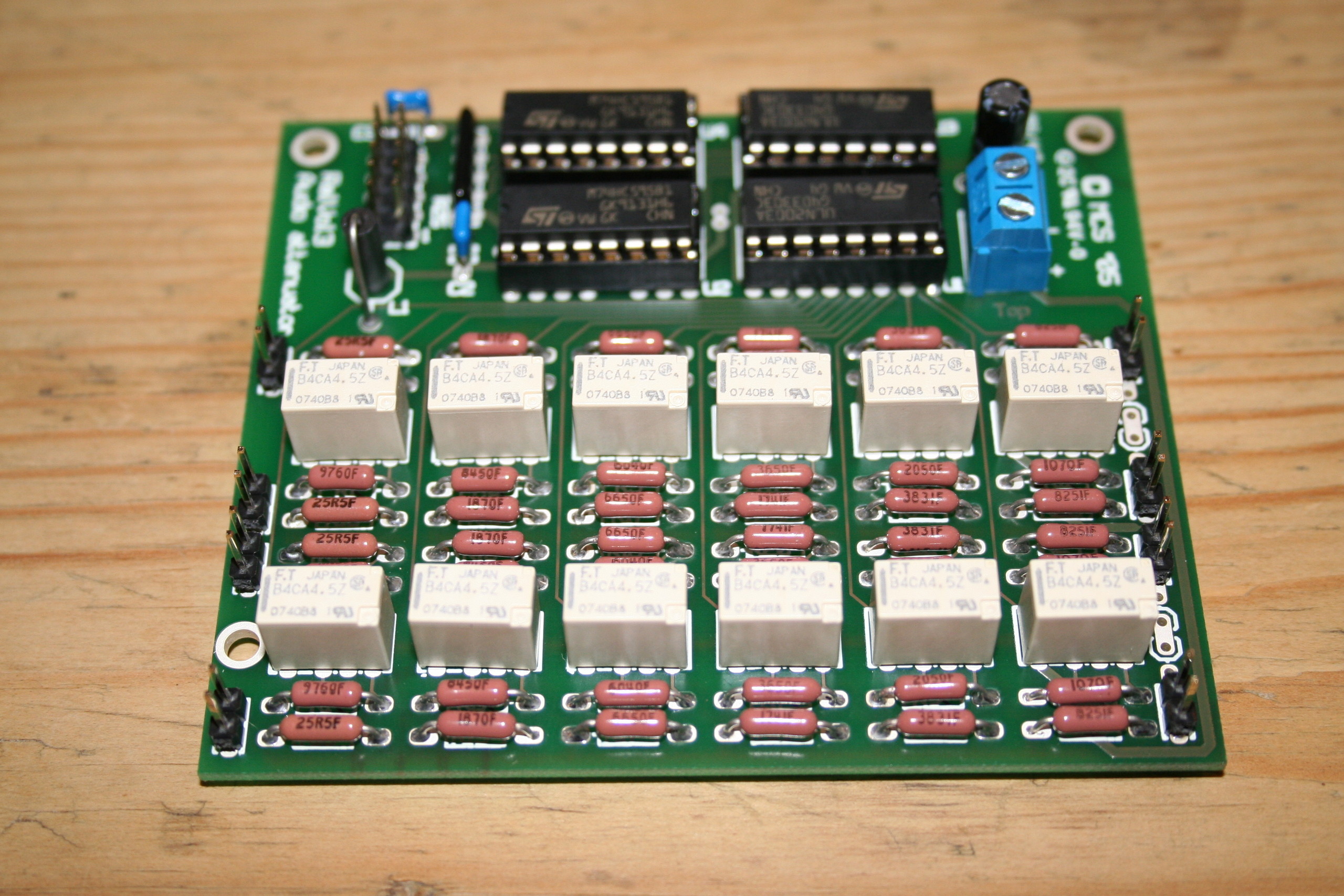

Volymkontrollkort (RelVol3)
Dale precisionsresistorer, balanserad samt relästyrd. (2011-08-02 20:03:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

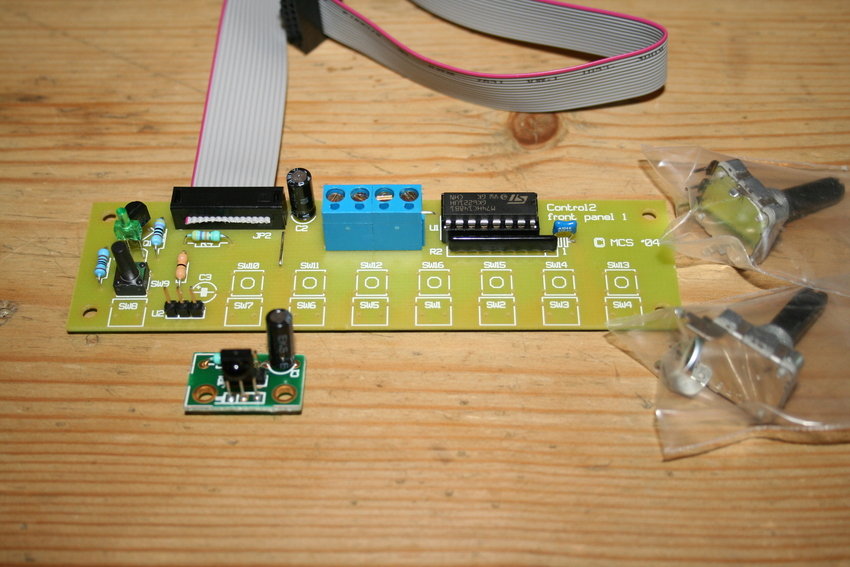

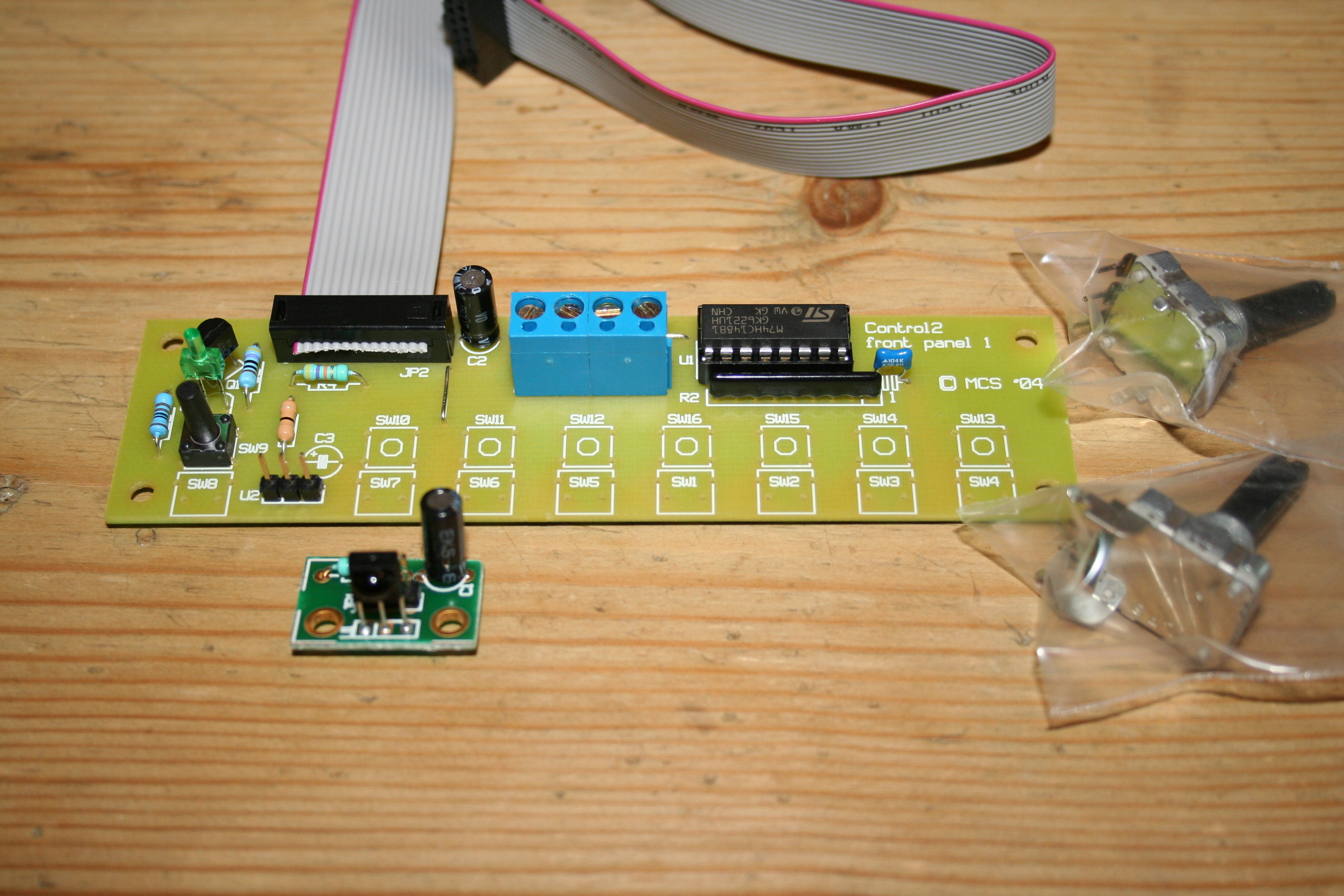

Frontpanelen (C2Panel1)
Eller ja, igentligen inte i mitt fall då jag använder encodrar för ingångsväljare och volymkontroll. På det lilla kretskortet är IR sensorn placerad som ska sitta i fronten, för att kunna styra med fjärrkontroll.
Den lilla strömbrytaren (SW9) användes enbart till att stega sig fram i menyerna vid programmeringen, när allt ska konfigureras. (2011-08-02 20:08:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

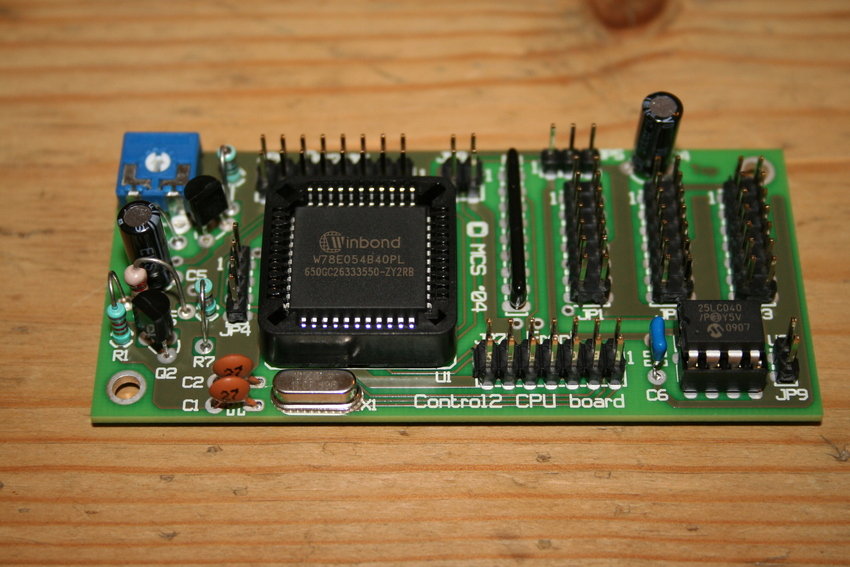

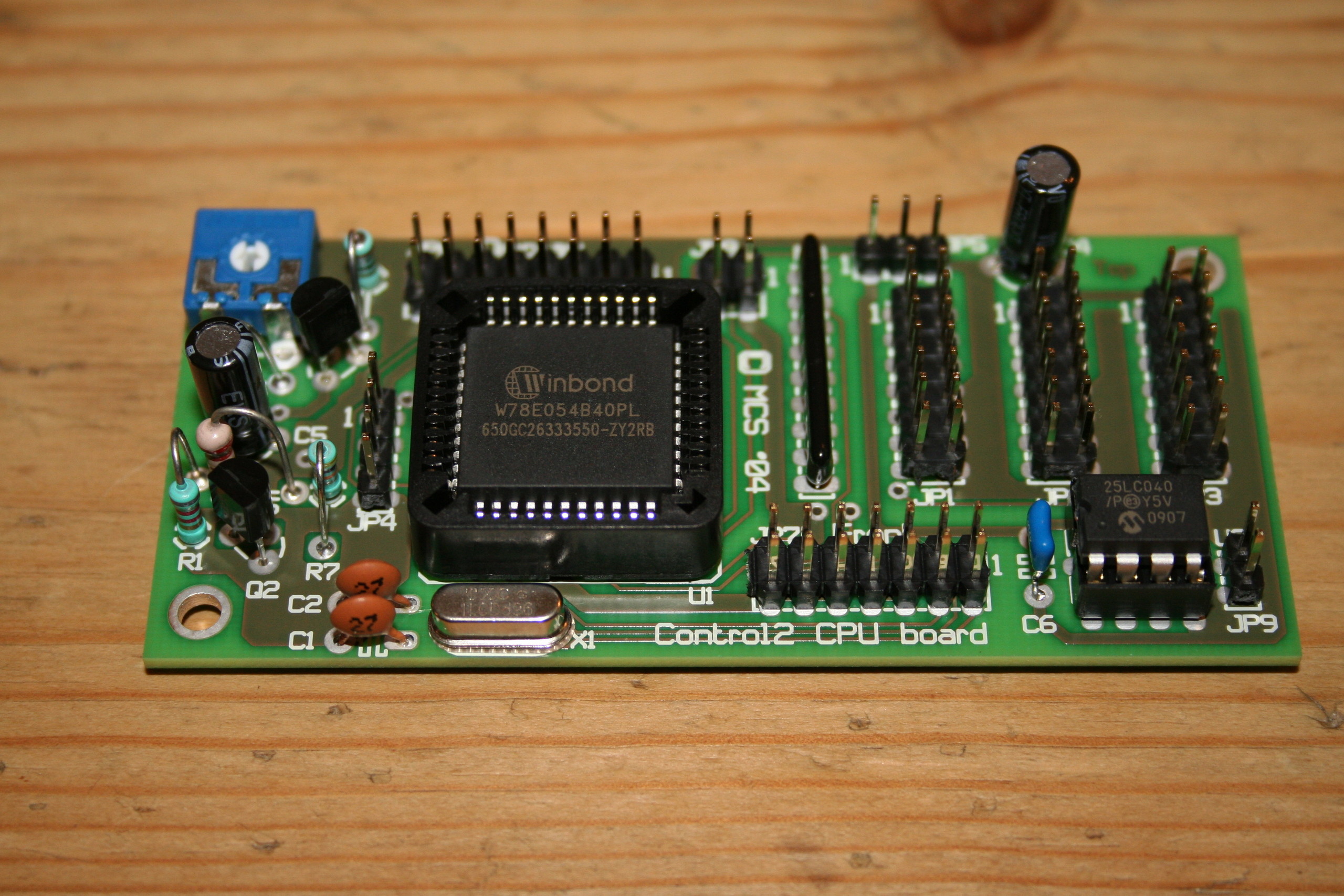

Kontrollkortet (Control2)
Hjärtat i styrningen. Hit kopplas det mesta som sedermera ska styras.
Man kan konfigurera det mesta, ingångar, volym, display mm. Dessutom döpa om namnen på ingångarna bl.a. (2011-08-02 20:21:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

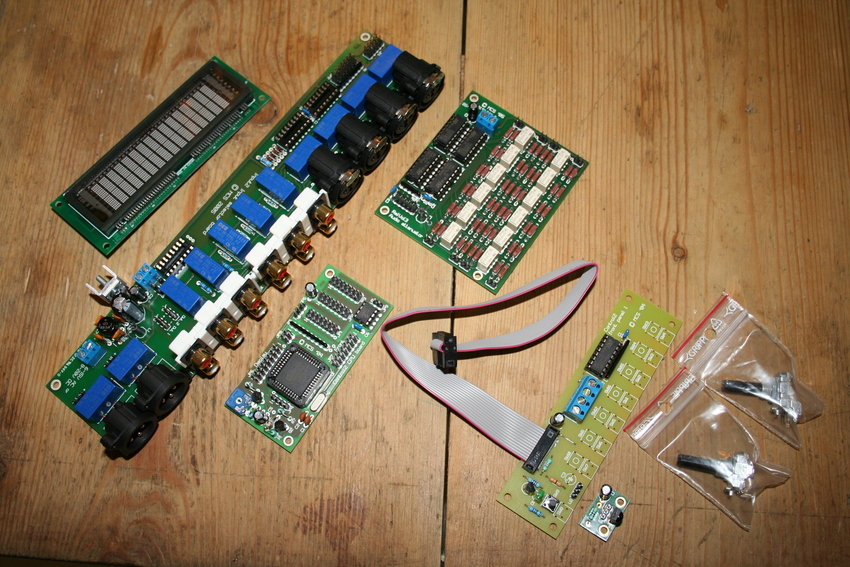

Översikt
Nu ska det kopplas upp och konfigureras efter alla konstens regler.
Sedan ska det kopplas ihop med försteget och provköras och när allt fungerar ska två lådor tillverkas, en för försteg och styrning samt en för strömförsörjningen. Allt för att undvika brum. (Hmmm, det kan bli en del huvudbry har jag förstått). (2011-08-02 20:28:59) Bilden är högupplöst. Klicka i bilden för att zooma.
