Ja, som det kanske märks i alla mina gallerier så tycker jag det är kul att bygga grejor.
Bestämde mig för att prova att bygga en O2+ODAC kombo och se ifall den var bättre än Asus Xonar STX. Det var den så jag sålde ljudkortet och nöjde mig med O2+ODAC istället.
Fick några månader sedan förfrågan att bygga en likadan åt en kille på www.sweclockers.com och det gjorde jag, för en liten peng. Är du som läser detta intresserad av att låta mig bygga en åt dig också så är det…
Läs hela
|
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Välpaketerat från Schweiz.
Köpt på www.headnhifi.com (2012-12-04 21:34:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

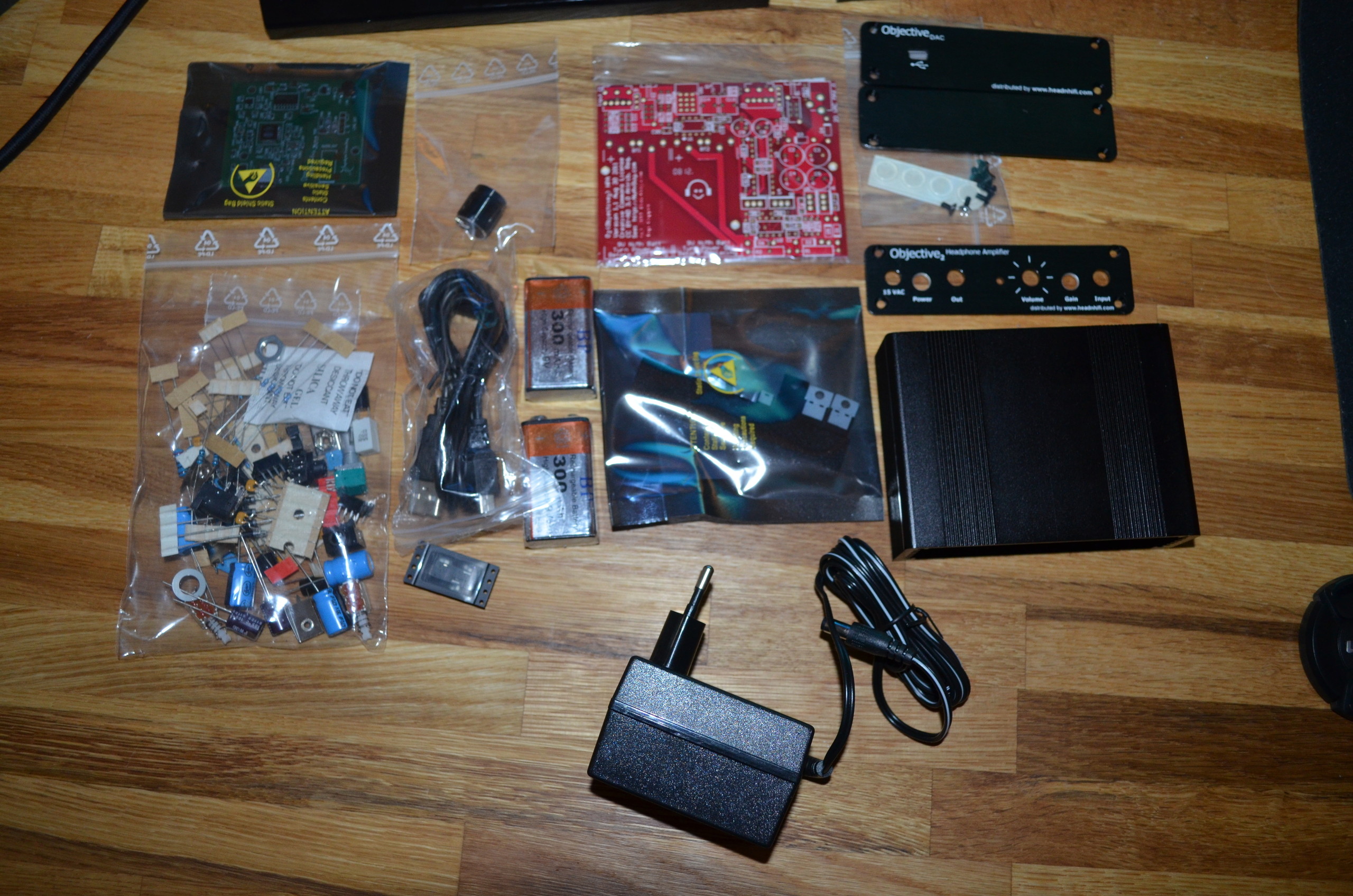

Samtliga komponenter. Ungefär 1300kr för komponenterna och någon hundring till i fraktkostnader. (2012-12-04 21:35:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

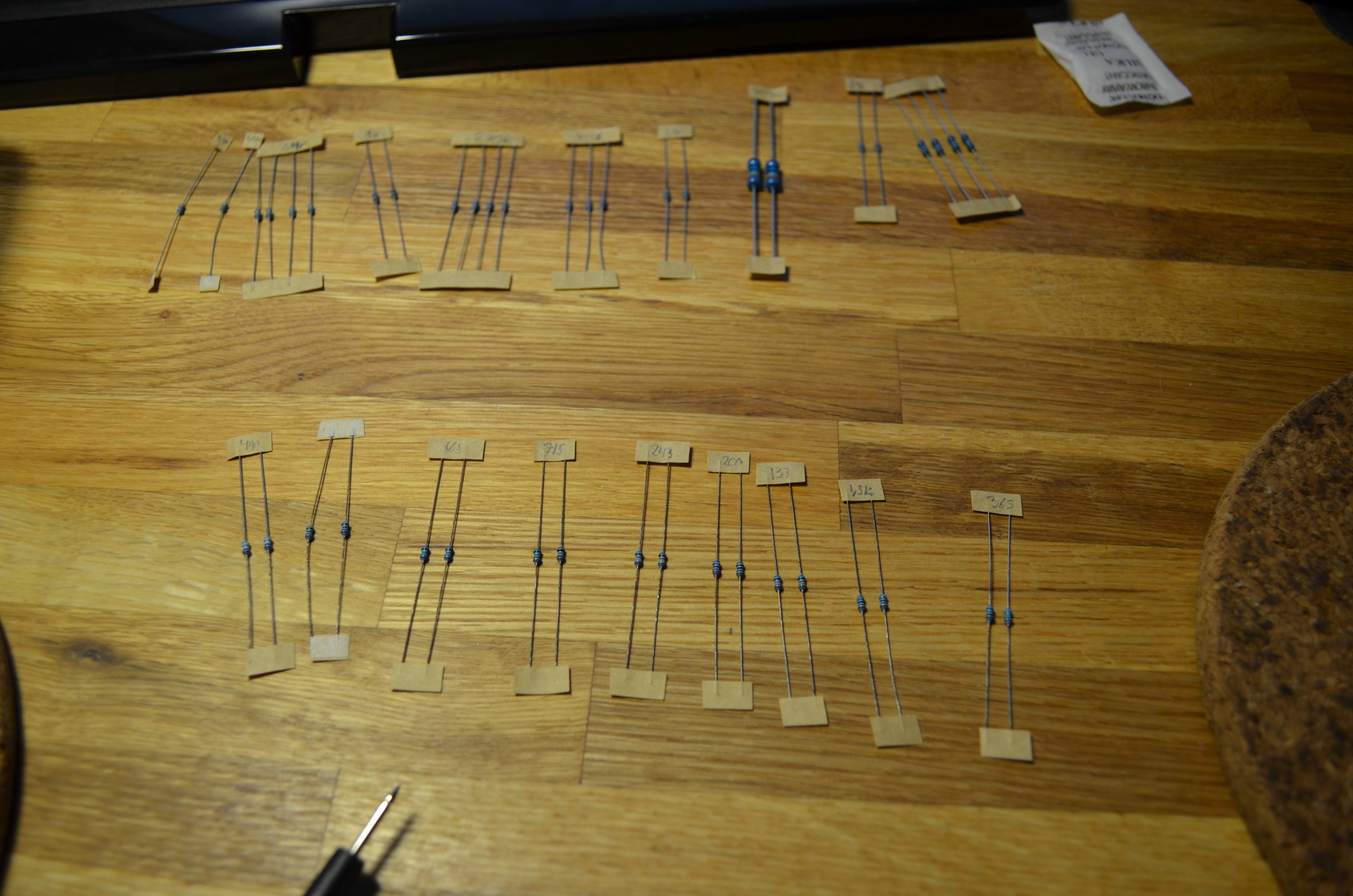

Uppradning, mätning och märkning av alla resistorer. (2012-12-04 21:36:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

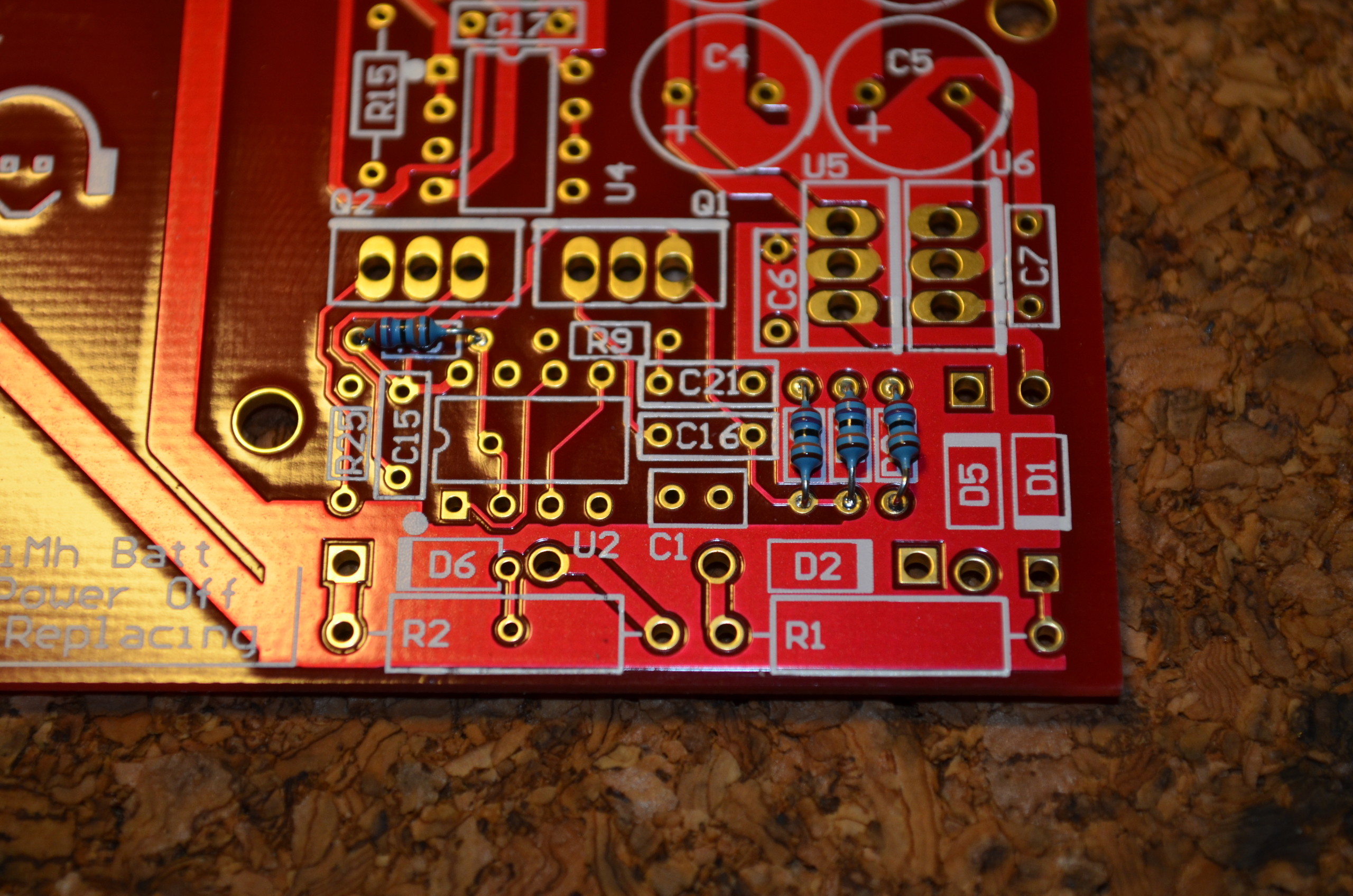

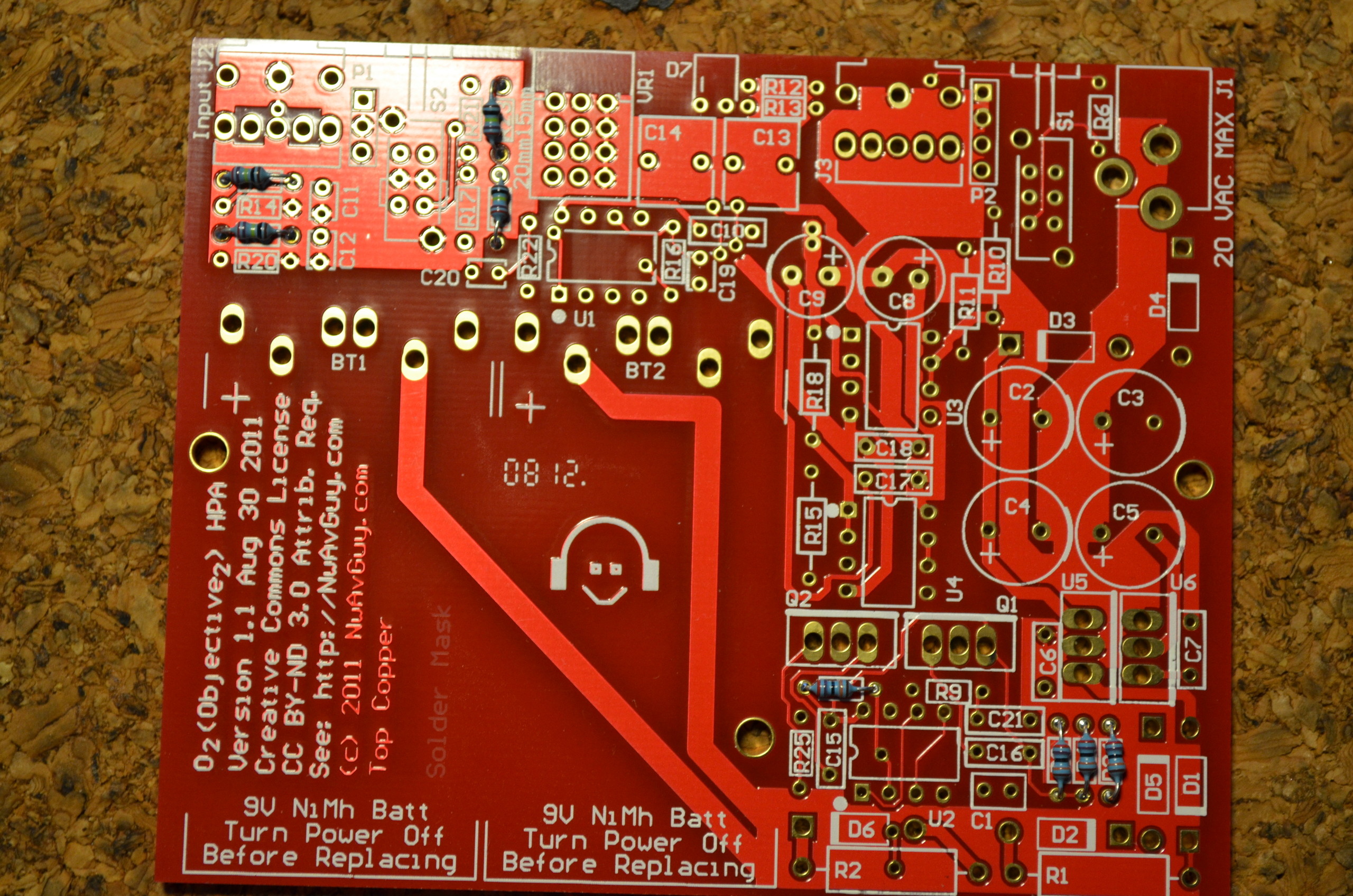

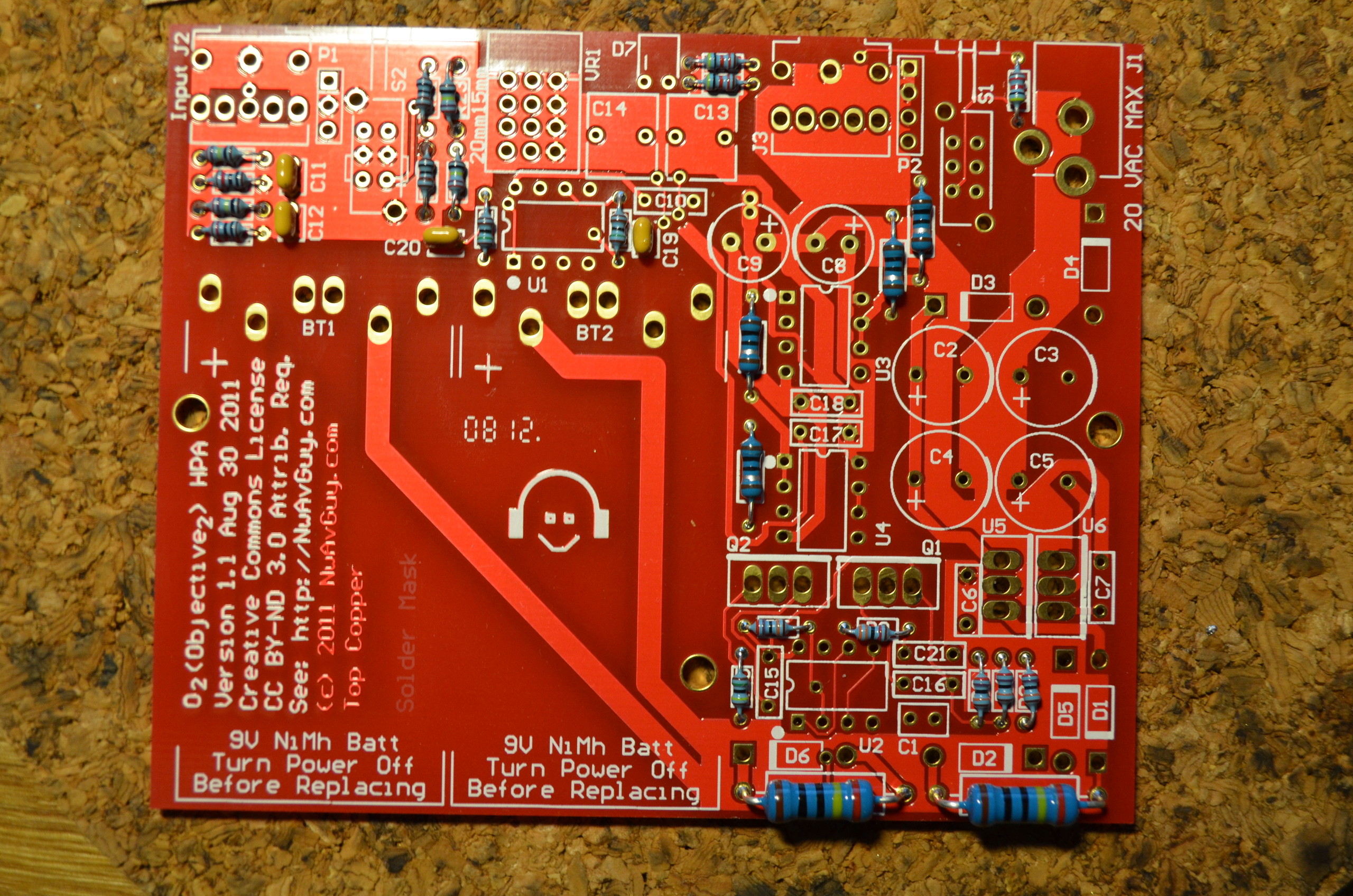

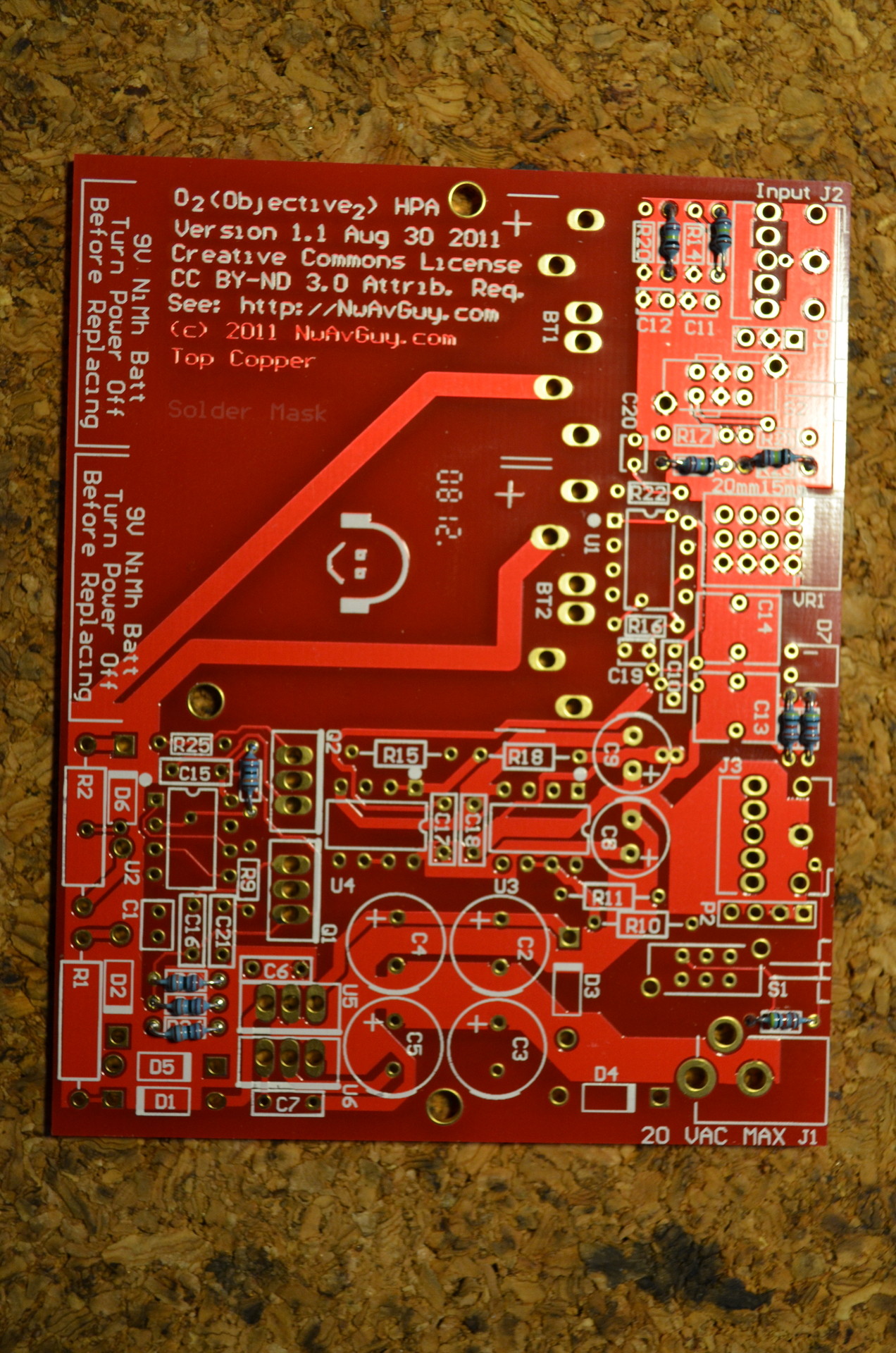

Några resistorer på plats (2012-12-04 21:38:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ännu fler på plats, ganska mycket kvar dock. (2012-12-04 21:39:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

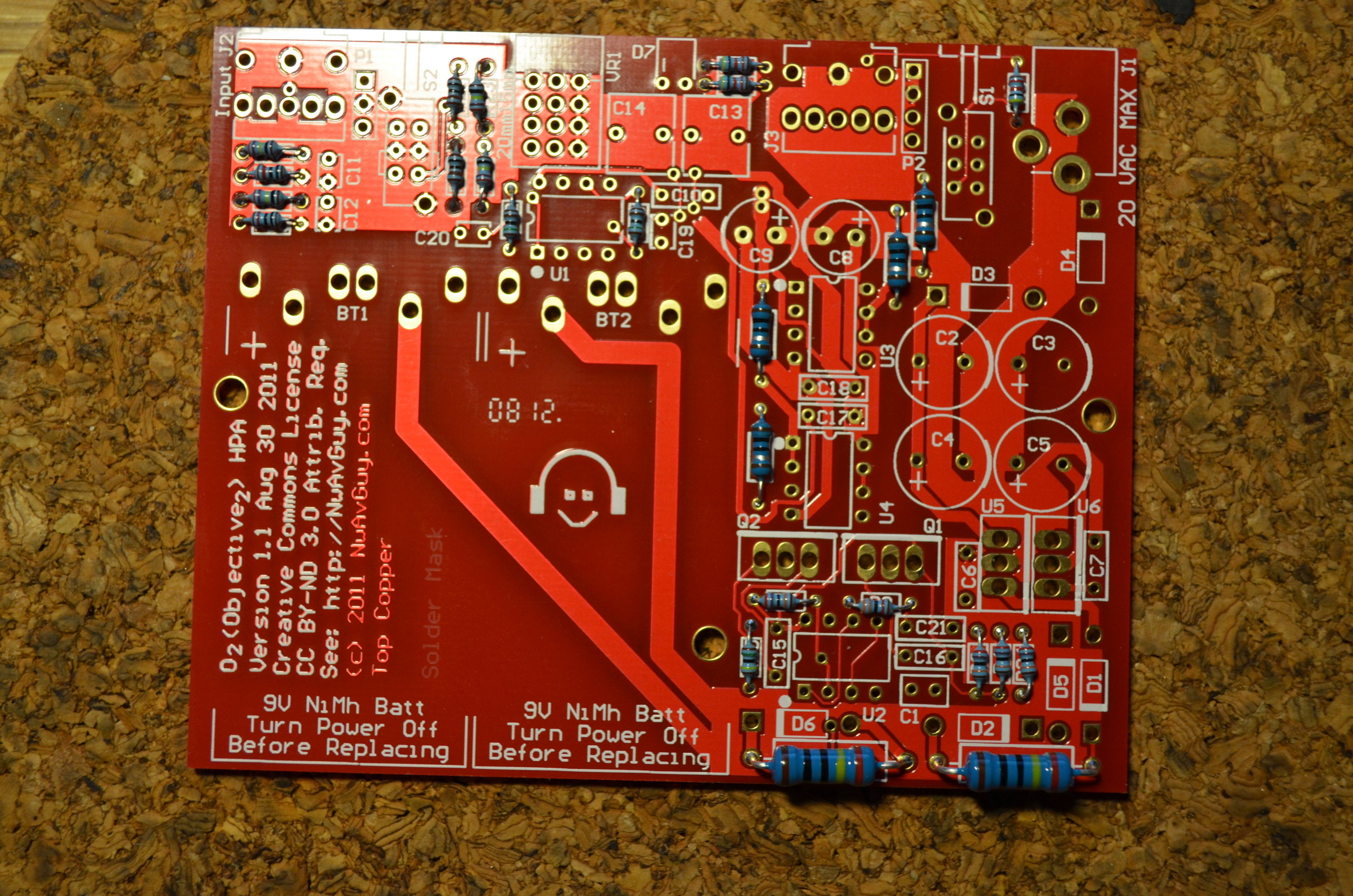

Nu är även dom större resistorerna på plats. Rekommenderar dock att man monterar samtliga dioder samt ic-sockets före dom stora resistorerna nere i hörnet. Tänk på att lämna några millmeter mellan resistor och kretskort för dom stora, dom blir varma under drift. (2012-12-04 21:40:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lite små kondingar på plats (2012-12-04 21:41:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

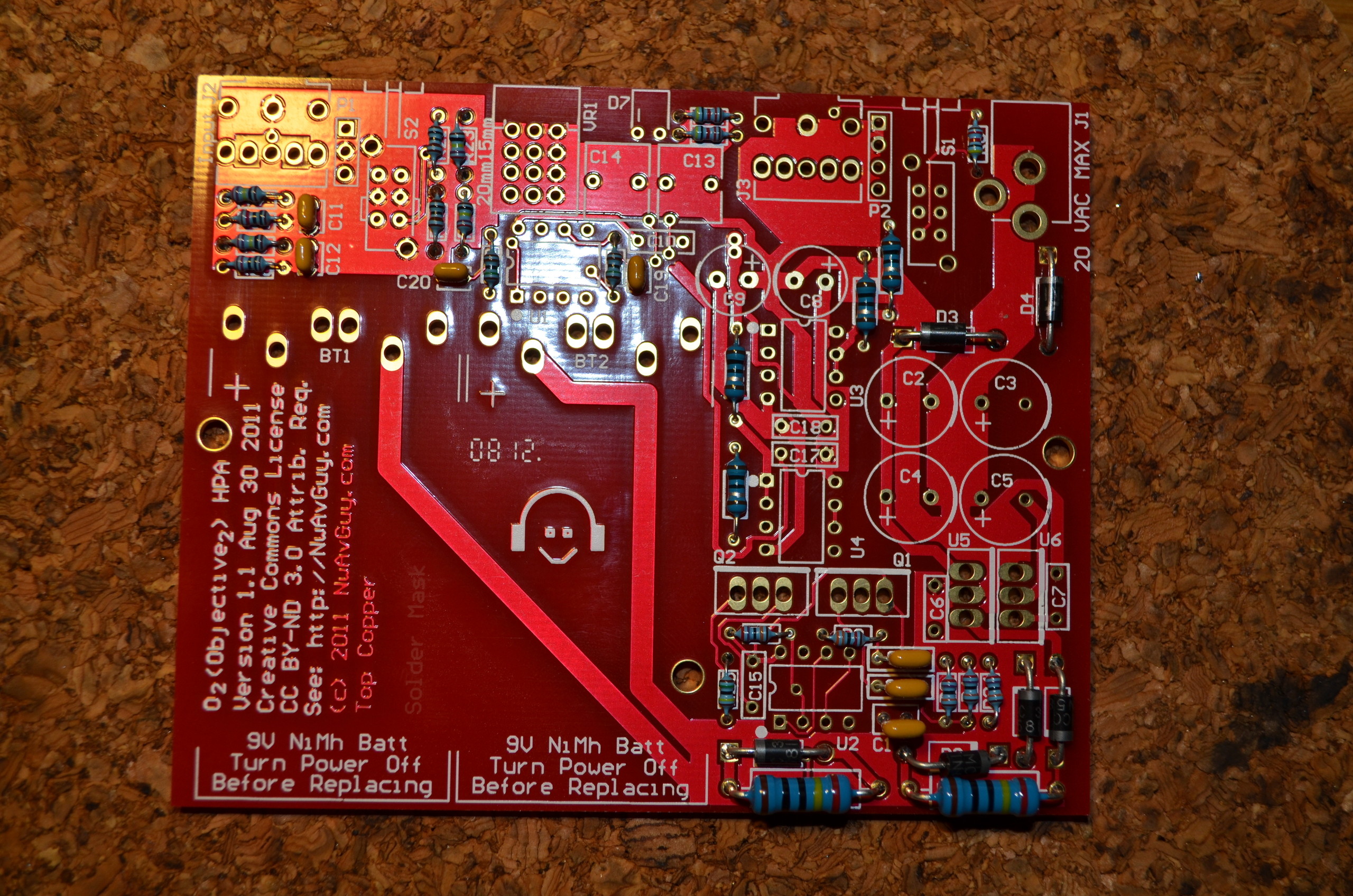

Samtliga dioder på plats efter lite bök. Några fler kondingar också. (2012-12-04 21:42:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

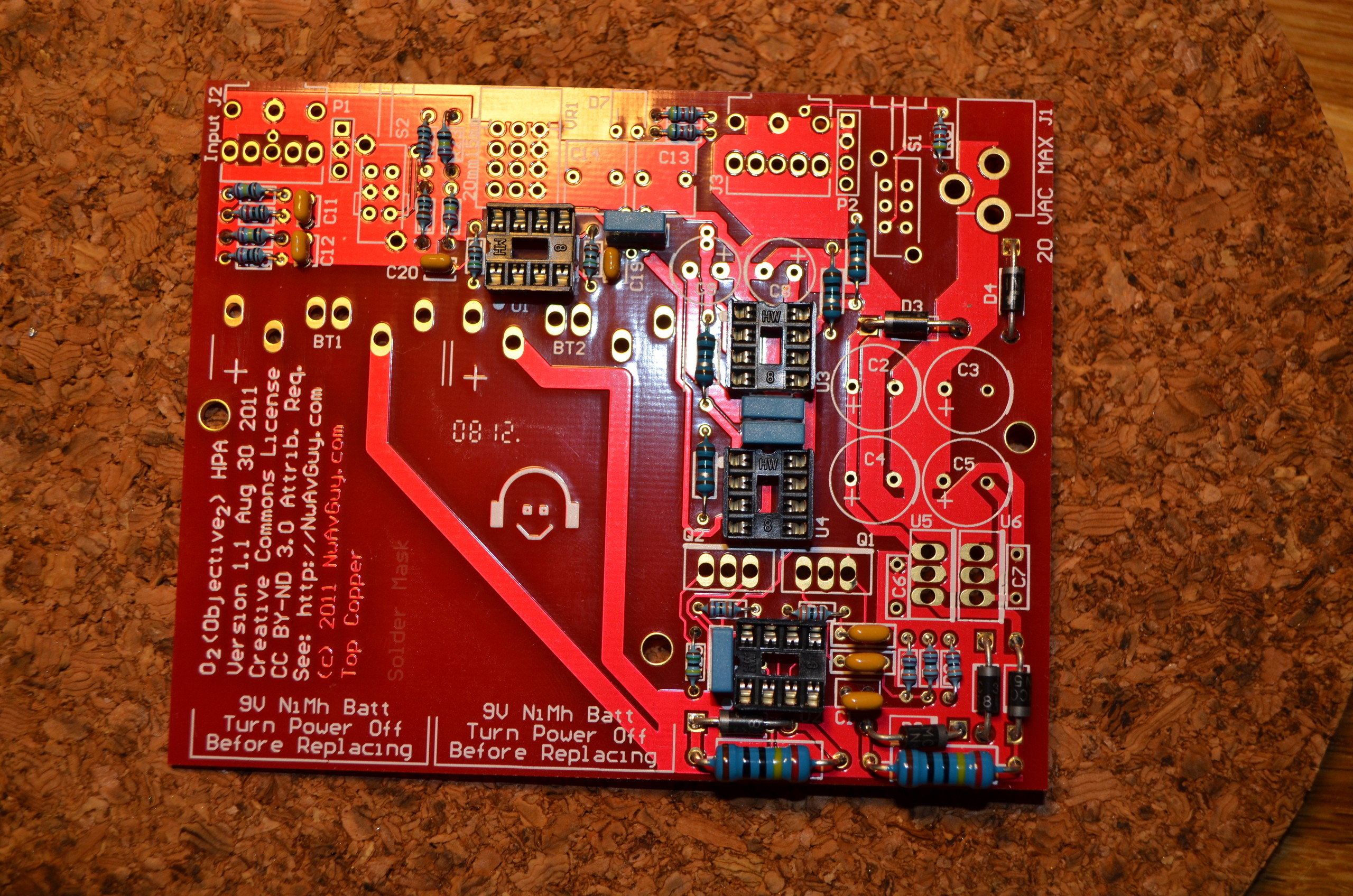

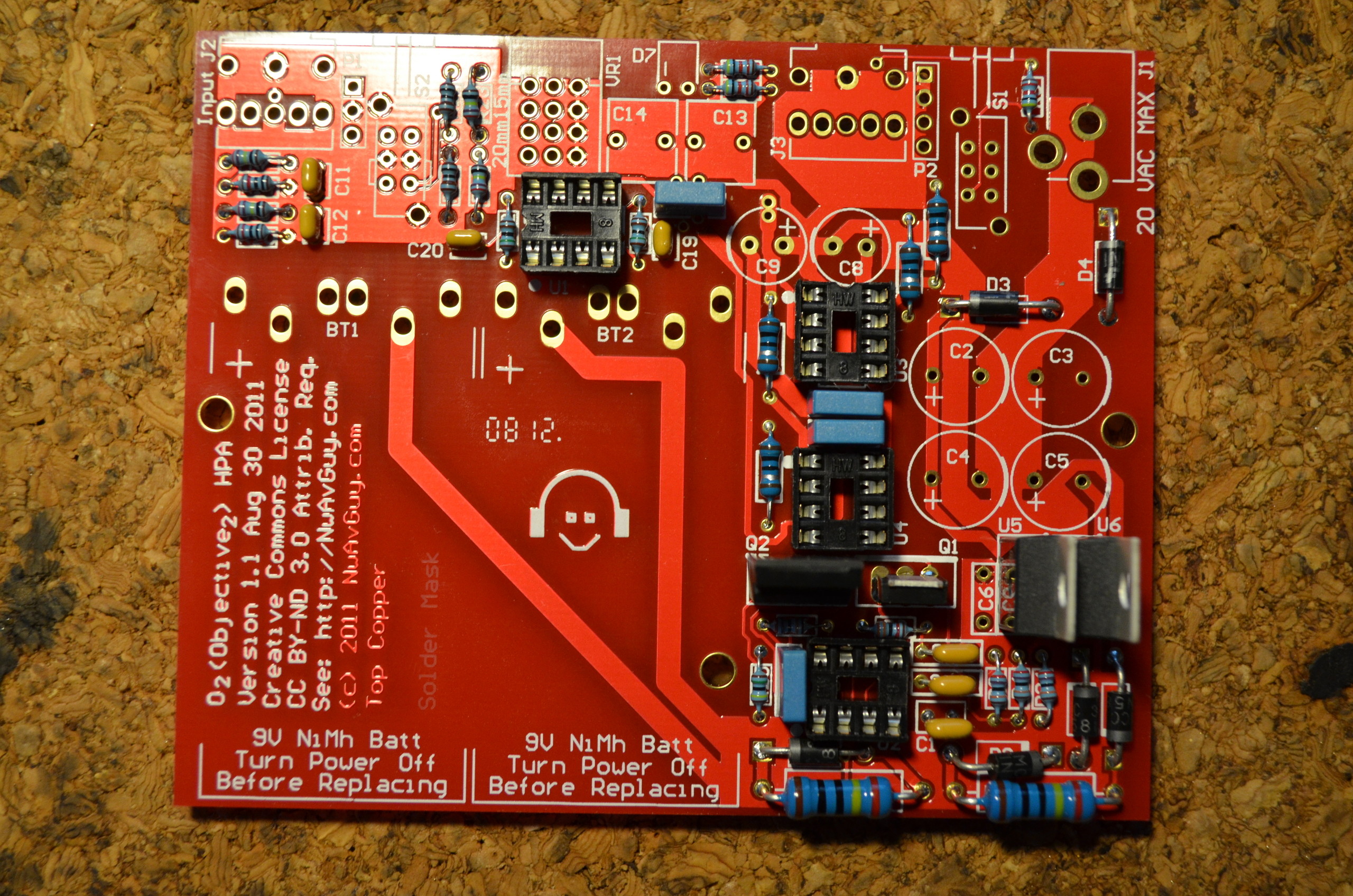

Alla fyra ic-sockets på plats samt dom rektangulära kondensatorerna. (2012-12-04 21:43:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lite ESD-känsliga delar på plats. Rekommenderar dock att man monterar dessa sist av alla, börja med den minsta och sluta med den största. Endast för att minska risken att man ESD skadar något. (2012-12-04 21:44:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

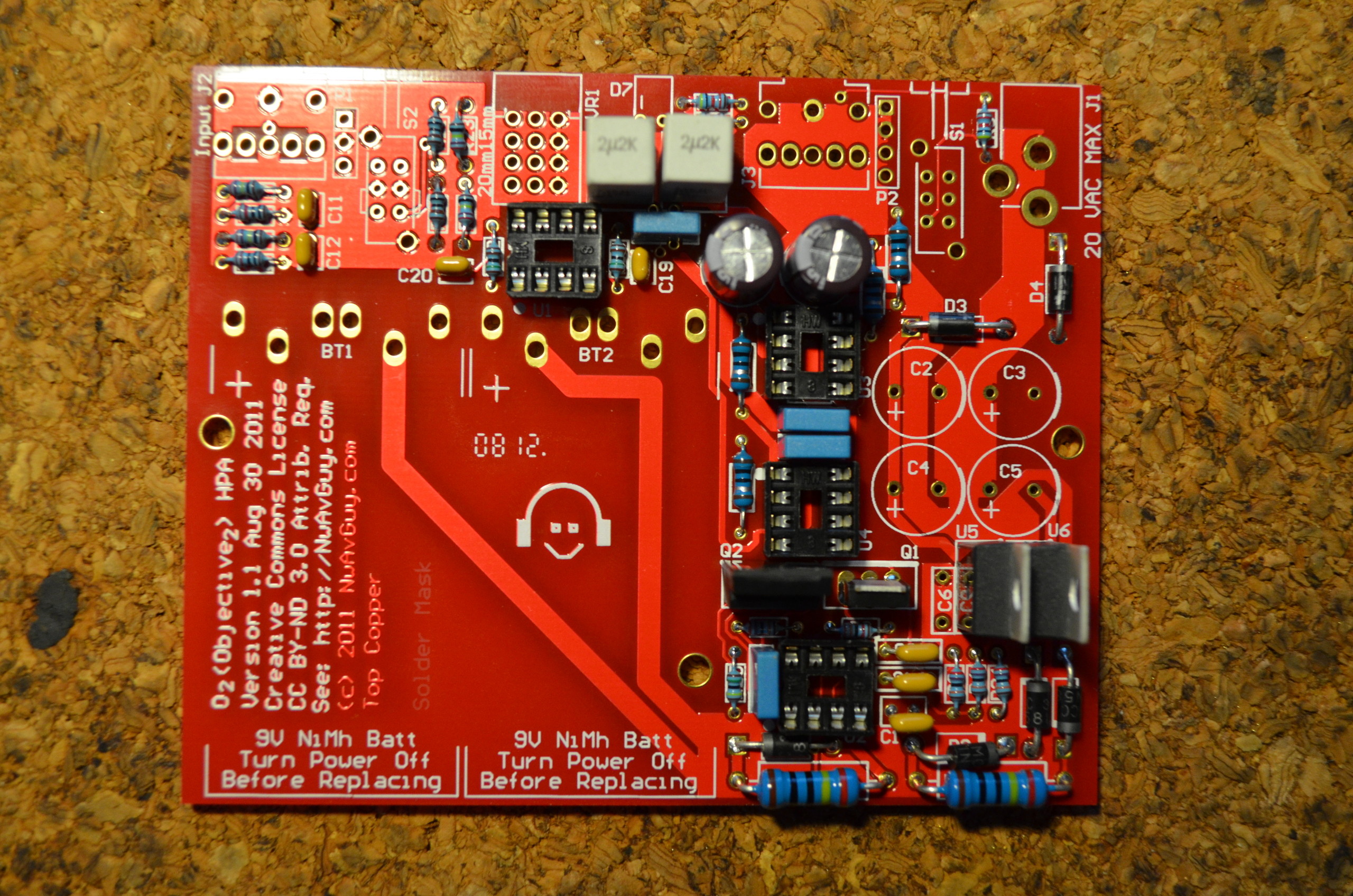

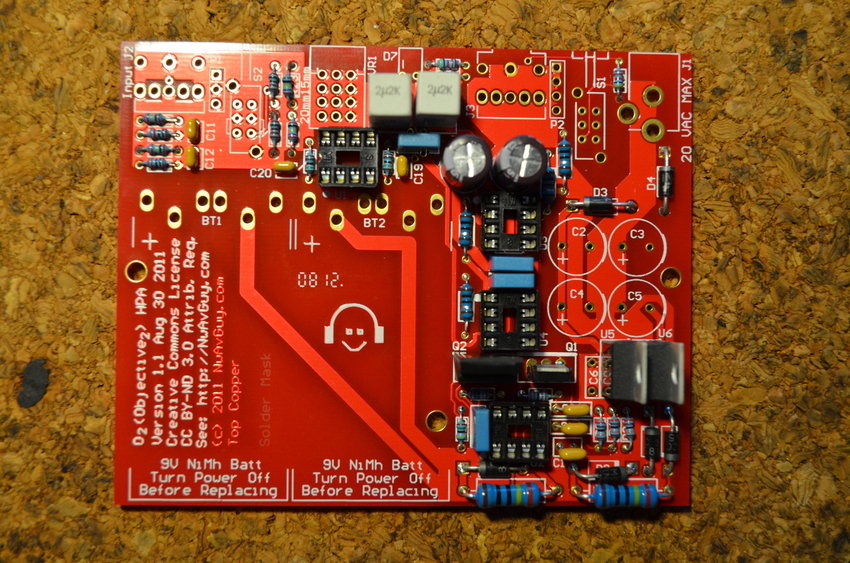

Fykantiga kondensatorer på plats och två runda. (2012-12-04 21:46:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

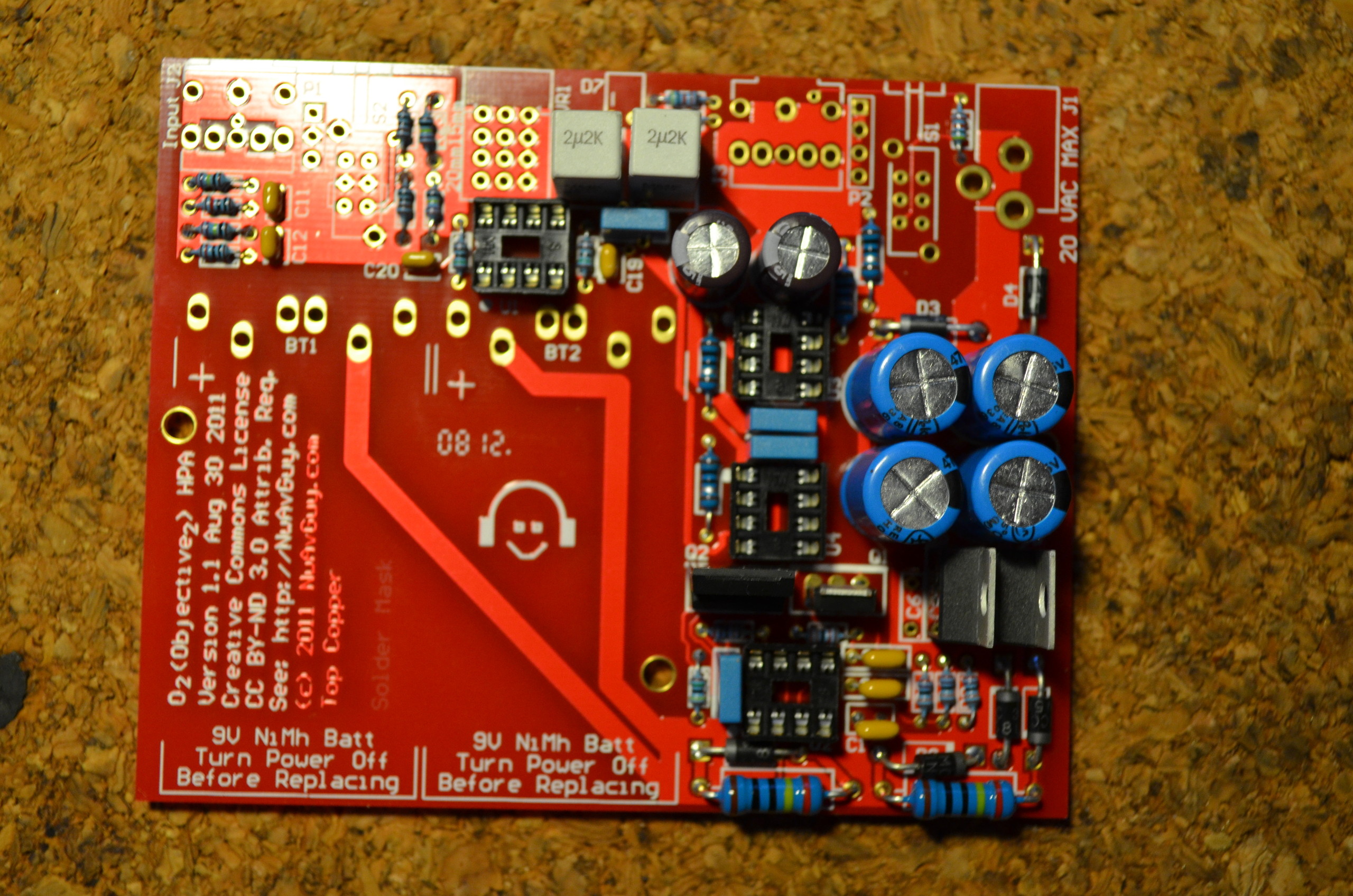

Storkondensatorer på plats (2012-12-04 21:47:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

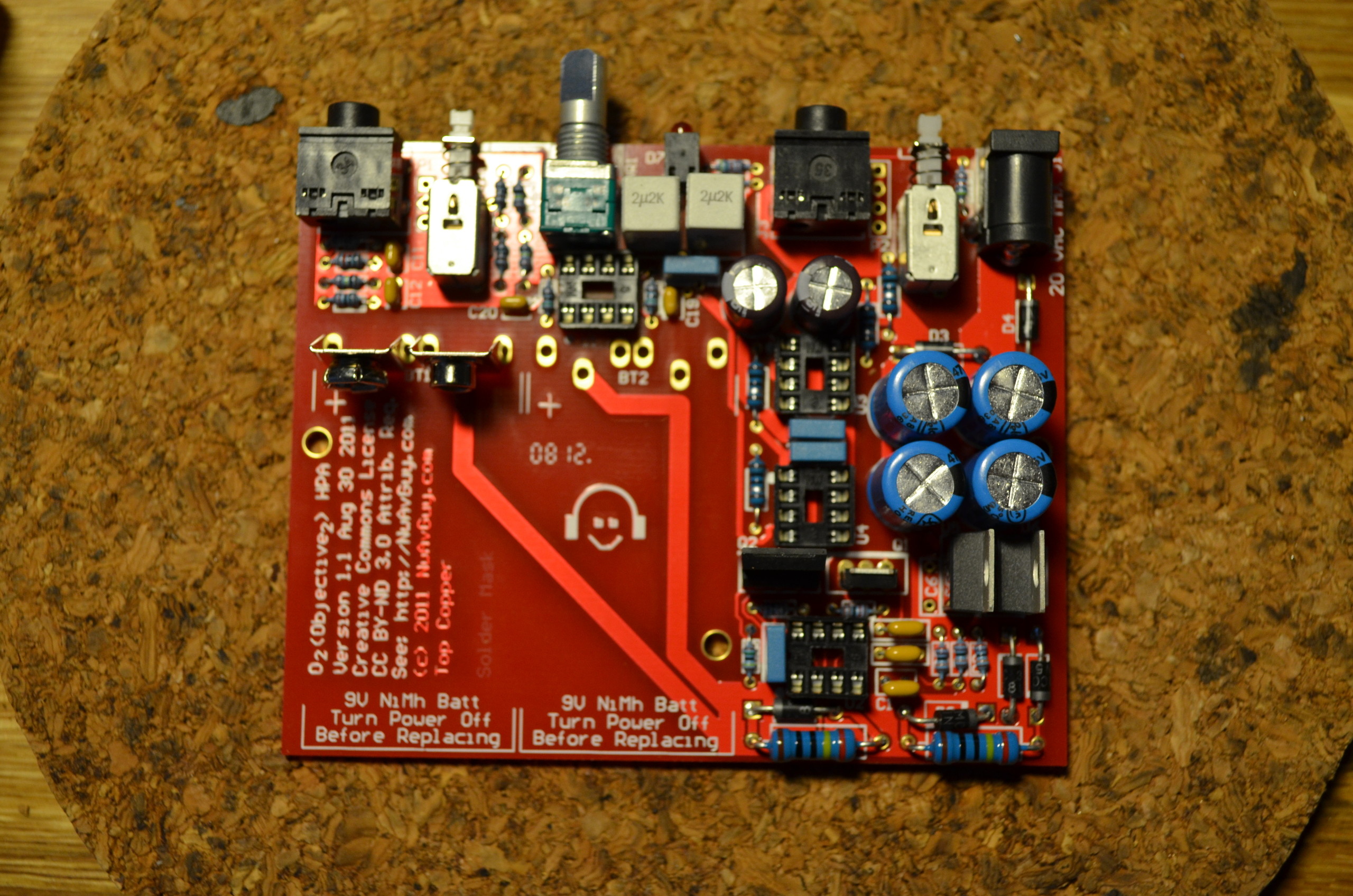

Alla komponenter på korter, förutom C6 och C7 som kommer lite senare pga lite förvirring.
Kom ihåg att det är VÄLDIGT viktigt att volympotentiometern sitter helt rakt, annars kommer den att skrapa i chassiet sedan när man vrider runt. (2012-12-04 21:47:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

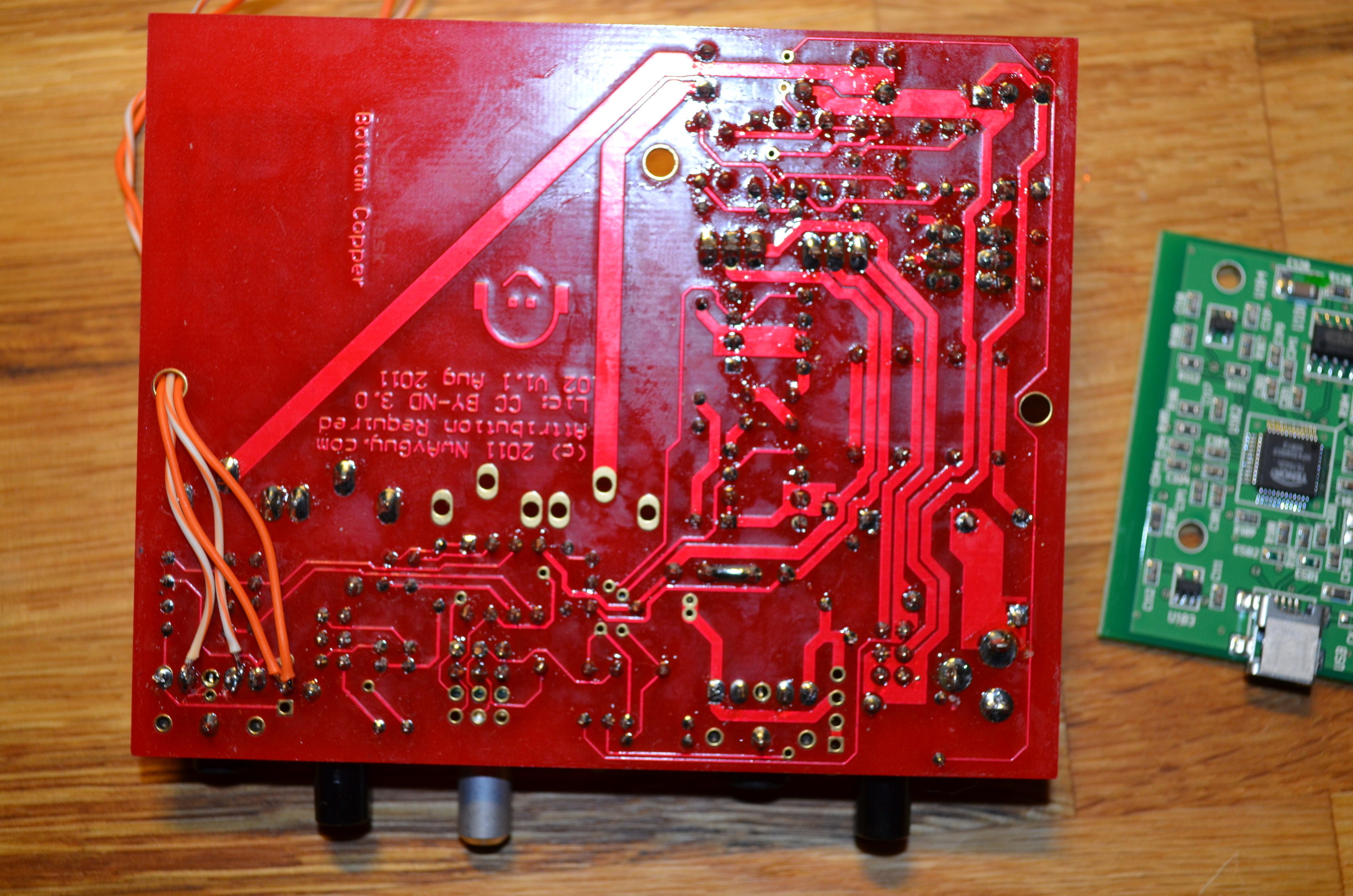

Kablar lödda till ingången på O2 kortet och som sedan ska lödas till utgången på ODACen. (2012-12-04 21:49:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

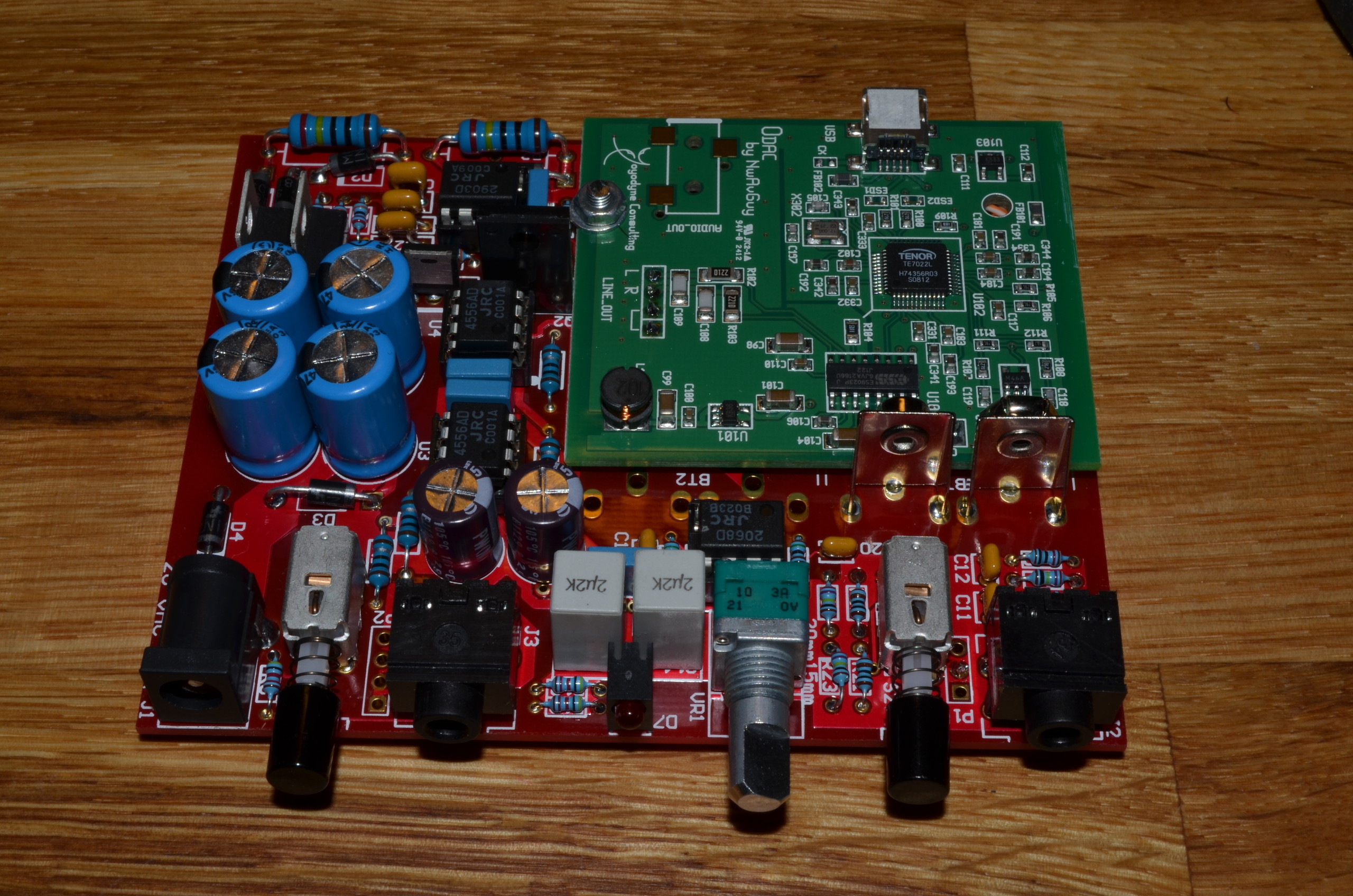

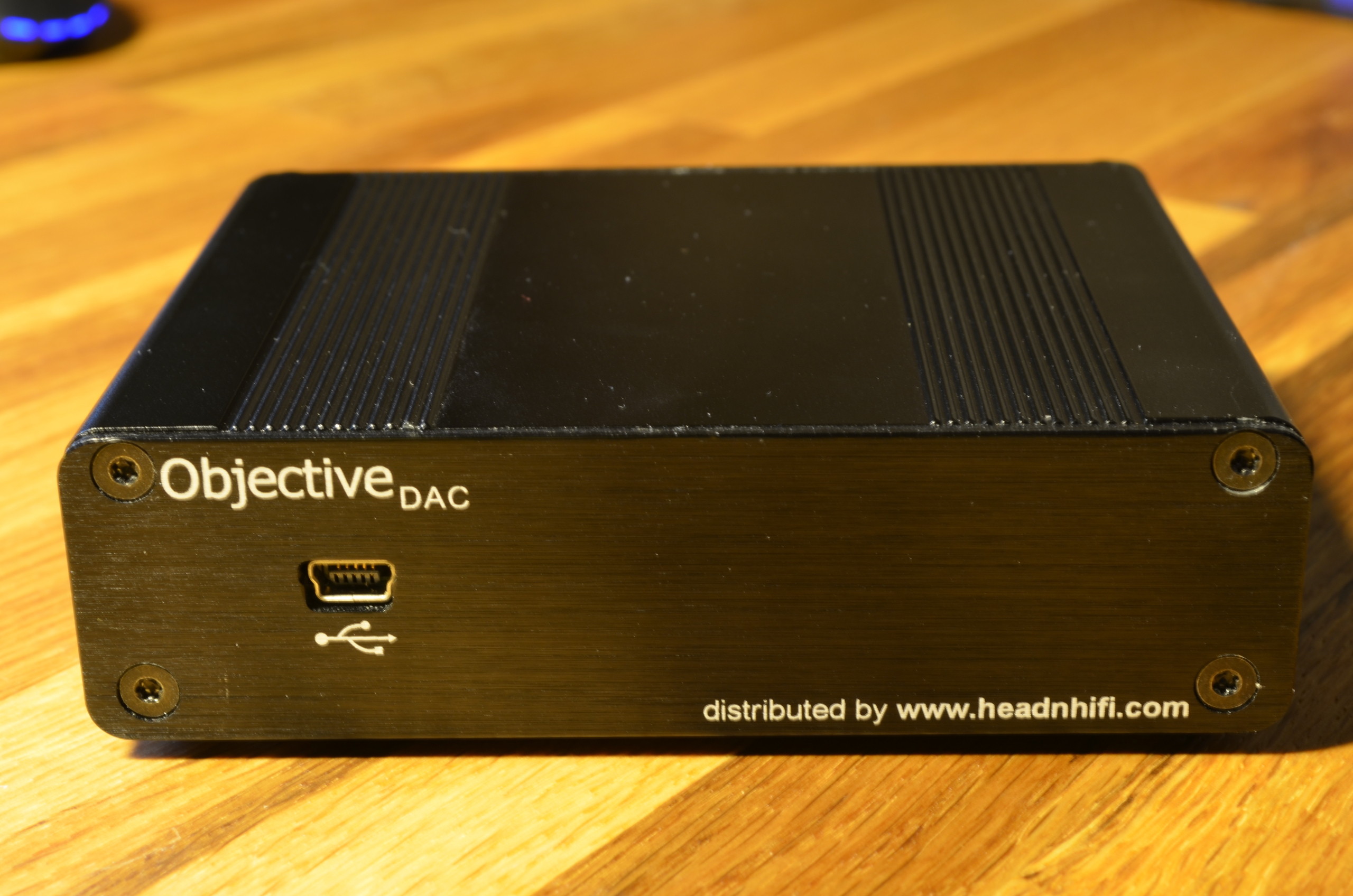

Samtliga komponenter på plats och ODACen sitter även den där den ska. (2012-12-04 21:50:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

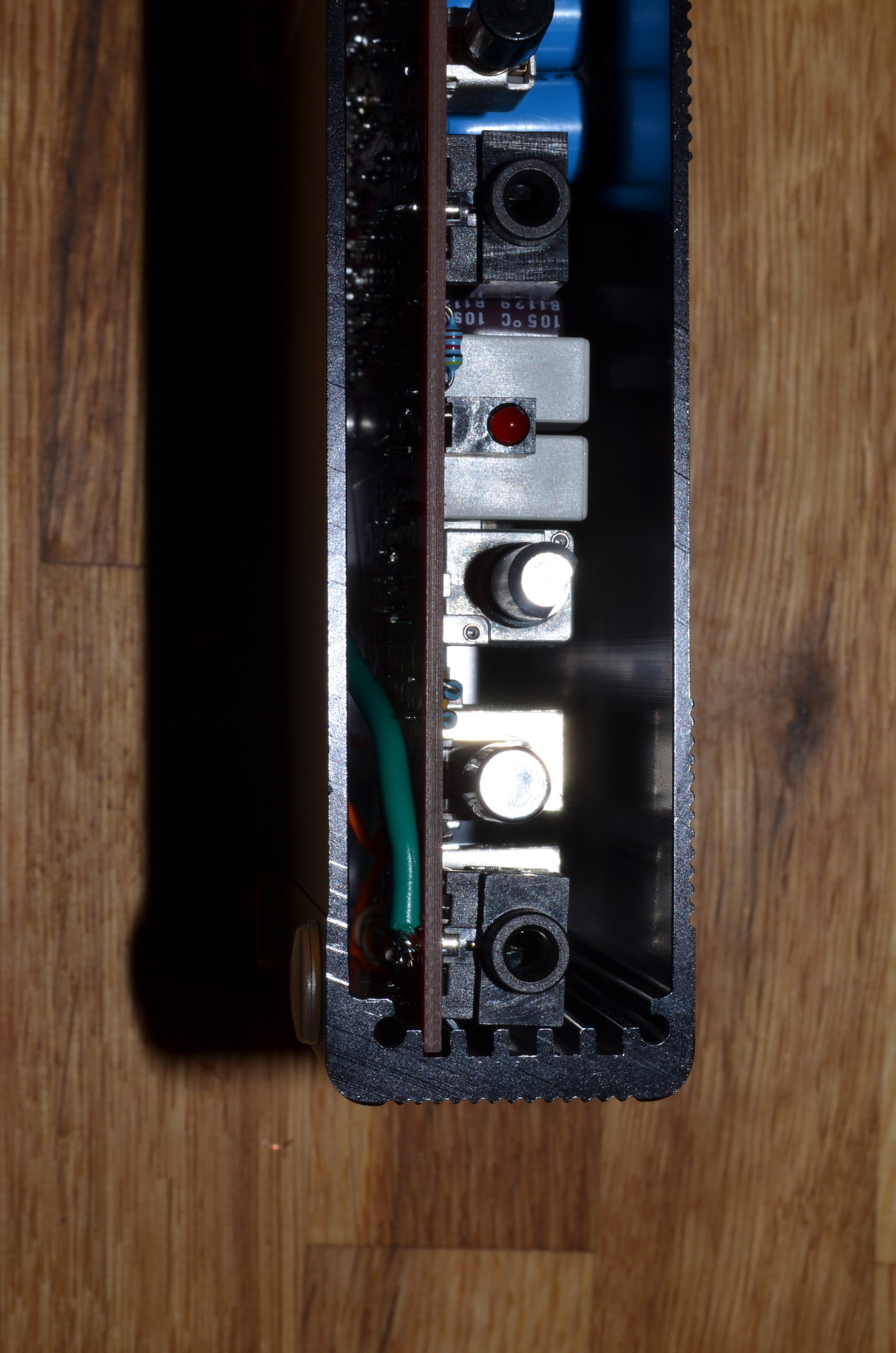

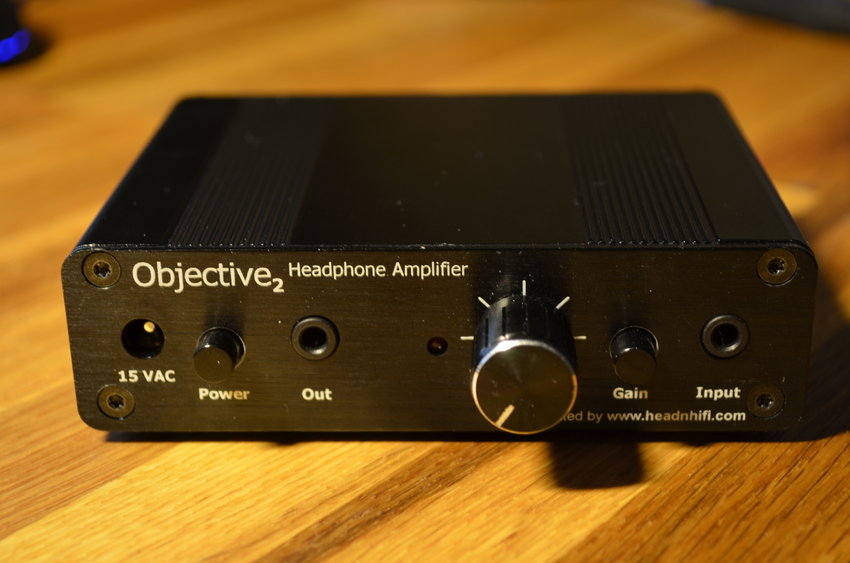

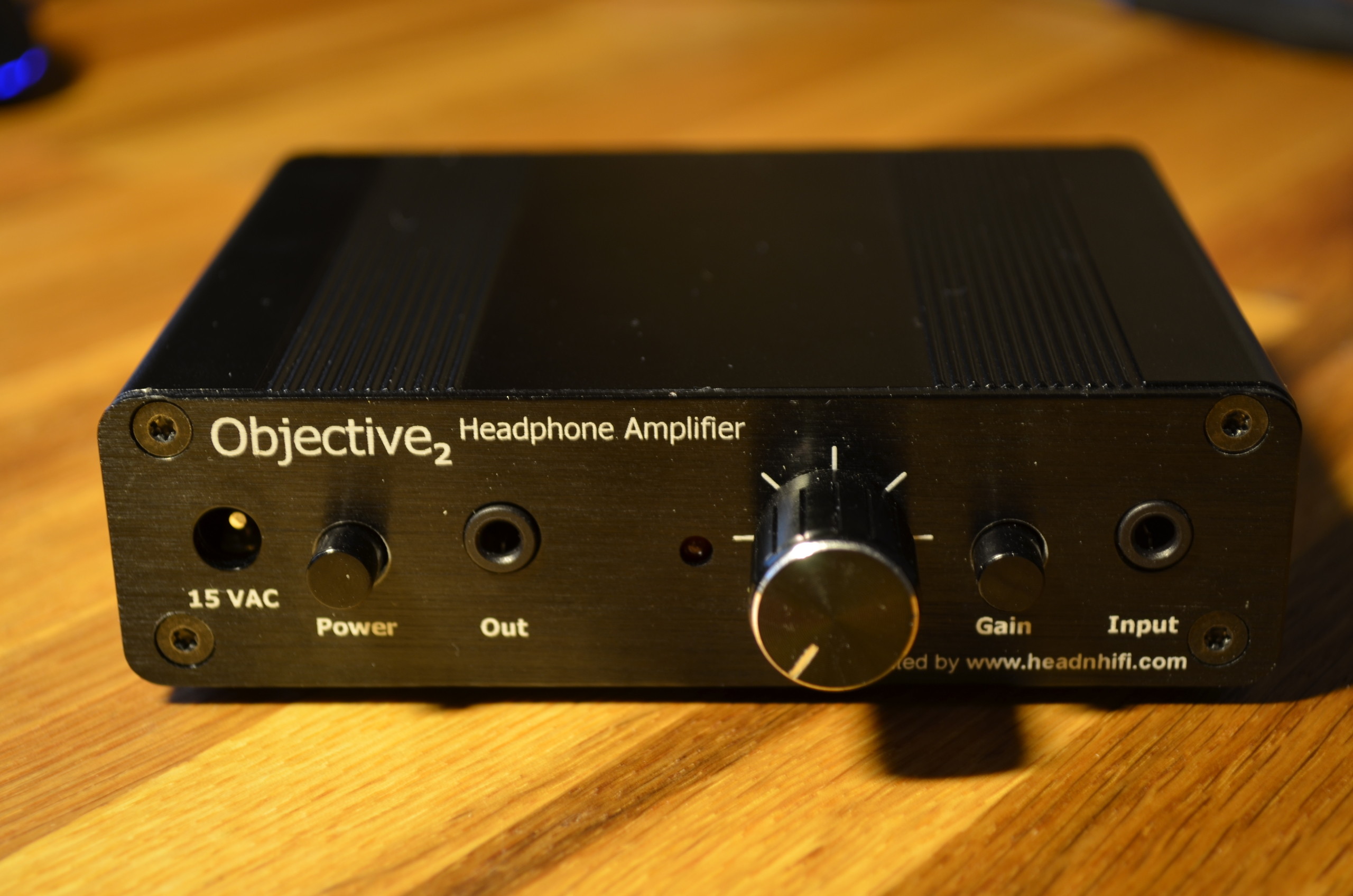

Och så går det in i lådan... (2012-12-04 21:51:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lödde även fast en kabel som går från jord på ingången till en punkt på chassiet där jag har skrapat bort lite färg. Läste att det kunde vara bra att göra detta. (2012-12-04 21:52:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Baksida. Stilrent!
Svårt att få lådan helt dammfri för foto. (2012-12-04 21:54:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

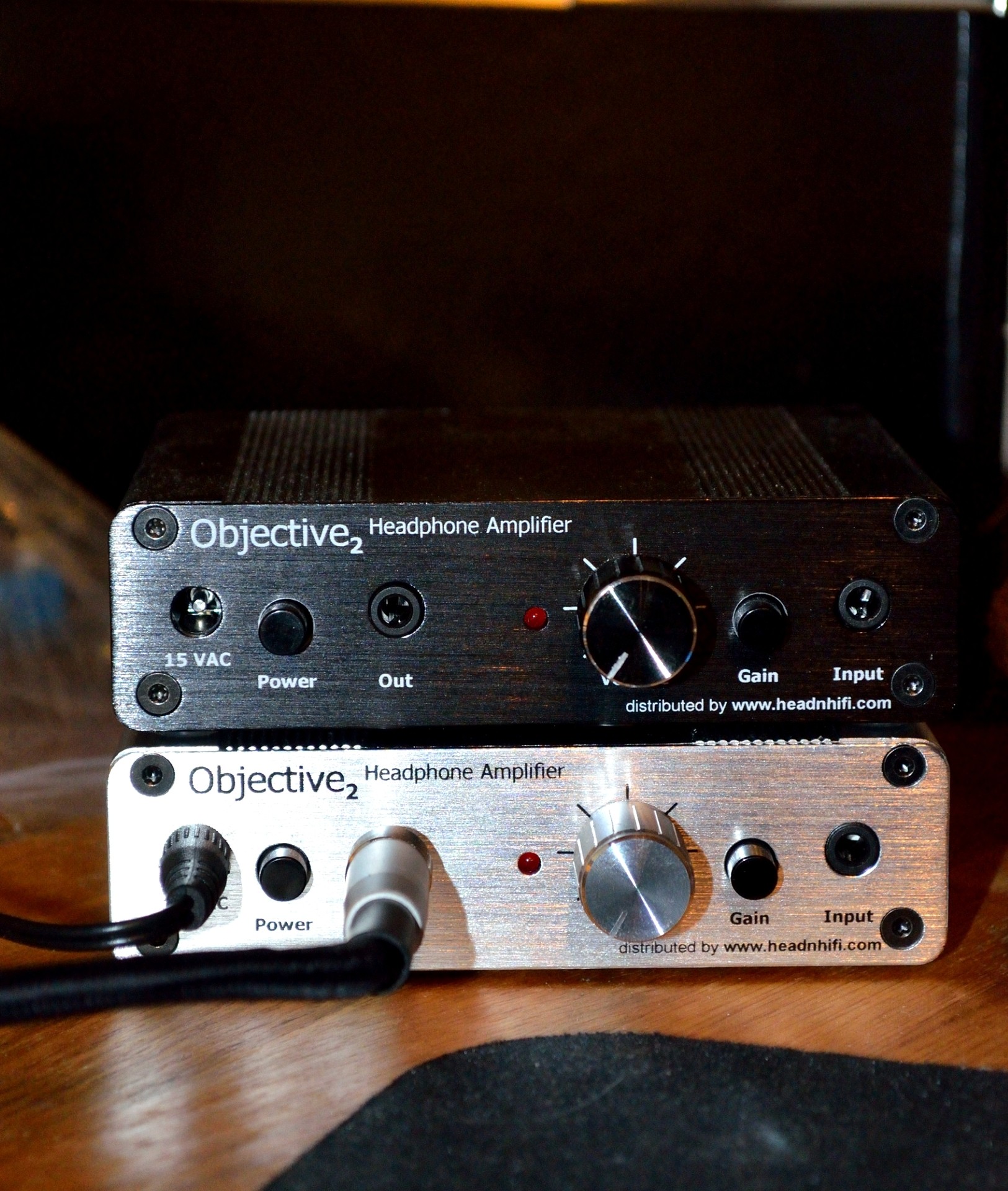

Men! Vad är nu detta?
Jo, jag har byggt en till O2+ODAC combo åt en kille på www.sweclockers.com
Denna blev i silver, jäkligt snygg den också faktiskt om jag ska vara ärlig.
Nedan kommer några fler bilder på den. (2012-12-04 21:56:41)Bilden är högupplöst. Klicka i bilden för att zooma.
Jo, jag har byggt en till O2+ODAC combo åt en kille på www.sweclockers.com
Denna blev i silver, jäkligt snygg den också faktiskt om jag ska vara ärlig.
Nedan kommer några fler bilder på den. (2012-12-04 21:56:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

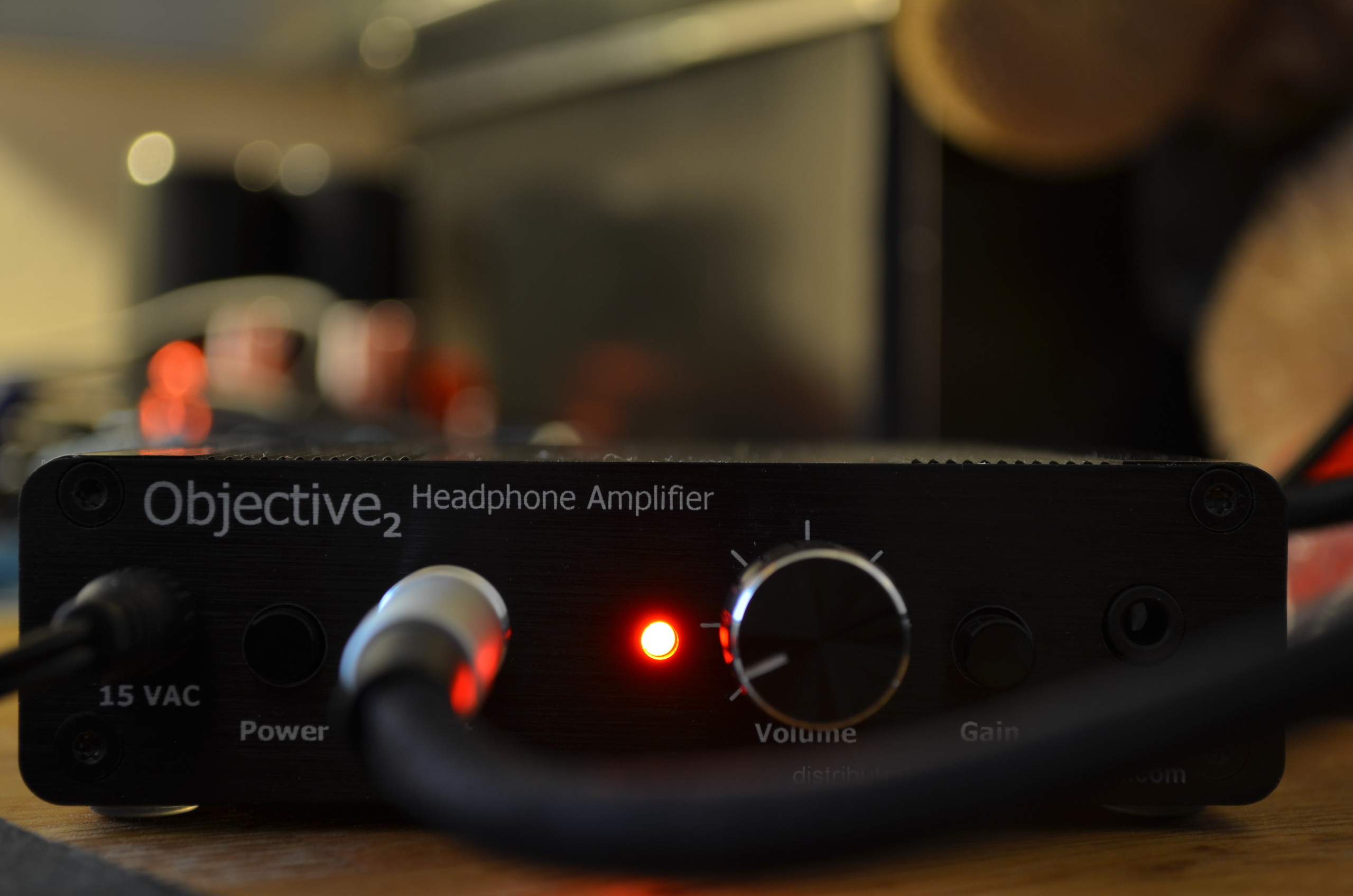

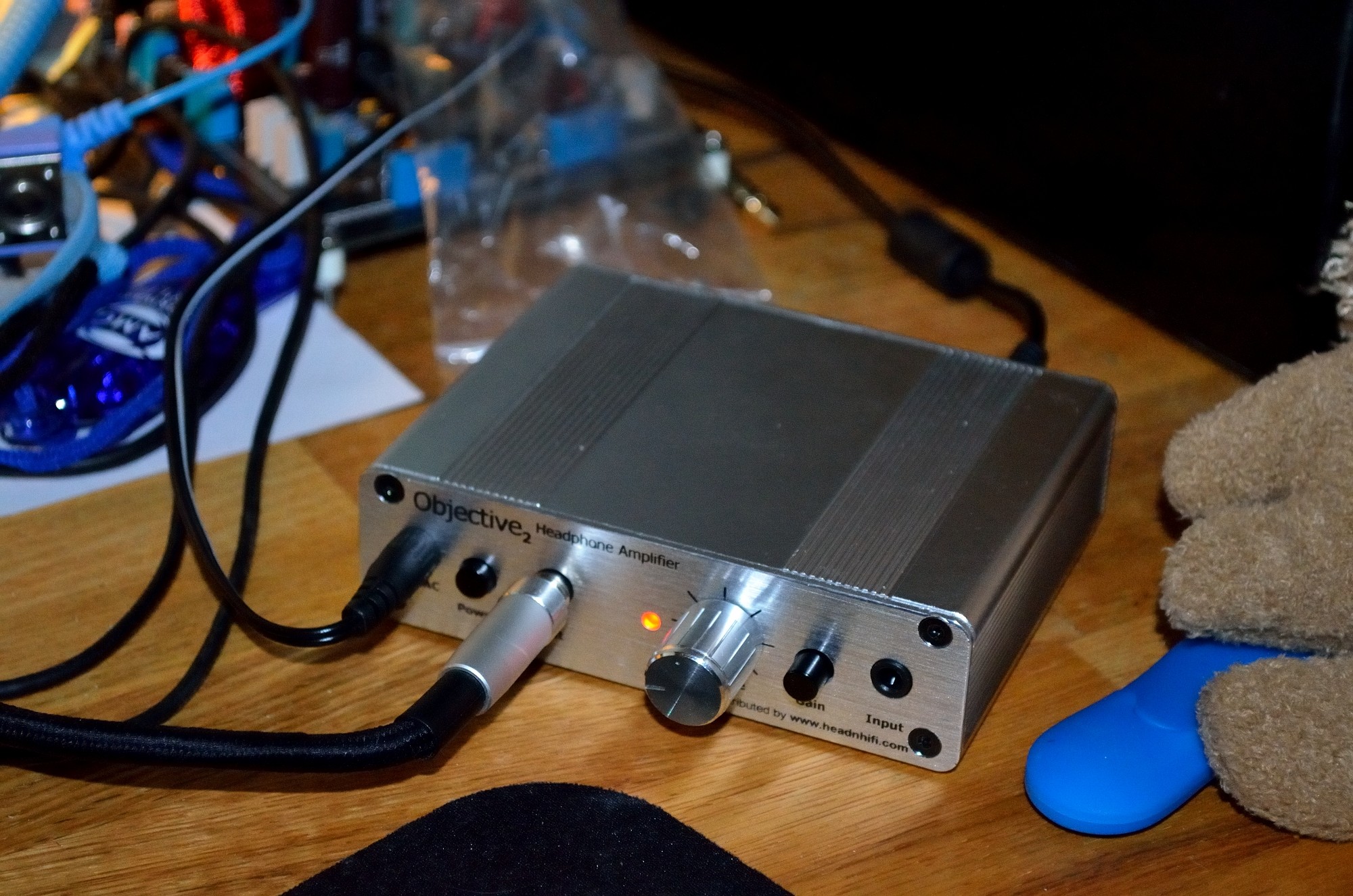

Nej, lampan är faktiskt röd. (2012-12-04 21:58:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dedikerat bord den här gången, skönt att slippa använda skrivbordet. (2012-12-04 21:58:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

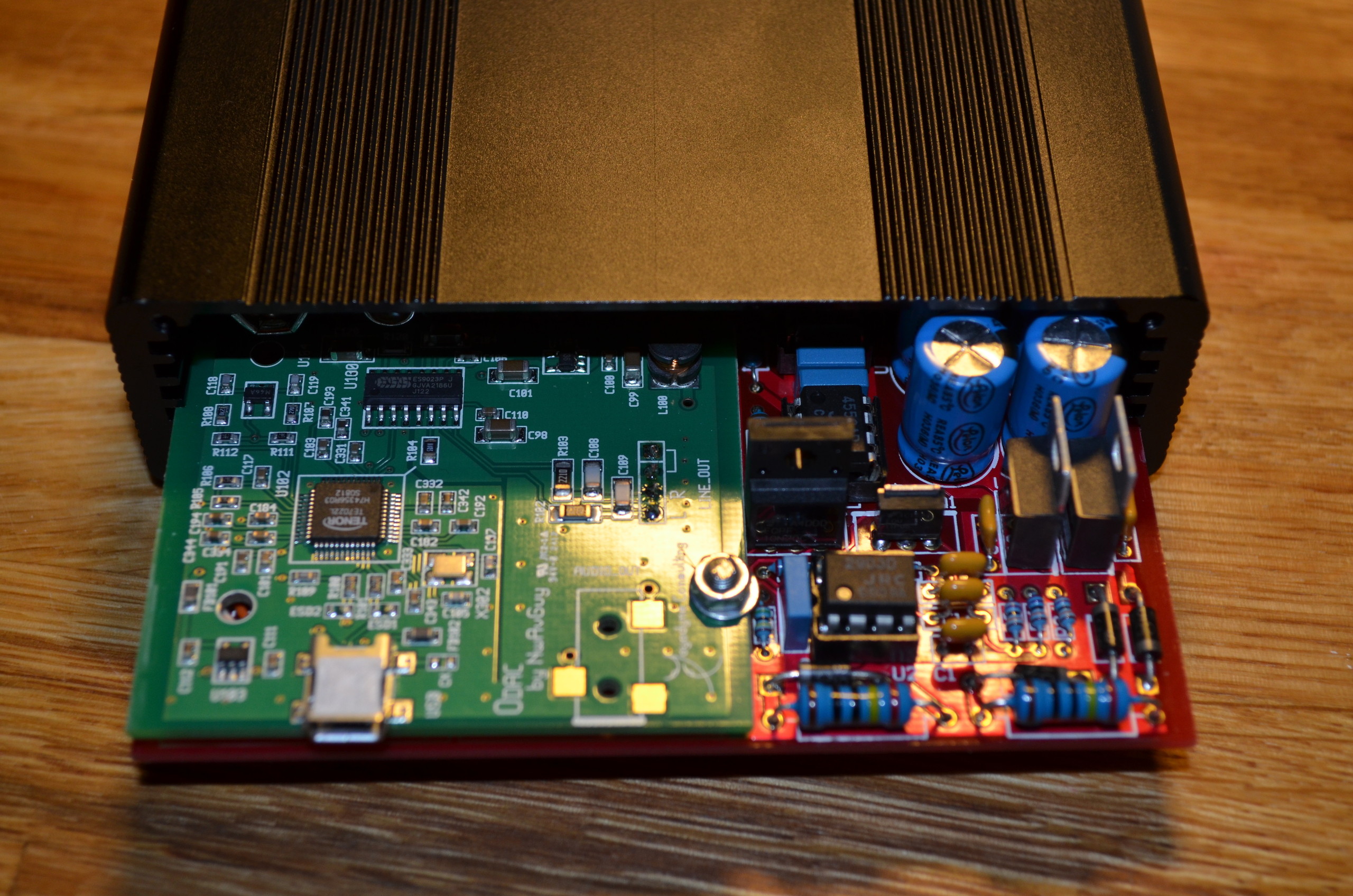

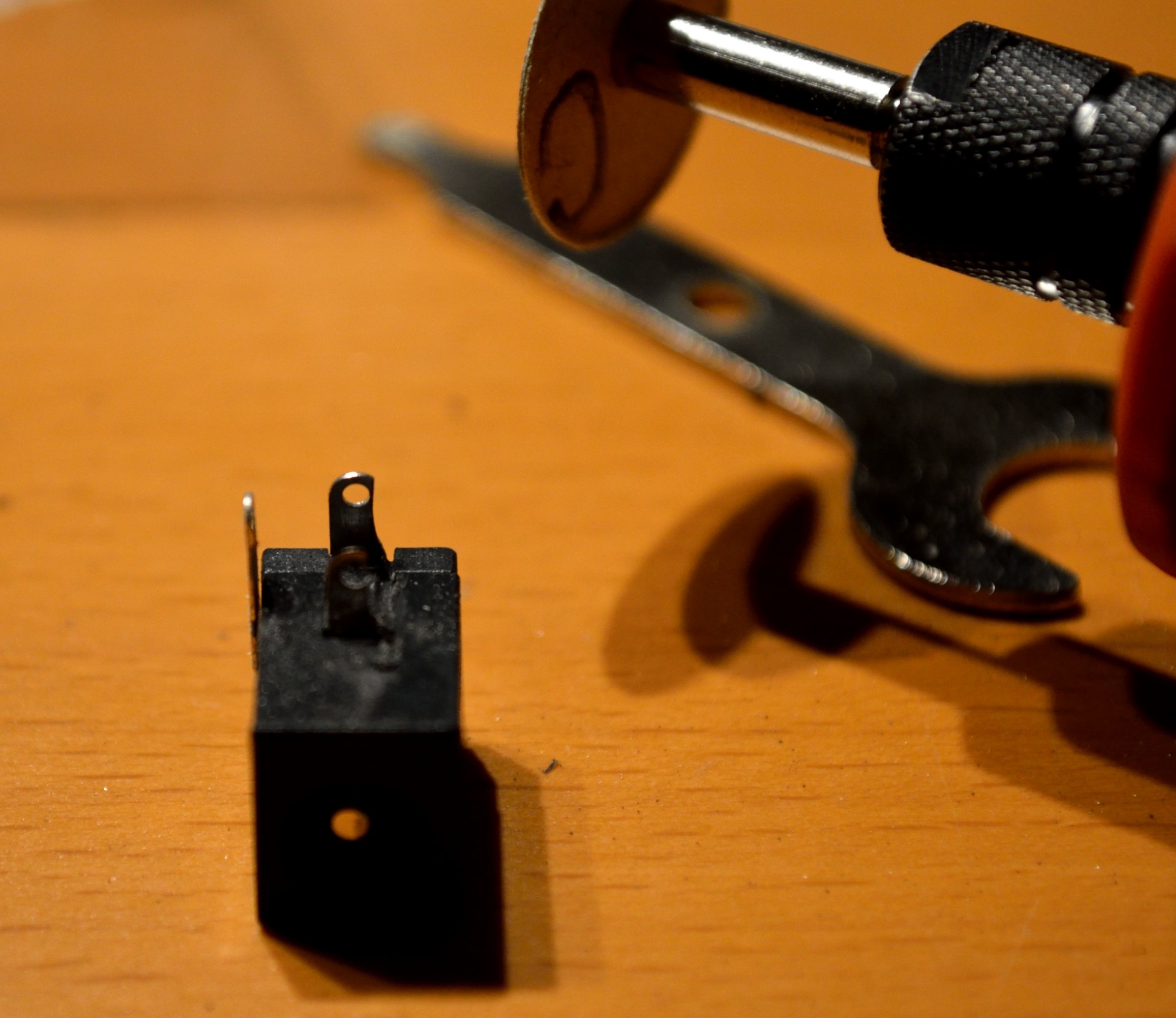

Fick lära mig att använda dremel också. Behövde fila två av benen till strömkontakten. Lånade dremeln av grannen, han är snäll han. Gick faktiskt väldigt enkelt och snabbt att fila så dom gick ner i hålen på kortet. (2012-12-04 21:59:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
