Hej och välkommen.



Det första jag vill göra är att tacka min vapendragare och vän, Andreas L. Utan honom hade detta projekt blivit betydligt svårare. Tack så mkt!



Här kommer ni kunna följa mitt första högtalar bygge. Kika gärna in i tråden som ligger under "gör det själv".
http://www.minhembio.com/forum/index.php?showtopic=264218



Som sagt, detta är mitt första bygge. Oco tänkte att jag skulle hitta en enkel högtalare, men hyffsat enkla filter att bygga. Har…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder
Eeskels Minis
Så här kommer de förhoppningsvis se ut när de är klara. (2010-07-16 22:10:16)
Produkter på bilden:

Uppackning

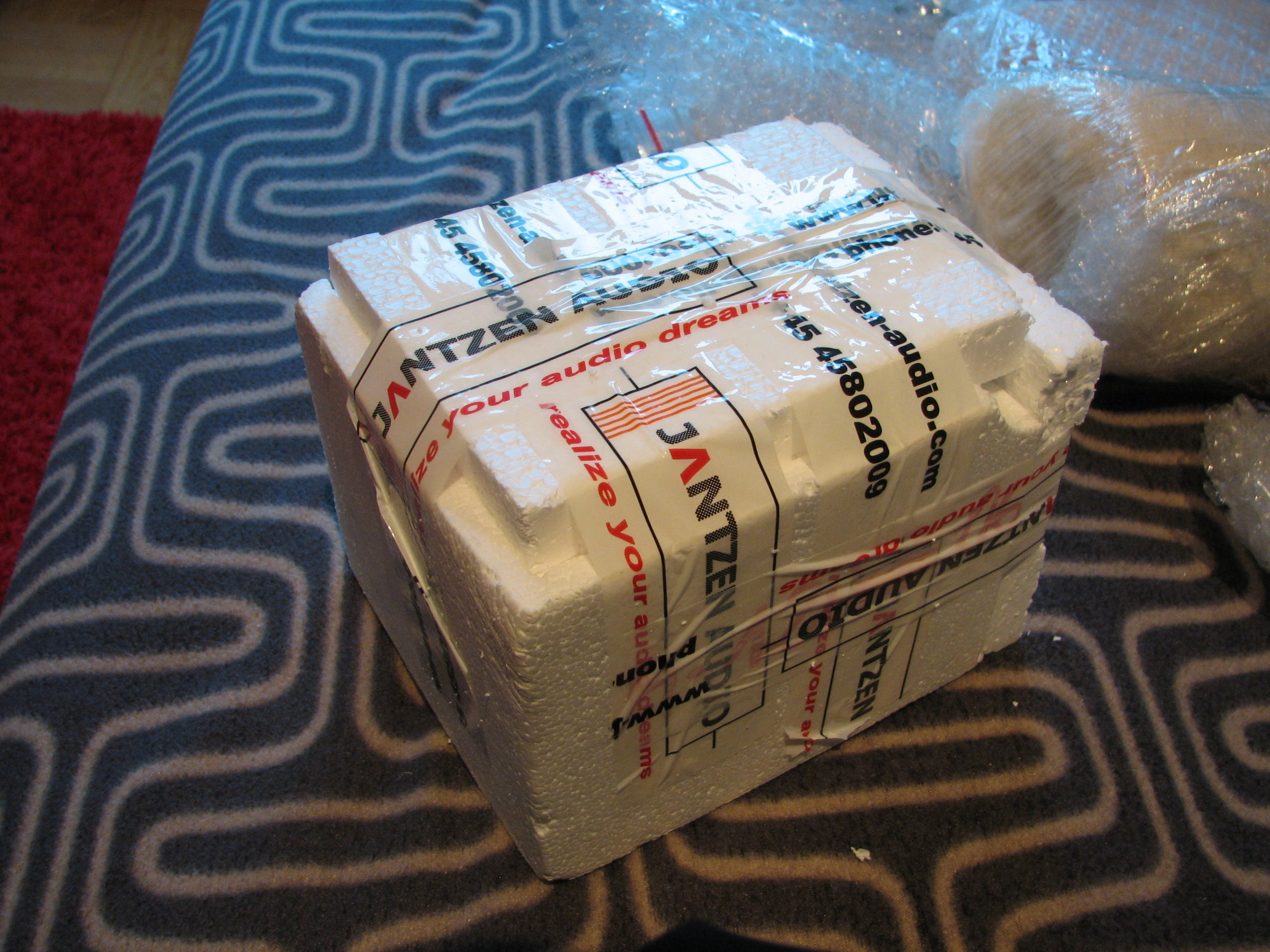

Fick ett stort paket. Undra vad det ligger i paketet :) (2010-07-16 22:12:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning
Låg en jävla massa frigolit... Var e mina element :/ (2010-07-16 22:14:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning
Sådär ja! Efter lite grävande så börjar det likna nått. (2010-07-16 22:16:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning

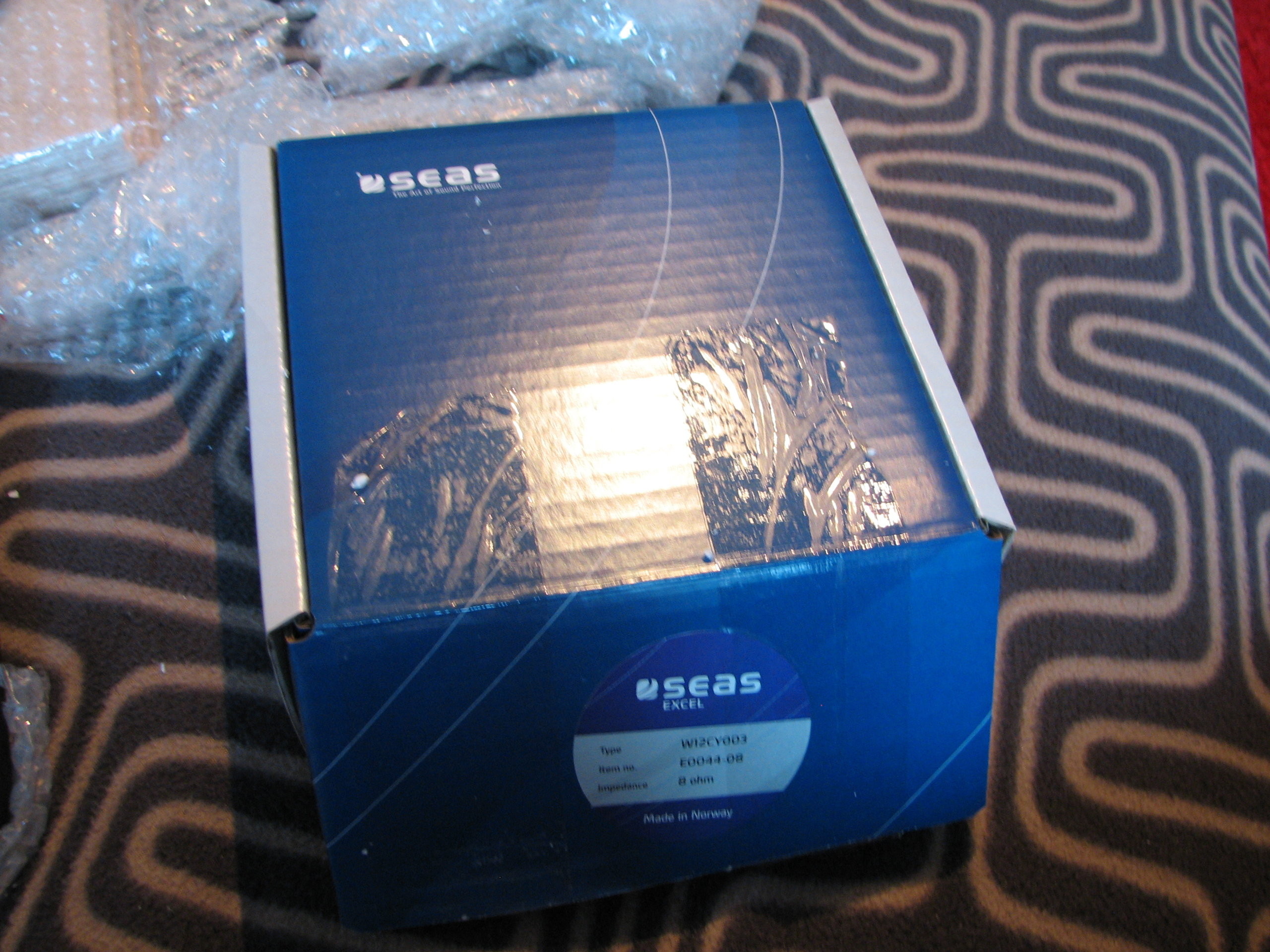

Seas. Undrar hur midbasen ser ut. (2010-07-16 22:18:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning

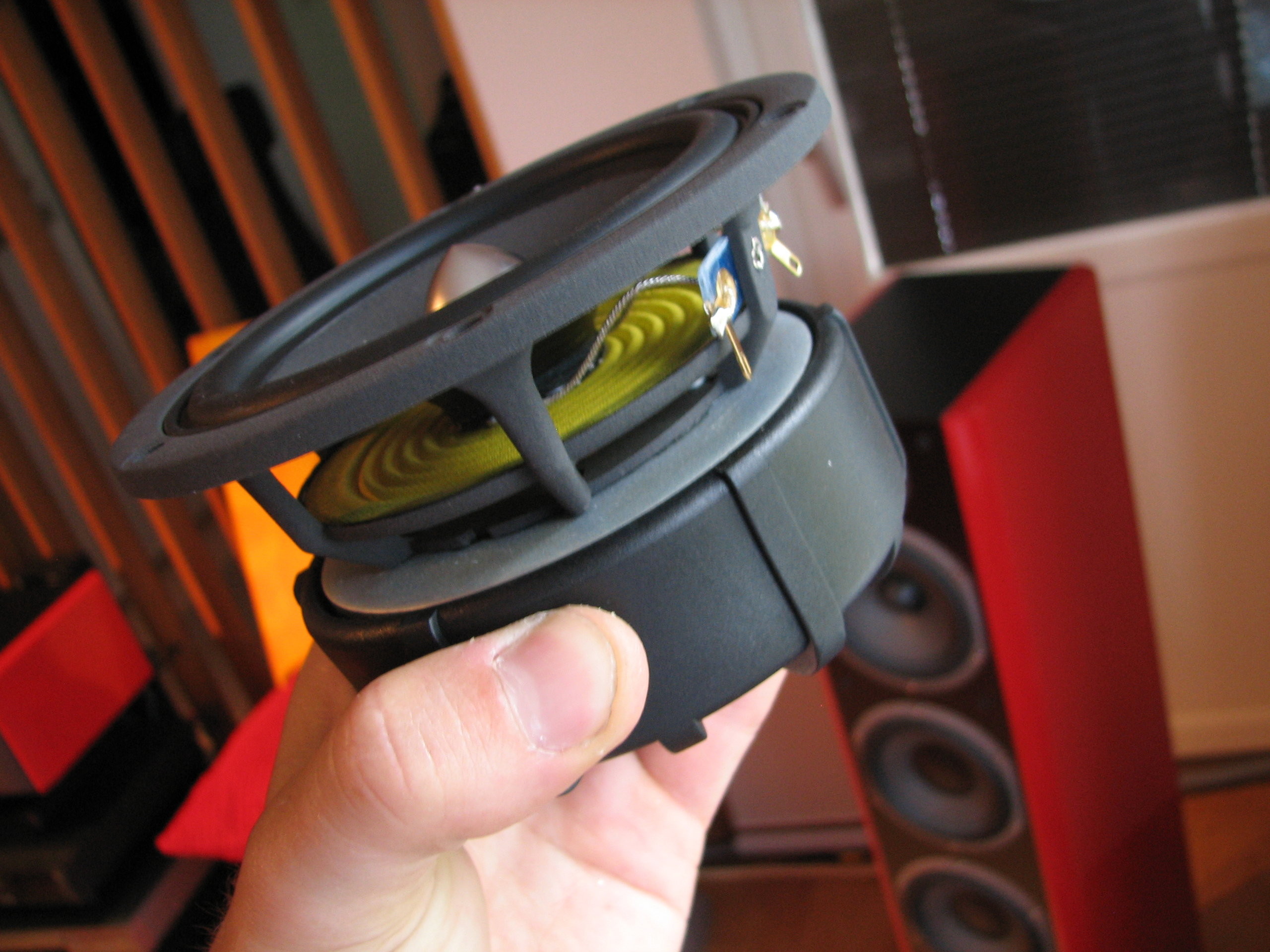

Vackert! Elementet heter Seas Excel W12CY003. Är ett 4.5" element. (2010-07-16 22:19:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning
Midbasen igen. Hyffsad magnet. (2010-07-16 22:21:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning
Dags för att titta till diskanten. (2010-07-16 22:22:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning

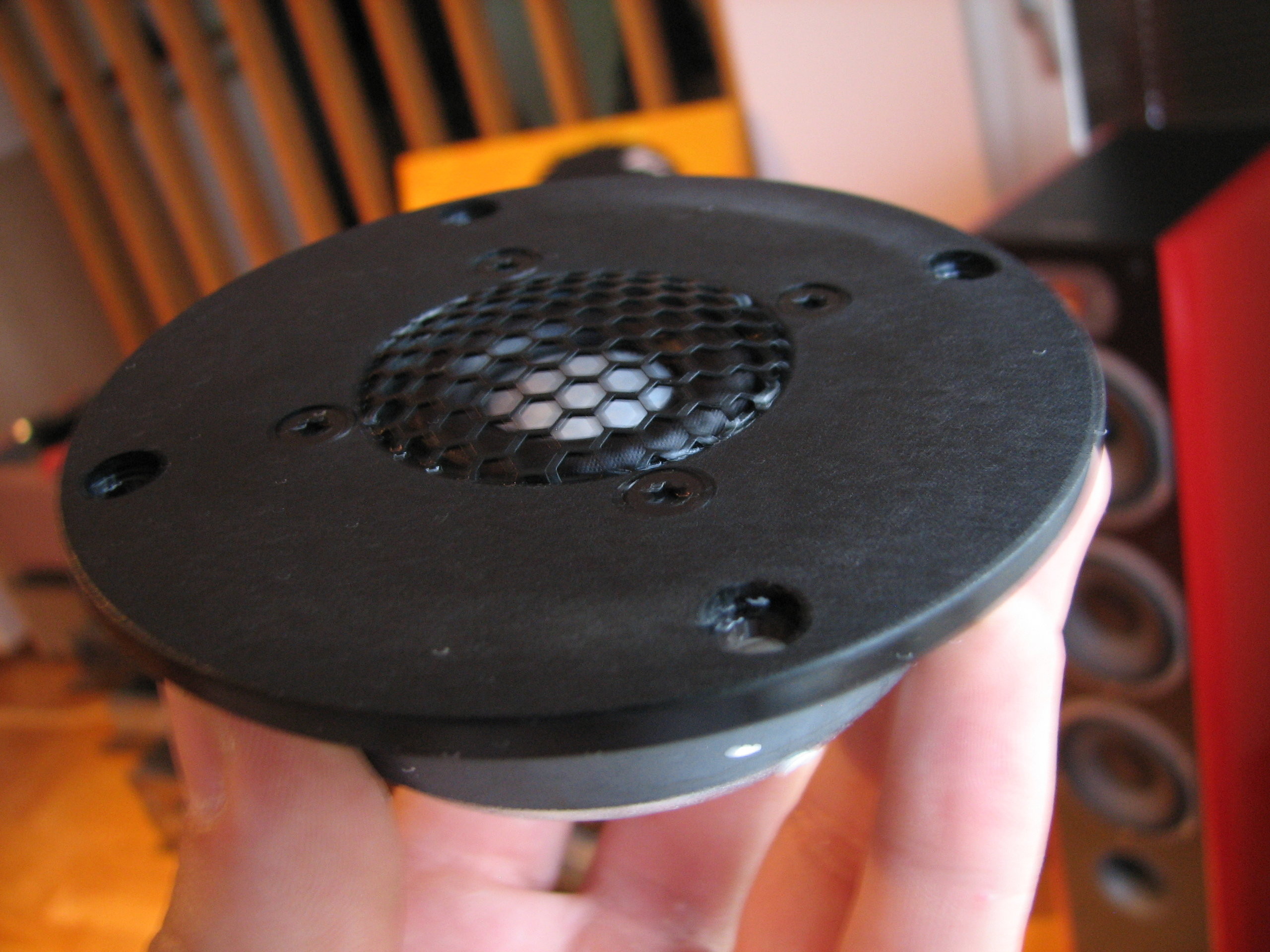

Seas 22TAF/G. Är ett 1" diskant. (2010-07-16 22:24:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning

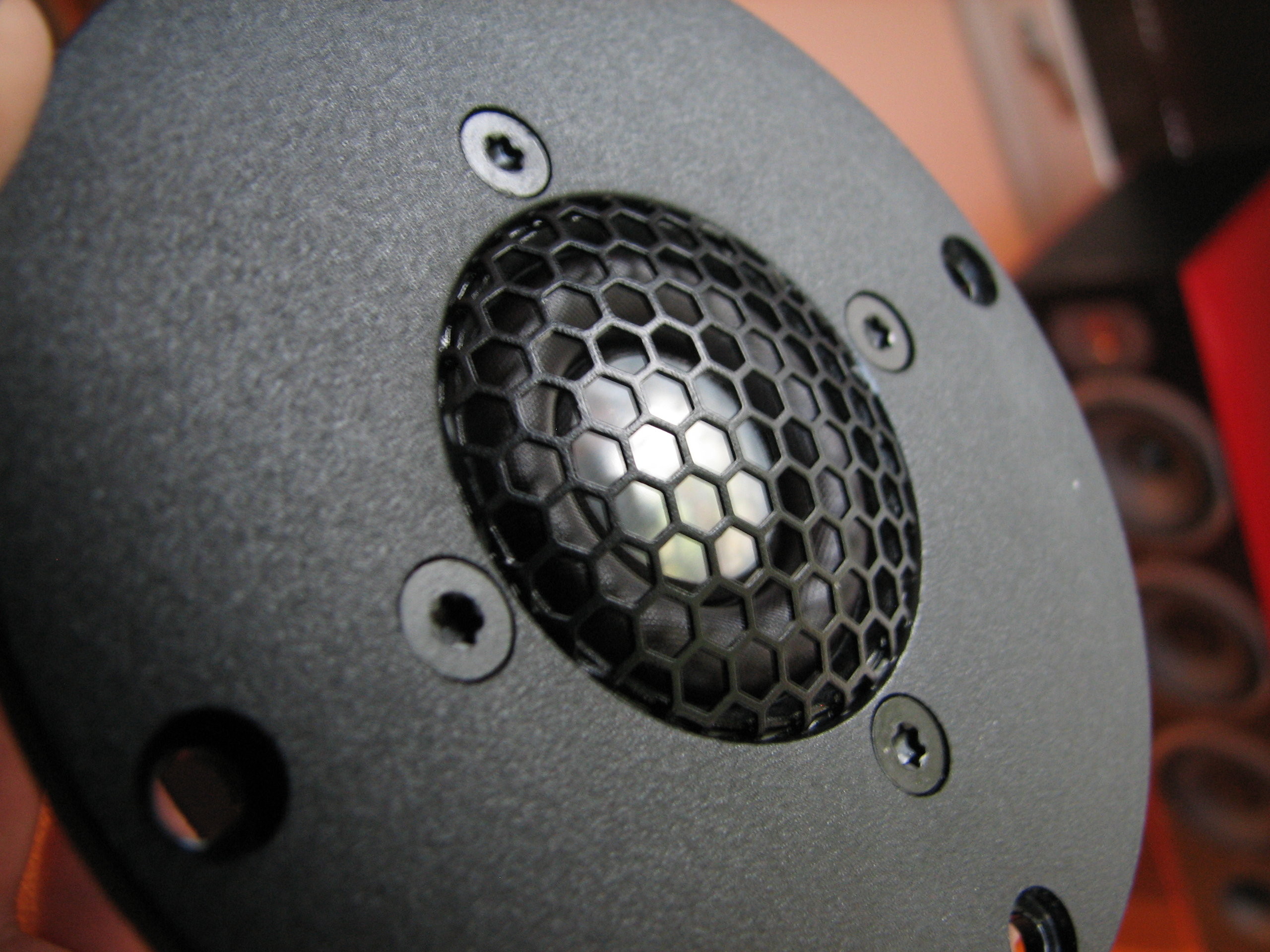

En närbild på diskanten :) (2010-07-16 22:26:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppackning

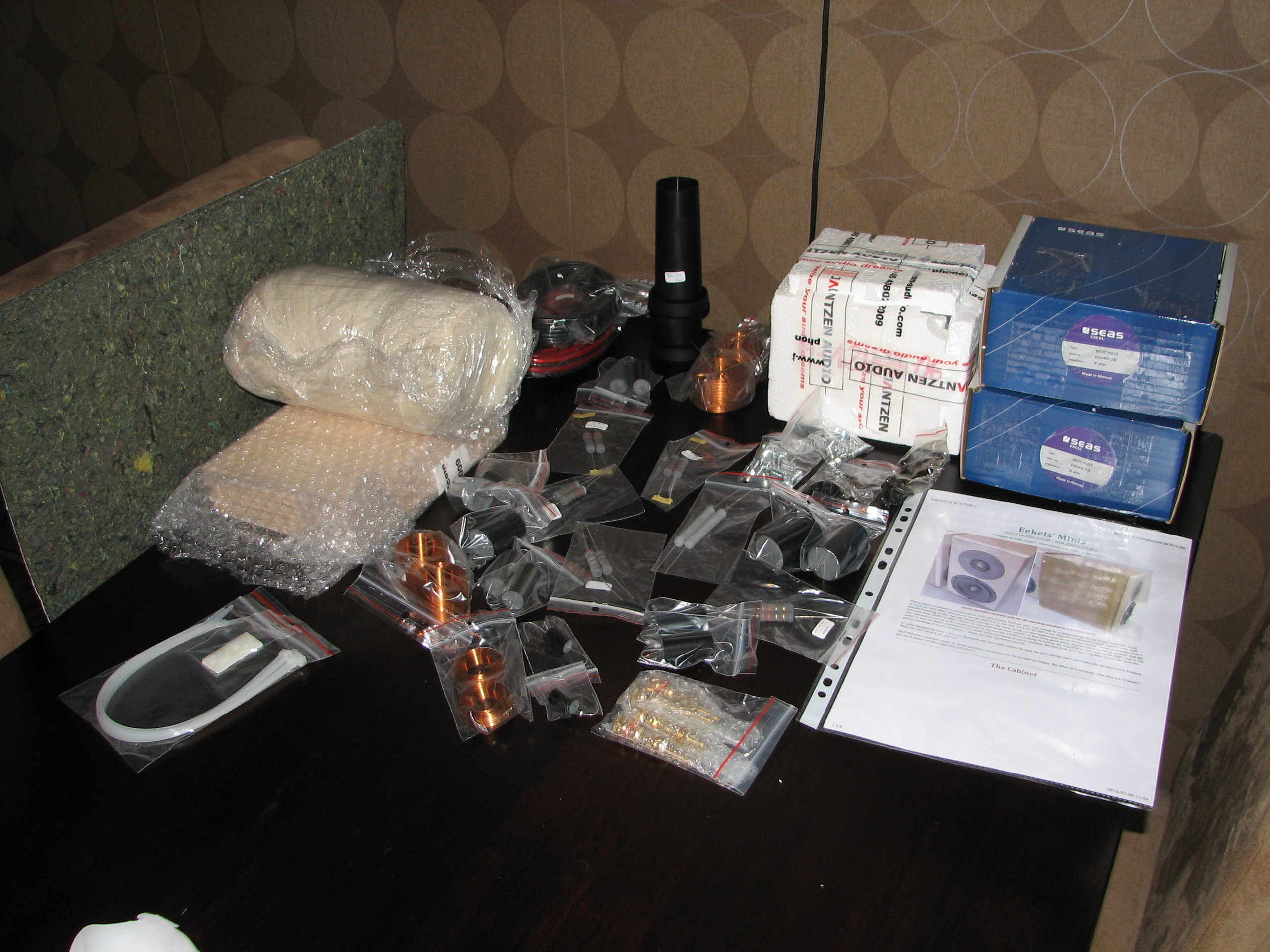

Mycket grejer blir det :D (2010-07-16 22:27:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

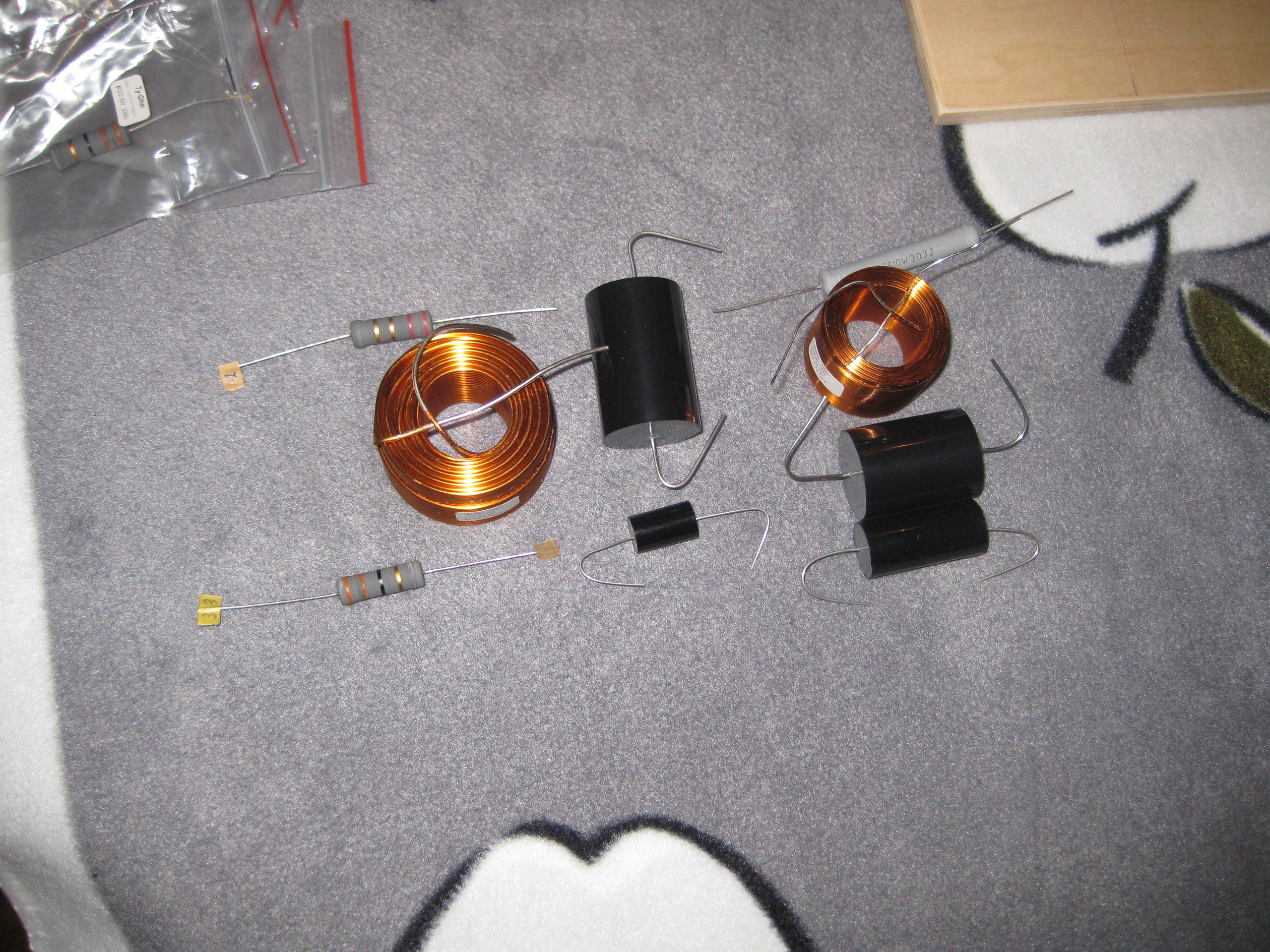

Delningsfilter, bas

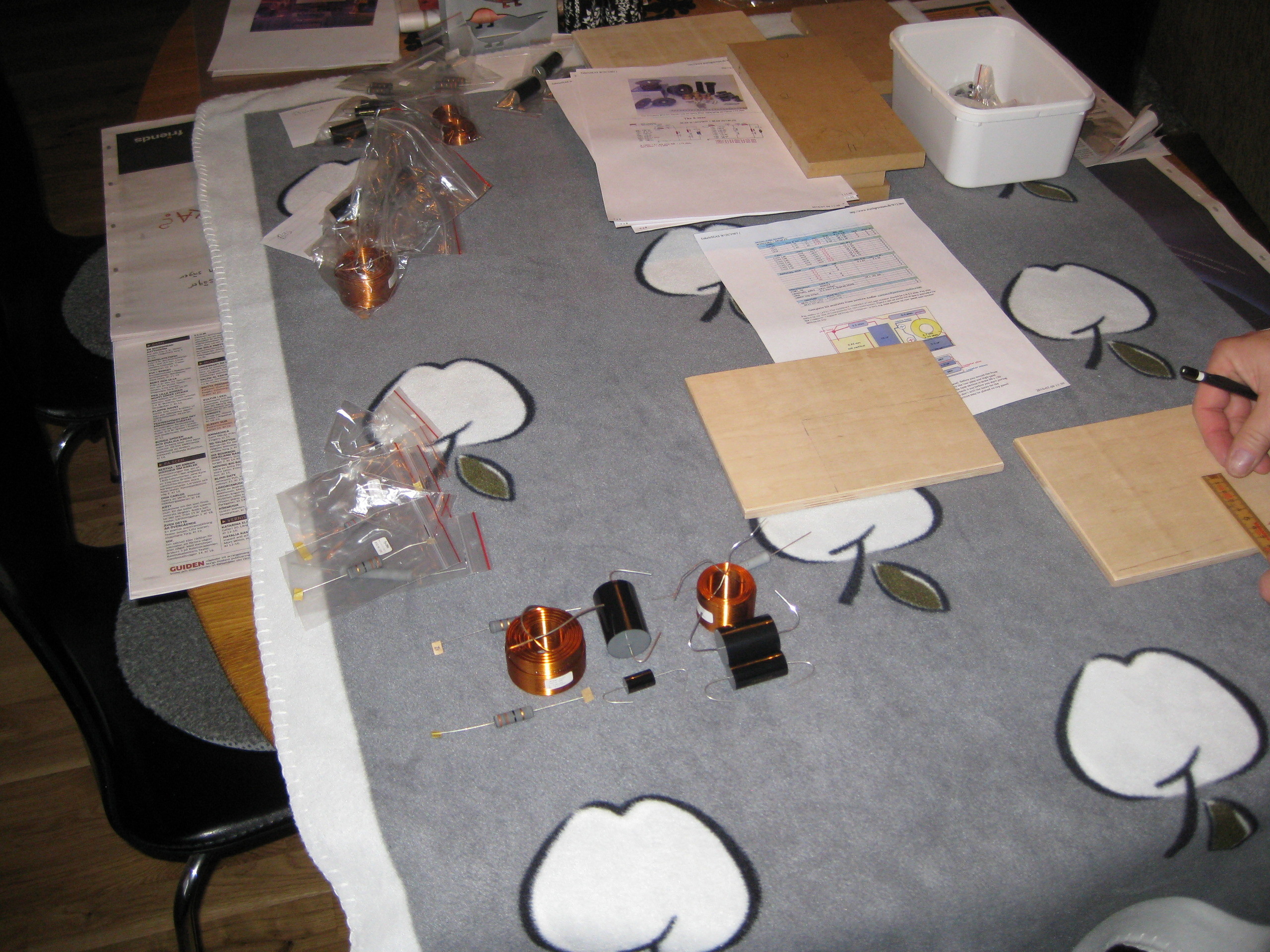

Dags att bygga filtrena till basen. (2010-11-22 18:32:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Layouten
Jahopp. Så här skall de tydligen se ut. Bara att börja limma och löda. (2010-11-22 18:35:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Done!
Så vart det. E allt nöjd. Vart min riktigta första lödning. Under farsgubbens översyn. Storlek på filtren; 8x13 cm. (2010-11-22 18:37:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Filter till diskant

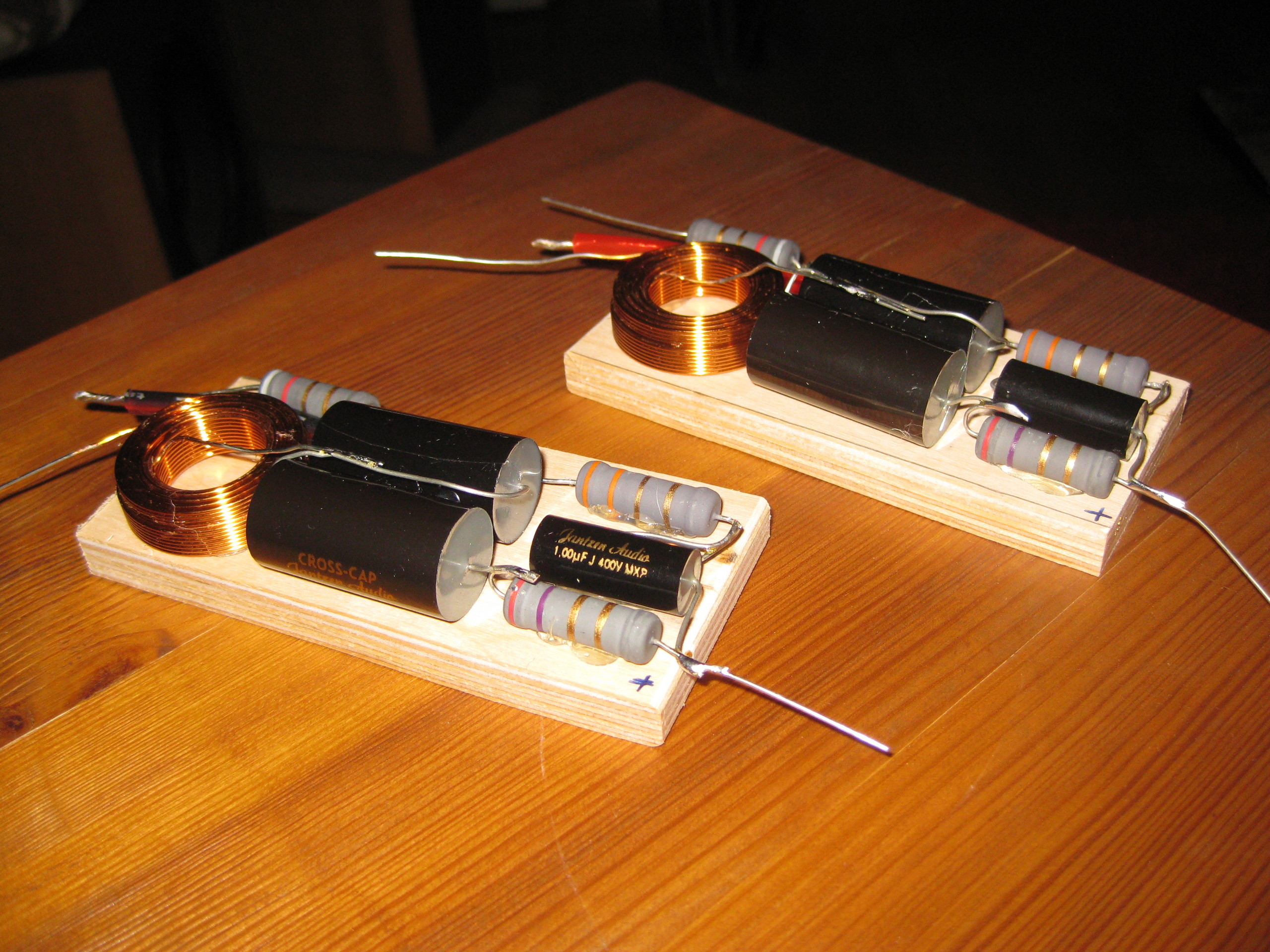

Känns skönt att få klart filtren till diskanterna. Kanske blir en provspelning :) (2010-11-24 22:27:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

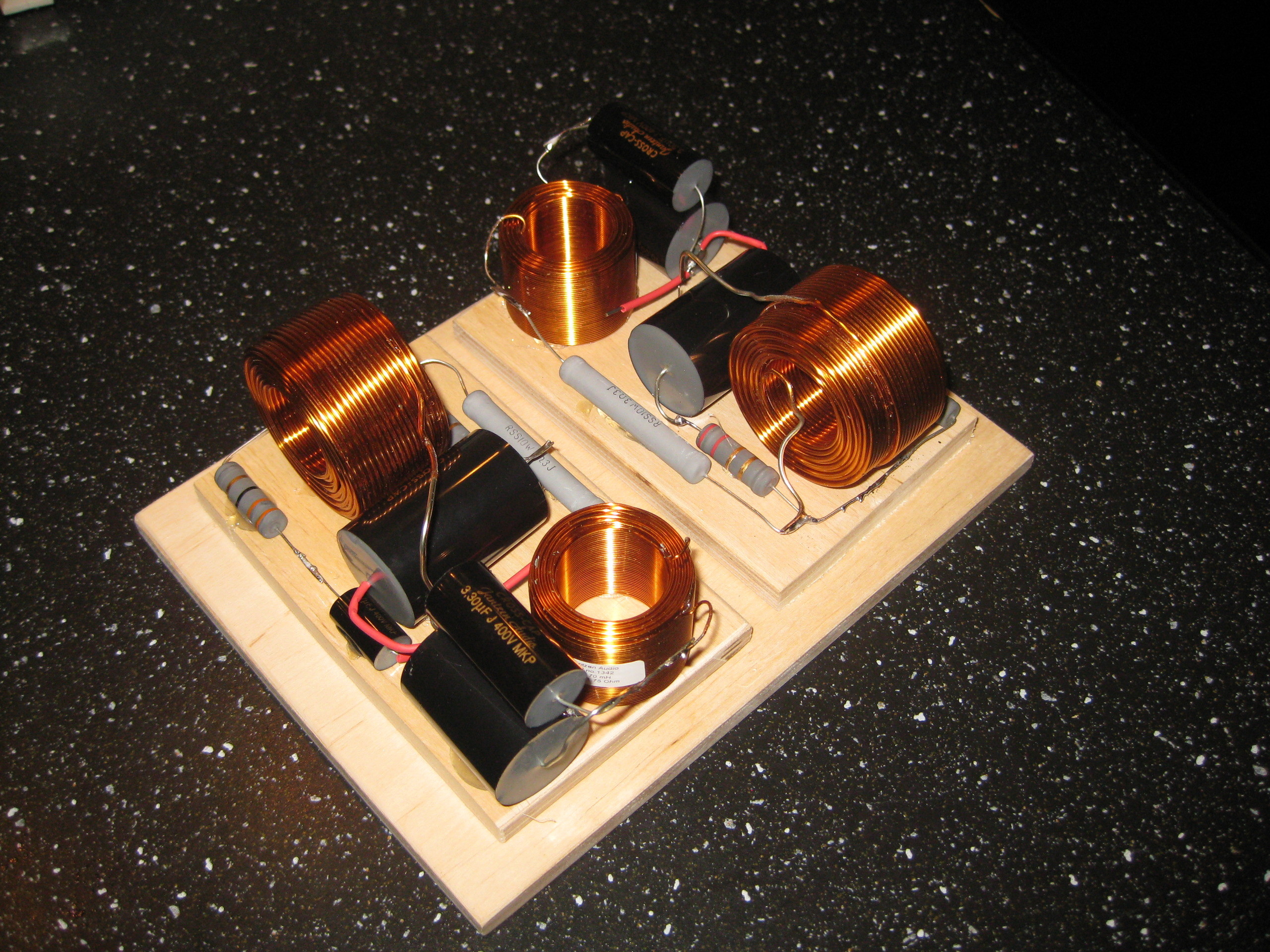

Äntligen!

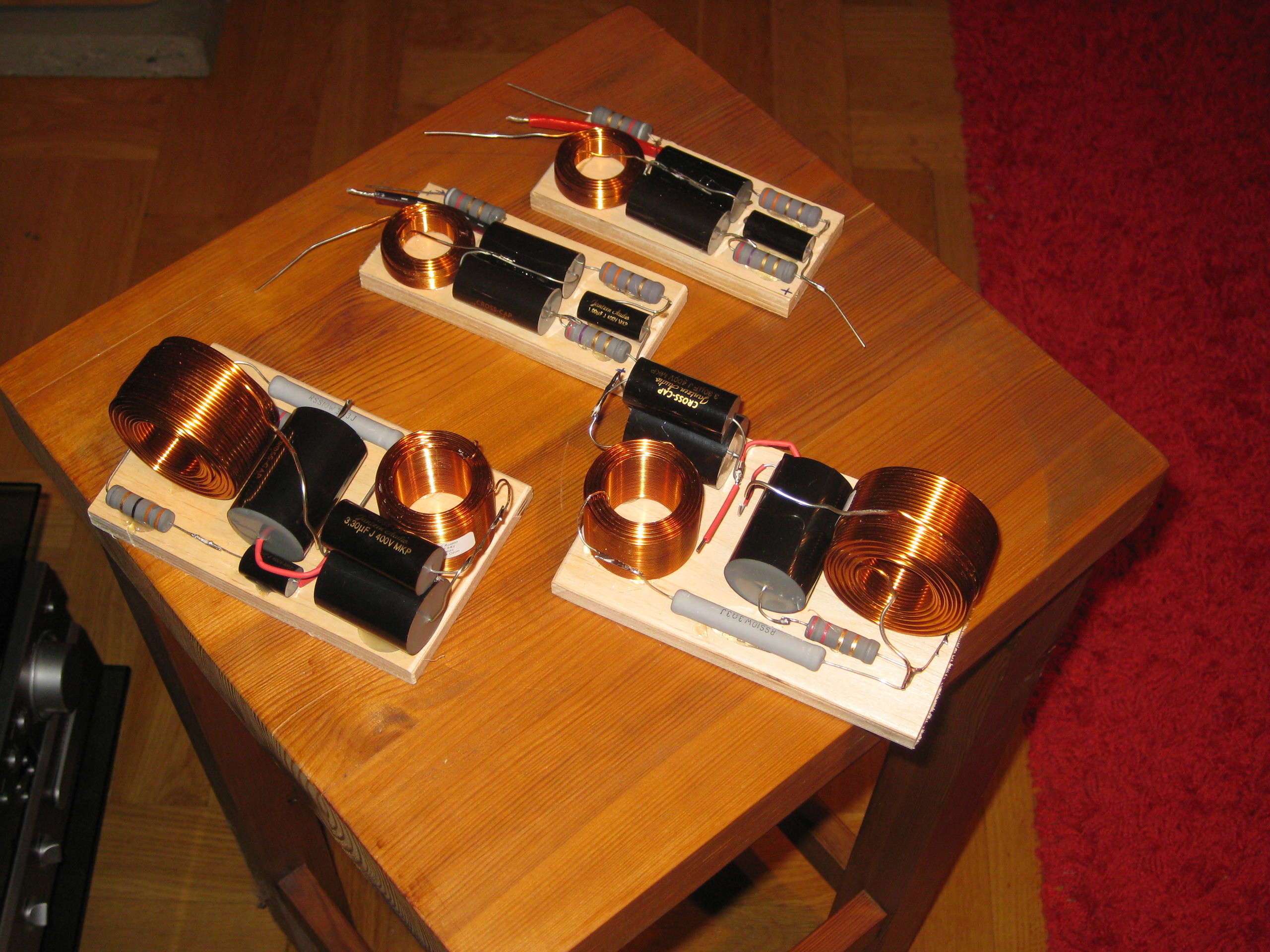

Då är filtren äntligen klara. Nu skall det borras och fräsas klart i kabinetten, så blir det ihop montering. (2010-11-24 22:30:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att borra :)
Då var det dags att fixa de sista hålen. Många bokstäver blir det :D (2010-12-02 16:42:18)
Produkter på bilden:

Verkstaden.
Min gode vän Andreas letar efter damsugarslang. (2010-12-02 16:44:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att starta upp.
Alla hål utmärkta. Bara att köra igång :) (2010-12-02 16:45:03)
Produkter på bilden:

Torrmontering
Var ju bara tvungen att montera ihop en. för att se hur passning och storlek blev :) (2010-12-02 16:46:36)
Produkter på bilden:

Torrmontering
Fronten... (2010-12-02 16:47:58)
Produkter på bilden:

Sidan.
Det som nu skall göras är; limma, spackla/slipa, i med delfilter, terminaler, basport. Sedan iväg på lack. Och sist i med dampning och måntera fronten :) (2010-12-02 16:48:40)
Produkter på bilden:

Del. filter limmade.
Då så. Har hänt en del sedan sist. Här limmas del filtret till basen. En sak som jag skall ta med mig till nästa bygge är. Borra hål och dylikt innan filtren byggs upp. Blir så jävla mkt lättare... (2010-12-23 20:52:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hål för porten.
Dags att såga ut hålet för porten. Som tur var, så passade 75mm hålsågen perfekt för basporten. (2010-12-23 20:55:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Insidan.
Över porten kommer filtret till diskanten att sitta. Kommer bli tight... (2010-12-23 20:57:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baksidan.
Blir nog bra när den vita lacken kommer på. (2010-12-23 20:59:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

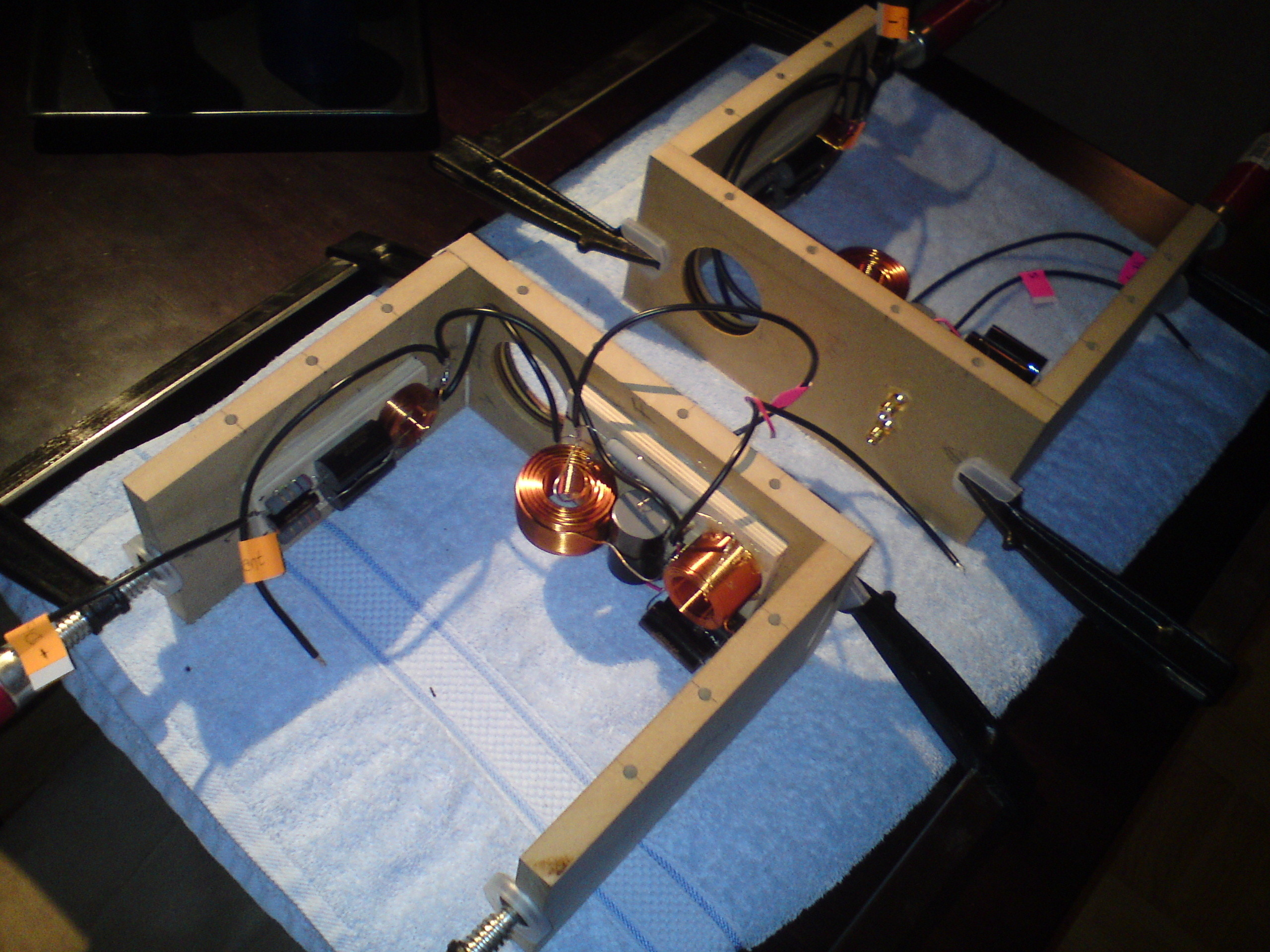

Löda ihop allt.

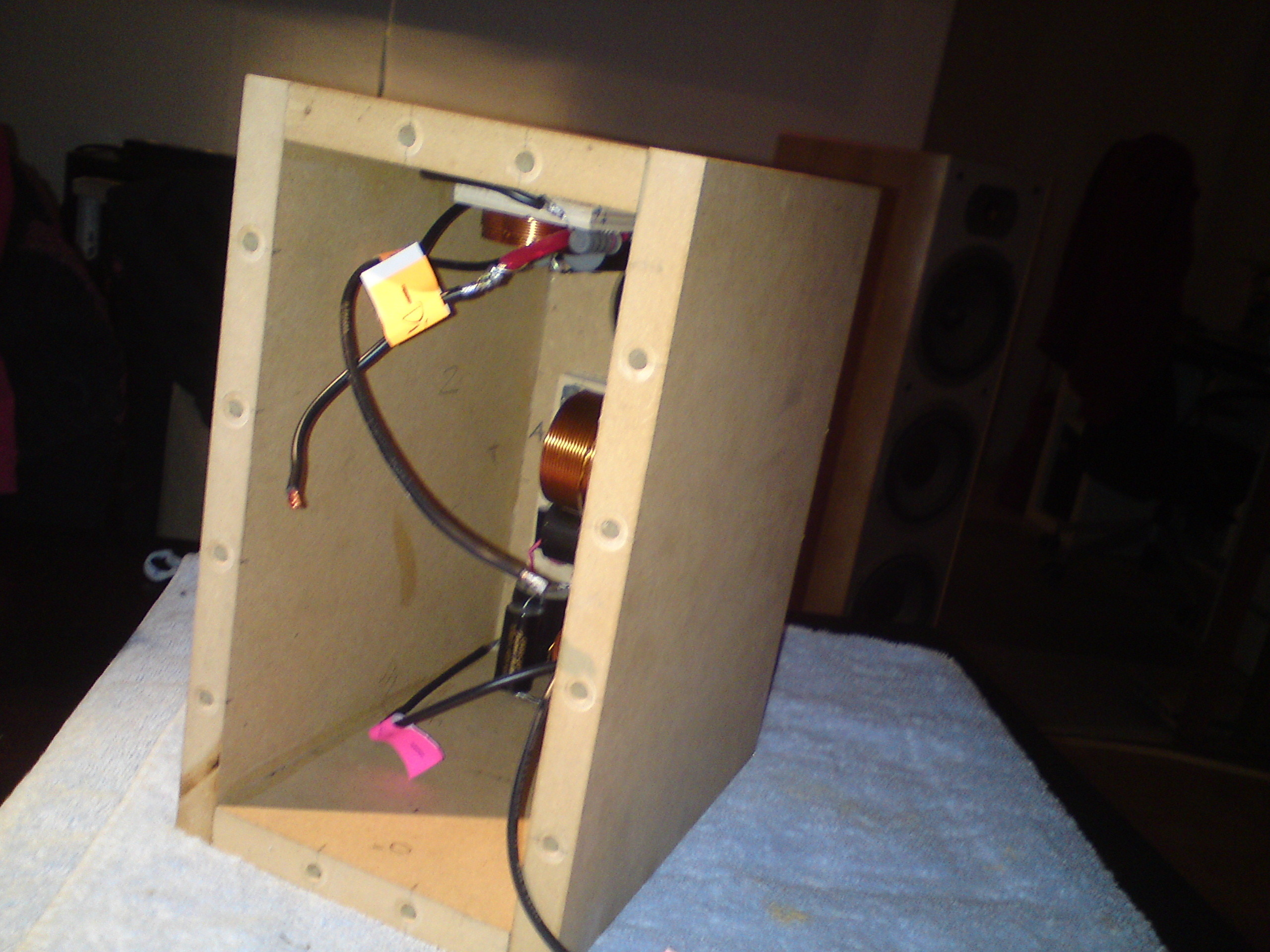

Ja, då vart det äntligen dags att löda ihop allt. Vart inga snygga lödningar, men det syns ju inte endå. (2010-12-23 21:00:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Limmning.
Känns så gott att få ihop lådorna. Terminalerna på baksidan kommer att maskeras upp vid lack. (2010-12-23 21:02:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gör om, gör rätt...
Hade dragit på lim, tryckt dit sidan. Märker då att det inte går att få ihop. Fan! Får ta loss allt. Kontrollmäter då några hål. De visade sig naturligtvis vara för grunda. Bara att ta fram borren... (2010-12-23 21:05:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ihop!
Man kan aldrig få för många tvingar. Dessa lådor lär ju sitta som fen. Det är en sak som är säker. (2010-12-23 21:07:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Börja likna nått.
Äntligen! Lärdomen fårn detta är att jag skulle montera dämp mtrl innan lådorna limmades ihop... (2010-12-23 21:09:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

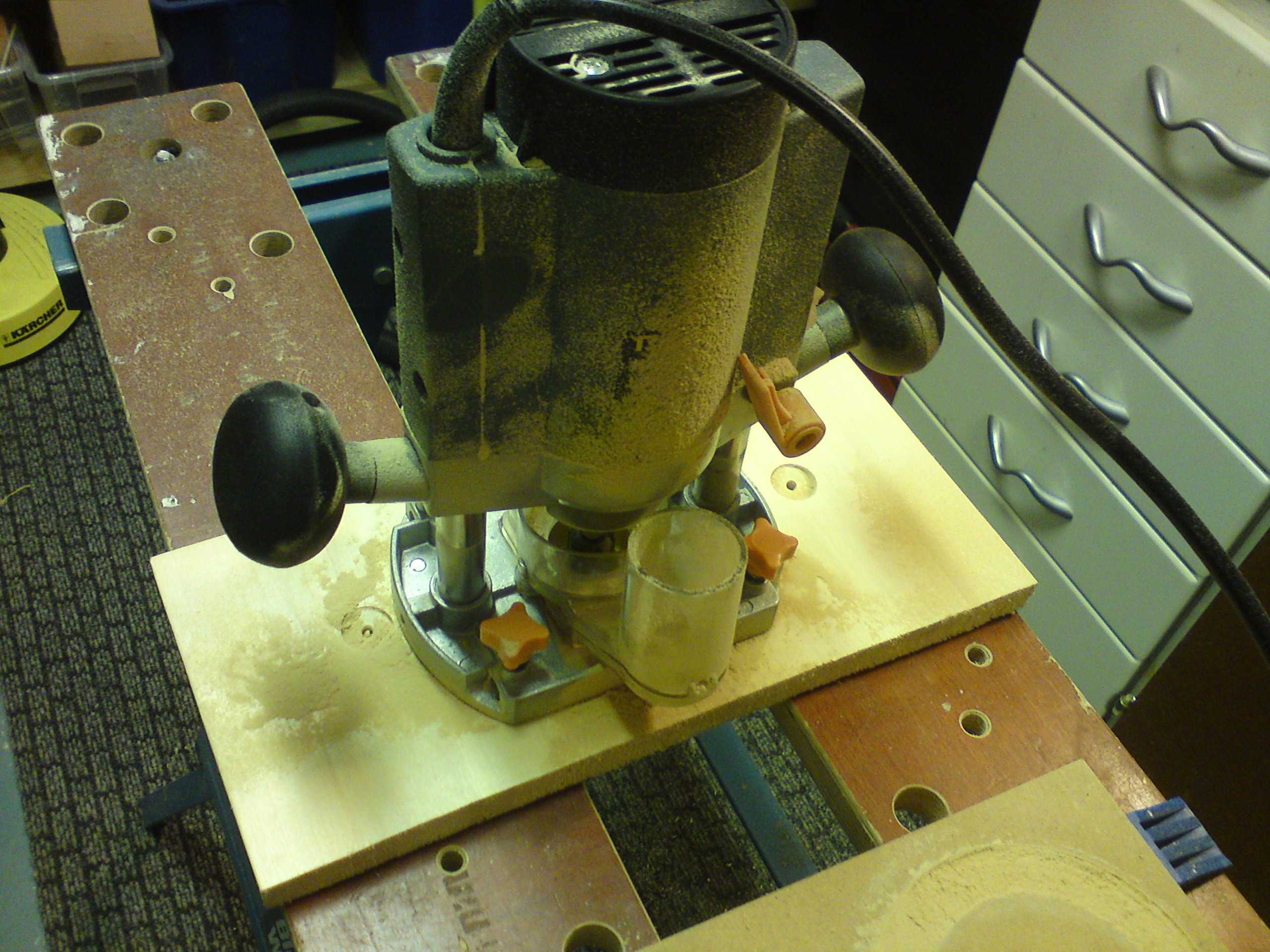

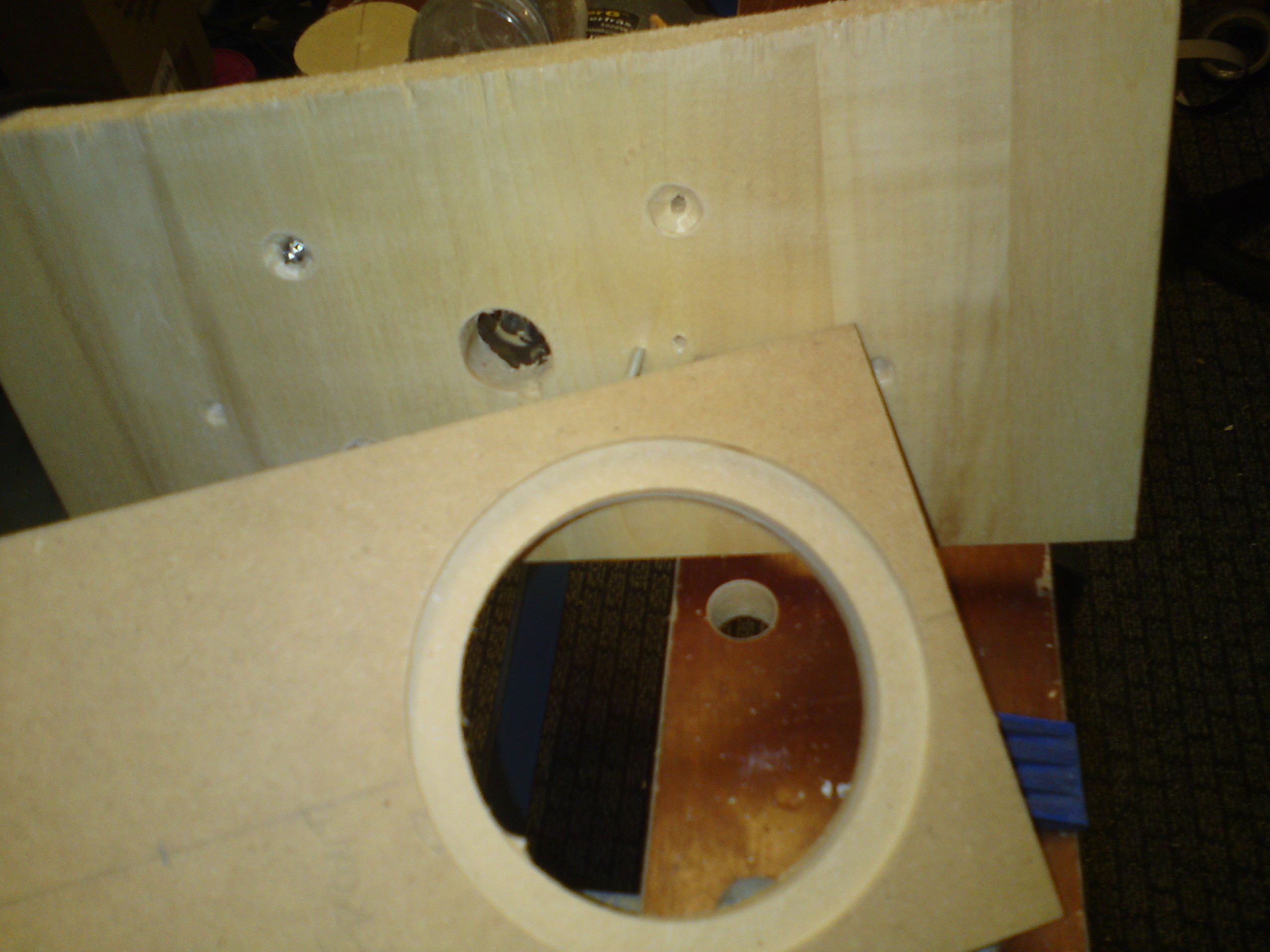

Dags att fräsa!
Var grymt nervös inför detta. Hade i o för sig dubbla frontbafflar till varje hgt. Men har aldrig gjort detta innan. SÅ en tänkte både 1 och sju gånger innan en gick lös :) (2011-02-11 19:57:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

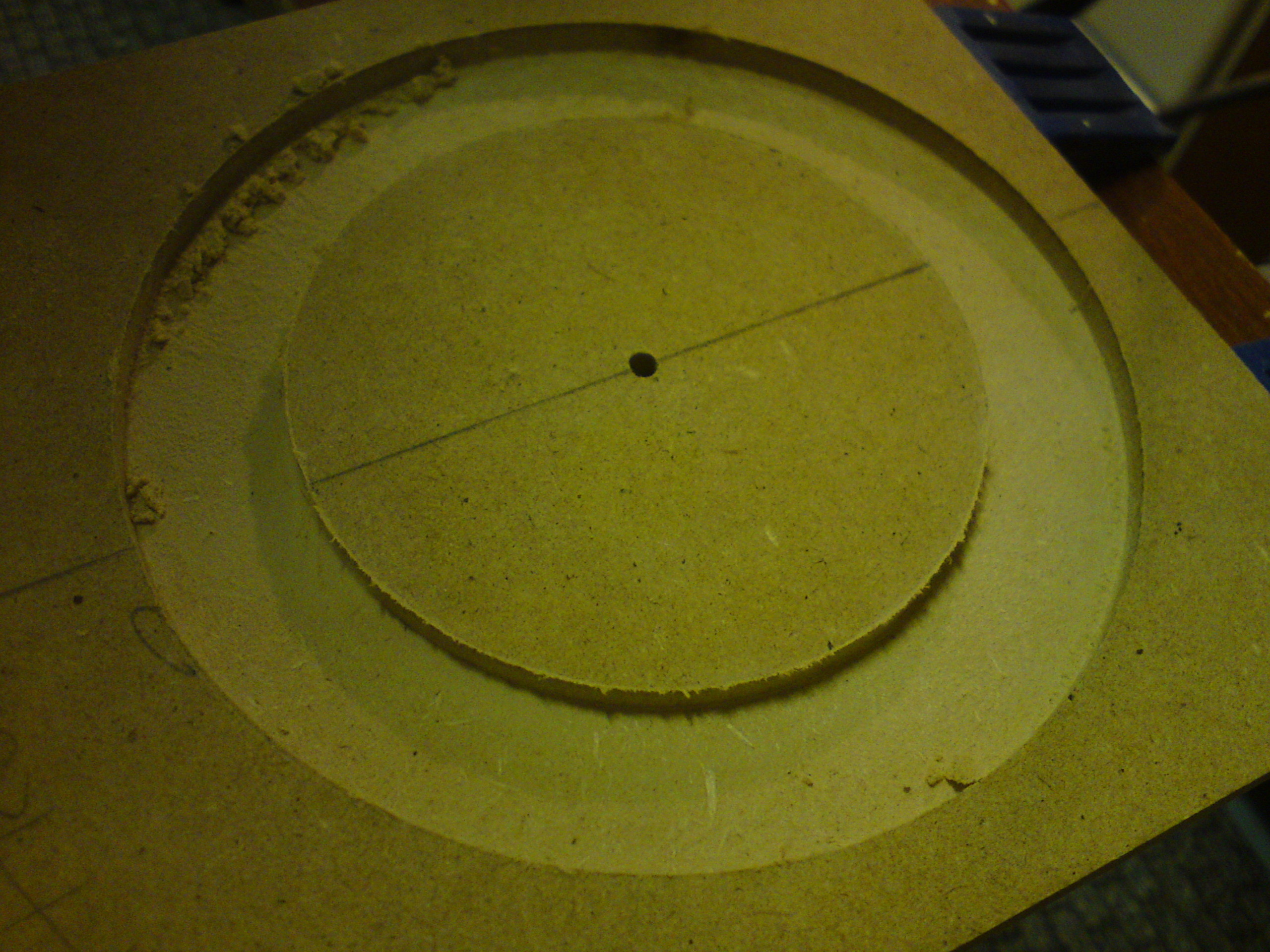

Fräsning.
Dock så gick det ju bra. Försänkiningen klar. Nu dags för hålet :) (2011-02-11 19:59:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En klar. Tre till att fixa. Pust!
Gick ju detta oxå. Men det var svettigt. (2011-02-11 20:01:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

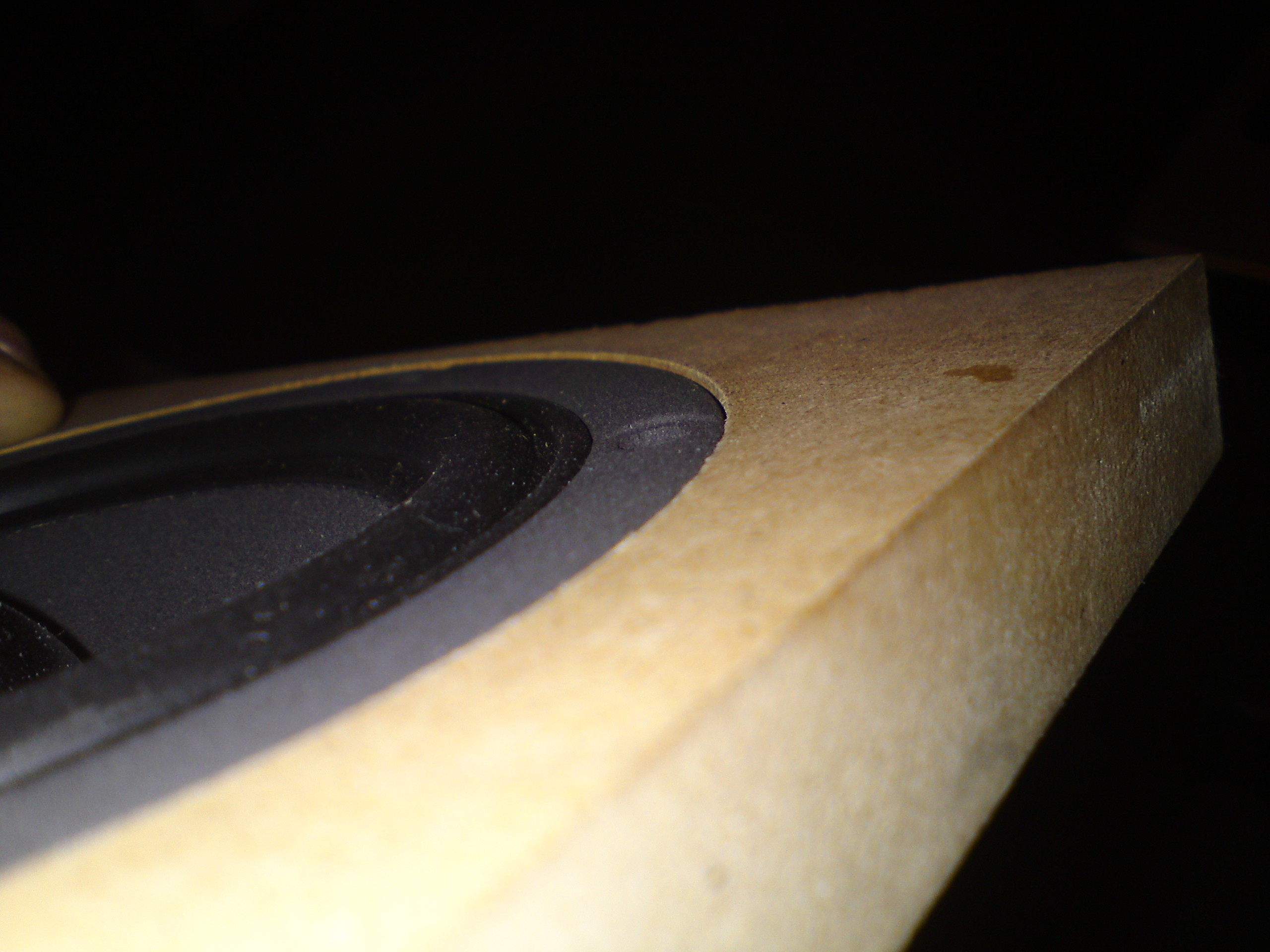

Passning
Passningen blev riktigt bra tycker jag. För att vara första gången. (2011-02-11 20:03:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Passning.
Här kunde det dock varit bättre. Fick en mkt bättre passning för diskanten. Men förhoppningsvis så ser en inte så mkt av detta när fronten är lackad :) (2011-02-11 20:05:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

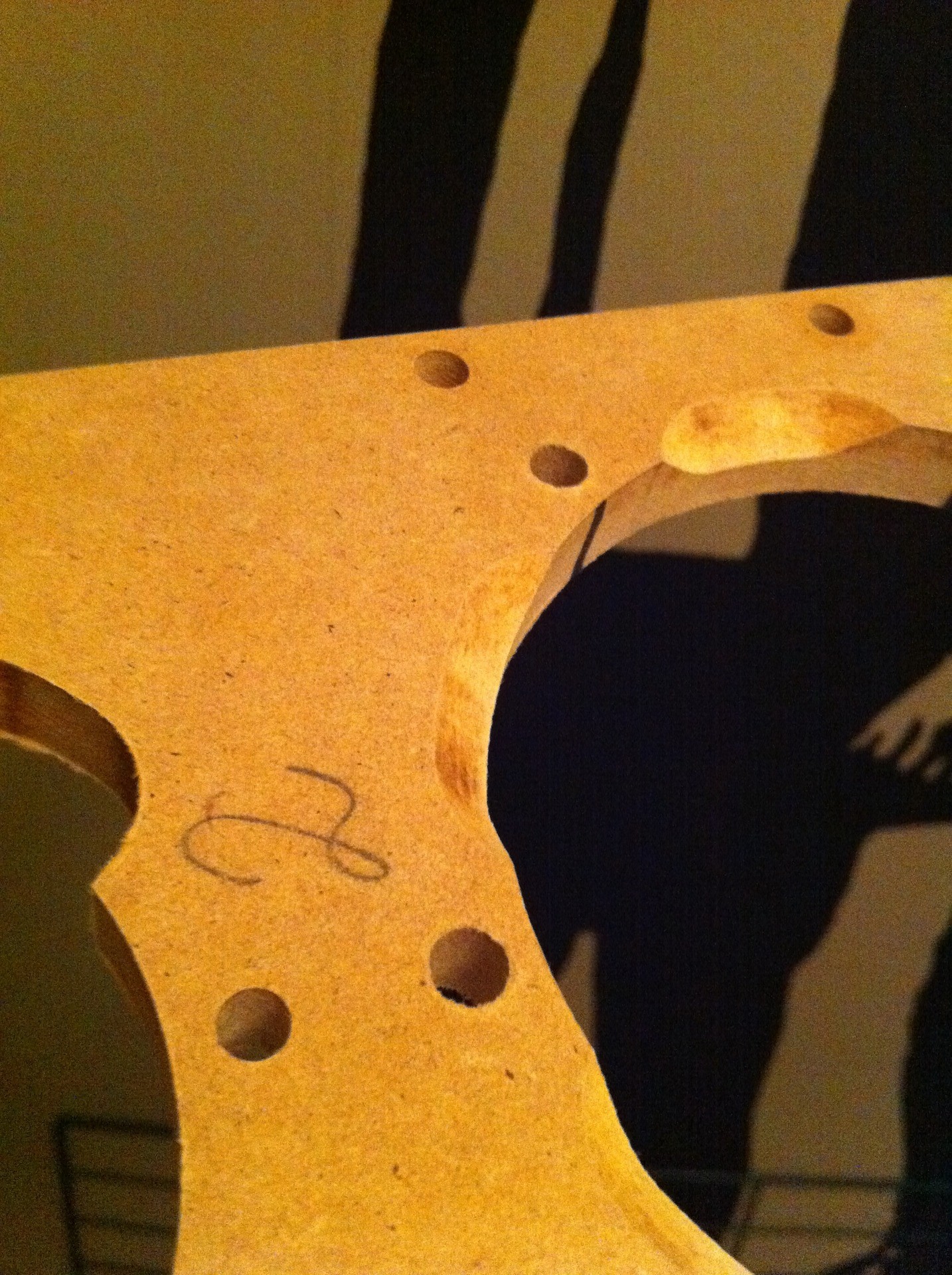

45 grader.
Fräste ur 45 grader på baksidan an fronten, för att underlätta för basen. (2011-02-11 20:07:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdigt.
Så här vart fronten :) Blev nöjd, till nästa bygge som kommer kvalitén att höjas än mer. (2011-02-11 20:09:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att spackla.

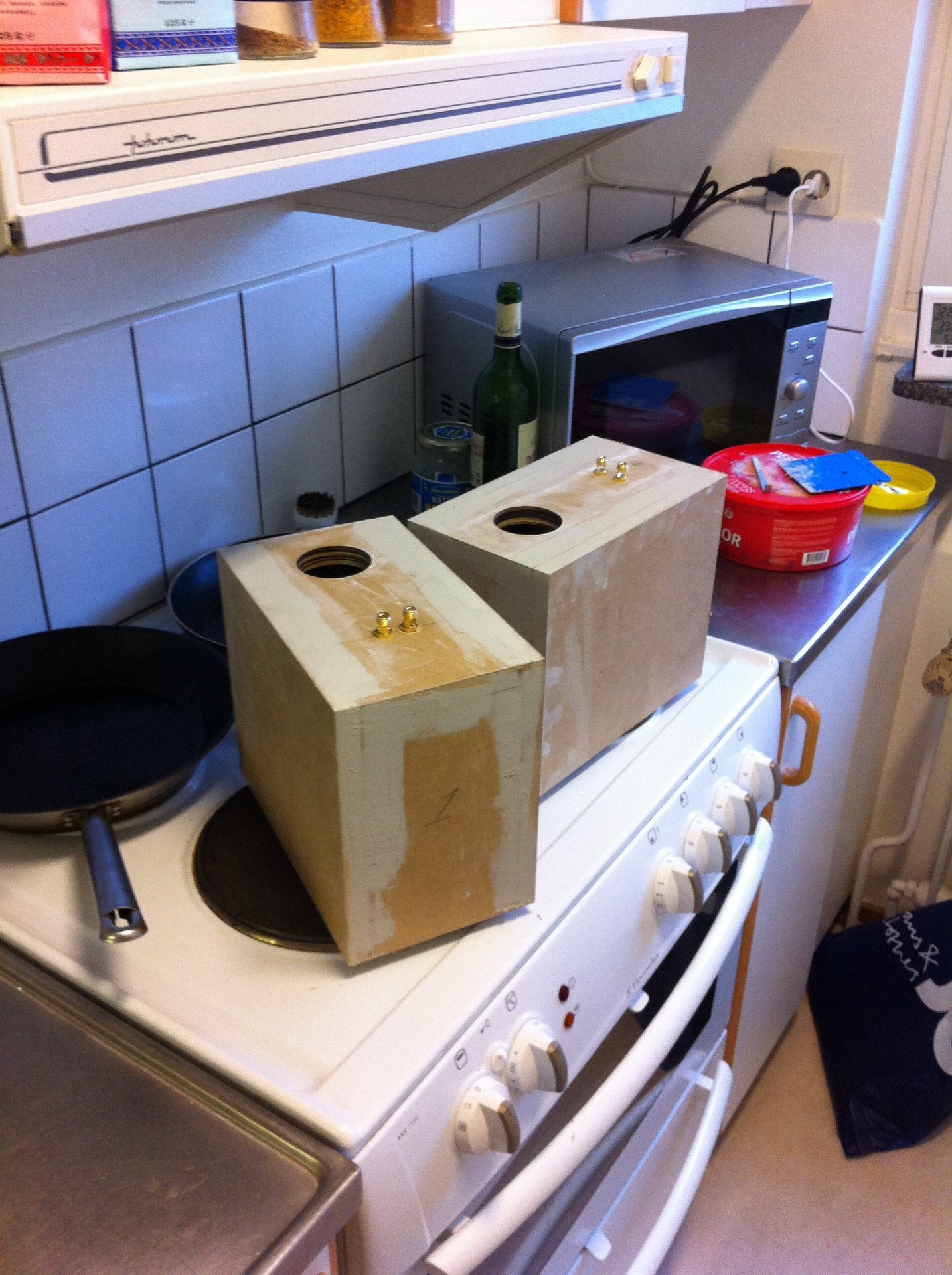

Bor man i en etta, så är det bästa att spackla i köket. Använda fläkten som utsug. Dock luktade det som fan endå. (2011-02-11 20:11:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Snart så.
En bild på hur det kommer se ut. Lådorna är nu hos lackeraren. Han skall lägga det sista spacklet. Väntar ivrigt på resultatet av lackeringen :) (2011-02-11 20:12:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

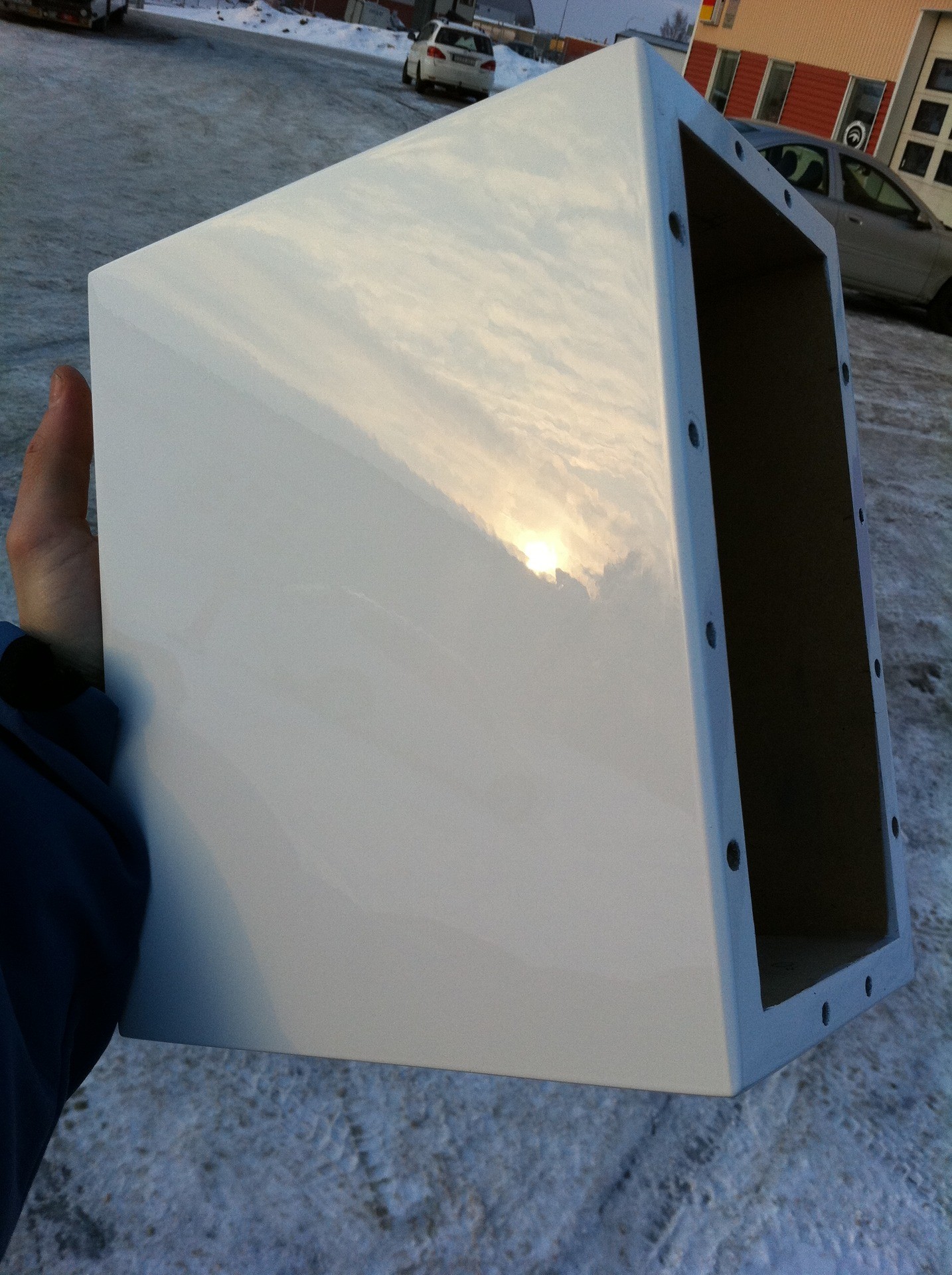

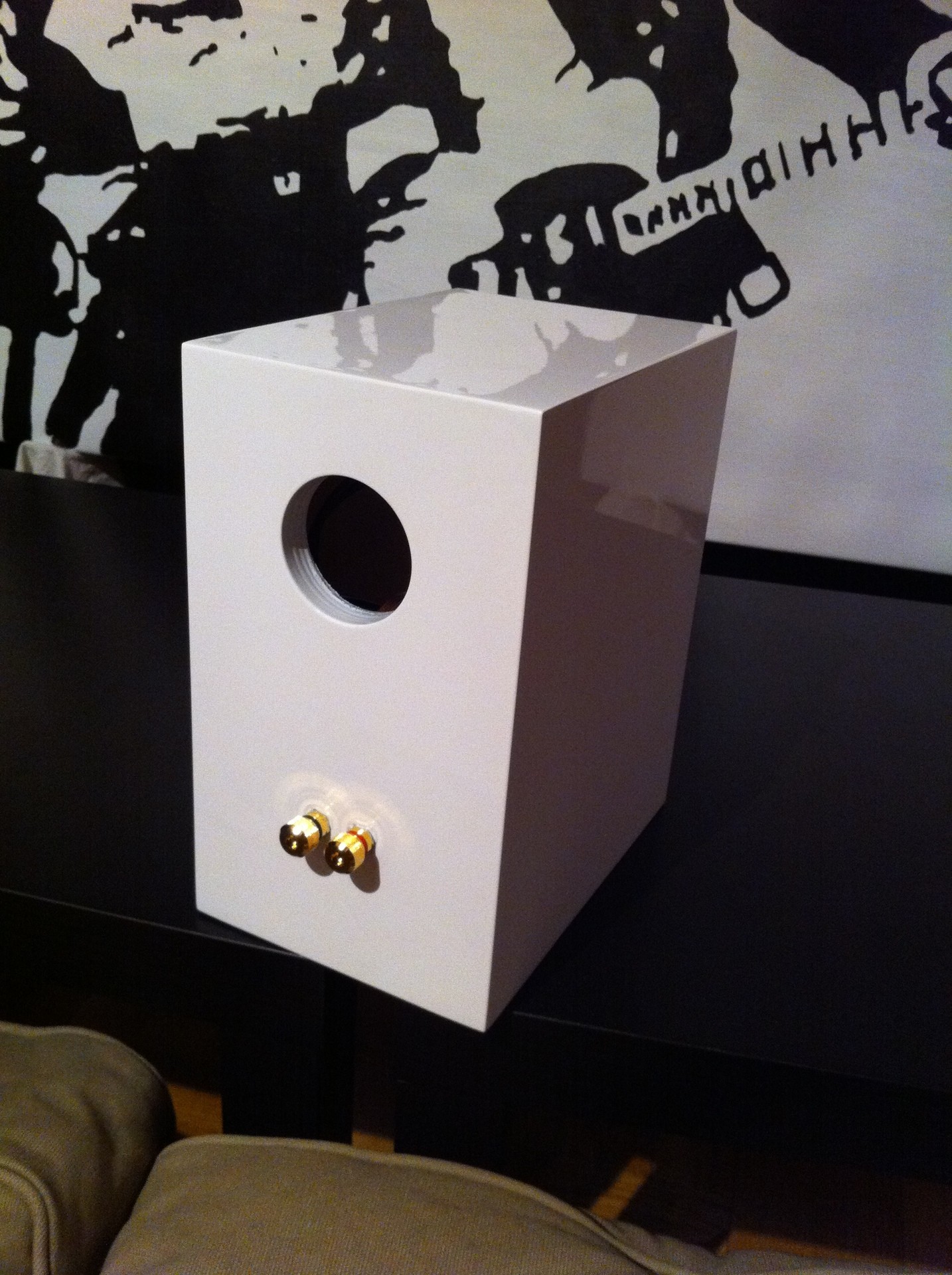

Äntligen hemma från lack!! :)
Tog nästa 3 veckor. Men jag e grymt nöjd. Bilderna är från Iphone, och gör inte lacken rättvisa. (2011-02-24 20:39:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lackade
Speglar sig fint i lacken. Är grymt nöjd. (2011-02-24 20:46:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

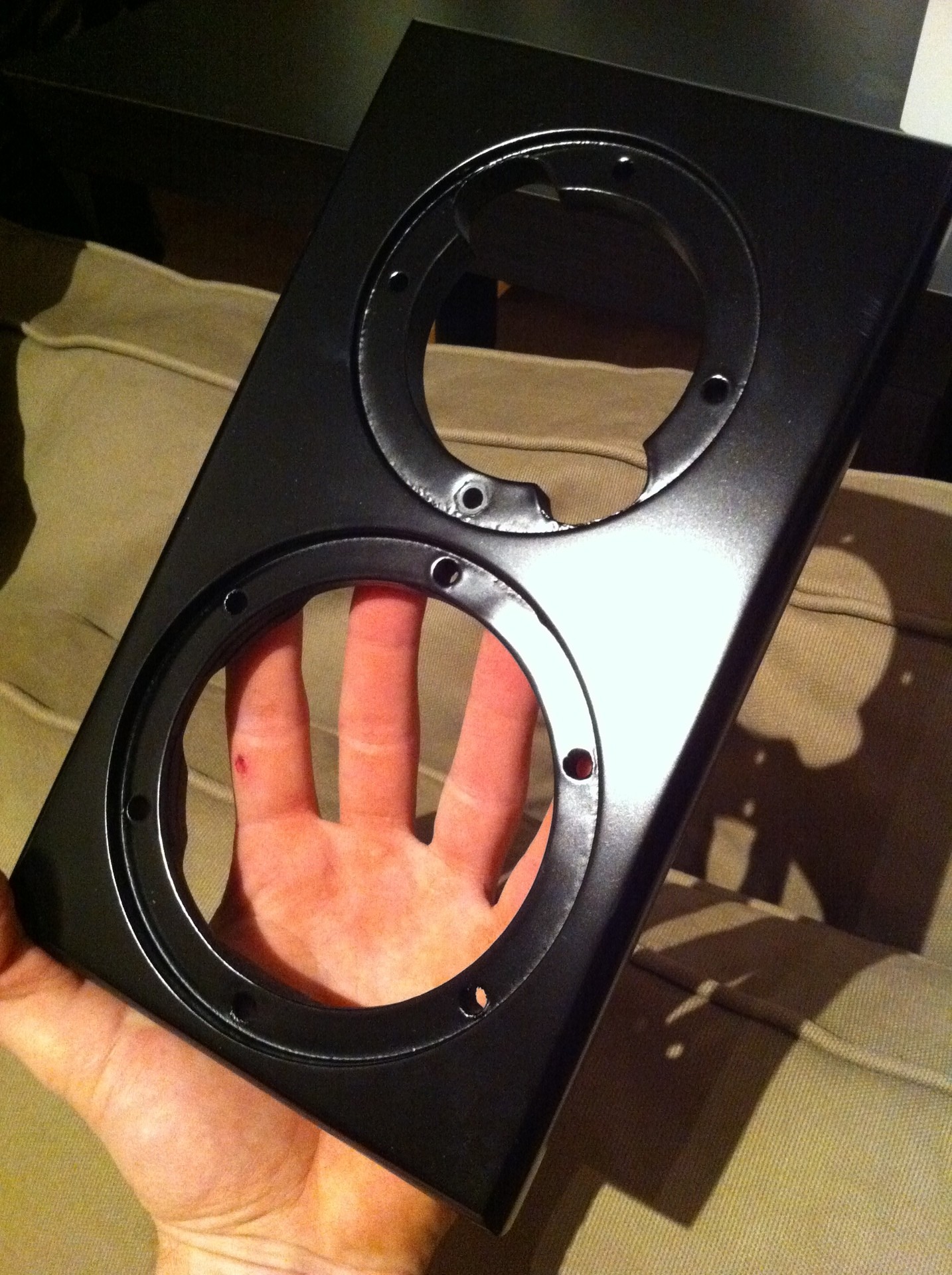

Fronten
Svart vart det. Har sett på mina Focal att det sitter en tätring vid bas och mellan elementet. Nått som behövs här med? (2011-02-24 20:48:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

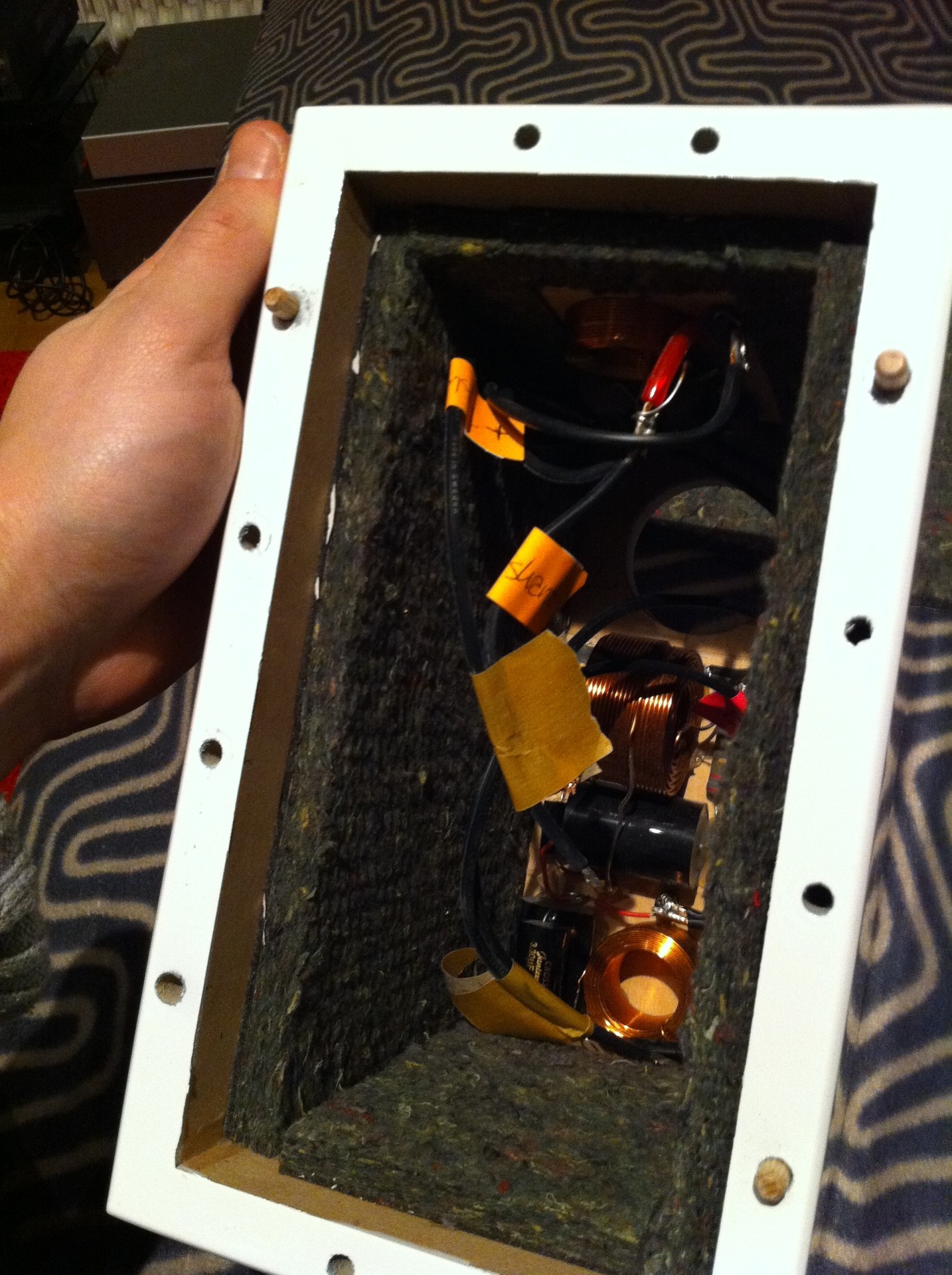

Dämpning
Då var det dags att börja med dämpningen. Börjar se ljuset i tunneln :) (2011-02-24 20:51:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Äntligen!

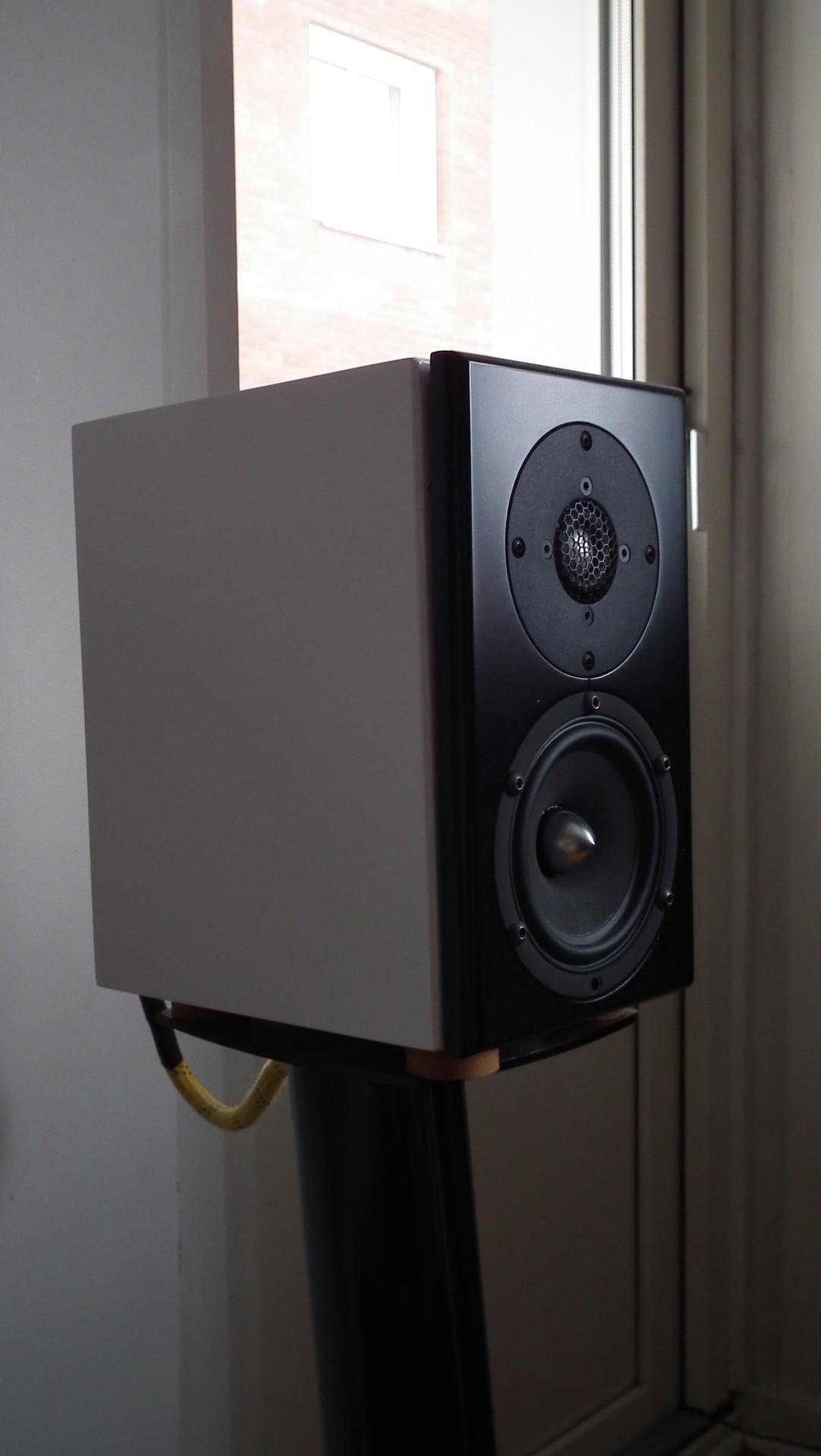

Efter år av dvala lirar de äntligen. Ja, det fattas en skruv :) (2015-02-12 22:00:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

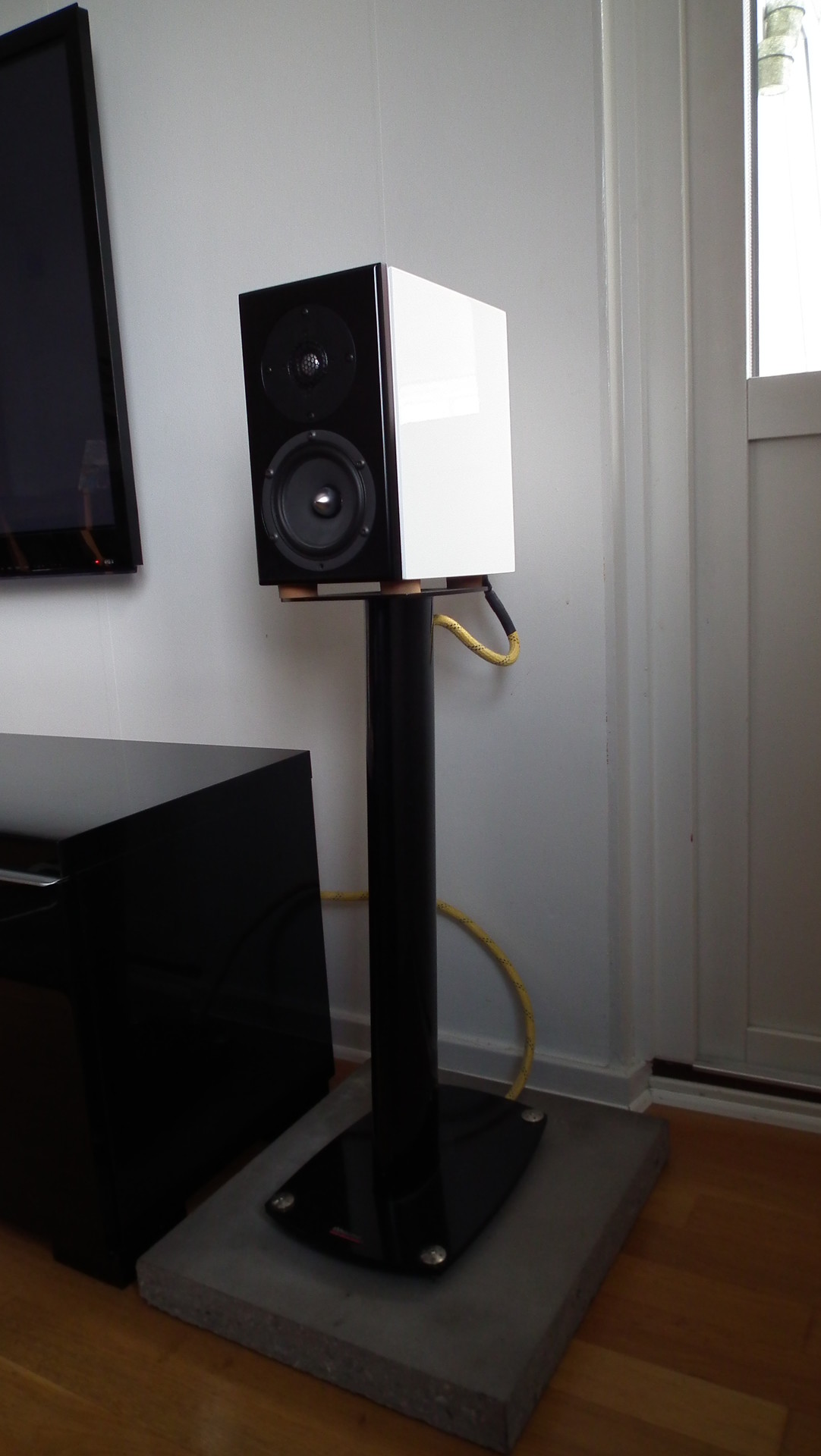

I sin helhet.
Väldigt nöjd med resultatet. En ny betongplatta skall fixas, en som är mindre. (2015-02-12 22:01:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Så gott.
Trots att det bara är en fyra så pumpar de på ordentligt. Är hur nöjd som helst med ljudbilden. Diskanten blir bara bättre å bättre ju mer de spelas in. Underbart! (2015-02-12 22:03:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.50) (baserat på 3 st)  Visa lista
vinballe    2015-02-14 23:32:59
beat_strandh    2015-02-13 08:04:13
Unregisteredfa9fa904    2013-05-03 19:25:19
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (13 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
JwK   2015-02-13 23:52:07 Anmäl

snyggt. Hört mycket om Seas element sista tiden. Hade varit trevligt med lite mer ingående intryck :)



Tackar.

Mitt intryck. Skall försöka få ned det i text.

Jag fick till en början fel motstånd, så mina diskanter spelar lite högre än vad de egentligen skall göra. Men orkade inte beställa hem nya.
Diskanten är den som mest har förbryllat mig. I början var den väldigt dov och instängd. Jämnfört med min fars MA Silver så lät dessa som de satt i en stor kudde! Blev riktigt besviken. Surfade då runt och läste mig till att de kommer och släppa, de behöver bara en rejäl inspelning.
Och visst har de blivit bättre. De öppnar upp sig mer och mer. Och jag tycker om denna diskant så mycket. Det är en väldigt bra närvaro, en djup som jag aldrig har hört innan. Har tidigare haft Focal Chorus 726 hemma som frontar. Diskanten är klar och detaljerad, och jag kan sitta betydligt längre nu än tidigare. Även med högre volym än tidigare, utan att bli trött.

"Basen" möter upp diskanten väldigt bra. Och  presterar betydligt med än vad man kan tro. Denna 4" kan gräva hyffsat djupt, då märker man den lilla konarean när volymen åker upp. Så att kräma på allt för mkt tycker de inte om.

Så jag är riktigt nöjde med ljudet och hur hgt ser ut. Blir nog bra som ett par SR i en framtida anläggning :)

Mvh Jonas

JwK   2015-02-13 23:43:31 Anmäl

Vackert , mycket fint jobbat :D TG är duktig på att skapa högtalarekit. Har själv byggt efter hans recept. Kul med diy





Tack så mycket :)

Ja, TG kan sina saker. Nästa bygge blir ett par DTQWT, måste först köpa ett hus först :ph34r:



Mvh Jonas

beat_strandh   2015-02-13 08:05:24 Anmäl
snyggt. Hört mycket om Seas element sista tiden. Hade varit trevligt med lite mer ingående intryck :)
MikaelJ   2015-02-13 07:06:00 Anmäl
Vackert , mycket fint jobbat :D TG är duktig på att skapa högtalarekit. Har själv byggt efter hans recept. Kul med diy
JwK   2011-02-25 23:36:57 Anmäl
[quote name='an-li' post='3214966' date='Feb 24 2011, 21:58 ']Är riktigt sugen på att få lyssna på dessa vackra skapelser (bild)[/quote]


Då är vi två min vän (bild)

[quote name='Lisa91' post='3215961' date='Feb 25 2011, 16:57 ']Ser otroligt bra ut.

Jag har lite svårt att förstå varför man ska monmtera baffeln på slutet dock.[/quote]


Hej!

Det jag har sett av tidigare byggen så har de monterat baffeln sist. Är ju som sagt mitt första bygge.
Så jag lär mig under bygget gång (bild)

Vad finns det för- eller nackdelar med att inte göra det?


Mvh Jonas
Lisa91   2011-02-25 16:57:10 Anmäl
Ser otroligt bra ut.
Jag har lite svårt att förstå varför man ska monmtera baffeln på slutet dock.
Unregistered9104b736   2011-02-24 21:58:02 Anmäl
Är riktigt sugen på att få lyssna på dessa vackra skapelser (bild)
JwK   2010-11-25 20:42:22 Anmäl
Hej hej!

Tack alla (bild)
Ja, nu har en åter fått upp farten. Hoppas kunna hålla den upp nu oxå.... (bild)

E väll dags att uppdat. tråden oxå.


Mvh Jonas
Unregisteredb27a28b7   2010-11-25 10:56:23 Anmäl
Härligt! Ser spännande ut & diy är skojj!
Kika gärna på mitt bygge.
Återkommer!
Unregisteredb27a28b7   2010-11-25 10:56:23 Anmäl
