Högtalarebygge ala Jarbo
Övriga byggbilder
(0.00) (baserat på 0 st)
Anmäl detta album
Album från Jarbo:
Bio v3.3
(14)
Dölj
|
En vacker dag i juli när jag inte kunde komma in till kontoret och därmed jobbade hemifrån (på morsans dator) satt jag o lyssnade till ett par gamla men relativt goda högtalare. Mot dagens slut upptäckte jag ett missljud i lådorna vilket jag tyckte var synd, för de gav ju ändå hyfsat ljud för att vara så gamla.. jag bestämde mig helt enkelt för att bygga om lådorna. Se detta som ett budgetbygge, jag har nämligen inte lagt ett öre på varken material, verktyg eller komponenter… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

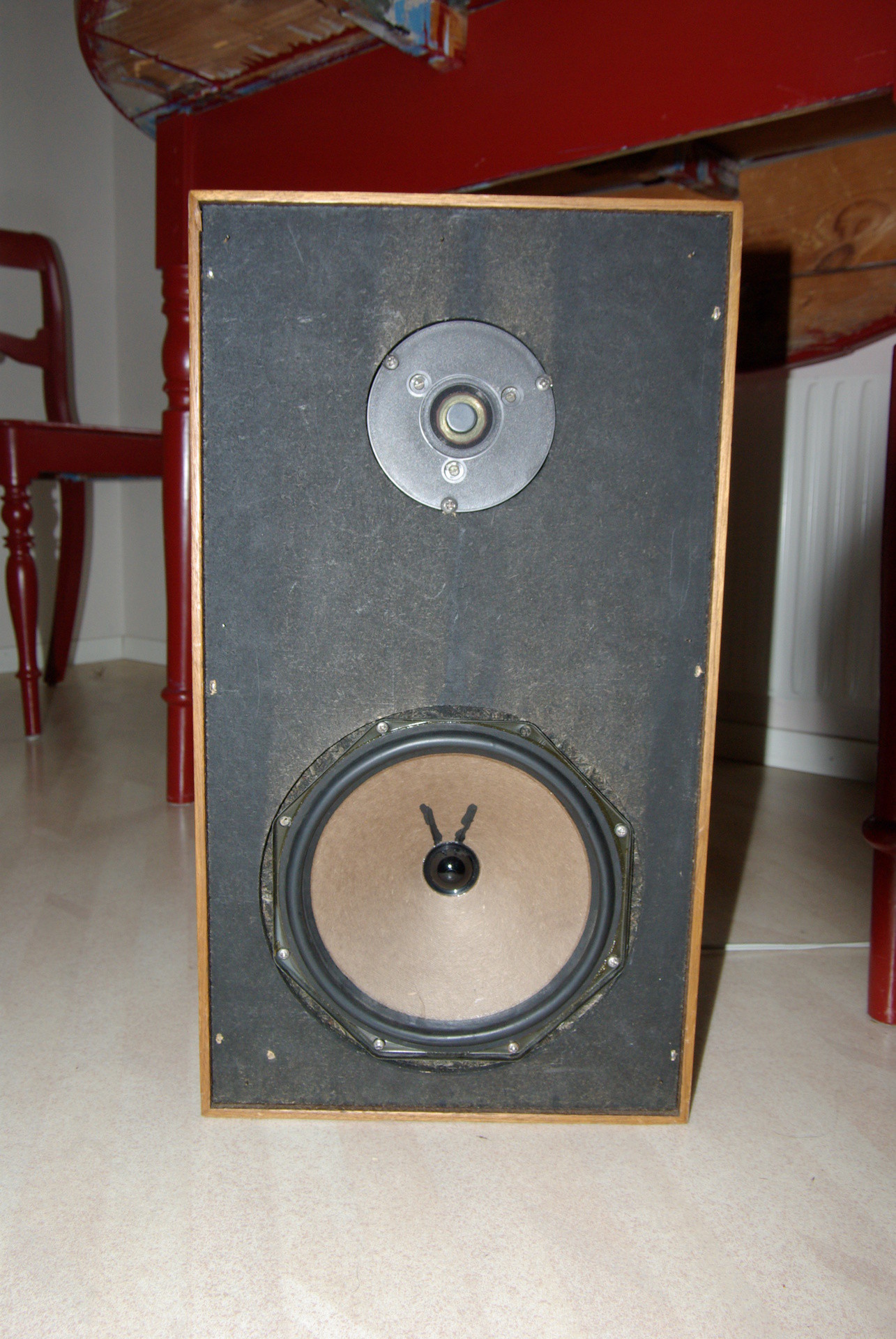

Kenwood FF-100
Min brors gamla högtalare som han hittat på nån loppis antar jag.. låter faktiskt inte så dåligt som man tror.. men samtidigt är det ju inget välljud. (2009-07-13 12:35:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Min brors gamla högtalare som han hittat på nån loppis antar jag.. låter faktiskt inte så dåligt som man tror.. men samtidigt är det ju inget välljud. (2009-07-13 12:35:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Kirurgi

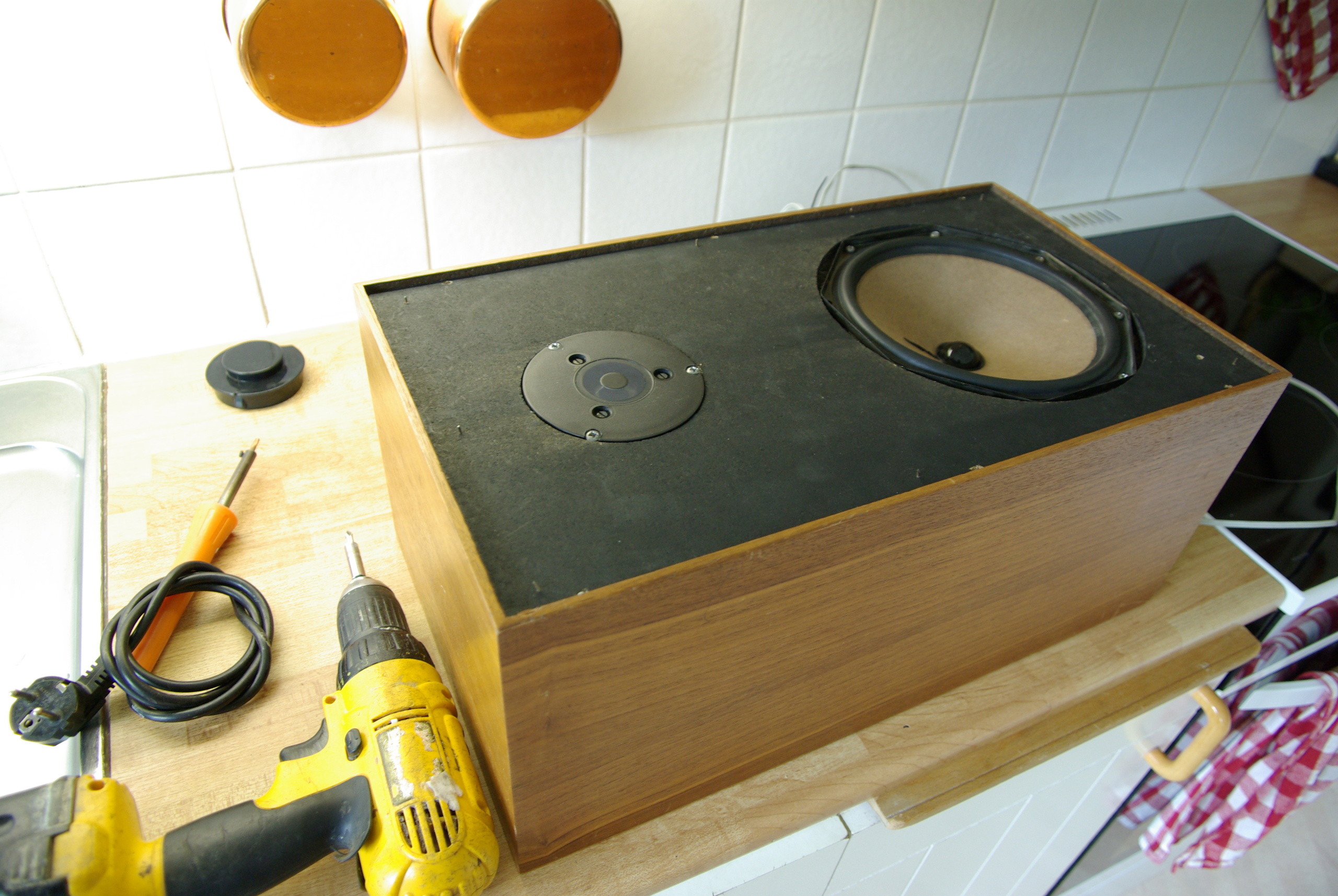

Ok, så uppdraget är alltså att ta bort elementen och isoleringen inuti och kasta lådan... sounds simple. AAARGH jag behöver bättre verktyg till löddning. (2009-07-13 12:38:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Ok, så uppdraget är alltså att ta bort elementen och isoleringen inuti och kasta lådan... sounds simple. AAARGH jag behöver bättre verktyg till löddning. (2009-07-13 12:38:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Elementen

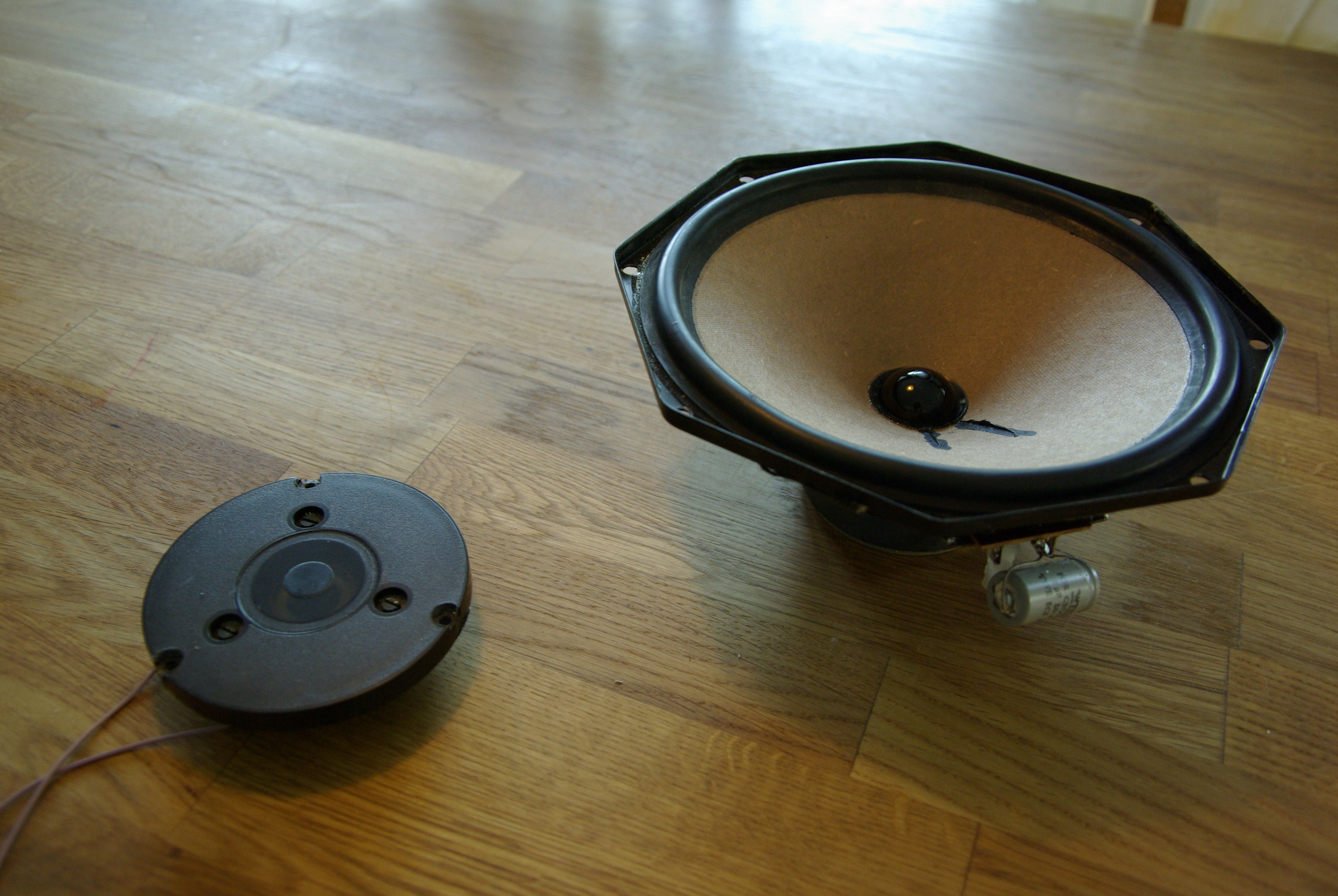

första lådan avklarad.. en st 7,5'' bas och en liten 1'' rackare till diskant (vad jag uppskattade dem till iaf) (2009-07-13 12:39:54)Bilden är högupplöst. Klicka i bilden för att zooma.
första lådan avklarad.. en st 7,5'' bas och en liten 1'' rackare till diskant (vad jag uppskattade dem till iaf) (2009-07-13 12:39:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

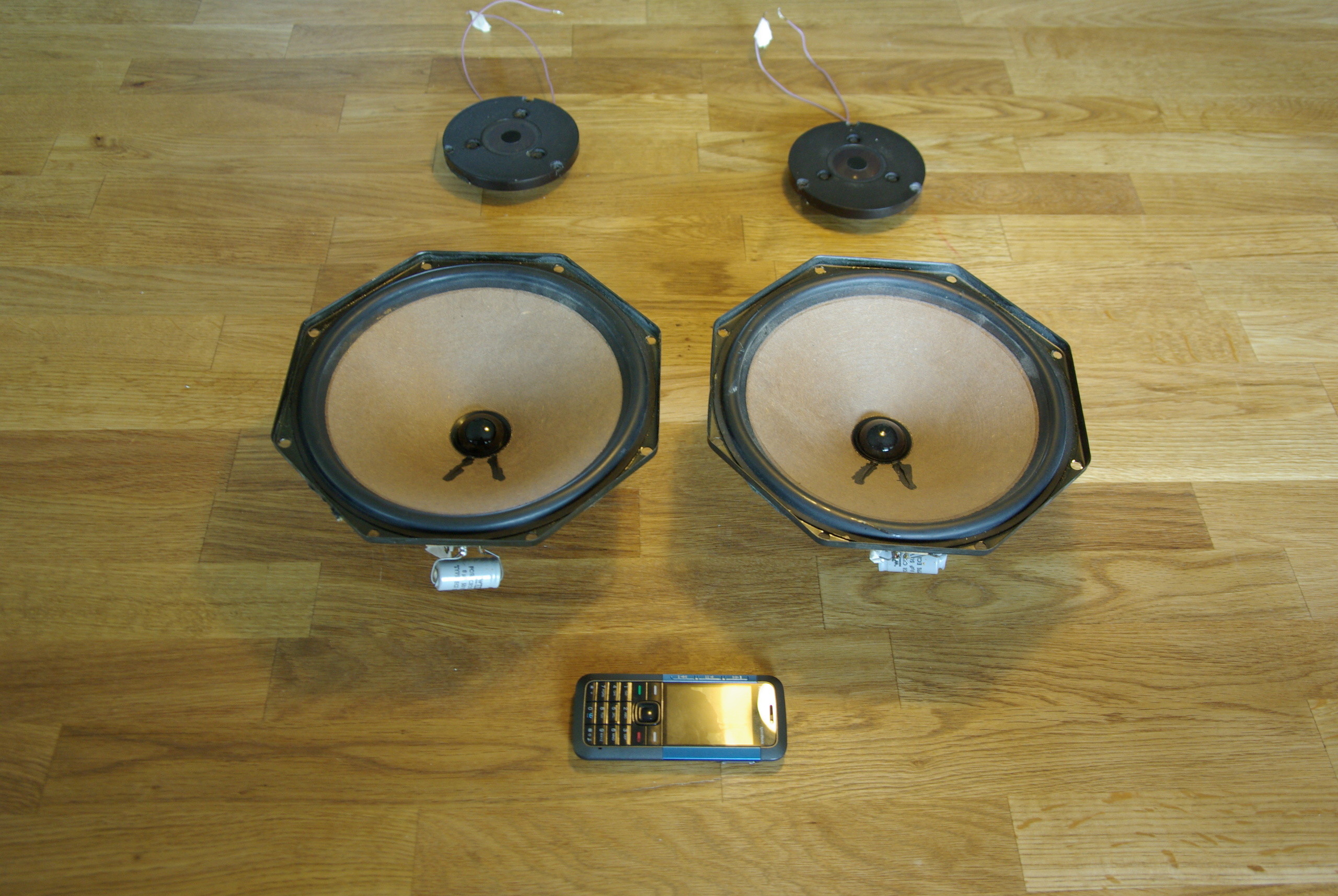

Storlek?!
La min 5310 bredvid så ni får en uppfattnig om hur stora de är ungefär.. (2009-07-13 12:41:17)Bilden är högupplöst. Klicka i bilden för att zooma.
La min 5310 bredvid så ni får en uppfattnig om hur stora de är ungefär.. (2009-07-13 12:41:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Filter?
är detta det pinsamt lilla filtret eller vad är det egentligen?
Produkter på bilden:

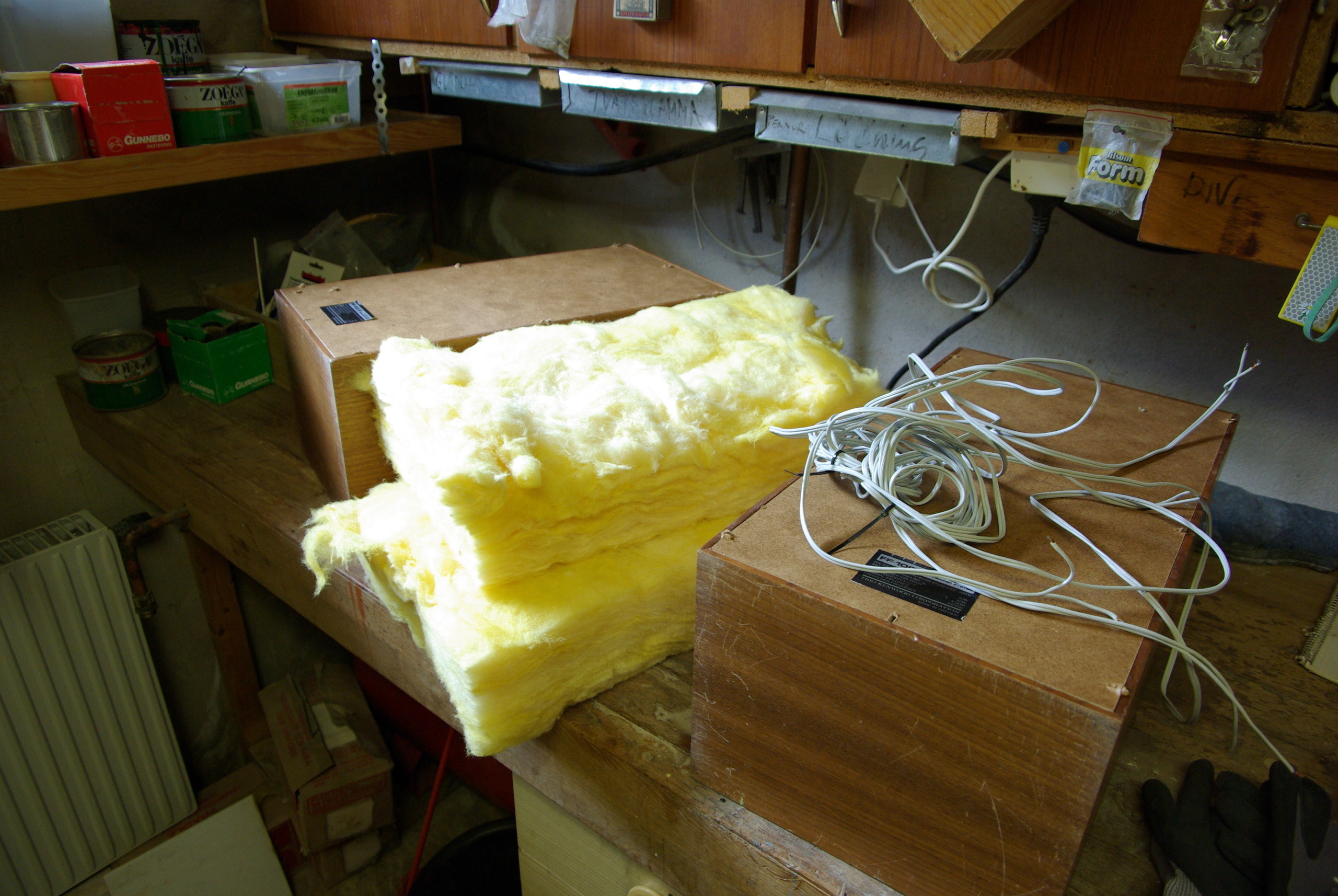

isolering och kablar
Tjoho... kvalitets isolering och GRYMMA kablar drog vi ut ur de gamla lådorna.. eller ja, skit grejer. (2009-07-13 12:53:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Tjoho... kvalitets isolering och GRYMMA kablar drog vi ut ur de gamla lådorna.. eller ja, skit grejer. (2009-07-13 12:53:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

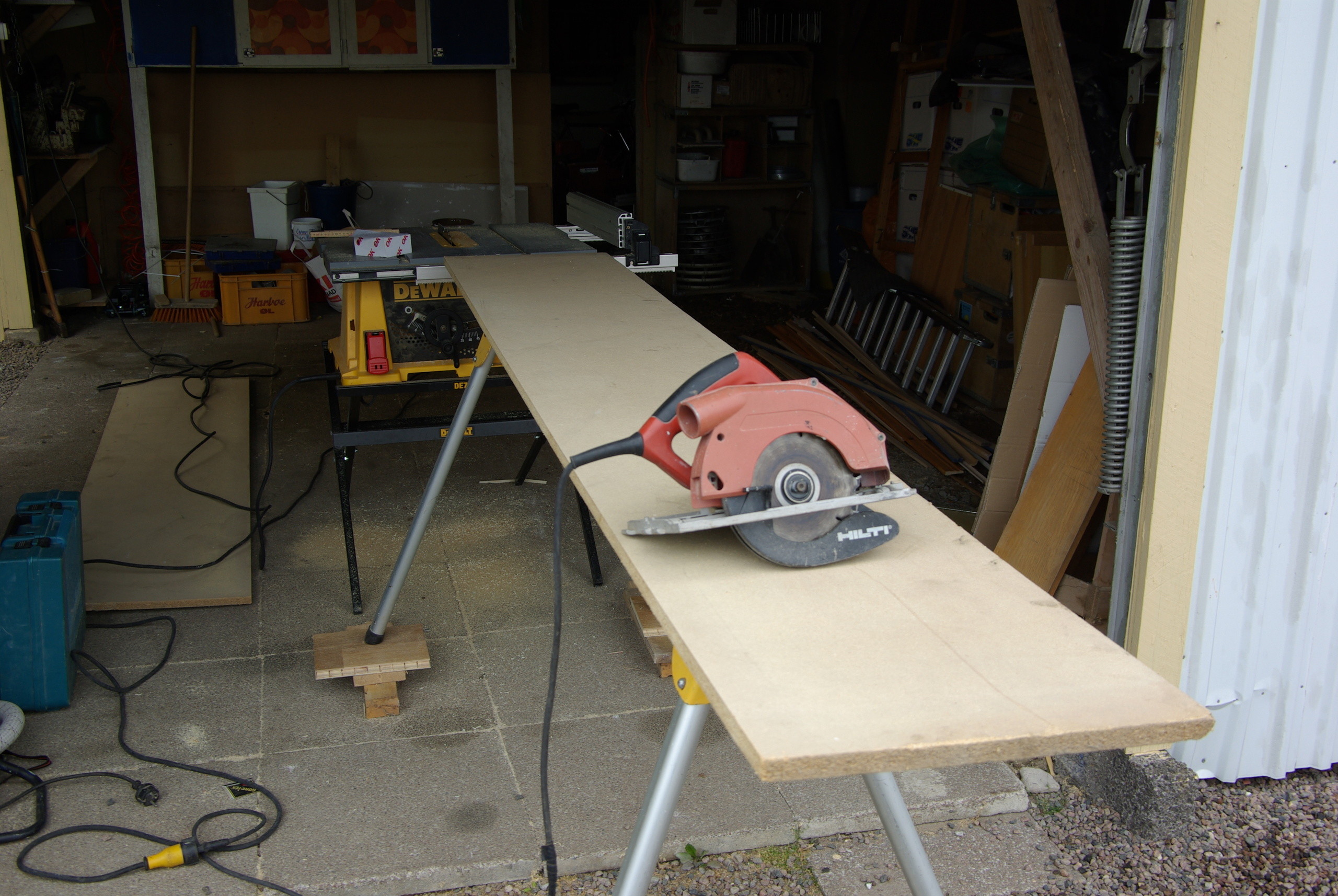

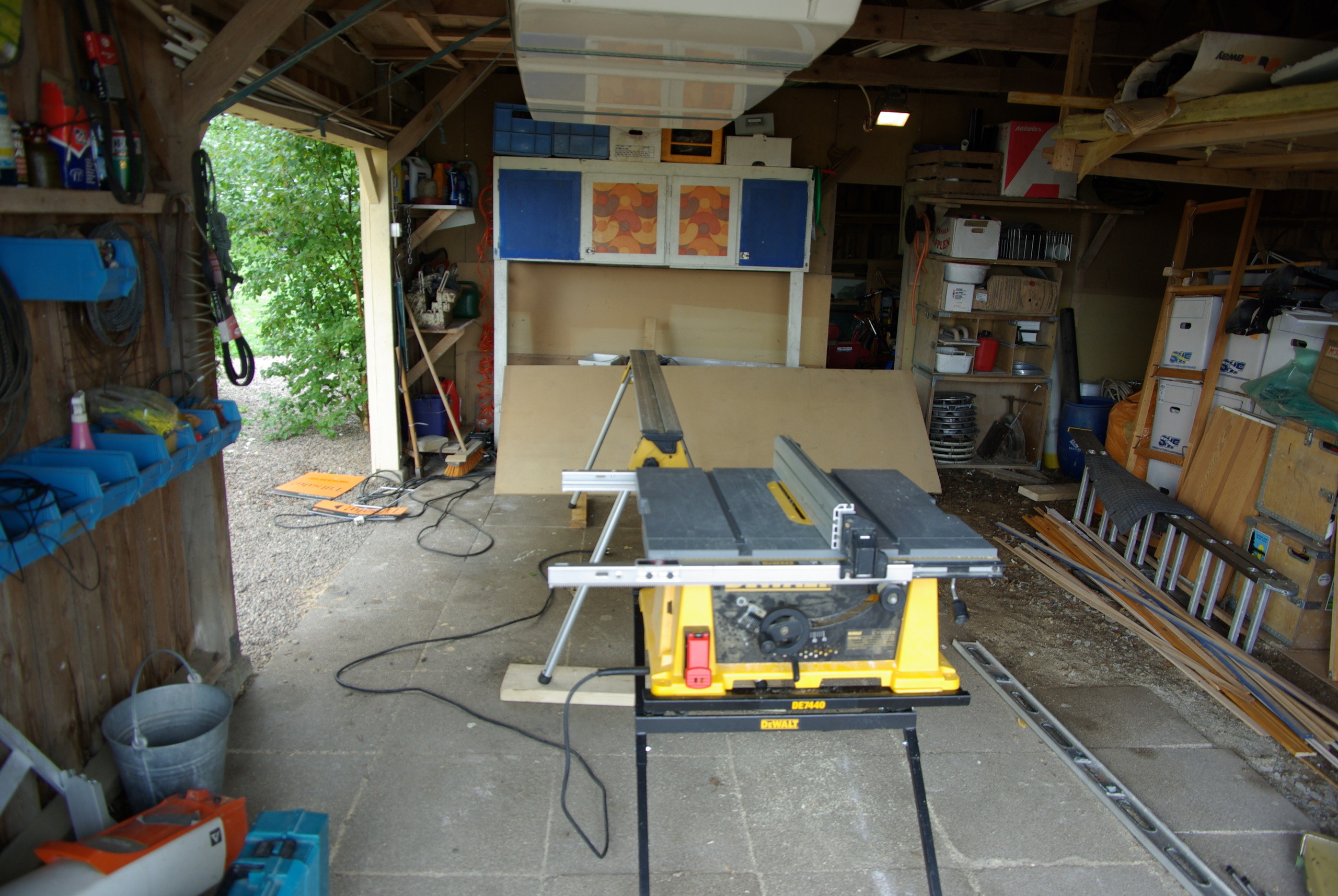

Get it started
Ute i det halv-sunkiga garaget hittar vi klyven riggad o klar. Akta fingrarna, annars blir det svårt att jobba :P. Bakom alltet hittar vi spånskivan som ska bli de nya lådorna. (2009-07-13 12:43:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Ute i det halv-sunkiga garaget hittar vi klyven riggad o klar. Akta fingrarna, annars blir det svårt att jobba :P. Bakom alltet hittar vi spånskivan som ska bli de nya lådorna. (2009-07-13 12:43:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fel direkt
Vi börjar dagen med att göra ett obligatoriskt fel.. jag klöv skivan så jag fick ut sidplattornas höjd, var ju meningen att ställa in så jag skulle få ut bredden... menmen det funkar ändå (2009-07-13 12:47:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Vi börjar dagen med att göra ett obligatoriskt fel.. jag klöv skivan så jag fick ut sidplattornas höjd, var ju meningen att ställa in så jag skulle få ut bredden... menmen det funkar ändå (2009-07-13 12:47:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
första klara
GOTT.. efter en del pill med blev de första fyra klara.. ingen riktigt raka eller i vinkel.. men skit samma (2009-07-13 12:49:22)Bilden är högupplöst. Klicka i bilden för att zooma.
GOTT.. efter en del pill med blev de första fyra klara.. ingen riktigt raka eller i vinkel.. men skit samma (2009-07-13 12:49:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

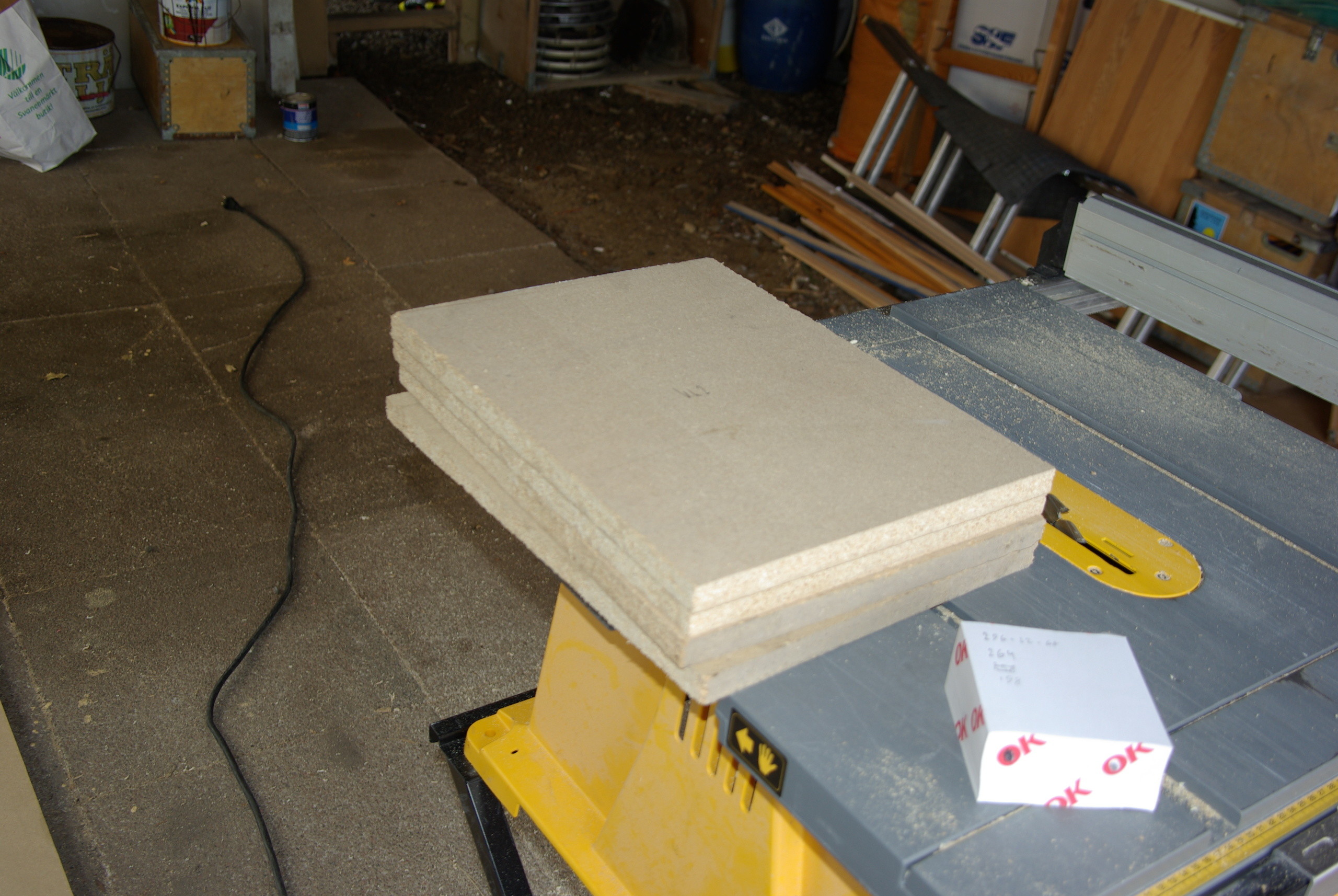

alla klara!!

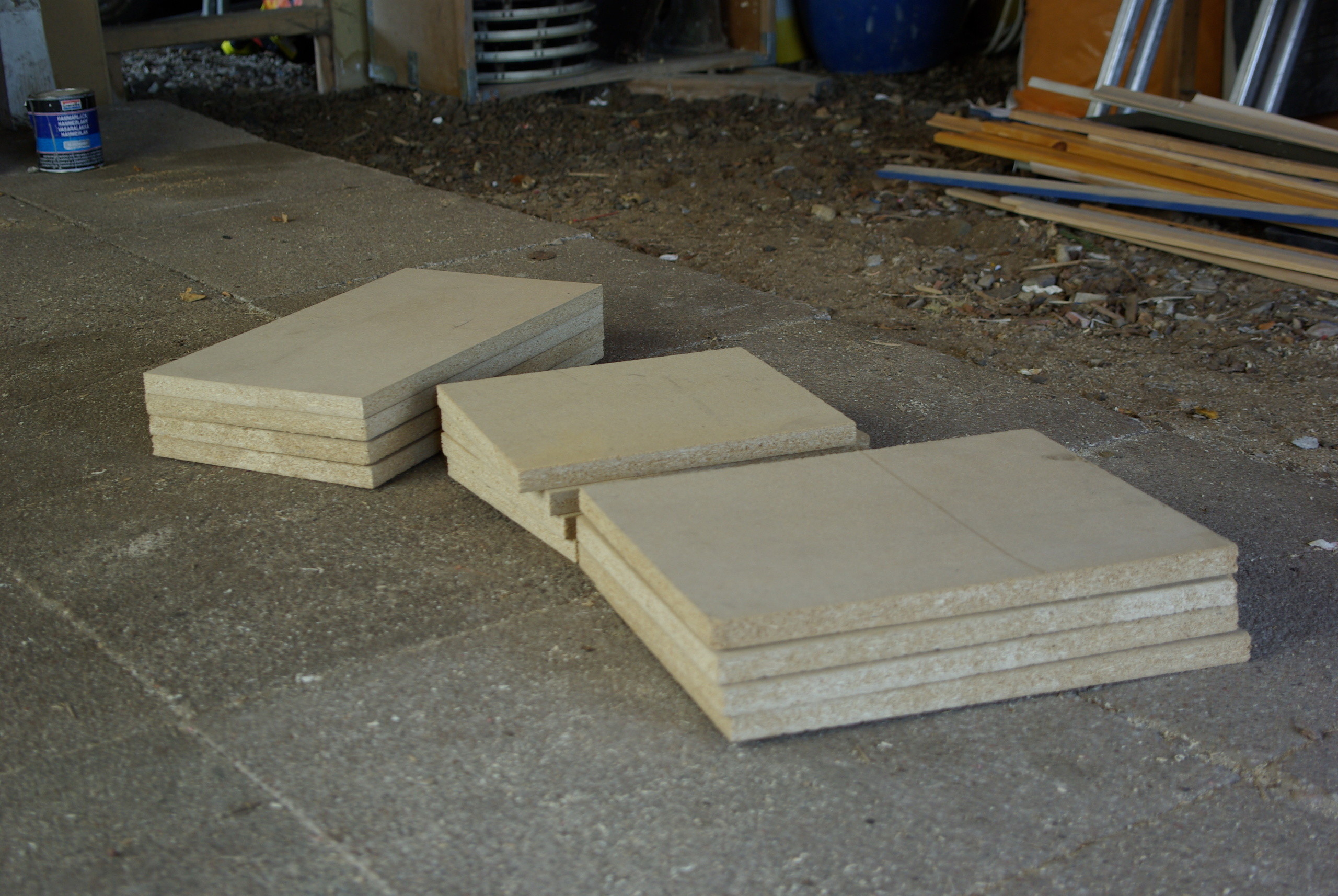

Så nu är alla klara och jag har fingrarna kvar... thumbs up. plus att jag mätte fel så jag fick göra om vissa mått så lådan blir större :( men annars var plattorna bara lite fel :) ...jag är nöjd (2009-07-13 12:50:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Så nu är alla klara och jag har fingrarna kvar... thumbs up. plus att jag mätte fel så jag fick göra om vissa mått så lådan blir större :( men annars var plattorna bara lite fel :) ...jag är nöjd (2009-07-13 12:50:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
stage two. drill

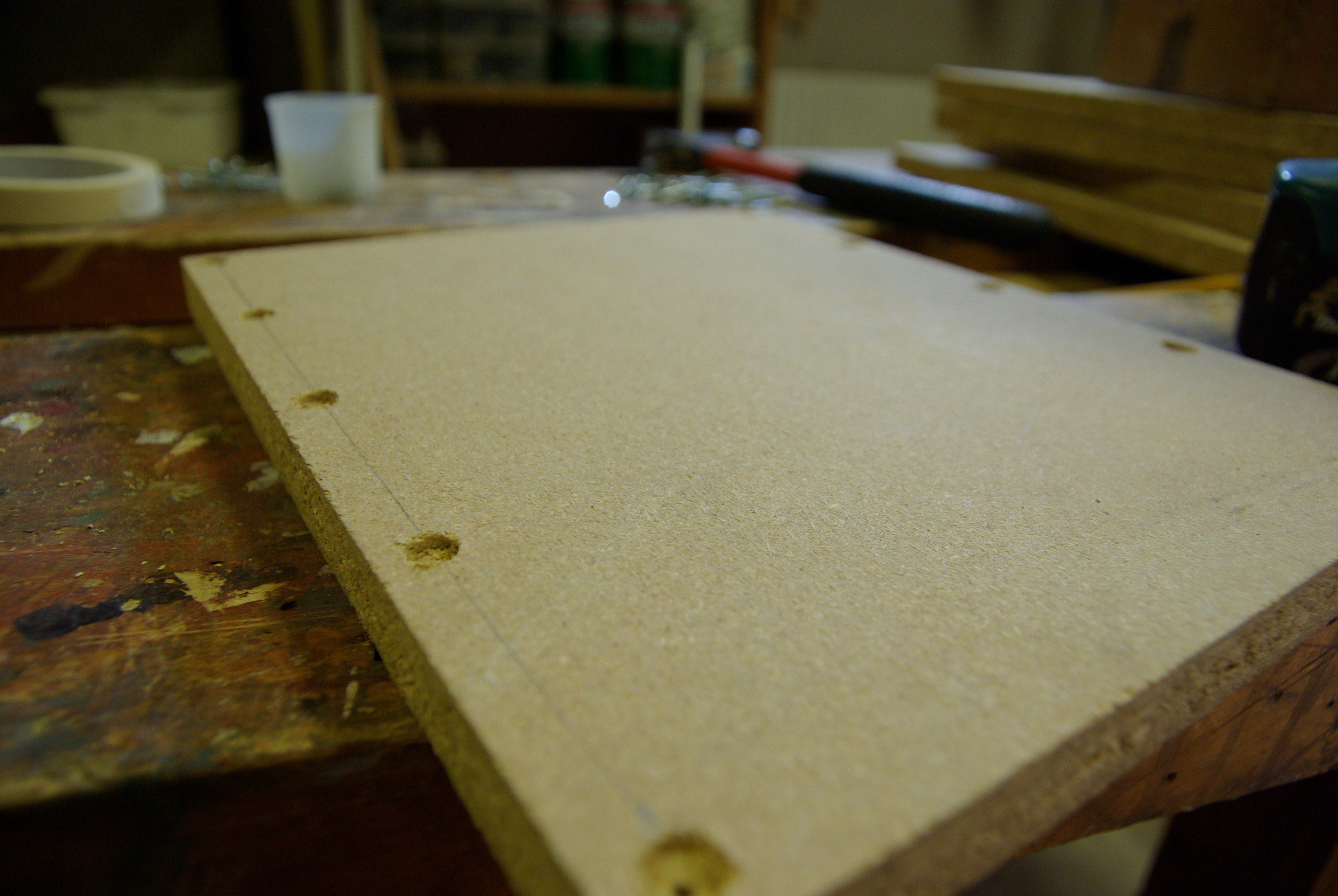

Förborrning och försänkning.. försäkningen visade sig senare vara waste of time när det var relativt lätt att få ner skruvarna under "ytan" (2009-07-13 12:55:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Förborrning och försänkning.. försäkningen visade sig senare vara waste of time när det var relativt lätt att få ner skruvarna under "ytan" (2009-07-13 12:55:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

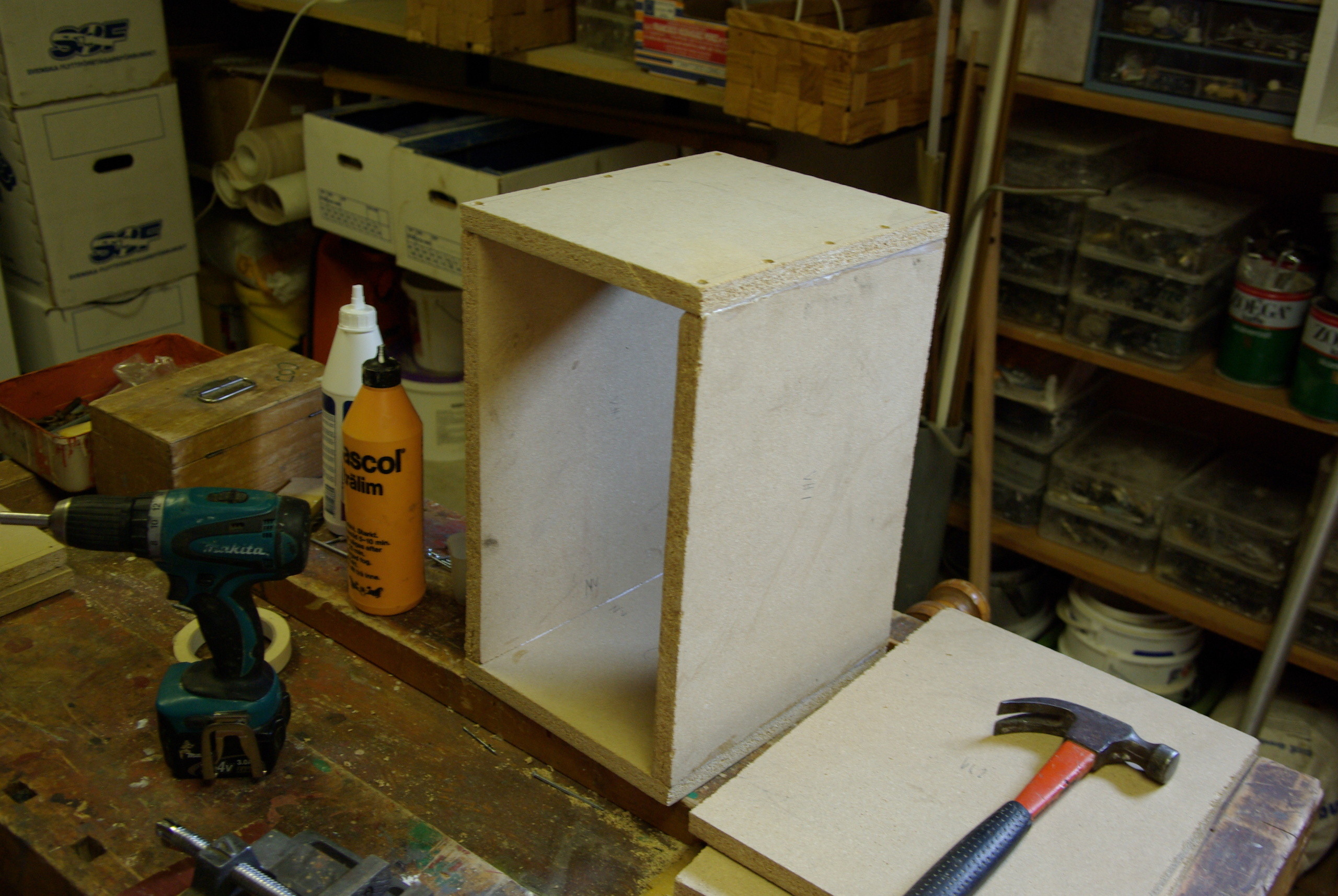

stage three. skruva samman
Missade jag "stage one"? hehe. aja, sidorna, topp och botten sammanfogade med trälim och skruv. kommentera gärna om man skulle gjort på annat sätt (vilket ifs är försent nu) (2009-07-13 12:57:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Missade jag "stage one"? hehe. aja, sidorna, topp och botten sammanfogade med trälim och skruv. kommentera gärna om man skulle gjort på annat sätt (vilket ifs är försent nu) (2009-07-13 12:57:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

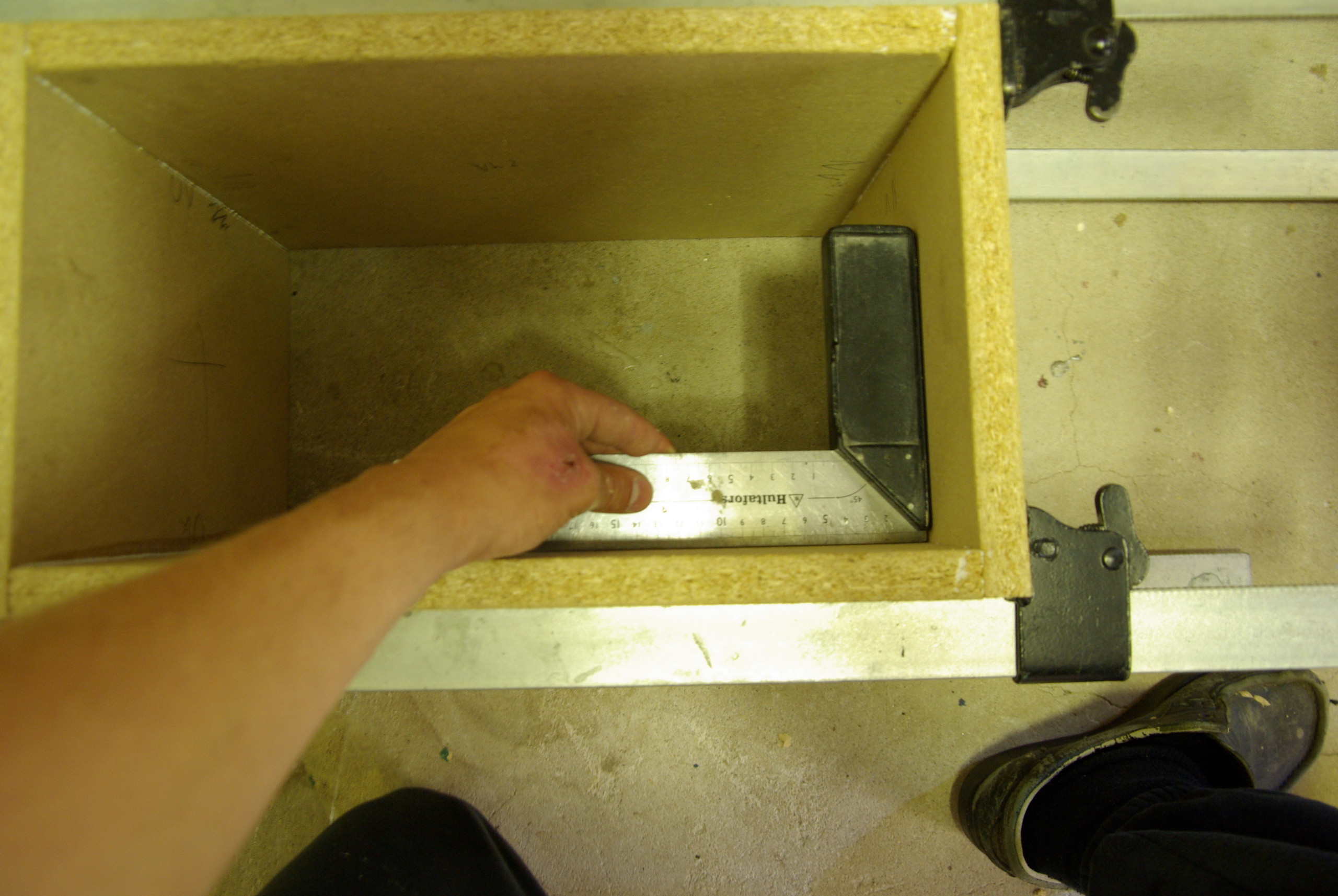

Fattar ingenting!?
ööh.. alla mått var minst +-mm fel där av sneda plattor.. men när de fogades samman pressades de antagligen ihop på nåt sätt och blev 100% ivinkel (2009-07-13 13:01:13)Bilden är högupplöst. Klicka i bilden för att zooma.
ööh.. alla mått var minst +-mm fel där av sneda plattor.. men när de fogades samman pressades de antagligen ihop på nåt sätt och blev 100% ivinkel (2009-07-13 13:01:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
dojjorna
Vad tycker ni om mina helt underbart asfula arbetsskor?
de är inte sköna och de passar inte :P
PASTA
stressa aldrig när ni häller av pastavattnet. minst sagt AAAAJ
Produkter på bilden:
Stage four. vänta

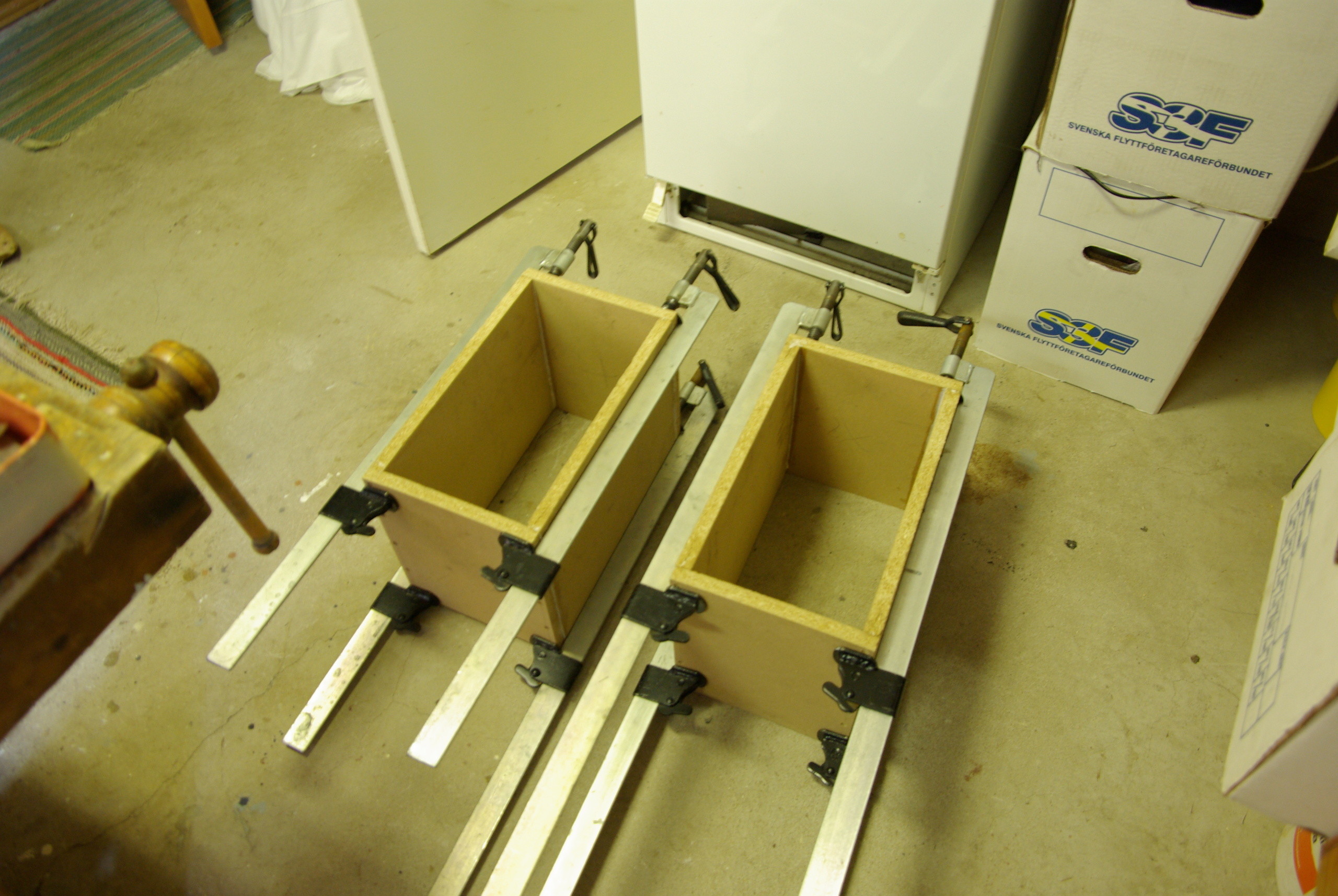

nu väntar vi helt enkelt en natt på att limmet ska torka (vilket jag senare läste att de gör på några timmar). Nu ligger de helt enkelt i verkstaden och jag har tråkigt sålänge.. (2009-07-13 13:05:06)Bilden är högupplöst. Klicka i bilden för att zooma.
nu väntar vi helt enkelt en natt på att limmet ska torka (vilket jag senare läste att de gör på några timmar). Nu ligger de helt enkelt i verkstaden och jag har tråkigt sålänge.. (2009-07-13 13:05:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

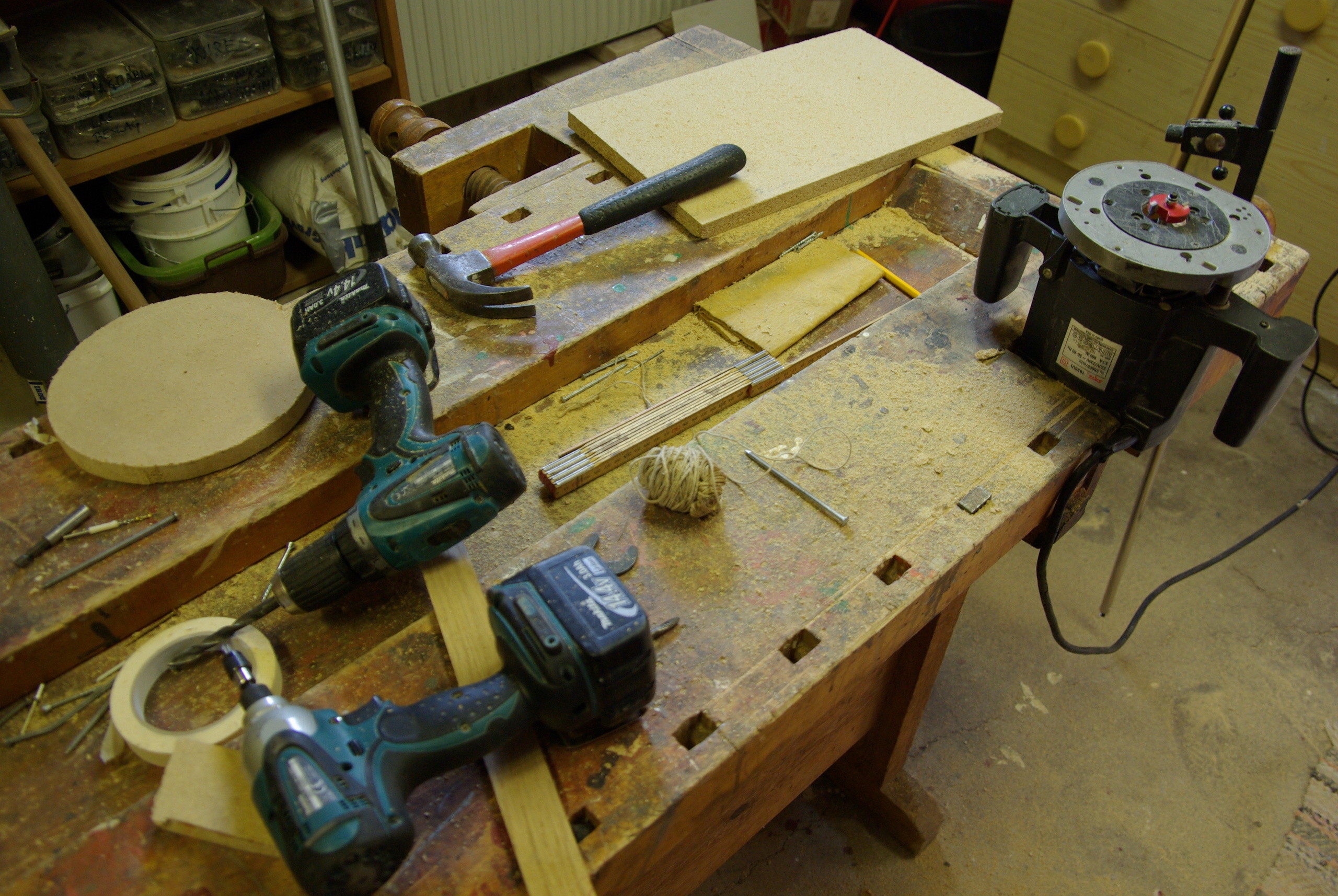

Random

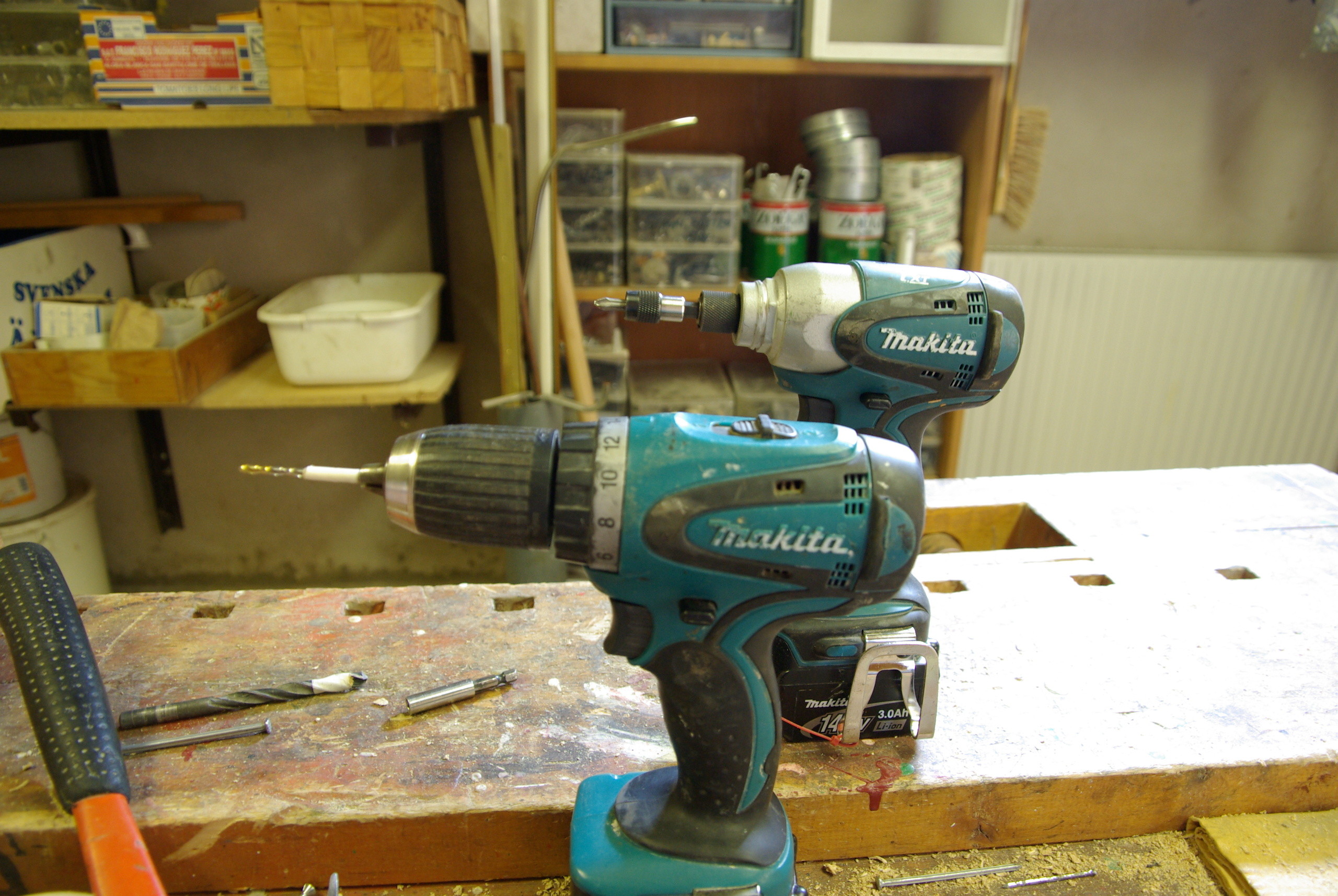

Dubble action xtreme makita super something something.. helt enkelt dubbelt upp.. slippa byta mellan borr o bits.. nice (dock är den lilla rätt slö tycker jag) (2009-07-13 13:08:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Dubble action xtreme makita super something something.. helt enkelt dubbelt upp.. slippa byta mellan borr o bits.. nice (dock är den lilla rätt slö tycker jag) (2009-07-13 13:08:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
spån
Blir ett lager med spån överallt i rummet när man använder en fräs.. se till att ha brorsans kamera i ett annat rum helt enkelt :P (2009-07-13 13:10:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Blir ett lager med spån överallt i rummet när man använder en fräs.. se till att ha brorsans kamera i ett annat rum helt enkelt :P (2009-07-13 13:10:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sticksåg
Bland det tråkigaste verktygen tycker jag.. låt nån annan såga ut.. pallar själv inte göra det 100% runt. diskanthålet förborrar vi lite innan sågen kommer fram, annars kan det bli problem när man ska navigera skiten (2009-07-13 13:12:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Bland det tråkigaste verktygen tycker jag.. låt nån annan såga ut.. pallar själv inte göra det 100% runt. diskanthålet förborrar vi lite innan sågen kommer fram, annars kan det bli problem när man ska navigera skiten (2009-07-13 13:12:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

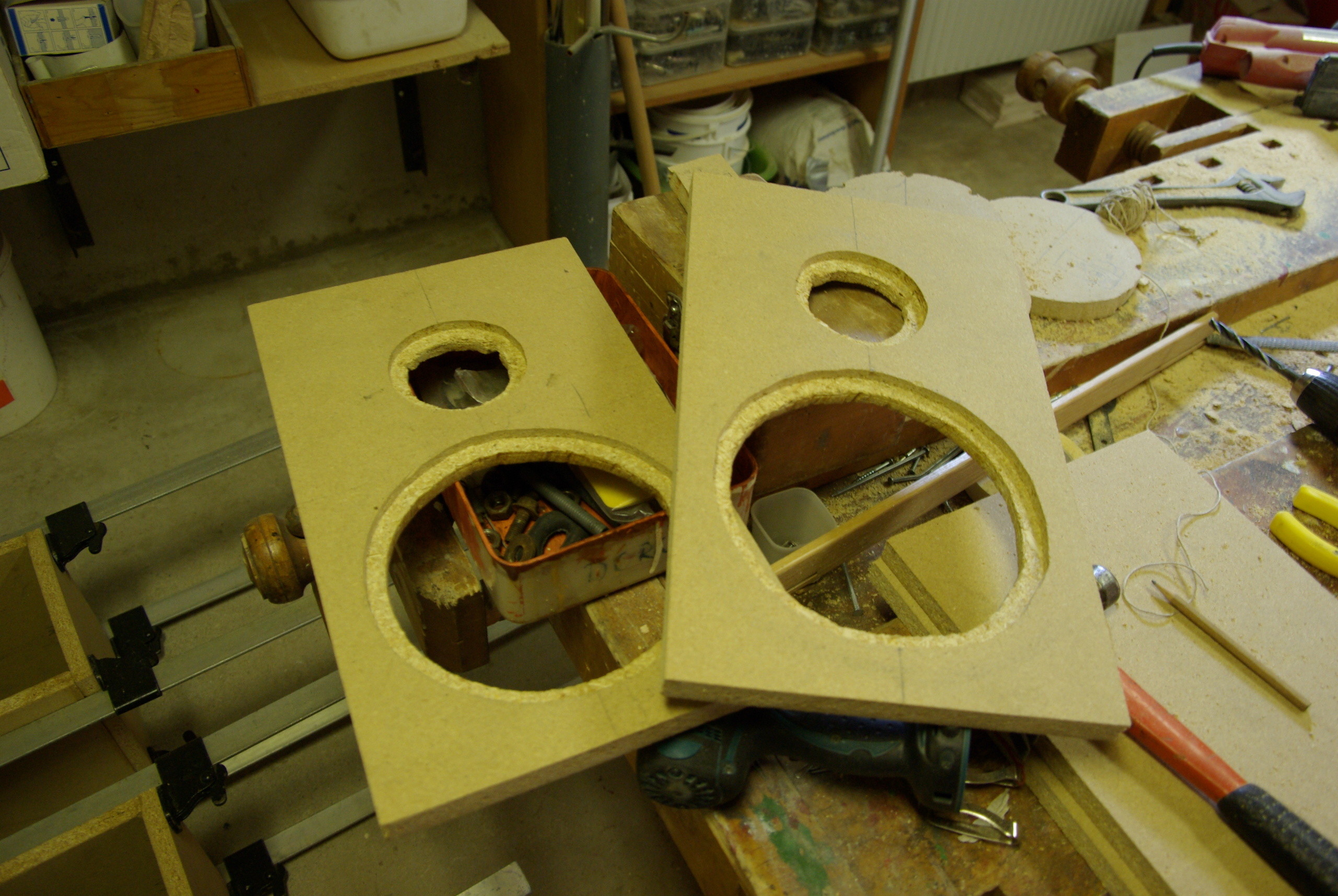

stage #? har tappat räkningen

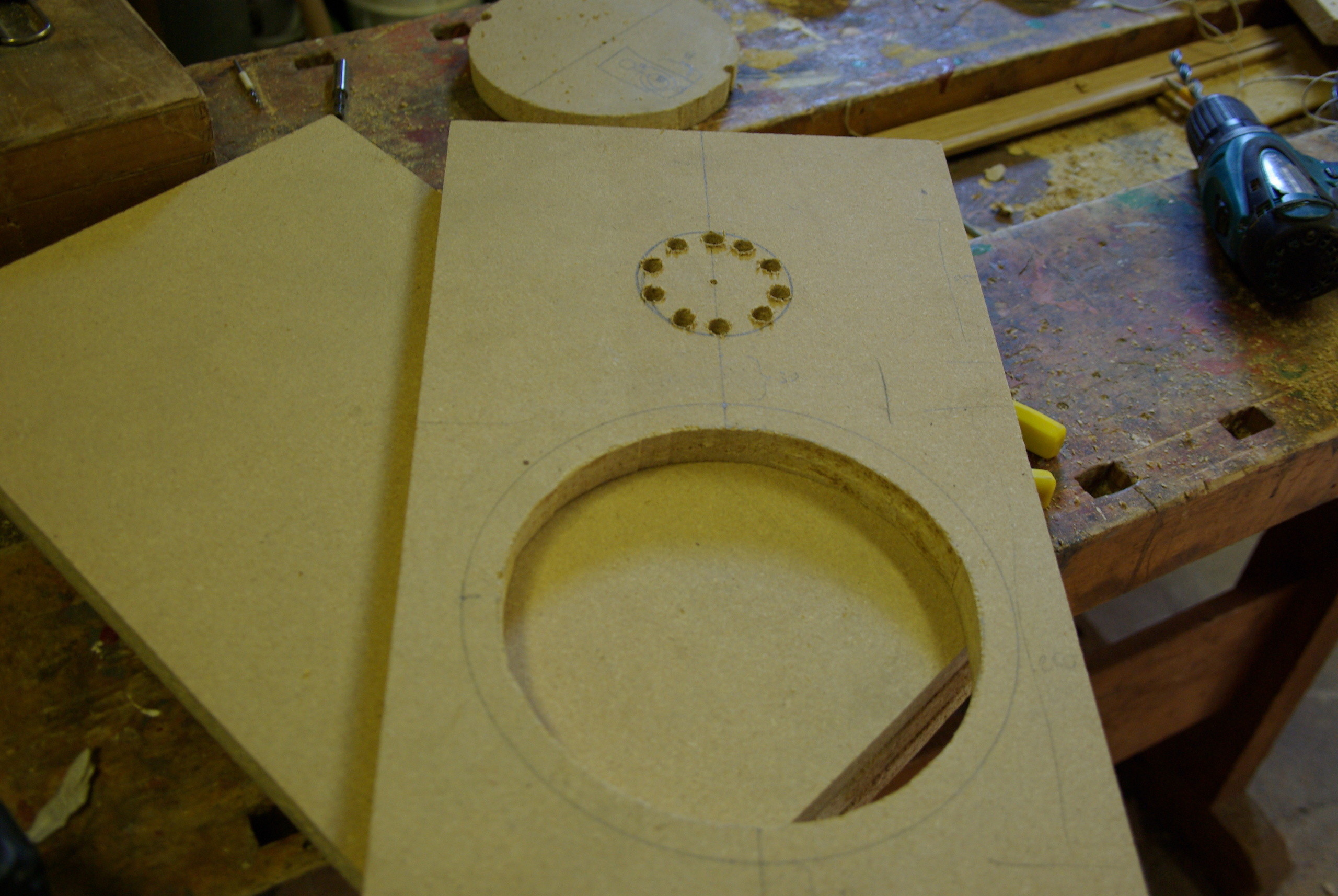

Båda frästa o klara.. passar elementen tro? (2009-07-13 13:14:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Båda frästa o klara.. passar elementen tro? (2009-07-13 13:14:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

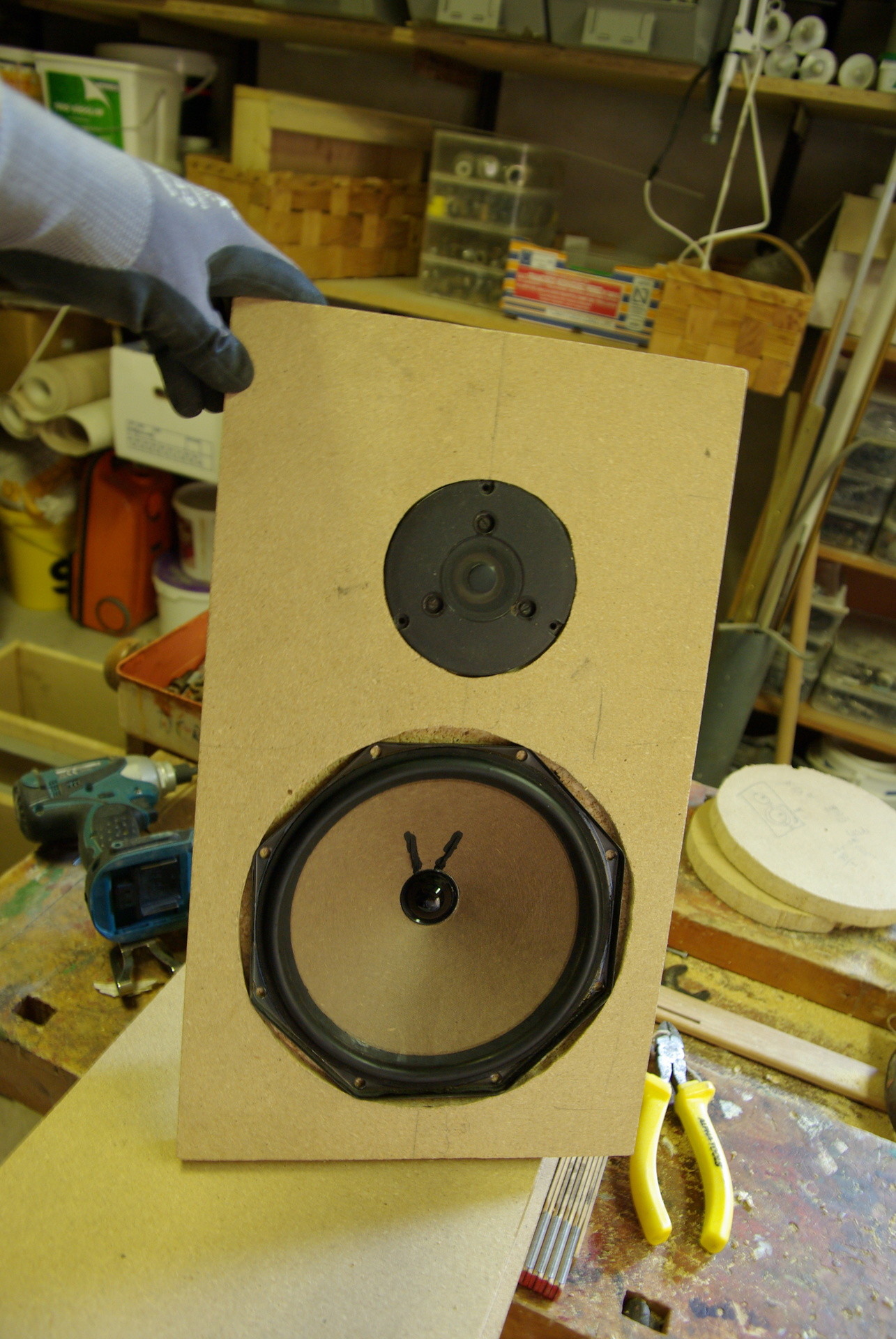

GOTT
Efter mycke finjustering passar de äntligen.. kommer bli lite snyggare senare med nån sorts finish. ska nog även täta till gliporna runt diskanten (2009-07-13 13:16:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter mycke finjustering passar de äntligen.. kommer bli lite snyggare senare med nån sorts finish. ska nog även täta till gliporna runt diskanten (2009-07-13 13:16:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

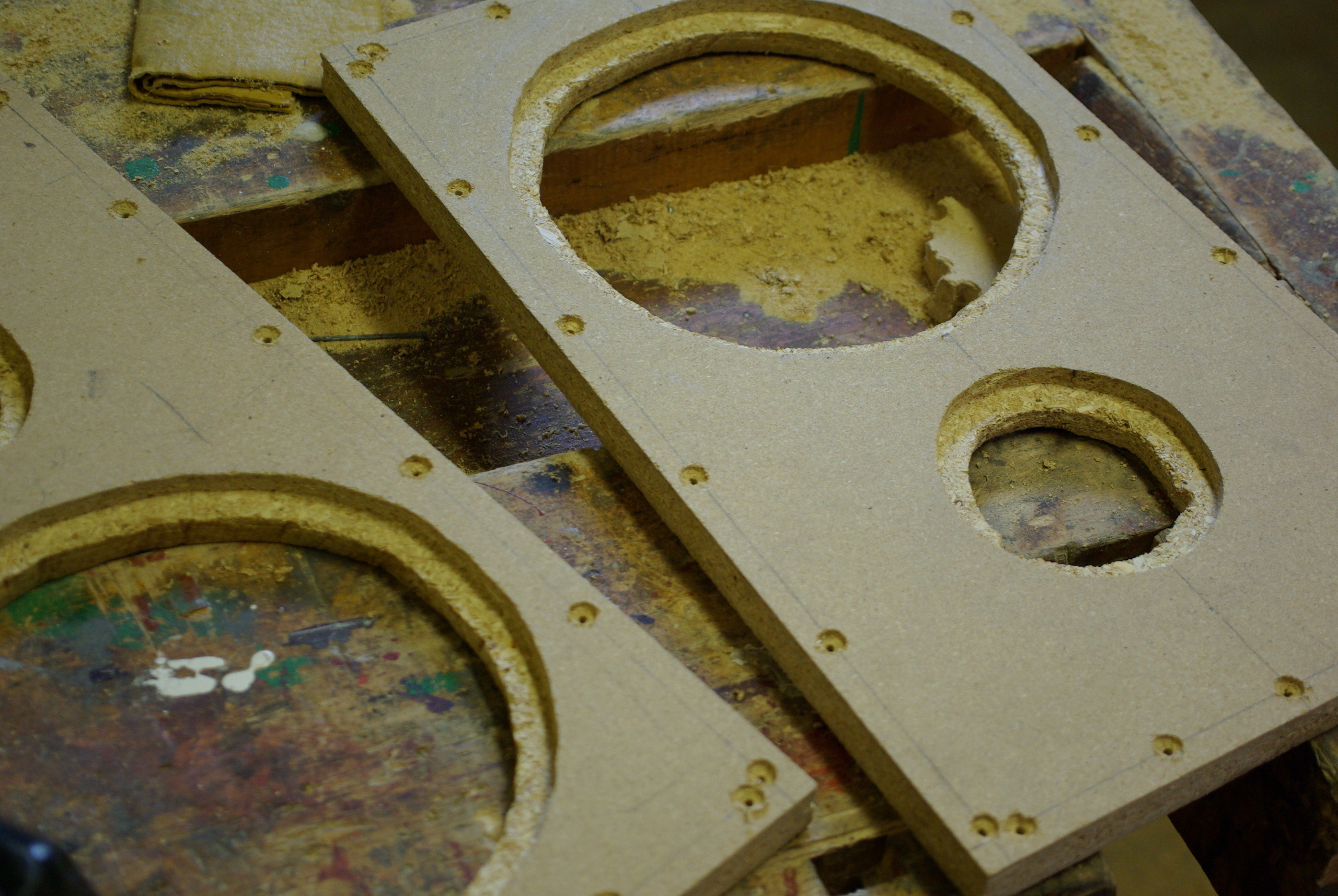

Stage six. antar jag
Andra förborrningen. gjorde lite fel i hörnen som ni ser.. men det är ju inget som inte lite spackel inte kan fixa (2009-07-13 13:17:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Andra förborrningen. gjorde lite fel i hörnen som ni ser.. men det är ju inget som inte lite spackel inte kan fixa (2009-07-13 13:17:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

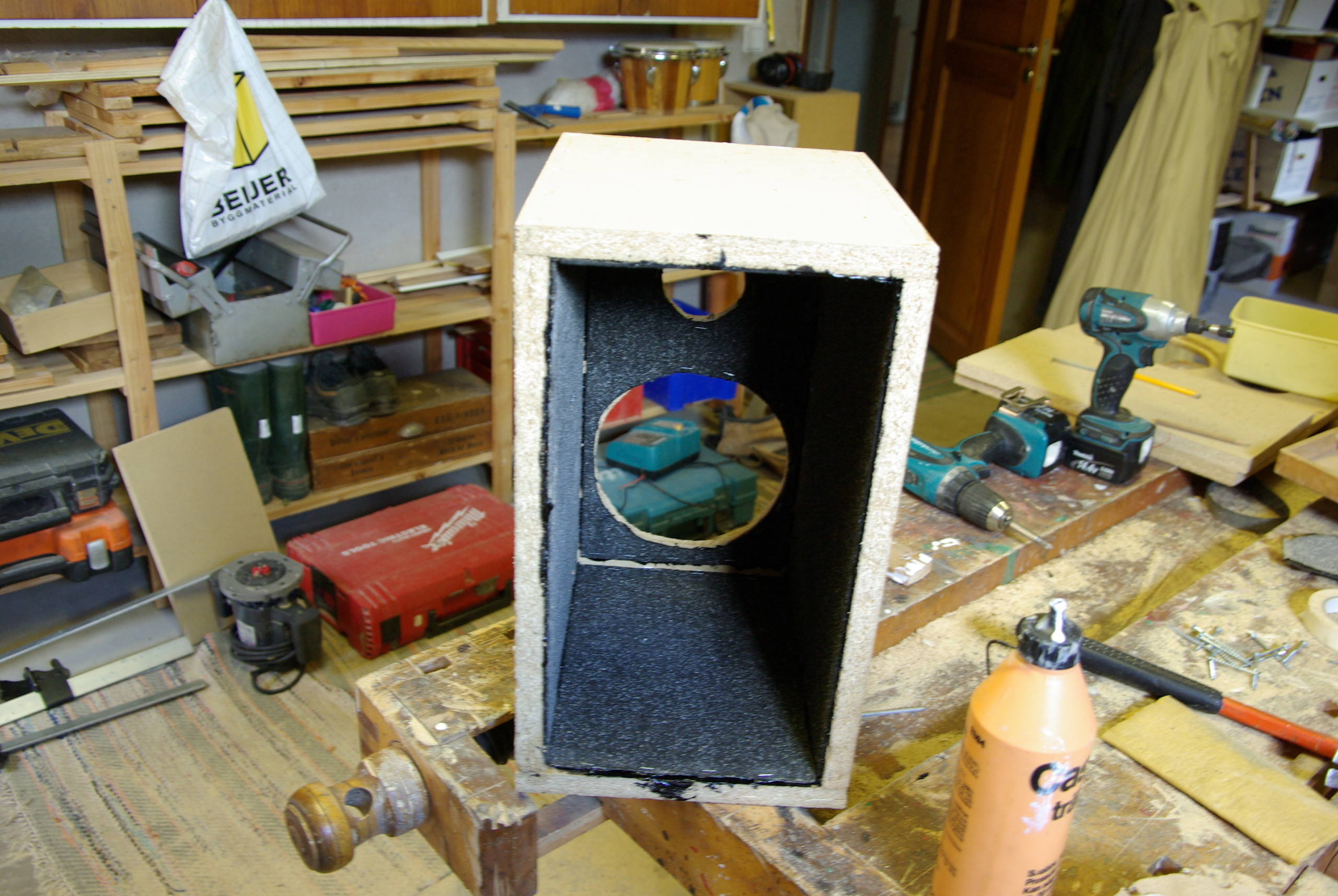

nu börjar det likna något
Tjära, asfaltspapp och snart lite silikon i kanterna. Fattar inte hur man ska applicera tjära utan att få det på sig, stört omöjligt. Har fortfarande svarta fläckar lite överallt på mina armar (2009-07-13 13:19:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Tjära, asfaltspapp och snart lite silikon i kanterna. Fattar inte hur man ska applicera tjära utan att få det på sig, stört omöjligt. Har fortfarande svarta fläckar lite överallt på mina armar (2009-07-13 13:19:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

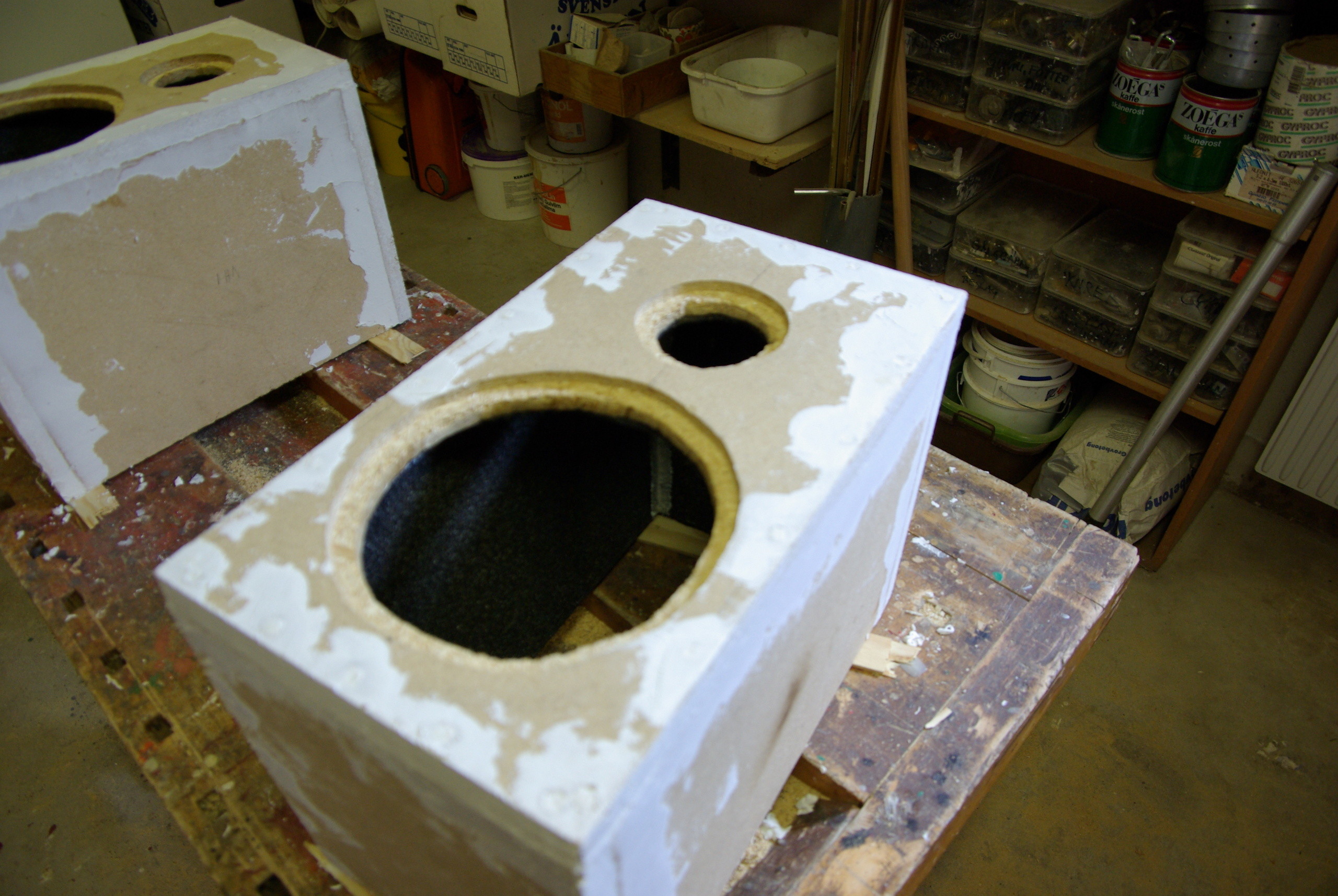

Stage eight. spackel
tjoho, hade inget emot spackling innan.. jag blir galen.. varför uppfinner de inte spackel som stannar kvar i hela hålet, hahaha.
STAY TUNED (2009-07-13 13:22:11)Bilden är högupplöst. Klicka i bilden för att zooma.
tjoho, hade inget emot spackling innan.. jag blir galen.. varför uppfinner de inte spackel som stannar kvar i hela hålet, hahaha.
STAY TUNED (2009-07-13 13:22:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

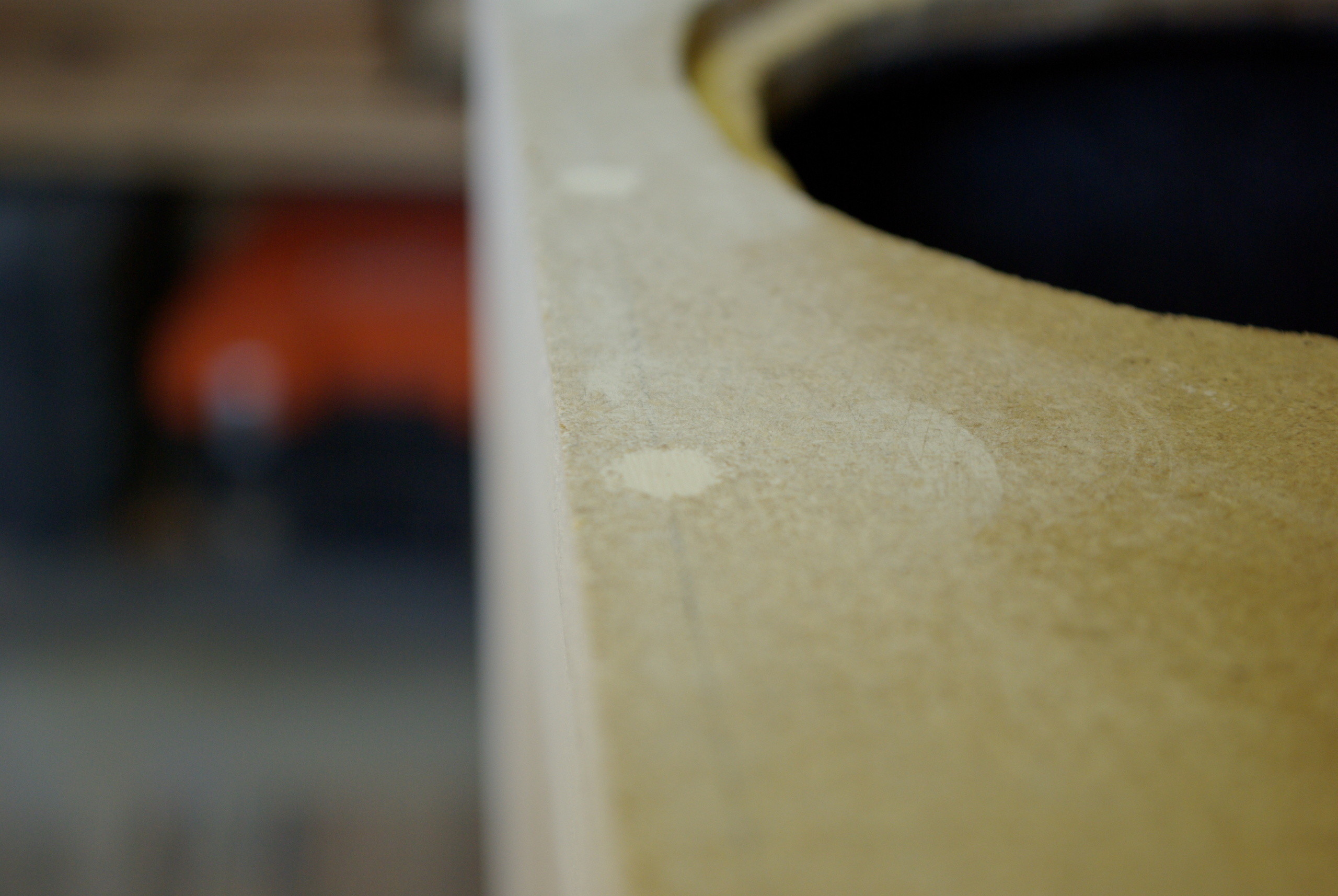

Slipning
Blev inte så bra som jag hade hoppats. får se om jag kan fixa till det senare (2009-07-14 08:21:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev inte så bra som jag hade hoppats. får se om jag kan fixa till det senare (2009-07-14 08:21:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

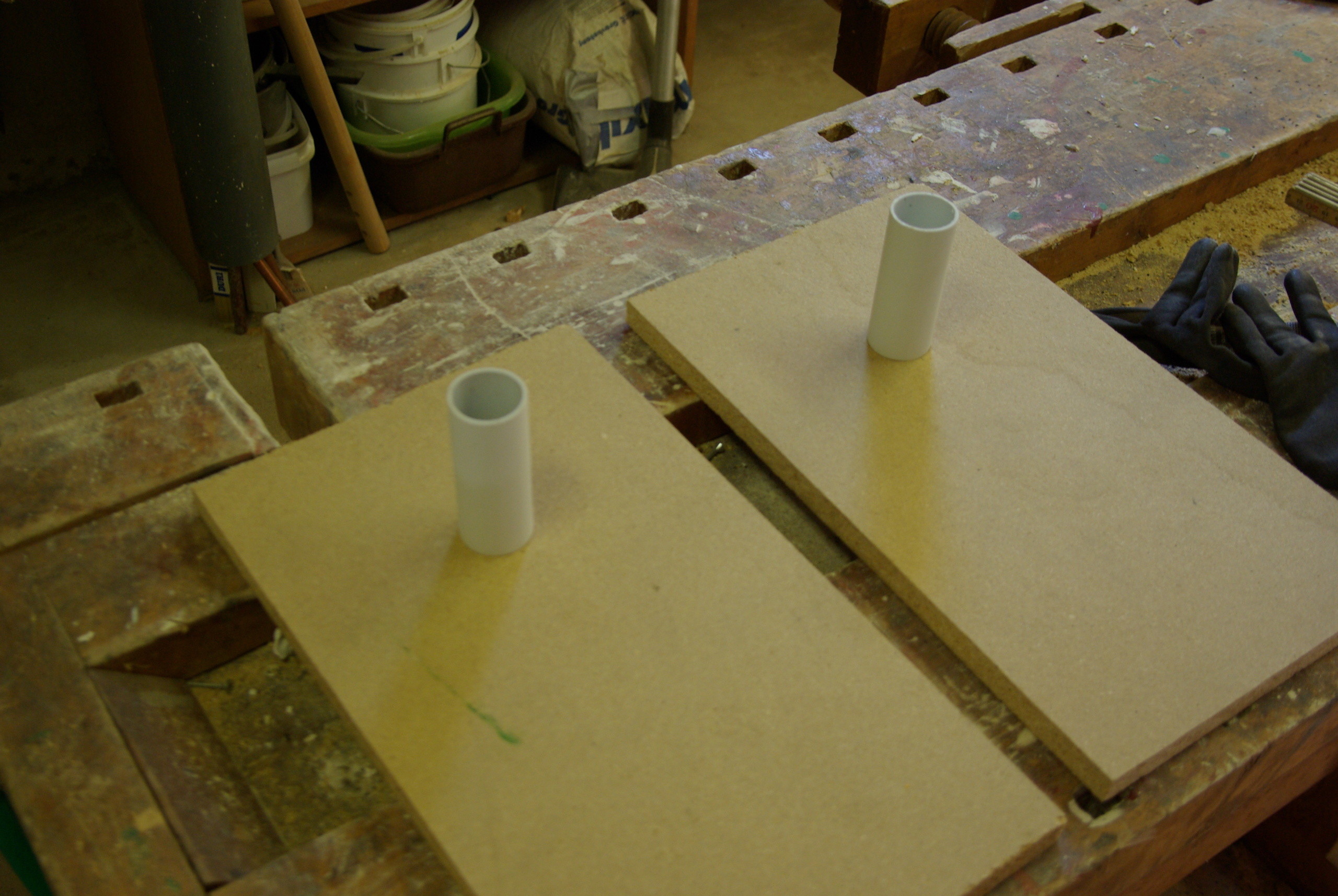

Basreflex

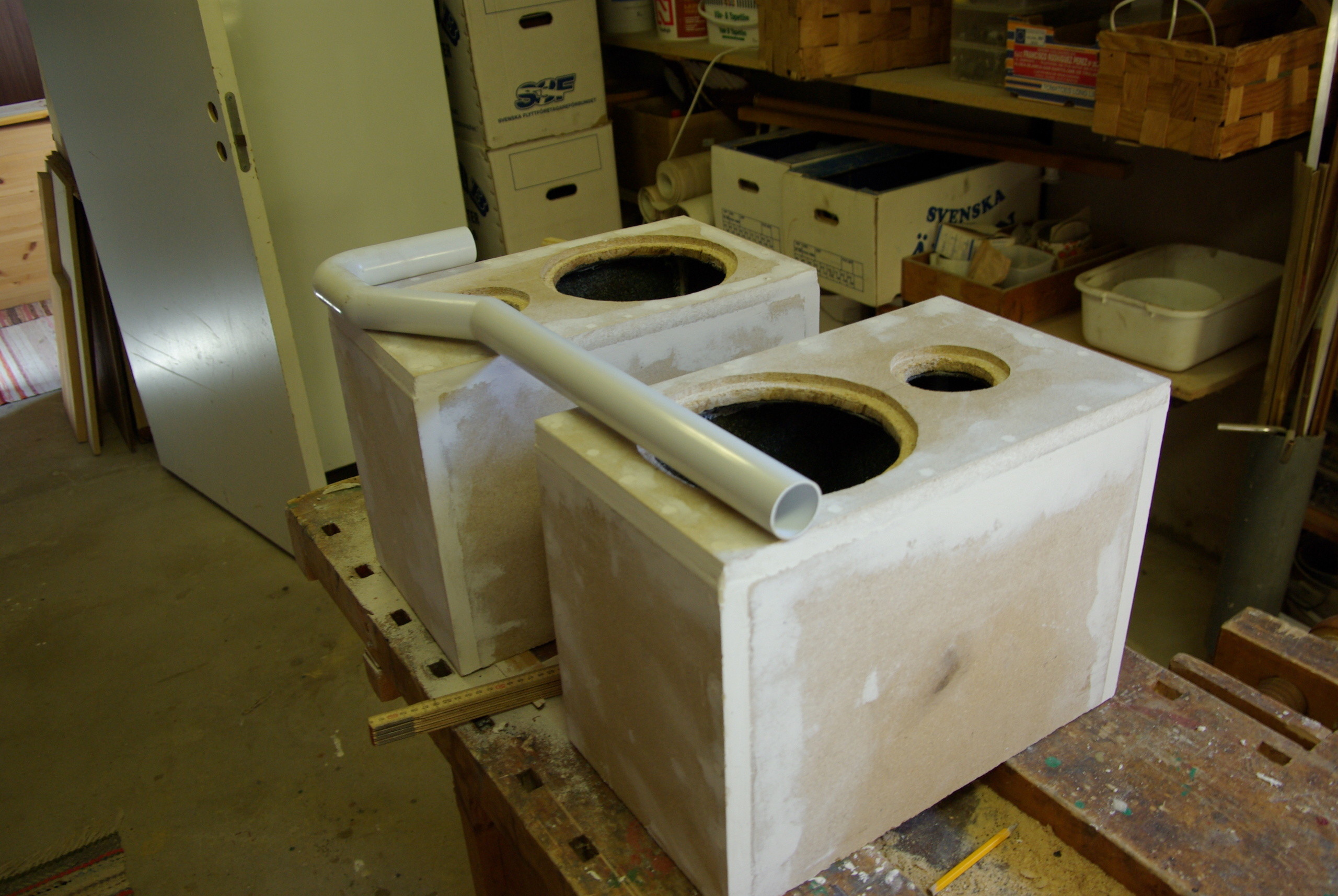

Självklart ska jag ha basreflex i mina lådor. hittade ett rätt bra rör.. har ingen aning om det är för smalt eller för tjockt. men allt går att justera om det inte blir bra, så jag körde på (2009-07-14 08:21:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Självklart ska jag ha basreflex i mina lådor. hittade ett rätt bra rör.. har ingen aning om det är för smalt eller för tjockt. men allt går att justera om det inte blir bra, så jag körde på (2009-07-14 08:21:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Placering
Rören ska sitta precis bakom diskanterna baktill (2009-07-14 08:23:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Rören ska sitta precis bakom diskanterna baktill (2009-07-14 08:23:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

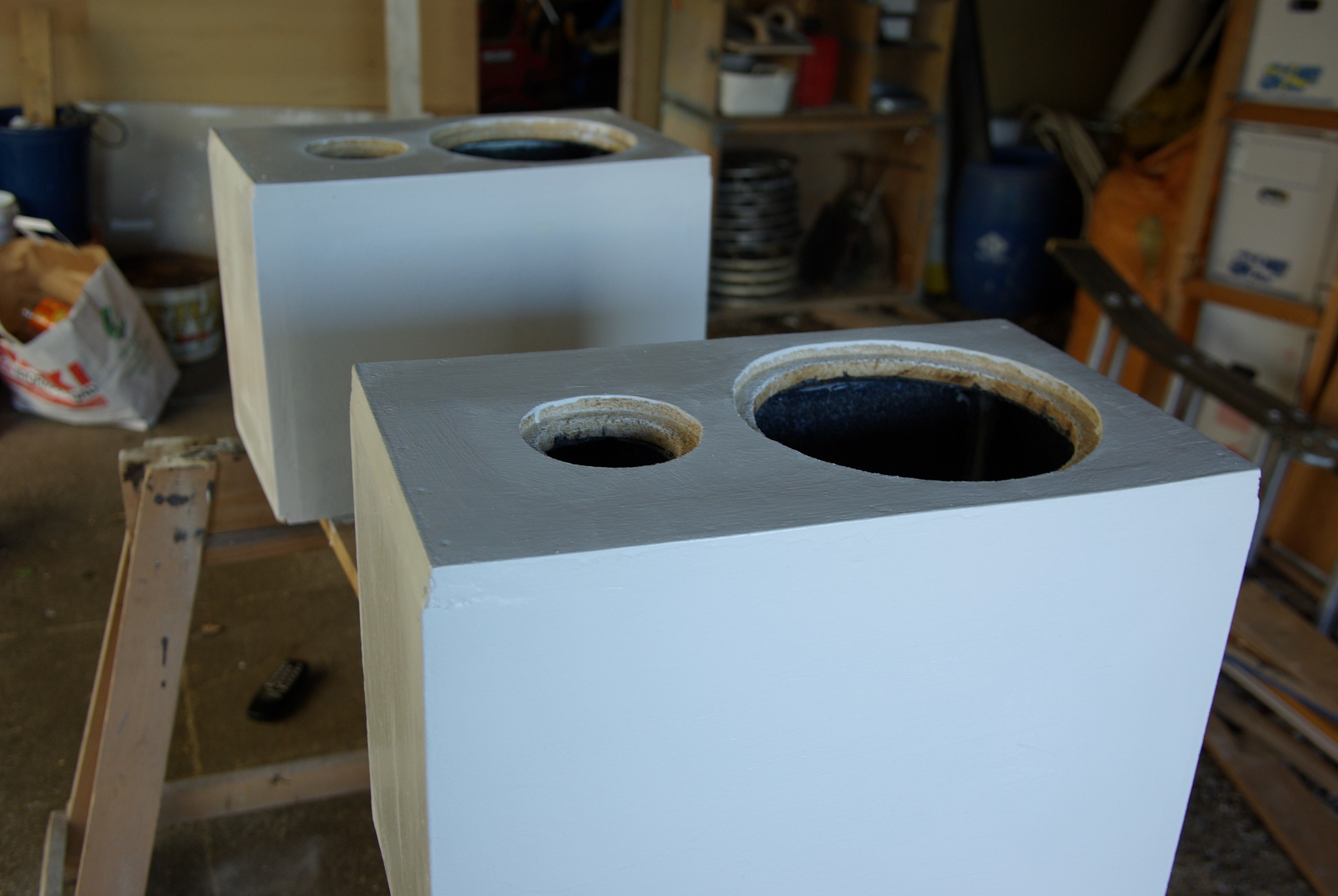

Grundmålning
Första lagret grundfärg ligger på.. tanken är att de ska vara svarta som slutprodukt (blanka om jag får till det) (2009-07-14 08:24:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Första lagret grundfärg ligger på.. tanken är att de ska vara svarta som slutprodukt (blanka om jag får till det) (2009-07-14 08:24:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

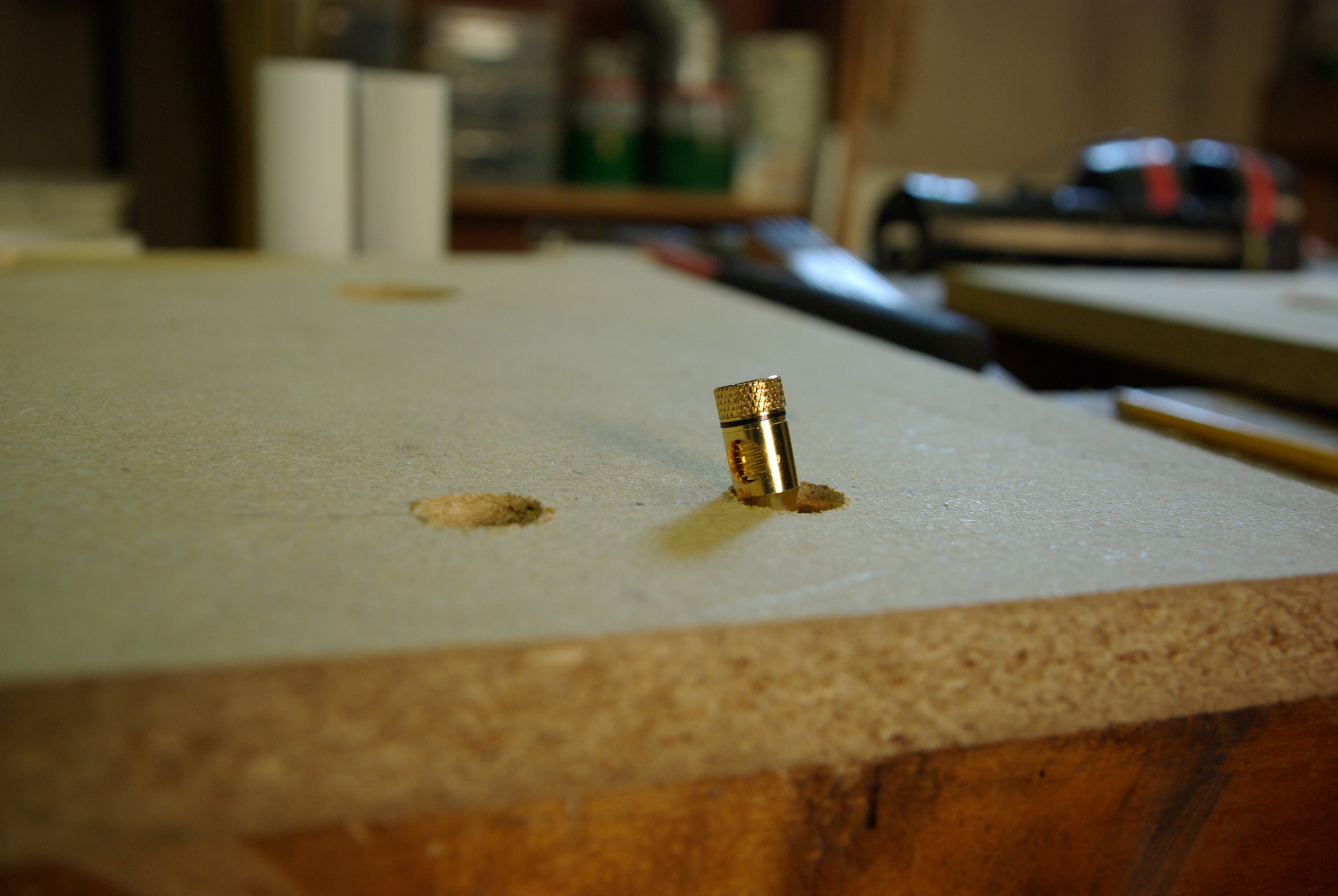

Banan
Jag tänkte använda ett par bananer som kontakter.. hade ett par "lyx"-bananer över och tänkte att det skulle vara coolt att ha som stationära kontakter. Jag fäster dem naturligtvis så att man kan ta bort dem om man vill. (2009-07-14 09:36:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag tänkte använda ett par bananer som kontakter.. hade ett par "lyx"-bananer över och tänkte att det skulle vara coolt att ha som stationära kontakter. Jag fäster dem naturligtvis så att man kan ta bort dem om man vill. (2009-07-14 09:36:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
förborrning #femtioelva

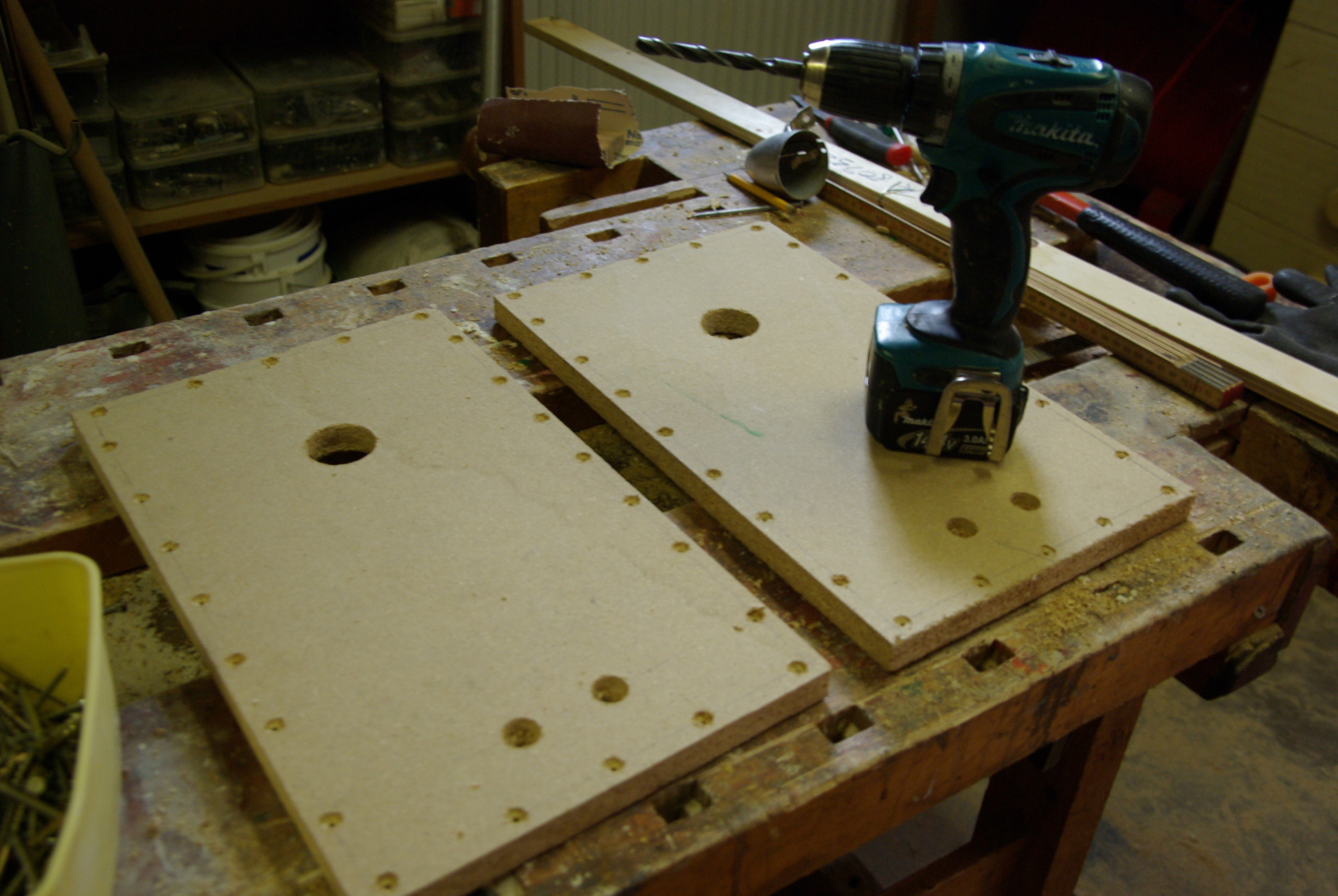

allt verkar handla om förborrning.. 24 hål per platta. dags för grundmålning.. (2009-07-14 09:38:24)Bilden är högupplöst. Klicka i bilden för att zooma.
allt verkar handla om förborrning.. 24 hål per platta. dags för grundmålning.. (2009-07-14 09:38:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

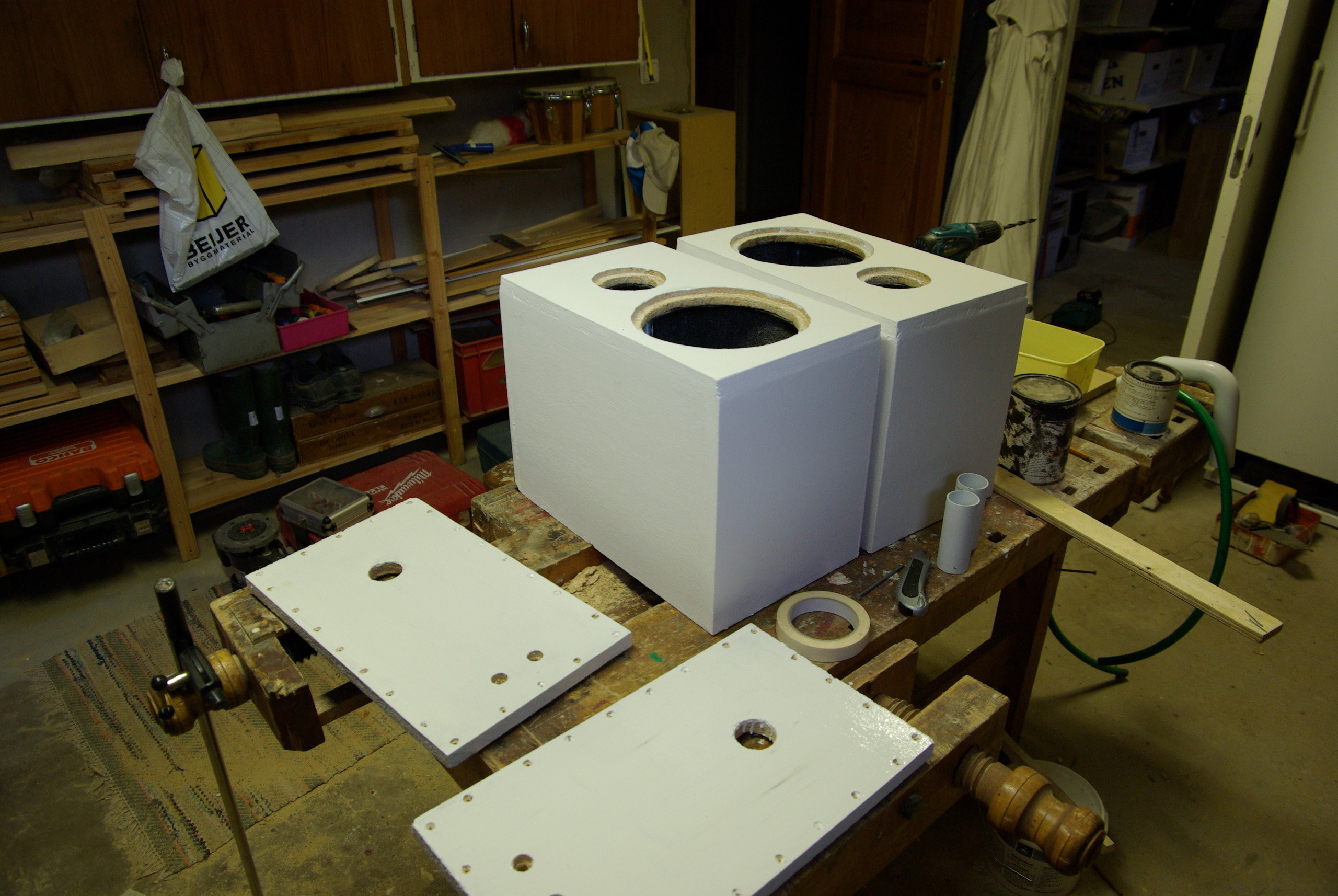

Slut på dag3
allt är grundmålat (även om bakdelarna behöver en omgång till) (2009-07-14 09:41:19)Bilden är högupplöst. Klicka i bilden för att zooma.
allt är grundmålat (även om bakdelarna behöver en omgång till) (2009-07-14 09:41:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

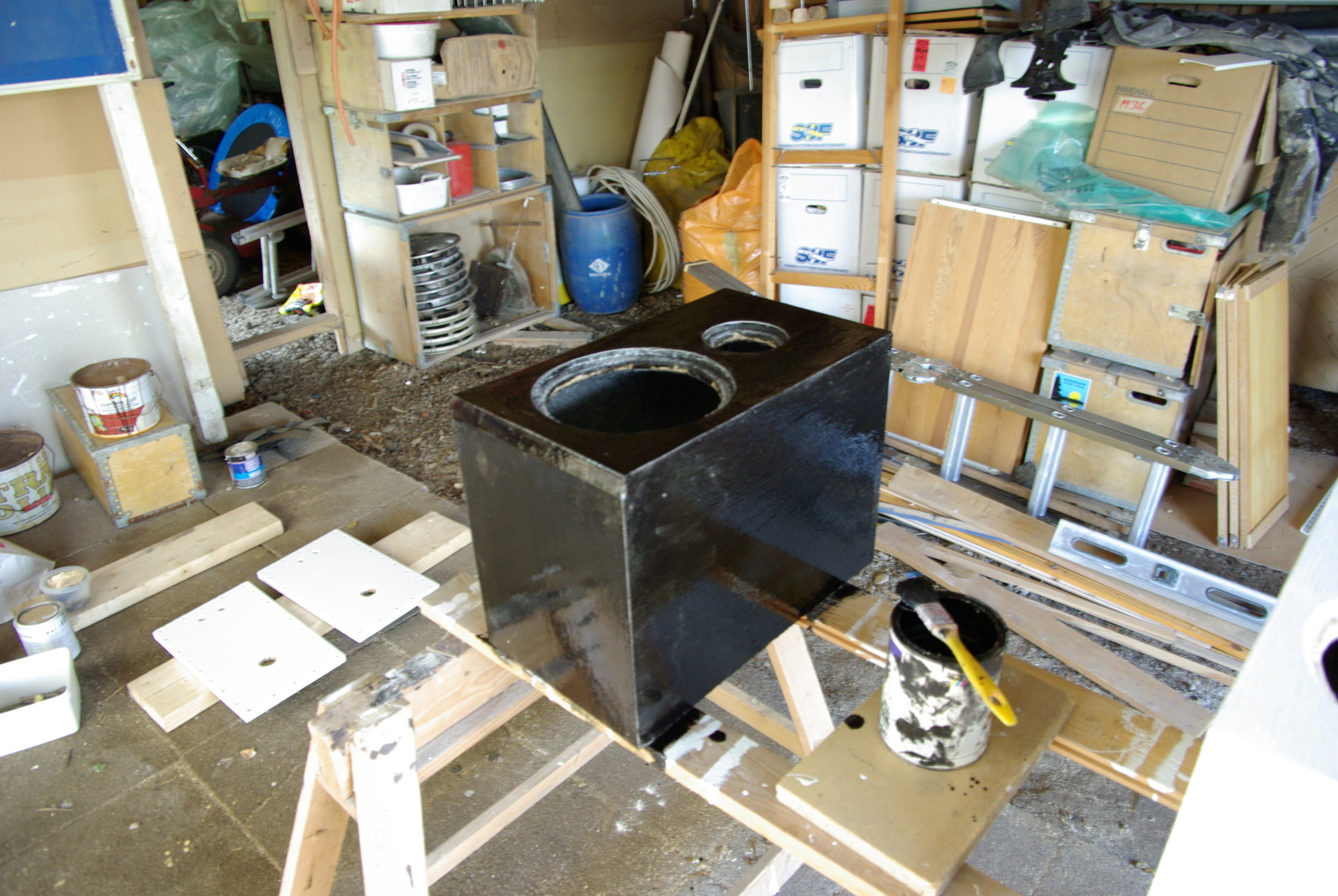

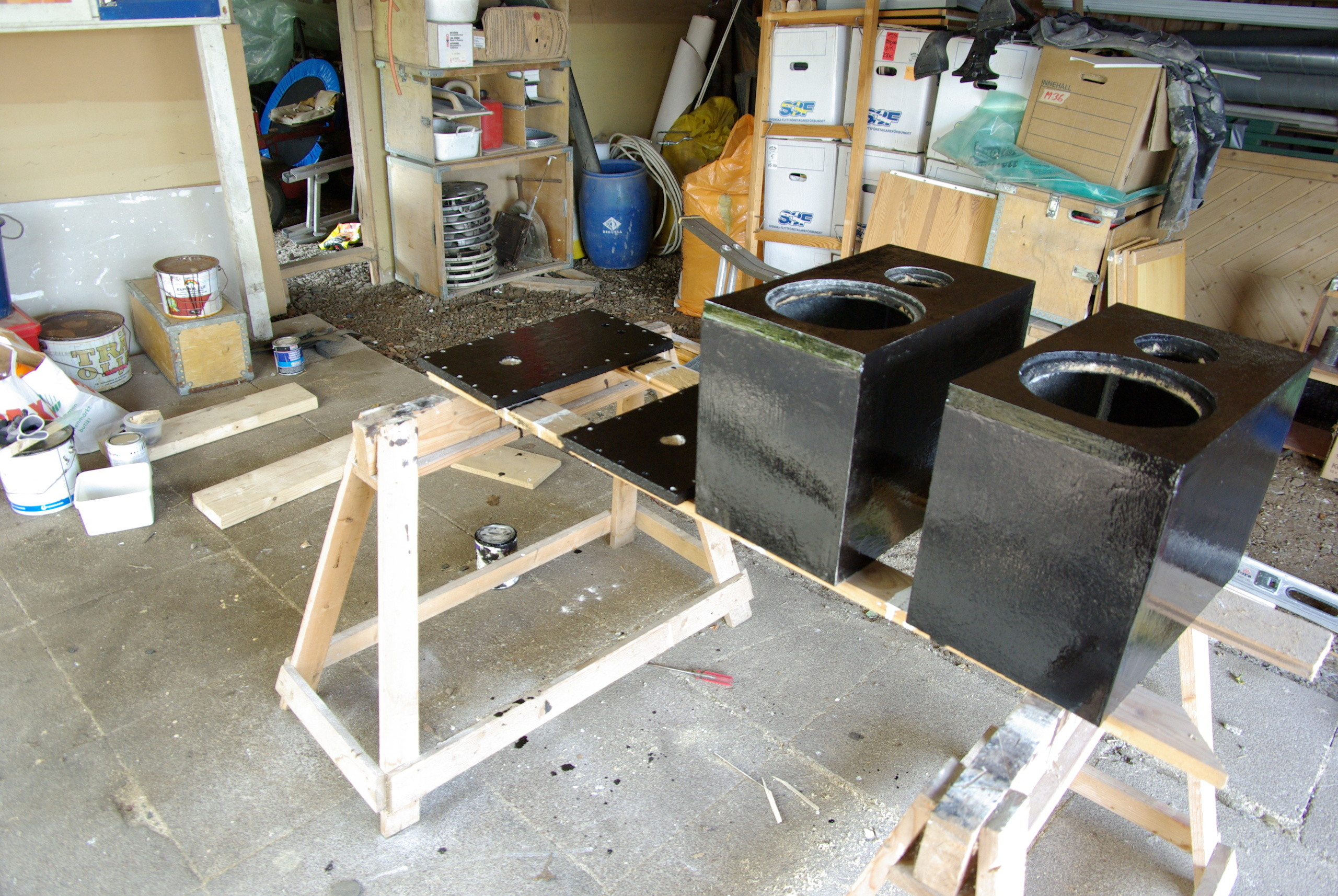

Finishen
Får mitt val av finish godkänt? den är inte så jämn just nu men det är ju bara första lagret färg än så länge (2009-07-14 18:01:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Får mitt val av finish godkänt? den är inte så jämn just nu men det är ju bara första lagret färg än så länge (2009-07-14 18:01:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Hela famlijen samlade
Om jag inte sagt det innan så ska bakdelarna vara avtagbara och då tänkte jag att man kunde använda guldfärgade skruvar. Guld mot svart.. funkar för mig. (2009-07-14 18:04:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Om jag inte sagt det innan så ska bakdelarna vara avtagbara och då tänkte jag att man kunde använda guldfärgade skruvar. Guld mot svart.. funkar för mig. (2009-07-14 18:04:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

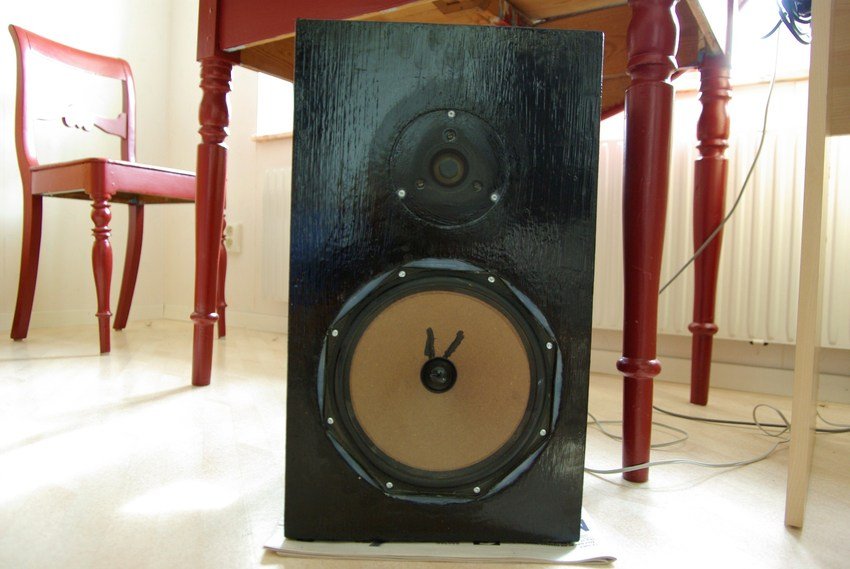

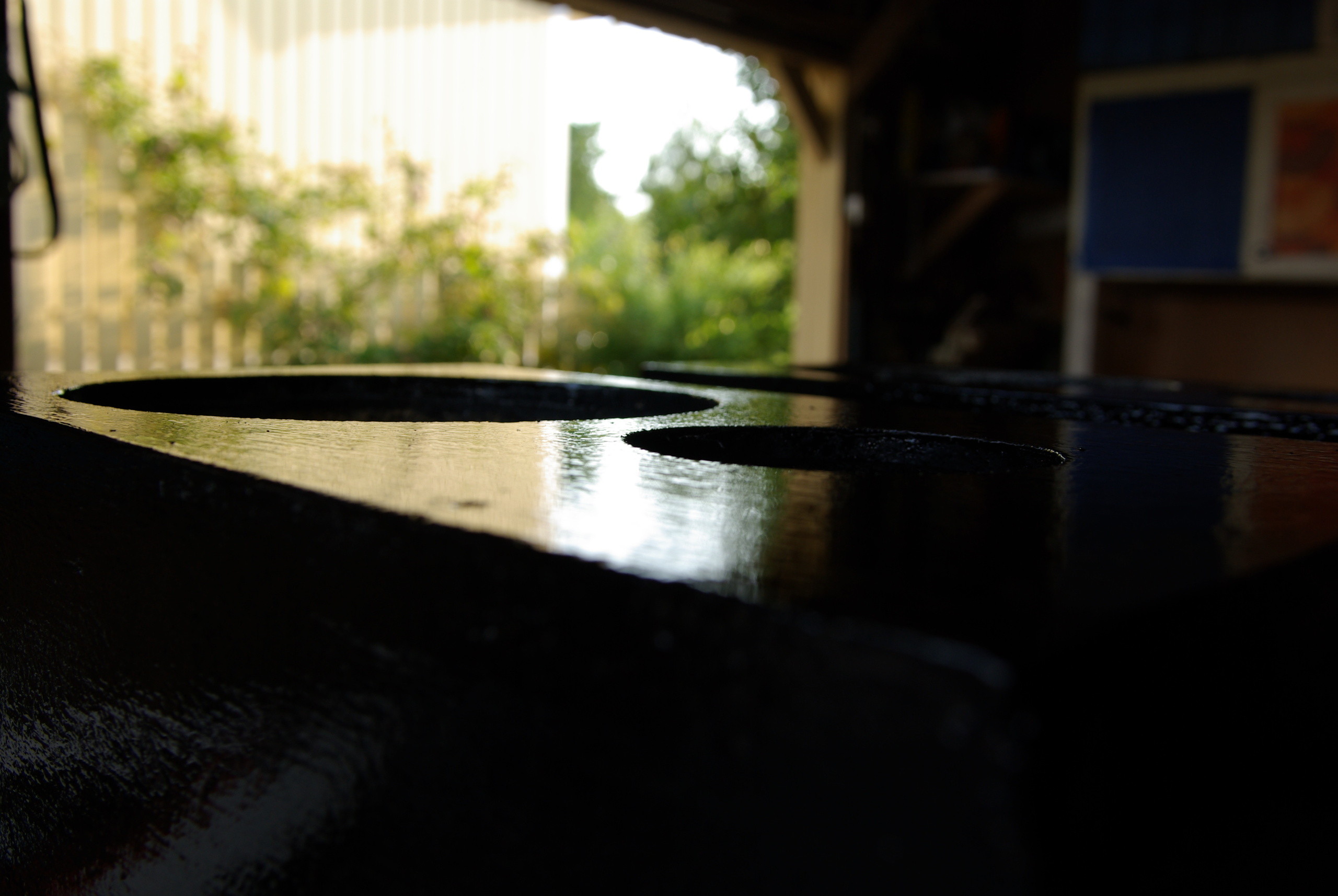

Skön glans
Härligt blank och ojämn yta, det sistnämnda var inte riktigt eftersträvat men det kan nog bli rätt snyggt det med (2009-07-14 19:58:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Härligt blank och ojämn yta, det sistnämnda var inte riktigt eftersträvat men det kan nog bli rätt snyggt det med (2009-07-14 19:58:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

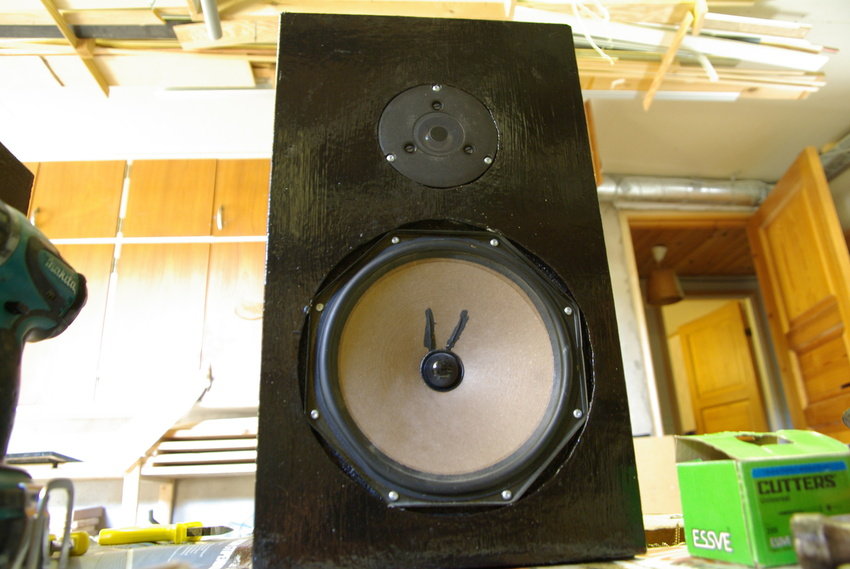

Elementen på plats
Jag hade redan väntat ett dygn på att färgen skulle torka och jag pallade inte längre.. så jag satte i elementen och tog upp den till förstärkaren för att testa.. den pustade och frustade i alla håligheter som fanns tillgängliga. Ner till verkstaden och bring out the big siliconspruta.. Detta är iaf ungefär så den kommer se ut som slutprodukt.. dubbelt så snygg och dubbelt så tung :P (2009-07-17 08:05:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag hade redan väntat ett dygn på att färgen skulle torka och jag pallade inte längre.. så jag satte i elementen och tog upp den till förstärkaren för att testa.. den pustade och frustade i alla håligheter som fanns tillgängliga. Ner till verkstaden och bring out the big siliconspruta.. Detta är iaf ungefär så den kommer se ut som slutprodukt.. dubbelt så snygg och dubbelt så tung :P (2009-07-17 08:05:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

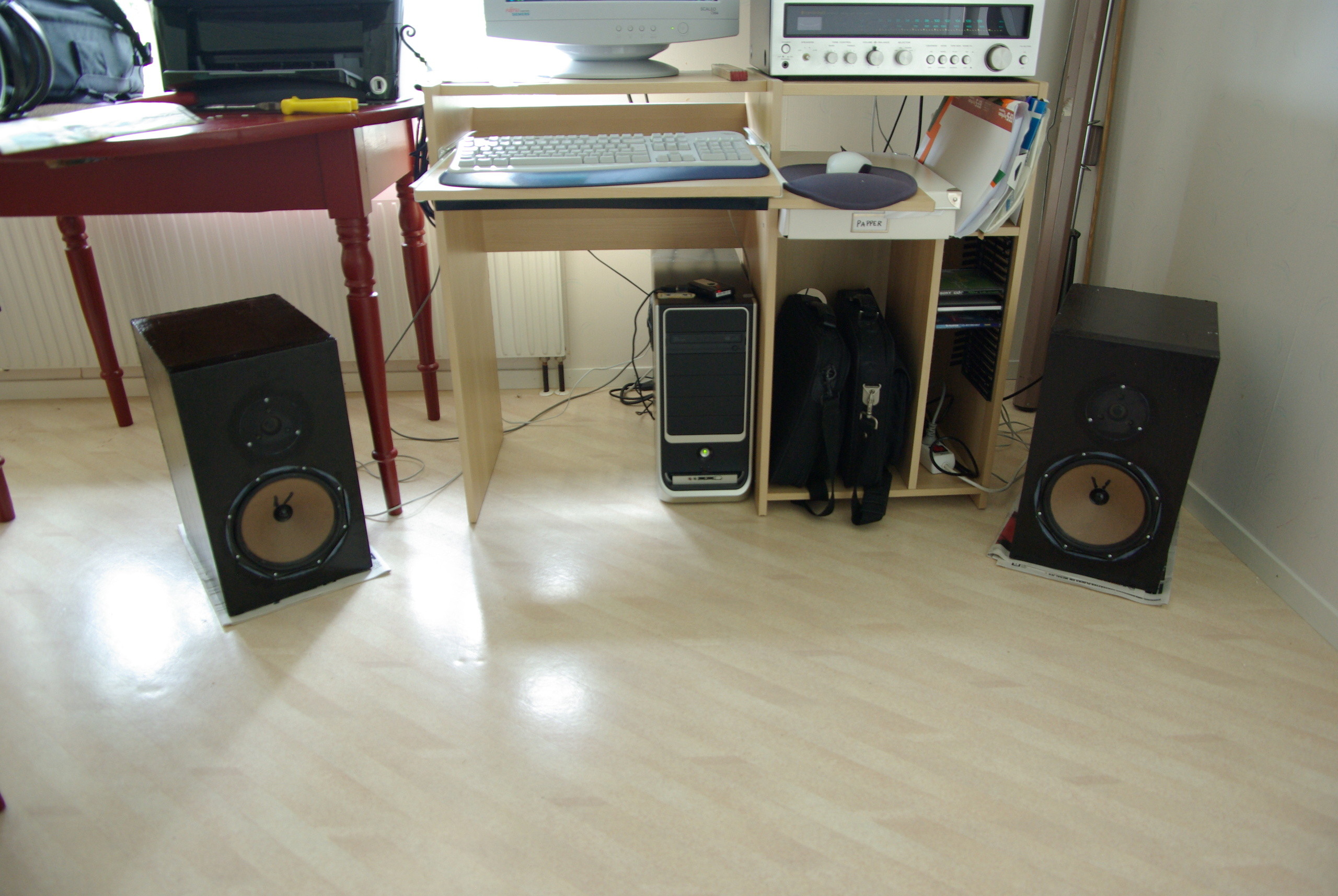

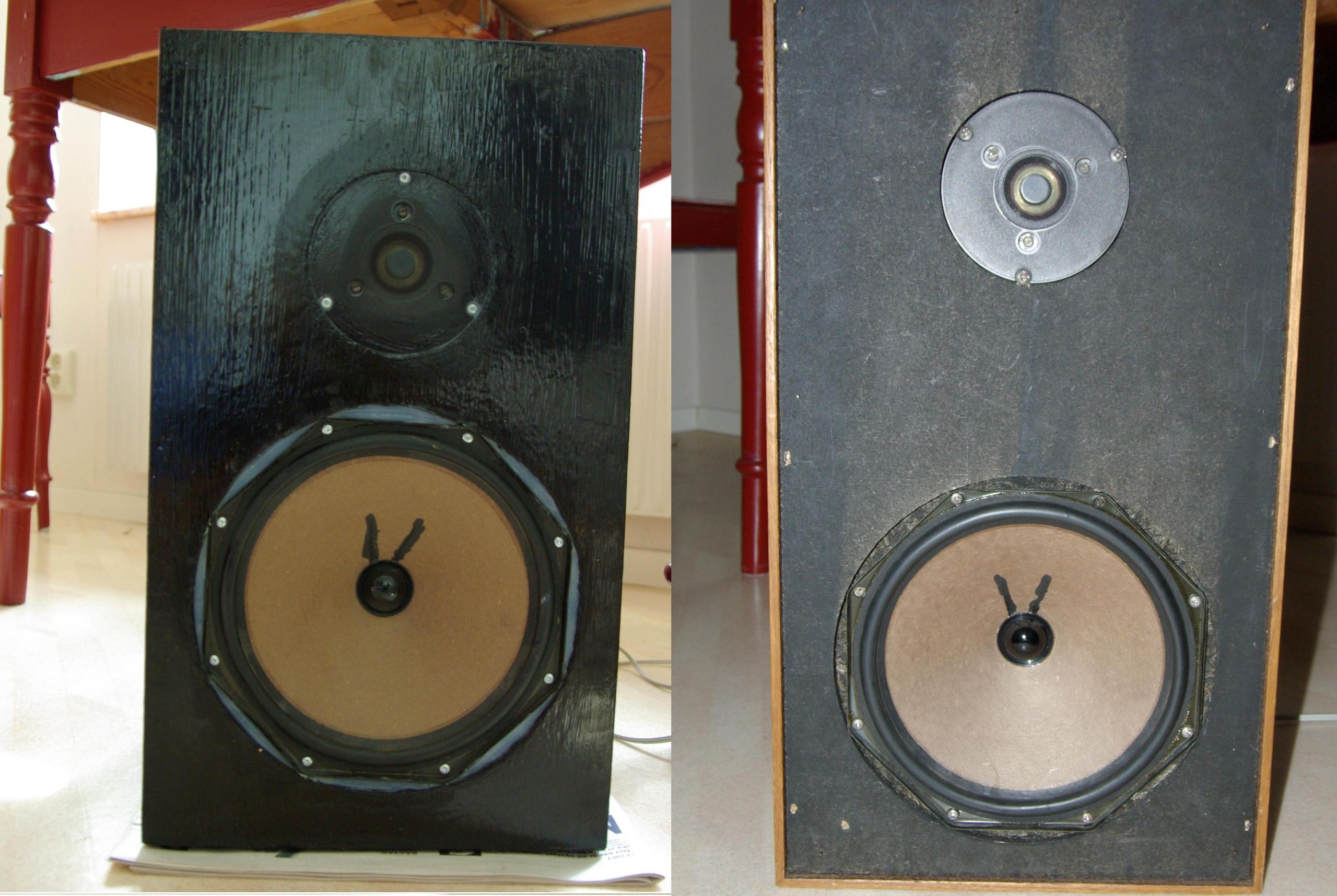

Tha Ending
Så här ser de helt enkelt ut som slutprodukt.. tycker det är rätt snyggt med silverfärgade skruvar mot det svarta. Som ni ser så är där ett grått lager utanför elementet, det är silikon som jag var tvungen att täta med. Luft sökte sig ut överallt och skapade tråkigt ljud. Där finns även lite ringar runt diskanten vilket också är silikon, jag ska tvätta bort det senare. (2009-07-17 17:32:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här ser de helt enkelt ut som slutprodukt.. tycker det är rätt snyggt med silverfärgade skruvar mot det svarta. Som ni ser så är där ett grått lager utanför elementet, det är silikon som jag var tvungen att täta med. Luft sökte sig ut överallt och skapade tråkigt ljud. Där finns även lite ringar runt diskanten vilket också är silikon, jag ska tvätta bort det senare. (2009-07-17 17:32:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Som jag sagt tidigare var den första anledningen till att jag byggde lådorna var att jag hörde missljud. jag tog ut elementen och jag hörde det inte missljudet längre. Nu när jag satte in allting i de nya lådorna kom missljudet igen. Min hypotes är helt enkelt att jag inte spelat starkt nog när de väl var utanför lådan, för felet sitter nämligen i basarna. Därav att jag tänkte köpa ett par nya billiga basar (jag är inte ute efter ett fett ljud i dem iom att de som mest kommer användas som simpla datorhögtalare). Ungefär det som är bakgrunden till det hela.
Angående själva bygget var huvudsyftet inte bara att förbättra ljudet, utan att jag skulle lära mig att bygga helt enkelt, inför mer seriösa byggen (nu vet jag hur man ska om inte ska göra, hoppas även att andra kan dra nytta av mina misstag (bild) ).
Ps. jag kör inte dem portad för tillfället.
Angående själva bygget var huvudsyftet inte bara att förbättra ljudet, utan att jag skulle lära mig att bygga helt enkelt, inför mer seriösa byggen (nu vet jag hur man ska om inte ska göra, hoppas även att andra kan dra nytta av mina misstag (bild) ).
Ps. jag kör inte dem portad för tillfället.
som jag sa tidigare, detta är bra basar, om man bygger rätt... =P
synd att du satta dom i portat för det gillar dom inte...
slutet på 15liter fungerar bra och ett högt Qvärde, alltså mycket dämp, ca 70% i lådan och sedan 2a ordnignens filter till basen, möt upp diskanten med 3e ordningen och delningsfrekvenserna sätter du vid ca 1500Hz...
dock så vet man ju i alla fall inte hur frekvensgången blir då om mna inte mäter upp allting...
du skulle behöva ha ett vettigt beräkningsprogram med simulering och sedan bygg med element som man kan få tag på vettiga data till...
till dessa philips element så måste du mäta för att kunna bygga...
synd att du satta dom i portat för det gillar dom inte...
slutet på 15liter fungerar bra och ett högt Qvärde, alltså mycket dämp, ca 70% i lådan och sedan 2a ordnignens filter till basen, möt upp diskanten med 3e ordningen och delningsfrekvenserna sätter du vid ca 1500Hz...
dock så vet man ju i alla fall inte hur frekvensgången blir då om mna inte mäter upp allting...
du skulle behöva ha ett vettigt beräkningsprogram med simulering och sedan bygg med element som man kan få tag på vettiga data till...
till dessa philips element så måste du mäta för att kunna bygga...
De gamla lådorna funkade inte som de skulle, och tro mig: de var inte snygga.. vänta bara på resultatet (bild). och sen gör jag dem portade för framtida uppgraderingar.. jag är medveten om att det inte bara är att sätta in ett rör men om det inte blir bra går det alltid att göra om. Jag tänkte ha pluggar i rören till att börja med också så att de blir mer eller mindre slutna.
Varför bygga om dem? Tycker de var snugga som det var (bild) Om de gamla låddorna var slutna så gör inte dem nya portade. Sedan är det inte bara att trycka dit ett rör utan man måste ha exakt diameter å längd annars kommer det bli helt fel.
