I samband med projektorbyte ville jag också passa på att byta ut min gamla duk. Ville ha lite större bild än de 110" jag hittills haft. Målet nu var 135" i formatet 16:9 vilket betyder 300x169cm. Detta omöjliggjorde dessutom att fortsätt ha centerhögtalaren under duken då den hade fått stå på golvet. Med andra ord behövdes en AT-duk.
Att köpa färdig, bra, AT-duk är dyrt (och lite tråkigt) så jag bestämde mig för att snickra ihop en egen.
Planen var från början att… Läs hela |
Produkter i albumet:
|

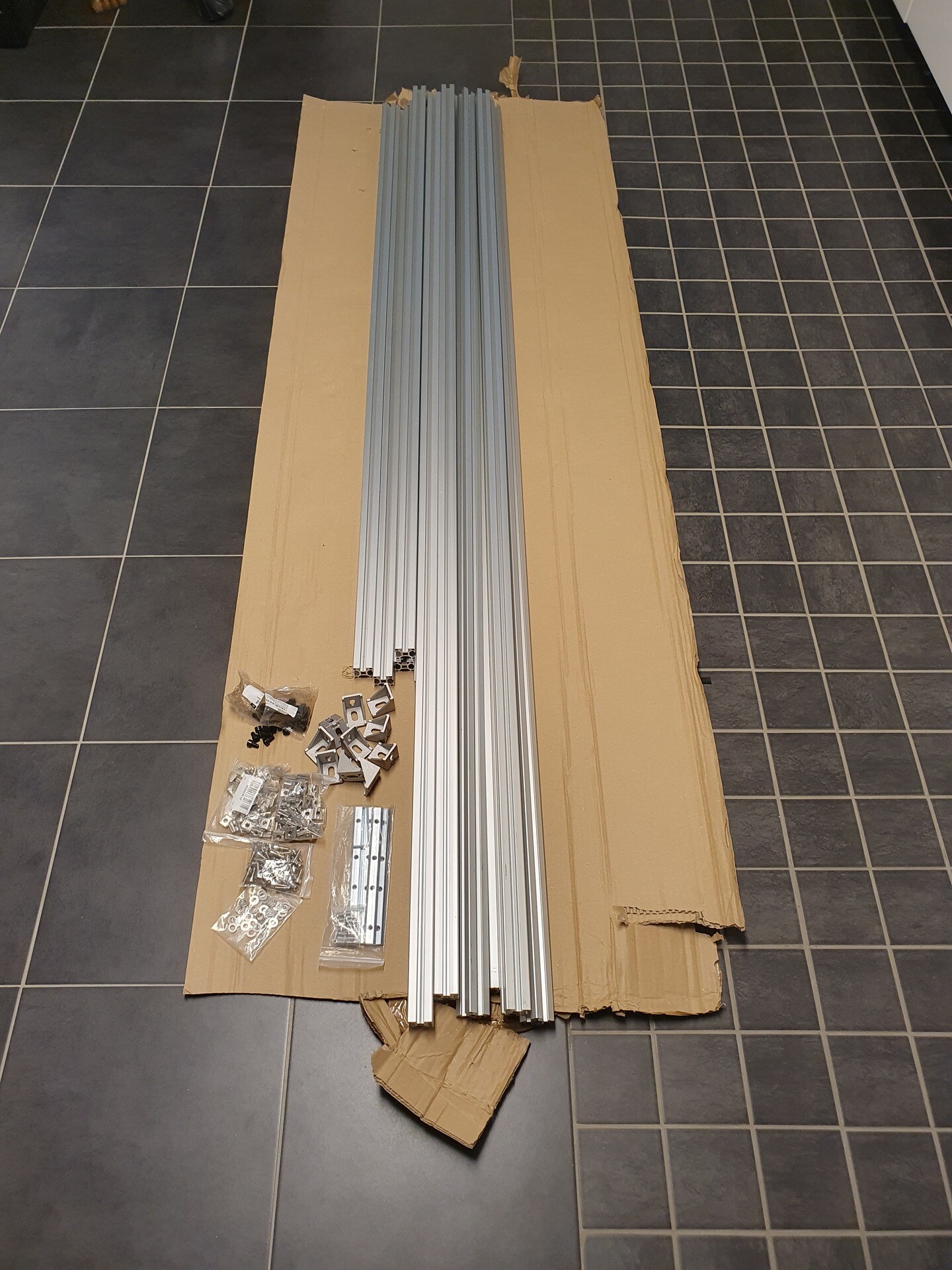

StängLite olika längder aluminiumprofiler i dimension 30x30mm
90 graders beslag.
Raka beslag för att skarva 2 stycken 1500mm profiler till de 3000mm som behövs.
Skruvar och muttrar. (2023-08-07 20:18:12)
Bilden är högupplöst. Klicka i bilden för att zooma.

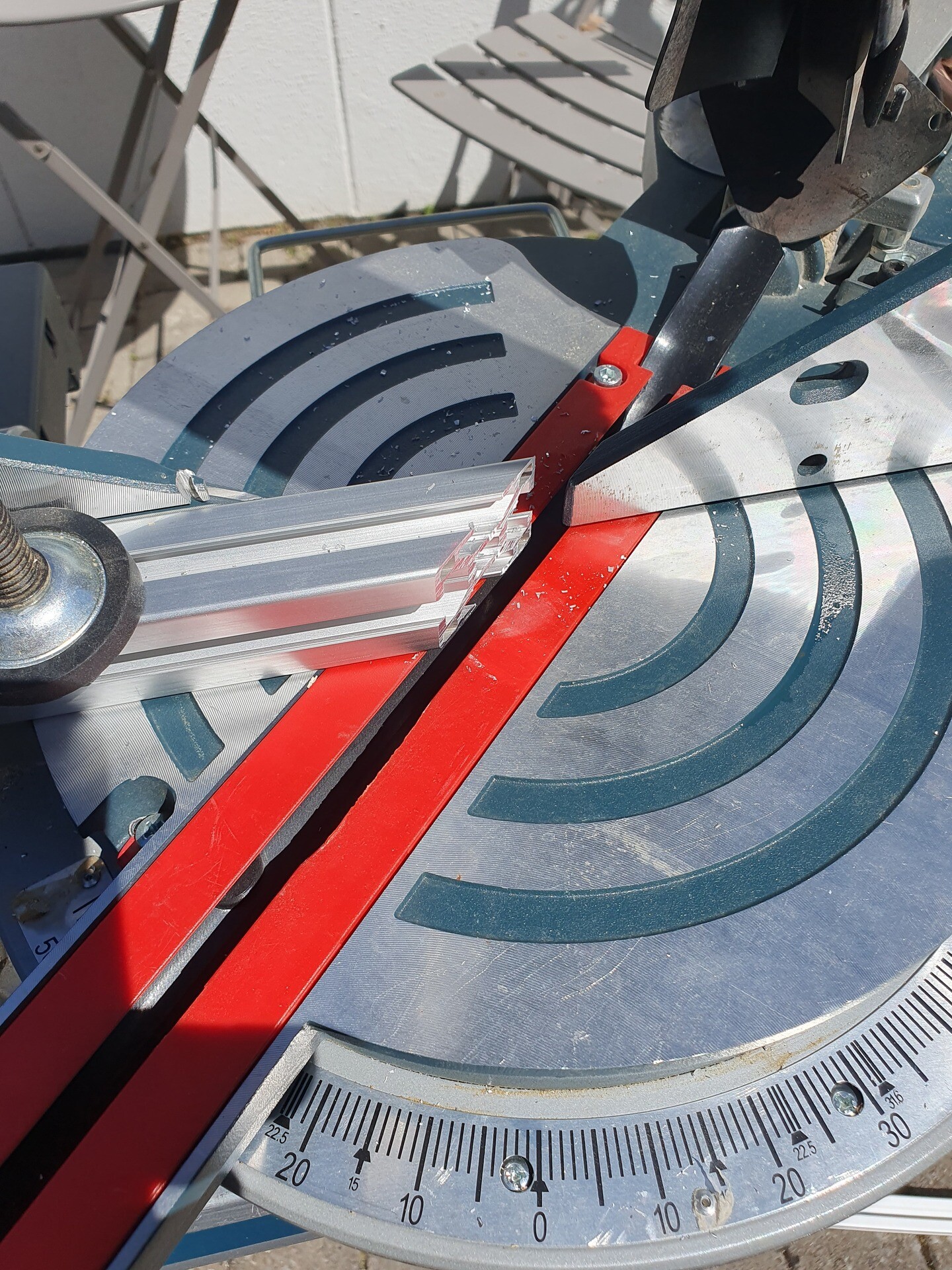

Med en klinga anpassad för aluminium i sågen gick det väldigt lätt att gera till 45 graders vinklar i hörnen.
Varning för mycket metallstänk så fuska inte med skyddsglasen. (2023-08-07 20:23:04)
Bilden är högupplöst. Klicka i bilden för att zooma.

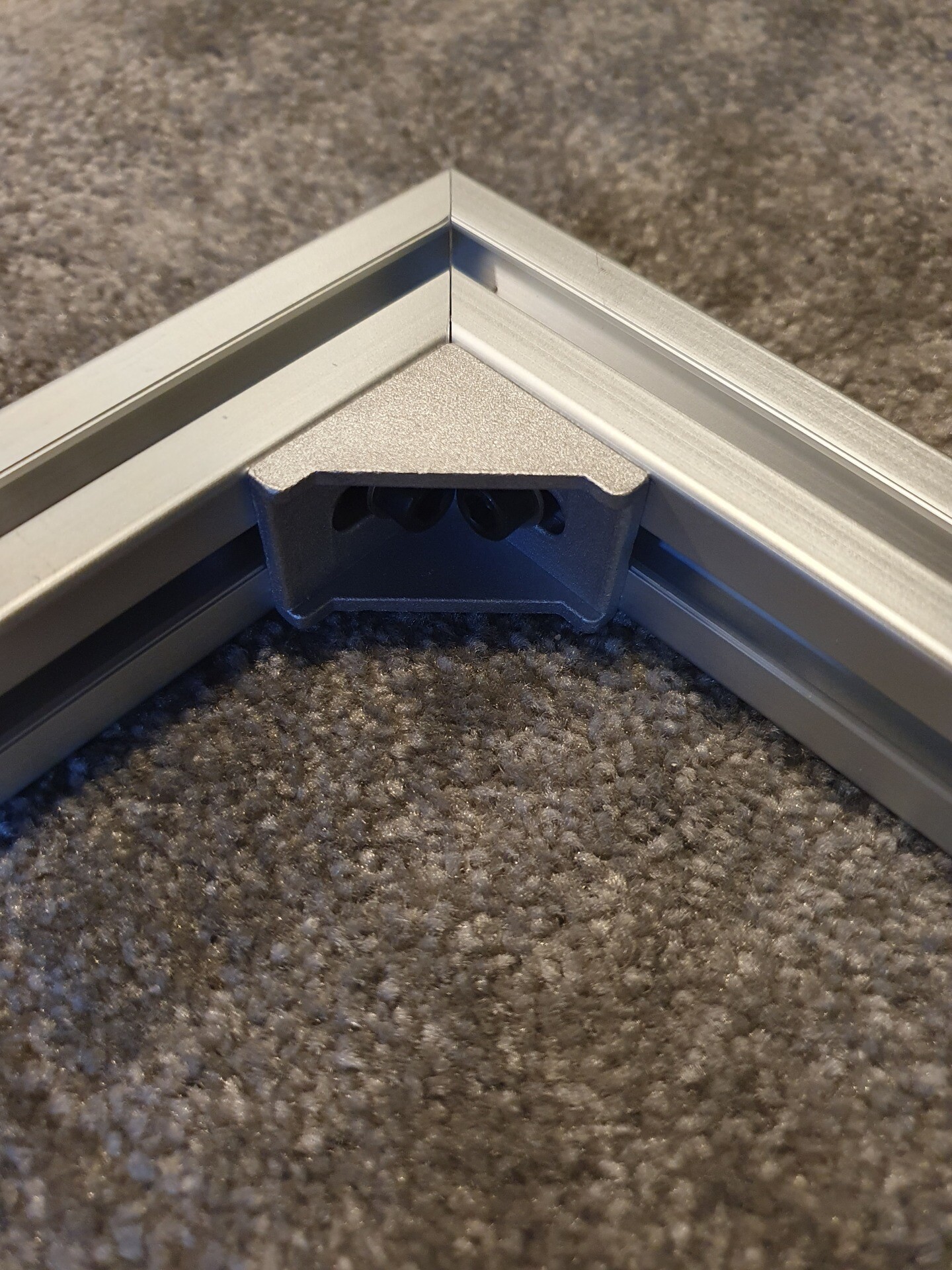

Efter att ha justerat sågens vinkel ett par gånger blev till slut hörnen perfekta. (2023-08-07 20:27:18)
Bilden är högupplöst. Klicka i bilden för att zooma.

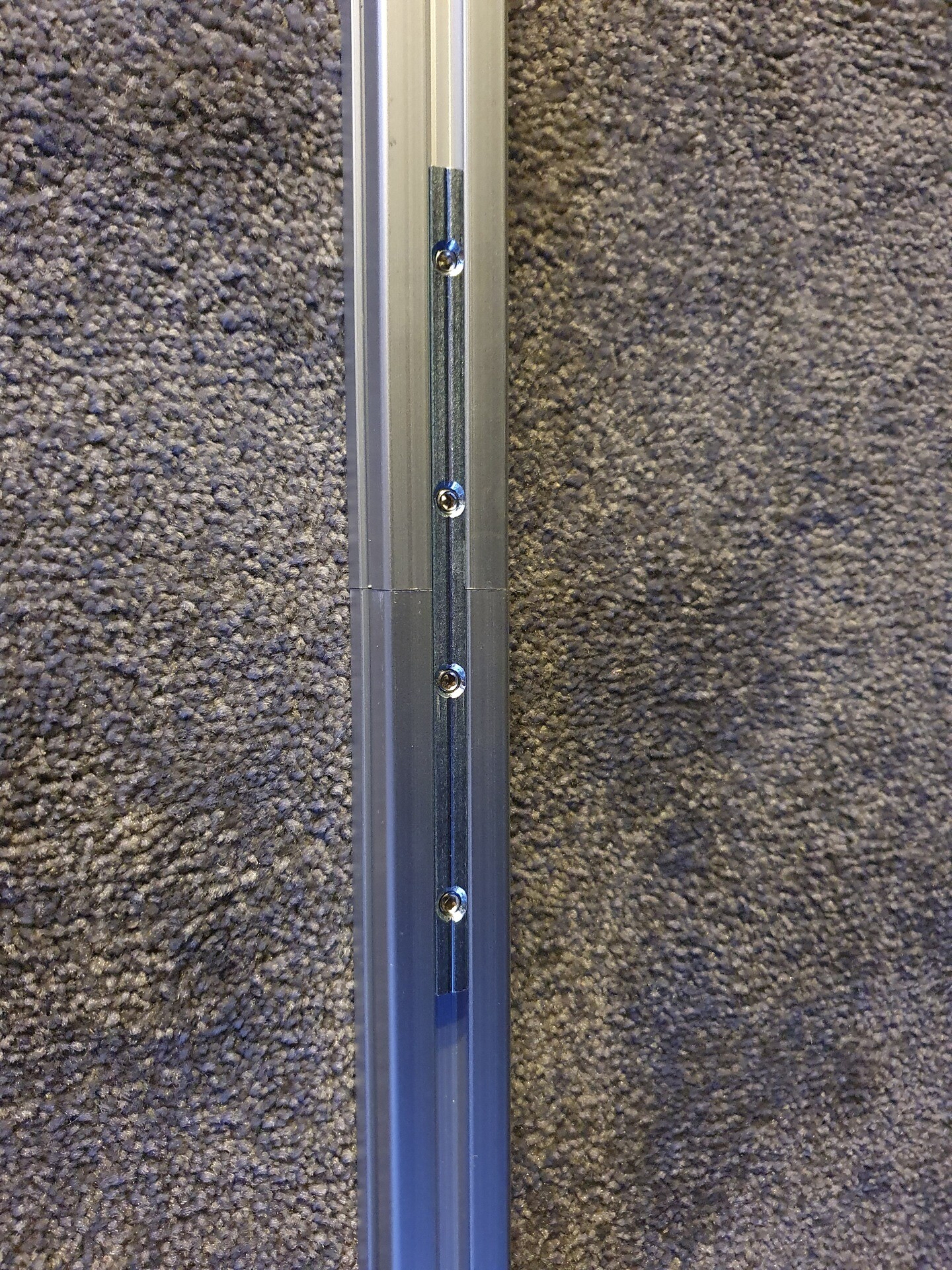

Med tre av dessa beslag känns den skarvad profilen nästan lika stabil som en icke skarvad. Det kommer dessutom sitta två vertikala profiler som förstärker ramen på mitten. (2023-08-07 20:29:57)
Bilden är högupplöst. Klicka i bilden för att zooma.

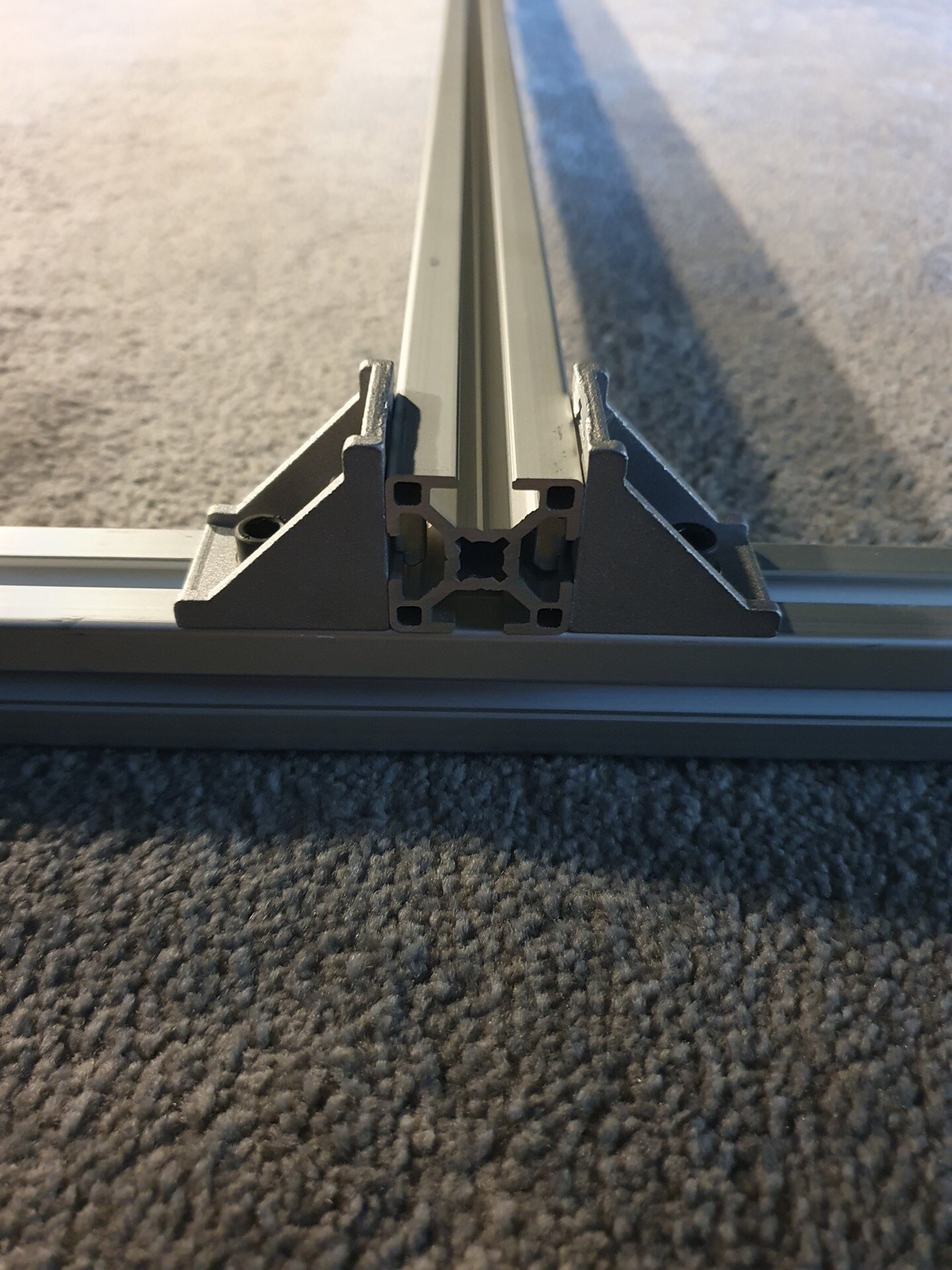

Ett av de två stagen på mitten av duken. Dessa kommer dels förstärka ramen och dels agera väggfäste. Jag valde att montera dessa profiler bakom de andra för att ge marginal till dukmaterialet. Duken kan därmed röra sig i djupled utan att ta i profilen. Om det är nödvändigt vet jag inte, men varför chansa. (2023-08-07 20:32:33)
Bilden är högupplöst. Klicka i bilden för att zooma.

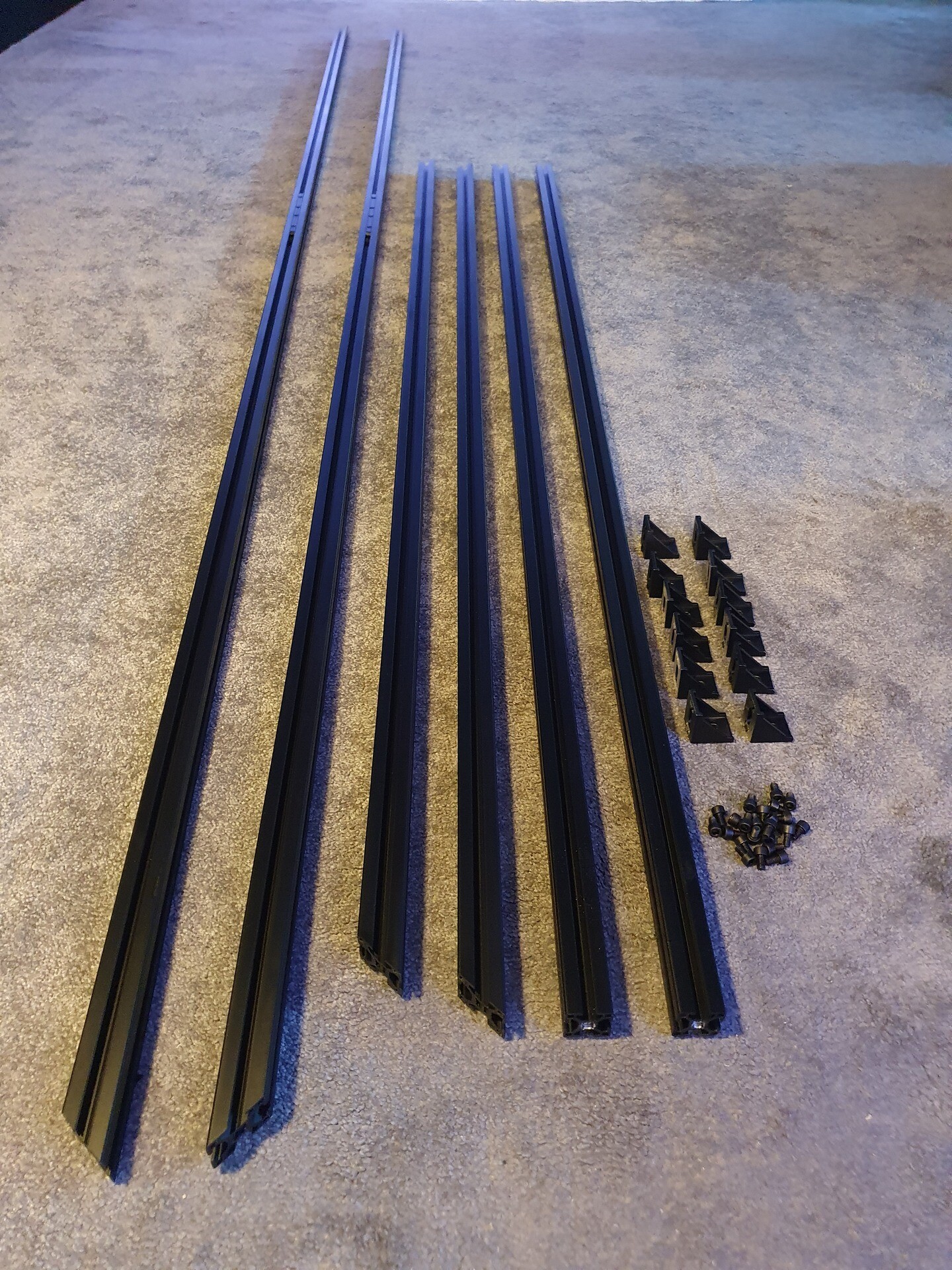

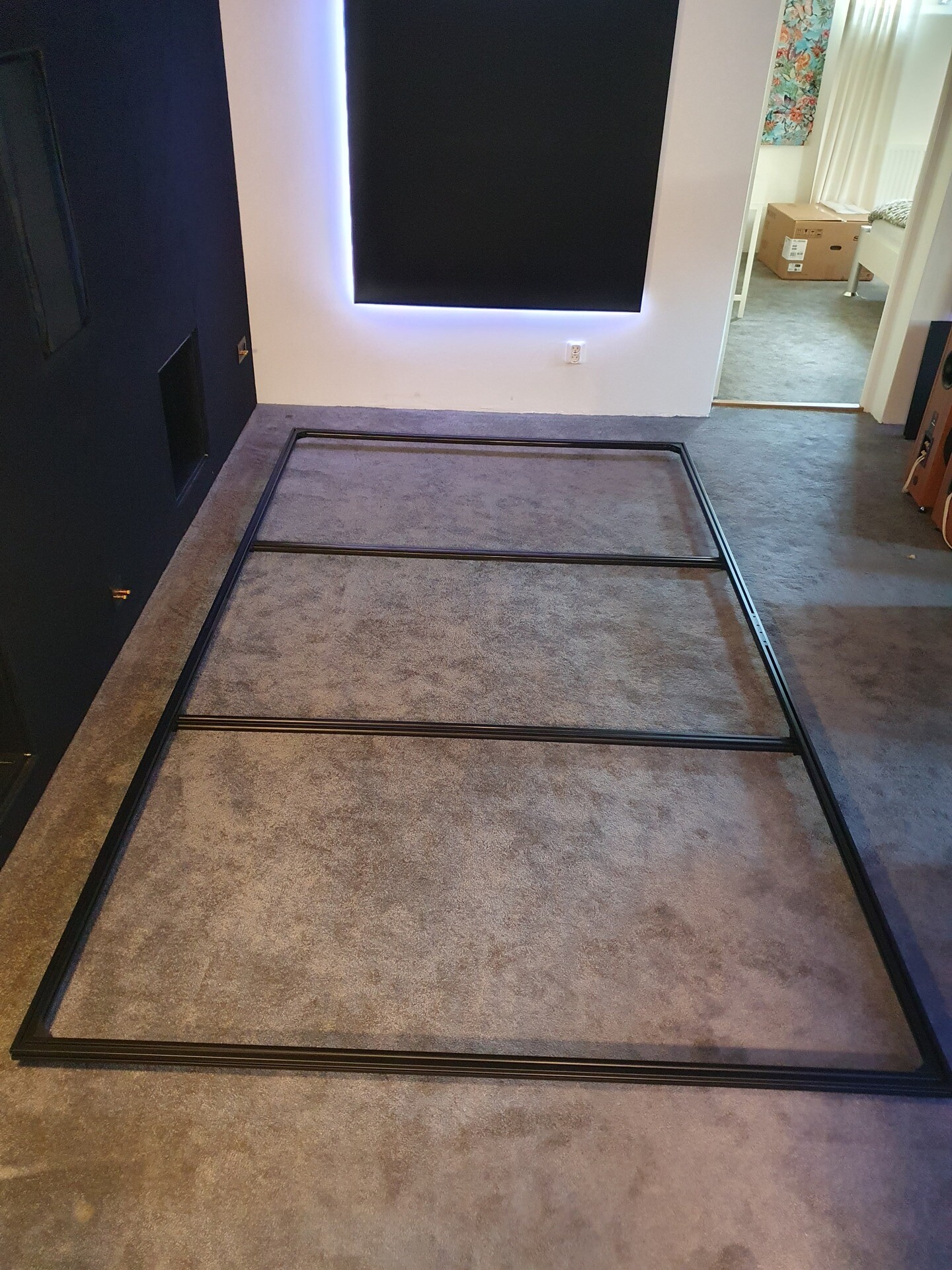

Eftersom duken är lite transparent så bör allt som finns bakom den vara så mörkt som möjligt för att inte riskera att synas igenom den. Så alla delar fick ett par lager mattsvart färg. (2023-08-07 20:40:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Vinklar och mått kontrollmätta. Det blev både rakt och rätt. Dessutom känns allt väldigt stabilt med mycket lite "flex". (2023-08-07 20:43:11)
Bilden är högupplöst. Klicka i bilden för att zooma.

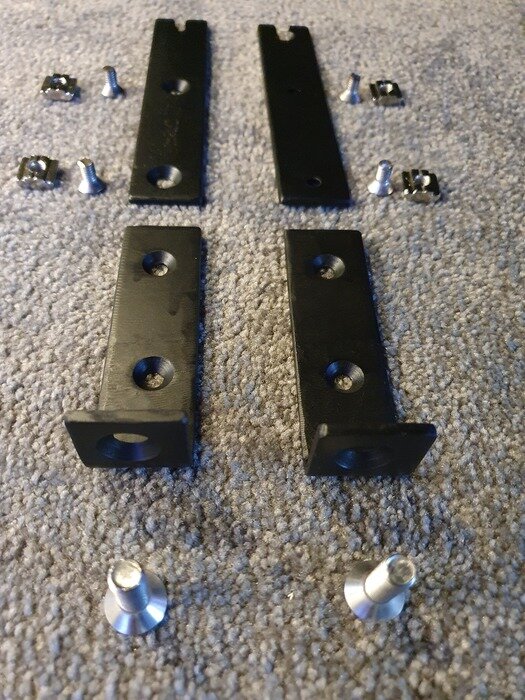

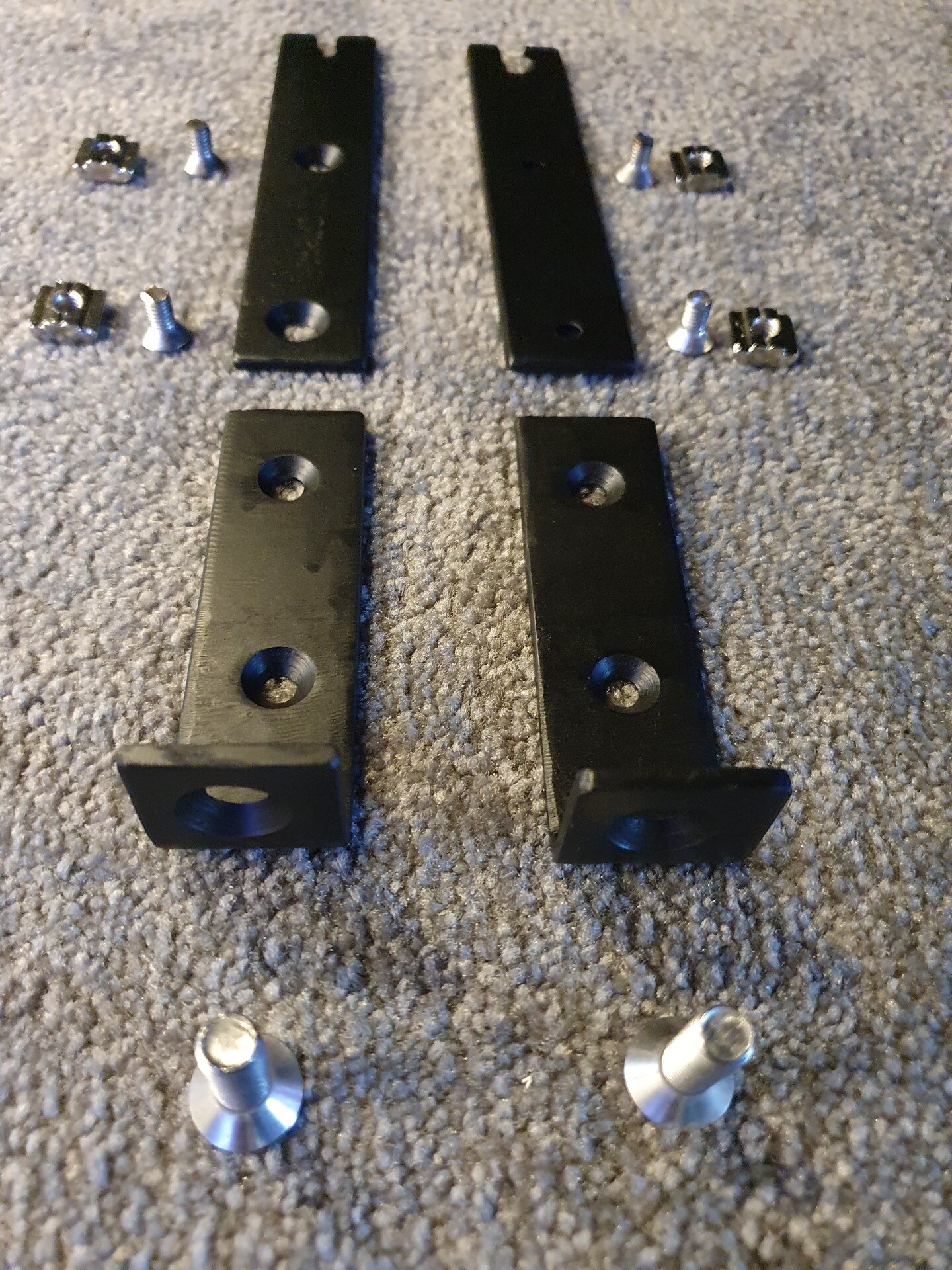

De fyra fästen som ska hålla duken på plats. De översta ska monteras i dukens profiler och skjuts på ett par skruvar i väggen. De understa skruvas i väggen och sedan "ställs" duken på dessa och säkras med en M8-skruv in underifrån i kortsidan på aluminiumprofilerna. (2023-08-07 20:45:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
(2023-08-07 20:49:03)
Bilden är högupplöst. Klicka i bilden för att zooma.

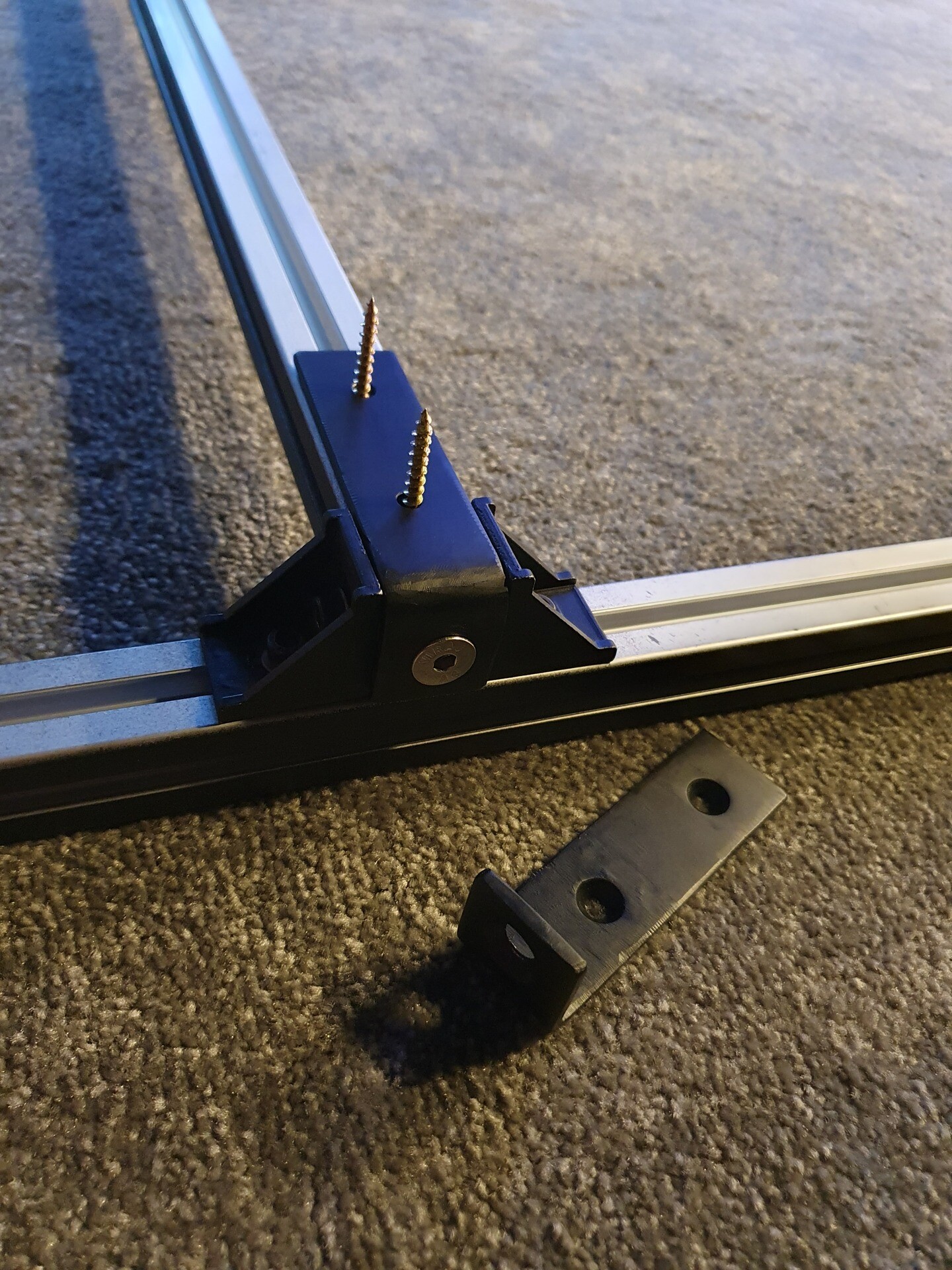

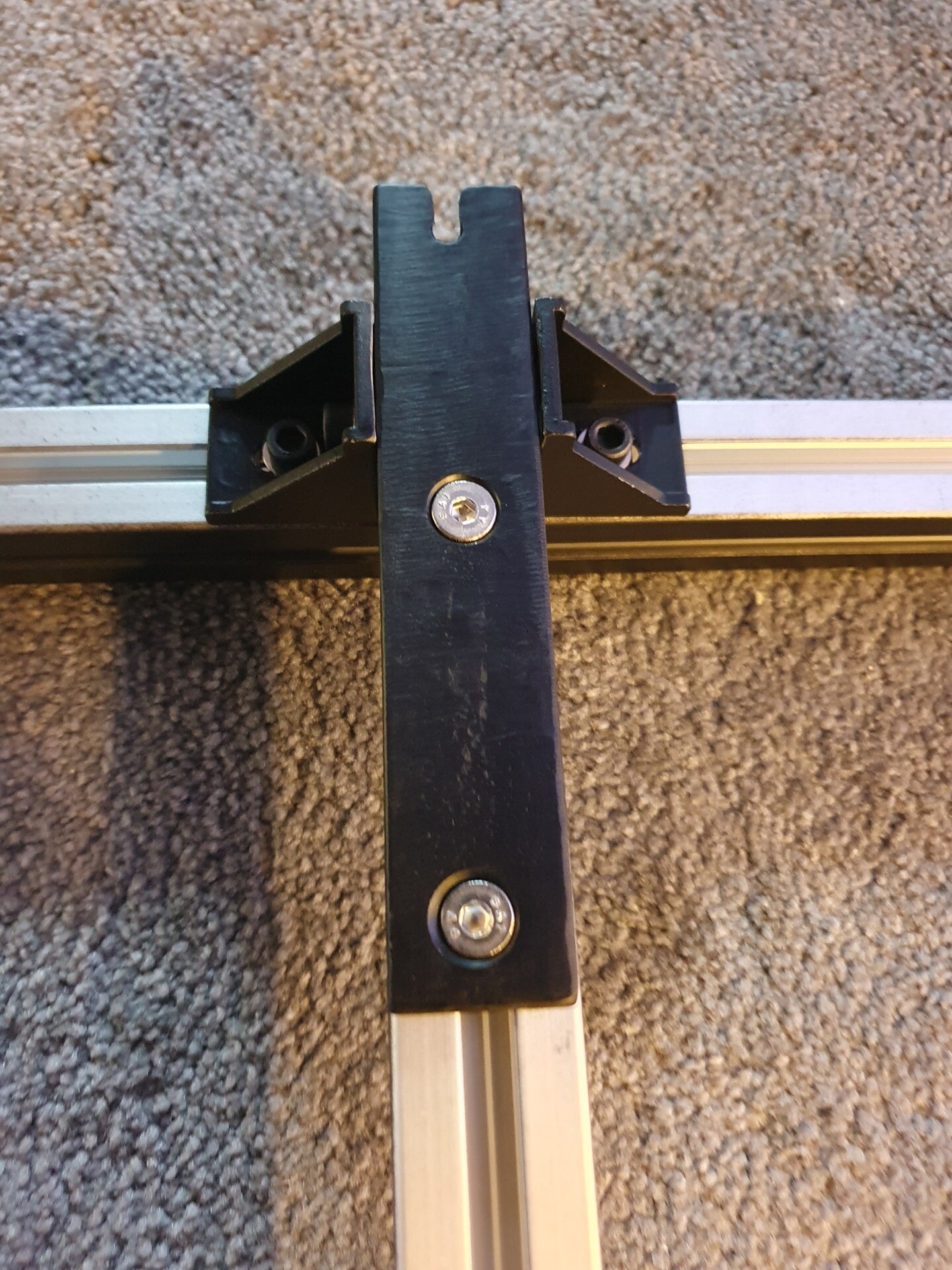

Bilden är tagen innan de skruvats fast i väggen och är ett försök att visa hur ramen sedan ska fästas i dem. (2023-08-07 20:49:42)
Bilden är högupplöst. Klicka i bilden för att zooma.

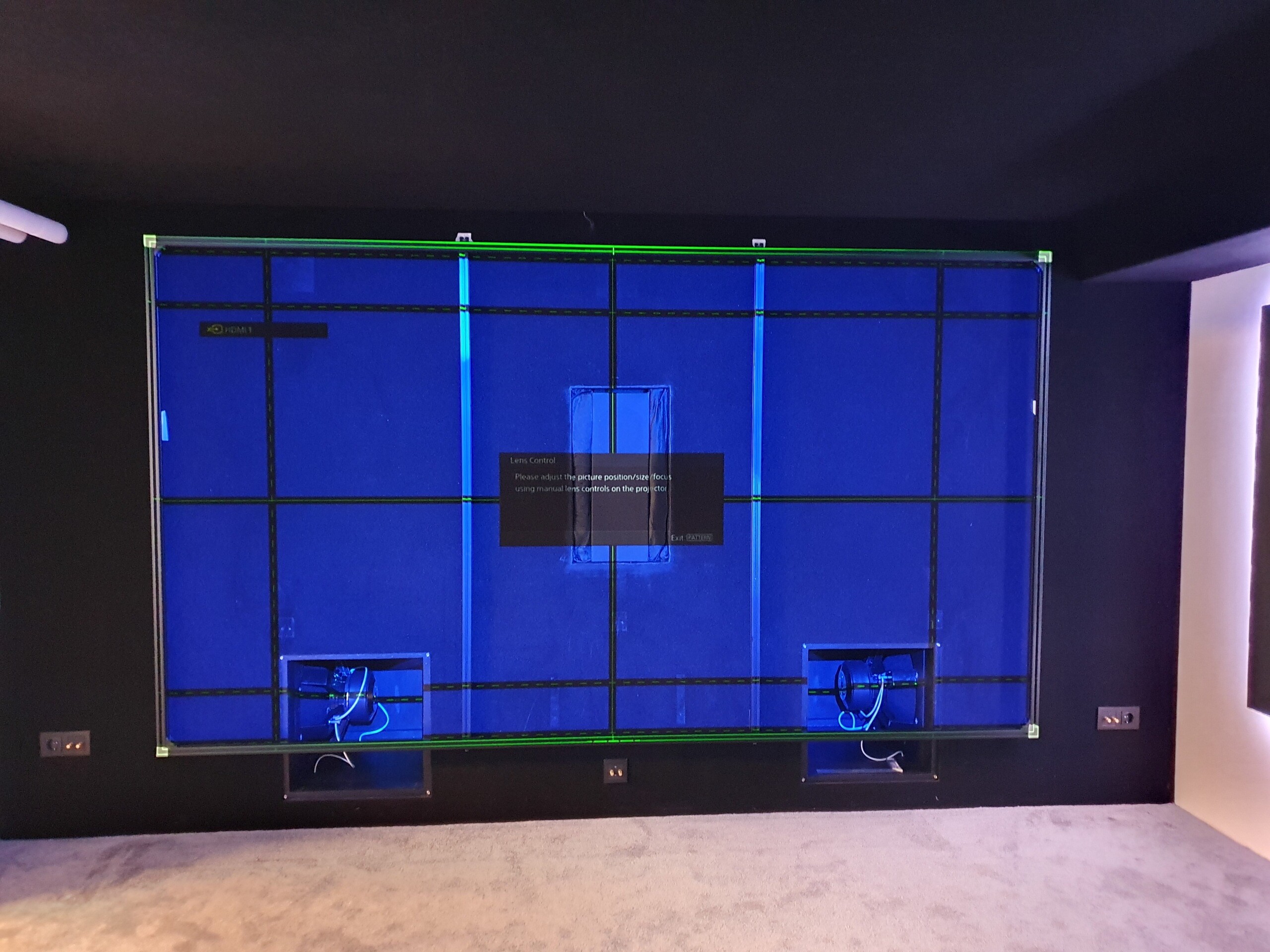

Kändes bäst att testa att allt är rätt innan duken är monterad. Så nära perfekt som jag kunde hoppats komma. (2023-08-07 20:51:40)
Bilden är högupplöst. Klicka i bilden för att zooma.

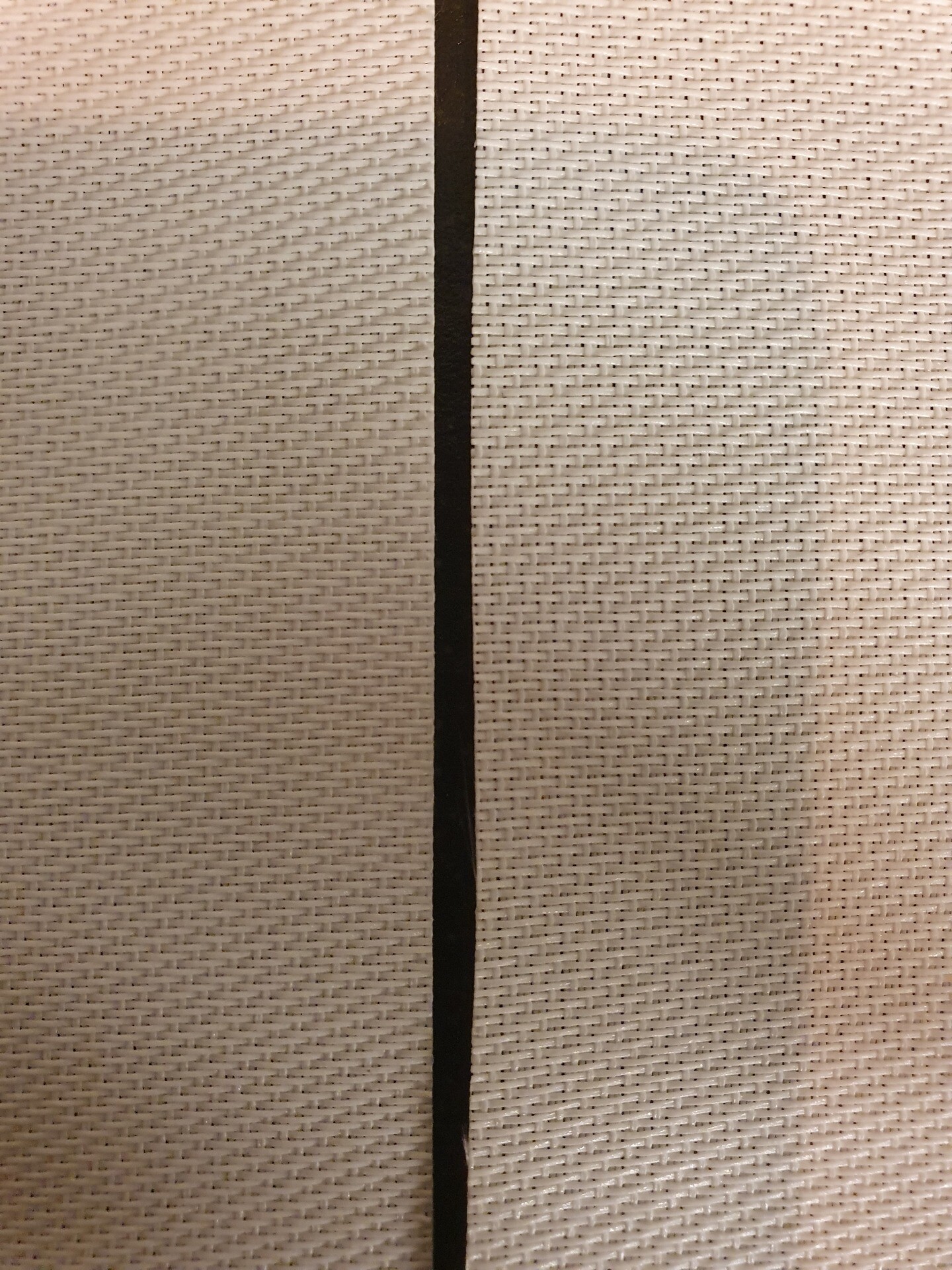

Passade på att ta ett foto med ultimate och 4k sida vid sida. Ultimate är den till vänster och man kan rätt tydligt se att de tätat till materialet en del. Får inte ihop det med deras siffror som säger att 4k ska ha en gain på 1.0 jämfört med ultimates 0.75. (2023-08-07 20:56:51)
Bilden är högupplöst. Klicka i bilden för att zooma.

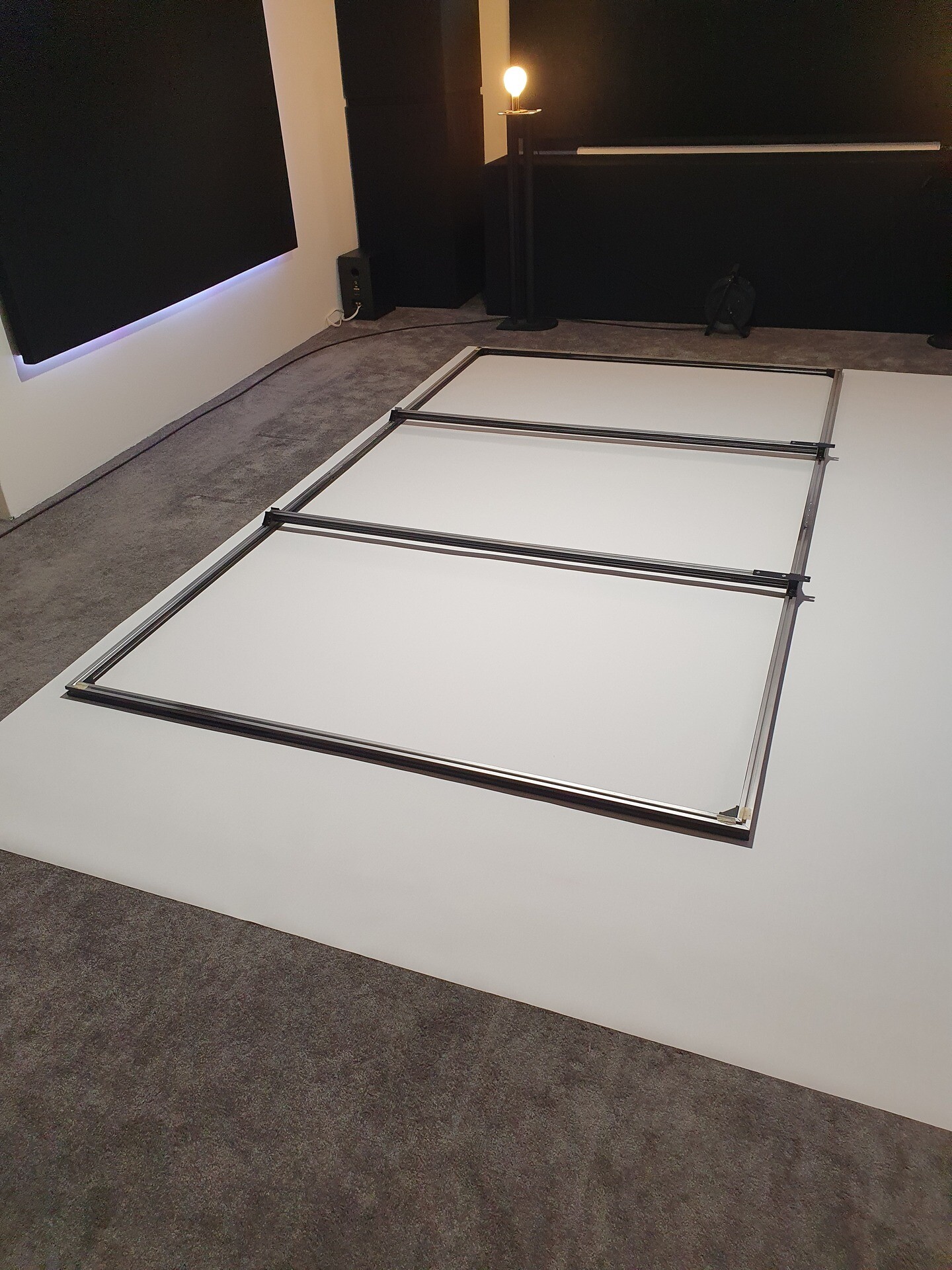

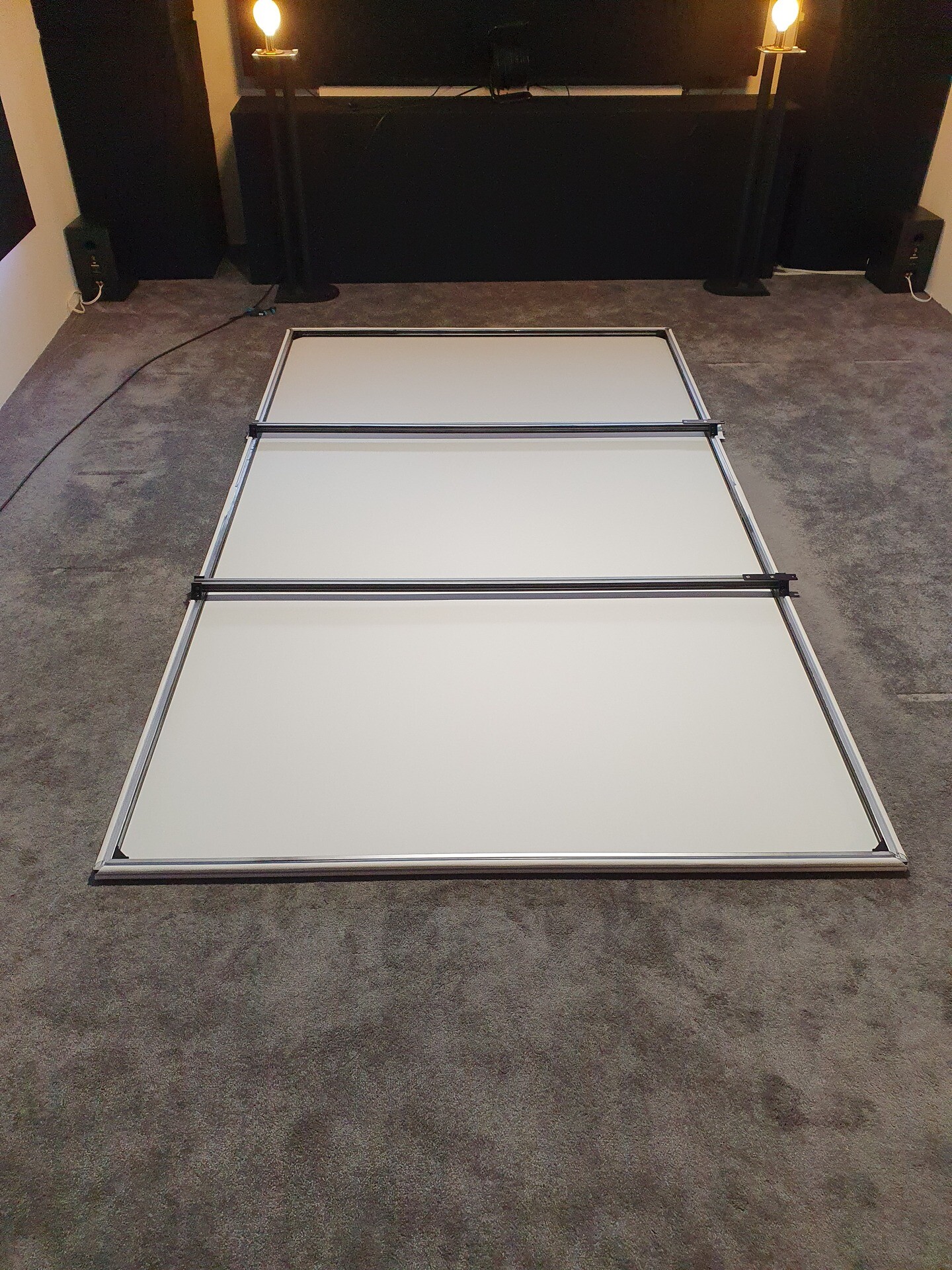

Ramen är 300x169cm stor men duken är 350x250 så det blev tyvärr en del spill. (2023-08-07 20:59:35)
Bilden är högupplöst. Klicka i bilden för att zooma.

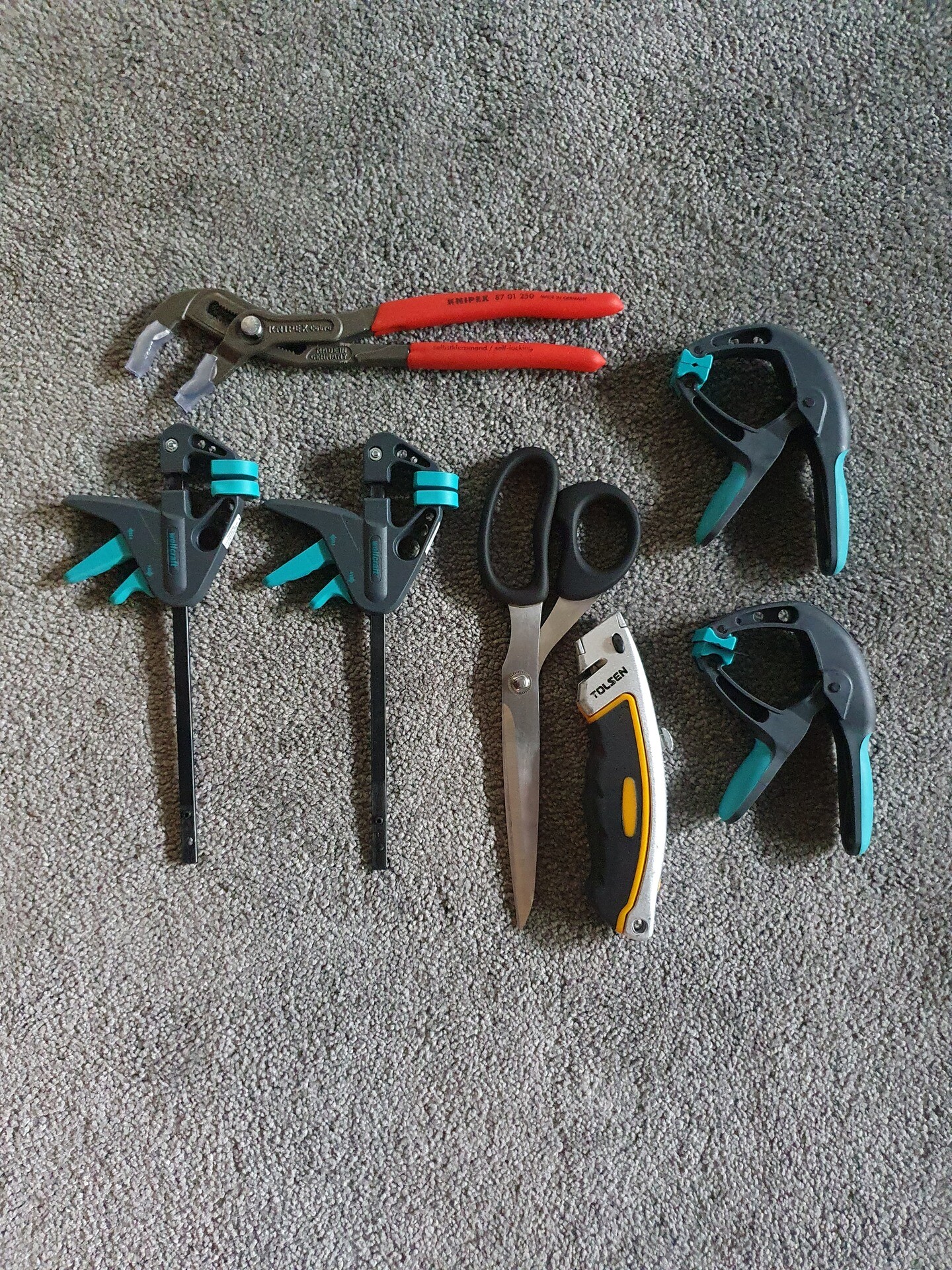

För att montera duken kommer dessa verktyg användas. Polygrip med plastade käkar får kanske er att klia er i huvudet ... (2023-08-07 21:01:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Jag hittade följande video när jag letade inspiration för att bygga en aluminiumram och fann hans lösning så intressant att jag köpte hem lite slang och testmonterade ett par provbitar. Resultatet var så bra att jag bestämde mig för att använda denna metod.
https://www.youtube.com/watch?v=IBlvL6MoXNI&ab_channel=ZReviews (2023-08-07 21:16:32)
Bilden är högupplöst. Klicka i bilden för att zooma.

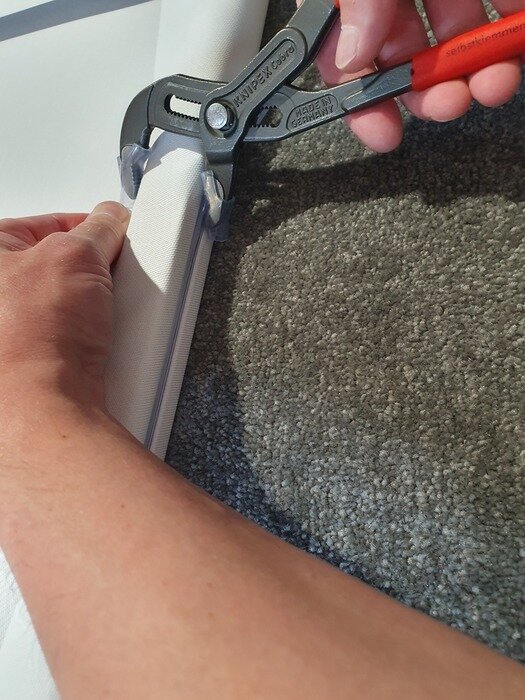

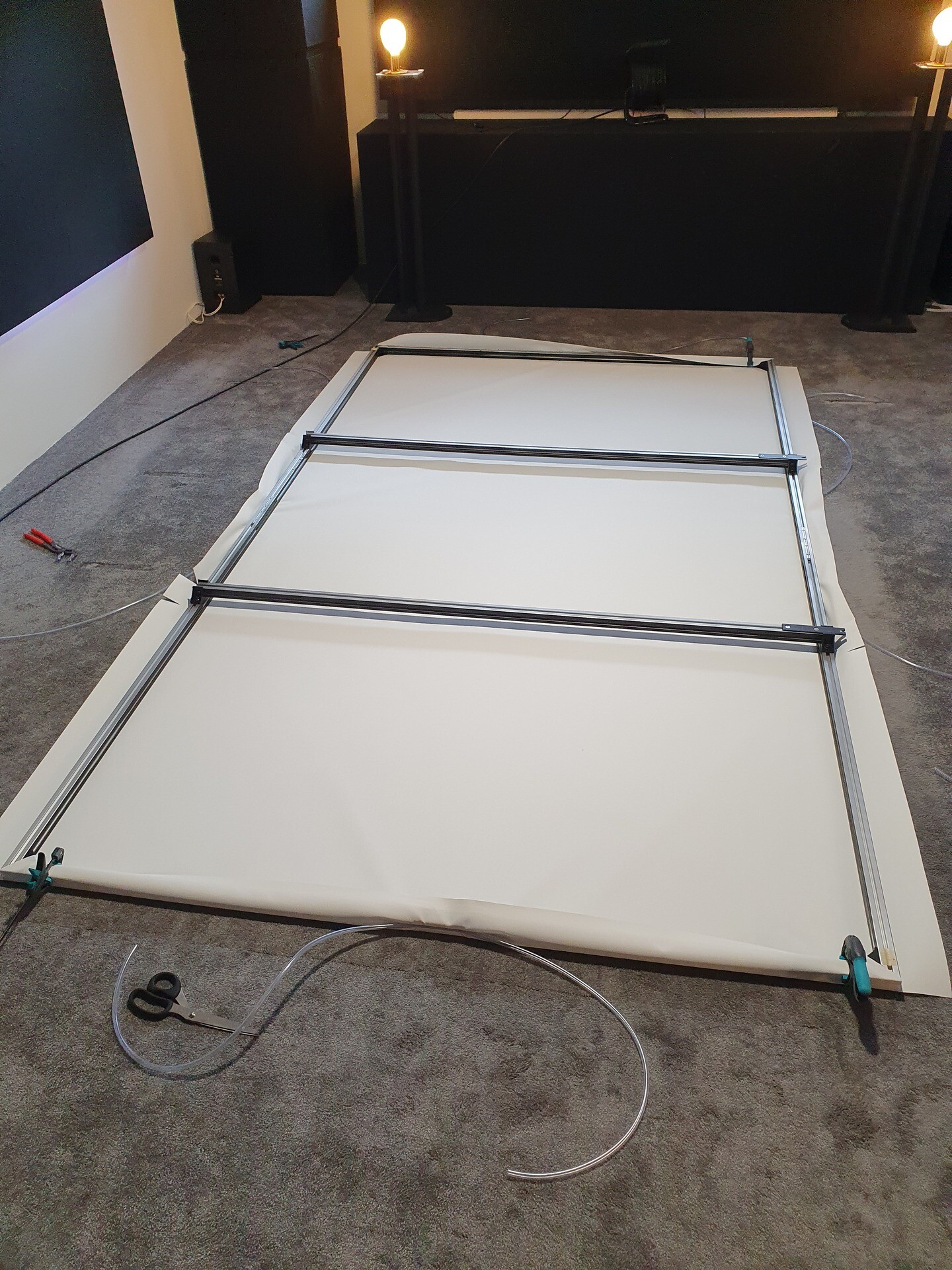

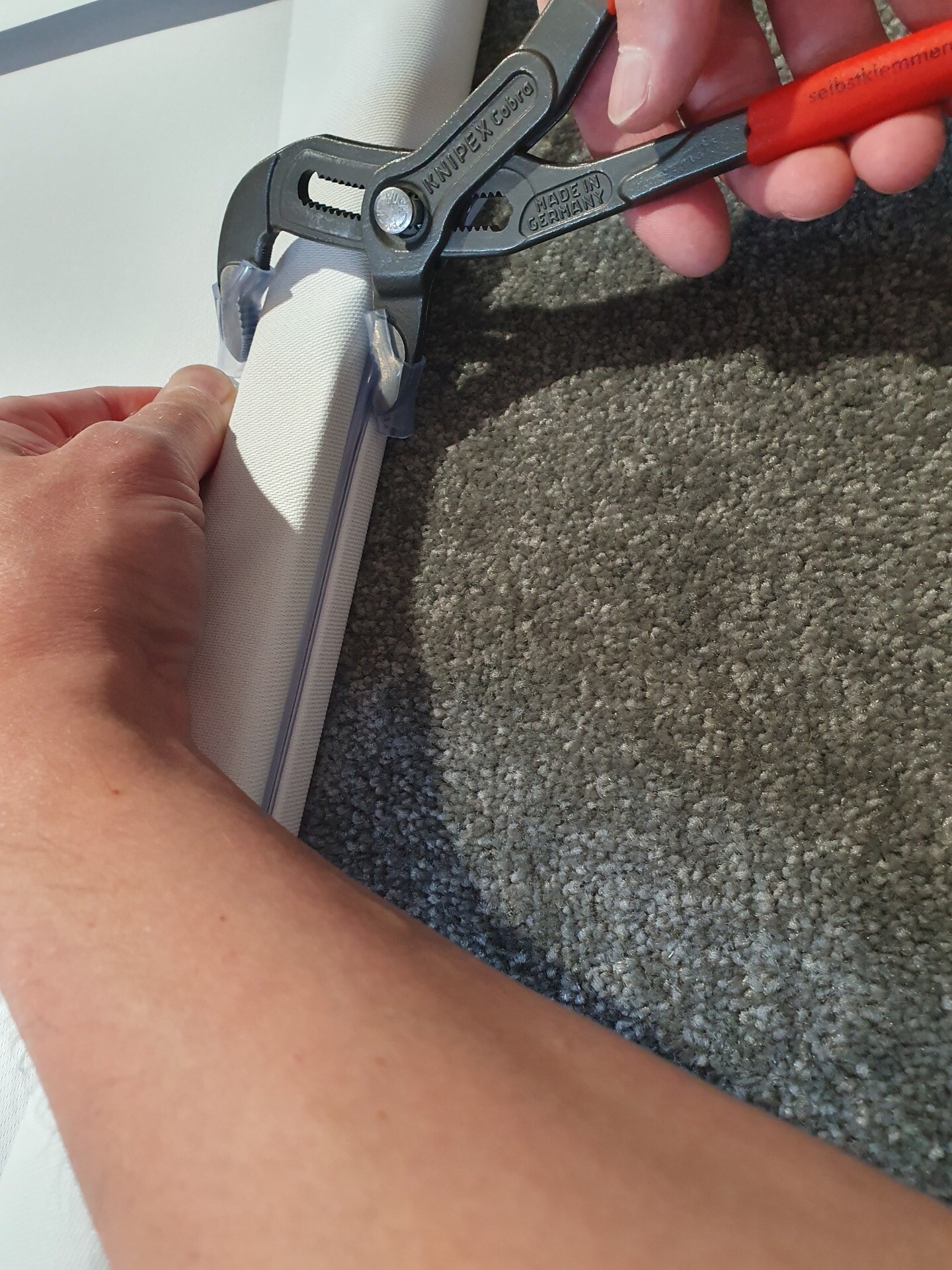

Spåren i profilerna är 8.2mm breda. Slangen har en ytterdiameter på 9mm. Kombinerat med dukens tjocklek pressas allt fast på ett betryggande sätt. Men det är ett riktigt slitgöra även med polygripen. Detta moment tog drygt fyra timmar. (2023-08-07 21:08:45)
Bilden är högupplöst. Klicka i bilden för att zooma.

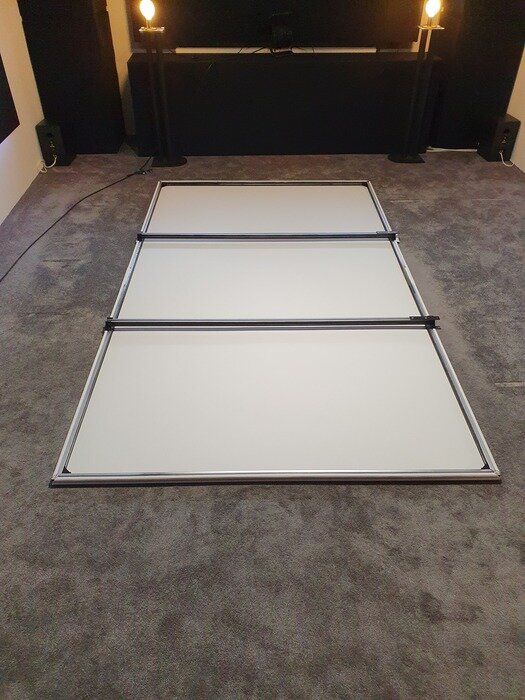

Resultatet blev över förväntan. Duken är vikt till baksidan av profilerna för att fästas med slang även här. Det ger jämna och fina yttersidor på ramen.Jag vek bara ner duken på ena sidan i spåret för att kunna trycka ner slangen med bara händerna. Här behöver slangen inte ta någon egentlig kraft, bara hindra duken från att hänga löst. Tejp hade säkert också fungerat. (2023-08-07 21:17:44)
Bilden är högupplöst. Klicka i bilden för att zooma.

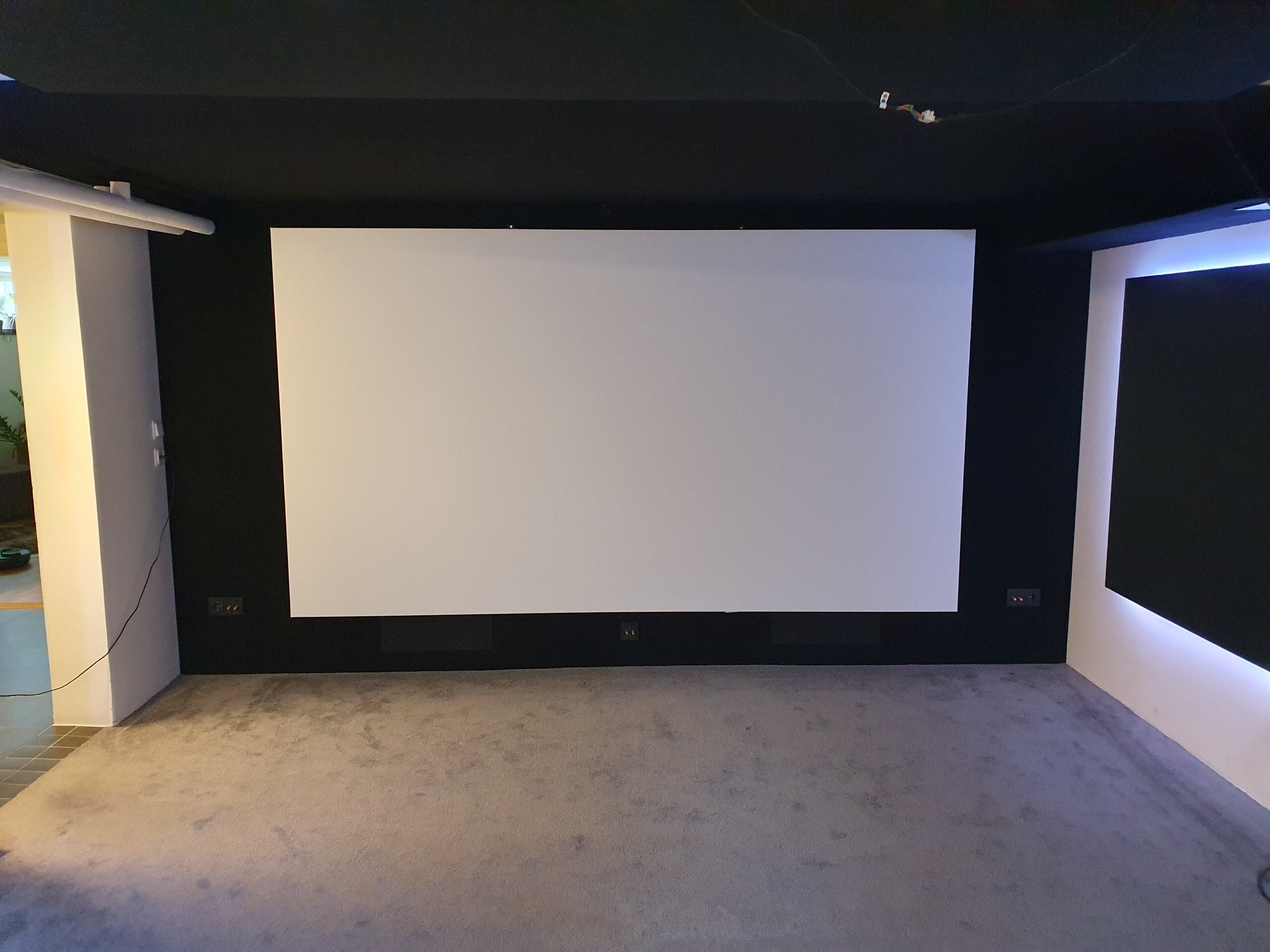

Jag var beredd på att behöva göra en svart ram för att dölja eventuella problem i kanterna, men duken fick så pass bra finish och väggen bakom är klädd i svart filtmatta så jag kommer nog fortsätta köra ramlöst. (2023-08-07 21:23:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Visa listaTackar. Jag köpte av en medlem här på forumet, men jag måste nog kolla med honom om det är ok att lägga ut namnet. Han säljer egentligen färdigbyggda dukar med ram så jag vet inte om han vill sälja löpmeter egentligen. Han kanske gjorde ett undantag för att jag är så sjukt trevlig :)
Ja det blev faktiskt bättre än jag hade hoppats på. Trodde, som jag skrev, att jag skulle vara tvungen att klä kanterna av duken med en svart ram men jag kommer nog fortsätta köra utan.
Ja det ser ut som du har rätt svart runt ramen ändå och det inte behövs. Kanske skönt att slippa försöka få på det på din fina duk också? Om det ändå fungerar menar jag.
Jag själv har någon idé om att framöver bygga någon likande AT-duk. Men skulle vilja att det gick att fälla upp. Vet dock inte riktigt hur bra det skulle hålla i längden. Tab tension är ett alternativ så klart men då börjar det kosta också.
Du funderade inget över black backing? Nu med din bakgrund så blir det väl överflödigt.
Jodå men det hade blivit rätt dyrt och hade nog varit snudd på ogörbart med metoden jag använde. Bara duken självt var tuff att klämma dit så att få två material spända på samma gång vill jag inte ens tänka på :)
Nu är som sagt hela min vägg tapetserad med svart filt så behovet fanns som tur var inte. Jag var lite nervös för att ramen skulle synas trots att den är svartmåla men det går verkligen inte att ens ana den även om man försöker.
En av de bättre byggtrådarna jag sett! Grymt bra jobbat! Ultimate är en av de bästa väverna man kan få tag i och genom att köpa och bygga ram själv så har du sparat stora summor pengar. Ultimate, även med FSD-ramen är svettigt dyra. Blir sugen på att bygga en själv :)
Tack, tog för en gångs skull lite bilder när jag byggde något så det hade varit dumt att inte dela med sig. Jag hade ju i min tur hjälp av de som gjort det.
En av de bättre byggtrådarna jag sett! Grymt bra jobbat! Ultimate är en av de bästa väverna man kan få tag i och genom att köpa och bygga ram själv så har du sparat stora summor pengar. Ultimate, även med FSD-ramen är svettigt dyra. Blir sugen på att bygga en själv :)
Du funderade inget över black backing? Nu med din bakgrund så blir det väl överflödigt.
Mycket snyggt och smart med alu profiler! Vart köpte du den lösa duken?
Tackar. Jag köpte av en medlem här på forumet, men jag måste nog kolla med honom om det är ok att lägga ut namnet. Han säljer egentligen färdigbyggda dukar med ram så jag vet inte om han vill sälja löpmeter egentligen. Han kanske gjorde ett undantag för att jag är så sjukt trevlig :)
Ja ser ut att ha blivit väldigt bra resultat. Stiligt!
Ja det blev faktiskt bättre än jag hade hoppats på. Trodde, som jag skrev, att jag skulle vara tvungen att klä kanterna av duken med en svart ram men jag kommer nog fortsätta köra utan.
