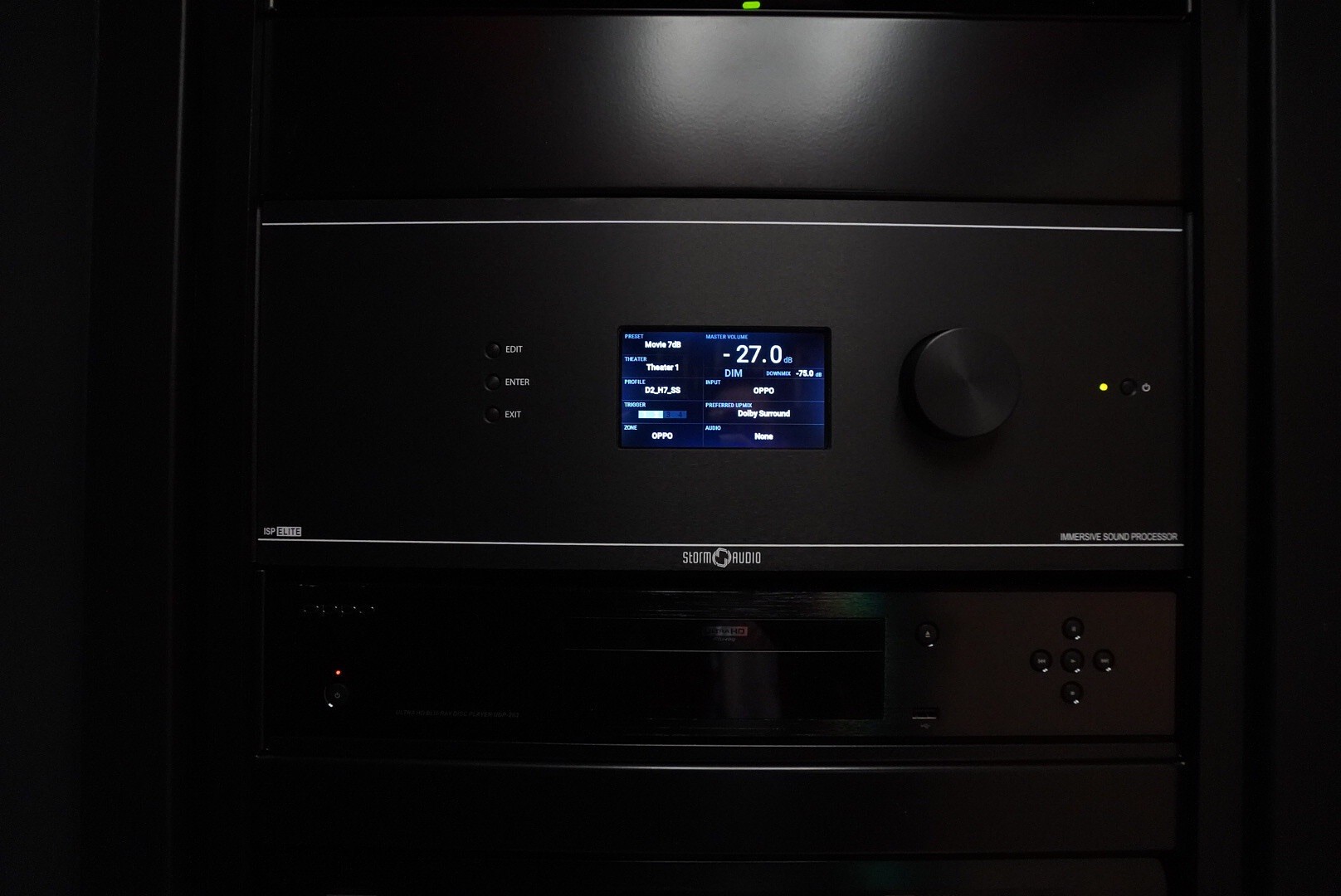

Då det finns begränsat med information kring denna processor tänkte jag lägga upp lite bilder på de olika konfigurations-gränssnitten. Som kund kan man skruva på alla parametrar själv om man vill men det går också att begränsa behörighet till valda delar i processorn vid behov, konfiguration görs helt via webbgränssnitt vilket möjliggör fjärrstyrning på distans. Dirac Live full-licens ingår och även en UMIK-1 mikrofon. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

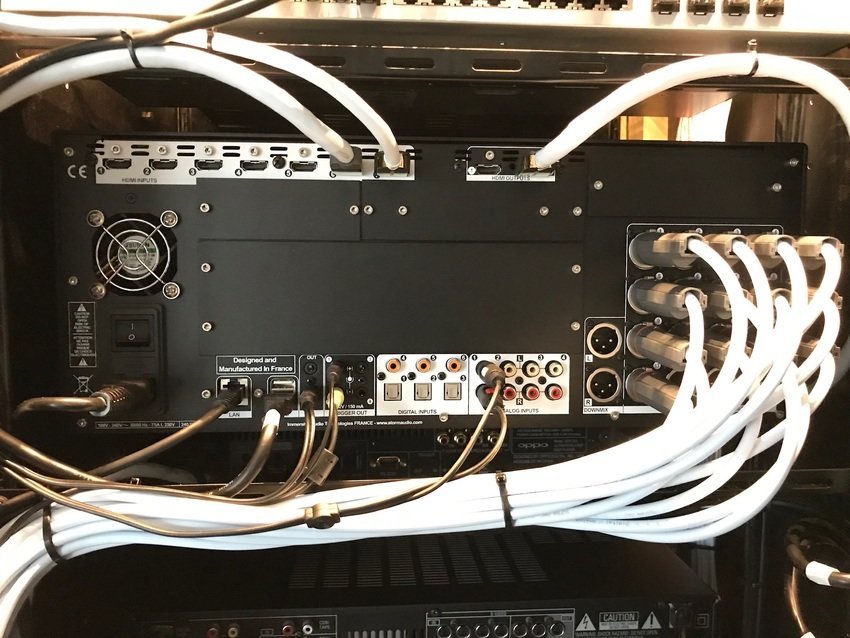

Baksida
Gott om plats för expansion, 4 eller 16 ytterligare kanaler (XLR) kan adderas och även kort för sekundära zoner.
IR-in/ut finns även om det inte marknadsförs i någon större grad. Lödde ihop en kabel för direktanslutning till min Harmony Hub vilket funkar kanonbra!
"RCA Skruttkabeln" ansluter just nu mini PC:n med Spotify men kommer bytas ut mot lämpligt nätverksspelare. (2019-04-07 19:44:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Gott om plats för expansion, 4 eller 16 ytterligare kanaler (XLR) kan adderas och även kort för sekundära zoner.
IR-in/ut finns även om det inte marknadsförs i någon större grad. Lödde ihop en kabel för direktanslutning till min Harmony Hub vilket funkar kanonbra!
"RCA Skruttkabeln" ansluter just nu mini PC:n med Spotify men kommer bytas ut mot lämpligt nätverksspelare. (2019-04-07 19:44:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

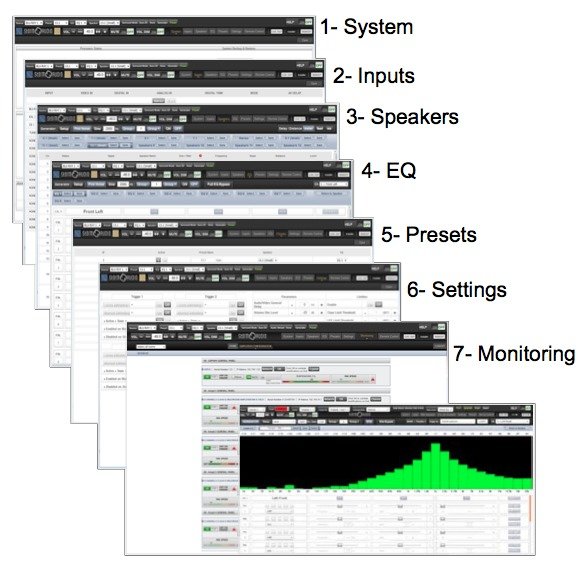

Konfigurationsflöde
All konfiguration görs via en webbrowser och typiskt följer man ett konfigurationsflöde där det mesta kan konfigureras i minsta detalj. (2019-04-07 20:11:35)
All konfiguration görs via en webbrowser och typiskt följer man ett konfigurationsflöde där det mesta kan konfigureras i minsta detalj. (2019-04-07 20:11:35)
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

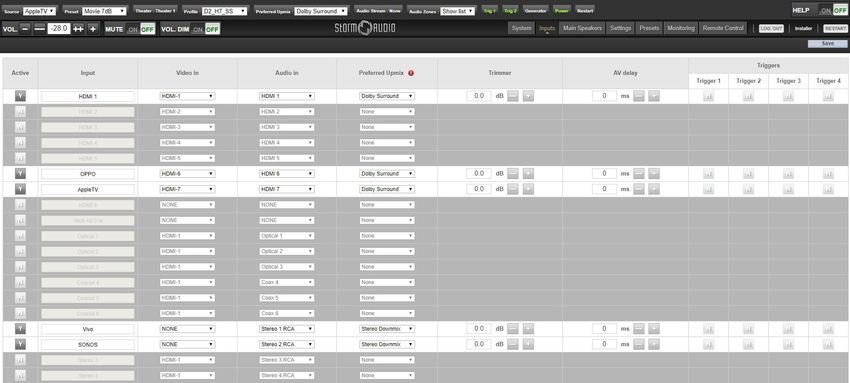

Ingångar
Först aktiverar man de ingångar som ska användas och synas i menyer m.m. Det går även att döpa dem till mer logiska namn. HDMI 1 använder jag bara för flerkanalsljud via REW. (2019-04-07 19:47:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Först aktiverar man de ingångar som ska användas och synas i menyer m.m. Det går även att döpa dem till mer logiska namn. HDMI 1 använder jag bara för flerkanalsljud via REW. (2019-04-07 19:47:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

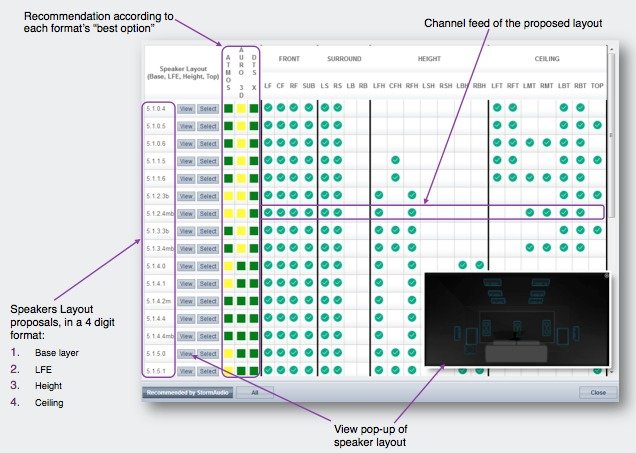

Create Theater
Sen skapar man upp sin bio och anger vilken högtalarsetup som önskas utifrån ett stort antal fördefinierade förslag, det går också att anpassa dessa.
Då jag har en 7.1.4 setup så utgick jag ifrån 7.1.0.4 och aktiverade ytterligare en kanal för mina subbar då jag separerar de yttre/inre paren. Lägger ev. in alla fyra subbarna på separata kanaler men ville spara två kanaler för att kunna köra 9.1.4. (2019-04-07 19:53:59)
Sen skapar man upp sin bio och anger vilken högtalarsetup som önskas utifrån ett stort antal fördefinierade förslag, det går också att anpassa dessa.
Då jag har en 7.1.4 setup så utgick jag ifrån 7.1.0.4 och aktiverade ytterligare en kanal för mina subbar då jag separerar de yttre/inre paren. Lägger ev. in alla fyra subbarna på separata kanaler men ville spara två kanaler för att kunna köra 9.1.4. (2019-04-07 19:53:59)
Produkter på bilden:

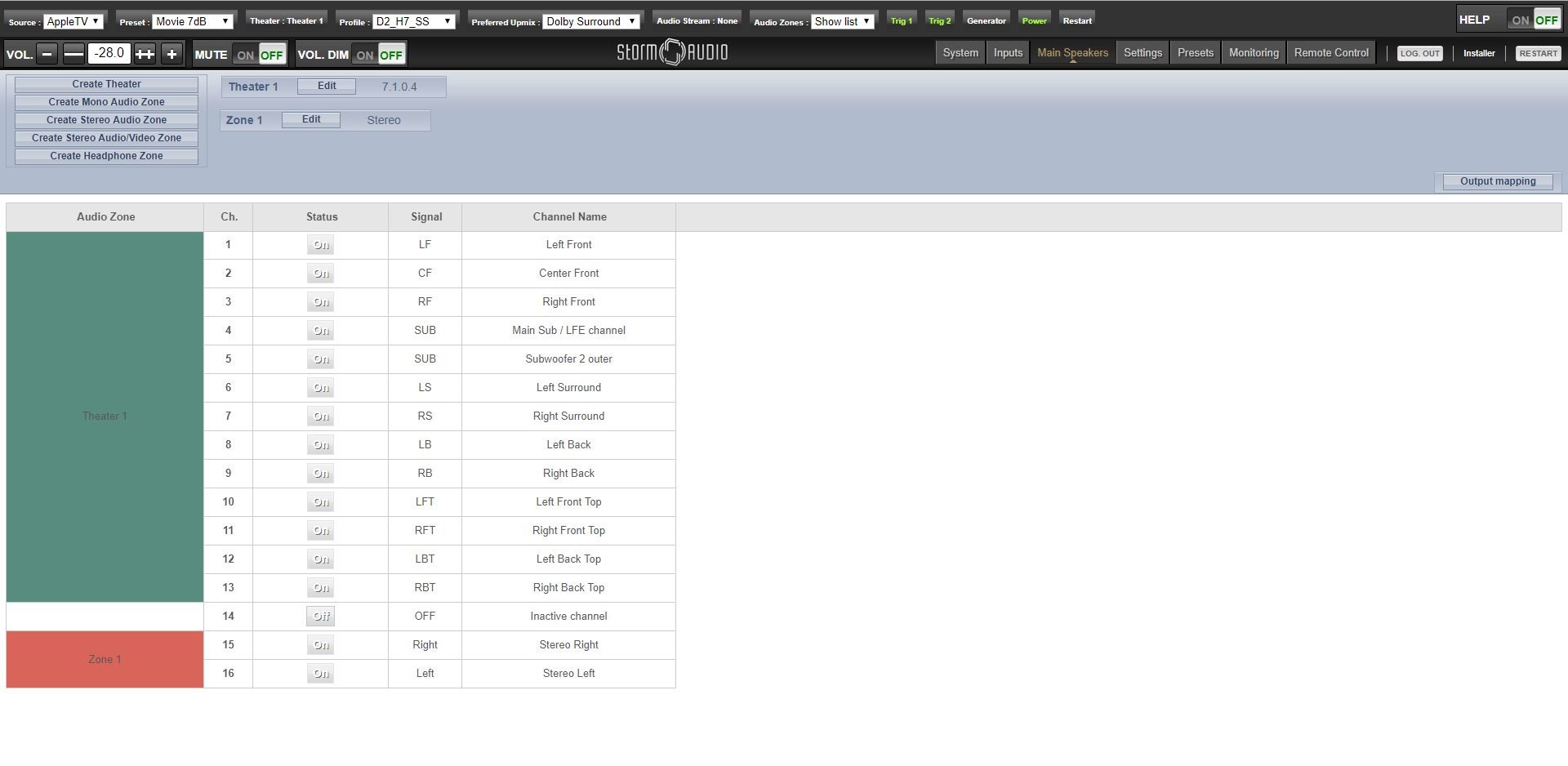

Speakers
Sen är det dags att ansluta utgångarna. Här syns vilken signal resp. utgång är kopplad till, går även att exportera till Excel och skriva ut som lathund inför inkoppling av slutsteg. (2019-04-07 20:00:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Sen är det dags att ansluta utgångarna. Här syns vilken signal resp. utgång är kopplad till, går även att exportera till Excel och skriva ut som lathund inför inkoppling av slutsteg. (2019-04-07 20:00:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

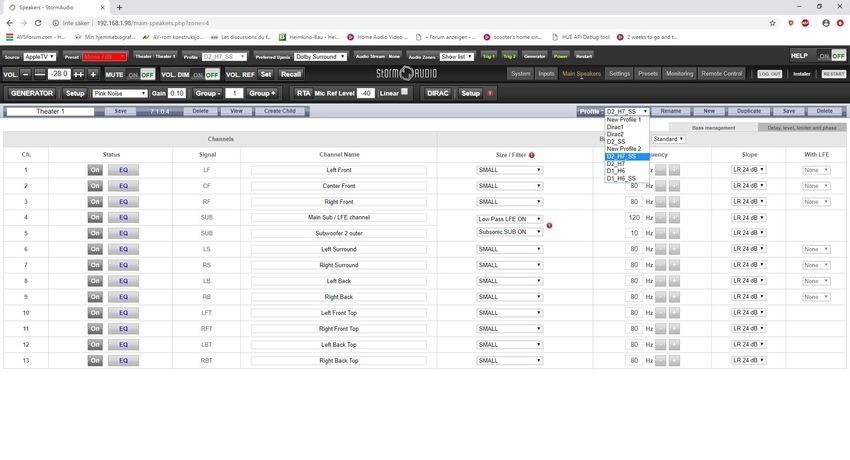

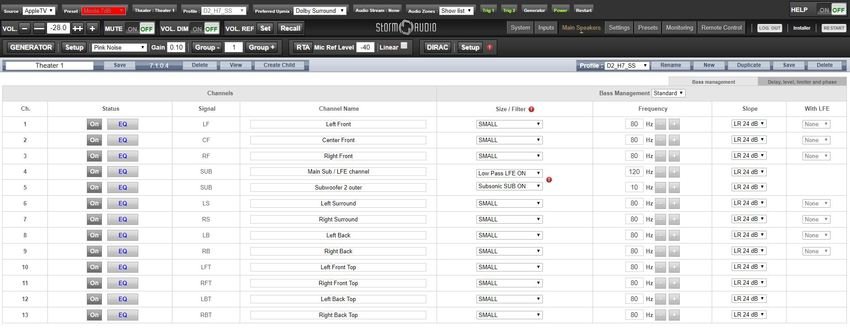

EQ, BM
Därefter ställer man in delningsfrekvens samt storlek på högtalare (här visas standard bass management), manuell EQ finns förstås också.
Finns också en Pink Noise generator samt en Real time analyzer som fungerar med UMIK-1 mic:en (medföljer) ansluten till processorn. Tveksamt hur många som kommer använda denna men tanken är att kunna ansluta en mic till processorn så installatören kan få en överblick "på distans".
(2019-04-07 19:52:00)Bilden är högupplöst. Klicka i bilden för att zooma.
Därefter ställer man in delningsfrekvens samt storlek på högtalare (här visas standard bass management), manuell EQ finns förstås också.
Finns också en Pink Noise generator samt en Real time analyzer som fungerar med UMIK-1 mic:en (medföljer) ansluten till processorn. Tveksamt hur många som kommer använda denna men tanken är att kunna ansluta en mic till processorn så installatören kan få en överblick "på distans".
(2019-04-07 19:52:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

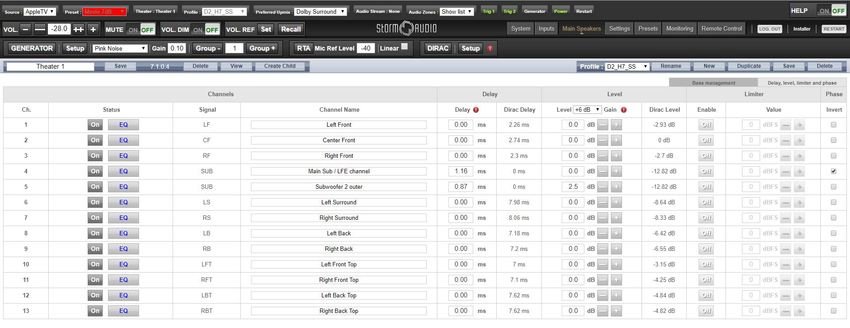

Delay, level, phase
Det finns även en flik till för att ställa in delay, level och phase. Om man tänker använda Dirac behöver man inte ange detta manuellt men undantag om man har flera Subwoofers där det är rekommenderat att justera in dessa först och sedan gruppera dem som en bas innan Dirac kalibrering.
Bilden visar värden efter Dirac kalibrering. (2019-04-07 19:57:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Det finns även en flik till för att ställa in delay, level och phase. Om man tänker använda Dirac behöver man inte ange detta manuellt men undantag om man har flera Subwoofers där det är rekommenderat att justera in dessa först och sedan gruppera dem som en bas innan Dirac kalibrering.
Bilden visar värden efter Dirac kalibrering. (2019-04-07 19:57:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

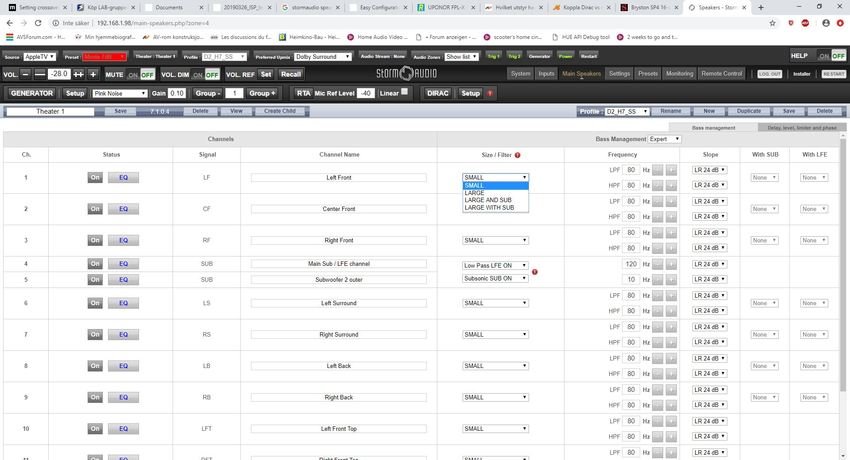

Expert BM
Expertläget för bass management ger möjlighet till både LPF och HPF filter för samtliga högtalare och det går också att ange Large with sub om högtalare och sub är placerade tillsammans. (2019-04-07 19:58:19)Bilden är högupplöst. Klicka i bilden för att zooma.
Expertläget för bass management ger möjlighet till både LPF och HPF filter för samtliga högtalare och det går också att ange Large with sub om högtalare och sub är placerade tillsammans. (2019-04-07 19:58:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

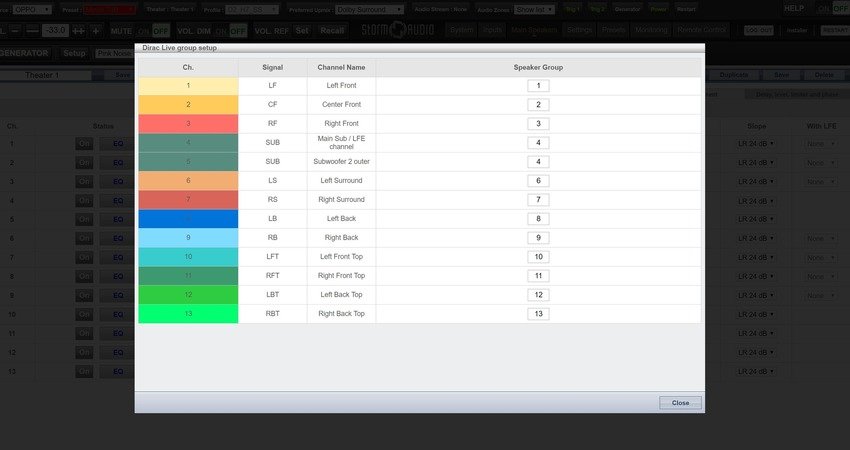

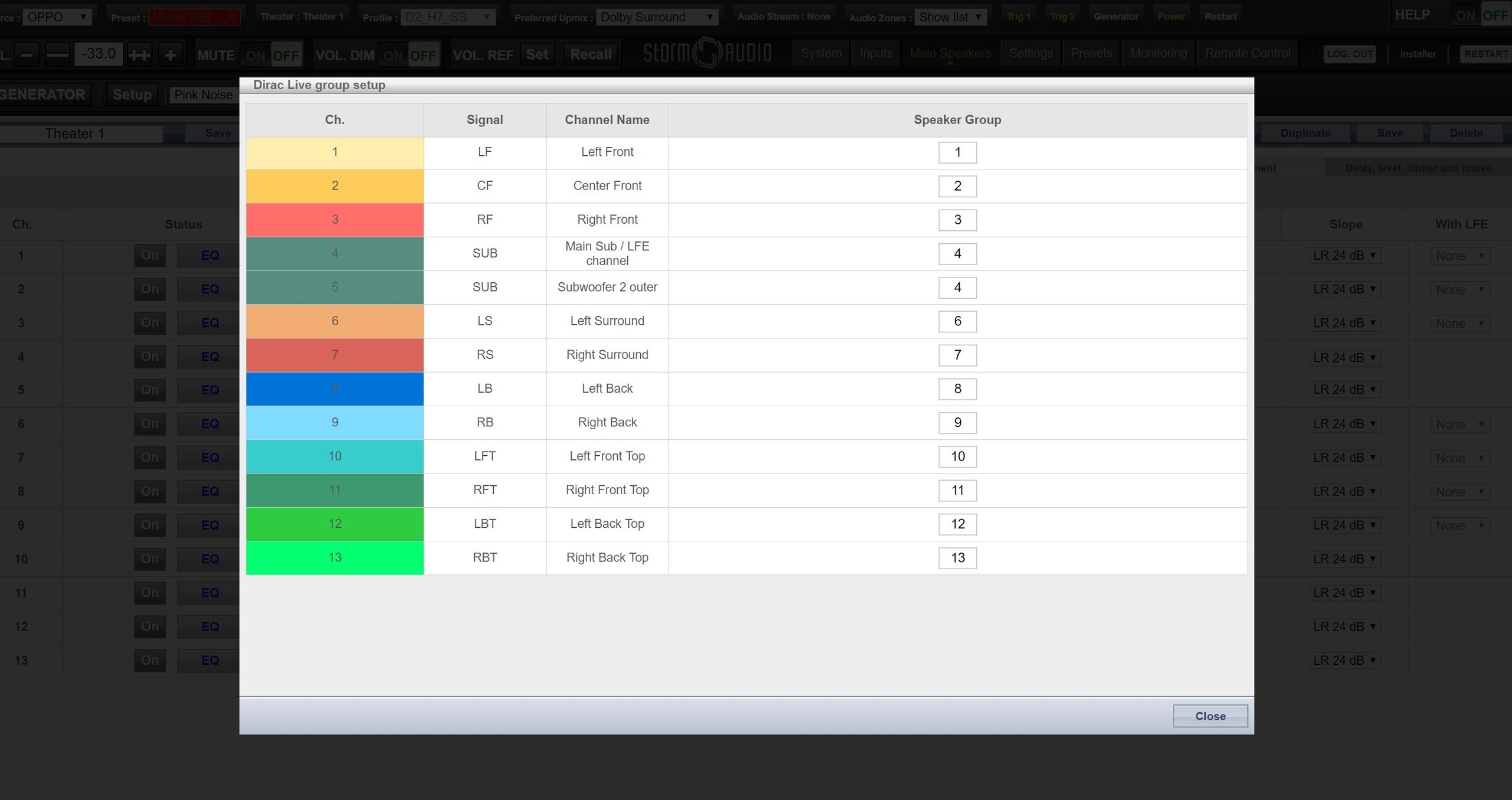

Dirac Live - group setup
Innan DL kalibrering grupperar jag mina två subkanaler (4) (2019-04-08 16:33:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Innan DL kalibrering grupperar jag mina två subkanaler (4) (2019-04-08 16:33:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

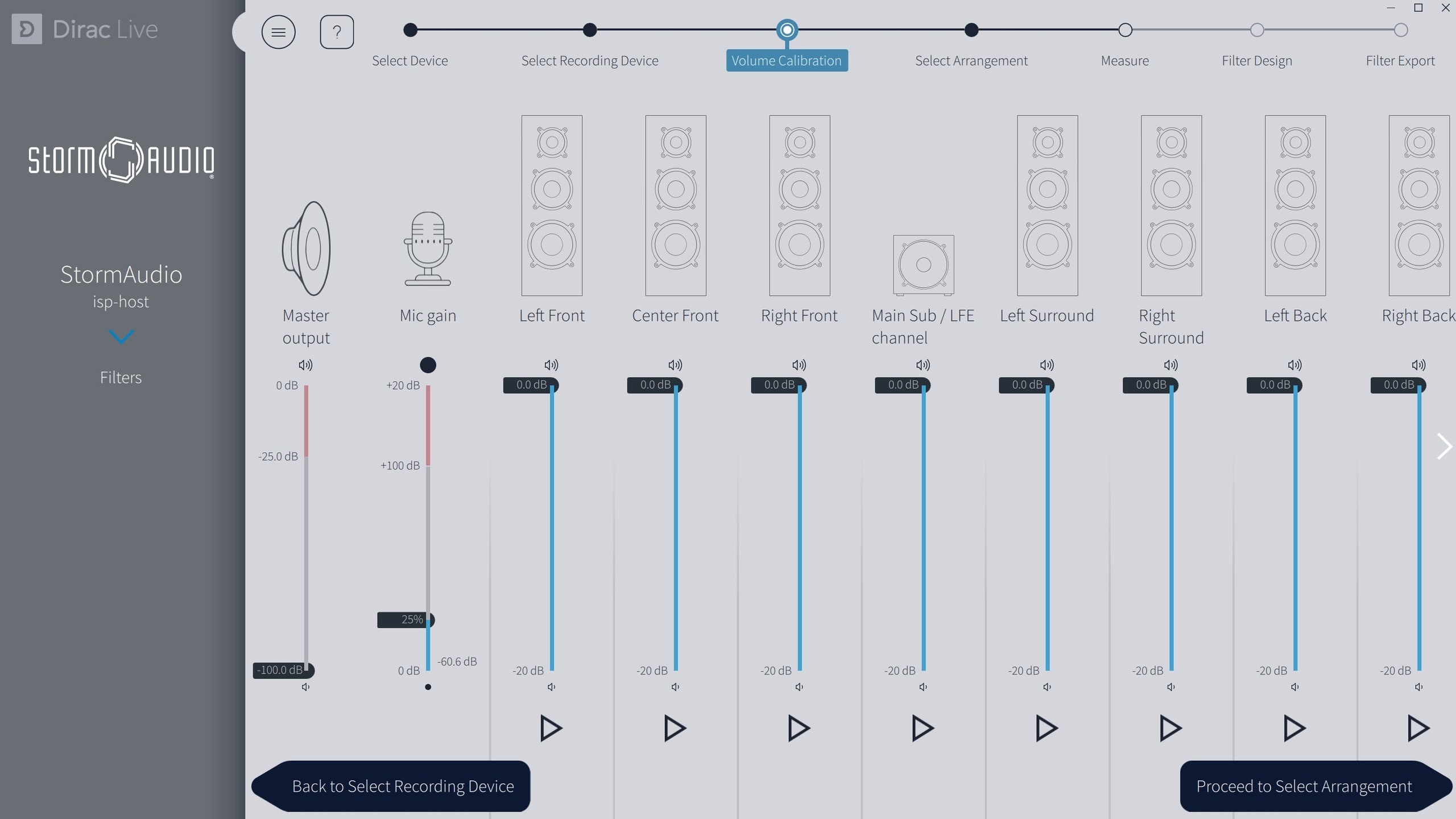

Dirac levels
DL 2.2 kraschade några gånger när jag skulle ställa in nivåer, dock verkar det vara löst efter senaste firmware uppgraderingen FW3.4r4 (2019-04-08 16:35:44)Bilden är högupplöst. Klicka i bilden för att zooma.
DL 2.2 kraschade några gånger när jag skulle ställa in nivåer, dock verkar det vara löst efter senaste firmware uppgraderingen FW3.4r4 (2019-04-08 16:35:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

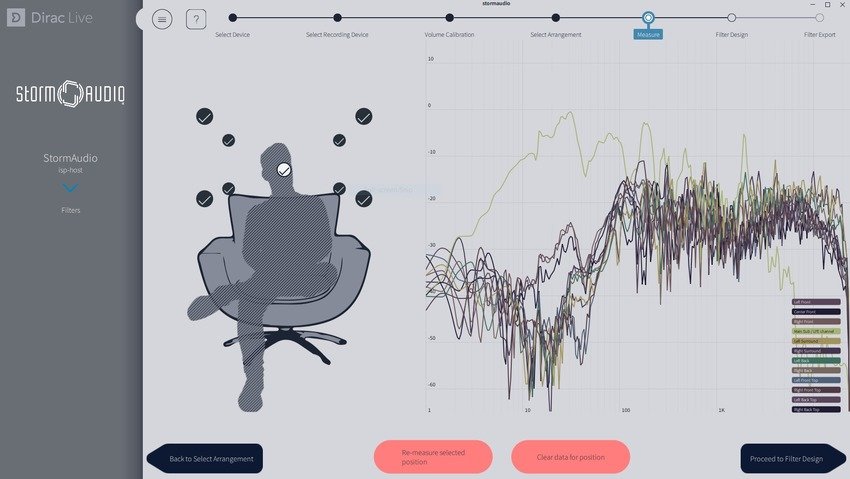

Dirac Live alla positioner uppmätta
Använde "Chair" mönstret till att börja med. (2019-04-07 21:03:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Använde "Chair" mönstret till att börja med. (2019-04-07 21:03:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

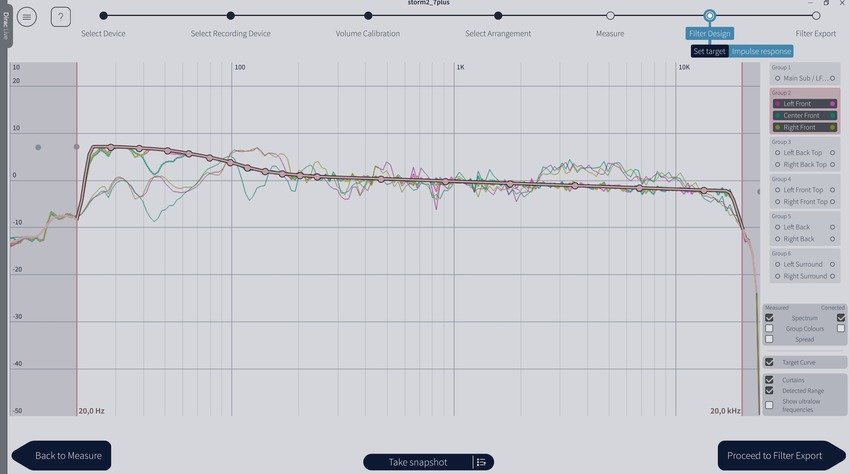

DL LCR
Vet inte om det är en bug men jag lyckas inte läsa in en targetcurve, provat ett antal varianter med och utan radbrytningar men inget fungerar. Kan ej heller läsa in en targetcurve jag sparat direkt ifrån DL2.2. Har försökt efterlikna Harman kurvan manuellt. (2019-04-07 20:50:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Vet inte om det är en bug men jag lyckas inte läsa in en targetcurve, provat ett antal varianter med och utan radbrytningar men inget fungerar. Kan ej heller läsa in en targetcurve jag sparat direkt ifrån DL2.2. Har försökt efterlikna Harman kurvan manuellt. (2019-04-07 20:50:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

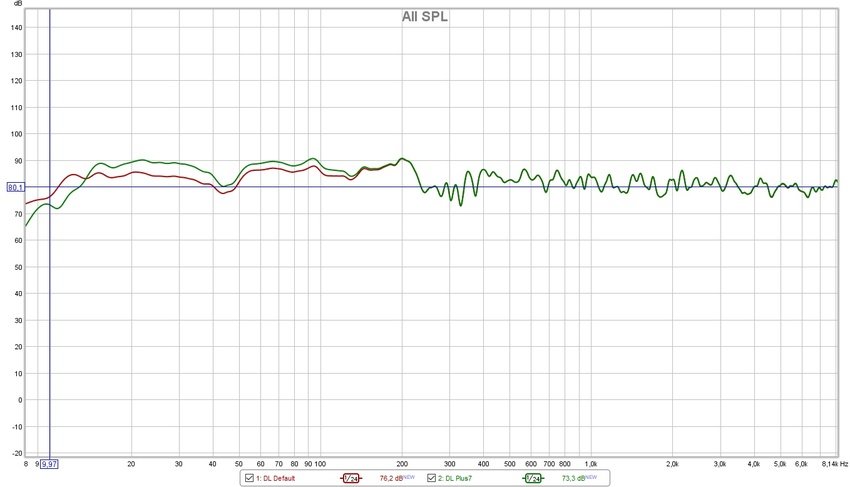

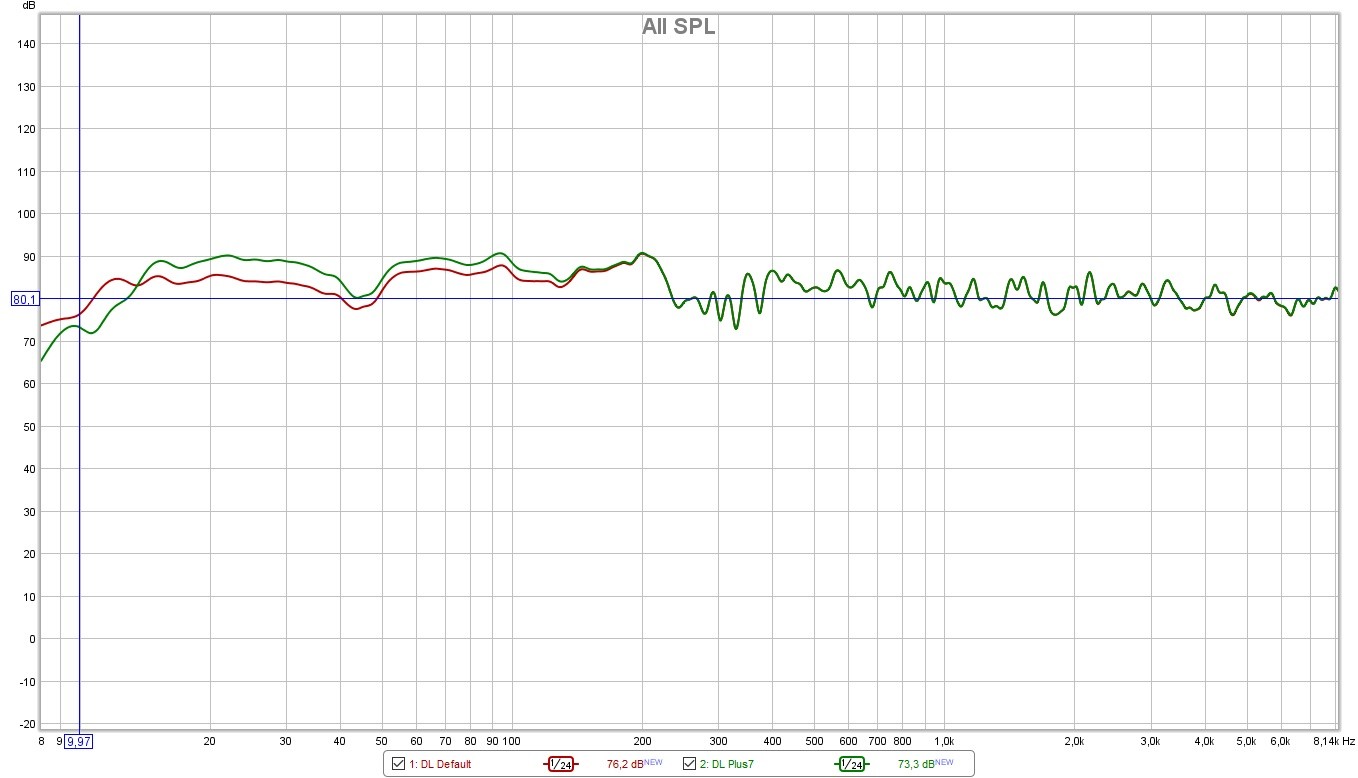

Eftermätning i REW
Röda kurvan visar Dirac Live default targetcurve och gröna visar mitt snabba försök till Harman kurvan på bilden ovan med ca 7dB höjning under 100Hz.
Dippen vid 45Hz blir inte lika påtaglig när jag mäter subbarna direkt via REW utan DL filter men samtidigt väger ju Dirac samman 9 olika positioner för mic:en som kanske påverkar. +7dB kurvan faller också av snabbare i botten, har ett subsonicfilter vid 10Hz i båda profilerna. Hur som helst så låter det väldigt bra tycker jag, känns som rummet vuxit ett par meter åt alla håll!
Känner att jag har mycket mer att skruva på innan jag är kompis med DL. Ett antal helger framöver är säkrade för lab, precis som det ska vara! :-) (2019-04-08 16:42:07)Bilden är högupplöst. Klicka i bilden för att zooma.
Röda kurvan visar Dirac Live default targetcurve och gröna visar mitt snabba försök till Harman kurvan på bilden ovan med ca 7dB höjning under 100Hz.
Dippen vid 45Hz blir inte lika påtaglig när jag mäter subbarna direkt via REW utan DL filter men samtidigt väger ju Dirac samman 9 olika positioner för mic:en som kanske påverkar. +7dB kurvan faller också av snabbare i botten, har ett subsonicfilter vid 10Hz i båda profilerna. Hur som helst så låter det väldigt bra tycker jag, känns som rummet vuxit ett par meter åt alla håll!
Känner att jag har mycket mer att skruva på innan jag är kompis med DL. Ett antal helger framöver är säkrade för lab, precis som det ska vara! :-) (2019-04-08 16:42:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite
Profiles
Alla inställningar samt Dirac filter sparas till en profil och kan även kopieras och modifieras i efterhand. Jag har just nu 9 olika profiler som jag labbat med :-). (2019-04-07 20:59:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Alla inställningar samt Dirac filter sparas till en profil och kan även kopieras och modifieras i efterhand. Jag har just nu 9 olika profiler som jag labbat med :-). (2019-04-07 20:59:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

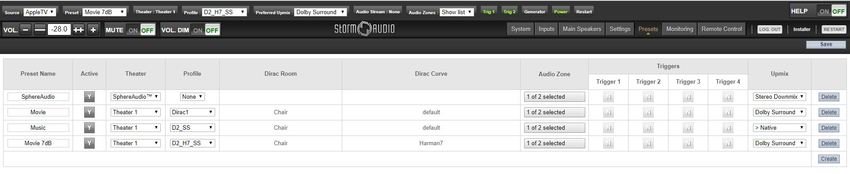

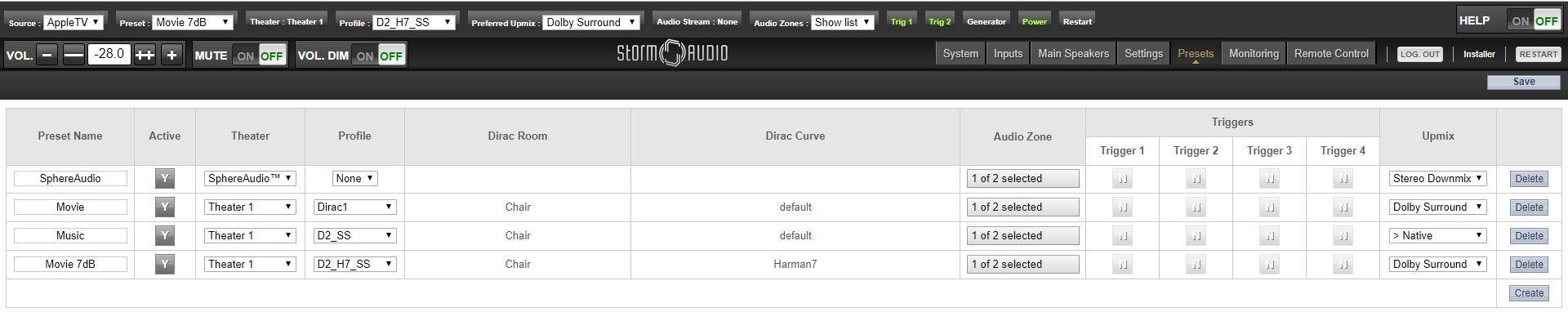

Presets
För att slippa bläddra mellan alla profiler så kan man även skapa presets och även styra detaljer som vilka triggers som aktiveras m.m. (2019-04-07 21:00:15)Bilden är högupplöst. Klicka i bilden för att zooma.
För att slippa bläddra mellan alla profiler så kan man även skapa presets och även styra detaljer som vilka triggers som aktiveras m.m. (2019-04-07 21:00:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

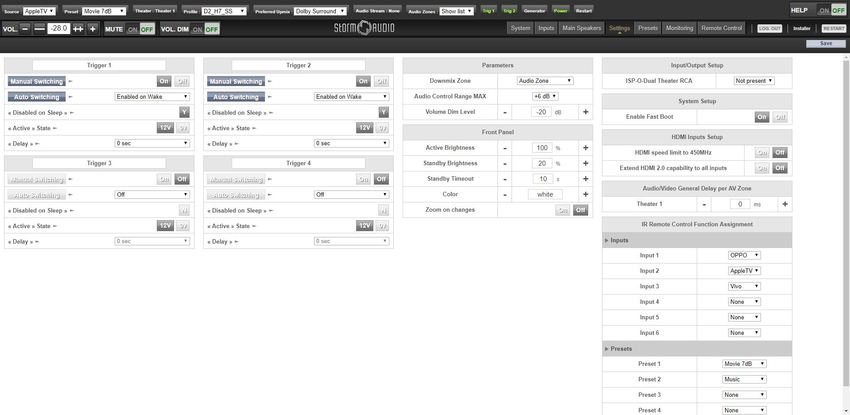

Settings
Mängder av inställningsmöjligheter för de fyra Trigger-utgångarna, finns också möjlighet att konfigurera inputs och presets för IR-styrningen via Harmony. (2019-04-07 21:00:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Mängder av inställningsmöjligheter för de fyra Trigger-utgångarna, finns också möjlighet att konfigurera inputs och presets för IR-styrningen via Harmony. (2019-04-07 21:00:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

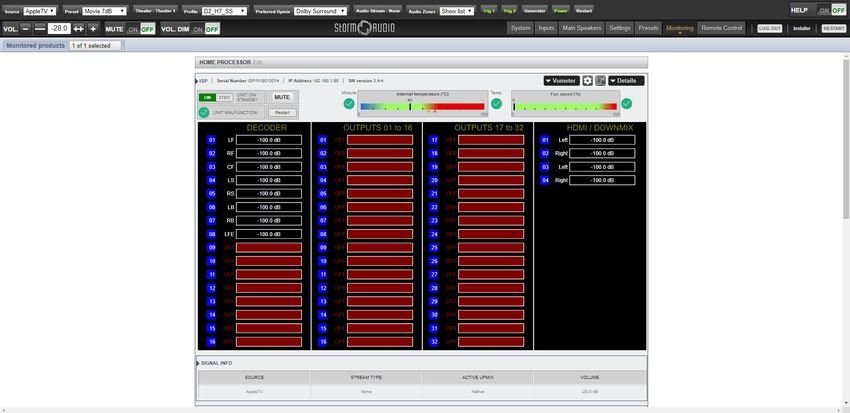

Monitoring
Inte forskat särskilt mkt i monitoreringen ännu men kul att se vilka kanaler som får signal om man vill nörda sig :-) (2019-04-07 21:02:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Inte forskat särskilt mkt i monitoreringen ännu men kul att se vilka kanaler som får signal om man vill nörda sig :-) (2019-04-07 21:02:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

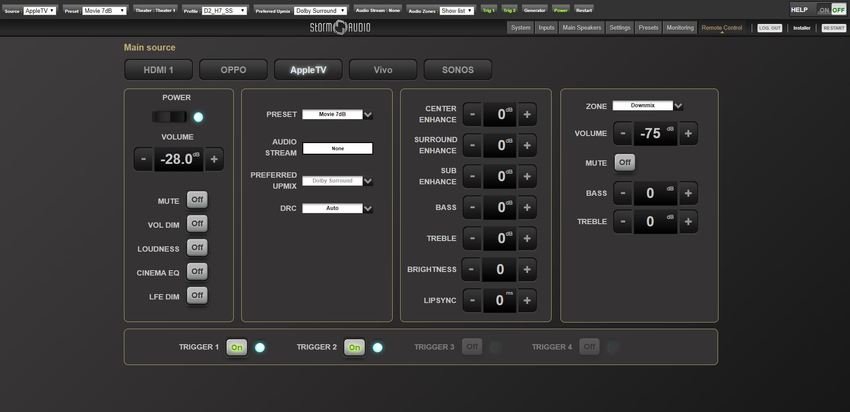

Remote
Fjärr gränssnitt via webbrowsern om man råkar sitta med laptop:en i knät, finns även en iPad app men ingen för iPhone. Funkar dock fint att använda webb-gränssnittet från telefonen om man vill läsa av volyminställningen då ingen on-screen display finns. (2019-04-07 21:04:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Fjärr gränssnitt via webbrowsern om man råkar sitta med laptop:en i knät, finns även en iPad app men ingen för iPhone. Funkar dock fint att använda webb-gränssnittet från telefonen om man vill läsa av volyminställningen då ingen on-screen display finns. (2019-04-07 21:04:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite

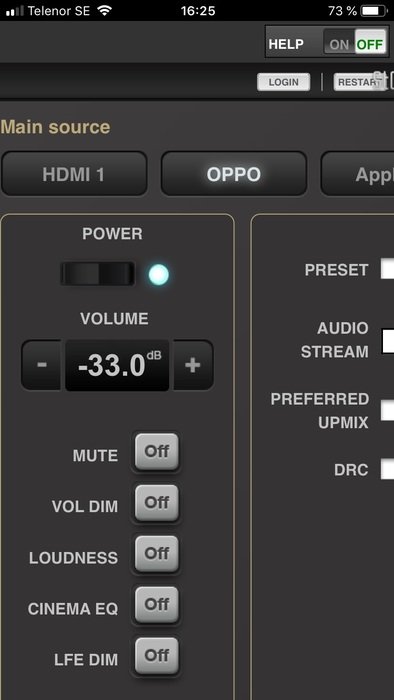

iPhone7
Detta är vad som syns på en iPhone7 display utan att scrolla, klart godkänt för att göra snabba inställningar om man inte har en iPad i närheten. (2019-04-08 16:41:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta är vad som syns på en iPhone7 display utan att scrolla, klart godkänt för att göra snabba inställningar om man inte har en iPad i närheten. (2019-04-08 16:41:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Storm Audio ISP 3D.16 Elite
Storm Audio ISP 3D.16 Elite
Visa lista|
Joppe Apa
|
|
2019-04-08 22:37:51 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Cheesus vad man kan hitta på, nästan lite för mycket ;)
Tips
Ändra skalan på REW 45dB - 100dB ger långt bättre överblick.
Och svaret är Ja ang antal mätpunkter :)
Kan du få Dirac att svepa med BM igång?
Kan aldrig bli föör mycket :)
Klokt, bra tips!
Har testat ett par olika settings i BM inställningarna men subben är inte med på övriga kanaler vid svep, får helt enkelt vänta in DL BM modulen du tipsade om. Kan också finns någon ytterligare inställning jag inte skruvat på ännu, du får komma förbi och leka :)
Bra jobbat, Thomas! Minskade ju inte ha-begäret direkt. Konstigt att du inte får målkurvorna att funka, verkar ju vara befriande buggfri annars.
Fett...Dirac v2.x är klart bättre än v1.x tycker jag men som du märkt så finns det lite buggar för dom att fixa. Inte riktigt redo för prod egentligen. Maila dom är mitt tips de är ganska bra i supporten och jag har loggat lite buggar hos dom. De kan skicka dig binärer som har loggning påslaget osv.
Tackar!
Ska absolut rapportera om jag inte får till inläsning av målkurvor, ska testa lite till först. Tänker att det nästan är omöjligt att missa en sådan bug under test, men, men. Håller med om att hela DL kunde vara stabilare, mjukvaran i processorn känns dock väldig robust.
shit va coolt!
Mycket imponerade!
Thanx! :)
Cheesus vad man kan hitta på, nästan lite för mycket ;)
Tips
Ändra skalan på REW 45dB - 100dB ger långt bättre överblick.
Och svaret är Ja ang antal mätpunkter :)
Kan du få Dirac att svepa med BM igång?
Tips
Ändra skalan på REW 45dB - 100dB ger långt bättre överblick.
Och svaret är Ja ang antal mätpunkter :)
Kan du få Dirac att svepa med BM igång?
Fett...Dirac v2.x är klart bättre än v1.x tycker jag men som du märkt så finns det lite buggar för dom att fixa. Inte riktigt redo för prod egentligen. Maila dom är mitt tips de är ganska bra i supporten och jag har loggat lite buggar hos dom. De kan skicka dig binärer som har loggning påslaget osv.
