Hemmagjord FightStick/ArcadeStick (X360)
Övriga byggbilder
Album från CusmaR:
Försökte få tag på en Street Fighter IV fightstick, men eftersom de inte verkar komma in i lager på ett bra tag så bestämde jag mig för att göra en egen! |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Lödpunkter.

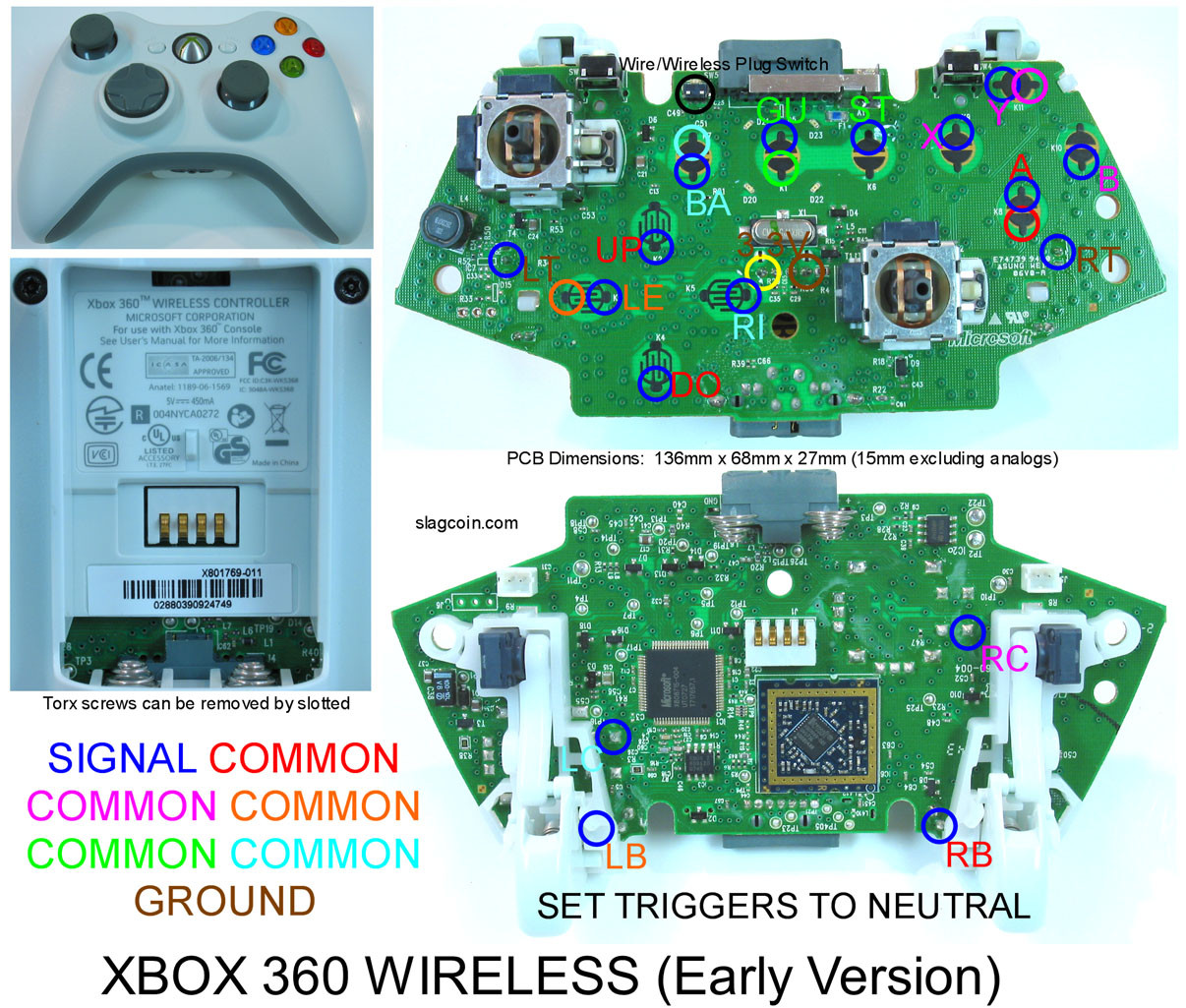

Då jag hade en gammal xbox 360 wireless dosa att jobba med så har den många olika common's. På en senare modell finns det bara 2st.
Därav så måste jag löda fler kablar än om jag hade haft en nyare dosa. (2009-07-22 10:42:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Då jag hade en gammal xbox 360 wireless dosa att jobba med så har den många olika common's. På en senare modell finns det bara 2st.
Därav så måste jag löda fler kablar än om jag hade haft en nyare dosa. (2009-07-22 10:42:50)




Produkter på bilden:
Början!

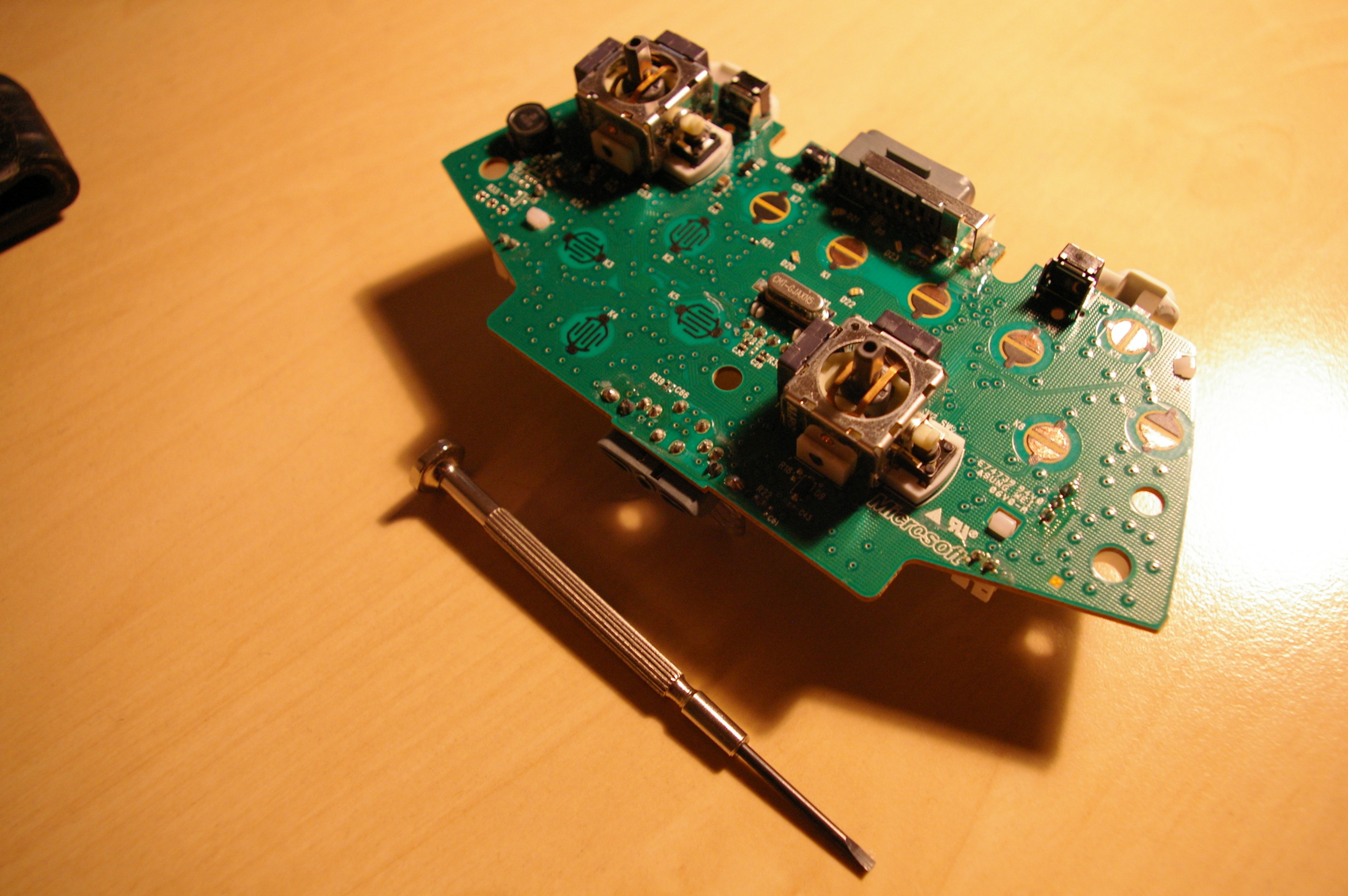

Demonterad 360 dosa, använder skruvmejseln för att skrapa bort skyddet som ligger på knapparna som ska användas för att få fram kopparn, så att det skall gå att löda fast kablarna. (2009-07-22 10:25:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Demonterad 360 dosa, använder skruvmejseln för att skrapa bort skyddet som ligger på knapparna som ska användas för att få fram kopparn, så att det skall gå att löda fast kablarna. (2009-07-22 10:25:47)




Produkter på bilden:
Lödning.

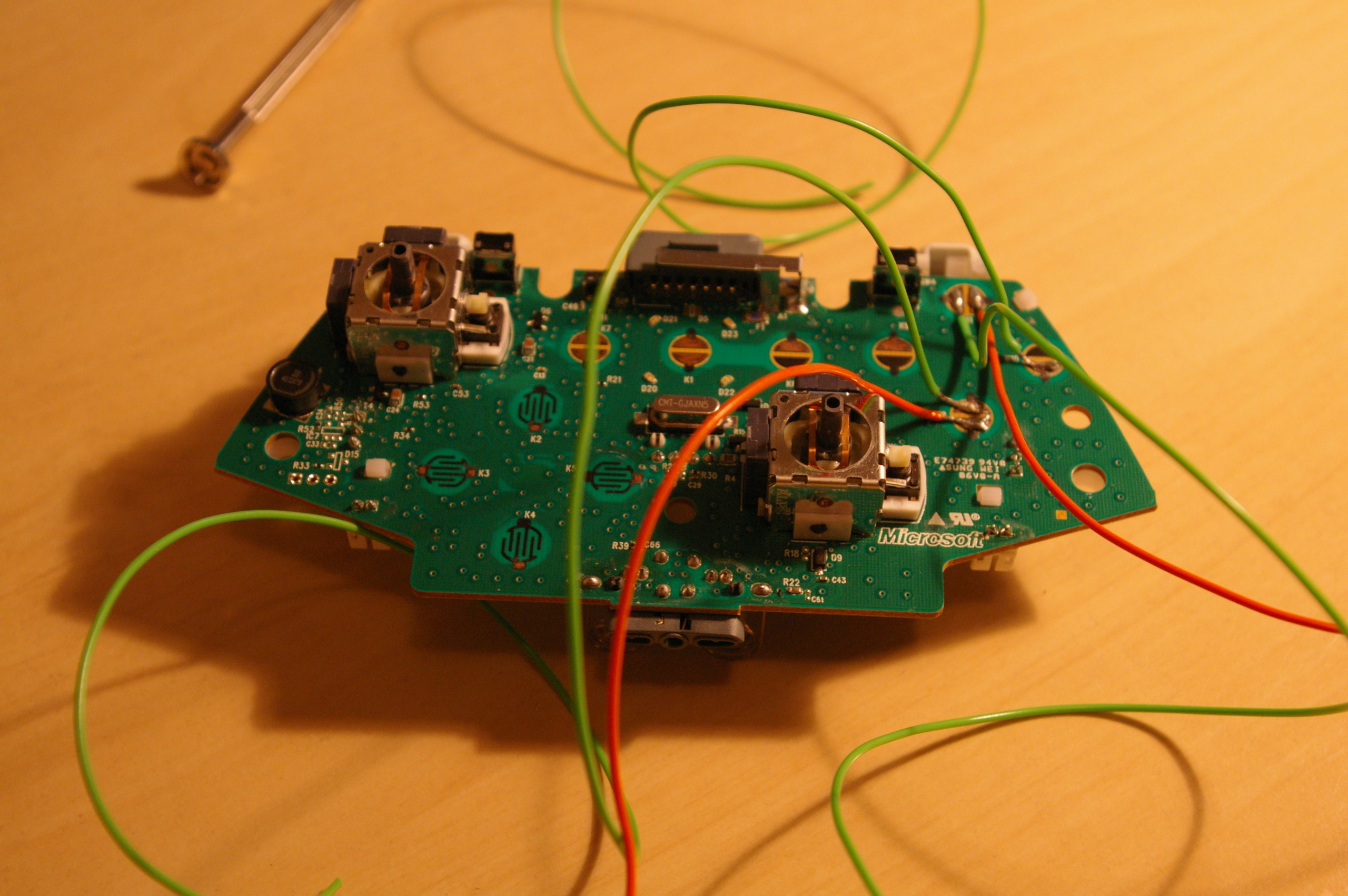

Lödningen har börjat, Grön är signal, och orange är common/ground. (2009-07-22 10:27:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Lödningen har börjat, Grön är signal, och orange är common/ground. (2009-07-22 10:27:33)




Produkter på bilden:
Microsoft Xbox 360 Wireless Controller (Xbox 360) (Original)

Kopplat.

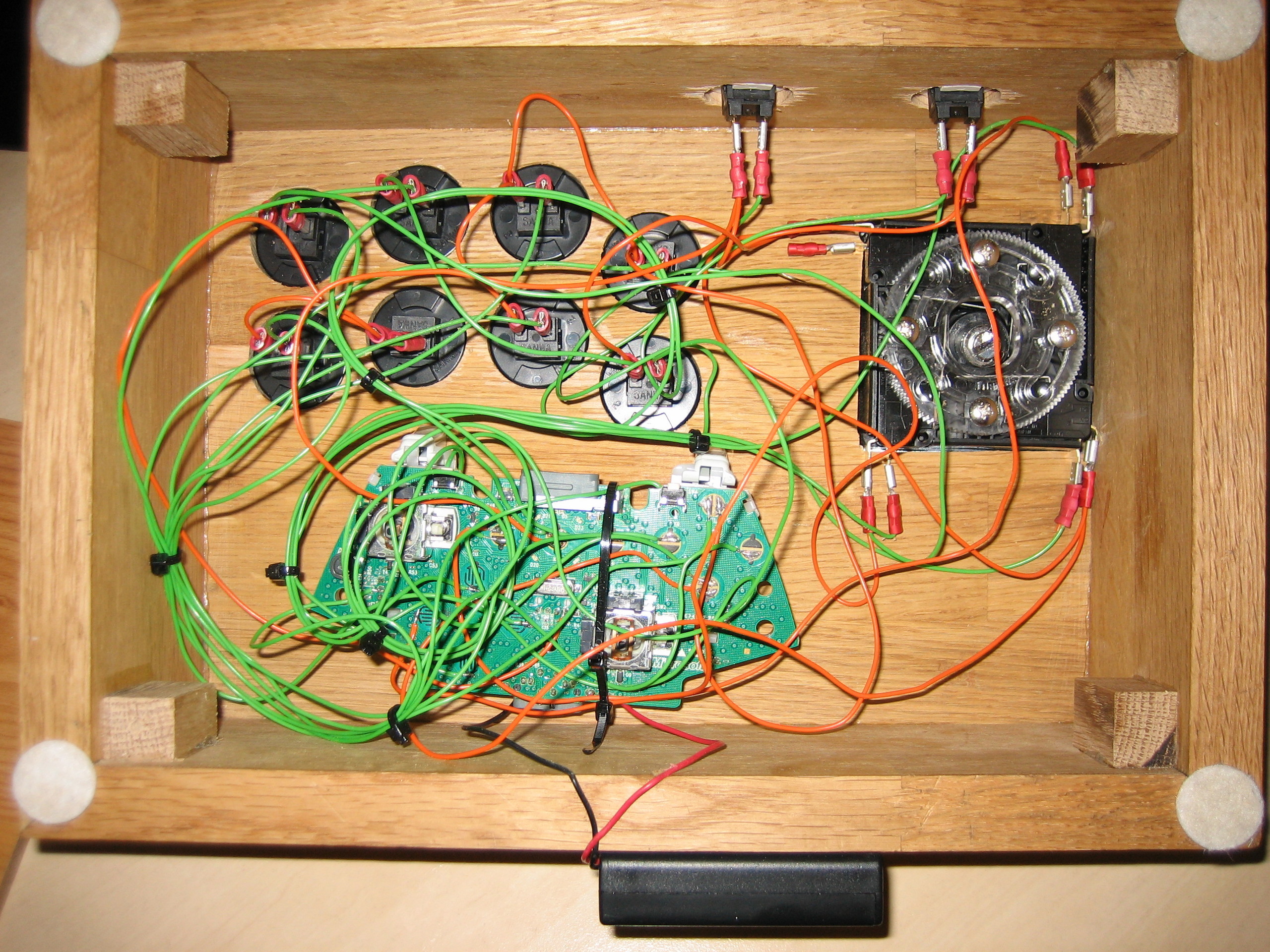

Här är installationen i lådan, ganska simpelt.
1 signal kabel till varje knapp samt respektive common/ground. (2009-07-22 10:35:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är installationen i lådan, ganska simpelt.
1 signal kabel till varje knapp samt respektive common/ground. (2009-07-22 10:35:54)




Produkter på bilden:
Kabeldragning

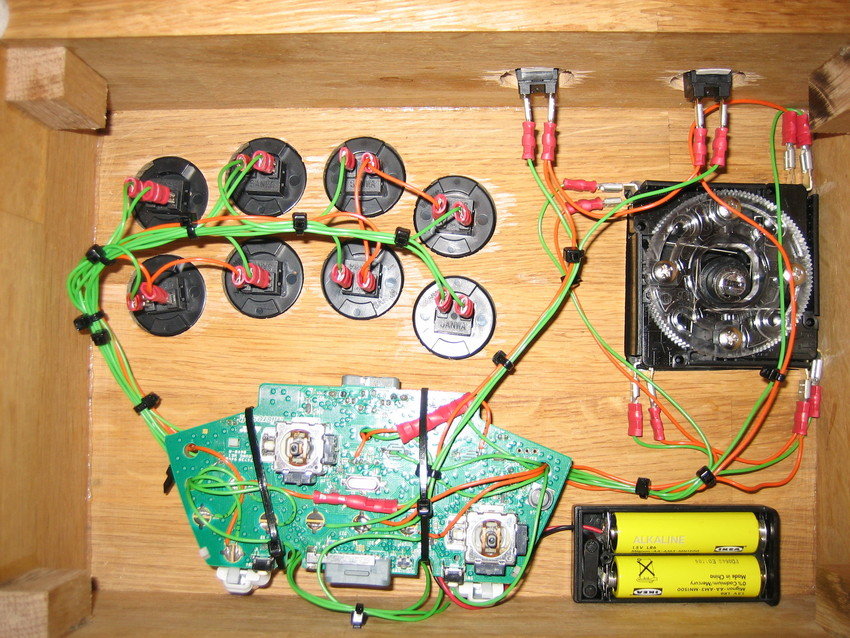

Drog om kablarna lite så att det ska bli fräschare! (2009-07-28 17:26:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Drog om kablarna lite så att det ska bli fräschare! (2009-07-28 17:26:33)




Produkter på bilden:
Lådan.

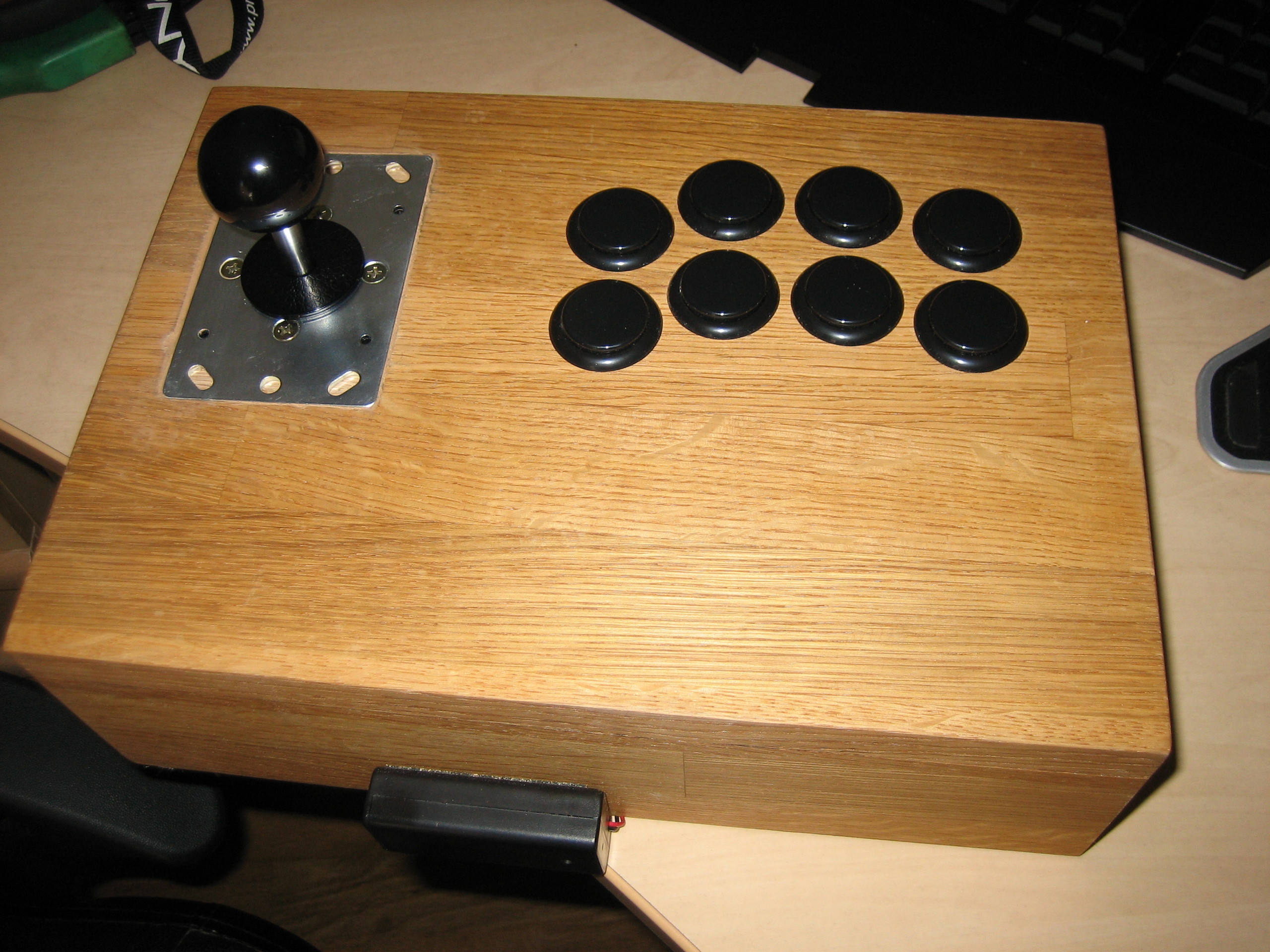

Fick lådan gjord av en bekant så jag har tyvärr inga byggbilder!
Har tänkt att skiva ut en bild och lägga över samt en plexiglas skiva för att få lite design!
Den svarta "lådan" som syns längst ned är en hållare för batterierna då jag inte ville öppna upp hela lådan för att byta!
Sanwa OBSF-30 knappar
Sanwa JLW-TM-8 joystick
Knappar samt spak är köpta på http://www.arcadeshop.de/ (2009-07-22 10:37:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Fick lådan gjord av en bekant så jag har tyvärr inga byggbilder!
Har tänkt att skiva ut en bild och lägga över samt en plexiglas skiva för att få lite design!
Den svarta "lådan" som syns längst ned är en hållare för batterierna då jag inte ville öppna upp hela lådan för att byta!
Sanwa OBSF-30 knappar
Sanwa JLW-TM-8 joystick
Knappar samt spak är köpta på http://www.arcadeshop.de/ (2009-07-22 10:37:17)




Produkter på bilden:
Färdig.

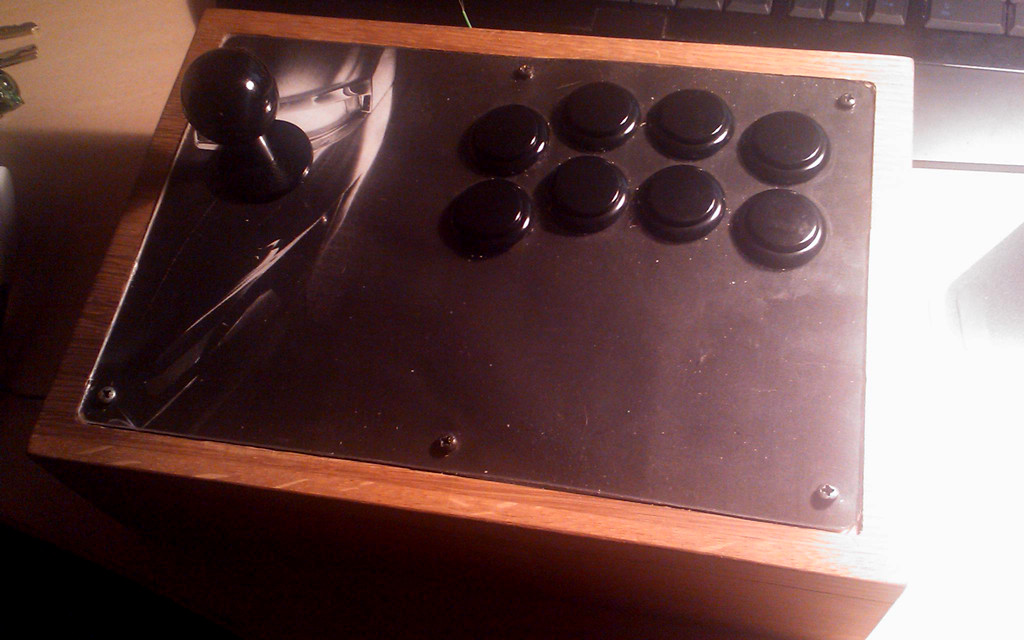

Ursäkta mobilbilden, blev inte sådär jätte bra som jag hade hoppats, men de duger. Ska eventuellt göra om och göra rätt när Super Street Fighter IV är på ingång! (2009-11-04 01:37:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Ursäkta mobilbilden, blev inte sådär jätte bra som jag hade hoppats, men de duger. Ska eventuellt göra om och göra rätt när Super Street Fighter IV är på ingång! (2009-11-04 01:37:20)




Produkter på bilden:
Nya lådan.

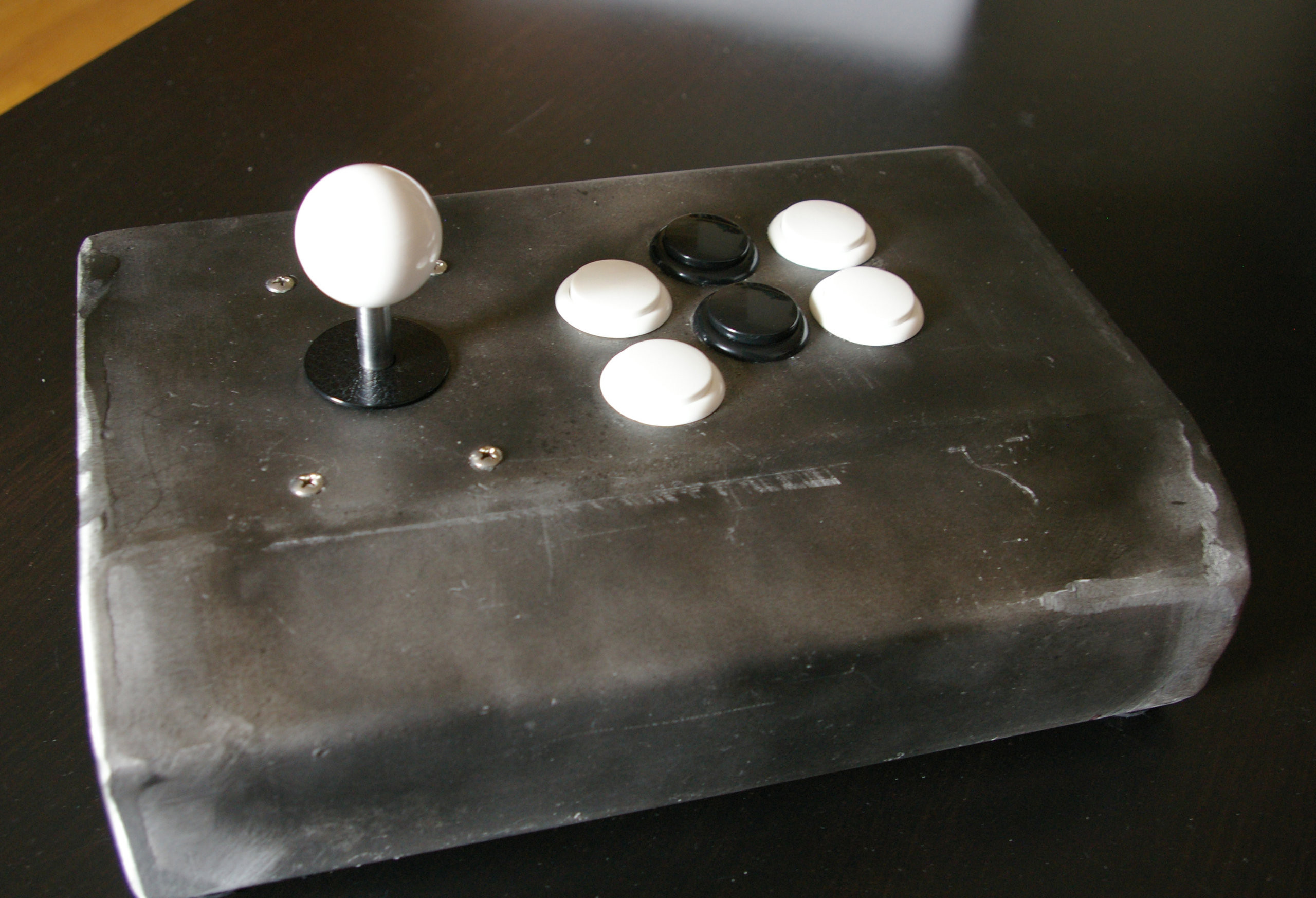

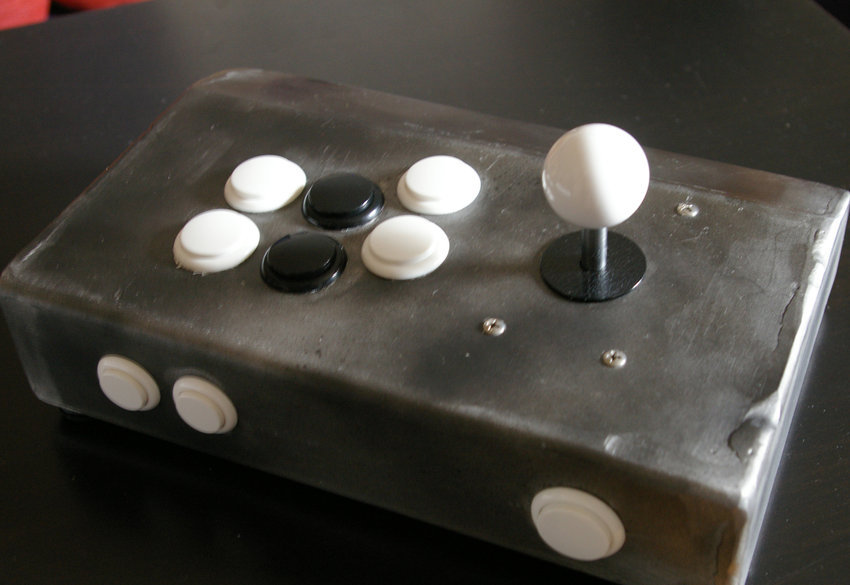

Som sagt, SSFIV är här och nya stickan blev gjord :) gjord i aluminium och fick looken "trash" då jag kände att göra den 100% över seriös skulle ta för lång tid. (2010-04-30 13:15:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Som sagt, SSFIV är här och nya stickan blev gjord :) gjord i aluminium och fick looken "trash" då jag kände att göra den 100% över seriös skulle ta för lång tid. (2010-04-30 13:15:44)




Produkter på bilden:
Microsoft Xbox 360 Wireless Controller (Xbox 360) (Original)

Madcatz

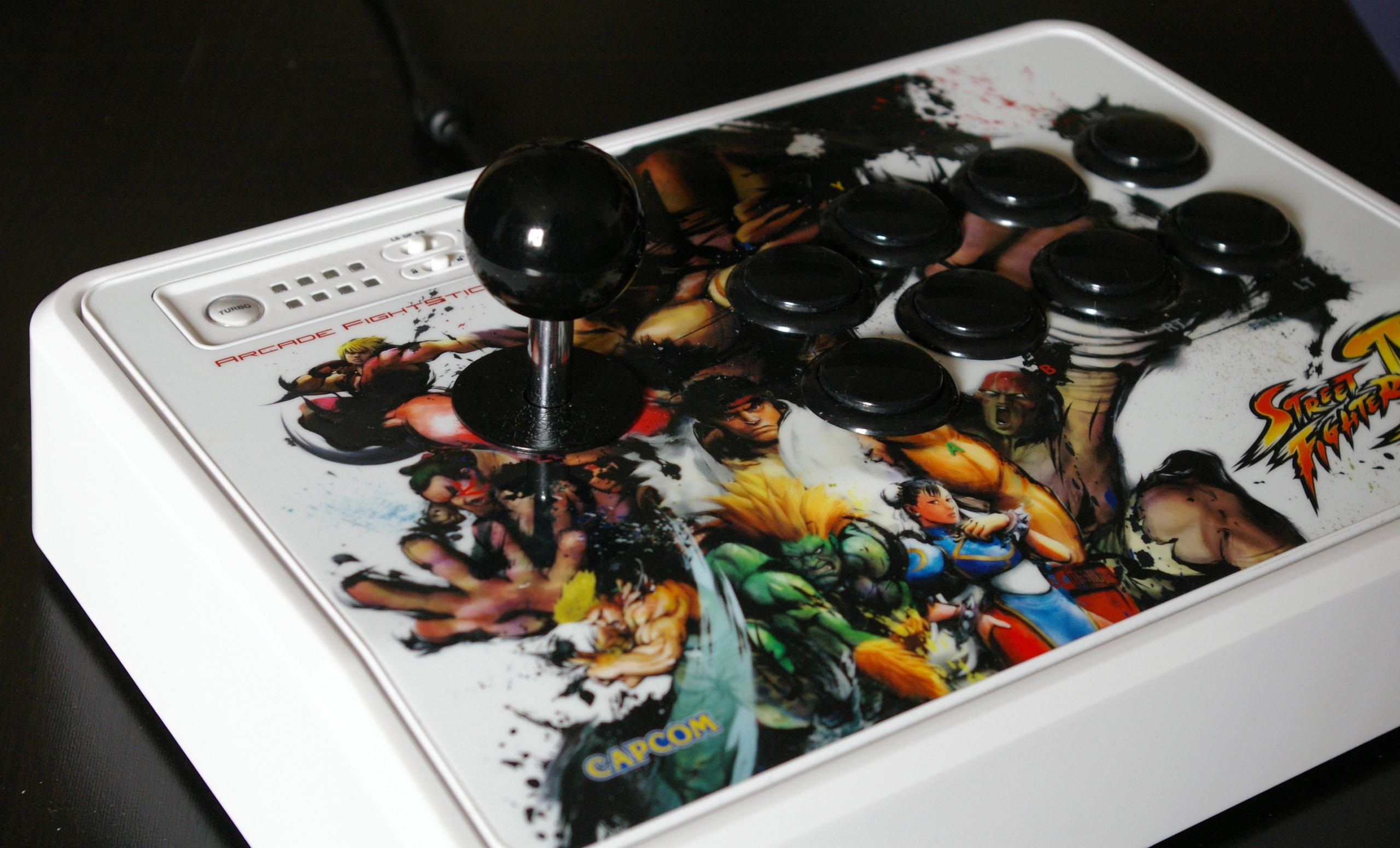

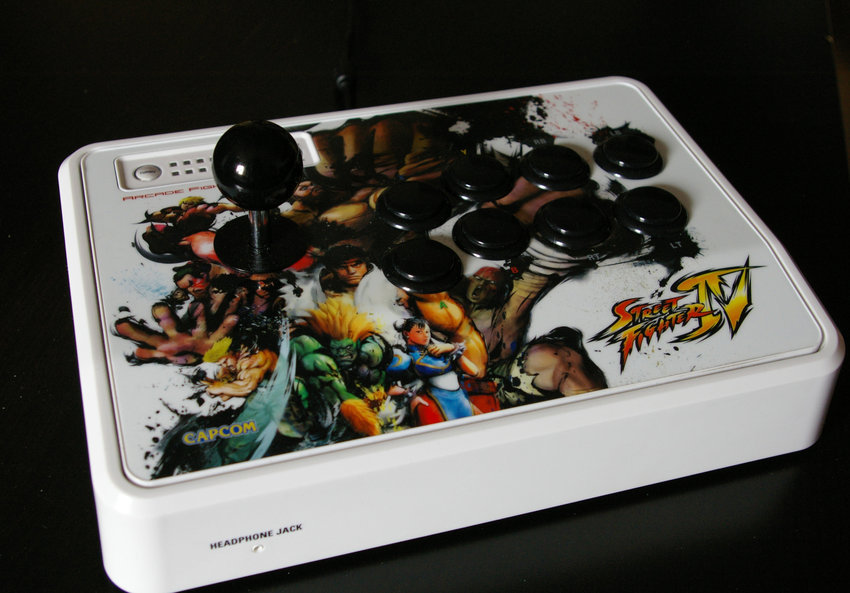

Köpte även en madcatz SE sticka som jag sedan satte sanwa delar i. (2010-04-30 13:18:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Köpte även en madcatz SE sticka som jag sedan satte sanwa delar i. (2010-04-30 13:18:49)




Produkter på bilden:
Mad Catz Street Fighter IV FightStick (Xbox 360)

Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
som kommentaren under dig, jag hade haft sönder en dosa när jag spelade mirrors-edge och en knapp på den var oanvändbar. Försökte fixa den men plasten var trasig, så jag beslöt mig för att ta det kretskortet.
Kostnaden 55,5 euro för knappar samt spak. Finns billigare modeller att köpa också, men jag valde lite dyrare för jag gissar på att de var bättre hehe.
sedan hade jag redan en trasig dosa, men du kan ju köpa en med sladd som är billigare och funkar minst lika bra om inte bättre!
Har även spelat med en SFIV sticka TE-edition, och knapparna på den är bra, men jag gillar inte den slappa spaken. Så det är en smaksak!
Kostnaden 55,5 euro för knappar samt spak. Finns billigare modeller att köpa också, men jag valde lite dyrare för jag gissar på att de var bättre hehe.
sedan hade jag redan en trasig dosa, men du kan ju köpa en med sladd som är billigare och funkar minst lika bra om inte bättre!
Har även spelat med en SFIV sticka TE-edition, och knapparna på den är bra, men jag gillar inte den slappa spaken. Så det är en smaksak!
Vad kostade allt för dig? Och varför köpte du inte ett kretskort när du köpte knappar o spak?
Har länge funderat på att göra en sådan här låda själv. Men ibland undrar jag om resultatet kommer bli dåligt så det kanske är lika bra att köpa en färdig om kostaden skenar (bild)
Har länge funderat på att göra en sådan här låda själv. Men ibland undrar jag om resultatet kommer bli dåligt så det kanske är lika bra att köpa en färdig om kostaden skenar (bild)
daho:
Ja den funkar kanon faktiskt, dock trodde jag att det skulle bli enkelt att spela med en sticka. Men det var som att lära sig allt på nytt hehe (bild) charge-karaktärer blev lättare att veta vilken riktning man förde spaken efter en charge, men att slänga iväg en hadouken som är självklart med dosa, var inte lika lätt i början.
andY0ne:
Ja det vore ju något dock så äger jag ingen annan konsoll än 360'n hehe (bild) Största anledningen till att jag byggde mig en "sticka" var för att jag hade slagit sönder en handkontroll när jag spelade mirrors edge. Ramlade ner på ett ställe hela tiden hehe! Jasså? jag har bara läst litegranna och chansade på sanwa knappar. Hade aldrig rört en sticka innan. Spaken valde jag för att det blev lättast att löda den då jag hade en äldre version av handkontroll.
Ja den funkar kanon faktiskt, dock trodde jag att det skulle bli enkelt att spela med en sticka. Men det var som att lära sig allt på nytt hehe (bild) charge-karaktärer blev lättare att veta vilken riktning man förde spaken efter en charge, men att slänga iväg en hadouken som är självklart med dosa, var inte lika lätt i början.
andY0ne:
Ja det vore ju något dock så äger jag ingen annan konsoll än 360'n hehe (bild) Största anledningen till att jag byggde mig en "sticka" var för att jag hade slagit sönder en handkontroll när jag spelade mirrors edge. Ramlade ner på ett ställe hela tiden hehe! Jasså? jag har bara läst litegranna och chansade på sanwa knappar. Hade aldrig rört en sticka innan. Spaken valde jag för att det blev lättast att löda den då jag hade en äldre version av handkontroll.
fräckt bygge. funkar den bra?
ser bra ut, gör den dualmod ist, så kan du köra adapter till ps2,ps3,gc,wii osv också.. om du vill ha något att bita i..
shysst med sanwa med semitsuknapparna är mer respons.
shysst med sanwa med semitsuknapparna är mer respons.
Hejsan, jag såg ditt inlägg angående din arkadsticka du gjort! jag kan inte påstå annat än att jag är imponerad!
Men hur som helst så är det så att jag ska göra en arkadmaskin som projektarbete i skolan nu när jag går ut gymnasiet.
Så min fråga till dig är helt enkelt om du har några "lätta" instruktioner för lödningen att dela med dig av, eller om du skulle kunna tänka dig att lära mig att löda dem, för några hundralappar kanske?
Vore helt underbart utifall du kan hjälpa mig med detta!
MVH // Patrik
Men hur som helst så är det så att jag ska göra en arkadmaskin som projektarbete i skolan nu när jag går ut gymnasiet.
Så min fråga till dig är helt enkelt om du har några "lätta" instruktioner för lödningen att dela med dig av, eller om du skulle kunna tänka dig att lära mig att löda dem, för några hundralappar kanske?
Vore helt underbart utifall du kan hjälpa mig med detta!
MVH // Patrik
till en början var det lite knepigt då den inte var som jag föreställde mig.
Spaken var väldigt kort i rörelserna och knapparna väldligt lätta. Trodde det skulle vara mer som en gammal commendor 64 hehe.
Dock tycker jag det är mycket lättare att spela med denna än en vanlig kontroll. Speciellt charge-karaktärer i street fighter. Men jag blev tyvärr inget bättre i spelet, så jag antar att det är träning som fattas (bild) hehe
Spaken var väldigt kort i rörelserna och knapparna väldligt lätta. Trodde det skulle vara mer som en gammal commendor 64 hehe.
Dock tycker jag det är mycket lättare att spela med denna än en vanlig kontroll. Speciellt charge-karaktärer i street fighter. Men jag blev tyvärr inget bättre i spelet, så jag antar att det är träning som fattas (bild) hehe
