SUBWOOFER, Avalanche Ref. Hembiobyggbilder
Viktat medelbetyg:  (9.44) (baserat på 15 st)  Kommentarer      Anmäl detta album

Lite byggbilder plus data för den intresserade av den aktiva subwoofern som jag knåpat ihop. Bygger på en uppsättning av Peerless XLS12 plus XLS12 passiv radiator (slavbas) som sitter på motsatt sida. Lådan tillverkad av 40mm MDF plus 4mm blymatta på innerväggarna. Förstärkaren är ett hembygge innehållande en 500ASP ICEpower modul, plus ett aktiv filter. Innehar diverse inställningsmöjligheter, lågpass filter 40-200Hz, en parametrisk EQ med boost/cut för rumsanpassning,…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Bild 1

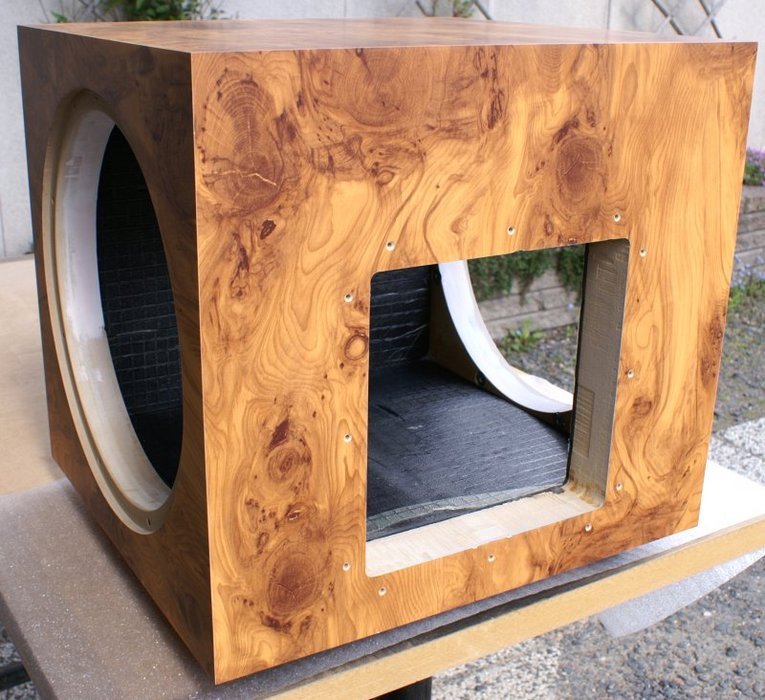

En titt på lådan. Tyvärr har jag inga byggbilder sparade från själva lådtillverkningen. Denna skedde med en överhandsfräs där samtliga kanter är gjorda i 45 gradersteknik, för att slippa kantskarvar.

Lådan har en innervolym på 28 liter, optimerat med BassBox 6 Pro mjukvara. Data till slavbasen hittar du nedan om något skulle vilja ge sig på ett bygge. Annan förstärkare kan givetvis användas. (2007-04-29 19:59:39)
Produkter på bilden:

Bild 2

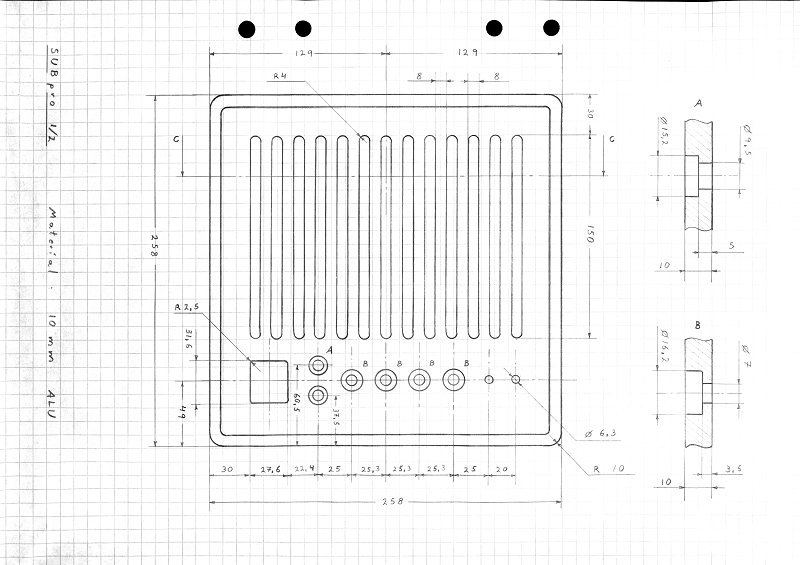

Ett stycke original handritad ritning på det som komma skall... (2007-04-29 20:02:36)
Produkter på bilden:

Bild 3

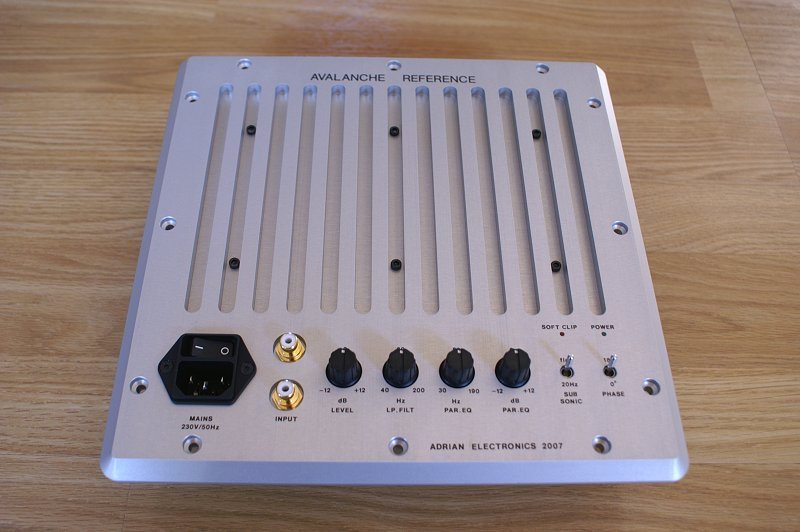

Vem har sagt att man inte kan tillverka sin egna förstärkare och filter? (2007-04-29 20:03:37)
Produkter på bilden:

Bild 4

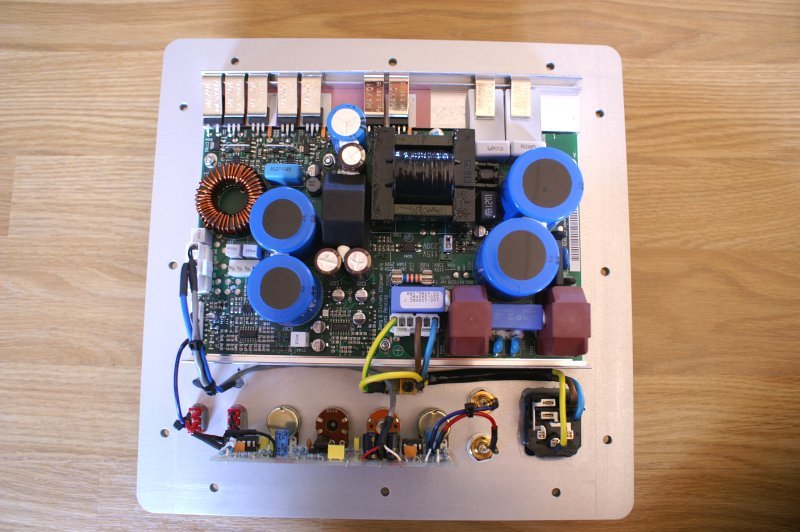

En titt på baksidan. Japp, en ICEpower500ASP. Denna fick jag tag på via en slump! Tyvärr inget som jag kan upprepa, skulle önska att jag kunde få tag på flera av dessa moduler då dessa är mycket trevliga att arbeta med. (2007-04-29 20:04:43)
Produkter på bilden:

Bild 5

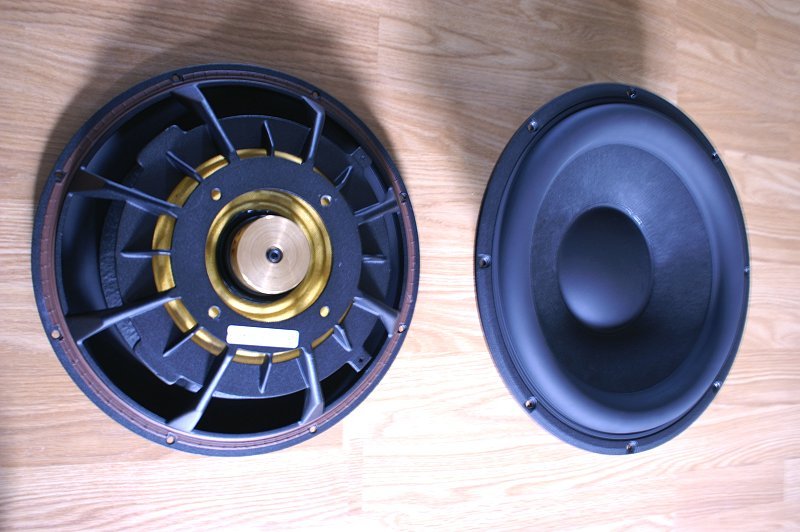

Elementen, en Peerless XLS12 och passiv radiator 425g med 375g mässingvikt monterad. Totalmassa på slavbas således 800g. Dessa data (vikt) har optimerats i BassBox 6 Pro för denna tillämpning. (2007-04-29 20:07:05)
Produkter på bilden:

Bild 6

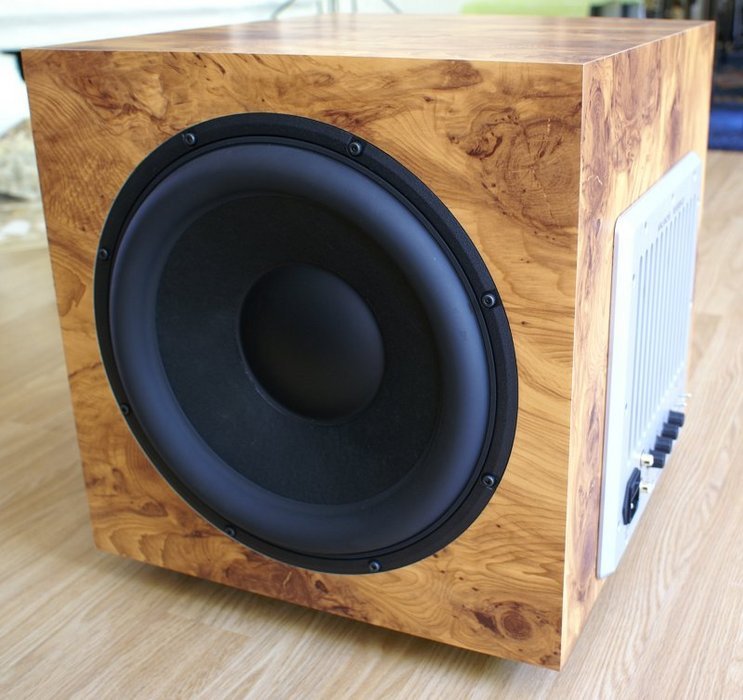

Snipp snapp slut, så var sagan slut. (2007-04-29 20:10:00)
Produkter på bilden:



Viktat medelbetyg:  (9.44) (baserat på 15 st)  Visa lista
Octopussy    2016-06-03 02:10:04
Unregistered83b2f5c3    2014-01-15 18:31:13
HENRIQ91    2013-11-15 08:06:04
Glen Benton    2012-08-15 00:51:03
Unregistered307700fc    2009-08-23 18:36:35
Mixon1    2009-02-08 12:00:23
Unregisteredbe33ac36    2008-07-23 14:40:34
barracudAone    2008-07-14 00:34:16
Unregisteredb2bcb2c1    2008-01-14 22:45:04
Unregistered3d70aa7b    2008-01-02 16:10:29
capnundies    2007-05-23 16:44:51
Soundlover    2007-05-01 11:13:07
e-lite    2007-04-30 07:49:16
Jullelb    2007-04-29 21:46:19
Arsenalhifi    2007-04-29 20:20:16
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Glen Benton   2012-08-15 00:51:31 Anmäl
Riktigt fett bygge!
Mixon1   2009-02-08 12:06:27 Anmäl
Superbt! En klar 10'a! Underbart bygge! -Liksom alla dina byggen som håller avundsvärd kvalité! Jag blev klart sugen på ICE-modulen...
hkforever   2008-07-29 23:54:24 Anmäl
Nä nu blev jag sugen och byta min subblåda ,vilket fint arbete.
Jag tror jag har exakt lika dana membran i min låda,men den var byggd för test så den är inte snygg,driver den med ett Zachry D-250
barracudAone   2008-07-14 00:34:30 Anmäl
gillar dina byggen skarpt (bild) funderar själv på att bygga egen sub=)
Unregisteredccec635e   2008-06-09 00:25:14 Anmäl
mycket grymt, var hittar man slutsteg till en baslåda?

mvh
Unregistered005b17d0   2008-01-31 16:47:28 Anmäl
Snyggt gjort...
Hur låter den då...?
Unregistered3d70aa7b   2008-01-02 16:11:09 Anmäl
Imponerande vad man kan göra med lite intresse, skicklighet och vilja!
Grymt!
MVH /Micke
